直流电机继电器控制正反转
51单片机直流电机正反转程序
51单片机直流电机正反转程序在工业自动化、机器人、电子设备等领域，直流电机是一种常见的电动机。
直流电机具有结构简单、转速范围广、转矩大、控制方便等优点，因此被广泛应用。
在直流电机的控制中，正反转是一种常见的操作。
本文将介绍如何使用51单片机控制直流电机的正反转。
1. 直流电机的原理直流电机是一种将电能转化为机械能的电动机。
它的基本结构由定子、转子、电刷和电枢组成。
当电枢通电时，电枢内部会产生磁场，与定子磁场相互作用，从而产生转矩，使转子转动。
电刷则用来改变电极的极性，使电极的磁场方向与定子磁场方向相互作用，从而使电机正反转。
2. 51单片机控制直流电机的原理51单片机是一种常用的微控制器，具有体积小、功耗低、易于编程等优点。
在控制直流电机时，我们可以使用51单片机来控制电机的正反转。
具体实现方法是通过控制电机的电极极性来改变电机的转向。
3. 51单片机直流电机正反转程序下面是一段使用51单片机控制直流电机正反转的程序：#include <reg52.h>sbit IN1 = P1^0; //定义IN1引脚sbit IN2 = P1^1; //定义IN2引脚void delay(unsigned int t) //延时函数 {unsigned int i, j;for(i=0; i<t; i++)for(j=0; j<125; j++);}void main(){while(1){IN1 = 1; //IN1引脚输出高电平 IN2 = 0; //IN2引脚输出低电平 delay(1000); //延时1秒IN1 = 0; //IN1引脚输出低电平 IN2 = 1; //IN2引脚输出高电平 delay(1000); //延时1秒}```上述程序中，我们使用了P1口的0、1引脚来控制电机的正反转。
当IN1引脚输出高电平、IN2引脚输出低电平时，电机正转；当IN1引脚输出低电平、IN2引脚输出高电平时，电机反转。
PLC实验 3直流电机正反转及能耗制动
3直流电机正反转及能耗制动一、实验目的1．掌握PLC控制的基本原理。
2．掌握直流电机正反转及能耗制动的基本原理及程序设计。
二、实验器材1．ZYE3103B型可编程控制器实验台1台2．ZYPLC02直流电机正反转及能耗制动演示板1块3．PC机或FX-20P-E编程器1台4．编程电缆1根5．连接导线若干三、实验原理与实验步骤1. 面板上K1、K2、KZ分别表示正转、反转、制动，是PLC给电机的三个控制信号。
KM1、KM2、KM3是模拟实际情况中的接触器，用来控制直流电机的正、反转及制动。
2. 控制要求：(1)按下正转按钮K1，KM1闭合，电机正转;按下制动按钮KZ，KMZ延时1秒动作，电机能耗制动。
(2)按下反转按钮K2，KM2闭合，电机反转；按下制动按钮KZ，KMZ延时1秒动作，电机能耗制动。
3. 实验步骤：(1) 打开PLC实验台电源，编程器与PLC连接。
(2) 根据具体情况编制输入程序，并检查是否正确。
(3) 按接线图连线，实验台与ZYPLC02连接，检查连线是否正确。
(4) 按下正转、反转、制动按钮，观察运行结果。
四、设计程序清单1. I/O地址分配清单：输入地址：K1 X1 K2 X2KZ X3输出地址：KM1 Y1 KM2 Y2KMZ Y02. 程序(1) 梯形图(2) 指令表3. 接线图正转Y0X2Y1Y2KMZ COMCOM0-COM724VＫM2制动反转P L C 可编程控制器X3X1ＫM1接线明细表：正转按纽端子K1——X1端子，反转按纽端子K2——X2 端子制动按纽端子KZ——X3端子KM1——Y1 KM2——Y2 KMZ——Y0+24V——电源部分+24V COM——电源部分COM （注：图中所示的PLC上输入口和输出口的COM端实验台内部已连好。
）1降压启动一、实验目的1. 掌握PLC控制的基本原理2.掌握降压启动的基本原理及程序设计。
二、实验器材1．ZYE3103B型可编程控制器实验台1台2．ZYPLC03串电阻降压启动演示板1块3．PC机或FX-20P-E编程器1台4．编程电缆1根5．连接导线若干三、实验原理与实验步骤1. 实验原理本实验采用直流电机模拟交流电机的运行，通过实验使学生了解实际交流电机的降压启动过程，图中K0是启动按钮，KM1-KM3是三个继电器，用来代替现实中应用的接触器（注：现实中的继电器和接触器的用法是不同的）。
直流电动机正反转原理
直流电动机正反转原理
直流电动机正反转原理是通过改变电流的方向和大小来实现的。
直流电动机是由永磁体和电枢组成的，电枢上通过一对刷子与电源相连。
当电源正极的电流进入电枢后，刷子与电枢接触，电流通过电枢产生磁场。
然后，刷子与电源的负极接触，电流改变方向，磁场极性也发生改变。
这样，磁场与永磁体之间会产生作用力，使得电枢开始旋转。
当电枢旋转到一定角度时，刷子与电枢断开，电流中断，电枢将继续以惯性运动。
此时，直流电机进入自动励磁状态，因为电枢的旋转产生的感应电动势会使电流重新流过电枢，重新激励磁场。
然后，刷子再次接触电枢，电流更新，电枢方向发生改变，在感应力的作用下，电枢再次旋转。
为了改变直流电动机的转向，只需改变电流的方向即可。
例如，如果交换电源引线的连接方式，即将正极连接到原先的负极，负极连接到原先的正极，电流的方向就会改变。
这样，电枢的感应力的方向也会改变，使电枢旋转的方向也随之改变。
因此，通过改变电流的方向和大小，可以实现直流电动机的正反转。
L298N控制直流电机正反转

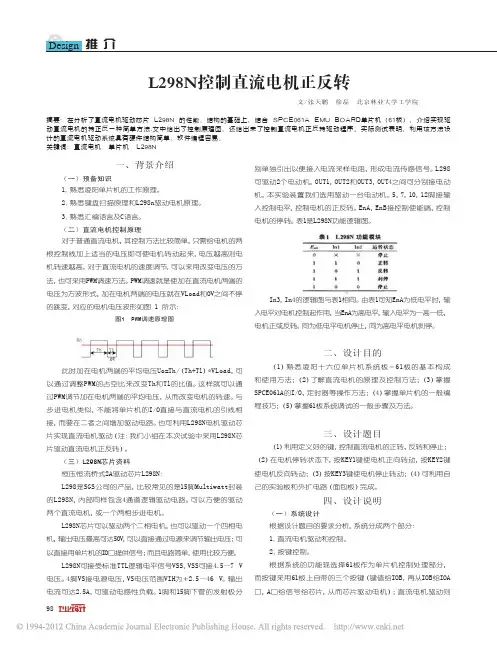

98推 介Design L298N控制直流电机正反转文/张天鹏 徐磊 北京林业大学工学院摘要：在分析了直流电机驱动芯片 L298N 的性能、结构的基础上，结合 SPCE061A EMU BOARD单片机（61板），介绍实现驱动直流电机的转正反一种简单方法.文中给出了控制原理图，还给出来了控制直流电机正反转驱动程序。
