大学《电路》分析试题库(有答案)
电路分析试题和答案(全套)
电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3e-10t V,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V,则相位差φ12＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,i为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)ab四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥0电感电流i L(t) ,并画出波形。
(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过V。
3．含U S和I S 两直流电源的线性非时变电阻电路，若I S单独作用时，R 上的电流为I′，当U S单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U S和I S 共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。
电路考试试题库经典版含答案)
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
电路分析试题及答案(第三章)
相量图形：1、下图中，R 1=6Ω，L=0.3H ，R 2=6.25Ω，C=0.012F,u (t)=)10cos(210t ,求稳态电流i 1、i 2和i 3，并画出电路的相量图。
解：V U0010∠= R 2和C 的并联阻抗Z 1= R 2//（1/j ωC ）=(4-j3)Ω， 输入阻抗 Z = R 1+j ωL +Z 1 =10Ω，则：A Z U I 0010110010∠=∠== A R Z I I 0211287.368.0-∠== A U C j I 02313.536.0∠== ω 所以：A t i )10cos(21=A t i )87.3610cos(28.02ο-= A t i )13.5310cos(26.02ο+=相量图见上右图2、下图所示电路，A 、B 间的阻抗模值Z 为5k Ω，电源角频率ω=1000rad/s ，为使1U 超前2U 300，求R 和C 的值。
解：从AB 端看进去的阻抗为Cj R Z ω1+=， I213其模值为：Ω=+=k CR Z 5)1(22ω （1） 而2U /1U =)arctan()(112CR CR ωω-∠+由于1U 超前2U 300，所以ωCR =tan300=31 （2）联列（1）、（2）两式得R =2.5k Ω，C =0.231μF3、测量阻抗Z 的电路如下图所示。
已知R=20Ω，R 2=6.5Ω，在工频(f =50Hz)下，当调节触点c 使R ac =5Ω时，电压表的读数最小，其值为30V ，此时电源电压为100V 。
试求Z 及其组成的元件的参数值。
(注意：调节触点c ，只能改变cd U 的实部，电压表读数最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V)解：UZR R U R R U ac cd++-=22调节触点c ，只能改变cd U 的实部，其值最小，也就是使实部为零，cd U 为纯虚数，即cdU =±j30V ， 因此上式可表示为：±j 30=-25+(100⨯6.5)/(6.5+Z ) 解得：Z=(4.15±j 12.79)Ω 故：R Z =4.15ΩL =40.7mHC =249μF4、电路如下图所示，已知f =1kHz ，U =10V ，U 1=4V ，U 2=8V 。
电路考试试题库经典版(含答案)
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。

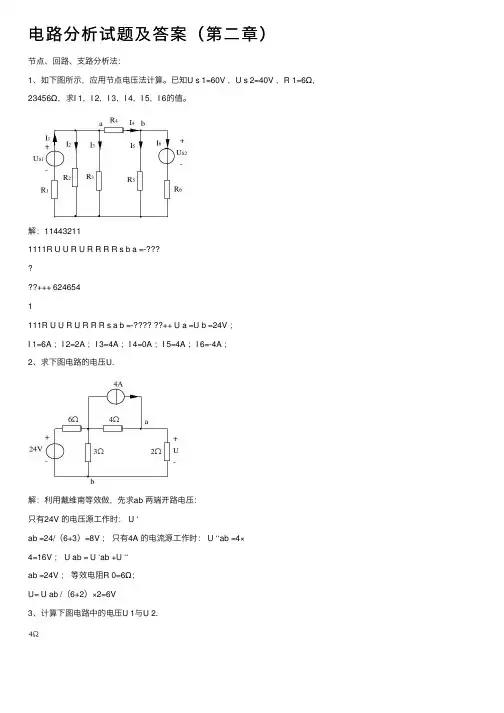

电路分析试题及答案（第二章）
电路分析试题及答案（第⼆章）节点、回路、⽀路分析法：1、如下图所⽰，应⽤节点电压法计算。
已知U s 1=60V ，U s 2=40V ，R 1=6Ω, 23456Ω，求I 1，I 2，I 3，I 4，I 5，I 6的值。
解：114432111111R U U R U R R R R s b a =-+++ 6246541111R U U R U R R R s a b =-???? ??++ U a =U b =24V ；I 1=6A ；I 2=2A ；I 3=4A ；I 4=0A ；I 5=4A ；I 6=-4A ；2、求下图电路的电压U.解：利⽤戴维南等效做，先求ab 两端开路电压：只有24V 的电压源⼯作时： U ‘ab =24/（6+3）=8V ；只有4A 的电流源⼯作时： U ‘‘ab =4×4=16V ； U ab = U ‘ab +U ‘‘ab =24V ；等效电阻R 0=6Ω；U= U ab /（6+2）×2=6V3、计算下图电路中的电压U 1与U 2.解：U 1=8×[4+(6//3)]/[18+4+(6//3)] ×18=36V; U 2=8×18/[18×4+(6//3)] ×3=12V .4、已知下图电路的回路⽅程为2I 1+I 2=4V 和4I 2=8V ，式中各电流的单位为安培。
求：（1）各元件的参数；（2）各电压源供出的功率；（3）改变U和U 的值，使各电阻的功率增加⼀倍。
解：（1）1+ R 3)I 1+R 3I 2+k U 1=Us 1 1+ R 3-k R 1)I 1+R 3I 2 =Us 1-k Us 1R 3I 1 + (R 2+ R 3)I 2+k U 1=Us 2U 1=Us 1- R 1I 1 3-k R 1) I 1+ (R 2+ R 3)I 2+k U 1=Us 2-k Us 1R 1=2Ω, R 2=3Ω, R 3=1Ω, Us 1=8V , Us 1=12V , k =0.5 （2）求解⽅程式，得到：I 1=1A, I 2=2A ，计算各电源功率：Us 1：P 1= Us 1 I 1=8W ； (发出) Us 2：P 2= Us 2 I 2=24W ；（发出） Ucs ：Pcs= Ucs (I 1+I 2)=9W ；（吸收）（3）各电源增加2倍，则各电阻上的电流相应增加2倍，即可实现⽬的。
电路分析基础(第二版)试题库及答案(大学期末复习资料)
第1章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做，通常由、和三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行、和；电子技术的电路主要功能则是对电信号进行、、和。
3、实际电路元件的电特性而，理想电路元件的电特性则和。
无源二端理想电路元件包括元件、元件和元件。
4、由元件构成的、与实际电路相对应的电路称为，这类电路只适用参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为电。
6、是电路中产生电流的根本原因，数值上等于电路中的差值。
7、具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为，它只存在于内部，其参考方向规定由电位指向电位，与的参考方向相反。
9、电流所做的功称为，其单位有和；单位时间内电流所做的功称为，其单位有和。
10、通常我们把负载上的电压、电流方向称作方向；而把电源上的电压和电流方向称为方向。
11、定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；定律则是反映了电路的整体规律，其中定律体现了电路中任意结点上汇集的所有的约束关系，定律体现了电路中任意回路上所有的约束关系，具有普遍性。
12、理想电压源输出的值恒定，输出的由它本身和外电路共同决定；理想电流源输出的值恒定，输出的由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为Ω。
I A，内14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源=S RΩ。
阻=i15、直流电桥的平衡条件是相等；负载上获得最大功率的条件是等于 ，获得的最大功率=min P 。
16、如果受控源所在电路没有独立源存在时，它仅仅是一个 元件，而当它的控制量不为零时，它相当于一个 。
大学电路试题文集(有答案)
第1章 试题库一、填空题1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。
2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 。
3、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 7.07 A ；有效值是 5 A ；角频率是 314 rad/s ；频率是 50 Hz ；周期是 0.02 s ；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度。
4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ，所以 有效 值又称为方均根值。
也可以说，交流电的 有效 值等于与其 热效应 相同的直流电的数值。
5、两个 同频率 正弦量之间的相位之差称为相位差， 不同 频率的正弦量之间不存在相位差的概念。
6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的 有效 值。
工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效 值，此值与交流电最大值的数量关系为： 最大值是有效值的1.414倍 。
7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系，且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系，且电压 滞后 电流。
8、 同相 的电压和电流构成的是有功功率，用P 表示，单位为 W ； 正交 的电压和电流构成无功功率，用Q 表示，单位为 Var 。
9、能量转换中过程不可逆的功率称 有 功功率，能量转换中过程可逆的功率称 无 功功率。
能量转换过程不可逆的功率意味着不但 有交换 ，而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 。
10、正弦交流电路中，电阻元件上的阻抗z = R ，与频率 无关 ；电感元件上的阻抗z = X L ，与频率 成正比 ；电容元件上的阻抗z = X C ，与频率 成反比 。
电路分析试题库(有答案)
试题库（1）直流电路一、填空题1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
3、通常我们把负载上的电压、电流方向（一致）称作 关联 方向；而把电源上的电压和电流方向（不一致）称为 非关联 方向。
4、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
56789123 4567891A 2A 、6V B 、－6V C 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u= B 、Ri u -= C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ） A 、全是10Ω B 、两个30Ω一个90Ω C 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。
A 、储存电场能量B 、储存磁场能量C 、耗能8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大B 、负载电阻减小C 、电源输出的电流增大 9、理想电压源和理想电流源间（ B ）A 、有等效变换关系B 、没有等效变换关系C 、有条件下的等效关系 四、简答题1、额定电压相同、额定功率不等的两个白炽灯，能否串联使用？答：不能，因为这两个白炽灯的灯丝电阻不同，瓦数大的灯电阻小分压少，不能正常工作，瓦数小的灯电阻大分压多2345U I ；再用R L （34、图1.5.4所示电路中，求2A 电流源之发出功率。
电路考试试题库经典版(含答案)
电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
大学电路分析基础试题库汇编及答案
一．填空题（每空1分）1-1.所谓电路，是由电的器件相互连接而构成的电流的通路。
1-2.实现电能输送和变换的电路称为电工电路；实现信息的传输和处理的电路称为电子电路。
1-3. 信号是消息或信息的表现形式，通常是时间的函数。
2-1.通常，把单位时间内通过导体横截面的电荷量定义为电流。
2-2.习惯上把正电荷运动方向规定为电流的方向。
2-3.单位正电荷从a点移动到b点能量的得失量定义为这两点间的电压。
2-4.电压和电流的参考方向一致，称为关联参考方向。
2-5.电压和电流的参考方向相反，称为非关联参考方向。
2-6.电压和电流的负值，表明参考方向与实际方向一致。
2-7.若P>0（正值），说明该元件消耗（或吸收）功率，该元件为负载。
2-8.若P<0（负值），说明该元件产生（或发出）功率，该元件为电源。
2-9.任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
2-10.基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流出）任一节点或封闭面的各支路电流的代数和为零。
2-11.基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
2-12.用u—i平面的曲线表示其特性的二端元件称为电阻元件。
2-13.用u—q平面的曲线表示其特性的二端元件称为电容元件。
2-14.用i— 平面的曲线表示其特性的二端元件称为电感元件。
u(t)，与流过它的电流i无关的二端元件称为电压源。
2-15.端电压恒为Si(t)，与其端电压u无关的二端元件称为电流源。
2-16.输出电流恒为S2-17.几个电压源串联的等效电压等于所有电压源的电压代数和。
2-18.几个同极性的电压源并联，其等效电压等于其中之一。
2-19.几个电流源并联的等效电流等于所有电流源的电流代数和。
2-20.几个同极性电流源串联，其等效电流等于其中之一。
2-21.某元件与理想电压源并联，其等效关系为 该理想电压源 。
大学《电路》分析试题库(有答案)
第1章 试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做 电路 ，通常由 电源 、 负载 和 中间环节 三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行 传输 、 分配 和 转换 ；电子技术的电路主要功能则是对电信号进行 传递 、 变换 、 存储 和 处理 。
3、实际电路元件的电特性 单一 而 确切 ，理想电路元件的电特性则 多元 和 复杂 。
无源二端理想电路元件包括 电阻 元件、 电感 元件和 电容 元件。
4、由 理想电路 元件构成的、与实际电路相对应的电路称为 电路模型 ，这类电路只适用 集总 参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为 稳恒直流 电，大小和方向均随时间变化的电压和电流称为 交流 电，大小和方向均随时间按照正弦规律变化的电压和电流被称为 正弦交流 电。
6、 电压 是电路中产生电流的根本原因，数值上等于电路中 两点电位 的差值。
7、 电位 具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为 电动势 ，它只存在于 电源 内部，其参考方向规定由 电源正极高 电位指向 电源负极低 电位，与 电源端电压 的参考方向相反。
9、电流所做的功称为 电功 ，其单位有 焦耳 和 度 ；单位时间内电流所做的功称为 电功率 ，其单位有 瓦特 和 千瓦 。
10、通常我们把负载上的电压、电流方向称作 关联 方向；而把电源上的电压和电流方向称为 非关联 方向。
11、 欧姆 定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关； 基尔霍夫 定律则是反映了电路的整体规律，其中 KCL 定律体现了电路中任意结点上汇集的所有 支路电流 的约束关系， KVL 定律体现了电路中任意回路上所有 元件上电压 的约束关系，具有普遍性。
(完整word版)电路分析基础试题大全及参考答案(word文档良心出品)
精心整理试题库薛永培作“电路分析基础”试题(120分钟)—III单项选择题（在每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入提干的括号内。
每小题2分，共40分） 图示电路中电流i 等于（2） 1）1A 2）2A 3）3A 4）4A2、图示单口网络的短路电流sci 等于（1）1）1A 2）1.5A 3）3A 4）-1A3、图示电路中电压u 等于（2） 1）4V 2）-4V 3）6V 4）-6V4、图示单口网络的开路电压ocu 等于（1）1）3V 2）4V3）5V4）9V5、图示电路中电阻R 吸收的功率P 等于（3） 1）3W 2）4W 3）9W 4）12W6、图示电路中负载电阻L R 吸收的最大功率等于（3） 1）0W2）6W 3）3W 4）12W7、图示单口网络的等效电阻等于（1） 1）2Ω 2）4Ω7AΩ2Ω1Ω4i6VΩ2Ω4sci Ω2Ω4+_3VΩ2+_R Ω1A3Ω1Ω26V +_3V+_+-ocu Ω3+_6V5:1LR Ω4-+i2ab3）6Ω 4）-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于（2） 1）2V 2）3V 3）4V 4）0V9、图示电路开关闭合后的电压)(∞c u 等于（4） 1）2V 2）4V 3）6V4）8V 10、图示电路在开关断开后电路的时间常数等于（2） 1）2S 2）3S 3）4S4）7S11、图示电路的开关闭合后，电感电流)(t i 等于（3）1）te 25- A2）te5.05- A3）)1(52te -- A 4）)1(55.0te -- A 12、图示正弦电流电路中电压)(t u 的振幅等于（4）1）1V 2）4V 3）10V 4）20V13、图示正弦电流电路中电压)(t u 的初相等于（1）1）︒9.362）︒-9.36 3）︒-1.534）︒1.5314、图示单口网络相量模型的等效阻抗等于（3） 1）(3+j4)Ω2）(0.33-j0.25)ΩΩ46VΩ2+_Ω2+-cu 0=t F1- +1u 12u + -Ω2+_Ω2+-=t F1F 25AΩ20=t i1Hs10+_+_u1Hsu F25.0Vt t u s )2cos()(=Ω3+_+_u2Hsu Vt t u s )2cos(5)(=Ω3+_Ω4j ab3）(1.92+j1.44)Ω 4）(0.12+j0.16)Ω15、图示单口网络相量模型的等效导纳等于（4）1）(0.5+j0.5)S 2）(1+j1)S3）(1-j1)S4）(0.5-j0.5)S16、图示单口网络的功率因素为（4）1）0.8 2）0.707 3）-0.6 4）0.617、图示电路中电阻R 吸收的平均功率P 等于（2） 1）12.5W 2）16W 3）32W 4）25W18、图示电路中负载获得的最大平均功率等于（1） 1）2.5W 2）5W 3）10W 4）20W19、图示单口网络的等效电感为（3） 1）1H2）2H 3）3.5H 4）4H 20、图示谐振电路的品质因数为（4） 1）0.01 2）1 3）104）100二、选择填空题（在每小题的三个备选答案，并将正确答案的号码填入题干的空格内。
电路分析试题库 有答案
第一章试题库一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是、对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。
无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
《电路分析基础(第2版)》大学考试试题A卷及参考答案
2021-2022年度大学期末考试试卷《电路分析基础(第2版)》大学考试试题A卷及参考答案填空题（每空1分, 共22分）1.大小和方向均不随时间变化的电压和电流称为电, 大小和方向均随时间变化的电压和电流称为电, 大小和方向均随时间按照正弦规律变化的电压和电流被称为___ 电。
2.凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路, 若用上述方法不能直接求解的电路, 则称为电路。
3.两个正弦量之间的相位之差称为相位差, 频率的正弦量之间不存在相位差的概念。
4.与正弦量具有一一对应关系的复数电压、复数电流称之为。
最大值的模对应于正弦量的值, 有效值的模对应正弦量的值, 它们的幅角对应正弦量的。
5.理想并联谐振电路谐振时的阻抗 , 总电流等于。
6、当实际变压器的很小可以忽略时, 且耦合系数K= 时, 称为变压器。
这种变压器的量和量均为有限值。
7、三相电源作Y接时, 由各相首端向外引出的输电线俗称线, 由各相尾端公共点向外引出的输电线俗称线, 这种供电方式称为制。
二、判断下列说法的正确与错误（每小题1分, 共7分）1.集总参数元件的电磁过程都分别集中在各元件内部进行。
（）2.叠加定理只适合于直流电路的分析。
（）3.电抗和电阻的概念相同, 都是阻碍交流电流的因素。
（）4.几个复阻抗相加时, 它们的和增大；几个复阻抗相减时, 其差减小。
（）5、串联谐振电路不仅广泛应用于电子技术中, 也广泛应用于电力系统中。
（）6.由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。
（）7、三相电路只要作Y形连接, 则线电压在数值上是相电压的倍。
（）三、单项选择题（每小题2分, 共14分）1、两个电阻串联, R1：R2=1：2, 总电压为60V, 则U1的大小为（）A.10VB.20VC.30V2.自动满足基尔霍夫第一定律的电路求解法是（）A.支路电流法B.回路电流法C.结点电压法3、电容元件的正弦交流电路中, 电压有效值不变, 当频率增大时, 电路中电流将（）A.增大B.减小C.不变4、在RL串联的交流电路中, R上端电压为16V, L上端电压为12V, 则总电压为（）A.28VB.20VC.4V 5、下列说法中, （ ）是不正确的。
电路分析期末试题及答案
电路分析期末试题及答案第一题：简答题（20分）考察内容：电路分析基础知识答案：1. 什么是电路分析？电路分析是指通过分析和计算电路中各个元件之间的电流、电压和功率等关系，来研究电路的性质和特点。
2. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。
它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。
3. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。
4. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。
5. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。
6. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。
它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。
7. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。
8. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。
9. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。
10. 什么是电路节点？电路节点是指电路中的连接点或交叉点，常用符号表示为一个空心圆圈。
在节点处，电流可以自由地分流或汇聚。
第二题：计算题（40分）考察内容：串联和并联电路的计算答案：1. 已知电路中有三个电阻，分别为R1 = 20Ω，R2 = 30Ω和R3 =40Ω，求它们的串联电阻。
解：串联电阻的计算公式为RT = R1 + R2 + R3，代入数值得RT =20Ω + 30Ω + 40Ω = 90Ω。
2. 已知电路中有两个电阻，分别为R1 = 60Ω和R2 = 30Ω，求它们的并联电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、判断下列说法的正确与错误（建议每小题1分）
1、集总参数元件的电磁过程都分别集中在各元件内部进行。（∨）
2、实际电感线圈在任何情况下的电路模型都可以用电感元件来抽象表征。（×）
答：电桥电路处于平衡状态时，由于桥支路电流为零可拿掉，因此四个桥臂具有了串、并联关系，是简单电路，如果电桥电路不平衡，则为复杂电路。
4、直流电、脉动直流电、交流电、正弦交流电的主要区别是什么？
答：直流电的大小和方向均不随时间变化；脉动直流电的大小随时间变化，方向不随时间变化；交流电的大小和方向均随时间变化；正弦交流电的大小和方向随时间按正弦规律变化。
9、应用基尔霍夫定律列写方程式时，可以不参照参考方向。（×）
10、电压和电流计算结果得负值，说明它们的参考方向假设反了。（∨）
11、理想电压源和理想电流源可以等效互换。（×）
12、两个电路等效，即它们无论其内部还是外部都相同。（×）
13、直流电桥可用来较准确地测量电阻。（∨）
14、负载上获得最大功率时，说明电源的利用率达到了最大。（×）
15、受控源在电路分析中的作用，和独立源完全相同。（×）
16、电路等效变换时，如果一条支路的电流为零，可按短路处理。（×）
三、单项选择题（建议每小题2分）
1、当电路中电流的参考方向与电流的真实方向相反时，该电流（B）
A、一定为正值B、一定为负值C、不能肯定是正值或负值
2、已知空间有a、b两点，电压Uab=10V，a点电位为Va=4V，则b点电位Vb为（B）
A、6VB、－6VC、14V
3、当电阻R上的 、 参考方向为非关联时，欧姆定律的表达式应为（B）
A、 B、 C、
4、一电阻R上 、 参考方向不一致，令 =－10V，消耗功率为0.5W，则电阻R为（A）
A、200ΩB、－200ΩC、±200Ω
5、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（B）
第1章试题库
一、填空题（建议较易填空每空0.5分，较难填空每空1分）
1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。
2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。
10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。
11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。
A、10VB、20VC、30V
6、已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（C）
A、全是10ΩB、两个30Ω一个90ΩC、全是90Ω
7、电阻是（C）元件，电感是（B）的元件，电容是（A）的元件。
A、储存电场能量B、储存磁场能量C、耗能
8、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）
12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。
13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。
14、实际电压源模型“20V、1Ω”等效为电流源模型时，其电流源 20A，内阻 1Ω。
15、直流电桥的平衡条件是对臂电阻的乘积相等；负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率 US2/4R0。
5、负载上获得最大功率时，电源的利用率大约是多少？
答：电路中发生了4号灯短路故障，当它短路时，在电路中不起作用，因此放上和取下对电路不发生影响。
2、额定电压相同、额定功率不等的两个白炽灯，能否串联使用？
答：不能，因为这两个白炽灯的灯丝电阻不同，瓦数大的灯电阻小分压少，不能正常工作，瓦数小的灯电阻大分压多易烧。
3、电桥电路是复杂电路还是简单电路？当电桥平衡时，它是复杂电路还是简单电路？为什么？
6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。
7、电位具有相对性，其大小正负相对于电路参考点而言。
8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。
9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。
A、负载电阻增大B、负载电阻减小C、电源输出的电流增大
9、理想电压源和理想电流源间（B）
A、有等效变换关系B、没有等效变换关系C、有条件下的等效关系
10、当恒流源开路时，该恒流源内部（B）
A、有电流，有功率损耗B、无电流，无功率损耗C、有电流，无功率损耗
四、简答题（建议每小题3～5分）
1、在8个灯泡串联的电路中，除4号灯不亮外其它7个灯都亮。当把4号灯从灯座上取下后，剩下7个灯仍亮式相同，所以它们的单位一样。（∨）
4、电流由元件的低电位端流向高电位端的参考方向称为关联方向。（×）
5、电功率大的用电器，电功也一定大。（×）
6、电路分析中一个电流得负值，说明它小于零。（×）
7、电路中任意两个结点之间连接的电路统称为支路。（∨）
8、网孔都是回路，而回路则不一定是网孔。（∨）

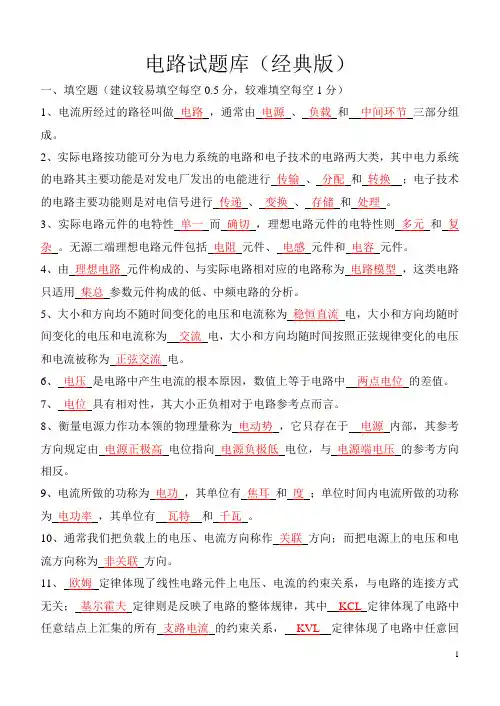

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。无源二端理想电路元件包括电阻元件、电感元件和电容元件。
4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。
5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。
