设计工程有限公司设计制图规范总则
设计工程有限公司设计制图规范总则
设计工程有限公司设计制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。
1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。
1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2．图纸排序2．1 施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex 或txt.shx。
企业标准：工程设计制图规范
工程设计制图规范1 目的为了明确工程设计过程的责任、提高工程设计的质量、实行工程设计标准化、提高技术资料的使用效率，特制定本规范。
2 适用范围生产和技改过程中除地形图、地质图以外的所有工程设计图纸的实物版执行本规范中的第三条。
涉及到地形平面图的电子版CAD格式的图纸执行除第三条第一款以外的条款。
3 工程设计制图规范3.1 图纸幅面及图框格式3.1.1 图纸幅面3.1.2 图框格式（图1）图13.1.3 加长与加宽方式1）加长A0、A2、A4按A0幅面长边的1/8即148mm的倍数加长；A1、A3按A0幅面短边的1/4即210mm的倍数加长。
2）加宽A0按其幅面短边的1/4即210mm的倍数加宽；A1按A0幅面长边的1/8即148mm的倍数加宽。
3.2比例1)缩小比例：1:1.5、1:2、1:2.5、1:3、1:4、1:5、1:10n、1:10n、1:1.5×10n、1:2×10n、1:2.5×10n、5×10n，n为正整数。
2)放大比例：2:1、2.5:1、4:1、5:1、10n: 1、10×n:1，n为正整数。
3)标题栏内所标比例即为该图比例，当图中某个视图需要采用不同比例时，必须另行标注。
3.3标题栏3.3.1标题栏规格及内容3.3.2 标题栏位置一般采用图2方式，必要时采用图3方式图2图3 3.4 图号3.4.1 分类1)按时间分类；2)按用途分为技术改造、生产两大类；3)按生产单位分类；4)按专业分类。
3.4.2 图号标识3.4.2.1 技术改造类工程设计图图号1)统一图号图号形式：aJGb0-0-0-ca—制图时间，采用公历年后两位数字；JG—技术改造缩写代号；b—单位代号，见下表；c—专业代号，取专业名称第一字。
2)图号标识例如2006年二选矿厂技改选矿专业总图图号标识为：06JGXⅡ0-0-0-选；如2007年铜选冶厂技改电气专业总图图号标识为：07JGTX0-0-0-电。
设计院制图规则及工作流程图纸
修改要求
修改图纸内容：确保图纸内容准确无误，符合设计要求 修改图纸格式：统一图纸格式，提高图纸的可读性和美观度 修改图纸细节：关注细节，确保图纸的完整性和准确性 修改图纸标注：清晰标注，方便施工人员理解和操作
审核流程：明确审核流程，包括审 核人员、审核时间、审核内容等
审核记录与反馈
反馈机制：建立有效的反馈机制， 及时将审核结果反馈给相关人员， 以便及时调整和改进
提高设计效率：规范制图规则，减 少重复劳动，提高设计效率。
促进团队协作：规范制图规则和工 作流程，促进团队协作，提高工作 效率。
添加标题
添加标题
添加标题
添加标题
保证设计质量：遵循工作流程，确 保设计过程中的各个环节得到有效 控制，提高设计质量。
提升企业形象：规范制图规则和工 作流程，提升企业形象，增强市场 竞争力。
方案设计内容：包括建筑、结 构、机电等专业的设计内容
方案设计标准：包括国家规范、 行业标准以及公司内部标准
方案设计审批流程：包括内部 审批和外部审批流程
施工图设计概述
施工图设计阶段
施工图设计流程
施工图设计内容
施工图设计注意事项
深化设计阶段
深化设计的目的 和意义
深化设计的原则 和要求
深化设计的具体 步骤和方法
未来发展趋势与挑战
数字化与智能化趋 势：利用先进技术 提高制图效率和准 确性
绿色设计与可持续 发展：关注环保和 可持续性，推动绿 色建筑设计
跨界合作与创新： 与其他领域合作， 共同推动设计行业 的发展
挑战与应对：面对 未来可能出现的问 题和挑战，提出应 对策略
感谢您的观看
图纸存档与保 管的注意事项
借阅规定：需填写借阅申请表，并 经过审批
设计部制图规范
设计部制图规定一：基本设置要求1．图框1．1图幅1.2标题栏图框已经制成标准图块。
2 比例3．字体3．1 字高a、图面字高应严格采用3.5、7mm(图幅里的图名)等2类字高，高宽比设定为0.7；b、汉字字高应不小于3.5mm，英文字符与数字高度应不小于2.5mm；c、设计说明部分采用3.5mm字高，尺寸标注采用2.5mm字高。
即模型字高为700mm,采用1:200比例，布局字高即为3.5mm, 模型字高为350mm,采用1:100比例，布局字高也为3.5mm。
3．2 字间距及行距字间距宜使用标准字间距，行间距宜采用1.5倍行距。
3．3 字体标准图内及说明的字体要求统一选用LLR（领路人，宋体），使用字体类型定为宋体。
二：图层管理根据图纸模板，管理图层三：图纸顺序1：图纸顺序如下：1 封面2图纸目录3 设计说明4 系统图5 平面图（附图例表）6 立面图（附图例表）7 节点图2：设计说明要点：用统一的设计说明四：管线敷设方式线路标注a-b(c×d)-e-fa:线路编号b:电缆或导线型号c:导线或芯线数d:导线截面积(mm2)e:敷设方式f:安装部位例：配电箱编号-回路编号-线缆型号-管材型号-敷设方式AL1-N1-WDZA YJY3*4-SC20(或线槽、桥架)-FC导线敷设方式的标注：导线敷设部位的标注：六：其他注意事项1：管子一般选用原则1〉室内一般选用JDG管、暗敷。
2〉室外一般选用PC或SC管。
优先采用PC。
3〉出户管一般选用RC管。
埋深-700mm。
出散水坡1000mm。
2：图纸中的文字一般同类型的说明或标注应一致。
大小应有设计原则。
某建筑装饰工程公司-设计部制图规范
**＊*＊＊＊＊建筑装饰工程公司设计部制图规范一、总则工作目标：规范化-—有效提高装饰设计的工作质量;标准化--提高装饰设计的工作效率；网络化--便于网络上规范化管理和成果的共享。
工作范围：本规范适用于我公司所有工程项目的工程制图和CAD制图。
本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑、装饰制图的表达应清晰、完整、统一.二、制图1。
制图规范：工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致；2.图纸目录编排顺序：装修：图封面→设计说明→图纸目录→装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）→电气改造施工图电气：电气设计说明→主要设备材料表→平面图→详图→系统图→控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录.3。
图纸深度工程图纸除应达到国家规范规定深度，公司规定深度外、尚须满足业主提供例图深度及特殊要求.4。
图纸字体除投标及其特殊情况外,均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可.Romans。
shx（西文花体)、romand。
shx(西文花体)、bold.shx(西文黑体）、txt。
shx（西文单线体)、simpelx（西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f。
shx(汉字仿宋）、hztxt.shx（汉字单线）。
汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt。
shx.所有中英文之标注宜按下表执行5。
图纸版本及修改标记5。
1图纸版本图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。
5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1。
设计图纸的规范细则
设计图纸的规范细则在工程建设、产品制造等众多领域，设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图，还能为后续的施工、生产等环节提供可靠的依据，减少误解和错误，提高工作效率和质量。
为了确保设计图纸的质量和有效性，以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸，如 A0、A1、A2、A3 等，并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框，边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角，包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理，留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素（如线条、符号、文字等）应层次分明，避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容，使用不同类型的线条，如实线、虚线、点划线等。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例，确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形，以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体，可以采用多个视图（如主视图、俯视图、左视图等）来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确，包括尺寸标注、公差标注、表面粗糙度标注等，标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准，确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注，尺寸线应与被标注的轮廓线保持适当的距离，尺寸数字应位于尺寸线的上方或中断处，且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸，应按照相关标准进行标注，明确公差的类型（如尺寸公差、形位公差等）和数值。
设计院设计制图规定
工艺设计制图规定第一章一般规定第一节制图比例1.1.1工艺设计图必须按比例绘制(流程图、管道系统图、示意图除外 ,常用比例和可用比例见下表。
常用比例1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:1000 可用比例 1:3 1:15 1:25 1:30 1:40 1:60 1:150 1:250 1:3001:4001.1.2制图的比例,应根据设计时间、图面内容的复杂程度和图纸幅面的大小来适当选择,以图面清晰为原则。
1.1.3工艺制图比例规定如下:(1全厂生产车间布置图,平面图可选择 1:1000、 1:500的比例,剖面图可选用 1:200的比例(2各子项布置平、剖面图,尽量采用 1:100的比例,也可以选用 1:50、 1:200的比例。
(3详图、单体图、图册等可选用 1:50、 1:30、 1:20、 1:10、 1:5等的比例。
1.1.4在同一张图纸中只采用一种比例时,仅注在标题栏中即可;在同一张图纸中采用多种比例时, 应将比例注写在各样图名称横线下面的中间, 比例的字高应比图名的字高小一号,如下图。
1.1.5同一样图中比例应尽量相同,设计制图时应严格按比例绘制。
第二节字体及书写方法1.2.1工艺设计图纸中统一采用体的高度代表字体的号数。
1.2.2 CAD 制图中英文字体式样名统一采用。
字体文件用:simplex字型文件,字体的宽度比例一般为字高 0.7倍。
1.2.3文字、数字或符号不得与图线重迭、混淆,不可避免时,应先保证文字或者数字的清晰,如下图。
1.2.4工艺图中常用字高的一般规定,见下表。
字高 (mm 一般用途 7号 1、图纸名称; 2、图中剖面编号5号 1、布置图中设备及非标件标号的标注; 2、附注文件中的文件说明; 3、图示栏目的填写3.5号 1、布置图中尺寸、标高、载荷、储库等的标注,图中说明性文字; 2、局部剖面编号; 3、流程图,系统管道图中设备编号等。
制图规范.pdf
制图规范第一章总则1．为了统一公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规范、美观，符合预算、施工、存档的要求，制定本标准。
2．本标准以国家现行制图标准为依据，结合本公司的制图风格及经验编制而成。
3．本标准适用于xx计算机制图。
4．作图必须以mm为单位，在坐标原点附近按实际尺寸精确绘制；图面总体布局整齐、表达清晰、美观。
第二章一般规定第一节出图(图幅、比例)一．图纸幅面：1．根据项目情况选择相应图框。
(A2—A0)2．图纸加长规定：图纸的短边一般不应加长，长边可加长，加长比例应符合表1的规定。
3．图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时也可立式使用。
4．一个项目设计中，使用的图纸一般不宜多于三种幅面，不含目录及表格使用的幅面。
二．比例：1．绘图所用的比例，应根据图样的用途与被绘制对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2．比例符号“：”应用中文半角状态输入。
3．为方便看图，一张图纸的内容应尽量反映本部分详图的全部内容，包括铺装大样、做法、节点图等。
第二节绘图一、图层1．要求图层分类清晰，图层名称简洁、贴切准确反映层的内容。
2．0层不作为绘图层，当使用自动标注后，AutoCAD会自动生成一个名为Defpoints的层，此层不得作为绘图层。
255号不作为绘图颜色。
3．图层分类首位代码依据专业划分：总体布局—G建筑物，地上构筑物—A铺装—D结构—S绿化—P给排水—W电气—E4．原有建筑、道路、植物均应单独建层，图层首位代码为Y，名称分别为“原有建筑”“原有道路”“原有植物”。
5．出图前，图层应清理干净。
4．绿化图视项目的复杂程度，一般应建立：落乔、常绿、大灌木、小灌木、地被等层，颜色自定，建议不要用同种颜色。
5．其他层：图层名、颜色自定。
二、图线、图例（一）图线：1．一般图层均选用实线，线型CONTINOUS，线宽0.15 mm。
工程制图管理制度规定
工程制图管理制度规定第一章总则为规范工程制图工作，提高工程制图质量，保障工程设计顺利进行，特制定本制度。
第二章管理范围本制度适用于公司内所有工程设计部门或工程设计项目的制图管理工作。
第三章制图人员的要求1. 制图人员应具备相关专业知识和技能，能够熟练操作CAD等制图软件。
2. 制图人员应具备团队合作精神，能够有效沟通和协作。
3. 制图人员应保持良好的工作态度，认真负责，严格遵守相关制度和规定。
第四章制图流程1. 项目启动阶段：（1）明确项目需求，确定制图要求。
（2）制定制图计划，明确制图人员、时间进度等。
2. 初步设计阶段：（1）根据设计需求，进行初步制图。
（2）及时进行设计会审，确保制图结果符合要求。
3. 施工图设计阶段：（1）根据初步设计结果，进行详细制图设计。
（2）严格按照相关标准和规范进行制图。
4. 完成阶段：（1）制图完成后进行审核确认，确保没有错误。
（2）归档存储相关制图文件，做好备份工作。
第五章质量控制1. 制图过程中应严格按照相关标准和规范进行操作。
2. 制图完成后必须进行质量审核，确保制图结果准确无误。
3. 发现制图错误或问题，应及时整改处理。
4. 制图质量问题，造成后续工作延误的，责任人应承担相应责任。
第六章文件管理1. 制图文件必须按照规定格式进行命名，便于查找和管理。
2. 制图文件必须存放在指定的位置，做好备份和归档工作。
3. 制图文件的分发和传递必须经过相关审核确认，确保安全可靠。
第七章知识产权保护1. 制图人员在制图过程中产生的作品，属于公司的知识产权。
2. 制图人员必须遵守相关法律法规，保护公司知识产权不受侵犯。
3. 制图人员不得私自泄露公司的制图信息，否则将受到相应处理。
第八章奖惩措施1. 对于制图工作出色、贡献突出的人员，公司将给予相应奖励。
2. 对于制图工作不到位、出现错误的人员，公司将进行相应惩罚。
3. 对于违反制度规定的人员，公司将进行严肃处理。
第九章其他1. 工程制图管理制度的解释权归公司相关部门负责。
设计公司绘图组规章制度
设计公司绘图组规章制度第一章总则第一条为了规范设计公司绘图工作，提高绘图组工作效率和质量，制订本规章制度。
第二条本规章制度适用于设计公司绘图组的所有成员。
第三条绘图组成员应当遵守国家法律法规，遵守公司规章制度，遵循职业道德，严格执行本规章制度。
第四条绘图组成员应当努力提高自身绘图技能，不断学习和积累经验，提高绘图质量和效率。
第五条绘图组负责人应当严格执行本规章制度，监督组员执行情况，及时发现和解决问题。
第二章绘图组绘图流程第六条设计公司绘图组绘图流程包括接收设计任务、确定绘图方案、绘制初稿、修改完善、最终确定、交付等环节。
第七条绘图组成员接收设计任务后，应当仔细阅读要求，确定所需信息和材料。
第八条绘图组成员应当根据设计任务确定绘图方案，并按照约定时间完成初稿。
第九条绘图组成员在绘制初稿后，应当及时修改完善，确保绘图质量。
第十条绘图组负责人应当审核绘图稿件，最终确定为最终稿，交付客户。
第三章绘图组工作要求第十一条绘图组成员应当保持绘图环境整洁，保护绘图设备和工具。
第十二条绘图组成员应当遵守绘图规范，按照客户需求进行绘图，不擅自改动设计方案。
第十三条绘图组成员应当遵守保密协议，严守客户隐私，不得私自泄露设计方案。
第十四条绘图组成员应当遵守工作纪律，按时到岗上班，不擅离职守。
第十五条绘图组成员应当遵守公司规章制度，服从领导安排，积极完成工作任务。
第四章绘图组奖惩制度第十六条绘图组奖励制度包括表彰制度、奖金制度、晋升制度等。
优秀绘图组成员有机会获得公司颁发的奖励。
第十七条绘图组惩罚制度包括批评教育、警告、调岗、降职等。
违反规章制度的绘图组成员将受到相应惩罚。
第五章附则第十八条本规章制度由设计公司绘图组负责人负责解释，并在全体绘图组成员中予以宣传。
第十九条绘图组应当根据实际情况不断完善本规章制度，提高绘图工作效率和质量。
第二十条本规章制度自发布之日起生效。
以上就是设计公司绘图组规章制度的内容，希望绘图组成员能严格执行，做到规范绘图工作，提高工作效率和质量。
公司绘图管理制度
公司绘图管理制度第一章总则为规范公司绘图工作，提高绘图质量和效率，制定本制度。
第二章绘图工作的范围和目的1. 公司绘图工作范围包括：产品设计图纸、机电设备安装图纸、建筑施工图纸等。
2. 绘图的目的是为了保证设计的准确性和施工的顺利进行，确保项目的质量和进度。
第三章绘图管理的原则1. 绘图应符合国家相关标准和规范。
2. 绘图应做到准确、完整、清晰。
3. 绘图应根据项目的特点进行调整和改进。
4. 绘图应定期进行审核和更新。
第四章绘图管理的组织和责任1. 公司设立绘图管理部门，负责指导和监督公司各部门的绘图工作。
2. 绘图管理部门负责制定绘图工作流程和标准，确保绘图质量和效率。
3. 各部门负责确定专人负责绘图工作，并定期评估其绘图水平和工作情况。
第五章绘图管理的流程1. 绘图需求确认：根据项目需求确定绘图内容和要求。
2. 制定绘图方案：确定绘图规范和尺寸，制定绘图计划。
3. 绘图设计：根据方案进行绘图设计，包括平面图、立面图、剖面图等。
4. 绘图审核：由专人进行绘图审核，确保绘图准确无误。
5. 绘图归档：将审核通过的绘图归档保存，确保随时查阅。
第六章绘图管理的考核与奖惩1. 绘图质量考核：定期进行绘图质量评比，对优秀的绘图人员进行奖励。
2. 绘图工作纪律：对违反绘图管理制度的行为进行惩罚，包括批评教育、警告甚至解雇。
第七章附则1. 本制度自颁布之日起开始执行。
2. 绘图管理部门负责解释和调整绘图管理制度。
公司绘图管理制度的制定和执行，有效保障了公司绘图工作的质量和效率，为公司的项目发展提供了有力支持。
希望全体员工认真遵守本制度，共同努力，为公司的发展做出更大的贡献。
设计院图纸规章制度模板
设计院图纸规章制度模板第一章总则第一条为规范设计院图纸编制工作，提高设计质量，确保工程施工质量，制定本规章制度。
第二条本规章制度适用于设计院所有图纸编制工作，包括建筑、结构、给排水、暖通空调、电气等专业。
第三条图纸编制应遵循科学、规范、严谨的原则，根据相关技术标准和规范进行。
第四条图纸编制应力求准确、清晰、全面，内容充实、结构合理。
第五条设计院应建立健全图纸审核制度，确保图纸合格。
第六条设计院应定期进行图纸审查，发现问题及时整改。
第七条设计院应建立完善的图纸管理制度，确保图纸的安全性和保密性。
第八条在图纸编制过程中，设计人员应遵守职业操守，勤勉尽责。
第二章图纸编制流程第九条图纸编制包括方案设计、施工图设计、施工图审核等环节。
第十条方案设计应根据项目需求和设计要求，在方案设计阶段完成初步构想和设计方案。
第十一条施工图设计应在方案设计阶段基础上，根据工程实际情况、技术标准和规范，细化为施工图。
第十二条施工图审核应由设计人员、专业审核人员、项目负责人等组成审核小组，对施工图进行逐项审核。
第十三条审核小组应认真审核图纸内容和技术细节，确保图纸质量。
第十四条图纸编制应按照设计院的图纸编制标准和规范进行，确保图纸质量和设计成果。
第十五条图纸编制应严格按照设计要求和程序进行，禁止违规操作。
第十六条图纸编制涉密内容应加密处理，严格保密。
第三章图纸审核制度第十七条设计院应建立完善的图纸审核制度，明确审核程序和责任主体。
第十八条图纸审核应分为初审、复审和终审三个阶段。
第十九条初审主要由设计人员负责，复审和终审由专业审核人员和项目负责人负责。
第二十条审核人员应认真负责，不得漏审和虚审。
第二十一条审核人员应对图纸内容和技术细节进行逐项审核，确保图纸质量。
第二十二条审核人员应及时将审核结果反馈给设计人员，确保问题及时整改。
第二十三条图纸审核应实行签字确认制度，审核人员应对审核结果负责。
第四章图纸管理制度第二十四条设计院应建立专门的图纸管理部门，明确图纸管理责任。
工程制图管理制度
工程制图管理制度第一章总则第一条为规范工程制图管理，提高工程制图质量，保证项目顺利进行，特制定本管理制度。
第二条本管理制度适用于公司内所有项目的工程制图管理，包括建筑、土木、机电等领域。
第三条工程制图是工程设计的重要组成部分，是设计师将设计方案呈现给建设方和施工方的重要工具。
第四条工程制图管理应遵循“规范、严谨、有效、全面”的原则，确保设计方案的准确呈现和传达。
第五条工程制图管理应遵循“科学设计、提高效率、保证质量、节约成本”的原则，实现工程设计的最佳效果。
第六条公司应建立健全的工程制图管理体系，明确工程制图的组织架构、工作程序和责任分工。
第七条全体设计人员应遵守本管理制度的规定，认真履行工程制图管理职责，提高工作效率和质量。
第二章工程制图管理机构第八条公司设立工程制图管理部门，负责制订和实施工程制图管理制度。
第九条工程制图管理部门的主要职责包括：（一）负责编制和修订公司工程制图管理制度；（二）负责审核和审查项目设计图纸，确保设计方案的准确性和完整性；（三）负责监督和检查设计人员的工作进度和工作质量；（四）负责组织和开展工程制图管理培训和考核工作。
第十条公司各项目部门应设立工程制图管理岗位，担负项目工程制图管理工作。
第十一条项目部门的工程制图管理岗位的主要职责包括：（一）负责审核和审查项目设计图纸，确保设计方案的准确性和完整性；（二）负责与设计人员和建设方沟通，协调解决工程制图中的问题和矛盾；（三）负责制定项目的工程制图管理计划和工作安排。
第三章工程制图管理流程第十二条工程制图管理流程包括设计方案、初步设计、施工图设计和竣工图设计等阶段。
第十三条设计方案阶段主要任务包括确定设计范围、建筑风格和总体布局等内容。
第十四条初步设计阶段主要任务包括确定建筑结构、建筑设备和建筑装饰等内容。
第十五条施工图设计阶段主要任务包括详细设计建筑结构、建筑设备和建筑装饰等内容。
第十六条竣工图设计阶段主要任务包括整理和归档设计图纸，提供给建设方和施工方使用。
建筑设计画图规章制度范本
建筑设计画图规章制度范本第一章总则第一条为了规范建筑设计图纸的编制和使用，提高设计质量，保障工程的顺利进行，制定本规章制度。
第二条本规章制度适用于建筑设计单位的建筑设计图纸编制和使用工作。
第三条建筑设计图纸应当符合国家建筑设计规范和相关标准的要求，保证设计方案的合理性和可行性。
第四条建筑设计图纸应当具有明确的主次关系和完整的内容，包括设计方案、施工图、结构图、设备图等。
第五条建筑设计图纸应当经过专业人员审核和业主确认后方可使用，未经审核和确认的设计图纸不得用于施工。
第二章建筑设计图纸的编制第六条建筑设计图纸的编制应当按照国家建筑设计规范的要求，有序进行，不得有遗漏和错误。
第七条建筑设计图纸应当包括建筑设计方案的整体布局、详细图纸和计算书等内容，要求清晰明了，符合实际施工需要。
第八条建筑设计图纸的编制应当结合实际情况和业主要求，灵活运用专业知识和技术手段，确保设计方案的合理性和实用性。
第九条建筑设计图纸的编制应当根据工程的性质和规模确定编制周期，保证工期的紧凑和效率的高效。
第三章建筑设计图纸的审查第十条建筑设计图纸应当由设计单位的专业人员进行审核，包括结构工程师、建筑师、给排水工程师等。
第十一条建筑设计图纸的审查应当认真负责，一丝不苟，确保图纸的合理性、准确性和完整性。
第十二条建筑设计图纸的审查人员应当熟悉国家建筑设计规范和相关标准，具有丰富的工作经验和专业知识。
第十三条建筑设计图纸的审查应当标明审查意见和结果，未经审查合格的设计图纸不得用于施工。
第四章建筑设计图纸的保密第十四条建筑设计图纸是设计单位的商业秘密，未经业主同意不得向外泄露。
第十五条建筑设计单位应当建立健全图纸保密管理制度，加强员工的保密意识和安全防范能力。
第十六条建筑设计图纸的存储和传输应当采取加密和防护措施，防止泄漏和损坏。
第五章建筑设计图纸的使用第十七条建筑设计图纸的使用应当按照审查结果和业主要求进行，不得私自修改或变动。
第十八条建筑设计图纸的使用应当由专业人员进行解读和操作，确保施工的质量和安全。
建筑设计制图规范
建筑设计制图规范篇一：设计制图规范第一，介绍总平面（也称为总图）的表达要点：1.应标明用地（也成为场地）所在地的风玫瑰图（含指北针），一般情况为上北下南。
2.应标明图纸名称（总平面），比例（或比例尺），一般是1:500、1:1000。
3.应标明蓝线、绿线、红线等，红线又分建筑红线和用地红线（在美国则称为地产线）。
4.应标明场地的开口位置。
5.应标明红线内建筑物、构筑物、道路名称及位置。
6.应标明红线内绿化、铺地、停车位及小品。
7.应标明红线外四周的道路及环境。
8.应标明建筑的外轮廓线、各层可见的屋面；需要特别表达时应标明外轮廓或者最外侧轴线的定位；需要特别表达时，不可见外轮廓线（如地下室等）用虚线标明。
9.应标明建筑物的层数。
10.应标明每一座建筑物、建筑物的每一个出入口名称和位置。
11.需要特别表达时，应标明建筑物室内地坪的标高（以m为单位，精确到cm）。
12.在水平面上（X轴、Y轴）上的尺寸也以m为单位，一般精确到10cm。
13.宜画出阴影，能更好地表达各建筑单体间及建筑各部分的高低关系。
第二，介绍建筑单体设计中各层平面的表达要点：1.首层平面（1）应标明指北针，朝向与总平面一致，一般情况为上北下南。
（2）应标明图纸名称（首层平面或一层平面）、比例，比例一般是1:100、1:200、1:300等。
（3）应标明建筑室外的散水、绿化、铺地及停车等环境情况。
（4）应标明建筑每一个出口的名称和位置。
（5）应标明房间的名称。
（6）应标明门窗的开启方向。
（7）应标明剖面图的索引符号（剖切号）。
（8）应标明轴线的位置及相互间间隔尺寸。
(来自: 小龙文档网:建筑设计制图规范)（9）水平面上（X轴、Y轴）上的尺寸以mm为单位，精确到mm。
（10）应标明室内、外地坪的标高，有高差地面的标高（以m 为单位，精确到mm）。
2.其他各层平面（1）图纸的朝向应与一层平面一致，一般情况为上北下南。
（2）应标明图纸名称（某层平面）、比例，比例一般是1:100、1:200、1:300等，一般与一层平面一致。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确，清晰易懂。
3、图纸应按照比例绘制，比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注，标注应清晰、准确。
6、图纸应按照规定的格式进行排版，页边距应大于1cm。
7、图纸应使用黑色绘图，字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。
12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准，不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。
施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。
在这种情况下，施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
装修公司设计图纸规章制度
装修公司设计图纸规章制度一、总则为了规范装修公司设计图纸的制作和使用，保障设计质量，提高工作效率，特制定本规章制度。
二、设计图纸的分类1. 按照具体的设计内容和要求，设计图纸分为建筑设计图纸、结构设计图纸、给排水设计图纸、电气设计图纸等。
2. 每类设计图纸按照项目的不同阶段，分为施工图纸、施工图、竣工图等。
3. 设计图纸必须按照相关规定进行编号和归档，以便于查阅和管理。
三、设计图纸的制作要求1. 所有设计图纸必须由具有设计资格证书的注册设计师主持制作，不得委托未经批准的单位或个人进行设计。
2. 设计图纸必须符合国家、地方和行业规定的相关标准和规范要求，确保设计方案的合法性和科学性。
3. 设计图纸必须具有清晰、准确、完整的信息，包括设计图纸的基本信息、设计单位信息、设计师信息、图纸编码、图纸日期等。
4. 设计图纸必须符合工程的实际需求，保证施工过程的顺利进行，确保工程质量和工期的有序推进。
5. 设计图纸必须经过专业技术人员的审查和批准后才能进行施工使用，未经审查和批准的设计图纸不得擅自变更或使用。
四、设计图纸的保管与管理1. 设计单位必须建立健全的设计图纸管理体系，确保设计图纸的安全和完整性。
2. 设计图纸必须按照规定进行归档和编号，分门别类地存放，以便于查阅和管理。
3. 设计图纸必须采用防水、防火、防潮等措施进行保管，保证设计图纸的清晰和完整性。
4. 设计单位必须定期对设计图纸进行检查和整理，确保设计图纸的及时更新和完善。
五、设计图纸的使用与传递1. 设计图纸必须按照施工进度和工程实际需要，及时提供给相关施工单位和监理单位使用。
2. 设计图纸在传递过程中必须经过严格的审查和确认，确保设计图纸的准确性和有效性。
3. 设计单位必须建立设计图纸传递的相关记录，包括传递时间、传递单位、接收单位、传递内容等。
4. 设计单位必须对设计图纸传递过程中出现的问题和矛盾及时进行处理和解决，确保设计图纸的正常使用。
施工图设计规范正文
设计制图规范 1 工程设计制图规范设计制图规范 2 总则1。
1 目的1.1.1规范化--有效提高装饰设计的工作质量；1。
1。
2标准化——提高装饰设计的工作效率;1.1.3网络化——标准化制图便于公司规范化管理和设计成果的共享.1。
2 适用范围1.2。
1本规范适用于我公司所有工程项目的工程制图和CAD制图.1。
2.2本规范所指施工图纸为:原始建筑平面图、平面布置图、顶面图、立面图、构造结点图、配套装置家具图及电气改造施工图、给排水施工图、暖通空调施工图等各阶段设计施工图、竣工图。
第一章：编制依据1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 制图标准;4、天正建筑制图标准;5、工程施工图设计流程。

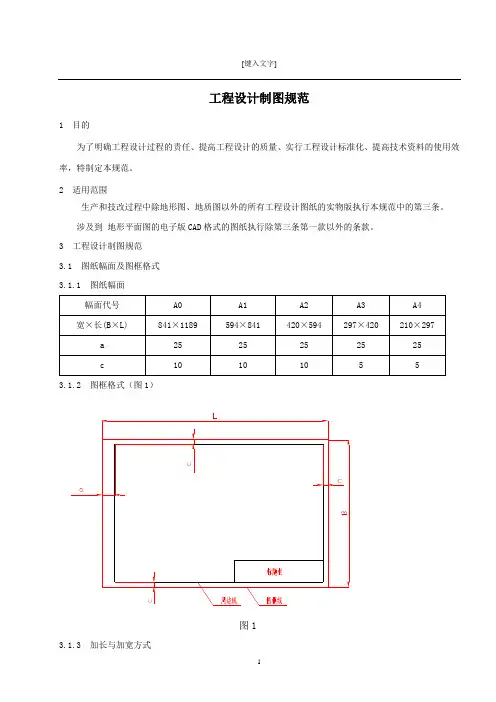

设计制图规范 3 第二章：制图规范一、图纸幅面（简称图幅）:注：表中尺寸单位为毫米（mm）。
加长图幅为标准图框根据图纸内容需要在长向(L边）加长L/4的整数倍。
二、图纸标题栏（简称图标）:1、图标内容包括：（1)。
公司名称：为中文公司名称；(2。
）业主、工程名称：填写业主名称和工程名称;(3）。
图纸签发参考: 填写图纸签发的序号、说明、日期；（4)。
版权：中英文注名的版式权归属权；（5).设计阶段：填写本套所秘史的设计阶段;（6)。
签名区：包括a。
项目设计师：由项目设计主持人签字，b.设计:由本张图的设计者签字，c。
制图:由本张图的绘制者签字，d。
校对：由本张图纸的校对者签字;e.审核：由本张图的审核者签字；f。
审定：由本张图的审定者签字.g.技术负责：由本张图的项目经理签字。
三、出图比例：选定图幅后，根据本张图纸要表达的内容选定出图比例。
四、图形线:根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
为统一整套图纸的风格对图中所使用的线宽及线型作出以下规定：设计制图规范 41、线宽：特粗线:0。
50 mm粗线：0。
30 mm中粗线：0.25mm中线:0。
15 mm细线：0.09 mm设计制图规范 5五、字体：图纸上需书写的文字、数字、符号等,均应笔划清晰，字体端正,排列整齐。
工程公司图纸制图规范
图纸绘制规范一、总则为中加对弱电工程设计、施工、竣工文件编制工作的管理，保证图纸文件的质量和完整统一性，提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家再行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规定。
二、图纸文件的内容与深度1、弱电工程图纸设计一般分为方案设计、施工图设计、竣工图三个阶段2、方案设计应根据方案书对各个子系统的功能与与需求分布情况进行表示，重在描述我们提供什么样的解决方案，以及这些子系统的原理结构图。
方案设计的具体内容与深度应与业主商议确定。
3、施工图设计是业主的具体需求明确了，对施工工作进行深化设计、规范与指导施工人员进行实施的图纸，图纸里需要有明确的产品型号（规格）、数量、位置、编号、配置参数、管道大小、内敷设的线缆明细等，还要有主要设备的安装详图、设备分区示意图与机房、机柜布置图。
还有一些定制的支架或柱子的尺寸图；4、竣工图是在施工图的基础上针对实际施工情况产生的变化而变动，用以反应现实工程技术与物理分布上的信息。
这部分图纸是对施工图纸进行去伪存真，各个子系统整合一起，还原现场，力求少而精，保留纸质与电子档两种方式。
三、图纸制图弱电工程方案设计图或施工设计图纸的组成应完整，全面，能充分表述智能建筑工程的各分部分项内容的全部技术与原理。
施工工程全套图纸应包含以下图纸和其它组成部分：1、图纸封面2、图纸目录：包括序号、图纸名称、图号等，如果分册，则每册均应有全册目录3、设计说明（包括需要特别交代的设计说明）：应阐述整体设计的用材、及特殊工艺说明及客户的特殊要求等4、XXX系统图：把方案中使用到的所有设备连接成一个有机的整体的结构图，体现了有哪些设备，有哪些线材，哪些设备用什么规格线材连接，还有各个分区内有多少数量的设备，他们的物理分区与逻辑分区又是怎么样的；5、XXX层弱电平面图：按建筑物进行分区的平面图，可将多个弱电子系统合在一个图文中，对于相同的图，可合成一张，只是在图纸名称取《》；6、XXX安装详图：比如门禁机的接线图，比如摄像机的安装方式等；7、XXX构配件规格图：比如定制监控立杆，红外对射支架，电视墙、安装箱等构配件图四、图纸制图步骤制图步骤可按如下流程：1、拿到业主的建筑平面图或装修格局图，了解整体建筑物有多少栋，设想人是从哪儿进入，有多少个什么样的房间，各个功能区是如何划分的，相应面积又是多大，楼梯的位置在哪儿；2、删掉平面图中其它公司的一切信息，将图表换成宏达公司的统一A3图表，并写好图纸名称后另存到项目方案设计文件夹中，文件名按内容+功能+日期取名；3、将平面图进行删减，隐藏其它专业的图层，将建筑物的图层合并到一起，并统一设置成灰白色（索引色254，RGB214,214,214）；4、将前面改好的基础素材拷贝一份到自己的工作区内，为各个子系统建立图层，每个子系统只建一层，方便隐藏与显现只影响单独的子系统，建层的名称按通俗的简称；5、先制作一个统一的图例，方案中涉及的各个子系统的设备与线缆与管槽都要有，当前图纸中未使用，就数量注为0，然后用COPY的方式在建筑物内布置点位；6、各子系统点位布置完后，统计各种设备的数量到另一个EXCEL表中，制作各个子系统的系统结构图（就是本方案中的某某子系统由哪些东西组成的），这系统结构图中的设备数量与其它图纸上所有设备之各是相等的；7、施工设计图纸上还要按分区对信息点位进行编号，再用线条将设备按分区连接到相关设备，管道要标注清楚大小与内穿线的规格型号，管槽按横平竖直画，拐角处用圆角；8、施工设计图中机房设计要有防静电地板图，机房平面布置图，还要有机柜图（规划设计哪些设备放哪个机柜，又放在机柜的哪个位置）9、竣工图中除了对施工图按实际情况进行修正外，还要在图例中添加设备型号上去，还要把一些配置参数标注在设备的边上，10、竣工图力求精减，将各个子系统按地理位置进行整合在一起，保留电子档以备移交给业主。
