工艺管线焊缝探伤等级及合格标准

合集下载

焊口探伤一二三级标准

焊口探伤一二三级标准

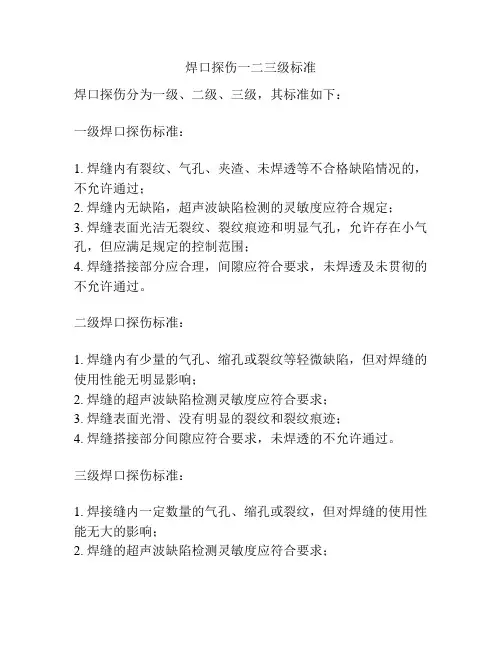

焊口探伤分为一级、二级、三级，其标准如下：
一级焊口探伤标准：
1. 焊缝内有裂纹、气孔、夹渣、未焊透等不合格缺陷情况的，不允许通过；
2. 焊缝内无缺陷，超声波缺陷检测的灵敏度应符合规定；
3. 焊缝表面光洁无裂纹、裂纹痕迹和明显气孔，允许存在小气孔，但应满足规定的控制范围；
4. 焊缝搭接部分应合理，间隙应符合要求，未焊透及未贯彻的不允许通过。

二级焊口探伤标准：
1. 焊缝内有少量的气孔、缩孔或裂纹等轻微缺陷，但对焊缝的使用性能无明显影响；
2. 焊缝的超声波缺陷检测灵敏度应符合要求；
3. 焊缝表面光滑、没有明显的裂纹和裂纹痕迹；
4. 焊缝搭接部分间隙应符合要求，未焊透的不允许通过。

三级焊口探伤标准：
1. 焊接缝内一定数量的气孔、缩孔或裂纹，但对焊缝的使用性能无大的影响；
2. 焊缝的超声波缺陷检测灵敏度应符合要求；
3. 焊缝表面允许有少量的裂纹和痕迹；
4. 焊缝搭接部分间隙应符合要求，未贯彻的不允许通过。

焊缝的无损检测标准要求及等级分-WPS Office

焊缝的无损检测标准要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级:1、在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：(a)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；(b)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2、不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3、重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透。

焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。

4、不要求焊透的’I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:(a)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；(b)对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定:1、一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2、二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3、三级焊缝的外观质量应符合下表有关规定。

设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1、一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2、二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3、全焊透的三级焊缝可不进行无损检测。

管道焊缝射线探伤数量和合格级别

SY4056<<石油天然
气钢制管道对接焊缝射线照相及质量
分级>>
SY4065<<石油天然
气钢制管道对接焊缝超声波探伤及质量分级>>
焊缝的射线探伤可用超声波代替，合格级别与射线探伤相同，超声波探伤数量不少于射线探伤数量。

当选用超声波探伤时，应对超声波探伤部位作射线复验，复验数量为规定探伤数量5％，且不得少于一条焊缝。

设计压力大于1.6Mpa 的管道环焊缝宜选用射线探伤。

注汽管道的焊缝的无损探伤除符合上述规定外，合格级别为Ⅱ级的焊缝不得有未焊透缺陷，当选用超生探伤时，应对超生探伤的部位作20％的射线复验。

油田集输管道类别和等级划分方法
管道焊缝射线探伤数量和合格级别
焊接层数及焊条直径
焊道焊接应采用多层焊，焊道熔渣应清除干净，并进行外观检查，合格后可进行下道焊接。

低氢焊条在常温下4h应重新烘干，重复烘干次数不得超过两次。

焊缝质量标准及等级

管道类别Ⅰ（1）毒性程度为极度危害的流体管道；（2）设计压力大于或等于10MPa的可燃流体、有毒流体的管道；（3）设计压力大于或等于4MPa、小于10MPa,且设计温度大于等于400℃的可燃流体、有毒流体的管道；(4)设计压力大于或等于10MPa，且设计温度大于或等于400℃的非可燃流体、无毒流体的管道;（5)设计文件注明为剧烈循环工况的管道；（6）设计温度低于—20℃的所有流体管道；(7）夹套管的内管；(8）按本规范第8。

5.6条规定做替代性试验的管道；(9）设计文件要求进行焊缝100%无损检测的其他管道。

Ⅱ（1)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为高度危害的流体管道;（2）设计压力小于4MPa，毒性程度为高度危害的流体管道；(3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的甲、乙类可燃气体和甲类可燃液体的管道；(4)设计压力大于或等于10MPa，且设计温度小于400℃的非可燃流体、无毒流体的管道; （5）设计压力大于或等于4MPa、小于10MPa，且设计温度大于等于400℃的非可燃流体、无毒流体的管道；（6)设计文件要求进行焊缝20%无损检测的其他管道。

Ⅲ（1）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃，毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的甲、乙类可燃气体和甲类可燃液体管道；（3）设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的乙、丙类可燃液体管道；（4)设计压力大于或等于4MPa、小于10MPa，设计温度低于400℃的非可燃流体、无毒流体的管道；(5）设计压力大于1MPa小于4MPa，设计温度高于或等于400℃的非可燃流体、无毒流体的管道；(6)设计文件要求进行焊缝10％无损检测的其他管道.Ⅳ（1)设计压力小于4MPa,毒性程度为中毒和轻度危害的流体管道；（2）设计压力小于4MPa的乙、丙类可燃液体管道；（3）设计压力大于1MPa小于4MPa,设计温度低于400℃的非可燃流体、无毒流体的管道；(4)设计压力小于或等于1MPa，且设计温度大于185℃的非可燃流体、无毒流体的管道；（5)设计文件要求进行焊缝5%无损检测的其他管道.Ⅴ设计压力小于或等于1.0MPa，且设计温度高于—20℃但不高于185℃的非可燃流体、无毒流体的管道.注：氧气管道的焊缝检查等级由设计文件的规定确定。

焊缝质量分级检验

焊缝质量分级检验焊缝质量分为三个等级。

1、一级焊缝要求对‘每条焊缝长度的100%’进行超声波探伤；2、二级焊缝要求对‘每条焊缝长度的20%’进行抽检，且不小于200mm进行超声波探伤。

焊缝质量分为三个等级。

三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。

焊缝质量检验是焊接工艺中重要的环节之一，是判断焊接接头质量的重要手段之一。

焊缝质量检验通常按照不同的标准对焊缝进行分级，以便于评价和比较不同焊接接头的质量水平。

1根据焊缝的缺陷类型进行分级。

一般来说，焊缝质量检验可以分为焊缝形状、焊缝尺寸、焊缝缺陷等多个方面，针对不同类型的缺陷进行评价和分级。

2根据焊接标准进行分级。

不同国家和地区的焊接标准可能有所不同，但通常都会根据焊缝的尺寸、形状、缺陷等因素，对焊接接头进行评级，并给出相应的标准和要求。

3根据焊接材料进行分级。

焊接材料的质量也会影响焊接接头的质量，因此在进行焊缝质量检验时，也需要考虑焊接材料的质量和选用情况，以便于进行合理的评价和分级。

4根据焊接工艺进行分级。

不同的焊接工艺也会影响焊接接头的质量，因此在进行焊缝质量检验时，需要考虑使用的焊接工艺和具体操作情况，以便于进行评价和分级。

5根据应用要求进行分级。

不同的焊接接头在实际应用中，可能有不同的要求和标准，因此在进行焊缝质量检验时，需要考虑具体的应用要求和标准，以便于进行合理的评价和分级。

焊缝合格标准

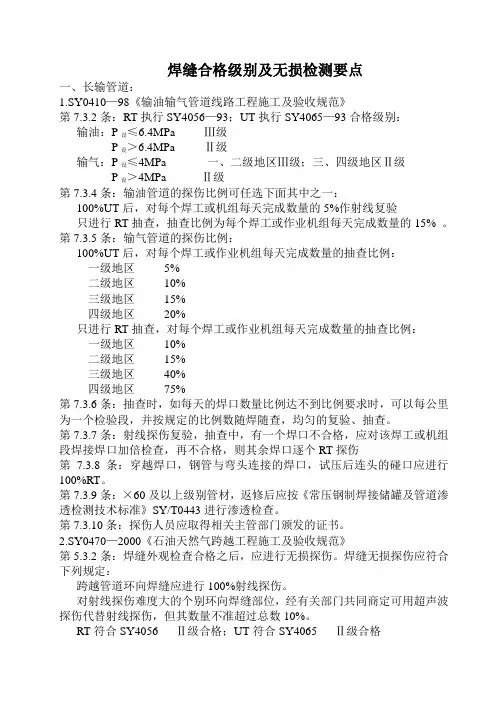

焊缝合格级别及无损检测要点一、长输管道：1.SY0410—98《输油输气管道线路工程施工及验收规范》第7.3.2条：RT执行SY4056—93；UT执行SY4065—93合格级别：输油：P设≤6.4MPa Ⅲ级P设＞6.4MPa Ⅱ级输气：P设≤4MPa 一、二级地区Ⅲ级；三、四级地区Ⅱ级P设＞4MPa Ⅱ级第7.3.4条：输油管道的探伤比例可任选下面其中之一：100%UT后，对每个焊工或机组每天完成数量的5%作射线复验只进行RT抽查，抽查比例为每个焊工或作业机组每天完成数量的15% 。

第7.3.5条：输气管道的探伤比例：100%UT后，对每个焊工或作业机组每天完成数量的抽查比例：一级地区5%二级地区10%三级地区15%四级地区20%只进行RT抽查，对每个焊工或作业机组每天完成数量的抽查比例：一级地区10%二级地区15%三级地区40%四级地区75%第7.3.6条：抽查时，如每天的焊口数量比例达不到比例要求时，可以每公里为一个检验段，并按规定的比例数随焊随查，均匀的复验、抽查。

第7.3.7条：射线探伤复验，抽查中，有一个焊口不合格，应对该焊工或机组段焊接焊口加倍检查，再不合格，则其余焊口逐个RT探伤第7.3.8条：穿越焊口，钢管与弯头连接的焊口，试压后连头的碰口应进行100%RT。

第7.3.9条：×60及以上级别管材，返修后应按《常压钢制焊接储罐及管道渗透检测技术标准》SY/T0443进行渗透检查。

第7.3.10条：探伤人员应取得相关主管部门颁发的证书。

2.SY0470—2000《石油天然气跨越工程施工及验收规范》第5.3.2条：焊缝外观检查合格之后，应进行无损探伤。

焊缝无损探伤应符合下列规定：跨越管道环向焊缝应进行100%射线探伤。

对射线探伤难度大的个别环向焊缝部位，经有关部门共同商定可用超声波探伤代替射线探伤，但其数量不准超过总数10%。

RT符合SY4056 Ⅱ级合格；UT符合SY4065 Ⅱ级合格二、集输管道：1.SY0466—97《天然气集输管道施工及验收规范》第5.2条无损探伤：第5.2.1条：无损探伤人员必须具备劳动部门颁发的Ⅰ级以上资格证，评片人员具有Ⅱ级及其以上资格；第5.2.2条：焊缝无损探伤必须在外观质量检验合格后进行；第5.2.3条：设计无规定时，管道环缝100%UT，每个焊工所焊的各类焊缝应第5.2.5条：当RT复验不合格，应对该焊工所焊该类焊缝按原射线探伤复验数量补充探伤，仍不合格，停止其工作，并对其于焊工所焊焊缝进行100%RT 复验。

焊缝质量标准和焊缝等一,二,三级分类

焊缝质量标准和焊缝等级分类焊缝质量标准4.1 保证项目4.1.1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

4.1.2 焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目4.2.1 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2.3 咬边：Ⅰ级焊缝不允许。

Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

Ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

4.3 允许偏差项目，见表5-1。

5 成品保护5.1 焊后不准撞砸接头，不准往刚焊完的钢材上浇水。

低温下应采取缓冷措施。

5.2 不准随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。

隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不准立即清渣，应等焊缝降温后进行。

6 应注意的质量问题6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

6.2 焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

6.3 表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

管道焊接检验标准

管道焊接对焊接方式和焊接质量，应按设计规定套用相应定额。

如设计无规定时，可参考以下规定套用相应定额项目。

1.Ⅰ、Ⅱ级焊缝以及管内壁清洁度要求严格，且焊后不易清理的管道（如透平机入口管、锅炉给水管、机组的循环油、控制油、密封油管道等）单面焊缝、宜采用氩电联焊。

合金钢管焊缝采用氩弧焊打底时，焊缝内侧宜充氩气保护。

2.奥氏体不锈钢管单面焊的焊缝，宜采用手工钨极氩弧焊打底，手工电弧焊填充盖面（氩电联焊）。

公称直径在50毫米以下的采用氩弧焊。

3.Ⅲ级以下焊缝碳钢管，公称直径在50毫米以下的（壁厚在3.5毫米以下）采用氧炔焊。

4.管道分类见表1注：⑴剧毒介质的管道按Ⅰ类管道。

⑵有毒介质，甲、乙类火灾危险物质的管道均升一类。

⑶“工作压力”项内任意为不分压力均为一级管道。

5.管口焊前预热和焊后热处理要求见表2。

注：⑴当焊接环境温度低于零度时，除规定壁厚必须作预热要求的金属外，其余金属壁厚也均应作适当的预热，使被焊接母材有手温感。

规定必须作预热要求的金属，定额项目内的预热消耗已考虑了温度变化因素，故不再增加预热。

⑵有应力腐蚀的碳素钢、合金钢，不论其壁厚条件，均应进行焊后热处理。

6.管口焊缝无损探伤计算规定数据：（1）管口焊接含量取定见表3。

表3（2）每个管口焊缝X光拍片张数，如无规定者可按表4计算。

表4注：⑴公称直径80毫米以下的管道焊缝X光透视检查拍片，一个焊口要求至少拍两张片。

定额中采用的胶片为85×300毫米的，实际上可用85×150毫米的胶片，执行定额时，人工和机械使用费壁变，材料费乘0.5系数。

⑵片子有效长度按片长减去搭接每边25毫米计算。

⑶管道焊口透视拍片的张数＝管道等级规定的探伤百分比×焊口数量×张数（见表4）（3）管道各级焊缝射线探伤数量，应按设计规定计算。

如设计无规定时，按表5规定计算。

注：每条管线上最低探伤不得少于一个焊口。

焊缝等级分类及无损检测要求

焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。

焊缝无损检测标准

焊缝无损检测标准
焊缝无损检测标准如下：
1. 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅱ级及Ⅱ级以上。

2. 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上。

3. 全焊透的三级焊缝可不进行无损检测。

4. 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。

请注意，焊缝外观检查应符合以下规定：
1. 焊缝外观成型应均匀一致，焊缝及其热影响区表面上不得有裂纹、未熔合、气孔、夹渣、飞溅、弧坑等缺陷。

2. 焊缝表面不应低于母材表面，焊缝余高宜在0～3mm范围内，向母材的过渡应平滑。

3. 焊缝表面每侧宽度应大于等于坡口表面宽度0.5mm。

4. 咬边的最大尺寸应符合相关规定。

以上信息仅供参考，具体请参照相关标准执行。

工艺管线焊缝探伤等级及合格标准

工程直径大于等于500mm
25
注解：
1、P=设计压力（Mpa） T=设计温度（℃） δ=主管厚度（mm） δb=支管厚度（mm） NPS=工程直径
2、VT=外观检测 RT=X射线检测 MT=磁粉检测 PT=着色渗透检测 UT=超声波检测
3、焊接接头的无损检测应执行JB4730-94 RT检测时： ①、检测比例大于5% Ⅱ级合格 ②、检测比例5% Ⅲ级合格
UT检测时： ①、检测比例100% Ⅰ级合格 ②、检测比例为局部 Ⅱ级合格
MT/PT检测时：Ⅰ级合格
4、在被检测的焊接接头中，固定焊的焊接接头不得少于40%，且不少于1个焊接接头。

5、焊接接头的抽样检测，如有不合格时，应按该焊工的不合格数加倍检验，若仍有不合格，则应全部检验。

6、按照GMAW或FCAW工艺进行的环缝焊接应按照5%的比例进行100%RT或UT检验。

7、无损检测时：①当设计文件规定采用超声波检测，应按设计文件规定执行；
②当设计文件规定采用射线检测但由于条件限制需改用超声波检测代替，应书面方式提请采用超声波检测方法，以获得赛科的批准并征得设计单位同意。

25。

焊缝无损探伤标准

焊缝无损探伤标准焊缝无损探伤检验应符合的规定：1.焊缝无损探伤检验必须由有资质的检验单位完成。

2.应对每位焊工至少检验一个转动焊口和一个固定焊口。

3.钢管与设备、管件连接处的焊缝应进行100％无损探伤检验。

4.管线折点处有现场焊接的焊缝，应进行100％无损探伤检验。

5.焊缝返修后应进行表面质量及100％的无损探伤检验，其检验数量不计在规定检验数中。

6.穿越铁路干线的管道在铁路路基两侧各l0m范围内，穿越城市主要干线的不通行管沟及直埋敷设的管道在道路两侧各5m范围内，穿越江、河、湖等的水下管道在岸边各10rn范围内的全部焊缝及不具备水压试验条件的管道焊缝，应进行100％无损探伤检验。

7.现场制作的各种承压管件，数量按100％进行，其合格标准不得低于管道无损检验标准。

8.焊缝的无损检验量，应按规定的检验百分数均布在焊缝上，严禁采用集中检验量来替代应检焊缝的检验量。

9.焊缝不宜使用磁粉探伤和渗透探伤，但角焊缝处的检验可采用磁粉探伤或渗透探伤。

焊缝探伤标准：1、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

2、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷。

3、焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

4、表面气孔：Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

焊缝的简介：连接板件板边不必精加工，板件无缝隙，焊缝金属直接填充在两焊件形成的直角或斜角的区域内。

为了便于施工，保证施工质量，保证对接焊缝充满母材缝隙，根据钢板厚度采取不同的坡口形式，当间隙过大（3～6mm）时，可在V形缝及单边V形缝、I形缝下面设一块垫板（引弧板），防止熔化的金属流淌，并使根部焊透。

为保证焊接质量，防止焊缝两端凹槽，减少应力集中对动荷载的影响，焊缝成型后，除非不影响其使用，两端可留在焊件上，否则焊接完成后应切去。

管道焊缝射线探伤数量和合格级别

SY4056<<石油天然气钢制管道对接焊缝射线照相及质量分
级>>
SY4065<<石油天然气钢制管道对接焊缝超声波探伤及质量分级>>
焊缝的射线探伤可用超声波代替，合格级别与射线探伤相同，超声波探伤数量不少于射线探伤数量。

当选用超声波探伤时，应对超声波探伤部位作射线复验，复验数量为规定探伤数量5％，且不得少于一条焊缝。

设计压力大于1.6Mpa 的管道环焊缝宜选用射线探伤。

低氢焊条在常温下4h应重新烘干，重复烘干次数不得超过两次。

焊缝等级分类及无损检测要求

焊缝等级分类及无损检测要求焊缝应根据构造的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原那么分别选用不同的质量等级，1. 在需要进展疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2〕作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或局部焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的构造和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他构造，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在适宜的光照条件下进展，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合以下规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在外表气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合以下要求:1 一级焊缝应进展100%的检验，其合格等级应为现行国家标准?钢焊缝手工超声波探伤方法及质量分级法?(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进展抽检，抽检比例应不小于20%，其合格等级应为现行国家标准?钢焊缝手工超声波探伤方法及质量分级法?(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进展无损检测。

管道的焊接与探伤的相关规范要求

管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。

规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。

GB/T 20801《压力管道规范工业管道》由六个部分组成：——第1部分：总则；——第2部分：材料；——第3部分：设计和计算；——第4部分：制作与安装；——第5部分：检验与试验；——第6部分：安全防护。

适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。

基础标准只是最低标准。

所以应在满足基础标准的前提下，通过其他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。

GB/T20801.4-2006 压力管道规范—工业管道第4部分：制作与安装对焊接作了基础性规定7 焊接7.1 焊接工艺评定和焊工技能评定7.2 焊接材料7.3 焊接环境7.4 焊前准备7.5 焊接的基本要求7.6 焊缝设置等作了详细可操作的规定。

TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，GC1 级管道的单面对接焊接接头，设计温度低于或者等于-200C的管道，淬硬倾向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。

GB/T20801.5-2006 压力管道规范—工业管道第5 部分检验与试验对检验与试验作了基础性规定6.1.1一般规定 a)压力管道的检查等级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五个等级，其中Ⅰ级最高，Ⅴ级最低；6.1.2按管道级别和剧烈循环工况确定管道检查等级：a) GC3 级管道的检查等级应不低于Ⅴ级；b) GC2 级管道的检查等级应不低于Ⅳ级；c) GC1 级管道的检查等级应不低于Ⅱ级；d) 剧烈循环工况管道的检查等级应不低于Ⅰ级。

6.1.3 按材料类别和公称压力确定管道检查等级：a)除GC3 级管道外，公称压力不大于PN50 的碳钢管道（本规范无冲击试验要求）的检查等级应不低于Ⅳ级；b) 除GC3 级管道外，下列管道的检查等级应不低于Ⅲ级：1)公称压力不大于PN50 的碳钢（本规范要求冲击试验）管道；2) 公称压力不大于PN110 的奥氏体不锈钢管道。
