低压塑壳断路器动作电流整定与故障处理
塑料外壳式断路器额定电流如何设定？
塑料外壳式断路器额定电流如何设定？厂家塑料外壳式断路器（简称塑壳式）型号标注与万能式断路器相差不大，型号中包含壳架等级、分段能力、脱扣器类型、脱扣器额定电流、极数、安装方式等。
表3塑壳断路器过电流脱扣器的电流整定值与万能式断路器相同，壳架式断路器的壳架等级是断路器尺寸的表征，一个壳架等级含多个额定电流，对于可调型脱扣器，脱扣器过载长延时整定电流≤断路器额定电流≤壳架电流。
对于不可调型脱扣器，脱扣器过载长延时整定电流=断路器额定电流≤壳架电流。
万能式断路器的过电流脱扣器均为电子式，其整定值可调。
而塑壳式断路器的过电流脱扣器有单磁式、热磁式、电子式，其整定值可调或不可调——电子式均可调，热磁式有热磁均可调型、热可调磁不可调型、热磁均不可调型，单磁式有单磁可调型及单磁不可调型。
不同厂家或同一厂家的不同产品都有不同，具体见各厂家样本。
应用举例一台三相380V，30kW的设备，其额定电流为=57A，计算短路电流为37kA，设计者选择断路器型号为NSX100NTM63A，过载长延时整定电流==63A。
设备到货后，设备功率为35kW，其额定电流为=67A，虽设计阶段选择了热磁可调型断路器，但因为脱扣器过载长延时整定电流=断路器额定电流，无法调到更高，故仍无法满足使用需求，只得更换断路器脱扣器或整个断路器（和过电流脱扣器安装方式有关，如为固定安装式，则需更换整个断路器；如为模块化安装式，只需更换脱扣器）。
如设计阶段选择断路器型号为NSX100NTM80A，过载长延时整定电流=0.8=63A。
设备到货后，通过调节旋钮重新设定保护电流值，即过载长延时整定电流==80A即可满足要求，避免因设备到货实际电流增大而更换脱扣器，此为可调型脱扣器的优势。
如选择不可调型脱扣器，则不存在以上所说的调整过程，遇实际额定电流与设计时额定电流不符的情况时，需更换断路器。
2.2.3设计者应注意的问题设计者对塑壳式断路器过电流脱扣器整定电流的通常不标注，原因很多，主要有以下几点：1）低压配电系统中使用塑壳式断路器非常多，逐个标注不现实。
低压断路器的整定-精选文档
低压断路器的结构
• 低压断路器主要有触点系统、灭弧装置、 保护装置、和传动机构等组成。 • 保护装置和传动机构组成脱扣器。 • 低压断路器符号 • QA
3.低压断路器结构及原理
热脱扣器
按钮
电磁脱扣器
符号
QF
接线柱
DZ5系列断路器有三对主触头，一对常开辅助触头和一对常闭辅助触头。 按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路； 当电路出现短路、过载等故障时，断路器会自动跳闸切断电路。
低压断路器
1．种类 （1）万能式断路器 （2）塑料外壳式断路器 （3）电动斥力式限流断路器 （4）剩余电流保护断路器 （5）直流快速断路器 （6）灭磁断路器
低压断路器
2．低压断路器的选用要点 表示低压断路器性能的主要指标有分 断能力和保护特性。 分断能力是指开关在指定的使用和工 作条件及在规定的电压下接通和分断的 最大电流值（kA）。 保护特性主要分为过电流保护、过载 保护和欠电压保护三种。
I N I js
式中
I N ——低压断路器的额定电流，A；
I js——线路的计算电流或实际电流，A。
如果环境温度低于 +40℃，则电器产品温度每 低1℃，允许电流比额定电流值增加0.5%。但增 加总数不得超过20％。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
调整再扣接触面至规定值
更换双金属片 调整衔铁与铁心的距离或更换断路 器 检查原因并更换主触头 调高整定值至规定值

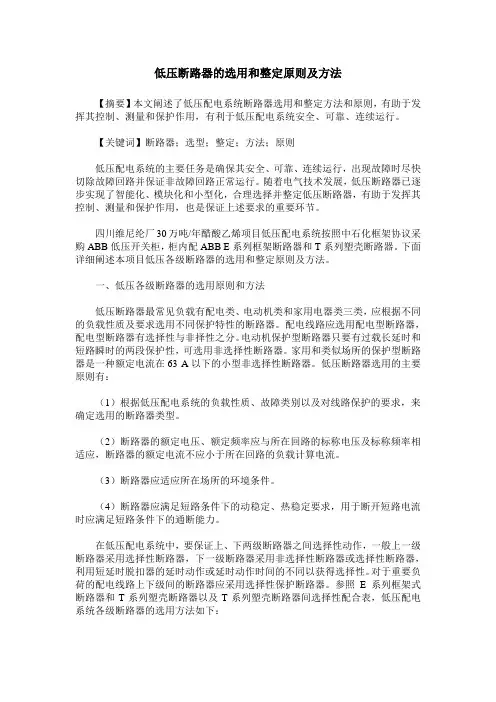

低压断路器的选用和整定原则及方法
低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。
【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。
随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。
四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。
下面详细阐述本项目低压各级断路器的选用和整定原则及方法。
一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。
配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。
电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。
家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。
低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。
（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。
（3）断路器应适应所在场所的环境条件。
（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。
在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。
对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。
低压断路器参数说明
塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。
随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。
这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。
实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。
然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB 的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。
选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。
为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。
2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。
In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。
Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。
低压断路器的整定
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检查施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
低压断路器
2 ）当配电线路不考虑电动机的起动电流 时，按下式计算整定值 I szd KI jf 式中 I jf ——配电线路的尖峰电流，A； K ——可靠系数，一般取1.35。 3）当配电线路考虑电动机的起动电流时， 按下式计算整定值 I szd KI SMz （4） 式中 ——正常工作电流和可能出现的自起 I SMz 动电机 的起动电流的总和，A。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
自动空气断路器(自动开关)
可实现短路、过载、失压保护。 锁钩
释放弹簧
过流 脱扣器
欠压 脱扣器
主触点 手动闭合
动画
连杆装置
衔铁释放
自动空气断路器原理图
断路器的保护及选择要点
• 额定电流在600A以下，且短路电流不大时，可选用塑壳 断路器；额定电流较大，短路电流亦较大时，应选用万能 式断路器。 一般选用原则为： (1)断路器额定电流≥负载工作电流； (2)断路器额定电压≥电源和负载的额定电压； (3)断路器脱扣器额定电流≥负载工作电流； (4)断路器极限通断能力≥电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣 器整定电流≥1.25； • (6)断路器欠电压脱扣器额定电压=线路额定电压。
低压配电的故障处理
低压配电的故障处理低压配电系统是指电力系统中从变电所到用户用电设备之间的输配电系统。
在低压配电系统中，由于设备众多、线路复杂，故障发生的可能性也较大。
为了保证低压配电系统的正常运行，及时处理故障是非常重要的。
低压配电系统的故障处理主要包括故障的排查、定位和修复。
下面将详细介绍低压配电系统故障处理的步骤和方法。
首先，在发生故障时，需要及时排查故障的原因。
可以通过观察设备是否正常运行、听取用户反映的问题以及检查设备的运行记录等方式来初步确定故障的范围和可能的原因。
例如，如果用户反映某一台设备无法正常运行，可以先检查该设备的供电线路是否正常、设备是否有异常声响等。
其次，根据初步排查的结果，进行故障定位。
可以通过检查设备的电气连接、测量设备的电压、电流和阻抗等方式来确定故障出现的位置。
例如，如果发现某一台设备的电压较低，可以通过测量该设备所在线路的电流和阻抗来判断是否存在线路接触不良或短路等问题。
然后，根据故障定位的结果，进行故障修复。
根据具体情况，可以采取不同的修复方法。
例如，如果发现某一台设备的电气连接有问题，可以重新连接或更换连接器；如果发现某一条线路存在接触不良或短路问题，可以进行线路绝缘处理或更换线路。
在低压配电系统故障处理过程中，需要注意以下几点：1. 安全第一。
在进行故障排查和修复时，应注意个人安全和设备安全。
必要时可以断开电源或采取其他安全措施。
2. 系统维护。
定期对低压配电系统进行巡检和维护，及时发现并修复潜在故障，可以减少故障发生的可能性。
3. 故障记录。
对每一次故障进行详细记录，包括故障原因、处理方法和修复结果等。
这样可以为后续的故障处理提供参考。
4. 人员培训。
对从事低压配电系统运维工作的人员进行培训，提高其对故障处理的能力和技术水平。
总之，低压配电系统的故障处理是保证系统正常运行的关键环节。
通过合理的排查、定位和修复方法，可以及时解决故障，提高系统的可靠性和稳定性。
同时，加强系统维护和人员培训也是预防故障发生的重要措施。
低压系统短路电流计算和断路器整定
第28卷 第6期2021年6月仪器仪表用户INSTRUMENTATIONVol.282021 No.6低压系统短路电流计算和断路器整定庄 馨，张 浩（北京石油化工工程有限公司，北京 100107）摘 要：短路故障是电气故障中最常见、危害最大的一类，短路电流计算是低压配电系统设计的重要环节之一。
石油化工工程项目设计中，用电设备特别是电动机的功率都较大，发生短路时，往往需要考虑电动机反馈电流的影响。
因此，短路电流的计算及断路器的整定变得较为复杂。
本文拟在通过对低压系统短路电流的计算以及结合工程项目实例，说明存在大功率异步电动机的低压系统中断路器的选择整定及校验方法。
关键词：短路电流；断路器整定；过电流脱扣器；异步电动机中图分类号：TM74 文献标志码：ACalculation of Current in Short-Circuit and Setting of CircuitBreaker for Low Voltage SystemZhuang Xin ，Zhang Hao（Beijing Petrochemical Engineering Co., LTD., Beijing, 100107,China）Abstract：Short circuit fault is the most common and harmful electrical fault. The short-circuit current calculation is an import part of the low voltage distribution system design. In petrochemical engineering project design, the power of electric equipment, especially motor, is very high. When short circuit occurs, the influence of motor feedback current should be considered. Therefore, the calculation of short circuit current and the setting of circuit breaker become more complicated. This paper explains the setting and calibration method of circuit breaker in low voltage system with high power asynchronous motor by the calculation of low-volt-age system short-circuit current and combined with the engineering project example.Key words：short-circuit current；circuit breaker setting；overcurrent release；asynchronous motorDOI:10.3969/j.issn.1671-1041.2021.06.007文章编号：1671-1041(2021)06-0033-050 引言在三相交流系统中，短路电流值因短路类型及短路点发生的位置不同而有较大差异。
低压断路器整定值标准
低压断路器整定值标准
低压断路器的整定值标准因用途和保护需求而异。
以下是一些常见的整定值标准：
1. 长延时脱扣器（L）：用于过载保护，整定电流应接近但不小于电动机的
额定电流，且在倍整定电流下的动作时间应大于电动机的启动时间。
2. 瞬动脱扣器（S）：用于短路保护，整定电流应为电动机启动电流的2～倍。
3. 热保护：一般塑壳的热保护可整定的范围为，即断路器额定电流的～1倍。
4. 短路保护电流（Isd）：可整定的范围一般为4-12Ir，即额定电流的4～
12倍。
请注意，这些标准仅供参考，实际应用中需要根据具体设备和情况进行调整。
如有疑问，建议咨询专业电气工程师或厂家。
低压断路器维修施工方案
低压断路器维修施工方案1. 引言低压断路器广泛应用于电力系统中，负责对电路中的电流进行保护、控制和隔离。
随着设备使用时间的增加，断路器可能会出现故障或需要进行维护和修复。
本文档将介绍低压断路器维修施工方案，包括维修前的准备工作、维修过程中的注意事项以及维修后的测试和验收。
2. 维修前准备工作在进行低压断路器的维修前，需要进行以下准备工作：2.1 安全措施维修前必须确保安全措施已经到位，包括断电、拆除电源线、安装警示标志等。
确保没有电流通过的情况下才能展开维修工作。
2.2 工具和设备准备准备维修所需的工具和设备，包括螺丝刀、电压表、电路测试仪等。
确保这些工具和设备都处于良好状态，准备充足。
2.3 维修手册和规范熟悉低压断路器的维修手册和规范，了解维修流程和步骤。
按照相关的规范进行操作，确保维修的准确性和安全性。
3. 维修过程进行低压断路器的维修时，需要注意以下几个方面：3.1 拆卸和清洁首先，断开电源，并使用合适的工具拆卸断路器外壳。
拆卸时要小心，确保不损坏断路器内部的元件。
然后，对断路器进行清洁，去除灰尘和污垢。
可以使用无水酒精或干净的软布进行清洁。
3.2 检查和更换损坏部件检查断路器内部的各个部件和连接线路，查找损坏或松动的部件。
对于损坏的部件，需要进行更换。
在更换部件时，要注意选择与原件相匹配的新部件，并按照正确的方法进行安装。
3.3 连接和接线当更换损坏部件后，重新连接和接线。
确保连接牢固，接线正确，不会出现接触不良或短路的情况。
使用电路测试仪等设备来检查连接和接线的质量。
3.4 维修记录在维修过程中，要详细记录维修的各个步骤和操作。
包括拆卸和清洁的日期、更换部件的型号和数量、连接和接线的过程等。
这些记录有助于日后的维护和维修工作。
4. 维修后测试和验收在完成低压断路器的维修后，需要进行测试和验收。
测试的内容包括：4.1 耐压测试使用电压表或绝缘电阻测试仪进行耐压测试，确保断路器的绝缘性能满足要求。
低压配电柜常见故障及排除探讨
低压配电柜常见故障及排除探讨作者：何柏群来源：《华中电力》2013年第11期华中电力10月摘要：随着我国工业自动化的迅猛发展，工业用电量也日益增大，为了保证用电的安全性和可靠性，避免触电事故，对低压配电柜进行故障排除是必不可少的。
本文先是对低压配电柜进行了简单的介绍，然后深入分析并探讨了低压配电柜常见故障及相应的排除方法。
关键字：低压配电柜故障排除引言：随着工程技术的不断发展，低压配电柜在工程中应用的越来越广泛，如果对低压配电柜的故障不进行及时的排除，在配电柜运行工作中会产生一定的危险，影响用电的安全性和可靠性。
因此，对低压配电柜常见故障及排除的研究显得尤为重要。
1.低压配电柜的简介低压配电柜是指由一个或多个低压开关与相关的测量、控制、保护和信号等辅助的元器件，按照技术要求，完成机械和电气设备的连接，组装在一起的交、直流电压在1000V以下的成套电气装置。
低压配电柜可以在石油、冶金、化工、发电厂、高层建筑和纺织等行业中作为配电、输电和电能转换应用。
我国低压配电柜市场随着智能电网、基础设施的建设实施、制造业的投资以及新能源行业的发展，近年来一直保持快速增长的态势。
根据有关数据显示， 2010年，我国低压配电柜的市场销售总额达106.33亿元，同比增长11.2%；2011年，我国低压配电柜的市场销售总额达119.60亿元，同比增长12.5%。
低压配电柜在我国市场前景一片大好，大量的市场需求同时也引发了配电柜的故障处理等问题，现就低压配电柜的故障排除进行分析。
2. 低压配电柜的故障排除2.1塑壳断路器不能合闸断路器是指在正常的回路条件下可以开断、关合和承载电流，并且在规定时间内，可以在异常回路条件下可以开断和承载电流的开关装置。
塑壳是指塑料绝缘体进行装置的外壳，可以有效地隔离接地金属和导体。
塑壳断路器不能合闸的原因归结如下：进线端没有电源，而断路器带有欠压线圈；先前跳闸可能是过载或出线侧短路故障引起的，而脱扣器动作后没有及时的复位；塑壳断路器的操作机构坏了等。
塑壳式断路器产品知识
**M1LE-250/4300 Ui:800V; Ue:AC400V; In:100A,125A,160A,180A,200A,225A,250A; 过电流脱扣器类型:热磁式; 使用类别:A类;漏电脱扣器的类型:电子式; Ics:25kA;Icu:50kA; IΔn:0.1A/0.3A/0.5A; AC型;I△m:12.5kA; 3P+N(3个保护极,N极不可开闭)
二、新品塑壳断路器介绍
**M1断路器 型号及含义：
用途及使用说明：
**M1系列塑料外壳式断路器(以下简称断路器) 额定绝缘电压至800V(63型为500V)，适用于交流50Hz，额定工作电 压至690V，额定工作电流从10A至250A（1250A）的配电网络电路中，用来分配电能和保护线路及电源设备免受过 载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。 该断路器具有体积小、分断高、飞弧短等特点，是用户使用的理想产品。可垂直安装(即竖装)，亦可水平安装(横 装)，且具有隔离功能。 该系列产品壳架等级有125A、250A（从63A～630A的产品还有63、100、400、630、800壳架，部分产品还带有透 明盖，客户可随时观察产品内部运行情况）。
断路器与漏电断路器的故障分析
常见故障及解决方法
塑壳断路器与小型断路器的区别
3
一、低压断路器介绍 概念
发电 变电 输电 变电 配电 用电
强电的作用是处理能源（电力),作为动力源,弱电的作用是处理信息， 即信息的传送和控制
10kV及其以下的电压线路称为配电线路,在电力系统中，36V以下的电 压称为安全电压，1000V以下的电压称为低压，1000V以上的电压称 为高压。
断路器的整定什么意思？断路器应该如何选择和整定呢？图文讲解！
断路器的整定什么意思？断路器应该如何选择和整定呢？图⽂讲解！好消息！断路器整定值是指断路器整定的动作电流。
⽐如⼀个断路器额定电流是200A，即In=200。
⼀般塑壳的热保护可整定的范围为0.6-1In，如果整定为0.6，则表⽰整定值为120A，即电流超过120A时，断路器会在⼀定时间后分闸（具体的分闸时间参照断路器的电流时间曲线）。
另有⼀个电流是短路保护电流Isd。
可整定的范围⼀般为4-12Ir。
如果整定为10（10Ir,如前即1200A），则电流⼀旦过1200A，断路器马上跳闸（没有延时）。
那么断路器具体应该如何选择和整定呢？我们⼀起来看看以下详细介绍：断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在⼀个绝缘的⾦属框架内，常为开启式，可装设多种附件，更换触头和部件较为⽅便，多⽤在电源端总开关。
过电流脱扣器有电磁式，电⼦式和智能式脱扣器等⼏种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在⼀定范围内调整。
框架断路器适⽤交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电⽹络中,主要⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之⽤。
1250A以下的断路器在交流50Hz电压380V的⽹络中可⽤作保护电动机的过载和短路。
框架式断路器还经常应⽤于变压器400V侧出线总开关、母线联络开关、⼤容量馈线开关和⼤型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端⼦外触头、灭弧室、脱扣器和操作机构等都装在⼀个塑料外壳内。
辅助触点，⽋电压脱扣器以及分励脱扣器等多采⽤模块化，结构⾮常紧凑，⼀般不考虑维修，适⽤于做⽀路的保护开关。
塑壳断路器通常含有热磁跳脱单元，⽽⼤型号的塑壳断路器会配备固态跳脱传感器。
塑壳断路器的故障处理
塑壳断路器的故障处理介绍塑壳断路器是一种集断路和保护为一体的电气设备。
其外壳采用塑料材料制成，因此具有防尘、防潮、防火、绝缘性能好等优点，常用于住宅、商用建筑和工厂等场合中。
然而，在实际使用中，由于各种原因，塑壳断路器可能会出现故障。
本文将探讨塑壳断路器出现故障时的处理方法。
塑壳断路器常见故障1.跳闸频繁：塑壳断路器的主要功能是在电路过载或短路时自动跳闸，保护电器设备和人身安全。
如果塑壳断路器在正常负载下频繁跳闸，则可能是断路器内部元件老化或电气连接紧固松动，需要更换或紧固。
2.无法跳闸：如果塑壳断路器在电路负载异常时没有跳闸，则可能是内部触点弹簧松动或故障，需要进行更换或修理。
3.发热：如果塑壳断路器在正常使用状态下发热，则可能是内部接触不良或导线接触区域接触不良，需要检查或更换相关部件。
4.电弧：电弧会对电气设备造成破坏，危及人身安全。
如果塑壳断路器电弧过大，则可能是内部触点磨损或烧蚀，需要进行更换。
解决方案1.检查塑壳断路器的连接：断路器连接应紧固，否则可能导致接触不良。
通过检查连接器的松动和腐蚀，以确保接触良好，防止发生火灾等安全事故。
2.检查电路负载：如果电路负载过大，则可能导致塑壳断路器频繁跳闸或无法跳闸。
在这种情况下，将负载平衡到不同的断路器上，或者提高电路容量。
3.更换元件：如果塑壳断路器出现内部元件老化或故障，应更换相应的元件，以确保正常运行。
4.清洁和维护：对于长期使用的断路器，应定期进行清洁和维护，以确保其正常工作。
清洗塑壳断路器时应注意使用干净的软布或刷子，不要使用尖锐的物体，以免损坏外壳。
5.性能测试：在进行处理故障后，应对塑壳断路器进行性能测试，确保其正常工作，以预防再次出现故障。
结论塑壳断路器是现代电气系统中不可或缺的设备之一，因为它可以保护电器设备和人员安全。
然而，在使用中，塑壳断路器可能会出现故障。
对于这些故障，正确的处理方法是从连接、负载、元件、清洁和维护、性能测试等方面入手进行检查和处理，以确保塑壳断路器的正常运行。
CM3系列塑壳断路器
CM3系列塑壳断路器CM3E 系列电子式塑壳断路器电动机的端子电压低于电动机额定电压，起动电流将增大，造成跳闸。
少（P=IUcos Φ）； 2)合理确定断路器的额定电流及瞬时保护动作电流倍数。
3)如果电动机带载起动，则应检查负载是否正常，如机械部分运行有堵转、杂音等现象，其运行不良将造成起动困难，电流骤增，起动时间过长，引起跳闸。
另外，如水泵、输送带等设备若带负荷起动，起动时间过长而跳闸。
1)检查电动机（负载）的机械部分运行情况； 2)合理确定断路器的额定电流及瞬时保护动作电流倍数。
运行中，断路器有时有跳闸现象发生。
1)三相负载不平衡而造成过载跳闸1)查明三相电流是否比较平衡。
2)选用连接的电缆或铜排截面太小容易发热，使断路器跳闸。
1)查明连接的电缆或铜排截面多大，长度多少；2)按样本正确选用连接电缆或铜排的截面； 3)合理选择连接的电缆或铜排的长度。
3)若连接螺钉没拧紧或接触不良造成接触电阻升高，大量发热甚至烧熔，使断路器跳闸。
1)查明断路器与电缆、铜排连接是否可靠； 2)拧紧断路器与电缆、铜排的连接螺丝。
4)插入式或抽出式安装时，接插件若松动接触不良，则会严重发热，引起跳闸。
1)查明插件接触情况； 2)可靠连接插件。
断路器运行中发生短路越级跳闸。
可能有以下二类情况：1) 塑壳断路器不跳闸，万能式断路器跳闸； 2) 低压断路器（含塑壳断路器和万能式断路器）不跳闸，高压保护电器跳闸一般属各串接断路器保护特性匹配选择不当，没有合适的安全事件。
分析时应了解线路情况，包括链接电缆的长度与截面，短路故障发生时间等。
1) 现场检查断路器状态，如无拒分现象，则产品应判为正常； 2) 测试特性，判断断路器合格与否； 3) 合理选用断路器。
CM3ZL/ZH 系列自动重合闸带剩余电流保护塑壳断路器电流将增大，造成跳闸。
2)合理确定断路器的额定电流及瞬时保护动作电流倍数。
3)如果电动机带载起动，则应检查负载是否正常，如机械部分运行有堵转、杂音等现象，其运行不良将造成起动困难，电流骤增，起动时间过长，引起跳闸。
(完整版)低压断路器参数及设定
断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。
根据不同需要，断路器可配备不同的继电器或脱扣器。
脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。
低压断路器一般由脱扣器来完成其保护功能。
标明低压断路器电流特性的参数很多，容易混淆不清。
在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。
要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。
1 断路器的额定电流参数国标《低压开关设备和控制设备低压断路器》GB14048.2-94(等效采用IEC947-2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义：——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。
对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。
——断路器壳架等级额定电流1nm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。
国标GB14048.2-94中对断路器额定电流的定义与我们通常所说的概念有些不同。
当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。
例如当我们选择一只DZ20Y-100/3300-80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。
多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。
也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。
“断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。
塑壳断路器常见故障16页PPT
13.04.2020
13
13.04.2020
14
13.04.2020
6
分励脱扣器不能使断路器分断 原因分析
供电电压不合适 再扣行程不够 分励再扣零件损坏 分励线圈短路烧损 分励安装错误 脱扣顶针与牵引杆距离不适宜
13.04.2020
•电压： a.c. 24V ～220V d.c. 50Hz 220V 380V
•整个断开时间 < ms •无断开辅助开关： (线圈 可长时间加电) •70%-110%之间时，分励 能可靠使断路器脱扣
13.04.2020
1
塑壳断路器常见故障
d) 插入式或者抽出式安装，插接件松动也会引起接 触不良严重发热，引起开关跳闸；查明插接件接 触情况，保证插件可靠连接
e) 2. 断路器用于电动机保护，在启动过程中开关 跳闸，导致启动失败
a) 若电动机直接启动，则启动电流至少是运行电流 的8倍，甚至是10倍以上，如果选用额定电流、 瞬时保护电流整定值不当，则会在启动过程中跳 闸，启动失败；查明所带负载是否是电动机直接 启动，启动电流是多少？合理确定断路器的额定 电流和瞬时保护电流
8
辅助报警触头信号输出异常
原因分析 辅助报警与开关配合位置行程不适宜 辅助报警动作零件损坏 断路器驱动辅助报警的执行零件损坏 通电烧损 安装错误
报警触点
13.04.2020
辅助触点
9
漏电断路器的故障处理
一．刚投入运行就跳闸 1)三相电源线，包括零线没有在同一方向穿过零序 电流互感器，改正接线即可。 2）安装漏电断路器与未安装漏电断路器的线路在 电气上有连接，将两种电路分开即可。 3)线路中存在一火一地负荷，消除这样的负荷即可。 4)穿过零序电流互感器的工作零线有重复接地现象， 应消除重复接地。 5)漏电断路器本身有故障，应更换。
塑壳断路器常见故障
产品选型与使用注意事项
产品选型
根据实际需求选择合适的塑壳断路器型号， 确保其性能参数符合使用要求。
使用注意事项
在使用过程中，应严格按照产品说明书操作， 避免违规操作导致塑壳断路器损坏或性能下 降。
THANKS
感谢观看
热故障诊断与排除
总结词
热故障表现为断路器过热或烧毁，需 要检查断路器的电流和温升是否正常。
详细描述
监测断路器的运行温度和电流，检查 触头是否烧蚀、氧化或松动，必要时 进行清理、紧固或更换。同时，确保 断路器的散热良好，避免过热导致性 能下降或损坏。
电气故障诊断与排除
总结词
电气故障表现为断路器无法正常分合闸或误动作，需要检查控制电路和辅助触点是否正 常。
绝缘距离减小
断路器内部结构发生变化，如零部件 松动、位移等，可能减小绝缘距离， 引发绝缘故障。
04
故障诊断与排除方法
机械故障诊断与排除
总结词
机械故障通常表现为断路器操作不灵活或无法正常动作，需 要检查断路器的机械部件是否正常。
详细描述
检查断路器的操作机构、连杆、弹簧等部件是否正常，有无 卡滞、变形或损坏现象。对于有问题的部件进行更换或修复 ，确保断路器操作灵活可靠。
导电不良
导电部分接触不良或锈蚀等问题 可能导致断路器在运行过程中出 现异常发热或电弧放电等现象。
绝缘故障
绝缘材料损坏
由于机械应力、电场作用等因素的影响，断路器的绝缘材料可能发生损坏，导致 绝缘性能下降。
绝缘距离减小
由于制造工艺、安装不当等原因，断路器的绝缘距离可能减小，导致电气性能下 降或发生短路等故障。
热故障原因
过载
当电流超过断路器的额定电流时，会产生大量的 热量，若热量不能及时散发，会导致热故障。
低压塑壳断路器动作电流整定与故障处理
低压塑壳断路器动作电流整定与故障处理摘要：本文主要阐述了低压塑壳断路器动作电流整定，对低压断路器常见故障进行了分析，并提出了这些故障的一般处理措施。
关键字：低压塑料外壳断路器动作电流整定故障处理低压断路器又称自动开关或自动空气断路器，是低压配电系统中重要的控制电器之一，能承载、接通、分断正常工作电流，亦能接通、短时承载及分断短路电流的电器。
按结构可分框架式断路器（万能式断路器）和塑壳式断路器两大类。
塑壳式断路器型号比较多，如CM1型、HM3型、DZ20型、HSM1型、RM1型、S1N型、S2N型、LJM2E 型等，具有结构紧凑、体积小、分断高、飞弧短、可自行设定保护特性，操作简单等优点，目前广泛应用在配电低压系统中，一般安装在配电变压器低压侧配电箱内，保护线路和电源设备不受损坏。
一、低压塑壳断路器动作电流整定塑壳式断路器的保护系统是热动—电磁脱扣器型，过载长延时动作采用热双金属元件脱扣，短路瞬时动作采用电磁铁系统动作。
长延时动作功能是为了满足过负荷保护的需要，而瞬时动作功能则是为了满足短路保护的需要，配电网中的过负荷和短路现象也都有瞬时性或永久性之分，加之配电网结构往往由多级开关设备组成。
因此，只有同时具备两种功能，才有可能使保护装置的动作具有选择性、速动性、灵敏性和可靠性。
（一）配电变压器低压总断路器的动作电流整定。
1、瞬时脱扣器的动作电流应避开网络中出现的尖峰负荷，并能在最小短路电流的情况下正确动作，一般为控制器额定电流的5-10倍。
如断路器额定电流大于250A 时，瞬时动作电流整定值可在5-10倍中选择，一般在订货时提出要求，由制造厂整定出厂。
2、长延时脱扣器的动作电流可根据配电变压器低压侧允许的过负荷电流来确定。
（二）配电变压器低压分路断路器的动作电流整定。
配电变压器低压分路断路器脱扣器的动作电流应比上一级脱扣器的动作电流至少低一个级差。
具体整定方法如下：1、瞬时脱扣器的动作电流应避开回路中出现的尖峰负荷。
