射频指标及测试方法精品PPT课件
合集下载
Wi-Fi射频测试技术
FHSS技术采用的方式较为简单，这也限制了它所能获得的最大 传输速度不能大于2Mbps，这个限制主要是受FCC规定的子频道的 划分不得小于1MHz。这个限制使得FHSS必须在2.4G整个频段内 经常性跳频，带来了大量的跳频上的开销。
OFDM（正交频分复用）
正交频分复用技术OFDM是一种多载波发射技术，它将可用频谱划分为 许多载波，每一个载波都用低速率数据流进行调制。它获取高数据传输率的 诀窍就是，把高速数据信息分开为几个交替的、并行的BIT流，分别调制到 多个分离的子载频上，从而使信道频谱被分到几个独立的、非选择的频率子 信道上，在AP与无线网卡之间进行传送，实现高频谱利用率。
MCS
空间流
调制方式
0
1
CCK
1
1
CCK
2
1
PBCC
3
1
PBCC
4
1
OFDM
5
1
OFDM
6
1
OFDM
7
1
OFDM
8
1
OFDM
9
1
OFDM
10
1
OFDM
11
1
OFDM
编码率
传输速率 5.5 11 22 33 6 9 12 18 24 36 48 54
备注 b/g b/g b/g b/g g g g g g g g g
定义了推荐方法和公用接入点协议，使得接入点之间能够交换需要的信息，以支持分 布式服务系统，保证不同生产厂商的接入点的互联性，例如支持漫游。
2003年推出，工作在2.4GHz ISM频段，组合了802.11b和802.11a标准的优点，在兼容 802.11b标准的同时，采用OFDM调制方式，速率可高达54Mbps。
OFDM（正交频分复用）
正交频分复用技术OFDM是一种多载波发射技术，它将可用频谱划分为 许多载波，每一个载波都用低速率数据流进行调制。它获取高数据传输率的 诀窍就是，把高速数据信息分开为几个交替的、并行的BIT流，分别调制到 多个分离的子载频上，从而使信道频谱被分到几个独立的、非选择的频率子 信道上，在AP与无线网卡之间进行传送，实现高频谱利用率。
MCS
空间流
调制方式
0
1
CCK
1
1
CCK
2
1
PBCC
3
1
PBCC
4
1
OFDM
5
1
OFDM
6
1
OFDM
7
1
OFDM
8
1
OFDM
9
1
OFDM
10
1
OFDM
11
1
OFDM
编码率
传输速率 5.5 11 22 33 6 9 12 18 24 36 48 54
备注 b/g b/g b/g b/g g g g g g g g g
定义了推荐方法和公用接入点协议，使得接入点之间能够交换需要的信息，以支持分 布式服务系统，保证不同生产厂商的接入点的互联性，例如支持漫游。
2003年推出，工作在2.4GHz ISM频段，组合了802.11b和802.11a标准的优点，在兼容 802.11b标准的同时，采用OFDM调制方式，速率可高达54Mbps。
最新射频微波测量技术课件ppt
频率 脉宽 方差
信息
成都信息工程学院
射频微波测量
第一章 引言
12
信息
信息是人类对信号特征及其变化赋予或抽 象出 的特定含义；
可以从信号的存在特征中提取信息； （信号 特征的测量）
可以从信号特征的变化规律中提取信息； （网络测量）
可以利用对信号特征的控制和检测传递信息。 （通信）
成都信息工程学院
射频微波测量
第一章 引言
13
信息
信息源
发出信号
信号特征 测量分析
获取信息
信号源
激励信号
被测 网络
响应信号
信号特征比对 网络信息反求
载波 信号
调制
调制信号
发 送
传输
接 收
调制信号
解调
信息 再生
信息 注入
成都信息工程学院
射频微波测量
第一章 引言
14
电信号 ☺对电磁场存在特征的物理表达和数学描述 电磁场某一特征的表征量对时间的变化关系
射频微波测量
第一章 引言
5
成都信息工程学院
射频微波测量
第一章 引言
6
成都信息工程学院
射频微波测量
第一章 引言
7
dBm, dBw, dBμv
dBm: 10lg(P/1mw)
dBw: 10lg(P)
dBμv: 20lg(U/1μv)
dBuV=90+dBm+10*log(R)
dBuV = 107+dBm (50欧姆) dBuV = 108.75+dBm (75欧姆)
如电压、电流、场强、电势、磁通等等
傅立叶级数与傅立叶变换 u(t) <=> U(f)
射频测试技术 课件-文档资料57页
基本使用操作 －8714ET
校准（CAL）功能 校准分传输和反射的校准，简述如下： 在测试传输状态下，连接好待校准的电缆 和衰减器，按CAL按键，按照屏幕提示选 择Response按键，再按Measure Standard完 成传输的校准。
PRESET功能 按PRESET按键可使仪表恢复到初始状态。
外部衰减量设置 为了读数方便，一般需设置外部衰减量， 按ModeSetup键，屏幕出现子菜单，选择 子菜单中的input ，再选择Ext Atter ，选 择Base，按数字键，输入要设置的衰减 量数据。
基本使用操作 －E4406A
测量功能选择
按Measure键，屏幕出现子菜单，其所测试
的功能如下：
FORMAT按键常用功能 按下FORMAT按键，屏幕上出现二级菜单， 每次只能选中一个，其功能如下： Log Mag键可选中测量单位为dB； Lin Mag键选中测量单位为线性单位； SWR按键选中驻波比测量； Delay按键选中被测件的传输延迟；
MEAR1和MEAR2按键 对 于 8714ET 而 言 ， MEAR1 按 键 选 择 用 于 测量传输；MEAR2按键用于选择测量驻波 比。详情请参考屏幕提示。
按照顺序操作Mode、CDMA Format、IS－95A 按键进入CDMA信号特性设置菜单，可以进行 如下设置：
CDMA on/off 选择，On表示CDMA信号。 Multicarrier 选择单载波或三载波CDMA信号 Setup Select 选择pilot（导频）、9CH、32CH、
64CH CDMA 信号。
按功能分为以下几大类： 1、信号源系列 2、频谱仪系列 3、网络分析仪系列
射频测试仪器介绍
常用的网络分析仪：
射频测试技术 课件-57页PPT精选文档
E4402频谱分析仪（24万）
工作频率：30Hz－3GHz 射频输入端阻抗：50欧 输入幅度极限值：+30dBm
可以通过GPIB 和 RS-232 监控
可用于测试三阶互调、通道功率、 ACPR等指标，但主要用于测试信号 的频谱特性。
射频测试仪器介绍
E4402频谱仪
射频测试仪器介绍
正确校准仪器
正确校准仪器是保证测试准确度的关键，用信 号源和频谱仪校准电缆损耗时，推荐信号源输出 电平为0dBm，用网络分析仪测试无源器件时推荐 网络分析仪输出功率为0dBm。但要注意射频仪器 上电后需预热至少5分钟后再行校准。
仪器使用注意事项
正确连接测试仪器
被测件与仪器连接时，要求先连接被测 件输出端，尤其对于大功率设备；对于 测试双向信号传输的设备，当其输出功 率较大时，要求在信号源输出端连接隔 离器，在频谱仪或网络分析仪输入端连 接衰减器。
HP8561/2/3频谱分析仪（30万）
工作频率：30Hz ~ 6.5GHz
快数字分辨率带宽 ：1, 3, 10, 30 和 100 Hz
可以通过GPIB 接口监控
适用于数字无线电和相噪测量的测 量邻道功率，信道功率，载波功率。
射频测试仪器介绍
HP856X系列频谱分析仪
射频测试仪器介绍
设定工作频率
当工作模式选定后，压按Frequency键，在数字 按键键入所需频率，根据屏幕提示信息，压下 重相应按键，便可设置工作频率。
基本使用操作 －E4406A
内部衰减量设置 按ModeSetup键，屏幕出现子菜单，选择 子菜单中的Input，再选择Input Atter，按 数字键，输入要设置的衰减量数据，或 将内部衰减量设置为自动。
工作频率：30Hz－3GHz 射频输入端阻抗：50欧 输入幅度极限值：+30dBm
可以通过GPIB 和 RS-232 监控
可用于测试三阶互调、通道功率、 ACPR等指标，但主要用于测试信号 的频谱特性。
射频测试仪器介绍
E4402频谱仪
射频测试仪器介绍
正确校准仪器
正确校准仪器是保证测试准确度的关键，用信 号源和频谱仪校准电缆损耗时，推荐信号源输出 电平为0dBm，用网络分析仪测试无源器件时推荐 网络分析仪输出功率为0dBm。但要注意射频仪器 上电后需预热至少5分钟后再行校准。
仪器使用注意事项
正确连接测试仪器
被测件与仪器连接时，要求先连接被测 件输出端，尤其对于大功率设备；对于 测试双向信号传输的设备，当其输出功 率较大时，要求在信号源输出端连接隔 离器，在频谱仪或网络分析仪输入端连 接衰减器。
HP8561/2/3频谱分析仪（30万）
工作频率：30Hz ~ 6.5GHz
快数字分辨率带宽 ：1, 3, 10, 30 和 100 Hz
可以通过GPIB 接口监控
适用于数字无线电和相噪测量的测 量邻道功率，信道功率，载波功率。
射频测试仪器介绍
HP856X系列频谱分析仪
射频测试仪器介绍
设定工作频率
当工作模式选定后，压按Frequency键，在数字 按键键入所需频率，根据屏幕提示信息，压下 重相应按键，便可设置工作频率。
基本使用操作 －E4406A
内部衰减量设置 按ModeSetup键，屏幕出现子菜单，选择 子菜单中的Input，再选择Input Atter，按 数字键，输入要设置的衰减量数据，或 将内部衰减量设置为自动。

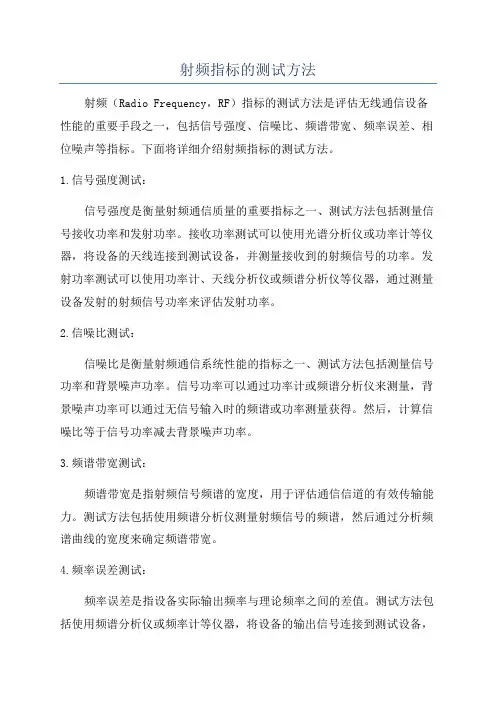

射频指标的测试方法
射频指标的测试方法射频（Radio Frequency，RF）指标的测试方法是评估无线通信设备性能的重要手段之一，包括信号强度、信噪比、频谱带宽、频率误差、相位噪声等指标。
下面将详细介绍射频指标的测试方法。
1.信号强度测试：信号强度是衡量射频通信质量的重要指标之一、测试方法包括测量信号接收功率和发射功率。
接收功率测试可以使用光谱分析仪或功率计等仪器，将设备的天线连接到测试设备，并测量接收到的射频信号的功率。
发射功率测试可以使用功率计、天线分析仪或频谱分析仪等仪器，通过测量设备发射的射频信号功率来评估发射功率。
2.信噪比测试：信噪比是衡量射频通信系统性能的指标之一、测试方法包括测量信号功率和背景噪声功率。
信号功率可以通过功率计或频谱分析仪来测量，背景噪声功率可以通过无信号输入时的频谱或功率测量获得。
然后，计算信噪比等于信号功率减去背景噪声功率。
3.频谱带宽测试：频谱带宽是指射频信号频谱的宽度，用于评估通信信道的有效传输能力。
测试方法包括使用频谱分析仪测量射频信号的频谱，然后通过分析频谱曲线的宽度来确定频谱带宽。
4.频率误差测试：频率误差是指设备实际输出频率与理论频率之间的差值。
测试方法包括使用频谱分析仪或频率计等仪器，将设备的输出信号连接到测试设备，并测量输出信号的频率。
然后，与设备的理论频率进行比较，计算频率误差。
5.相位噪声测试：相位噪声是指射频信号相位的随机变化。
测试方法包括使用相位噪声测试仪或频谱分析仪等仪器，将设备的输出信号连接到测试设备，并测量输出信号的相位噪声。
常用的相位噪声度量单位为分贝/赫兹（dBc/Hz）。
除了上述常见的射频指标测试方法外，还有其他射频指标的测试方法，例如功率谱密度测试、穿透损耗测试、带内波动测试等。
测试方法的选择取决于需要评估的具体指标和设备特性。
在进行射频指标测试时，需要使用适当的测试设备和测试仪器，如频谱分析仪、功率计、天线分析仪等。
同时，测试环境的选择也很重要，应尽量减少外部干扰和背景噪声，以确保测试结果的准确性和可靠性。
《射频技术基础》课件
工业领域：射频加热、射频焊接、射 频干燥等
军事领域：雷达、电子对抗、通信等
射频技术的发展历程
19世纪末，无线 电技术的诞生
20世纪初，无线 电技术的快速发展
20世纪中叶，射 频技术的广泛应用
21世纪初，射频 技术的创新与突破
03 射频技术基础知识
电磁波基础知识
电磁波：由电场和磁场相互激发产生的波
无线传感器网络中的射频技术
射频技术在无线传感器网 络中的应用
射频技术的特点和优势
射频技术的应用场景和案 例
射频技术在无线传感器网 络中的挑战和问题
物联网中的射频技术
射频识别 （RFID）： 用于物品识别
和追踪
无线传感器网 络（WSN）： 用于环境监测
和数据采集
近场通信 （NFC）： 用于移动支付 和身份验证
射频技术在无线通信系统中的应用 实例
添加标题
添加题
添加标题
射频技术在无线通信系统中的发展 趋势
雷达系统中的射频技术
雷达系统：用于探测、跟踪和识别目标 射频技术：在雷达系统中用于发射和接收电磁波 应用实例：雷达系统中的射频技术用于探测、跟踪和识别目标 特点：射频技术在雷达系统中具有高精度、远距离、全天候等优点
调制：将信息信号转换为射 频信号的过程
解调方式：幅度解调、频率 解调、相位解调等
调制解调器的作用：实现射 频信号的调制和解调
射频信号的传输与接收：通 过天线进行传输和接收
射频信号的发射与接收
射频信号的发射：通过天线 将信号发射到空气中
射频信号的产生：通过振荡 器产生高频信号
射频信号的接收：通过天线 接收信号，并通过滤波器、
滤波器的类型：包括低通滤 波器、高通滤波器、带通滤 波器等
军事领域：雷达、电子对抗、通信等
射频技术的发展历程
19世纪末，无线 电技术的诞生
20世纪初，无线 电技术的快速发展
20世纪中叶，射 频技术的广泛应用
21世纪初，射频 技术的创新与突破
03 射频技术基础知识
电磁波基础知识
电磁波：由电场和磁场相互激发产生的波
无线传感器网络中的射频技术
射频技术在无线传感器网 络中的应用
射频技术的特点和优势
射频技术的应用场景和案 例
射频技术在无线传感器网 络中的挑战和问题
物联网中的射频技术
射频识别 （RFID）： 用于物品识别
和追踪
无线传感器网 络（WSN）： 用于环境监测
和数据采集
近场通信 （NFC）： 用于移动支付 和身份验证
射频技术在无线通信系统中的应用 实例
添加标题
添加题
添加标题
射频技术在无线通信系统中的发展 趋势
雷达系统中的射频技术
雷达系统：用于探测、跟踪和识别目标 射频技术：在雷达系统中用于发射和接收电磁波 应用实例：雷达系统中的射频技术用于探测、跟踪和识别目标 特点：射频技术在雷达系统中具有高精度、远距离、全天候等优点
调制：将信息信号转换为射 频信号的过程
解调方式：幅度解调、频率 解调、相位解调等
调制解调器的作用：实现射 频信号的调制和解调
射频信号的传输与接收：通 过天线进行传输和接收
射频信号的发射与接收
射频信号的发射：通过天线 将信号发射到空气中
射频信号的产生：通过振荡 器产生高频信号
射频信号的接收：通过天线 接收信号，并通过滤波器、
滤波器的类型：包括低通滤 波器、高通滤波器、带通滤 波器等
射频基础知识及其主要指标PPT课件
Comba Telecom Systems
何谓射频
射频是无线电频率(Radio frequency)的简称(RF)
射频是指能够承载信号能量的无线电波,它可通过天线发 射和接收，並以交变的电磁场形式在自由空间以光速传 播，碰到不同介质时传播速率发生变化，也会发生电磁 波反射、折射、绕射、穿透等，引起各种损耗。在金属 线传输时具有趋肤效应现象。该频率在各种无源和有源 电路中R、L、C各参数反映出是分布参数。 在下表中其波长在VHF(米)和UHF(分米)波段通常被我们 用作第二代和第三代移动通信的频率资源。
②第三代公众蜂窝移动通信系统的补充工作频段： 频分双工(FDD)方式：1755~1785 MHz / 1850~1880 MHz；
时分双工(TDD)方式：2300~2400MHz，与无线电定位业 务共用，均为主要业务。
Comba Telecom Systems
③IMT-2000的卫星移动通信系统工作频段：1980-2010 MHz / 2170-2200 MHz。
所决定）所截获的热噪声功率电平。这个热噪声功率电平也称为接收机
的底噪,是计算接收机噪声的基本参数。
No= KT B（W）
B: 接收机（中频）带宽
10
如用dBW表示，可写为
No（dBw）= －204 dBW + 10lgB
或 = －174 dBm + 10lgB
干扰协调
最大干扰容限
Comba Telecom Systems
无线电频段和波段命名
无线电频谱可划分为如下12个频段。频率的单位是赫兹
或周／秒，还可以使用千赫（kHz）、兆赫（MHz）、
吉赫（GHz）表示。
表1.1 无线电频段和波段命名
射频指标及测试方法ppt课件
2006-05-26
射频指标及测试方法
27
频率误差定义为考虑了调制和相位误差的影响以
后，发射信号的频率与该绝对射频频道号(ARFCH)
对应的标称频率之间的差。它通过相应误差做线
性回归，计算该回归线的斜率即可得到频率误差
(因为ω＝θ/t)相位误差峰值是离该回归线最远
的值。频率误差表示频率合成器或锁相环的性能
2006-05-26
射频指标及测试方法
36
GPRS测试
GPRS是通用分组无线业务(GeneralPacketRadioService) 的英文简称，是在现有GSM系统上发展出来的一种新的 承载业务，目的是为GSM用户提供分组形式的数据业务。 GPRS采用与GSM同样的无线调制标准、同样的频带、 同样的突发结构、同样的跳频规则以及同样的TDMA帧 结构。这种新的分组数据信道与当前的电路交换的话音 业务信道极其相似，因此现有的基站子系统(BSS)从一 开始就可提供全面的GPRS覆盖。GPRS允许用户在端到 端分组转移模式下发送和接收数据，而不需要利用电路 交换模式的网络资源。从而提供了一种高效、低成本的 无线分组数据业务。特别适用于间断的、突发性的和频 繁的、少量的数据传输，也适用于偶尔的大数据量传输。
DCS 1800：-48dBc或-48dBm，选其中最高者。
2006-05-26
射频指标及测试方法
15
频谱
2006-05-26
射频指标及测试方法
16
调变频谱（Spectrum 06-05-26
射频指标及测试方法
17
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
2006-05-26
射频指标及测试方法
《射频仪器使用》PPT课件
屏幕会提示： Connect OPEN, PRESS ENTER
步骤3：将开路器接到TEST PORT，按ENTER
屏幕会提示： Connect SHORT, PRESS ENTER
第二章 测量驻波比的方法
第三步：测量驻波比 步骤1：通过测试电缆连接要测试的设备 一般是从机顶跳线口测试，也可以从连接CDU的超柔电缆口测试 步骤2：缺省情况下，系统将自动开场测试；如果系统没有自动测试，
1m，D2＝D＋1m，再次进展测试，以便进一步定位问题点 如果此处是接头，可能是接头未拧紧、接头制作太粗糙或进水； 如果非接头处出现了一个峰值SWR，那么疑心该处线缆可能有故
障〔如断裂〕
课程内容
第一章 概述 第二章 测量驻波比的方法 第三章 天馈故障定位 第四章 使用本卷须知和常见问题
第四章 使用本卷须知和常见问题
ENTER ： 执行键
RUN/HOLD ：扫描起止键
ESCAPE/CLEAR：退出目前 状态
去除显
示
UP/DOWN ：选择菜单
增加或减少参
课程内容
第一章 概述 第二章 测量驻波比的方法 第三章 天馈故障定位 第四章 使用本卷须知和常见问题
第二章 测量驻波比的方法
第一步：选择测量指标，设置初始参数 选择测试工程 选择主菜单中“OPT〞选项 按“B1〞和UP/DOWN键选择选择要测试的工程：SWR，
〔＋12VDC 〕
N阴头
（接BTS机柜顶端的
三．为 了 保 证 仪 器 平 接收天线端子）
SMA阴头 （接分路器的IN端）
分路器 RXIN
N阴头 （接天线分析仪）
安，测试时必须
增加隔直模块，
如下图：
第四章 使用本卷须知和常见问题
射频指标及测试方法
CMS BU
17
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
其测量值最多可允许3個200KHz频宽之信号可 到-36 dBm，其200KHz频宽之中心频率为 200KHz的整数倍。 b)偏移载波6MHz以上之频率，其量测值最多可允 許12個200KHz频宽之信号可到-36 dBm，其 200KHz频宽之中心频率为200KHz的整数倍。 c)偏移载波600KHz以下，若上表之限制值低于36dBm时，可以-36dBm取代。此限制值於偏移 载波600KHz以上至1800KHz以下时，GSM900为51dBm，DCS1800為-56dBm。此限制值于偏移载 波1800KHz（含）以上时，GSM900为-46dBm， DCS1800为-51dBm。
CMS BU
5
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
全频及三温三压测试
2006-05-26
CMS BU
6
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
使用频率范围
2006-05-26
CMS BU
7
深圳中宇元一数码科技有限公司
2006-05-26
CMS BU
9
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
10
深圳中宇元一数码科技有限公司 DCS1800 发射机功率之不同级別
A-MAX Technology(China) Ltd
《射频测试基本知识》PPT课件
同轴电缆的无源互调特性改善原那么： 1.设备中，采用半刚或半柔电缆代替柔性电缆
2.导体外表镀层有足够的厚度 3.用单股内导体的电缆 4.用外表平滑的高质量接头 5.采用足够厚度和均匀镀层的接头 6.采用尺寸尽可能大的接头〔N型好于 SMA型〕 7.保证接头之间良好的接触 8使用非磁性材料的接头
第一章.射频同轴电缆和连接器
传输线：微带线，带状线，同轴电缆，波导
性能和指标 1.特性阻抗Zo： --射频同轴电缆中，电磁波的传播模式是TEM 模式，即电场和磁场方向都和传播 方向垂直
--同轴电缆由 内导体，介质，外导体，护套组成 特性阻抗与内外导体的尺寸之比，填充介质的介电系数
2.特性阻抗的偏差： --一般为50欧姆 +/- 1欧姆 --为了兼顾最小的损耗和最大的功率容量，同时易于设计和加工，播送电视用75欧
6.衰减〔插入损耗〕 --由导体损耗〔趋肤效应〕、介质损耗〔传导电阻〕、辐射损耗组成〔泄露〕 --对测试电缆组件，插入损耗是接头损耗、电缆损耗、失配损耗的总和
第一章.射频同轴电缆和连接器
性能和指标 7.功率容量： --峰值功率容量：取决于电缆可承受传输信号的最大电压的能力 --平均功率容量：指电缆消耗由电阻和介质损耗所产生的热能的能力。 散热取决于热阻，与电缆外表积，外表温度，环境温度，热传导率，气流有关
8.传播速度〔相速度〕 --射频信号在电缆中传输的速度和光速的比值，与介质的介电常数有关
9.电长度
10.电缆的弯曲特性〔最小弯曲半径〕 最小弯曲半径不要小于其直径的10倍，接头与电缆根部的防弯曲工艺
第一章.射 三阶互调产物：2f1-f2或2f2-f1
《射频测试基本知识》 PPT课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
2.导体外表镀层有足够的厚度 3.用单股内导体的电缆 4.用外表平滑的高质量接头 5.采用足够厚度和均匀镀层的接头 6.采用尺寸尽可能大的接头〔N型好于 SMA型〕 7.保证接头之间良好的接触 8使用非磁性材料的接头
第一章.射频同轴电缆和连接器
传输线：微带线，带状线，同轴电缆，波导
性能和指标 1.特性阻抗Zo： --射频同轴电缆中，电磁波的传播模式是TEM 模式，即电场和磁场方向都和传播 方向垂直
--同轴电缆由 内导体，介质，外导体，护套组成 特性阻抗与内外导体的尺寸之比，填充介质的介电系数
2.特性阻抗的偏差： --一般为50欧姆 +/- 1欧姆 --为了兼顾最小的损耗和最大的功率容量，同时易于设计和加工，播送电视用75欧
6.衰减〔插入损耗〕 --由导体损耗〔趋肤效应〕、介质损耗〔传导电阻〕、辐射损耗组成〔泄露〕 --对测试电缆组件，插入损耗是接头损耗、电缆损耗、失配损耗的总和
第一章.射频同轴电缆和连接器
性能和指标 7.功率容量： --峰值功率容量：取决于电缆可承受传输信号的最大电压的能力 --平均功率容量：指电缆消耗由电阻和介质损耗所产生的热能的能力。 散热取决于热阻，与电缆外表积，外表温度，环境温度，热传导率，气流有关
8.传播速度〔相速度〕 --射频信号在电缆中传输的速度和光速的比值，与介质的介电常数有关
9.电长度
10.电缆的弯曲特性〔最小弯曲半径〕 最小弯曲半径不要小于其直径的10倍，接头与电缆根部的防弯曲工艺
第一章.射 三阶互调产物：2f1-f2或2f2-f1
《射频测试基本知识》 PPT课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
第三讲 射频指标
F
F1
F2 1 GPA1
多级网络的噪声系数
F1 GP1
F2 GP2
。。。
FN GPN
Te1
Te2
TeN
F
F1
F2 1 GP1
F3 1 GP1GP2
Te
Te1
Te2 GP1
Te3 GP1GP 2
结论： 1. 系统前级、特别是第一级的噪声系数对系统影响最大 2. 适当增大第一级的增益可以减少后级对系统噪声系数
No
GPA2 N1
N A2
kB(T0
Te1
Te2 GPA1
)GPA1GPA2
级联网络的噪声系数（Friis公式）
Te F
G=GPA1×GPA2
整体网络输出噪声功率： No GNi N A kB(T0 Te )G
两者应该相等，得到： 或者：
Te
Te1
Te2 GPA1
电流
SI
4kT
1 R
T为开尔文温度，单位K K为玻尔兹曼常数，1.38×10-23J/K
电阻R在频率带宽B的线性网络内的噪声
Vn2 4kTRB
I
2 n
4kT
1 R
B
有噪电阻
噪 声 模 型
资用功率（额定功率）
最大功率传输条件：源阻抗与负载阻抗 共轭匹配
（参考：射频电路设计理论与应用，p59，2.11.3）
电
NA
路
网
络
资用功率：信号源能够传输出的最大功率
输入阻抗Rin
NA
手机射频测试ppt课件
SHANGHAI HUAQIN TELECOM TECHNOL手机校准主要是针对RF参数的校准，比如AFC、 AGC、APC，另外，还有电池ADC的校准、温度校准， 要看不同平台的要求，校准的项目也不同，但是大 体相同。
那什么是AFC 、AGC、APC、ADC呢？
4.测试机全擦下载后不用导入BT、FT数据，只需写入SN号
操作步骤： 1.连接好手机和电脑，综测仪（8960），程控电源。 2.综测仪要设置网络制式，如
备注：我们测试的手机一般只有WCDMA GPRS GSM TD-SCDMA 四种制式，前三种可在一个制式 下测试，
8960测量GSM射频指标
校准和终测的作用 1：校准的作用：通过测试软件将手机里面的射频和 电池参数调整到国家电信行业规定的范围。 2：终测的作用：测试校准是否合格，调整后的参数 是否符合要求。
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
为什么校准之后不立即终测，而要 先整机功能测试？
从提高综合测试仪器利用率角度来考虑工位的设 置，将整机功能测试，放在整机终测之前比较合适。 在整机装配时，如组装键盘、机壳、ＬＣＤ模块、 听筒、主板等，难免会出现不良品。在功能测试时， 该不良品被及时检查出，送到维修工位，而不是进 入整机终测，这就避免了一部分手机的重复测试。
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
什么是校准？
校准的简单原理就是：由于器件不一致、温度变化、 器件老化等因素的影响，即使是基于同样的平台同 样的设计，也会表现出不同的电性能。为了消除这 种影响，每个手机在出厂之前都要对这些参数进行 测量计算得到一些参数误差数据，并把这些误差数 据存储到一定的存储介质（一般为EEPROM）里，在 手机正常使用过程中，CPU会读取这些数据并利用一 定的算法对需要补偿的参数进行补偿。在生产测试 过程中，对需要补偿校正的数据测量计算并存入 EEPROM里的过程，称之为校准。
（完整版）射频指标测试介绍
（完整版）射频指标测试介绍目录1GSM部分 (1)1.1常用频段介绍 (1)1.2发射（transmitter）指标 (2)1.2.1发射功率 (2)1.2.2发射频谱（Output RF spectrum） (4) 1.2.2.1调制频谱 (4)1.2.2.2开关频谱 (5)1.2.3杂散（spurious emission） (5)1.2.4频率误差（Frequency Error） (6)1.2.5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1.2接收（receiver）指标 (8)1.2.1接收误码率（BER） (8)2 WCDMA (9)2.1常用频段介绍 (9)2.2发射（Transmitter）指标 (9)2.3接收（receiver）指标 (15)3 CDMA2000 (15)3.1常用频段介绍 (15)3.2发射（transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4.1常用频段介绍 (20)4.2发射（transmitter）指标 (20)4.3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1.2.1发射功率定义：发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。
测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2006-05-26
CMS BU
12
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
13
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
(*)GSM 900 话机
-4dBc，功率控制位准为16时 -2dBc，功率控制位准为17时 -1dBc，功率控制位准为18及19时
Байду номын сангаас
2006-05-26
CMS BU
18
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
2006-05-26
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
8
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
功率
MS最大输出功率和最小输出功率控制水准，相应于它的级别，如下表 所示 (注：对于所有功率等级的MS，GSM900最小标准输出功率为 5dBm,DCS1800为0dBm,容许度：一般/±2，极限/±2.5。)
(*)DCS1800话机
-4dBc，功率控制位准为11时 -2dBc，功率控制位准为12时 -1dBc，功率控制位准为13，14及15时
(**)GSM 900话机 -30dBc或 -17dBm，选其中较大者
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
2006-05-26
CMS BU
CMS BU
5
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
全频及三温三压测试
2006-05-26
CMS BU
6
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
使用频率范围
2006-05-26
CMS BU
7
深圳中宇元一数码科技有限公司
2006-05-26
CMS BU
2
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
软件
RR（无线资源管理）测试：初次化规程、寻呼规 程 、 切换规程、呼叫重建。 MM(移动性管理)测试：鉴权、加密、位置更新。 CM（通讯管理）测试：呼叫控制、呼叫业务管 理、短信息。
11
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
注意： 1.于相同频率所測量的兩个相邻的功率控 制位准的发射机输出功率的差异不可小于 0.5dB及不可大於3.5dB。 2.在正常及极限测试状况的任一组合，及 在每个功率控制位准测量下，其功率/时间 之关系，应如下图限制的范围內。
CMS BU
15
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
频谱
2006-05-26
CMS BU
16
深圳中宇元一数码科技有限公司
调A变-M频A谱X T（ecShpnoelcotgyr(uCmhindau) eLtdto the modulation）
2006-05-26
2006-05-26
CMS BU
3
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
电磁兼容测试
Electromagnetic Compatibility 电磁兼容 EMC = 电磁骚扰 EMI + 电磁抗扰EMS
EMI: Electromagnetic Interference (电磁骚扰) EMS: Electromagnetic Susceptibility (电磁抗扰)
CMS BU
17
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
其测量值最多可允许3個200KHz频宽之信号可 到-36 dBm，其200KHz频宽之中心频率为 200KHz的整数倍。 b)偏移载波6MHz以上之频率，其量测值最多可允 許12個200KHz频宽之信号可到-36 dBm，其 200KHz频宽之中心频率为200KHz的整数倍。 c)偏移载波600KHz以下，若上表之限制值低于36dBm时，可以-36dBm取代。此限制值於偏移 载波600KHz以上至1800KHz以下时，GSM900为51dBm，DCS1800為-56dBm。此限制值于偏移载 波1800KHz（含）以上时，GSM900为-46dBm， DCS1800为-51dBm。
2006-05-26
CMS BU
9
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
10
深圳中宇元一数码科技有限公司 DCS1800 发射机功率之不同级別
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
2006-05-26
CMS BU
4
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
硬件
接收：参考灵敏度、动态范围、邻道抑制、阻塞响 应、互调抑制、AGC(自动增益控制)电平报告。 发射：发射功率与曲线、相位误差、频率误差、调 制频率、开关频率、音频基带。
2006-05-26
14
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。
DCS 1800：-48dBc或-48dBm，选其中最高者。
2006-05-26
深圳中宇元一数码科技有限公司 A-MAX Technology(China) Ltd
射频指标及测试方法
2006-05-26
部门：ＣＭＳＢＵ
1
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
什么是FTA
FTA测试全称是全面型号认证（FULL TYPE APPROVAL）。要取得IMEI号，则必须通过FTA 认证实验室的认证测试。其测试内容分为软件 测试、硬件测试和电磁兼容测试，测试项目共 有三百多项 。
