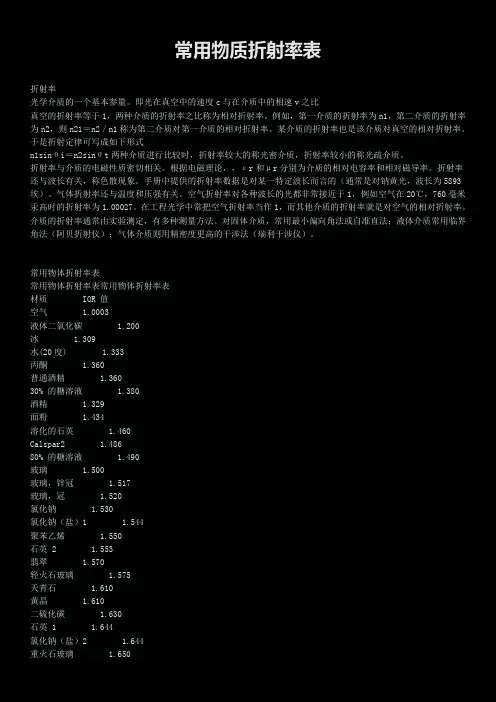

常用折射率表

砷化镓

砷化镓是半绝缘体，它在大功率连续 CO2激光系统中可以代替硫化锌用来制成透镜和尾镜。在那些看重坚韧度和耐用性的应用中，砷化镓会显得尤为有用。在某些情况下，灰尘或钢性的微粒会撞击光学元件的表面或在表面聚积起来，砷化镓的硬度和强度使它成为这种情况下很好的选择。较软的基底会允许微粒嵌入光学元件中，甚至使用最好的涂层也无济于事。

砷化镓原本是为了半导体应用（而不是光学应用）而制造的，因此，在生产高质量的砷化镓光学元件时，对材料进行仔细的筛分是极为重要的。贰陆公司利用激光真空热量测定和其他技术，将有空洞、杂质或其他缺陷的可能导致光学性能低下的材料剔除出去。

砷化镓光学元件受到晶体生长技术的限制，直径一般在10 cm以下。该材料不具有吸湿性，可以安全地用在实验室和现场应用中，而且它的化学特性十分稳定（除非与强酸接触）。

材料性能

体吸收系数@ 10.6µm<= 0.01 /cm 折射率温度系数@ 10.6µm149 x 10-6/°C

导热率@ 20° C0.48 W/cm/°C

比热0.325 J/g/°C

线性膨胀系数@ 20° C 5.7 x 10-6/°C

杨氏模量83 GPa (12.04 x 106 psi) 断裂模数138 MPa (20,000 psi) 努氏硬度750 kg/mm2

密度 5.37 g/cm3

波森比0.31

波长(µm)折射率

波长

(µm)

折射率

波长

(µm)

折射率

波长

(µm)

折射率

2.6

3.3239 5.4 3.2991 8.2 3.2868 11.0 3.2725

2.8

3.3204 5.6 3.2982 8.4 3.2859 11.2 3.2713

3.0 3.3169 5.8 3.2972 8.6 3.2849 11.4 3.2701 3.2 3.3149 6.0 3.2963 8.8 3.2840 11.6 3.2690 3.4 3.3129 6.2 3.2955 9.0 3.2830 11.8 3.2678 3.6 3.3109 6.4 3.2947 9.2 3.2818 12.0 3.2666

3.8 3.3089 6.6 3.2939 9.4 3.2806 12.2 3.2651

4.0 3.6069 6.8 3.2931 9.6 3.2794 12.4 3.2635 4.2 3.3057 7.0 3.2923 9.8 3.2782 12.6 3.2620 4.4 3.3045 7.2 3.2914 10.0 3.2770 12.8 3.2604 4.6 3.3034 7.4 3.2905 10.2 3.2761 13.0 3.2589

4.8 3.3022 7.6 3.2896 10.4 3.2752 13.2 3.2573

5.0 3.3010 7.8 3.2887 10.6 3.2743 13.4 3.2557 5.2 3.3001 8.0 3.2878 10.8 3.2734 13.6 3.2541
