阀门的国标型号阀门是管道系统中基本的部件。

阀门管件在技术上与泵一样，常常作为一个单独的类别进行讨论。

煤气开关、水龙头是常见最简单的阀门，蝶阀，球阀，闸阀，调节阀，减压阀，截止阀，疏水阀，安全阀，针型阀，止回阀，过滤器，电磁阀，隔膜阀，排气阀，流量计，卫生级阀门等等；也是些比较常见，在全球销售点属于最多的是德国埃克斯阀门，基本上所有型号都是有生产制造。

阀门可用手动或者手轮，手柄或踏板操作，也可以通过控制来改变流体介质的压力，温度和流量变化。

阀门可以对这些变化进行连续或重复的操作，比如在热水系统或蒸汽锅炉安装的安全阀。

在更复杂的控制系统根据外部输入（即调节流经管道不断变化的设置点）的需要采用自动控制阀门。

自动控制阀门不需人工操作根据其输入和设置，使阀门准确控制流体介质的各项要求。

组成开启状态的球塞阀剖面图.1. 阀箱2. 进出口3. 阀座4. 阀杆5. 阀盘6. 手轮7. 阀盖8. 衬垫塞9. 填料盖10. 流体11. 阀门关闭时阀碟位置12. 阀门关闭时手轮位置组成阀体的两个重要零件是阀箱与阀盖，其所构成的密闭结构阻止了流体渗出阀体。

参数阀门的基本参数是工作压力、工作温度、口径和材质。

应用阀门主要用于工业，军事，商业，住宅，交通以及石油和天然气，发电，采矿，水网，污水处理和化工制造等行业。

并且广泛用于工农业生产和日常生活中。

1 GB/T 20173-2006; 石油天然气工业管道输送系统管道阀门;2 HG/T 2434-2005; 搪玻璃阀门技术条件;3 JB/T 10529-2005; 陶瓷密封阀门技术条件;4 GB/T 12225-2005; 通用阀门铜合金铸件技术条件;5 GB/T 12224-2005; 钢制阀门一般要求;6 GB/T 12232-2005; 通用阀门法兰连接铁制闸阀;7 GB/T 12230-2005; 通用阀门不锈钢铸件技术条件;8 GB/T 12229-2005; 通用阀门碳素钢铸件技术条件;9 GB/T 12227-2005; 通用阀门球墨铸铁件技术条件;10 GB/T 12226-2005; 通用阀门灰铸铁件技术条件;11 GB/T 19672-2005; 管线阀门技术条件;12 GB/T 12223-2005; 部分回转阀门驱动装置的连接;13 GB/T 12222-2005; 多回转阀门驱动装置的连接;14 GB/T 12221-2005; 金属阀门结构长度;15 JB/T 10507-2005; 阀门用金属波纹管;16 DL/T 922-2005; 火力发电用钢制通用阀门订货、验收导则;17 DL/T 641-2005; 电站阀门电动执行机构;18 JB/T 6446-2004; 真空阀门;19 JB/T 308-2004; 阀门型号编制方法;20 JB/T 106-2004; 阀门的标志和涂漆;21 SN/T 1455-2004; 出口阀门检验规程;22 JB/T 8864-2004; 阀门气动装技术条件;23 SH/T 3064-2003; 石油化工钢制通用阀门选用、检验及验收;24 CB/Z 800-2004; 船用阀门选用指南;25 HG/T 3704-2003; 氟塑料衬里阀门通用技术条件;26 GB 5135.6-2003; 自动喷水灭火系统第6部分: 通用阀门;27 GB/T 19278-2003; 热塑性塑料管材、管件及阀门通用术语及其定义;28 JTJ 308-2003; 船闸闸阀门设计规范;29 GB/T 6567.5-2003; 管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法;30 CJ/T 180-2003; 家用手动燃气阀门;31 JB/T 3595-2002; 电站阀门一般要求;32 DL/T 748.3-2001; 火力发电厂锅炉机组检修导则第3部分：阀门与汽水系统检修;33 SH 3518-2000; 阀门检验与管理规程;34 JB/T 9576-2000; 大中型水轮机进水阀门系列;35 JB/T 8862-2000; 阀门电动装置寿命试验规程;36 SY/T 6470-2000; 输油气管道通用阀门操作、维护、检修规程;37 JB/T 50005-1999; 阀门用柔性石墨填料环产品质量分等(内部使用);38 JB/T 4018-1999; 电站阀门型号编制方法;39 JB/T 9092-1999; 阀门的检验与试验;40 JB/T 7928-1999; 通用阀门供货要求;41 JB/T 1308.2-1999; PN 250 MPa阀门、管件和紧固件技术条件;42 JB/T 1308.1-1999; PN 250 MPa阀门型式和基本参数;43 JB/T 9142-1999; 阀门用缓蚀石棉填料技术条件;44 CB/T 84-1998; 船用阀门识别板;45 GB/T 8464-1998; 水暖用内螺纹连接阀门;46 GB 17447-1998; 气雾剂阀门;47 JB/T 2195-1998; YDF2系列阀门电动装置用三相异步电动机技术条件;48 DL/T 642-1997; 隔爆型阀门电动装置;49 DL/T 641-1997; 电站阀门电动装置;50 JB/T 8531-1997; 阀门手动装置技术条件;51 JB/T 8530-1997; 阀门电动装置型号编制方法;52 JB/T 8529-1997; 隔爆型阀门电动装置技术条件;53 JB/T 8528-1997; 普通型阀门电动装置技术条件;54 HG/T 20570.18-1995; 阀门的设置;55 SY/T 6138-1996; 油田阀门的选择及采购技术规定;56 CJ/T 3049-1995; 城镇给水用铁制阀门通用技术要求;57 SY/T 4102-1995; 阀门的检查与安装规范;58 CJ/T 3056-1995; 城镇燃气用球墨铸铁、铸钢制阀门通用技术要求;59 CJ/T 3055-1995; 燃气阀门的试验与检验;60 JB/T 7749-1995; 低温阀门技术条件;61 JB/T 7746-1995; 缩径锻钢阀门;62 JB/T 7744-1995; 阀门密封面等离子弧堆焊用合金粉末;63 JB/T 7760-1995; 阀门填料密封试验规范;64 JB/T 7748-1995; 阀门清洁度和测定方法;65 GB/T 15188.4-1994; 阀门的结构长度外螺纹连接阀门;66 GB/T 15188.3-1994; 阀门的结构长度内螺纹连接阀门;67 GB/T 15188.2-1994; 阀门的结构长度对夹连接阀门;68 GB/T 15188.1-1994; 阀门的结构长度对焊连接阀门;69 JB/T 7248-1994; 阀门用低温钢铸件技术条件;70 CB/T 3589-1994; 船用阀门非石棉材料垫片及填料;71 JG/T 3008-1993; 沐浴用机械式脚踏阀门;72 YB/T 5136-1993; 阀门用铬钒弹簧钢丝;73 YB/T 5105-1993; 阀门用油淬火—回火铬硅合金;74 YB/T 5102-1993; 阀门用油淬火—回火碳素弹簧钢丝;75 YB/T 5008-1993; 阀门用油淬火—回火铬钒合金弹簧钢丝;76 CB/T 3397-1993; 船用阀门静压寿命试验;77 JB/T 3595-1993; 电站阀门技术条件;78 JB/T 6903-1993; 阀门锻钢件超声波检查方法;79 JB/T 6902-1993; 阀门铸钢件液体渗透检查方法;80 JB/T 6899-1993; 阀门的耐火试验;81 GB/T 14478-1993; 大中型水轮机电水阀门基技术条件;82 HG 20519.33-1992; 管道布置图和轴测图上管子、管件、阀门及管道特殊件图例;83 HG 20519.32-1992; 管道及代表流程图中管道、管件、阀门及管道附件图例;84 HG 20519.21-1992; 特殊阀门和管道附件表;85 JB/T 6498-1992; 阀门结构要素阀瓣与阀杆连接槽尺寸;86 JB/T 6497-1992; 阀门结构要素阀杆端部尺寸;87 JB/T 6496-1992; 阀门结构要素填料函尺寸;88 JB/T 6495-1992; 阀门结构要素闸板(或阀瓣)T形槽尺寸;89 JB/T 1762-1992; 阀门结构要素扳体尺寸;90 JB/T 1756-1992; 阀门结构要素卡套连接端部尺寸;91 JB/T 1752-1992; 阀门结构要素外螺纹连接端部尺寸;92 JB/T 1751-1992; 阀门结构要素承插焊连接和配管端部尺寸;93 JB/T 1750-1992; 阀门结构要素氨阀阀体密封面尺寸;94 JB/T 1740-1992; 阀门结构要素楔式闸板密封面尺寸;95 JB/T 1739-1992; 阀门结构要素楔式闸阀阀体密封面间距和楔角尺寸;96 JB/T 1738-1992; 阀门结构要素楔式闸阀阀体、闸板导轨和导轨槽尺寸;97 JB/T 1734-1992; 阀门结构要素闸板和阀瓣铜密封面尺寸;98 JB/T 1733-1992; 阀门结构要素阀体铜密封面尺寸;99 JB/T 1732-1992; 阀门结构要素锥形密封面尺寸;100 JB/T 1717-1992; 阀门结构要素上密封座尺寸;101 JB/T 1691-1992; 阀门结构要素阀杆头部尺寸;102 GB/T 13932-1992; 通用阀门铁制旋启式止回阀;103 GB/T 13927-1992; 通用阀门压力试验;104 CJ 3005-1992; 城镇燃气用灰铸铁阀门通用技术要求;105 JB/T 6440-1992; 阀门受压铸钢件射线照相检验;106 JB/T 6439-1992; 阀门受压铸钢件磁粉探伤检验;107 JB/T 6438-1992; 阀门密封面等离子弧堆焊技术要求;108 JB/T 450-1992; PN16.0～32.0MPa 锻造角式高压阀门、管件、紧固件技术条件;109 JB/T 2768-1992; PN16.0～32.0MPa管子、管件、阀门端部尺寸; 110 JB/T 2766-1992; PN 16．O～32．0 MPA锻造高压阀门结构长度; 111 JB 2766-1992; pN16.0～32.0MPa锻造高压阀门结构长度;113 JB/T 5296-1991; 通用阀门流量系数和流阻系数的试验方法;114 JB/T 5263-1991; 电站阀门铸钢件技术条件;115 GB 12240-1989; 通用阀门铁制旋塞阀;116 GB 12239-1989; 通用阀门隔膜阀;117 GB 12238-1989; 通用阀门法兰和对夹连接蝶阀;118 GB 12237-1989; 通用阀门法兰和对焊连接钢制球阀;119 GB 12236-1989; 通用阀门钢制旋启式止回阀;120 GB 12235-1989; 通用阀门法兰连接钢制截止阀和升降式止回阀; 121 GB 12234-1989; 通用阀门法兰和对焊连接钢制闸阀;122 GB 12233-1989; 通用阀门铁制截止阀与升降式止回阀;123 GB 12232-1989; 通用阀门法兰连接铁制闸阀;124 GB 12230-1989; 通用阀门奥氏体钢铸件技术条件;125 GB 12229-1989; 通用阀门碳素钢铸件技术条件;126 GB 12228-1989; 通用阀门碳素钢锻件技术条件;127 GB 12227-1989; 通用阀门球墨铸铁件技术条件;128 GB 12226-1989; 通用阀门灰铸铁件技术条件;129 GB 12225-1989; 通用阀门铜合金铸件技术条件;130 GB 12224-1989; 钢制阀门一般要求;131 GB 12223-1989; 部分回转阀门驱动装置的连接;132 GB 12222-1989; 多回转阀门驱动装置的连接;133 GB 12221-1989; 法兰连接金属阀门结构长度;135 GB 11698-1989; 船用法兰连接金属阀门的结构长度;136 CB 1098.3-1989; 船用阀门制造工时定额装配;137 CB 1098.2-1989; 船用阀门制造工时定额机械加工;138 CB 1098.1-1989; 船用阀门制造工时定额铸、锻造;139 GB 6567.4-1986; 管路系统的图形符号阀门和控制元件;140 CB*/Z 339-1984; 船用球铁、碳素钢阀门铸件缺陷补焊技术条件; 141 JB 2765-1981; 阀门名词术语;142 JB 106-1978; 阀门标志和识别涂漆;143 JB 308-1975; 阀门型号编制方法;。

阀门国标和阀门标准

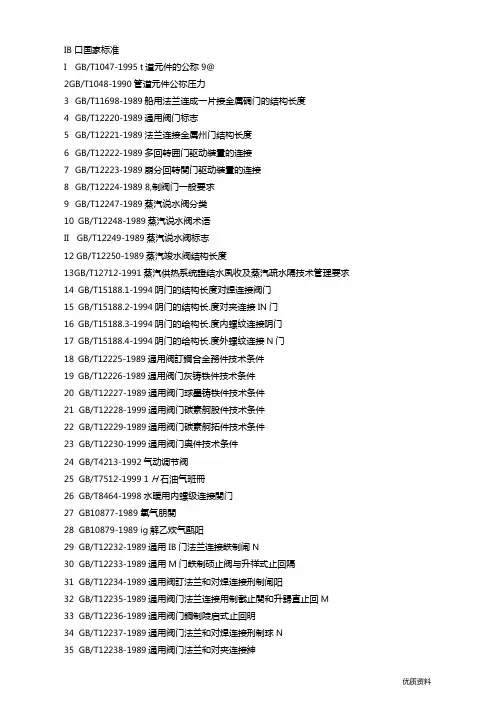

IB 口国家标准I GB/T1047-1995 t道元件的公称9@2GB/T1048-1990管道元件公祢压力3GB/T11698-1989船用法兰连成一片接金属碉门的结构长度4GB/T12220-1989通用阀门标志5GB/T12221-1989法兰连接金属州门结构长度6GB/T12222-1989多回转囲门驱动装置的连接7GB/T12223-1989崩分回转関门驱动装置的连接8GB/T12224-1989 8,制阀门一般要求9GB/T12247-1989蒸汽说水阀分类10GB/T12248-1989蒸汽说水阀术语II GB/T12249-1989蒸汽说水阀标志12 GB/T12250-1989蒸汽竣水阀结构长度13GB/T12712-1991蒸汽供热系统證结水風收及蒸汽疏水隔技术管理要求14GB/T15188.1-1994阴门的结构长度对焊连接阀门15GB/T15188.2-1994阴门的结构长.度对夹连接IN门16GB/T15188.3-1994阴门的给构长.度内螺纹连接阴门17GB/T15188.4-1994阴门的给构长.度外螺纹连接N门18GB/T12225-1989通用阀訂鋼合金務件技术条件19GB/T12226-1989通用阀门灰铸铁件技术条件20GB/T12227-1989通用阀门球墨铸铁件技术条件21GB/T12228-1999通用阀门碳素舸股件技术条件22GB/T12229-1989通用阀门碳素舸拓件技术条件23GB/T12230-1999通用阀门奥件技术条件24GB/T4213-1992气动调节阀25GB/T7512-1999 1 H石油气班冊26GB/T8464-1998水暧用内螺级连接関门27GB10877-1989 氧气朋関28GB10879-1989 ig解乙炊气甌阳29GB/T12232-1989通用IB门法兰连接鉄制闸N30GB/T12233-1989通用M门鉄制硕止阀与升祥式止回隔31GB/T12234-1989通用阀訂法兰和对焊连接刑制闸阳32GB/T12235-1989通用阀门法兰连接用制截止関和升歸直止回M33GB/T12236-1989通用阀门鋼制陵启式止回明34GB/T12237-1989通用阀门法兰和对焊连接刑制球N35GB/T12238-1989通用阀门法兰和对夹连接紳36GB/T12239-1989通用阀门隔膜阳37GB/T12240-1989通用IB门铁制陵塞帼38GB/T12241-1989 全阀一般要求39GB/T12243-1989卿簧肓接菽荷衣安全M40GB/T12244-1989减压隔一般要求41GB/T12246-1989先导氏城压阀42GB/T13438-1992 氛气瓶開43GB/T13439-1992 » 氯肚関44GB/T13932-1992通用启式止回開45GB/T14173-1993平面刑闸開技术条件46GB/T15185-1994扶闕和羽制球曲47GB15382-1994气HIM通用技术条件48GB/T12242-1989安全阀性能试验方法49GB/T12245-1989械压旳性能试验方法50GB/T12251-1989蒸汽直水闊试验方法51GB/T13927-1992通用M门压力试验旌一、标准的分级和代号我国标旌分国家标准、行业标准柯企业标准三级，下级标准不得冋上级国家标旌和行业标准胡是全国性的。

阀门国标和阀门标准

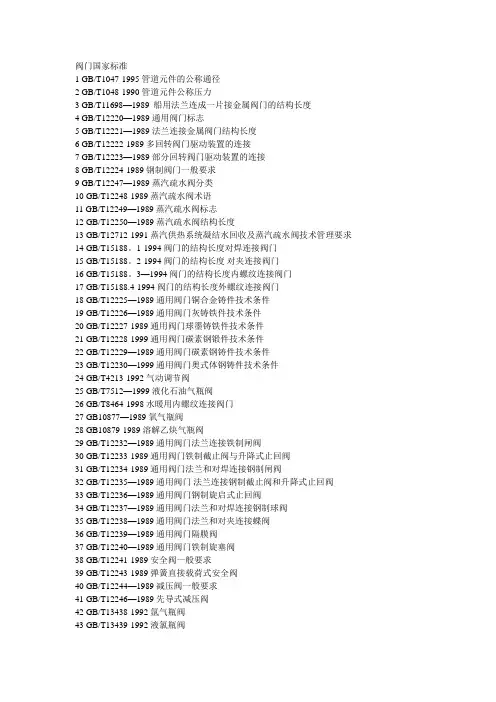

阀门国家标准1?GB/T1047-1995?管道元件的公称通径2?GB/T1048-1990?管道元件公称压力3?GB/T11698-1989??船用法兰连成一片接金属阀门的结构长度4?GB/T12220-1989?通用阀门标志?5?GB/T12221-1989?法兰连接金属阀门结构长度?6?GB/T12222-1989?多回转阀门驱动装置的连接?7?GB/T12223-1989?部分回转阀门驱动装置的连接?8?GB/T12224-1989?钢制阀门一般要求9?GB/T12247-1989?蒸汽疏水阀分类?10?GB/T12248-1989?蒸汽疏水阀术语?11?GB/T12249-1989?蒸汽疏水阀标志12?GB/T12250-1989?蒸汽疏水阀结构长度13?GB/T12712-1991?蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求? 14?GB/T15188.1-1994?阀门的结构长度对焊连接阀门15?GB/T15188.2-1994?阀门的结构长度?对夹连接阀门?16?GB/T15188.3-1994?阀门的结构长度内螺纹连接阀门?17?GB/T15188.4-1994?阀门的结构长度外螺纹连接阀门?18?GB/T12225-1989?通用阀门铜合金铸件技术条件?19?GB/T12226-1989?通用阀门灰铸铁件技术条件?20?GB/T12227-1989?通用阀门球墨铸铁件技术条件?21?GB/T12228-1999?通用阀门碳素钢锻件技术条件?22?GB/T12229-1989?通用阀门碳素钢铸件技术条件?23?GB/T12230-1999?通用阀门奥式体钢铸件技术条件?24?GB/T4213-1992?气动调节阀?25?GB/T7512-1999?液化石油气瓶阀?26?GB/T8464-1998?水暖用内螺纹连接阀门?27?GB10877-1989?氧气瓶阀28?GB10879-1989?溶解乙炔气瓶阀29?GB/T12232-1989?通用阀门法兰连接铁制闸阀30?GB/T12233-1989?通用阀门铁制截止阀与升降式止回阀?31?GB/T12234-1989?通用阀门法兰和对焊连接钢制闸阀32?GB/T12235-1989?通用阀门?法兰连接钢制截止阀和升降式止回阀33?GB/T12236-1989?通用阀门钢制旋启式止回阀34?GB/T12237-1989?通用阀门法兰和对焊连接钢制球阀35?GB/T12238-1989?通用阀门法兰和对夹连接蝶阀?36?GB/T12239-1989?通用阀门隔膜阀37?GB/T12240-1989?通用阀门铁制旋塞阀38?GB/T12241-1989?安全阀一般要求?39?GB/T12243-1989?弹簧直接载荷式安全阀?40?GB/T12244-1989?减压阀一般要求?41?GB/T12246-1989?先导式减压阀42?GB/T13438-1992?氩气瓶阀?43?GB/T13439-1992?液氯瓶阀?44?GB/T13932-1992?通用阀门铁制旋启式止回阀?45?GB/T14173-1993?平面钢闸阀技术条件46?GB/T15185-1994?铁制和铜制球阀?47?GB15382-1994?气瓶阀通用技术条件?48?GB/T12242-1989?安全阀性能试验方法?49?GB/T12245-1989?减压阀性能试验方法?50?GB/T12251-1989?蒸汽疏水阀试验方法?51?GB/T13927-1992?通用阀门压力试验准一、标准的分级和代号我国标准分国家标准、行业标准和企业标准三级，下级标准不得同上级标准相抵触。

常见阀门规格和型号认识

6
7
8
9
Page 6
四单元：结构型式
闸阀结构形式代号
结构形式
阀杆升降式（明杆）
楔式闸板平行式闸板
阀杆非升降式（暗杆）
楔式闸板平行式闸板弹性闸板刚性闸板单闸板双闸板单闸板双闸板
单闸板
双闸板单闸板双闸板
截止阀、节流阀和柱塞阀结构形式代号
结构形式
代号
结构形式
阀瓣非平衡式直通流道
1
阀瓣平衡式直通流道
七单元：阀体材料
阀体材料
钛及钛合
金
碳钢
Cr13系铬钼不锈钢钢
可锻铸铁
铝合 18-8系金不锈钢
球墨铸铁
Mo2Ti系不锈钢
塑料
铜及铜合
金
铬钼钒钢
灰铸铁
代号
A
C
H
I
K
L
P
Q
R ST V Z
灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢
旋启式阀瓣多瓣结构双瓣结构
蝶形止回式
代号 4 5 6 7
Page 9
安全阀结构形式代号结构形式
带散热片全启式
弹簧载荷弹簧密封结构
微启式全启式
带扳手全启式
代号 0 1 2 4
杠杆式
单杠杆
双杠杆
减压阀结构形式代号
结构形式薄膜式弹簧薄膜式活塞式
2
4
代号 1 2 3
结构形式
微启式、双联阀
代号
第二功能作用名称
保温型
B
排渣型

阀门国标和阀门标准

阀门国家标准1 GB/T1047-1995 管道元件的公称通径2 GB/T1048-1990 管道元件公称压力3 GB/T11698—1989 船用法兰连成一片接金属阀门的结构长度4 GB/T12220—1989 通用阀门标志5 GB/T12221—1989 法兰连接金属阀门结构长度6 GB/T12222-1989 多回转阀门驱动装置的连接7 GB/T12223—1989 部分回转阀门驱动装置的连接8 GB/T12224-1989 钢制阀门一般要求9 GB/T12247—1989 蒸汽疏水阀分类10 GB/T12248-1989 蒸汽疏水阀术语11 GB/T12249—1989 蒸汽疏水阀标志12 GB/T12250—1989 蒸汽疏水阀结构长度13 GB/T12712-1991 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求14 GB/T15188。

1-1994 阀门的结构长度对焊连接阀门15 GB/T15188。

2-1994 阀门的结构长度对夹连接阀门16 GB/T15188。

3—1994 阀门的结构长度内螺纹连接阀门17 GB/T15188.4-1994 阀门的结构长度外螺纹连接阀门18 GB/T12225—1989 通用阀门铜合金铸件技术条件19 GB/T12226—1989 通用阀门灰铸铁件技术条件20 GB/T12227-1989 通用阀门球墨铸铁件技术条件21 GB/T12228-1999 通用阀门碳素钢锻件技术条件22 GB/T12229—1989 通用阀门碳素钢铸件技术条件23 GB/T12230—1999 通用阀门奥式体钢铸件技术条件24 GB/T4213-1992 气动调节阀25 GB/T7512—1999 液化石油气瓶阀26 GB/T8464-1998 水暖用内螺纹连接阀门27 GB10877—1989 氧气瓶阀28 GB10879-1989 溶解乙炔气瓶阀29 GB/T12232—1989 通用阀门法兰连接铁制闸阀30 GB/T12233-1989 通用阀门铁制截止阀与升降式止回阀31 GB/T12234-1989 通用阀门法兰和对焊连接钢制闸阀32 GB/T12235—1989 通用阀门法兰连接钢制截止阀和升降式止回阀33 GB/T12236—1989 通用阀门钢制旋启式止回阀34 GB/T12237—1989 通用阀门法兰和对焊连接钢制球阀35 GB/T12238—1989 通用阀门法兰和对夹连接蝶阀36 GB/T12239—1989 通用阀门隔膜阀37 GB/T12240—1989 通用阀门铁制旋塞阀38 GB/T12241-1989 安全阀一般要求39 GB/T12243-1989 弹簧直接载荷式安全阀40 GB/T12244—1989 减压阀一般要求41 GB/T12246—1989 先导式减压阀42 GB/T13438-1992 氩气瓶阀43 GB/T13439-1992 液氯瓶阀44 GB/T13932—1992 通用阀门铁制旋启式止回阀45 GB/T14173—1993 平面钢闸阀技术条件46 GB/T15185—1994 铁制和铜制球阀47 GB15382-1994 气瓶阀通用技术条件48 GB/T12242-1989 安全阀性能试验方法49 GB/T12245—1989 减压阀性能试验方法50 GB/T12251-1989 蒸汽疏水阀试验方法51 GB/T13927-1992 通用阀门压力试验准一、标准的分级和代号我国标准分国家标准、行业标准和企业标准三级，下级标准不得同上级标准相抵触. 国家标准和行业标准都是全国性的。

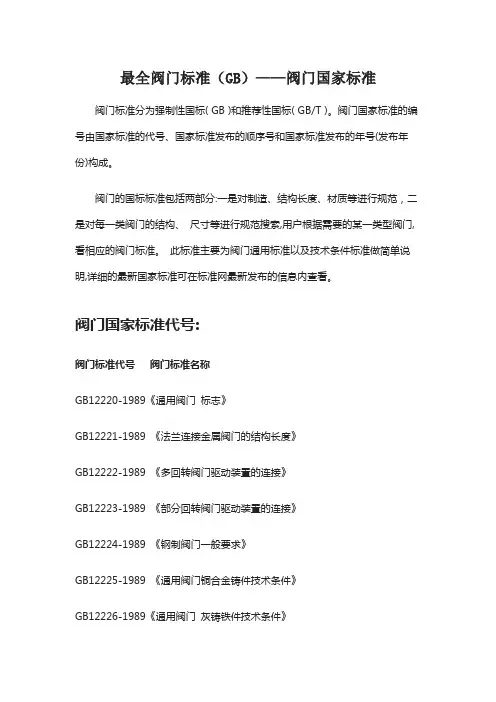

最全阀门标准(GB)——阀门国家标准
