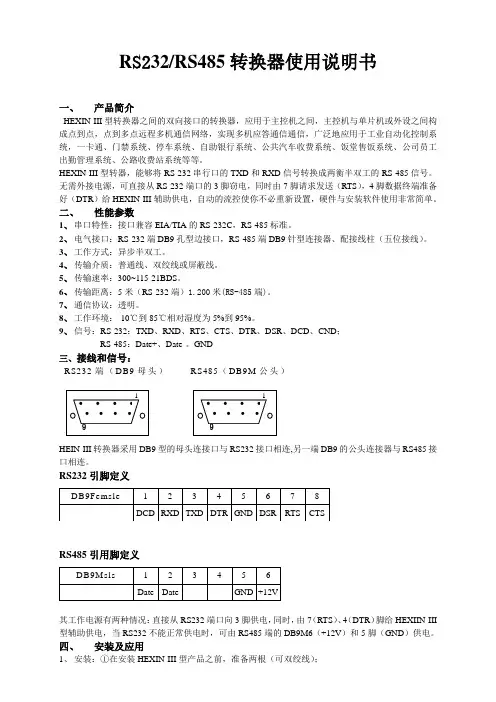

rs232rs485转换器使用说明书
R S232/RS485转换器使用说明书一、 产品简介HEXIN-III 型转换器之间的双向接口的转换器，应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通信网络，实现多机应答通信通信，广泛地应用于工业自动化控制系统，一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III 型转器，能够将RS-232串行口的TXD 和RXD 信号转换成两衡半双工的RS-485信号。
无需外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS ），4脚数据终端准备好（DTR ）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装软件使用非常简单。
二、 性能参数1、 串口特性：接口兼容EIA/TIA 的RS-232C ，RS-485标准。
2、 电气接口：RS-232端DB9孔型边接口，RS-485端DB9针型连接器、配接线柱（五位接线）。
3、 工作方式：异步半双工。
4、 传输介质：普通线、双绞线或屏蔽线。
5、 传输速率：300~115-21BDS 。
6、 传输距离：5米（RS-232端）1.200米(RS-485端)。
7、 通信协议：透明。
8、 工作环境：-10℃到85℃相对湿度为5%到95%。
9、 信号：RS-232：TXD 、RXD 、RTS 、CTS 、DTR 、DSR 、DCD 、CND ；RS-485：Date+、Date-。
GND 三、接线和信号：RS232端（DB9母头） RS485（DB9M 公头）HEIN-III 转换器采用DB9型的母头连接口与RS232接口相连,另一端DB9的公头连接器与RS485接口相连。
RS232引脚定义RS485引用脚定义其工作电源有两种情况：直接从RS232端口向3脚供电，同时，由7（RTS ）、4（DTR ）脚给HEXIIN-III 型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6（+12V ）和5脚（GND ）供电。
双路双隔离 RS-485 自动收发器说明书
2022.07.12 V1.03 Guangzhou ZHIYUAN Electronics Co.,Ltd.第1页 共5页输入特性参数 符号 条件 最小值 典型值 最大值 单位输入电压V CC RSM3485IDHT 3.15 3.3 3.45 VDC RSM485IDHT4.75 55.25 TXD 逻辑电平高电平 V IH 0.7V CC -- V CC +0.5 低电平 V IL 0 -- 0.3V CC RXD 逻辑电平高电平 V OH I RXD =-1.5mA V CC -0.4 V CC -0.2 -- 低电平V OL I RXD =1.5mA-- 0.2 0.4 TXD 驱动电流 I TXD 2 -- -- mA RXD 输出电流 I RXD -- -- 10 TXD 上拉电阻R TXD--4.7--k Ω 串行接口RSM3485IDHT 3.3V 标准UART 接口 RSM485IDHT5V 标准UART 接口产品特性—————————————————◆ 单一输入电源供电 ◆ 无隔离输出电源脚 ◆ 两路RS-485通道相互隔离 ◆ 自动收发数据功能 ◆ 最多可连接32个节点 ◆ 电磁辐射EME 极低 ◆ 电磁抗干扰EMS 极高◆集成电源隔离、信号隔离和总线ESD 保护功能产品应用————————————————◆ 工业通讯 ◆ 煤矿行业 ◆ 电力监控 ◆ 石油化工 ◆ 楼宇自动化◆ PLC 与变频器的通信 ◆……产品系列————————————————产品型号 温度范围 隔离耐压 封装 RSM3485IDHT -40℃～+85℃ 2500VDC DIP12 RSM485IDHT-40℃～+85℃2500VDCDIP12产品型号———————————————————————————————————————产品型号 电源电压(范围)(VDC) 静态电流 (mA,Typ) 最大工作电流(mA)传输波特率 (kbps) 节点数 (pcs) 类型 RSM3485IDHT 3.3 (3.15-3.45) 20 200 115.2 32 高速 RSM485IDHT 5(4.75-5.25)18150115.232高速参数符号条件最小值典型值最大值单位内置隔离输出电源电压V O标称输入电压4.9 5.1 5.3VDC差分输出电压（A-B）V OD 1.5 -- V O差分输出电流（A-B）I OD 标称输入电压，差分负载为54Ω 28 -- -- mA 总线接口保护ESD静电保护传输特性参数条件最小值典型值最大值单位内置上下拉电阻-- 4.7 --kΩ收发器输入阻抗-7V≤V CM≤+12V 48 -- --数据发送延时-- 1000 --ns 数据接收延时-- 80 --真值表特性收发功能输入输出发送功能TXD A B 1 1 0 0 0 1接收功能V A-V B RXD ≥+200mV 1≤-200mV 0-200mV＜V A-V B＜+200mV 不确定状态极限特性参数条件最小值典型值最大值单位输入冲击电压(1)（1s，max）RSM3485IDHT -0.7 -- 5VDC RSM485IDHT -0.7 -- 7引脚焊接温度焊点距离外壳1.5mm，10秒-- -- 300 ℃热插拔不支持一般特性参数条件最小值典型值最大值单位隔离电压输入-输出，时间1分钟，漏电流小于1mA 2500 -- -- VDC 绝缘电阻输入-输出，绝缘电压500VDC 1 -- -- GΩ 封装尺寸19.90×16.90×7.10 mm 外壳材料黑色阻燃塑胶外壳，符合UL94 V-0标准环境特性参数条件最小值典型值最大值单位工作温度-40 -- +85℃存储温度-55 -- +125外壳温升Ta=25℃-- 15 25存储湿度无凝结-- -- 95 % 冷却方式自然空冷EMS静电放电抗扰度IEC/EN 61000-4-2 Contact ±4KV/Air ±8KV(裸机) (2) Perf.Criteria B IEC/EN 61000-4-2 Contact ±8KV/ Air ±15KV(图2/图3) Perf.Criteria B 脉冲群抗扰度 IEC/EN 61000-4-4 ±2KV (2)Perf.Criteria B 雷击浪涌抗扰度 IEC/EN 61000-4-5 共模 ±2KV(裸机) (2)Perf.Criteria B IEC/EN 61000-4-5 差模 ±2KV ，共模 ±4KV(图2/图3)Perf.Criteria B 传导骚扰抗扰度IEC/EN 61000-4-6 3Vr.m.s (2)Perf.Criteria A注：（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏；（2）此参数仅限于RS-485通信端口，Ax 、Bx 或Gx ；测试均为RS-485端口浮地，通信状态下测试； （3）如没有特殊说明，本手册中的参数都是在25℃，湿度40%~75%，输入标称电压下测得。
BS-232 RS-485 RS-422光纤电缆转换器手册说明书
2.We guarantee to keep the product in good repair for5years.◆PIN SettingThe RS232/485/422signal port is a industrial terminal block as below:Hanging type9pins terminal block:pin123456789def T+T-R+R-GN D TX RX GN D Vppsort RS-485/RS-422RS-232PowerDin rail type10pins terminal block:pin12345678910def T+T-R+R-GN D TX RX GND Vpp GNDsort RS-485/RS-422RS-232PowerNotice:The MWF201RS-485/422port is auto adapte.When used RS-485port,it connect with pin1,pin2,pin5these three pin:pin1is A+（485+）,pin2is B-(485-)and pin 5is GND.When used RS-422port,it conenct with pin1,pin2,pin3,pin4,pin5,pin1is T+,pin2is T-,pin3is R+,pin4is R-,pin5is GND.The pin5,pin6,pin7are RS-232port:pin5is GND,pin6is TX(sent signal),pin7is RX(receive signal).When used RS232port,The pin5,pin6,pin7blocks of the terminal are RS232port,pin 5is GND,pin6is TX(send signal),pin7is RX(receive signal).◆Attention●GroundingWhen RS-485(or RS-422)working,we suggest connect each GND between fiber optic modem with Equipment RS485port.Becuase RS485(or RS422)communication<12V.The RS-485connect with3pin(A＋、B－、GND),the RS-422connect with5pin(TX+、TX-、RX+、RX-、GND),signal GND connect with each other,however do not connect with ground.●Indication lightThe MWF201have Three indication light,POW light is for power,TX light shows sent the data to external,and RX light shows receive the data from externa.●Power supplyAdapte DC5V～30V power supply,current can be flow by thein-line bore or the terminal block8,9pin.Pin8is GND,Pin9is power.We provide AC220V/DC5V power adapter.NOTICE:the power polarity,wrong connection will damage the equipment.◆ApplicationDin rail type:Hanging type:。
rs232rs485转换器使用说明书
R S232/RS485转换器使用说明书一、 产品简介HEXIN-III 型转换器之间的双向接口的转换器，应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通信网络，实现多机应答通信通信，广泛地应用于工业自动化控制系统，一卡通、门禁系统、停车系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III 型转器，能够将RS-232串行口的TXD 和RXD 信号转换成两衡半双工的RS-485信号。
无需外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS ），4脚数据终端准备好（DTR ）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装软件使用非常简单。
二、 性能参数1、 串口特性：接口兼容EIA/TIA 的RS-232C ，RS-485标准。
2、 电气接口：RS-232端DB9孔型边接口，RS-485端DB9针型连接器、配接线柱（五位接线）。
3、 工作方式：异步半双工。
4、 传输介质：普通线、双绞线或屏蔽线。
5、 传输速率：300~115-21BDS 。
6、 传输距离：5米（RS-232端）1.200米(RS-485端)。
7、 通信协议：透明。
8、 工作环境：-10℃到85℃相对湿度为5%到95%。
9、 信号：RS-232：TXD 、RXD 、RTS 、CTS 、DTR 、DSR 、DCD 、CND ；RS-485：Date+、Date-。
GND 三、接线和信号：RS232端（DB9母头） RS485（DB9M 公头）HEIN-III 转换器采用DB9型的母头连接口与RS232接口相连,另一端DB9的公头连接器与RS485接口相连。
RS232引脚定义RS485引用脚定义其工作电源有两种情况：直接从RS232端口向3脚供电，同时，由7（RTS ）、4（DTR ）脚给HEXIIN-III 型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6（+12V ）和5脚（GND ）供电。
RS485转光纤转换器
RS485/光纤转换器
模块名称：RS485/光纤转换器
模块属性：透明传输设备
1. 模块简介
RS485转光纤转换器实现一路RS-485在光纤上的透明传输，由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制、交通控制和分布式数据采集等场合，特别适用于变频器控制、电力控制及对电磁兼容性有特殊要求的测控系统。
应用示例
2. 性能指标
●电接口：RS-485信号
●光接口：ST多模
●电源：DC24V电源适配器
●速率：0～115.2Kbps自适应
●光波长：1310nm
●传输光纤：多模62.5/125um
●传输距离：2kM
●工作温度：-10℃－70℃
●相对湿度：≦90%（无冷凝）
3. 主要特点
●透明传输，波特率自适应，无需改动用户协议；
●电源、数据收发LED显示，方便故障诊断及维护；
●有效避免回路电压、浪涌、感应雷击、静电、热插拔损伤设备；
●工业级设计,运行可靠稳定；。
RS232RS485RS422光电隔离转换器使用手册
RS232/RS485/RS422光电隔离转换器使用手册一、概述本转换器是一种多功能RS-232/RS485/RS422接口转换器。
该产品配有外接电源，光隔2KV以上。
具有体积小、传输距离远、速率高、性能稳定等特性。
可广泛应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公司员工出勤系统、公路收费站系统等。
是一种性能价格比优良的数据接口转换产品。
内部无需开关设置，可支持32个节点/128个节点型号选择。
二、性能参数1、RS485/422端外接9V/350mA电源。
光电隔离2KV。
RS232开关电源隔离供电。
2、工作方式为同步双工传输。
3、传输介质需采用屏蔽双绞线，线径要求在0.75mm以上.4、传输速率为0-115200bps5、传输距离为1500m(100Kbps时)6、可支持32个节点或128个节点7、工作环境为-20℃到70℃,相对湿度为5%到95%.8、外形尺寸115mmX55mmX23mm三、图形四、连线示意图1、RS485两线连接：图二2、RS-422四线连接：图三五、安装和应用本产品采用DB-9通用输入头并配DB-9至DB-9交叉连接线，方便与电脑RS-232口连接。
输出配连接、拆卸方便的接线柱。
本转换器支持：1、点到点；一点对多点的半双工两线通信模式(485模式) ，见图二2、点到点；一点对多点的全双工四线通信模式(422模式) ，见图三注意：在半双工接线时，为了防止信号的反射干扰，需在线路的终端接一个120欧的匹配电阻。
六、故障及排除RS485不能通信：1、Power LED不亮：检查电源适配器连接及供电是否正常。
2、RS485 LED不亮：A、检查电脑COM口设置是否正确。
B、检查COM口至转换器间转线是否连好。
3、RS485 LED亮但不能通信：检查485输出连线是否正确(485+；485-是否一一对应) 。
检查485输出总线是否短路。
RS422不能通信：1、Power LED不亮，检查电源适配器连接及供电是否正常。
RS232、RS485转光纤_光猫使用说明
RS23、RS422、RS485转光纤_光猫使用说明（工业级）一、概述天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、RS422、RS485通信距离，最远可以达到20公里到40公里。
采用光信号传输，模块有很好的抗电磁干扰能力。
防雷设计，可用于比较恶劣的工矿环境。
支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
二、规格与特性电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。
可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护环境温度：-40---60°C存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS232_1_LED：闪烁表示RS232_1有数据收发；RS232_2_LED：闪烁表示RS232_2有数据收发；PWR_LED：灯亮表示电源工作；Fiber_LED：灯亮表示光纤模块工作正常；五、光纤参数单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
江苏新创RS485光纤调制解调器说明书
江苏新创RS485光纤调制解调器说明书一．产品型号：LQIC485OPT.05.1二．主要技术指标：工作电压：工作电压：DC5V电压范围：DC4.8V～DC5.3V工作电流：≤200ｍA光纤型号：多模1310nm光纤传输距离：≤2km(多模)传输介质：多模光纤使用环境：温度：－10～+50℃相对湿度：≤90%(40±2℃)三．输入输出接口与安装方法：本产品对外具有一组光纤接口、一个485口和一个电源接口。
可通过光纤实现485总线设备的高速远距离点对点通讯。
1.有极性485总线接口：两线，“A”接485总线高电平，“B”接485总线低电平。
4.485总线采用RVS1.0mm2普通非屏蔽双绞线，通讯距离可达到1.2km，大大降低工程电缆使用量，大大降低工程造价。
并且双绞线越粗，通讯距离更远，通讯效果更好。
若采用屏蔽双绞线，通讯效果更好。
485总线通讯速率：0~1Mbps任意速率自适应。
5.DC5V电源接入：“DC5V＋”接到直流5伏电源的正极，“GND”接到直流5伏电源的负极。
若不能正常工作，请检查接线是否正确。
6.有极性光纤接口：双SC接口，“TX”接另一转换器的“RX”，“RX”接另一转换器的“TX”。
光口通讯速率：0~5Mbps任意速率自适应。
7.光纤尾纤（或跳线）与工程铺设光缆之间采用熔接技术。
四．功能：1.本产品用于扩展485总线联网的通讯距离，采用光纤作信号传输媒介，具有传输距离远、传输频带宽、绝缘性能好、抗辐射、抗干扰能力强、重量轻、耐腐蚀等优点。
特别适用于核辐射区、超高压电力系统、强电磁干扰区、雷区、易燃易爆区及强腐蚀环境等场合。
2.使用“RS485-光纤转换器”可将485总线和光纤相连接。
需要远距离抗干扰传输时就转换成光纤，需要连接485总线通讯设备时就转换成485总线。
3.双向通讯，纳秒级转换，通讯速度快,即插即用，透明传输。
六．注意事项：1.光纤转换器必须成对使用。
电源极性不能接反。
捷瑞 2107系列 RS232 RS485 422转换器使用说明书
JaRa® MODEL 2107系列RS232<->RS485/422转换器使用说明产品概述一 MODEL 2107A接口转换器2107A是RS232到RS422/485的有源双向接口转换器，完全由外部独立电源供电，无需从串口取电。
内部零延时/自动收发智能转换（自动流控）。
可以实现点对点、点对多点，单工、半双工、全双工等传输，可广泛用于RS422/485接口设备的通信网络中。
二 MODEL 2107B接口转换器2107B是RS232到RS422/485的有源光电隔离单向接口转换器，RS422/485端外部独立电源供电，RS232端从串口取电。
内部零延时/自动收发智能转换（自动流控）。
可以实现点对点、点对多点，单工、半双工、全双工等传输，非常适合用于工业控制领域。
三 MODEL 2107C接口转换器2107C是RS232到RS422/485的有源光电隔离双向接口转换器，RS232/RS422/485端全由外部独立电源供电，无需从串口取电，满足任何RS232联入RS422/485网络，内部零延时/自动收发智能转换（自动流控），并同时具有串口光电隔离和电源隔离保护（内部电源隔离模块静态隔离电压达7000V）,是专为严格要求的工业控制环境设计开发的，目前业界很好的接口转换器。
MODEL 2107系列产品特性性能参数：串口界面接口兼容EIA/TIA的RS232C、RS485/RS422标准传输介质普通双绞线传输 距离 0－5Km (115200--9600bps) 其中1.2Km(可达到57.6Kpbs)点位数最多32个电源要求需外部供电（其中，2107B的RS232端从串口取电）接头 方式 RS-232:配RJ45转DB9/25孔线缆RS-422/485：DB9针，配六位接线端子信号 RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-485:Date+/A,Date-/B, GNDRS-422:TD+,TD-,RD+,RD-,GND工作异步单工,半双工,全双工方式透明通信协议－10℃～70℃工作温度5%～95%相对湿度POWER(红)TD（红）、RD（绿）显示指示备注 无需RTS / CTS硬件流控和软件控制，智能转换使用说明：连接器和信号MODEL 2107系列转换器均采用RJ45转DB9/25线缆与RS232接口相连，RS422/485端采用DB9针头（可加配6位接线柱）与RS422/485总线网络相连。
RS232485转换器使用手册
Bxtec RS232/485转换器使用手册感谢您对仰邦科技产品的信赖！当您得到该产品时，它应该具备以下组件：●RS232/485转换器●DB9接线柱转接头●使用手册1 产品简介Bxtec RS232/485转换器是RS-232与RS-485之间的双向接口转换器。
简单的两线通讯，可以架构RS485半双工多点位通信网络。
已被广泛地应用于点到点，点到多点的RS485接口设备的通信。
该转换器能够将RS-232串行口的TXD和RXD信号数据转换成两线平衡的半双工RS-485信号。
无需外接电源，可直接从RS232端口的3脚窃电，同时由7针请求发送(RTS)、4针数据终端准备好(DTR)辅助供电。
你不必重新设置硬件与安装软件，使用非常简单。
3 连接器和信号RS232端（DB9F母头） RS485端（DB9M公头）该转换器采用DB9型的母头连接器与RS232接口相连，另一端DB9公头连接器与RS485接口相连。
接口定义如下：其工作电源有两种情况：直接从RS232端口的3针供电，同时由7(RTS)、4(DTR)针辅助供电。
当RS232不能正常供电时，可由RS485端的DB9M 6针(+9V)和5针（GND）供电。
4 安装及应用4.1 安装步骤⑴在安装RS232/485转换器之前，请先准备两根通讯线。
⑵关闭设备串行口，把计算机关机断电。
⑶转换器的RS232端口是DCE方式，可以直接插入DTE设备的DB9M串行口（如：计算机的COM口），并从其中的TXD、DTR、RTS信号窃电，并注意信号电平应大于＋5V，如果设备是4.2 应用⑴RS232设备与RS485设备通讯该方式主要应用在控制端设备是RS232C接口，被控制端设备是RS485接口，两端设备因电气特性不一,不能直接相通，采用转接器即可透明的将RS232C接口信号转换为RS485信号。
⑵RS232设备与RS232设备通讯该方式主要应用在控制端设备是RS232C接口，被控制设备是RS485接口，并且可连接多达32个RS485从设备（RS485SLAVE）。
JaRa 有源 RS232 422 485光纤转换器说明书
JaRa2501S/M、2502S/M有源RS232/422/485Ù光纤转换器产品使用说明书1. 产品简介产品型号 电接口 光接口2501S 同时提供RS232和RS485 单模(SC)2501M 同时提供RS232和RS485 多模(SC)2502S 同时提供RS422和RS485 单模(SC)2502M 同时提供RS422和RS485 多模(SC)JaRa2501S/M、2502S/M（以下简称250X）有源RS232/RS422/RS485Ù光纤转换器可以将串行数据信号（RS232/422/485信号）转换成光信号通过光纤传输。
250X产品外壳采用捷瑞工业模具，支持壁挂式安装、桌面式安装、堆叠式安装、工业导轨式安装等多种安装方式。
光纤接口采用SC型接口，RS232/422/485信号以及外部直流电源通过10孔接线柱与2501/2连接。
将RS232信号通过2501转成光纤传输，可以克服传统RS232信号传输距离短，抗干扰能力差等缺点，同时也解决了电磁干扰、地环干扰以及雷击和电浪涌的难题，大大提高了数据通信的可靠性、安全性和保密性。
2502提供的RS422接口也使其可以方便的与RS422设备相连接。
无论是2501还是2502都提供RS485接口，使其可以方面的与485设备相连接。
该产品可广泛应用于各种工业控制、电力、银行等对数据通信质量要求较高，或电磁干扰大，静电、雷击、地电位差大的应用场合。
JaRa250X系列产品分为4种型号---2501S、2501M、2502S、2502M。
该4种产品外形及尺寸都完全相同。
区别主要体现在所提供的串行接口以及光纤接口上面。
详细内容参见第3节性能参数。
2．2501S/M、2502S/M外形及接线端子定义（如图Fig 2）Fig 2说明：2501/2502的正面板上有三个LED指示灯。
其中，红色指示灯“Power”指示电源状态（通电正常时亮），绿色指示灯“Fiber Tx”（闪烁）指示信号由电接口RS232/422/485端向光纤端传输，绿色指示灯“Fiber Rx”（闪烁）指示信号由光纤向电接口RS232/422/485端传输。
RS485rep-2 DataSheet 两通道 RS485 隔离中继器 转换器 说明书
RS485rep-2
两通道 RS485 隔离中继器/转换器
DS04301112
V1.00 Date: 2008/03/15
产品数据手册
—————————————————概述
———————————产品特性
RS485rep-2 两通道 RS485 隔离中继转换器具 2 通道隔离 RS485 接口；
5.1 安装..................................................................................................................................9 5.1.1 注意事项 ...............................................................................................................9 5.1.2 外观和尺寸 .........................................................................................................10
RS485rep-2 拥有两路完全电气隔离 RS485 通道，每个通道都有独立的驱动增强型 RS485 收发器，能实现两个 RS485 网络的透明传输，延长通讯距离，倍增节点数目，解除 了系统总线上 RS485 收发器最大节点数驱动限制。在总线级别实现复杂结构的多点连接， 使得主干网络没有支线长度限制，用户可以使用灵活的布线方式。
准节点或 128 个增强型节点；
电气隔离和 ESD 保护防止静电和浪涌冲击。且具 隔离电压 2500V DC；
RS-485双向通信线缆说明书
Part Number: 3106ARS-485, (1 pr) 22 AWG (7x30) TC & (1) 22 AWG (7x30) TC, FHDPE/PVC,Foil+TC Braid Shld, CM, PLTCProduct DescriptionOne 22 AWG pair stranded (7x30) tinned copper conductors & one 22 AWG stranded (7x30) tinned copper conductor, Datalene® (FHDPE) insulation, twisted pairs, overall Beldfoil® shield (100% coverage) plus a tinned copper braid (65% coverage), PVC jacket.Technical SpecificationsPhysical Characteristics (Overall)ConductorInsulationColor ChartOuter Shield MaterialOuter Jacket MaterialConstruction and DimensionsElectrical CharacteristicsConductor DCRCapacitanceInductanceImpedanceNominal Characteristic Impedance Nominal Characteristic Impedance Description120 Ohm120High Frequency (Nominal/Typical)Nom. Insertion Loss0.5 dB/100ftDelayNominal Velocity of Propagation (VP) [%]78 %CurrentMax. Recommended Current [A]2.7 Amps per conductor @ 25°CVoltageUL Voltage Rating300 V RMS (NEC Type PLTC)300 V RMS (NEC Type CM)Electrical Characteristics Notes:Input Impedance/Unfitted Impedance .5 - 10 MHZ, 120 +-12 Ohms Temperature RangeNon-UL Temp Rating:60°CUL Temp Rating:60°COperating Temp Range:-20°C To +60°CMechanical CharacteristicsBulk Cable Weight:48 lbs/1000ftMax Recommended Pulling Tension:65 lbsMin Bend Radius/Minor Axis: 3 inStandardsNEC/(UL) Specification:CM, PLTCCEC/C(UL) Specification:CMCPR Euroclass:EcaApplicable Environmental and Other ProgramsEU Directive 2000/53/EC (ELV):YesEU Directive 2002/96/EC (WEEE):YesEU Directive 2003/11/EC (BFR):YesEU Directive 2011/65/EU (ROHS II):YesEU Directive 2015/863/EU:YesEU Directive Compliance:EU Directive 2003/11/EC (BFR)EU CE Mark:YesEU RoHS Compliance Date (yyyy-mm-dd):2005-10-01CA Prop 65 (CJ for Wire & Cable):YesMII Order #39 (China RoHS):YesSuitabilitySuitability - Oil Resistance:YesSuitability - Sunlight Resistance:YesFlammability, LS0H, Toxicity TestingUL Flammability:UL1685 UL LoadingCSA Flammability:FT1UL voltage rating:300 V RMS (NEC Type PLTC)Plenum/Non-PlenumPlenum (Y/N):NoPart NumberVariantsItem #Color Footnote3106A.00152Black3106A.001525Black3106A.00305Black3106A 0101000Black C3106A 010500Black C3106A 0105000Black C NFootnote: C - CRATE REEL PUT-UP.Footnote:N - FINAL PUT-UP LENGTH MAY VARY -0% TO +10% FROM LENGTH SHOWN.© 2018 Belden, IncAll Rights Reserved.Although Belden makes every reasonable effort to ensure their accuracy at the time of this publication, information and specifications described here in are subject to error or omission and to change without notice, and the listing of such information and specifications does not ensure product availability.Belden provides the information and specifications herein on an "ASIS" basis, with no representations or warranties, whether express, statutory or implied. In no event will Belden be liable for any damages (including consequential, indirect, incidental, special, punitive, or exemplary damages) whatsoever, even if Belden has been advised of the possibility of such damages, whether in an action under contract, negligence or any other theory, arising out of or in connection with the use, or inability to use, the information or specifications described herein.All sales of Belden products are subject to Belden's standard terms and conditions of sale.Belden believes this product to be in compliance with all applicable environmental programs as listed in the data sheet. The information provided is correct to the best of Belden's knowledge, information and belief at the date of its publication. This information is designed only as a general guide for the safe handling, storage, and any other operation of the product itself or the one that it becomes a part of. The Product Disclosure is not to be considered a warranty or quality specification. Regulatory information is for guidance purposes only. Product users are responsible for determining the applicability of legislation and regulations based on their individual usage of the product.。
RS485rep-2两通道RS485隔离中继转换器数据手册 - 副本
有 2 通道电气隔离的 RS485 总线接口，其中一路 第二路 RS485 通道可切换为 RS232
可以切换成 RS232 接口。实现 RS485 信号的增强
通道，实现转换器功能；
或者与 RS232 信号互相转换。
每个 RS485 通道可负载至少 32 个标
RS485rep-2 具有隔离防爆的特性，提供 2500V
广州致远电子有限公司
RS485rep-2
两通道 RS485 隔离中继转换器
目录
1. 功能简介....................................................................................................................................3 1.1 RS485rep-2 两通道 RS485 隔离中继/转换器.................................................................3 1.2 产品特点..........................................................................................................................3 1.3 各部件名称与功能 ..........................................................................................................4
RS485rep-2 每一路的隔离电压高达 2500V，使得一路 RS485 总线受到破坏时，其他 RS485 总线上的器件能得到物理上的保护。并且具有卓越的带负载能力，每个 RS485 端口 最多可携带 128 个节点（当其它节点亦使用负载增强型收发器时）。每个 RS485 端口、电 源也拥有一定的 ESD 防护能力。
DCP485 RS232-RS485转换器说明书
DCP-485The DCP485 is a compact RS232- to-RS485 converter which features a complete electrical isolation barrier and heavy duty electrical surge protectors. These devices featurea DIN rail mountable enclosure,for application to a junction box,a panel, a relay rack, the side of your computer, or anywhere a DIN rail can be mounted. Isolation is provided by optical couplers anda transformer-isolated DC-to-DC converter. The RS232 connection is made through male or female EIA9-pin D sub connectors, or a 3-wire RS232 connection can be made through convenient pluggable screw terminals. The RS485 connections are made through convenient pluggable solderless screw terminals.The DCP485 series is designed for full duplex operation over two-wire pairs. Outputs are tri-state, allowing multidropping of up to 32 units. Data rates are up to 115.2 K bits per second (baud). Four diagnostic LED indicators are provided forinstallation guidance and systemtroubleshooting. The RS232interface includes Request To Send(RTS) and Data Terminal Ready(DTR), either of which can be usedvia a DIP switch to enable theRS485 transmitter.Alternately, the DCP-485 offersautomatic line switching: the RS485transmitter is enabled automaticallyby each character sent on theRS232 Transmit Data (TD) line.Additionally, the RS485 transmitterand receiver can be independentlyenabled continuously or underRS232 control. A convenient nullmodem switch is provided for thedata lines. Also, line terminationswitches independently connect linetermination and line bias resistorsto the RS485 lines. The units arepowered from wide-range voltagesof 10 to 30 Vdc through pluggablesolderless screw terminals.Component Functions andDescriptions:Front of Unit–DB-9 ConnectorRS232 standard 9-position D subpinout with pin 9 not connectedLED’sTD - shows state of RS232 TransmitData line - “on” whenTD is a SPACE.RD - shows state of RS232 ReceiveData line - “on” whenRD is a SPACE.CTRL - shows state of RS232control line (RTS/DTR) or dataenabled auto modeRS485 transmitter control line - LEDis on when control line is asserted.PWR - is on when DCP485 issupplied with +10 to +30 Vdc power.RS232 Side –Terminal BlockIncludes DCP-485 power input andoptional RS232 TD, RD and groundconnections.DIP SwitchesCOMM MODE DCE/DTE - reversespins 2 & 3 of the DB-9 connectorand screw terminals 3 & 4 of theRS232/Power terminal block.CTRL MODE AUTO/RTS/DTR -select AUTO mode or RTS/DTR toenable the RS485 transmitter.LINE RTS/DTR - select RTS or DTRto enable the RS485 transmitter.RS485 Side –Terminal BlockIncludes four RS485 terminalsand one isolated return terminalFully Isolated RS232/RS485 ConverterU 1500 VRMS Isolation withOptical Couplers andPower DC-to-DC Converter(6000 Vdc, 1 min)U Industrial SurgeProtection Devicesand 15 KV ESD ProtectedRS232 InherentU Four LEDDiagnostic IndicatorsU 115.2 K BPS (BAUD)at 0.8 mile (1.3 km),38.4 K BPS (BAUD)at 1 mile (1.6 km)U RTS, DTR, or AutoRS485 Transmitter ControlU Tri-State Outputs forMultidrop Applications,up to 32 DevicesU Selection of ConnectorsU Pluggable SolderlessScrew Terminal FieldConnectionsU Easily Mounts onStandard DIN RailU 2-Wire or 4-Wire R5485DCP-485-S shown actual size.Specifications Baud Rates (bps): 115.2 K, 57.6 K,38.4 K, 19.2 K, 9.6 K, 4.8 K, 0-2.4 K Distance (miles): 0.8, 0.9, 1.0, 2.6,3.5,4.0, 7.0Distance (km): 1.3, 1.5, 1.6, 4.2,5.6,6.4, 11.3Wire Capacitance: equal to 25 pFper foot and up to 32 multidrop units Max Multidrop Units: 32COMMON MODE ISOLATION Surge: 6000 Vdc, 1 minContinuous: 1500 VrmsDifferential Mode Surge Protection: (dc input and RS232inputs and outputs, RS485 inputs and outputs)Modes: Asynchronous 4–wireduplex, 2–wire half duplex, 2–wire simplex Channel Lines: (1) TD, RDControl Lines: (1) RTS, DTRNull Modem Switch:1 (Reverses RS232 pins 2 and 3)RS485 Output Drive: 28 mA max/output RS485 Input Impedance:12 k Ω min/input Power: 10 to 30 Vdc @ 150 mA maxTEMPERATURE Operating Range: 0 to 60°C(32 to 140°F)Storage Range: 0 to 70°C(32 to 158°F)Relative Humidity: 0 to 95%non-condensing Altitude: To 4574 m (15,000')Dimensions:109 H x 84 W x 22.5 mm D (4.3 x 3.3 x 0.89")Weight: 130 g (4.6 oz)MTBF: (2) >100,000 hrsOrdering Example: DCP-485-S and OCW-1 OMEGACARE SM 1-year extended warranty for DCP-485-S adds 1 year to standard 1-year warranty.DCP-485 Block Diagram Dimensions for DCP-485Notes: (1) TD = Transmit Data, RD = Receive Data, RTS = Request to send, DTR = Data Terminal Ready. (2) Ground-benign environmental conditions (no salt atmosphere, <50°C ambient temperature).DIP Switches TD Term - switches a 120 Ωtermination resistor across the RS485 transmit data lines TD A & TD B.RD Pull Up/Term/Pull Dn - RD Term switches a 120 Ωtermination resistor across the RS485 receive data lines. RD Pull Up & RD Pull Dn switch a pull up resistor to RD B’ and a pull down resistor to RD A’, respectively.TD Cont En/Ctrl’d - select continuous enable or RS232 side signal control of the RS485 transmitter. RD Cont En/Ctrl’d - select continuous enable or RS232 side signal control of theRS485 receiver.OMEGACARE SM extended warranty program is available for models shown on this page. Ask your sales representative for full details when placing an order. OMEGACARE SM covers parts, labor and equivalent loaners.。
RS422、RS485转光纤_光猫说明书详情
RS23、RS422、RS485转光纤_光猫使用说明（工业级）一、概述天津三格电子的MS-F155是多功能的支持异步RS-232，RS-485，RS-422通信接口的光纤模块，可以延长RS232、RS422、RS485通信距离，最远可以达到20公里到40公里。
采用光信号传输，模块有很好的抗电磁干扰能力。
防雷设计，可用于比较恶劣的工矿环境。
支持RS-232，RS-485，RS-422多种异步通信协议，可以同时混合使用两个RS-232，4路RS-485或2路RS-422接口，支持2线（半双工）RS-485和4线（全双工）RS-422工作方式。
RS-232信号的传输速率最高为115.2Kbps，RS-485/RS-422的信号传输速率最高可达500Kbps，不同电气标准的接口可以混合使用，可以用RS-232的设备去连接RS-485/RS-422的设备，可以代替RS-232到RS-485/422接口转换器或光电隔离器，并提供了优良的EMI/RFT特性。
RS485接口采用零延迟转换时间技术、自动侦测数据流向的流控技术，使模块使用非常简单。
二、规格与特性电源：宽电源供电，7-24V直流电源。
接口：RS232/RS422/RS485。
可以同时传输2路RS232，4路485或者2路422。
传输速率：RS232可以达到115200bps；RS422 RS485可以达到400Kbps。
通信方式：RS232RS422为全双工/ RS485为半双工。
通信距离：多模可以达到2000米，单模可以达到20-40公里。
光纤：SC、LC可选口，单模，单双纤可选，1310nm、1550nm可选。
保护：15KV静电保护，1600W浪涌保护环境温度：-40---60°C存储温、湿度：-20---50°C 5%---90%MB：1307220八零八三体积：长120mm 宽85mm 高25mm四、LED指示灯RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS232_1_LED：闪烁表示RS232_1有数据收发；RS232_2_LED：闪烁表示RS232_2有数据收发；PWR_LED：灯亮表示电源工作；Fiber_LED：灯亮表示光纤模块工作正常；五、光纤参数单模、SC口（可选择其他接口，LC FC等）、单双纤可选，波长1310nm。
RS485串行口CAN总线转换器CAN485使用手册CAN485
RS485串行口CAN总线转换器CAN485使用手册CAN485RS485串行口/CAN总线转换器：CAN485使用手册一、简介：★功能许多设备上都有RS485接口，利用智能RS485口与CAN总线转换器CAN485，可方便地把带有RS485接口的设备连入CAN总线网络中。
★特点·实现RS485串行口和CAN总线信号的透明转换·LED显示系统通讯状态★技术指标RS232传输速率(bps)：1.2K，2.4K，4.8K，9.6K，19.2KRS232接口：DB9插座CAN传输速率(bps)：5K，10K，20K，50K，100K，125K，250K，500K，1MCAN接口：2针接线端子CPU:89C51CAN控制器：82C200/SJA1000CAN收发器：82C250RS485收发器：MAX491尺寸：4.0"X2.5"(101mmX66mm)电源功率：＋5V＠ 100mA 最大200mA温度：0℃～70℃二、使用说明★ RS485接口协议:1个起始位,8个数据位，1个停止位，没有校验位。
★接口定义1．电源接口：5V------------+5VGND-----------地2． RS485接口：TX+ -----------RS485ATX- -----------RS485BRX+ -----------RS422YRX- -----------RS422Z3． CAN接口：H-------------CAN-HL-------------CAN-L★跳线设置1． JMODE：当1，2短接时，为RS485接口；当2，3短接时，为RS422接口；出厂设置为RS485接口。
2． JW：2，3短接。
3． JA：模块节点地址(ID号的高8位)：1位至7位代表地址0至127，短路为0，开路为1；第8位保留。
4． JB：第1，2，3位为RS485速率选择，短路为0，开路为1；0--------------1200bps1--------------2400bps2--------------4800bps3--------------9600bps；出厂设置为9600bps4-------------19200bps第4，5，6位为CAN速率选择，短路为0，开路为1；0--------------5Kbps;出厂设置为5Kbps1--------------10Kbps2--------------20Kbps3--------------50Kbps4--------------100Kbps5--------------125Kbps6--------------250Kbps7--------------500Kbps第7位是硬件滤波位，为1时接收总线上的所有信息，为0时只接收ID 号与JA跳线一致节点的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ci-SF220R 2路RS485数据光纤转换器说明书
概述
Ci-SF220R系列是一款工业级RS485数据光纤转换器，支持2路RS485串口。
为工业级设计，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，DC（18~36V）宽电源输入（可定制9~18VDC 电源型号），电源冗余和隔离保护等优点。
-40~75℃工作温度范围，能够满足各种工业现场的要求，提供便捷的光纤通讯解决方案。
规格
总线数据接口
✧RS485支持A、B半双工工作模式
✧RS485通信速率：0~1Mpbs
✧隔离电压：瞬间隔离电压5000V，持续隔离电压1000V
✧终端电阻：本机内部不带终端电阻，请按需要决定是否外接
光纤接口
✧光纤波长：多模850nm、1310nm；单模1310nm、1550nm
✧传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um ✧传输距离：多模2km，单模20km，更远距离可选
✧光纤接口类型：ST、SC、FC可选，标配ST光接口
✧单纤波长：A型机发送波长为单模1310nm，接收波长为1550nm；B型机发送波长为单模
1550nm，接收波长为1310nm
电源及保护
✧隔离冗余18~36V DC电源（可定制9~18V DC电源型号），典型工业标准电压DC 24V，功耗
小于1.5W，隔离电压1500V，具有反接保护功能，采用5芯5.08mm工业端子接口（请使用工业标准电源，否则会引起通信故障或设备损坏）
机械特性
✧尺寸（长×宽×高）：136mm×104.8mm×52.8mm
✧净重：800g
✧外壳：IP40防护等级，波浪纹铝制加强机壳
✧安装：35mmDIN导轨安装
工作环境
✧工作温度：-40℃~75℃，可选宽温（-40~85℃）
✧存储温度：-40℃~85℃
✧相对湿度：5%~95%（无凝露）
保修期
✧保修期：5年
符合标准
✧IEC61000-4-2(ESD)：电源端：±8KV接触放电，±15KV空气放电；信号端：±15KV空气
放电
✧IEC61000-4-4(EFT)：电源端：±4KV
✧IEC61000-4-5(Surge)：电源端：±1KV DM/±2KV CM
✧IEC60068-2-27（冲击）
✧IEC60068-2-32（自由跌落）
✧IEC61000-6-2（通用工业标准），IEC61850-3（变电站），IEEE1613（电力分站）
✧EN50121-4（轨道交通）
外形尺寸
正视图俯视图
终端电阻的作用是消除在通信电缆中的信号反射，视需要在电缆的两个终端节点接入。
光电转换器的加入使电缆总线分段，每段电缆两端视需要可外接终端电阻。
请参考该总线标准的终端电阻连接方式，如采用分支器。
接线方法
1. 总线电缆接线方法：电接口是一个9针的Sub-D插孔连接器，此连接器带有固定连接器的销
外形
双纤光模块（双纤设备）如下图所示，光纤必须交叉连接，即本端TX接对端RX，本端RX
接对端TX。
单纤光模块（单纤设备）如下图所示，单根光纤就完成了信号的收发。
注意，单纤光模块是用2个不同的波长分别进行数据的接收和发送，所以与之配对的光模块，其收发的波长正好相反。
（Device1为发送波长单模1310nm，接收波长单模1550nm的A型机；Device2为接收波长单模1310nm ，发送波长单模1550nm的B型机）
1. 电源连接方法：如下图所示，本设备支持双电源冗余输入，V1+、V2+分别连接电源正（DC 18~36V），COM连接电源负（双电源共用）。
（可定制9~18VDC电源型号）
典型应用方案
点对点连接拓扑图
DIN卡轨式安装
采用35mm标准DIN卡轨式安装，在大多数工业应用上非常方便，其安装步骤如下：
步骤1：检查是否具备DIN-rail导轨安装工具配件（本产品已提供安装配件）。
步骤2：检查DIN导轨是否固定结实，是否有安装的合适位置。
步骤3：将配件的DIN卡轨连接座上部卡入DIN轨内（上部带弹簧支撑），然后将连接座的下部卡入DIN卡轨（上部卡入少许，稍微用力保持设备平衡卡入下部）。
步骤4：将DIN轨卡入DIN轨连接座后，检查并确认可靠地安装到DIN轨上。
故障指示及故障排除
初次使用串口数据光电转换器时，请首先检查包装随机的附件是否齐全。
包装清单如下：
✧RS485数据光纤转换器一台（配工业接线端子，设备供电用）
✧说明书一份
✧保修卡一份
注意事项
✧请配置DC 24V工业标准电源（定制9~18VDC电源型号请配置DC 12V工业标准电源）。
请
使用0.75mm2以上优质铜线。
✧光口未使用时，必须用光纤帽盖好，以免污染光口。
✧请勿直视设备光纤输出口，以免激光损伤眼睛。
✧本设备属于精密通信设备，请切实做好设备的接地工作。
设备接地是通过侧板上专门的接地螺
钉，安装时要使用专用的接地导线进行接地。
接地线要求至少2.5 mm2，接地电阻要求在5欧
姆以下。
应用范围
电力系统，交通，能源监控及工业控制等领域。
