吉博力排水系统
吉博力同层排水系统p
吉博力同层排水系统的特点●吉博力使用的管道系统为吉博力HDPE高密度聚乙烯管材，这种管材是按吉博力的标准由吉博力集团工厂特别制造生产的。
该管道具有很强的防腐性能，不易堵塞。
安装上采用热熔连接，完全防漏。
另外它还具有抗热胀冷缩，抗高压，耐无损等诸多卓越品质。
●在八层以上的高层建筑中，用于连接排水支管与立管的不是三通，而是“苏维脱”，它是吉博力独家研发的管道配件，－可同时连接6根支管，从而减少立管的数量；－其内部设有水流阻隔器，能保证每根支管的水流都你能沿一定的方向畅行无阻，同时还能减缓水流速度，保证气压在管道中始终处于平衡状态，从而能取代通气管的作用；－同一楼层内可同时连接50个坐便器。
●同层排水对洁具的安装有特殊的要求，而吉博力已经有相当完善的隐蔽式安装系统与之相配套。
●吉博力的管道系统一般采用墙前安装，这样可避免对建筑墙体造成破坏，而且二次装修时也能很方便地改变管道布局。
●吉博力有专用于同层排水的横排水地漏。
和其它各种洁具的特殊存水弯，这些存水弯不仅能隔离臭气，同时还能作为同层排水系统的检修口。
●对于任何排水系统而言，杜绝渗漏都是至关重要的。
因为污水渗漏不仅会引起维修上的麻烦，而且还可能导致病菌的滋生和交叉感染。
吉博力同层排水系统从产品质量和安装工艺上来说是全密封性的，因此绝对不会发生污水渗漏的现象。
2.与降板式同层排水的比较降板式同层排水的做法是：将卫生间的地板下降一定的高度，排水支管沿地面排放，也是在同一楼层内与立管相连，然后再在管道上铺设装饰层。
降板的优点在于：●不需要砌假墙，管道被隐藏在地板下●洁具仍可使用地排水式，选择范围较广●地漏也可采用传统式降板的缺点在于：●降板在建筑结构上难度非常高●降低了卫生间的高度●装饰层的承重要求也相当高●如果管道在楼板下发生漏水，就必须将卫生间的地板全部撬开，难度较拆假墙要高得多，而且当装饰层与真实地板间充满水的时候，有相当的重量，此时再加上降板结构本身的不安全因素，就可能导致“灭顶之灾”3.与PVC同层排水的比较目前国内市场的排水管道多采用PVC管道，PVC管道同样可用于同层排水系统中与吉博力HDPE管材相比其优点在于：●价格便宜●不需要特殊的安装工具，其施工方法已为所有施工人员所熟悉但其缺点也是显而易见的：●其连接方式采用胶水连接，这对于隐蔽式安装系统来说，有漏水的隐患，不可靠●管道寿命短●噪音大●不环保，燃烧时会释放有毒气体4. 与其它同层排水供应商的比较目前国内市场上的其它同层排水供应商只是将管道提升到上一个楼层内，但作为一个完整系统，如果只改变管道，而不对其它周边产品作相应的调整，就会使该系统成为累赘。
吉博力排水系统
吉博力排水系统一、同层排水系统：传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。
吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。
给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。
马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。
水箱冲洗板可根据客户需要进行DIY，价格差异较大。
坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。
地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。
在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。
在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。
现场常驻2名专人，一名工程师一名协调人员。
费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。
二、雨水虹吸排水：满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。
吉博力客户疑难问答
顾客常见问题答疑1. 什么是吉博力同层排水系统?同层排水――又称墙排水，与传统的地排水不同，同层排水的管道布置方式，让排水支管不穿越楼层，而是沿墙而走，在同一楼层内与立管相连。
在室内装修时，砌一堵假墙将管道和水箱都隐藏在里面。
2. 吉博力同层排水系统系统组成是什么？隐蔽式水箱及后排座厕、其它卫生器具、连接每个卫生器具的存水弯、楼板上的支管、墙前安装系统。
3. 相比与传统的排水方式，吉博力同层排水系统的优点是什么？- 传统的排水方式存在以下问题：a. 空间布局上的局限性：受到楼板预留孔的限制b. 建筑整体功能上的局限性：受到卫生要求的限制，卫生间的位置必须上下一致c. 检修不便：需要到楼下用户家中进行管路检修，十分不便d. 房屋产权的不清晰：管路系统部分在楼下用户的家中，容易发生产权上的纠纷e. 噪音较大：采用PVC-U管材后，容易产生较大的冲水及排水噪音4. 吉博力工程师在设计时，需要了解哪些工程信息？- 关于卫生间的信息Ø讨论不同卫生间的布局以及采用同层排水的可能性。
座便器到立管的距离必须在2m以内，同时地漏尽可能靠近立管。
Ø得到不同类型卫生间的图纸Ø讨论使用地漏的可能性Ø卫生间内的其他产品Ø厨房间布置Ø洗脸盆- 关于立管的信息Ø讨论系统的类型，是单立管还是多立管系统，考虑到价格我们偏向于采用单立管。
Ø立管是否直上直下Ø讨论底层管道的连接Ø楼的高度及层Ø阻火圈- 地下室或者地面管道的信息Ø讨论雨水井的方位以及地下室或地下管道的布局5. 隐蔽式有几种，各有什么用途？顶按式和侧按式两种，顶按式优点是假墙离地面低（80cm），故可用窗台边安装。
侧按式优点是适用面广，墙前墙内都可安装。
6. 请说明隐藏式水箱的材质、容积、尺寸，是否具有大小水两档的冲水量，会否冲洗排水声音过大、用户难以接受。
吉博力同层排水介绍
同层排水系统介绍－综合篇 Frank Chen
21
吉博力同层排水系统优点
同层排水系统为楼盘创造的价值
与欧美先进住宅技术同步，提升楼盘的附加价值 差异化战略，增加楼盘销售亮点 未来住宅建筑排水主流，引领健康住宅新概念:洁净、环保 灵活多变，卫生间内自由布置，满足客户的多样性需求 免除降板、穿透楼板等结构方面设计、施工环节，减少
16
吉博力同层排水系统优点
最佳水力学研究
同层排水系统介绍－综合篇 Frank Chen
17
吉博力同层排水系统优点
优点3：低噪音 Low noise
HDPE管材能大辐降低通过物体传 播的噪音。
通过物体传播的噪音
通过空气传播的噪音
同层排水系统介绍－综合篇 Frank Chen
墙前安装，假墙可有效隔离卫生间 内的噪音。 管道不穿过楼板，可防止噪音对楼 下住户的干扰。
1874
同层排水系统介绍－综合篇 Frank Chen
每年公司超过30%的销售来自于新开发的产品 Innovation rate of above 30%
2
吉博力同层排水系统的出色业绩 Outstanding achievement of Geberit Wall Drainage system
In China 中国同层业绩：
130年来，吉博力一直专注于卫浴技术及建筑给排水领域 For the past 130 years, Geberit has always been focused on sanitary technology and plumbing field

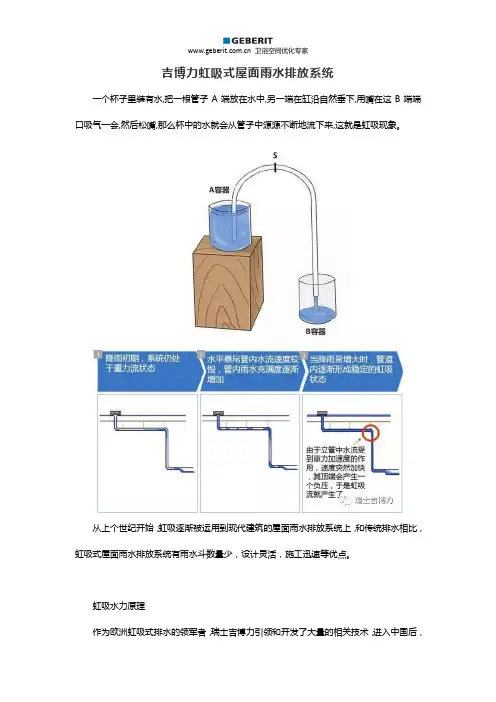

吉博力虹吸式屋面雨水排放系统
吉博力虹吸式屋面雨水排放系统一个杯子里装有水,把一根管子A端放在水中,另一端在缸沿自然垂下,用嘴在这B端端口吸气一会,然后松嘴,那么杯中的水就会从管子中源源不断地流下来,这就是虹吸现象。
从上个世纪开始，虹吸逐渐被运用到现代建筑的屋面雨水排放系统上，和传统排水相比，虹吸式屋面雨水排放系统有雨水斗数量少，设计灵活，施工迅速等优点。
虹吸水力原理作为欧洲虹吸式排水的领军者，瑞士吉博力引领和开发了大量的相关技术，进入中国后，吉博力更是参与编辑了中国的虹吸屋面雨水排水系统技术规程。
屋面排水合格与否，关系重大，任何一个环节出问题都会给造价昂贵的建筑物带来严重的破坏，甚至导致屋面坍塌，如此重要的行业标准居然由某个企业参与定制，所以吉博力Pluvia®虹吸式屋面雨水排放技术究竟有什么过人之处？首先，作为一套完整的系统，吉博力从雨水斗到管材管件再到到紧固系统甚至安装工具，每一个部分都是为虹吸系统度身定制。
【吉博力虹吸式雨水斗】斗体采用进口304不锈钢，大大延长使用寿命。
多种管径满足不同排水量需求。
进水部位设置独特的反气旋整流格栅，加强虹吸效果.超低的斗前水深确保建筑造价经济，使用安全。
防盗螺母，避免雨水斗整流格栅被盗。
【吉博力HDPE管道】耐磨损，有效抵抗石沙对管道的磨擦，内壁光滑，不易堵塞。
适用于-40℃~90℃温度范围。
抗化学腐蚀，防酸雨。
抗冲击耐高压，可承受负压-800mbar，可埋入混凝土。
安装快捷简便，可预制。
热熔连接，杜绝渗漏。
【吉博力紧固系统】吉博力紧固系统，不仅能吸收并抵消因水流在管道内急速流动产生的震动，还能吸收并抵消因热胀冷缩引起的轴向力，减少对结构的损害。
无须伸缩节，杜绝了漏水的可能。
除了高质量的产品，吉博力Pluvia®虹吸式屋面雨水排放系统还为客户提供专业的安装指导和技术支持。
【强大的技术支持】吉博力ProPlanner系统软件通过对整个系统的水力计算，实现稳定可控斗前水深，从而使系统在稳定虹吸状态下工作，屋面雨水负荷得到有效控制。
吉博力同层排水--企业、产品介绍
吉博力同层排水系统概念
欧洲同层排水概念--卫生间排水系统除排水主立管穿越楼板外，其它连接卫生器具与主立管的管道不 穿楼板，部分管道沿墙铺设或埋在地面垫层内，用石膏板做出一面假墙将冲水水箱，给排水管道甚至 电缆隐藏起来。
13
吉博力同层排水系统简介
传统隔层排水卫生间吊顶安装前效果图
14
吉博力同层排水系统简介
21
如何避免卫生间无臭味？
水封－必要条件
h/d 0.5 – 0.8 气
水
h
d
h/d 低于 0.5
气 水
d
h/d 高于 0.8
无气 水
h d
h 合理的水力计算和管径，
管件的应用－充分条件
高效流
低效流，阻塞
无空气流通，自虹吸
22
如何避免卫生间无臭味?
苏维脱
可同时连接6根支管。 可用于污废合流或者污废分流。 在不接通气管的情况下可同时连接50个坐便器。 内部设有水流阻隔器，能保证每根支管的水流都能沿一定方
5
吉博力公司介绍
亚太新总部，上海
New HQ Shanghai 新上海总部
New Training Room 新培训室
6
吉博力公司介绍
全球规模最大的实体水力学演示塔
7
吉博力公司介绍
8
公司介绍
Know How Installed---知其然，知其所以然!
9
目录
吉博力公司介绍 同层排水概念 同层排水系统组成及优点 效果展示 工程案例
品质生活空间新趋势 —
瑞士吉博力同层排水系统
目录 吉博力公司介绍 同层排水概念 同层排水系统组成及优点 效果展示 工程案例
2
吉博力公司介绍
瑞士吉博力建筑给排水系统
吉博力GEBERIT建筑给排水系统
什么是当今社会的矛盾？是人民日益增长的美好生活需求和不平衡不充分发展之间的矛盾。
当吃饱饭已经不成为问题的时候，我们再也不想用水瓢来解决渴不渴的问题，而是想用漂亮杯子，让自己喝水时候也能那么优雅。
我们要美好生活，但是在追求美好生活的道路上，不免会跑偏：有限的预算都用来装点外表；在看不到的地方能省则省，比如内衣，比如私密的卫生间......一个平均每年要去2500次，一生有差不多3年的时间在里面度过的卫生间，为它花起钱来铢锱必较......越是别人看不到的东西，越是一个人生活质量的标志。
你的美好生活应该从一个合格的卫生间开始。
安全
《101次求婚》里面的男主角说过：我对你的爱，50年不变。
吉博力同样可以对客户说：吉博力给排水系统，50年保用无忧。
达到建筑饮用水最高标准的吉博力给水系统，健康和安全是它的标签。
从材料到安装过程再到最后的测试每个步骤都精心设计，有效降低可怕军团菌以及其他细菌的困扰。
杜绝异味，防止细菌滋生则是吉博力排水隔气系统当仁不让的终极使命。
安静
吉博力静音排水系统，排水噪音最低可达20分贝。
HDPE材质和热熔焊接技术，确保50年安全使用无渗漏。
清洁
吉博力挂墙式马桶，和地面0接触，一擦一拖即可完成清洁。
吉博力Rimfree®无冲水侧圈技术，消除马桶内的卫生死角，更易清洁。
吉博力龙头系统，感应冲水，无接触，即使
高人流量的公共卫生间也可以轻松应对。
关于吉博力排水优点
1. 同层排水系统的优点a) 产权明晰住房建筑的发展从最早的大杂院，到几户人家煤卫合用，到独门独户，再到单体别墅，表明了人们对“产权独立”的不断追求。
谁都向往一个完全属于自己的空间，不仅是地域上的，还应当杜绝一切可能发生邻里纠纷的因素。
传统地排水方式的问题在于：1. 侵占空间。
楼上住户的排水支管侵占了楼下住户的空间，让卫生间变“矮”了。
2. 噪音干扰。
因为大家生活习惯不可能完全同步，所以当你享受安静的时候，却往往遭到楼上住户用水的噪音干扰。
3. 漏水问题。
更为糟糕的是，如果管道漏水，那么到底应该由谁出资维修？造成的装潢损失又应该由谁承担？但无论如何，被迫承受不属于自己的错误，总是不合理的。
吉博力的同层排水方式彻底解决了这一问题，排水支管位于本楼层内，再也不会给楼下住户带来诸多不便，产权关系可以得到明确的确认。
b) 个性化装修现在人们在装修卫生间时，考虑的不仅是功能化，而且越来越关注人性化的问题。
例如卫生间最好离卧室近些，水箱最好不要安装在靠近床头的墙上，浴缸最好能晒在太阳里，或许还可以在卫生间里弄个书柜？卧榻？酒吧？然而，传统的排水方式根本无法满足这些要求，因为所有管道的安装都在土建中完成，卫生间地板上的预留孔早已决定了洁具的摆放位置，而你也绝不可能到楼下人家去拆装管道，室内装璜只能局限在洁具的款式上。
同层排水系统，土建中只安装立管，室内设计师可对卫生间进行自由的布局，排水支管则在装修时按室内设计图纸进行安装。
吉博力的同层排水系统是喜欢个性化装修人群的最佳选择：1. 改变洁具的位置，布局更自由。
在吉博力的卫生间通过改变排水支管的走向或长短就可改变洁具的位置，甚至可以将卫生间设在另一个离立管较近的房间。
2. 避免了上下楼层卫生间必须对齐的尴尬。
在别墅或商业办公楼的装修设计中，上下对齐的卫生间显得非常呆板，业主往往会要求改变它们的位置，或是在办公区另设一个卫生间。
因为不需要在地上从新打孔，或在墙上另外开槽，吉博力同层排水系统能轻松满足这一要求。
吉博力同层排水系统
34
吉博力的假墙会说话
涉及户型： 2#A户型18层主卫卫生间； 卫生间面积： 11.5平米； 卫生器具： 马桶、淋浴、脸盆、干区地 漏、浴缸；
35
吉博பைடு நூலகம்的假墙会说话
涉及户型： 1#D户型标准层卫生间； 卫生间面积： 5平米； 卫生器具： 马桶、淋浴、脸盆、干区地漏；
36
吉博力的假墙会说话
涉及户型： 2#A户型标准层卫 生间； 卫生间面积： 4.5平米； 卫生器具： 马桶、淋浴、脸盆、 干区地漏；
19
如何避免卫生间无臭味？
水封－必要条件
h/d 0.5 – 0.8
气 水
h/d 低于 0.5
h/d 高于 0.8 无气 水
气
h
水
d
d
h
h
合理的水力计算和管径， 管件的应用－充分条件。
d
高效流
低效流，阻塞
无空气流通，自虹吸
水封破坏 Video 小管径浴缸 Video
20
如何避免卫生间无死角?
采用挂式洁具,无卫生死角.
完整的系统认证
作为欧洲管道协会，世界 管道协会的会员，吉博力 不断以全面系统的解决方 案，引导新的行业潮流。
26
为您提供无限的创意可能
吉博力隐蔽式卫浴安装系统提供您无限的创意 可能，完全按照您的想法规划属于自己的个性
化卫生间。
27
吉博力同层排水系统能为您带来……
a. 增强高档住宅的私密性，提高生活品质
如何做到杜绝漏水的隐患？
VS
水箱上无焊缝 可见水箱上明显接缝
18
如何实现低噪音？
采用HDPE静音管材及带有消音棱 处理的管件能大辐降低通过物体传 播的噪音。 通过物体传播的噪音
吉博力排水隔气系统——存水弯、地漏
吉博力排水隔气系统——存水弯、地漏2017年底，北京城的一场流感闹得人心惶惶。
事实上，不仅我们在遭受着流感的严重威胁，大洋彼岸的美国，情况也很严峻：仅在2018年第3周，美国因为流感或者肺炎而死亡的人数，超过4000人。
美国疾病预防控制中心(CDC)建议：接种流感疫苗。
做好日常消毒和清洁工作。
如果出现流感样症状，退烧后还需在家里呆至少24小时，防止病毒再次传播。
呆在家里，防止再次感染？你的家真的安全吗？邻居老王家的病毒会不会跑到你家来？比如顺着下水管道......并非危言耸听，当年那场SARS中，就有过真实案例：2003年非典时期，香港淘大花园感染SARS的E座居民有107人，大部分住在E座的7号和8号垂直排列的单位。
调查结果显示，疾病的传播主要与房屋结构的设计有关，病毒有可能通过排水管道传播。
流感爆发的季节，下水道有异味一定要特别重视，因为和味道一起来的，还有邻居家的病毒和细菌。
而防止邻居家病菌入侵的就是那些不起眼的排水隔气设备，所以你的安全卫士们是否真的起作用呢？带保护装置的干区地漏就是首当其冲的入侵点，因为不常使用的关系，存水弯里的水会蒸发，没有水封的存水弯形同虚设。
如果再忘记人工补水，病毒细菌马上乘虚而入。
而吉博力双通道横排水地漏，独特的三重保险堪称神器！左起：吉博力透明双通道横排水地漏（演示样品）、吉博力双通道横排水地漏一重保障：自动补水该地漏可以和台盆连接，共用地漏存水弯，台盆无需单独设置存水弯。
洗漱过程中的台盆排水可以给地漏存水弯自动补水，再无水封干涸之忧，有效防止病菌入侵室内。
二重保障：水封可“待机”8个月即使台盆长期不用，地漏没有有效补水，它的水封亦可以维持8个月之久！三重保障：硅胶防臭薄膜即使8个月之后，水封蒸发了，专利的硅胶防臭薄膜还可以继续发挥作用。
另外一个薄弱环节是洗衣机排水处，洗衣水是生活废水，需排放至小区污水管网，所以必须要做存水弯。
而吉博力专门用于洗衣机等设备的存水弯产品能有效防止病菌和异味进入室内。
吉博力建筑同层排水系统
¡
¢
£
¤
¥
¦
§
¨
©
!
!
"
"
#
#
$ ! ! " " # # $
当前的三种排水系统
$
$
隔层排水
95%以上的卫生间仍在使用传统地排水系统 以上的卫生间仍在使用传统地排水系统 主要问题： 主要问题： 空间布局上的局限性：受到楼板预留孔的限 制。 建筑整体功能上的局限性：受到卫生要求的 限制，卫生间的位置必须上下一致。 检修不便：需要到楼下用户家中进行管路检 修，十分不便。 房屋产权的不清晰：管路系统部分在楼下用 户的家中，容易发生产权上的纠纷。 噪音较大：采用PVC-U管材后，会产生较大 的排水噪音。 卫生间异味：设计不合理，管路系统的压力 平稳未被充分考虑，造成存水弯水封被负压 破坏，引发异味
优点3： 优点 ：低噪音 Low noise
3
3
HDPE自身材料特性(低膜性材料)能 够降低噪音的传播。 通过物体传播的噪音
墙前安装，假墙可有效隔离卫生间 内的噪音。 管道不穿过楼板，可防止噪音对楼 下住户的干扰。 通过空气传播的噪音 采用吉博力同层排水系统及相应的减噪措施后， 采用吉博力同层排水系统及相应的减噪措施后，噪音相比传统 PVC隔层排水系统大幅度下降！ 隔层排水系统大幅度下降！ 隔层排水系统大幅度下降
吉博力同层 充分避免上 述问题发生
¡
¢
吉博力同层排水系统专业施工方案及技术措施
吉博力同层排水系统专业施工方案及技术措施1、管道系统管道采用HDPE，管材寿命理论上计算100年，目前欧洲早期使用年限已经有50年，未发生任何问题,管道内壁采用特殊镀膜技术，有效防止污垢沉积堵塞,保证排水性能。
目前国内常见的HEPE管道基本都是带蓝色或黄色条纹给水管道,其主要性能是给水耐压，伸缩系数大，材质过软，用在排水时经常发生变形或污垢堵塞等问题。
GEBERIT高密度聚乙烯(HDPE）管道采用北欧化工PE80混配料（黑料)为原料，是专用的排水管道，统一的压力等级,采用热熔连接.管道承压不小于0.4MPA，抗负压-0。
08MPA.HDPE管道是软性材料，E弹性模量很低，它能限制以固体为载体的声音传播,能隔离以空气为载体的声音传播.其无与伦比的防噪音性能是其他管材望尘莫及的。
HDPE管材在制造完后，经过热水回火处理,使其伸缩率≤1。
0％.该回火工艺减小了管道连接点所承受的机械强度,保证电焊管箍连接所需要的高精度要求。
因管材伸缩率小，故采用变形矫正的方式来调节热涨冷缩，而不采用伸缩节,减小了系统的漏点,保证了系统的气密性。
HDPE管道公称直径从40mm至315mm,单位长度为5m，管子密度为955kg/m3,比水还轻.具有抗冲击、耐腐蚀、灵活的连接方式、耐磨损耐酸碱、化学性好、耐热水、柔韧性佳、耐寒性好、质量轻以及安装方便的特点。
在环保性能上有ISO14001认证.从生态角度说，聚乙烯（PE）是由简单的碳、氢元素组合而成的,对人体、动物、植物无害;在处理焚烧过程中不会产生毒气；在生产、制造和运输过程中，消耗较少的能源。
HDPE管道配件有：束接、检查口、电焊管箍连接件、弯头、三通、防火套管、防水套管、管卡等，保证系统的气密性。
弯头部位皆采用两个45。
弯头组成一个90。
弯头；三通部位，采用Y型45。
三通，保证水力工况状况良好.另外,HDPE管道和配件皆为欧洲原装进口.管材及配件符合GB/T3682、GB/T1033、GB/T1040、GB/T6111标准，且进行过专业测试。
吉博力屋面虹吸排水安装规范
例如：中欧地区暴雨强度为 0.03L/s 径流系数，用于不同的屋面情况 = 1.0 一般屋面 = 0.3-0.8 有植被层的屋面(专指屋面绿化， 或地表等)
设计与安装技术规范
屋面降雨量（L/s）
l/s?
计算公式
降雨强度 x 屋面面积 x = 降雨量
0.03 l/s m²x 900m²x 1.0 = 27.0 l/s 设计与安装技术规范
电焊管箍连接是适合于工地现场的连接方法。
设计与安装技术规范
手式焊接板特别适用于焊接小直径管道。
电熔机适合在建筑工地现场使用。 设计与安装技术规范
管材割刀使用方便，切口齐整。
地下管道 设计与安装技术规范
导向管卡 锚固管卡配合电焊圈
设计与安装技术规范
锚固管卡配合电焊管箍连接件使用
适合小管径的管材
设计与安装技术规范
Technical Data's
有关技术数据
单个雨水斗的排水量
1 - 12 l/s
单个雨水斗的最小排水量
1 l/s
最小管径 最大管径
ø 40 mm ø 315 mm
最小流速 最低充满度
0.7 m/s 60 %
最高水压（Ø 40 - 160mm)
- 800 mbar
最高水压（Ø 200 - 315mm) 最高水压（Ø 200 - 315mm),PN4管
设计与安装技术规范
环境保护
下表显示了一段110毫米的一米长管段在预期的使 用寿命中，从原材料生产到最终处理过程中对环 境生产的影响。
对环境的影 响程度按瑞 士国家环境 、森林、乡 村组织（ BUWAT)公 布的批号 142和133 值，以环境 值（UP)计 量。
吉博力同层排水系统 ,科学布局家庭装修
吉博力同层排水系统，科学布局家庭装修家庭装修中，业主通常会按照家庭的实际情况进行重新布局。
但是常规来说，有管道的地方是不大会做很大调整的，比如厨房，比如卫生间。
担心因为改造为日后使用造成隐患，漏水堵塞。
“权威”水电工的警告压断了最后一根稻草：“卫生间绝对不能改做其他用途。
同一栋楼里，楼上下卫生间的位置都是一样的，万一漏水，下面是卫生间还好，如果是其他，会不堪设想。
还有卫生间里面座便器位置不能改，移位之后马桶很容易堵住，我们见得多了.......”甚有道理！要放弃吗？当然不！卫浴空间优化专家——吉博力告诉您，水电工不能做的事情，我们可以做到！水电工有的是装修的经验，而给排水是一门科学。
吉博力则是将建筑给排水做到极致的拥有百年历史的卫浴空间优化专家。
百年经验加上每年超过1亿美金的科研投入，所以吉博力可以自信地说：我可以！眼见为实，看一个真实的别墅项目案例。
设计师最初的规划：一楼是餐厅而垂直方向的二楼是卫生间。
眼看这个最合理的空间规划，因为水电工的“不能”，胎死腹中。
专业的吉博力工程师在关键时刻强势加入，和设计师以及施工方通力合作，设计施工了整栋房子的给排水。
在这个水电工“不能”的案例中，卫浴空间优化专家吉博力如何彻底消除渗漏隐患，同时楼上卫生间上下水流声不影响到餐厅？本案的技术核心当然是久负盛名的吉博力同层排水技术。
从上世纪50年代起就开始在欧洲积极推广同层排水的吉博力，引领和开发了大量的相关技术，其中的绝大部份已经上升为行业标准，如今同层排水早已成为欧洲建筑排水的主流方案。
排水支管不穿越本层楼板，沿墙而走，在同一楼层内与立管连接。
在室内装修时，砌一堵假墙将所有给水和排水管道隐蔽在其中，并与建筑本体分离，隔绝水噪音。
座厕、台盆和浴室柜悬挂在假墙上，使卫生间地面无任何卫生死角。
再加上吉博力静音HDPE管助力，让排水噪音大大降低，最低可达20分贝。
确保楼上卫生间使用时候楼下不受噪音影响。
吉博力HDPE材质和热熔焊接技术，确保50年安全使用无渗漏。
瑞士吉博力虹吸式屋面排水系统与其他比较
每个工程都使用吉博力公司原装进口专用工具箱进行安装，由经吉博力公司培训的专业人员负责安装，确保质量。雨水斗与管道之间用电焊管箍，绝不渗漏。
没有专用工具箱，更无电焊管箍等专用配件。金属雨水斗与HDPE管道之间用卡箍连接，极易发生渗漏，在虹吸工作状态时，快速的水流产生的震动容易使卡箍脱落造成漏水，严重的导致系统崩溃。
国内其他厂家压力流均采用供水管作为排水管，伸缩率≤3%，因供水管系统的水泵扬程通常在20mH20，故内壁无须光滑，在压力流系统中，阻力不均匀，通常采用放大管径的做法，形不成真正的虹吸。
质量标准及专业证书
BBA认证，虹吸式屋面排水系统权威认证
欧洲ISO9000质量体系认证
世界管道委员会会员
欧洲管道协会会员
虹吸式屋面雨水排放系统
生产厂家
瑞士吉博力集团
国内其他厂家
１.技术方面
经营品牌
吉博力Geberit Pluvia
整个系统（雨水斗、HDPE高密度聚乙烯管道、悬吊系统等）均为欧洲原装进口，吉博力形成虹吸流管道系统中最大负压值为800mba（80mmH20）,吉博力排水管道承负压40mH20，故性能稳定，保证系统长期稳定运行。
吉博力Pluvia专业的气水两相流PLS设计软件，帮助计算任何复杂的虹吸式雨水项目，软件同时提供系统图、水力计算表、产品清单。
拷贝他人软件，很不完善，只考虑单向流。
国家规范
“虹吸式屋面雨水排水系统应用技术规程”由吉博力公司与同济大学建筑研究院共同编写。
2.商务方面
南京吉天科技发展有限公司
国内其他厂家
国内生产，性能不稳定。
形成虹吸的斗前水深
32mm，这一深度是固定的，可控的，确保形成虹吸后系统一直稳定。
关于同层排水若干问题解答
关于吉博力同层排水系统若干问题解答制造商：吉博力（上海）贸易有限公司代理商：厦门泰星机电工程有限公司目录一、吉博力同层排水系统的优势二、几种排水方式的比较三、中国当前建筑排水系统现状四、HDPE与UPVC材料性能比较五、HDPE管道系统的降噪效果六、关于吉博力同层排水管材与UPVC、降板综合造价比较七、关于配套洁具八、市场使用现状一、吉博力同层排水系统的优势1、产权明晰。
无需再为卫生间的管道问题占用他人的时间和空间，避免邻里纠纷。
2、个性化设计。
建筑布局更自由，避免了上下卫生间必须对齐的尴尬；卫生间自由布局，而不受坑距的限制；3、完全防渗漏。
排水系统采用高品质的HDPE（高密度聚乙烯）管道具有安全防渗漏、抗老化等特性，保障系统能与建筑同寿命，降低维护成本；4、低噪音。
由于吉博力同层排水所采用的材料和更科学的安装方式，噪音可以从传统PVC隔层排水系统的65分贝，降至30分贝左右；5、节水。
吉博力同层排水以系统的方式在各个环节优化节水，使节水效果最大化6、不破坏建筑结构。
同层排水施工和业主装修过程中都不会破坏任何建筑结构；7、完善而成熟的系统。
同层排水系统中所有产品均由吉博力生产，有着50年的研发、生产及应用经验，产品质量高而且非常稳定可靠，并提供全面的售前售中技术支持，以及完善的售后服务。
注：与卫生间排水有关的规范：1．《住宅设计规范》（GB50096-1999）第6.1.6条“住宅的污水排水横管宜设于本层套内。
规范要求在设计上首选同层排水。
2．《建筑给水排水设计规范》（GB50015-2003）第4.3.8条“住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。
”规范要求在设计上首选同层排水。
二、三种排水方式的比较异味漏水卫生死角三、中国当前建筑排水系统现状现状一：95%以上的卫生间仍在使用传统地排水系统－隔层排水主要的问题：1. 空间布局上的局限性：受到楼板预留孔的限制2. 建筑整体功能上的局限性：受到卫生要求的限制，卫生间的位置必须上下一致3. 检修不便：需要到楼下用户家中进行管路检修，十分不便4. 房屋产权的不清晰：管路系统部分在楼下用户的家中，容易发生产权上的纠纷5. 噪音较大：采用PVC-U管材后，会产生较大的冲水及排水噪音6. 卫生间异味：管路系统的压力平稳未被充分考虑，造成存水弯水封被负压破坏，引发异味现状二：部分卫生间开始使用降板及填埋PVC管道的方法－降板同层主要的问题：•漏水：因PVC长期受填埋层的挤压、被异物攻击，粘接处工艺（再好的胶水也只能保证5年的安全性），会引发漏水。
吉博力虹吸式屋面雨水排放系统
吉博力虹吸式屋面雨水排放系统吉博力虹吸式屋面雨水排放系统吉博力屋面雨水排放系统是利用虹吸满管压力流原理，通过有效操纵和平稳管道内雨水流速和压力，实现对屋面雨水快速抽吸和排放的整体化管道系统，一样由虹吸式雨水斗、管材(连接管、悬吊管、立管、排水管)、管件、固定系统等组成。
虹吸式排水与传统重力式排水对比传统重力式雨水排放系统其原理是利用屋面结构的坡度，使水自然流入屋面上的雨水斗，然后以气水混合的状态依靠重力作用顺立管而下。
缺点：> 低效排水> 管径大，且需要1%-3%的坡度> 材料多，安装复杂虹吸式雨水排放系统在降雨初期，利用重力原理进行排水。
当降雨量加大，屋面上的水位达到一定高度时，雨水斗会自动隔断空气，从而产生虹吸，系统也转变为高效的排放系统，抽吸雨水向下排放。
优点：> 高效排水> 管径小，无需坡度，美观且节约空间> 更少的材料，更少的地面开挖工作吉博力虹吸式雨水排放系统的组成部分：雨水斗虹吸式雨水斗是屋面雨水排水系统的始端，也是整个系统的核心之一，要紧功能是聚拢雨水并将雨水导入系统。
吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全吉博力雨水斗特点：> 斗体采纳进口304不锈钢，大大延长使用寿命> 雨水斗尾管管径可调，从而满足不同排水量需求> 进水部位设置专门的反气旋整流格栅，加大虹吸成效> 防盗螺母体现细节考虑- 幸免雨水斗整流格栅被盗> 超低的斗前水深确保建筑造价经济，使用安全HDPE管道系统HDPE（高密度聚乙烯）是一种性能杰出的环保型排水管材，在欧洲发达国家已成为屋面雨水排放管道及建筑内污废水排放管道材料的首选吉博力H DPE管道独有品质：> 高标准原材料：采纳巴斯夫和北欧化工混配料（黑料）为原料，具有杰出的抗紫外线、抗老化、抗冲击性能；且耐腐蚀性超强，抗酸雨性能绝佳；内壁光滑，其内壁粗糙度仅为：0.004-0.007mm。
吉博力虹吸雨水排放系统培训 PPT课件
Geberit 吉博力
虹吸雨水排放系统培训
吉博力Pluvia虹吸式屋面雨水排放系统 培训目的及要求
目的
通过吉博力公司提供的系统培训，经销商人员能够了解吉博力产品， 并能自行承担其跟踪项目的平面图配合及其它相关问题（包括雨量 计算、雨水斗选择与布置、走管路径与标高、立管定位、出户以及 系统草图和将软件导出的系统图放在平面图中）
HT：提供虹吸式雨水的动力 HT 越大，管径越小 HT 越小，管径越大 伯努利方程：理想流体在稳态流动且无外功加入 时，1Kg理想流体在各截面上所具有的总机械能 相等，而且每一种形式的机械能之间可以相互 转换。
9
吉博力Pluvia虹吸式屋面雨水排放系统 虹吸原理
形成虹吸的过程
1 刚开始下雨，系统仍处于重 力流状态
只有当斗前水深达到一定高度时，虹吸现 象才会产生！
斗前水深越高，屋面所受荷载越大 如果斗前水深不稳定，系统就无法稳定工作 如果斗前水深不可控，潜在风险就无法控制
Damming Height 斗前水深
15
吉博力Pluvia虹吸式屋面雨水排放系统 虹吸排水系统的优点和潜在风险
系统不完善
系统不完善
不精确水力的计算
2 水平悬吊管内水流速度较慢 ，管内充满度逐渐增加
3 随着降雨量的不断增加，管道 内逐渐形成稳定的虹吸状态
由于立管中水流受到重力 加速度的作用，速度突然 加快，其顶端会产生一个 负压，于是虹吸流就产生 了。（动力加速度，产生 的负压）
10
吉博力Pluvia虹吸式屋面雨水排放系统 虹吸原理
虹吸在什么时候产生
如果屋面有足够的汇水深度，就可 以完全隔离空气，达到满流状态， 但屋面的承重会很高。
但气旋会将空气 带入管道内
吉博力瀑落安虹吸式屋面排水系统
吉博力Pluvia®瀑落安虹吸式屋面排水系统什么是紧固件？紧固件，是应用最广泛的机械基础件，螺栓就是最常见的紧固件。
TA 将东西连在一起，似乎平凡无奇。
然而没有它们，零件之间便无法形成整体，发挥不了用途。
在吉博力Pluvia®瀑落安虹吸式屋面排水系统中紧固件的作用就更加明显，暴雨来袭，当排水管内即将形成虹吸状态的时候，管道会剧烈抖动，不合格的紧固系统很有可能在此时断裂，对建筑物造成不可估量的损失。
吉博力Pluvia®瀑落安虹吸式屋面排水系统，如同建筑屋面的保护伞。
“伞”的开关-雨水斗虹吸式屋面排水系统起到作用的第一步：稳定并且可控的斗前水深是确保系统稳定工作的核心。
“伞面”-HDPE管道管道材质的优劣直接影响排水的顺畅和耐用与否：吉博力HDPE管道热熔焊接，杜绝渗漏，且材质本身耐磨损，抗老化，抗化学腐蚀，防酸雨，抗冲击耐高压。
“伞”的骨架-紧固系统是整把“伞”的支撑，承载吸收雨水的冲击力：通过安装紧固系统，可减少屋顶的固定点，安装简便。
支持预制安装。
安装了紧固件的吉博力Pluvia®瀑落安虹吸式屋面排水系统不仅能吸收并抵消因水流在管道内急速流动产生的震动，还能吸收并抵消因热胀冷缩引起的轴向力，减少对结构的损害。
无须伸缩节，杜绝了漏水的可能。
一把雨伞需要好的零件，才能经得起风吹日晒的考验。
吉博力Pluvia®瀑落安虹吸式屋面排水系统，建筑屋面的保护伞，为建筑物保驾护航。
源自瑞士，吉博力Pluvia®瀑落安虹吸式屋面排水系统。
瑞士吉博力自20世纪70年代，积极推广虹吸排水，并引领和开发了大量的相关技术，其中的绝大部份已经上升为行业标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉博力排水系统
一、同层排水系统：
传统的同层排水系统是指降板同层排水系统，虽然解决了普通排水系统支管在下层住户造成漏水维修困难和噪声的问题，但降板同层排水系统一旦漏水在本层垫层中，维修起来还是非常麻烦，且污水长期浸泡在垫层中，给室内环境带来了很大污染。
吉博力排水系统采用吊挂式洁具，节省空间，吊挂后式排水马桶可节省5公分左右，且与地面不接触，无卫生死角；水箱很薄，只需18-22公分，马桶可与妇洗器连接使用。
给排水管采用HDPE管，热熔连接或者内焊管箍连接（若无操作空间则采用此方式，但价格贵），支管到立管坡度可以做到1%，如果三通加苏维脱水气平衡管件，立管可不设通气管；HDPE管（物理连接）无法与PVC管（化学胶水腐蚀连接）连接，可与铸铁管连接（之间用W型抱箍连接）。
马桶框架起到为马桶承重的作用，与结构墙连接或者采用天地龙骨连接，先做框架再做防水，因马桶及框架后期都做在假墙内，因此一般项目在假墙内不再单做防水。
水箱冲洗板可根据客户需要进行DIY，价格差异较大。
坐便器水箱阀体经过12万次试验，采用EPDF胶圈，质量有所保证，如需对暗水箱进行维修，冲洗板可兼当维修口，打开冲洗板，将阀体取出即可进行维修。
地漏高度为10公分，其中水封5公分，预留5公分坑位，一般为DN50的排水管，走在结构层之上，若坡度跨度过长，需要局部降板5-7-8公分，有用于薄地面的特殊地漏，但地漏距立管有固定距离，为50-60公分，不能改变。
在与设计院的配合中，吉博力公司负责从初设到节点大样图的设计，但要和设计院针对结构垫层、立管位置提前进行沟通。
在与精装配合中，吉博力公司有固定的施工队伍，但主要做现场监督，现场施工多由总包单位来做。
现场常驻2名专人，一名工程师一名协调人员。
费用：除去二次精装配合，一个卫生间（包括：1个立管、一个排气管、2个地漏、支管、水箱）约3000元。
二、雨水虹吸排水：
满流管排水为虹吸排水，排水速度可达0.7m/s，可迅速排水，水占管路面积70-80%即可达到虹吸排水的要求，干管不需坡度，以积累雨水达到瞬间满管流状态。
虹吸雨水斗间距可达20米；雨水斗下为吊挂系统，具有导向和固定制成功能；
三、质量保证：
质保十年，全球联保，质保范围为整套系统（设计加安装）。
