自动扶梯、电梯
电梯与自动扶梯讲解
一 电梯
（一）电梯的类型 按使用性质：客梯、货梯和专用电梯等； 按行驶速度：高速电梯、中速电梯和低速电梯。 此外还有把竖向交通和观景相结合的观景电梯等。 （二）电梯的组成 电梯一般由井道、机房、地坑、轿厢、平衡锤以及 有关部件组成，如图5-22所示。
第六节 电梯与自动扶梯
（三）电梯的设计要求 1．平面形状与尺寸 平面形状与尺寸应根据电梯的型号、机器设备的大
Mi
1
5000 1250 1450 1700 1950 3000 4500 7500 9000
1、1.5、
1.75 1、1.5、
1.75 1、1.5
7500 1000 1500
1750 1450 2200 1950 3500 4500 1000 1200 1750 1650 2200 2200 3500 4500 1000 1200 2100 1850 2600 2400 3500 4500 1100 1300
1500mm～1800mm的隔声层，并应在机房机座下设弹性垫 层隔振。
4．通风 在井道的顶部和中部（高层时）以及地坑等处应设 置不小于300mm×600mm的通风孔，上部应设排烟孔。
第六节 电梯与自动扶梯
（三）电梯的设计要求 5．其他 井道和地坑的内壁应平整光滑，无突出物。应根据
地坑的深度和地下水位情况，做好防潮或防水处理。地 坑底部应设弹簧缓冲器或油压缓冲器，坑壁应设爬梯和 检修灯槽。
（c）木板门套
20厚木板
（d）钢板门套
图5-25 厅门门套装修构造
门滑槽 （成品）
门套
250 100 50
145 （90）
图5-26 厅门牛腿构造
（a）并联排列式
（b）平行排列式
城市轨道交通客运设备介绍--电梯和自动扶梯
自动扶梯的定义和分类
• 定义：带有循环运动梯路向上或向下倾斜输送乘客的固定电力驱动设 备。
• 分类： • 按扶手装饰分类 • 按梯级驱动方式分类 • 按提升高度分类 • 按驱动装置分类
序号 1
特
征
按驱动装置的位置分类
2
按扶手外观分类
3
按扶梯路线型分类
4
按使用条件分类
概述：
• 屏幕门是安装于地铁、轻轨等轨道交通车站站台边缘，使轨道与站台 候车区隔离，与列车车门相对应，可多级控制开关滑动门的连续屏障。
• 国际上只有英国西屋公司、法国的法维兰公司、日本NABCO、奥地利 IFE等几家公司能生产地铁屏蔽门产品。地铁屏蔽门系统产品经过在国 外十几年的应用,以它较高的可靠性,在世界上越来越多的国家和地区 得到应用。
电气控制 系统
曳引系统 导向系统 轿厢系统 重力平衡系统 厅轿门和开关系统 机械安全保护系统
控制柜、操纵箱等十多个部件、 装在各有关部件上的电器元件
1-主传动电动机； 2-曳引机； 3-制动器； 4-牵引钢丝绳； 5-轿厢； 6-对重装置； 7-导向轮； 8-导轨； 9-缓冲器； 10-限速器(包括 转紧绳轮、安个 绳轮) ； 11-极限开关( 包 括转紧绳轮、传 动绳索) ；
12-限位开关( 包括 向上限位、向下限 位) ； 13-楼层指示器 14-球形速度开关； 15-平层感应器； 16-安全钳及开关； 17-厅门； 18-厅外指层灯； 19-召唤灯； 20-供电电缆； 21-接线盒及线管； 22-控制屏； 23-选层器； 24-顶层地坪； 25-电梯井道； 26-限位器档块。
其他部件
• 门光电装置； • 电子检测装置； • 门安全触板 • 警铃、电话、对讲机； • 安全窗等等
电梯有几种分类

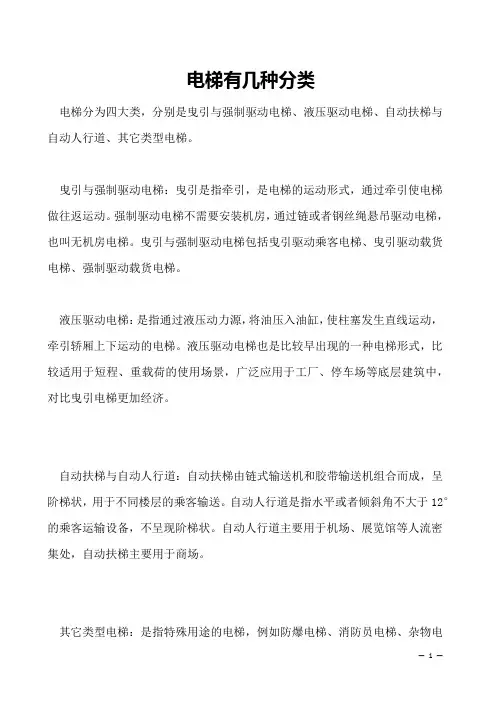

电梯有几种分类
电梯分为四大类，分别是曳引与强制驱动电梯、液压驱动电梯、自动扶梯与自动人行道、其它类型电梯。
曳引与强制驱动电梯：曳引是指牵引，是电梯的运动形式，通过牵引使电梯做往返运动。
强制驱动电梯不需要安装机房，通过链或者钢丝绳悬吊驱动电梯，也叫无机房电梯。
曳引与强制驱动电梯包括曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯。
液压驱动电梯：是指通过液压动力源，将油压入油缸，使柱塞发生直线运动，牵引轿厢上下运动的电梯。
液压驱动电梯也是比较早出现的一种电梯形式，比较适用于短程、重载荷的使用场景，广泛应用于工厂、停车场等底层建筑中，对比曳引电梯更加经济。
自动扶梯与自动人行道：自动扶梯由链式输送机和胶带输送机组合而成，呈阶梯状，用于不同楼层的乘客输送。
自动人行道是指水平或者倾斜角不大于12°的乘客运输设备，不呈现阶梯状。
自动人行道主要用于机场、展览馆等人流密集处，自动扶梯主要用于商场。
其它类型电梯：是指特殊用途的电梯，例如防爆电梯、消防员电梯、杂物电
梯。
防爆电梯具备防爆功能，为工业类型电梯，可防止火花和高温引燃；消防电梯是指在火灾时消防员灭火与救援时使用的电梯，具备防火设计，比较少见；杂物电梯仅运送物，人不可进入。
电梯与自动扶梯
3 〃1
车站出入口、楼梯、自动扶梯概述
2.地下出入口的分类 (2)地下车站出入口按设置方式分为独立式出 入口和结合式出入口。伴随城市的综合改 造和建设，地铁出入口与周边商业建筑、 公共建筑的结合机会越来越多，地铁出入 口接入商场后带来更多的客流和商机，受 到商家的欢迎。结合式出入口有多种形式 ，但无论哪种，保持出入口的独立使用功 能是必备条件
接 到 求 救 信 息 后 要 与 乘 客 沟 通，确认电梯停止位置和人员数量，告诉 乘 客在接到指示之前不得自行扒开梯门。
第二步 救援人员带上电梯开梯钥匙、控制柜钥匙和三角钥匙尽快到达故障现场。 第三步 到达电梯停止位置后确认电梯停留位置。 第四步 救援人员与乘客沟通，告知可能发生的状况，要求乘客保持镇静，请勿惊慌 。 到控制柜处，用 CH751 / SHENGJIU 钥匙打开控制柜断 开主断路器( JH) 开关，切 断 到控制柜处， 用 电梯电源。同时按住“ ▲、 CH751 / SHENGJIU 钥 ▼” 按钮[ 见图 3-13 中的( 1 ) 匙打开控制柜将 JRH 开 ] 观察图 3-13 中的( 2 ) LR-U、 关由 NORM ( 正 常) 位 LU- ET、LR-D 指示灯的状态， 置旋到 JRH( 召唤) 位置 若处于熄灭状态表示电梯已超 。 速应立即停止操作，关闭控制 柜门通 知维修人员进行抢修 。
到控制柜处用 第五步 CH751 / SHENGJIU 钥匙打开控制柜。
图3-1 出入口平面类型
3〃1
车站出入口、楼梯、自动扶梯概述
2.地下出入口的分类 (2)地下车站出入口按设置方式分为独立式出 入口和结合式出入口。独立式出入口布置 在城市道路一侧，平行或垂直布置（平行 布置居多），离开道路红线3-5m。独立式 出入口分为有盖式和敞开式。
电梯、自动扶梯、自动人行道的功能
电梯、自动扶梯、自动人行道的功能随着电梯技术的不断进步，电梯功能不断完善，这些功能使得电梯更加安全、快捷、舒适、高效、节能、环保。
以下的这些功能有的是电梯供货商作为标准功能配置在电梯上（基本功能），有的是按用户要求配置（可选功能）。
这里不区分基本功能和可选功能进行介绍。
一、单台电梯的功能1、有/无司机服务。
司机操作与正常自动操作之间的切换是通过轿厢内操纵箱上的开关转换的。
2、集选控制。
集选控制是将轿厢内指令与厅外召唤等各种信号集中进行综合分析处理的高度自动控制功能。
它能对轿厢内选层、厅外召唤指令逐一应答，自动平层自动开门，顺向截梯，自动换向反向应答。
3、下行集选。
只在下行时具有集选功能，因此厅外只设下行召唤按钮，上行不能截梯。
4、按钮控制功能。
由安装在厅门口的按钮向轿厢下达开关门、选层指令，常用于杂物电梯。
5、密码服务（或IC卡保密服务）。
用于限制乘客进出特定楼层。
6、不停层切换按钮。
操作此按钮以暂时终止轿厢对某特定层站的服务，防止人员在夜间和假日进入该楼层。
7、超载报警。
当轿厢的载荷达到额定载荷的110%时，轿厢内蜂鸣发出警报声，提示乘客已经超载，此时轿厢保持门打开。
8、满载直驶。
当轿厢内负载达到设定的满员载荷值时，轿厢只应答轿厢内选，不响应厅外召唤。
9、强制停靠。
无论有无召唤信号和轿厢内选，轿厢运行均要在指定层站停靠。
10、防捣乱功能。
防止因捣乱而按下过多的轿厢内选按钮。
该功能是自动将轿厢载重量（乘客人数）与轿厢内选指令数比较，若乘客数过少而指令较多，则自动取消轿厢内选指令，让乘客重新选层。
11、取消错误登记。
如果按错轿厢内操纵箱的选层按钮，那么只需再按一次选错的按钮，该登记便会被取消。
12、取消或禁止逆向登记。
轿厢内选与电梯实际运行方向相反时，会自动取消或禁止轿厢内选，并自动开门放出要反向登记的乘客。
13、开门保持时间可调。
根据厅外召唤、轿厢内选指令的情况，或者针对大楼客流量较大的楼层，电梯控制系统可能自动、手动调整最适当的开门保持时间。
电梯、自动扶梯、自动人行道术语
电梯、自动扶梯、自动人行道术语一.电梯类型术语电梯lift、elevator乘客电梯passenger elevator载货电梯goods elevator、freight elevator客货电梯passenger-goods lift病床电梯bed lift、hospital lift住宅电梯residential lift杂物电梯dumbwaiter、service lift船用电梯lift on ships防爆电梯blast defense lift消防员电梯firefighter lift观光电梯observation lift、panoramic lift非商用汽车电梯non-commercial vehicle lift家用电梯home lift无机房电梯machine-room-less lift曳引驱动电梯traction lift强制驱动电梯positive drive lift液压电梯hydraulic lift二.电梯一般术语额定载客人数number of passenger额定速度rated speed检修速度inspection speed额定载重量rated load;Rated capacity提升高度traveling height;Lifting height机房machine room机房高度machine room height机房宽度machine room width机房深度machine room depth辅助机房secondary machine room、secondary floor 滑轮间pulley room层站landing层站入口landing entrance基站main landing;main floor;Home landing预定层站predetermined landing底层端站bottom terminal landing顶层端站top terminal landing层间距离floor to floor distance;Interflow distance 井道well;;shaft ;Hoistway单梯井道single well多梯井道multiple well;Common well井道壁well enclosure;Shaft wall井道宽度well width;shaft width井道深度well depth;shaft depth底坑pit底坑深度pit depth顶层高度overhead;headroom height井道内牛腿加液梁haunched beam围井trunk围井出口hatch开锁区域unlocking zone平层leveling平层区leveling zone平层准确度stopping accuracy平层保持精度leveling accuracy再平层re-leveling轿厢出入口car entrance轿厢出入口宽度,开门宽度entrance height,door opening width 轿厢出入口高度entrance height轿厢宽度car width轿厢深度car depth轿厢高度car height电梯司机lift attendant液压缓冲器工作行程working stroke of oil buffer弹簧缓冲器工作行程working stroke of spring buffer轿底间隙bottom clearances for car轿顶间隙top clearances for car对重装置顶部间隙top clearances for counterweight电梯曳引型式traction types of lift电梯曳引绳曳引比hoist ropes ratio of lift二.功能术语火灾应急反应emergency fire operation ,fire emergency return消防员服务,专用服务fireman service独立操作independent operation ,independent service紧急电源操作emergency power operation自动救助操作,停电自动平层automatic rescue operation,auto leveling rescue 防捣乱功能anti-nuisance car call protection地震管制earthquake function,seismic function运行次数计数器operation counter超载保护overload protect满载直驶full-load non-stop误指令消除car call cancellation门受阻保护door overload protect提前开门in advance door open驻停,退出运行parking,stop lift语音报站speech report station,speech synthesis service 关门保护door closing protection对接操作docking operation检修操作inspection operation隔层停靠操作skip-stop operation三.电梯零部件缓冲器buffer液压缓冲器hydraulic buffer;oil buffer弹簧缓冲器spring buffer非线性缓冲器non-linear buffer减震器vibration absorber轿厢car ,lift car轿底car platform,platform轿厢壁car enclosures ,car walls轿顶car roof轿厢装饰顶car ceiling轿厢扶手car handrail轿顶防护栏杆car top protection balustrade轿架car frame门机door operator检修门access door手动门manually operated door自动门power operated door层门landing door ,shaft door,hall door防火层门fire-proof door轿门car door门保护装置door protection device安全触板safety edges for door,safety shoe光幕safety curtain for door单光束保护装置,电眼light-ray device protection 铰链门hinged door栅栏门collapsible door水平滑动门horizontally sliding door中分门center opening door旁开门two-speed sliding door;two-panel sliding door;two speed door 左开门left hand two speed sliding door右开门right hand two speed sliding door中分多折门center opening multiple speed door旁开多折门slide opening multiple speed door垂直滑动门vertically sliding door垂直中分门bi-parting door曳引绳补偿装置compensating device for hoist ropes补偿链装置compensating chain device补偿绳装置compensating rope device补偿绳防跳装置anti-rebound of compensation rope device地坎sill轿顶检修装置inspection device on top of car轿顶照明装置car top light底坑检修照明装置light device for pit inspection轿厢位置显示装置car position indicator层门门套landing door jamb层门位置显示装置landing indicator;hall position indicator 层门方向显示装置landing direction indicator控制屏control panel控制柜controller;control cabinet操纵盘operation panel;car operation panel报警按钮alarm button急停按钮stop button;stop switch;stopping device梯群监控盘group control supervisory panel;monitor panel 曳引机traction machine有齿轮曳引机geared machine无齿轮曳引机gearless machine曳引轮driving sheave;traction sheave曳引绳hoist ropes绳头组合rope fastening端站停止开关terminal stopping device平层装置leveling device平层感应板leveling inductor plate极限开关final limit switch超载装置overload device;overload indicator称重装置weighing device呼梯盒hall buttons设置在层门站一侧,召唤轿厢停靠在呼梯层站的装置随行电缆traveling cable连接于运行的轿厢底部与井道固定点之间的电缆随行电缆架traveling cable support架设随行电缆的部件钢丝绳夹板rope clamp夹持曳引绳,能使绳距和曳引轮绳槽距保持一致的部件绳头板rope hitch plate架设绳头组合的部件导向轮defector sheave为增大轿厢与对重之间的距离,使曳引绳经曳引轮再导向对重装置或轿厢一侧而设的绳轮复绕轮secondary sheave;double wrap sheave;sheave traction secondary为增大曳引绳对曳引轮的包角,将曳引绳绕出曳引轮后经绳轮再次绕入曳引轮反绳轮diversion sheave设置在轿厢和对重框架上部的动滑轮。
电梯与自动扶梯
自动扶梯
自动扶梯构成示意
自动扶梯设备的安置
在自动扶梯四周安装防火卷帘门
房屋建筑学
（3）其他类型的电梯---观景梯、无障碍梯、无机 房梯、液压梯等。
观光电梯无障碍电梯
2、电梯的组成及构造
1）电梯轿厢： 2）电梯井道----（1）井道尺寸（1800~2500）
mm×（2100~2600）mm。 （2）井道防火 （3）井道通风 （4）井道隔声 3）电梯机房——电梯机房一般设在电梯井道的顶
2）消防梯。当每层建筑面积≤1500㎡时，应设1台； 当大于1500㎡但≤4500㎡时，应设2台；当大于4500㎡时 ，应设3台。消防电梯可与客梯或工作电梯兼用，但应符 合消防电梯的要求。
1.2 自动扶梯
●适用于车站、码头、空港、商场等人流量大的场 所； ●可正、逆方向运行 ，但不可用作消防通道； ●自动扶梯的机械装置悬在楼板下面，楼层下做装 饰外壳处理，底层则做地坑。在其机房上部自动扶 梯口处应做活动地板，以利检修 ； ●自动扶梯洞口四周应按照防火分区要求采取防火 措施。
（1）电梯的布置——每个服务区单侧排列的电梯不宜超过 4台，双侧排列的电梯不宜超过2×4台。
（2）电梯的数量——
1）客梯，办公楼，每3000～5000㎡设一台电梯；旅 馆，每100间客房设一台电梯。住宅楼，七～十一层每栋 楼设置电梯不应少于一台；十二层及以上，每栋楼设置 电梯不应少于两台；一般每台电梯服务60~90户。
部。机房的平面尺寸一般至少有两个面每边扩出 600mm以上宽度，高度多为2.5m~3.5m。
电 梯 井 道 内 部 透 视 图
机房平面留孔示意 机房隔震、隔声处理
电梯井道内部设施
电梯井道底部减振设施
3、电梯的设计要点
电梯、自动扶梯、自动人行道术语
一．电梯类型术语电梯lift、elevator乘客电梯passenger elevator载货电梯goods elevator、freight elevator 客货电梯passenger-goods lift病床电梯bed lift、hospital lift住宅电梯residential lift杂物电梯dumbwaiter、service lift船用电梯lift on ships防爆电梯blast defense lift消防员电梯firefighter lift观光电梯observation lift、panoramic lift 家用电梯home lift无机房电梯machine-room-less lift曳引驱动电梯traction lift强制驱动电梯positive drive lift液压电梯hydraulic lift二．电梯一般术语额定载客人数number of passenger额定速度rated speed检修速度inspection speed额定载重量rated load；Rated capacity提升高度traveling height；Lifting height机房machine room机房高度machine room height机房宽度machine room width机房深度machine room depth辅助机房secondary machine room、secondary floor 滑轮间pulley room层站landing层站入口landing entrance基站main landing；main floor；Home landing预定层站predetermined landing底层端站bottom terminal landing顶层端站top terminal landing层间距离floor to floor distance；Interflow distance 井道well;；shaft ；Hoistwayxx道single well多梯井道multiple well；Common well井道壁well enclosure；Shaft wall井道宽度well width；shaft width井道深度well depth；shaft depth底坑pit底坑xxpit depth顶层高度overhead；headroom height井道内牛腿加液梁haunched beam围井trunk围井出口hatch开锁区域unlocking zone平层leveling平层区leveling zone平层准确度stopping accuracy平层保持精度leveling accuracy再平层re-leveling轿厢出入口car entrance轿厢出入口宽度，开门宽度entrance height，door opening width 轿厢出入口高度entrance height轿厢宽度car width轿厢xxcar depth轿厢高度car height电梯司机lift attendant液压缓冲器工作行程working stroke of oil buffer弹簧缓冲器工作行程working stroke of spring buffer轿底间隙bottom clearances for car轿顶间隙top clearances for car对重装置顶部间隙top clearances for counterweight电梯曳引型式traction types of lift电梯曳引绳曳引比hoist ropes ratio of lift二．功能术语火灾应急反应emergency fire operation ，fire emergency return消防员服务，专用服务fireman service独立操作independent operation ，independent service紧急电源操作emergency power operation自动救助操作，停电自动平层automatic rescue operation，auto leveling rescue防捣乱功能anti-nuisance car call protection地震管制earthquake function，seismic function运行次数计数器operation counter超载保护overload protect满载直驶full-load non-stop误指令消除car call cancellation门受阻保护door overload protect提前开门in advance door open驻停，退出运行parking，stop lift语音报站speech report station，speech synthesis service 关门保护door closing protection对接操作docking operation检修操作inspection operation隔层停靠操作skip-stop operation三．电梯零部件缓冲器buffer液压缓冲器hydraulic buffer；oil buffer弹簧缓冲器spring buffer非线性缓冲器non-linear buffer减震器vibration absorber轿厢car ，lift car轿底car platform，platform轿厢壁car enclosures ，car walls轿顶car roof轿厢装饰顶car ceiling轿厢扶手car handrail轿顶防护栏杆car top protection balustrade轿架car frame门机door operator检修门access door手动门manually operated door自动门power operated door层门landing door ，shaft door，hall door防火层门fire-proof door轿门car door门保护装置door protection device安全触板safety edges for door，safety shoe光幕safety curtain for door单光束保护装置，电眼light-ray device protection铰链门hinged door栅栏门collapsible door水平滑动门horizontally sliding door中分门center opening door旁开门two-speed sliding door；two-panel sliding door；two speed door 左开门left hand two speed sliding door右开门right hand two speed sliding door中分多折门center opening multiple speed door旁开多折门slide opening multiple speed door垂直滑动门vertically sliding door垂直中分门bi-parting door地坎sill轿顶检修装置inspection device on top of car轿顶照明装置car top light底坑检修照明装置light device for pit inspection轿厢位置显示装置car position indicator层门门套landing door jamb层门位置显示装置landing indicator；hall position indicator 层门方向显示装置landing direction indicator控制屏control panel操纵盘operation panel；car operation panel报警按钮alarm button急停按钮stop button；stop switch；stopping device梯群监控盘group control supervisory panel；monitor panel 曳引机traction machine有齿轮曳引机geared machine无齿轮曳引机gearless machine曳引轮driving sheave；traction sheave曳引绳hoist ropes绳头组合rope fastening端站停止开关terminal stopping device平层装置leveling device平层感应板leveling inductor plate极限开关final limit switch超载装置overload device；overload indicator称重装置weighing device呼梯盒hall buttons设置在层门站一侧，召唤轿厢停靠在呼梯层站的装置随行电缆traveling cable连接于运行的轿厢底部与井道固定点之间的电缆随行电缆架traveling cable support架设随行电缆的部件钢丝绳夹板rope clamp夹持曳引绳，能使绳距和曳引轮绳槽距保持一致的部件绳头板rope hitch plate架设绳头组合的部件导向轮defector sheave为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设的绳轮复绕轮secondary sheave；double wrap sheave；sheave traction secondary为增大曳引绳对曳引轮的包角，将曳引绳绕出曳引轮后经绳轮再次绕入曳引轮反绳轮diversion sheave设置在轿厢和对重框架上部的动滑轮。
城市轨道交通车站设备 项目2 自动扶梯、电梯及轮椅升降机
2.1 自动扶梯
2.1.3 自动扶梯的操作
自动扶梯处于开始运转之前、开始运 转、停止运转或换运转方向、紧急停止等 各个阶段时,相关人员应按具体的规定严格 执行相关的操作步骤,在操作时要用自动扶 梯专用的钥匙。钥匙要装在钥匙箱内严格 保管,除有关人员之外不得借给他人。
2.1 自动扶梯
2.1.3 自动扶梯的操作
（5）发生火警。若发生火警,保持镇定,及时采取适当措施。马上广 播通知车站内所有人员,停止所有自动扶梯关闭防火门,疏散乘客,带领乘客 经楼梯逃生。切勿利用自动扶梯逃生。
2.1 自动扶梯
2.1.3 自动扶梯的操作
6. 自动扶梯的应急处理
（6）浸水。当自动扶梯浸于水 中时，应立即关闭自动扶梯。若自 动扶梯四周都有水流，要阻挡水流， 保护自动扶梯并通知保养人员检查 机件。在保养人员检查机件前，不 得使用自动扶梯。
2.1 自动扶梯
2.1.3 自动扶梯的操作
6. 自动扶梯的应急处理
（3）有异味或冒烟。发现自动扶梯有异味或冒烟时,应立即关闭自动
扶梯,并立即疏散乘梯乘客,做好适当防护,马上通知维护人员。
（4）自然停止。若自动扶梯自然停止,综合后 ( integratedbackuppanel , IBP )上无报警,现场也无故障代码,应马上报修, 停用自动扶梯并设置防护。
⑧ 梳齿板。梳齿板位于运行的梯级出入口，是方便乘客上 下过渡，与梯级踏板相啮合的部件。
⑨ 控制柜。控制柜主要由主机板、变频器、主开关、各种继 电器、接线端子、通信接口、接地保护装置等构成。
2.1 自动扶梯
2.1.2 自动扶梯的构造与工作原理
⑩ 安全装置。自动扶梯中必备的安全装置包括工作制动器、牵 引链过分伸长或断裂保护装置、扶手带入口保护装置、电机保护装 置、梳齿板保护装置、梯级塌陷保护装置、急停开关等。
楼梯—台阶、坡道、电梯、扶梯(建筑构造)
采用框架式井道时，井壁应采用有一定强度的不燃
烧砌块砌筑，砖砌体厚度不小于240mm。 • 电梯机房有的设在井道顶部，有的设在井道底部旁
边两种，有的没有设置机房，将控制系统设在井道
顶部空间。 • 井道底坑在最底层平面标高下，作为轿厢下降时所
需的缓冲器的安装空间。
电梯组成 13
三、电梯
4、底坑构造做法
水泥面台阶防滑条
水泥面台阶防滑槽
花岗岩台阶防滑槽
花岗岩台阶防滑条
5
一、台阶
4、构造做法
• 台阶应等建筑物主体工程完成后再进行施工，并与主体结构之间留出约20mm的沉降缝。 • 台阶由面层、结构层、垫层组成。 • 面层：水泥砂浆、混凝土、水磨石、缸砖、石材等耐候材料。条石台阶不须另做面层。 • 结构层：混凝土、石材、钢筋混凝土和砖等，其中混凝土台阶应用最普遍。 • 垫层：灰土、卵石或碎石等。
坡度 最大高度（m） 水平长度（m）
1：20 1.20 24.00
1：16 0.90 14.40
1：12 0.75 9.00
1：10 0.60 6.00
1：8 0.30 2.40
• 轮椅坡道的净宽度不应小于1.00m，无障碍出入口的轮椅坡道净宽度不应小于1.20m。
9
二、坡道
4、构造做法
• 坡道的构造与台阶基本相同。
三面踏步式台阶
踏步坡道结合式台阶
4
一、台阶
3、构造要求
• 台阶由平台和踏步组成。 • 平台深度一般不小于1000mm，宽度应比门洞边宽出500mm。 • 平台宜比室内地面低20～50mm，并向外找坡1%~3%。 • 台阶踏步宽度不宜小于0.3m，踏步高度不宜大于0.15m且不宜小于0.1m。 • 台阶踏步应采取防滑措施。台阶踏步数不宜少于2级，当高差不足2级时，宜按坡道设置。 • 台阶总高度超过0.7m时，应在临空面采取防护设施，如栏杆、花池等。
楼梯、坡道及电梯、自动扶梯
（二）楼梯的宽度和数量要求 楼梯设计应满足功能使用和安全疏散的要求，应根据
楼层中人数最多层的人数，计算楼梯梯段所需的宽度，并 按功能使用需要和疏散距离要求布置楼梯。
对每一部楼梯，则应根据人流总股数考虑，每股按 550mm+（0～150mm）计，并不少于两股人流，0～150mm为 人流在行进中人体的摆幅，人流多时取上限。
5．按组合形式分：有单跑楼梯、双跑楼梯、三跑楼梯、双 折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪 刀梯、交叉双跑梯、圆形楼梯、螺旋形楼梯、弧形楼梯等等。
6．按结构形式分：有梁式楼梯、板式楼梯、悬臂式楼梯、 悬挂式楼梯和墙承式楼梯。
（二）楼梯的组成
楼梯一般由梯段、 平台、栏杆扶手三部 分组成。
第二层人数不应超过 30人
2.九层及九层以下，每层建筑面积不超过500m2的塔式 住宅；或每层建筑面积不超过300m2，且每层人数不超过30 人的单元式宿舍。
3.十八层及十八层以下，每层不超过8户、建筑面积不 超过650m2，且设有一座防烟楼梯间和消防电梯的塔式住宅。
4.设有不少于两部疏散楼梯的一、二级耐火等级的公 共建筑，如顶层局部升高时，其高出部分的层数不超过两 层，每层面积不超过200m2，人数之和不超过50人时，可设 一部楼梯，但应另设一个直通平屋面的安全出口。
联系建筑物室内外高差以及不同标高楼层的垂直交通设 施有台阶、坡道、楼梯、爬梯、电梯和自动扶梯等。此外， 在建筑物同一层的水平交通设施中还有自动步道。其中，楼 梯使用的范围最广，是多层、高层建筑竖向交通和人员紧急 疏散的主要交通设施。爬梯一般是指楼梯梯段的坡度超过四 十五度,且上下行需借助双手帮助才能使用的垂直通行设施。 台阶用于室内外地坪高差之间以及室内不同标高处的阶梯形 踏级,供人拾级而上。坡道是连接建筑物在有高差的楼、地面 处供轮式交通工具通行的斜坡式交通通道。电梯是用电力带 动轿厢运行于铅垂方向，运送乘客或货物的交通设备。自动 扶梯又称自动楼梯，外形与普通楼梯相仿，是通过链式输送 机自动运送人员的竖向交通设备，适用于具有大量连续人流 的大型公共建筑。自动步道是依靠电动机械自动运送人员的 水平交通设备，一般坡度小于12度,适用于大型公共建筑。
电梯与自动扶梯
电梯与自动扶梯
一、电梯：
垂直交通；
运行速度快，可以节省时间和人力。
二、组成：
机房、井道和地坑三部分组成。
在电梯井道内有轿厢和保证平衡的平衡锤，通过机房内的曳引机和控制屏进行操纵来运送人员和货物。
三、电梯构造：
（1）电梯井道可以用砖砌筑或用钢筋混凝土浇注而成。
（2）在每层楼面应留出门洞。
并设置专用门，在升降过程中，轿厢门和每层专用门全部封闭，以保证安全。
（3）门的开启方式一般为中分推拉式或旁开的双折推拉式。
（4）设置电梯的建筑，楼梯还应照常规做法设置。
（5）高层民用建筑除了设普通客梯以外，有时还要设置消防电梯。
电梯构造
四、自动扶梯
自动扶梯是一种在一定方向上能大量、连续输送流动客流的装置。
它具有结构紧凑、重量轻、耗电省、安装维修方便等优点，多用于人流较大的公共场所，并可用于室外。
电梯、自动扶梯、自动人行道术语
电梯、自动扶梯、自动人行道术语一．电梯类型术语电梯lift、elevator乘客电梯passenger elevator载货电梯goods elevator、freight elevator客货电梯passenger-goods lift病床电梯bed lift、hospital lift住宅电梯residential lift杂物电梯dumbwaiter、service lift船用电梯lift on ships防爆电梯blast defense lift消防员电梯firefighter lift观光电梯observation lift、panoramic lift非商用汽车电梯non-commercial vehicle lift家用电梯home lift无机房电梯machine-room-less lift曳引驱动电梯traction lift强制驱动电梯positive drive lift液压电梯hydraulic lift二．电梯一般术语额定载客人数number of passenger额定速度rated speed检修速度inspection speed额定载重量rated load；Rated capacity提升高度traveling height；Lifting height机房machine room机房高度machine room height机房宽度machine room width机房深度machine room depth辅助机房secondary machine room、secondary floor滑轮间pulley room层站landing层站入口landing entrance基站main landing；main floor；Home landing预定层站predetermined landing底层端站bottom terminal landing顶层端站top terminal landing层间距离floor to floor distance；Interflow distance井道well;；shaft ；Hoistway单梯井道single well多梯井道multiple well；Common well井道壁well enclosure；Shaft wall井道宽度well width；shaft width井道深度well depth；shaft depth底坑pit底坑深度pit depth顶层高度overhead；headroom height井道内牛腿加液梁haunched beam围井trunk围井出口hatch开锁区域unlocking zone平层leveling平层区leveling zone平层准确度stopping accuracy平层保持精度leveling accuracy再平层re-leveling轿厢出入口car entrance轿厢出入口宽度，开门宽度entrance height，door opening width轿厢出入口高度entrance height轿厢宽度car width轿厢深度car depth轿厢高度car height电梯司机lift attendant液压缓冲器工作行程working stroke of oil buffer弹簧缓冲器工作行程working stroke of spring buffer轿底间隙bottom clearances for car轿顶间隙top clearances for car对重装置顶部间隙top clearances for counterweight电梯曳引型式traction types of lift电梯曳引绳曳引比hoist ropes ratio of lift二．功能术语火灾应急反应emergency fire operation ，fire emergency return消防员服务，专用服务fireman service独立操作independent operation ，independent service紧急电源操作emergency power operation自动救助操作，停电自动平层automatic rescue operation，auto leveling rescue 防捣乱功能anti-nuisance car call protection地震管制earthquake function，seismic function运行次数计数器operation counter超载保护overload protect满载直驶full-load non-stop误指令消除car call cancellation门受阻保护door overload protect提前开门in advance door open驻停，退出运行parking，stop lift语音报站speech report station，speech synthesis service关门保护door closing protection对接操作docking operation检修操作inspection operation隔层停靠操作skip-stop operation三．电梯零部件缓冲器buffer液压缓冲器hydraulic buffer；oil buffer弹簧缓冲器spring buffer非线性缓冲器non-linear buffer减震器vibration absorber轿厢car ，lift car轿底car platform，platform轿厢壁car enclosures ，car walls轿顶car roof轿厢装饰顶car ceiling轿厢扶手car handrail轿顶防护栏杆car top protection balustrade轿架car frame门机door operator检修门access door手动门manually operated door自动门power operated door层门landing door ，shaft door，hall door防火层门fire-proof door轿门car door门保护装置door protection device安全触板safety edges for door，safety shoe光幕safety curtain for door单光束保护装置，电眼light-ray device protection铰链门hinged door栅栏门collapsible door水平滑动门horizontally sliding door中分门center opening door旁开门two-speed sliding door；two-panel sliding door；two speed door 左开门left hand two speed sliding door右开门right hand two speed sliding door中分多折门center opening multiple speed door旁开多折门slide opening multiple speed door垂直滑动门vertically sliding door垂直中分门bi-parting door曳引绳补偿装置compensating device for hoist ropes补偿链装置compensating chain device补偿绳装置compensating rope device补偿绳防跳装置anti-rebound of compensation rope device地坎sill轿顶检修装置inspection device on top of car轿顶照明装置car top light底坑检修照明装置light device for pit inspection轿厢位置显示装置car position indicator层门门套landing door jamb层门位置显示装置landing indicator；hall position indicator层门方向显示装置landing direction indicator控制屏control panel控制柜controller；control cabinet操纵盘operation panel；car operation panel报警按钮alarm button急停按钮stop button；stop switch；stopping device梯群监控盘group control supervisory panel；monitor panel曳引机traction machine有齿轮曳引机geared machine无齿轮曳引机gearless machine曳引轮driving sheave；traction sheave曳引绳hoist ropes绳头组合rope fastening端站停止开关terminal stopping device平层装置leveling device平层感应板leveling inductor plate极限开关final limit switch超载装置overload device；overload indicator称重装置weighing device呼梯盒hall buttons设置在层门站一侧，召唤轿厢停靠在呼梯层站的装置随行电缆traveling cable连接于运行的轿厢底部与井道固定点之间的电缆随行电缆架traveling cable support架设随行电缆的部件钢丝绳夹板rope clamp夹持曳引绳，能使绳距和曳引轮绳槽距保持一致的部件绳头板rope hitch plate架设绳头组合的部件导向轮defector sheave为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设的绳轮复绕轮secondary sheave；double wrap sheave；sheave traction secondary为增大曳引绳对曳引轮的包角，将曳引绳绕出曳引轮后经绳轮再次绕入曳引轮反绳轮diversion sheave设置在轿厢和对重框架上部的动滑轮。
电梯与自动扶梯.ppt
第一节电梯的分类及结构组成
(6)开门方向。人在轿厢外面对轿厢门向左方向开启的为左开 门，门向右方向开启的为右开门，两扇门分别向左右两边开 启的为中开门，也称中分门。
(7)曳引方式。常用的有半绕1:1吊索法，轿厢的运行速度等 于钢封绳的运行速度。半绕2:1吊索法，轿厢的运行速度等于 钢封绳运行速度的一半。全绕1:1吊索法，轿厢的运行速度等 于钢LPL绳的运行速度。这几种吊索法如图4-2所示。
上一页 下一页 返回
第二节电梯曳引原理及特点
3.可靠性高，使用寿命长 具有先进的半导体变频器把交流电变换成直流电，再把直
流电逆变成电压幅度和频率可变的交流电，由于元器件性能 可靠、工艺先进、经久耐用，在系统中电动机转速的调节不 但不会增加电机的发热量，而且还能减小电机的应力，使电 梯运行性能非常可靠，延长使用寿命。 4.舒适感好 在整个运行过程中，其驭动系统具有良好的调节性能，故 乘客乘坐电梯舒适感极好。电梯运行是跟随最佳设定的速度 曲线运行的，其特性可适应人体感受，并保证运行噪声小、 制动平稳。
警情况下可作为一般客梯或客货梯使用。
上一页 下一页 返回
第一节电梯的分类及结构组成
消防梯轿厢的有效面积应不小于1. 4 m2，额定载重量不得低 于630 kg，厅门口宽度不得小于0. 8 m，并要求以额定速度从 最低一个停站直驶运行到最高一个停站(中间不停层)的运行 时间不得超过60 s。
6.建筑施工电梯 建筑施工电梯指建筑施工与维修用的电梯。 7.自动扶梯 这类电梯用于商业大厦、火车站、飞机场，供顾客或乘客
v<=2. 0 m/s。目前，由直流发电机供电给直流电动机的一种 直流快速梯已被淘汰，现在使用的直流快速电梯多是晶闸管 供电的直流快速电梯。一般提升高度h<=50 m。 (2)直流高速电梯。曳引电动机为电梯专用的低转速直流电 动机。电动机获得供电的方式是直流发电机组供电，或是晶 闸管供电;其梯速v>2. 0 m/s，一般提升高度h<=120 m。
自动扶梯电梯
第十六章自动扶梯、电梯16.1 一般规定1）为方便乘客集散,各车站在出入口和站厅层之间,站厅层和站台层之间或其他需要的场所应设置自动扶梯、电梯,原则上不再设置楼梯升降机;2）为实现无障碍通道,站台至站厅以及站厅至出入口应设置电梯,站台至站厅电梯设置在付费区,站厅至出入口电梯设置在非付费区;3）自动扶梯、电梯应选用技术先进,性能可靠的定型产品,自动扶梯应按公共交通重载荷型设计;4）电梯主要供老弱病残乘客以及拿大行李的乘客使用；也兼作备品备件的提升设备,采用客货两用梯;电梯是车站无障碍通道中的主要设备,应安全、可靠、平稳、舒适;5）为便于维修,减少自动扶梯、电梯及其备件种类,全线应统一标准;6）按照使用地点的不同,自动扶梯分为室内型和室外型,室内型自动扶梯一般安装在站厅和站台之间；室外型自动扶梯一般安装在高架车站或地下车站出入口,设置自动扶梯的出入口原则上应设置顶棚;7）自动扶梯的周围应具有方便自身的安装、拆卸和维修保养的空间;8）自动扶梯设就地控制装置和远程监控接口;9）自动扶梯内设置语音广播,语音广播内容应可根据需要调整;10）自动扶梯的设置数量,应按远期超高峰客流量、提升高度以及客流量不均衡系数等通过计算确定;11）车站电梯应选用无机房电梯;在车站付费区内,岛式车站站台至站厅层设置一部电梯,侧式站台每侧设置一部电梯,原则上在每座车站的一个出入口设置垂直电梯,如出入口跨越两侧马路且不具备路面过街时,在对应的两个出入口处设置垂直电梯;站内电梯井道可选用透明或不透明,并优先选用透明井道；出地面电梯井道采用混凝土井道,应设置候梯前室,其出地面造型及装修由建筑根据周边环境设计,通风孔处装修应满足通风和防止雨水进入井道的要求;16.2 技术参数16.2.1 自动扶梯1）名义速度：0.65m/s2）最大输送能力：7300人/小时3）维修速度：0.13m/s4）节能速度：同维修速度;当在设定时间间隔内自动扶梯上无乘客时,自动转入节能速度运行,并能设定为自动转入待机状态;5）倾角：30°；6）水平梯级数量：上、下四块水平长度不小于1.6m；7）梯级宽度：1000mm；8）上、下导轨转弯半径提升高度≤5.5m 不设中间支承提升高度＞而≤12m 设一组中间支承提升高度＞12m 设二组中间支承10）井道尺寸井道预留宽度：1900mm井道长度：H提升高度mm+5450mm上水平长度+3950mm下水平长度11）电力供应：三相五线,电压380±38V,50Hz±1Hz;12）运行强度自动扶梯按1年365天,每天20小时连续运行;13）控制方式扶梯的控制采用微机控制方式,具备故障分类显示功能;具备远程控制以及关键状态及故障信息、一般状态及故障信息的远程监视的功能;14）技术性能（1）采用重载荷公共交通型自动扶梯,载重条件为：在任意3小时内,持续重载时间不少于1小时,其负荷率达到100%的制动载荷；其余2小时负荷率为60%的制动载荷;（2）在额定频率和额定电压下,梯级沿运行方向空载时所测的速度与名义速度之间的允许最大允许偏差为±5%;（3）扶手带的运行速度相对于梯级的速度允差0～+2%;（4）空载运行时,在梯级及地板上方1m处噪音值不大于70dBA;（5）当扶梯在额定速度下,无载或带制动负载120kg/级下行时,制动距离应在～1.3m之间;15）安全装置自动扶梯至少应具备如下安全装置：供电系统断相、错相保护装置、电机过载或短路保护、工作制动器、附加制动器、超速保护、意外逆转保护、梯级链保护、扶手带保护、扶手带速度监控、扶手带入口保护、梳齿板安全开关、梯级塌陷保护、梯级缺少保护、裙板安全保护、驱动链破断保护、裙板防护、急停开关、接地故障保护等安全装置;16.2.2 电梯1）电梯种类：客货两用电梯;2）额定载重量：1000kg13人或土建具备条件：1600kg21人、1350kg18人;3）提升速度：1.0m/s;4）井道尺寸：（1）载重1000kg井道尺寸透明井道 2800mm×2400mm宽×深土建井道 2400mm×2000mm宽×深（2）载重1600kg井道尺寸透明井道 3250mm×2650mm宽×深土建井道 2850mm×2250mm宽×深（3）载重1350kg贯通门井道尺寸透明井道 2930×2900mm宽×深土建井道 2530mm×2500mm宽×深5）轿厢内尺寸：根据载重要求按规范要求的面积设置,且应满足轮椅乘客要求,设置扶栏及盲人按钮;6）厅门及轿厢：中分两扇密封自动门;开门尺寸应方便坐轮椅乘客进出;厅门及轿门应透明,井道四周透明时,轿箱应透明;7）操作方式：单台集选控制,可实行有/无司机操作;在轿厢操纵箱上设有有/无司机钥匙转换开关;无司机时电梯由乘客选择楼层,电梯自动开关门,厅门信号可截停电梯；有司机时,电梯可由厅门信号呼至需要楼层,自动开门,由司机用关门按钮关门,行驶中厅门信号不能截停电梯;8）控制方式：微机控制,有故障自动诊断系统;驱动方式：无齿曳引驱动,变频调速9）供电：三相五线,电压380±38V,50Hz±1 Hz;10）工作强度每天工作20小时,每年连续工作365天,每小时平均起动次数不大于150次;11）整机技术性能（1）额定载重范围内轿箱的上下行速度与额定速度的偏差应不大于±5%;（2）运行中轿箱内噪声≤55dBA；开门过程中噪声≤65dBA（3）井道噪声≤75dBA；平层精度±5mm;（4）电梯可靠性要高,轿向上、下行60000次中发生故障的次数应不多于1次;（5）设报站装置：轿箱到站时,能对层站候梯乘客报站;（6）轿箱自动行使基站功能：闲梯15分钟,轿箱自动驶至基站,关门待客;（7）站台至站厅的电梯,站厅层为基站；站厅至地面的电梯,地面层为基站;（8）在平层功能：当静止的电梯往下偏离层站大于10mm时,并接受开门指令后,系统将先使电梯以低速上升,回复至正常停层为止;12）安全装置电梯除具备GB7588—2003电梯制造与安装安全规范规定的安全装置外,还应具有如下安全保护功能：（1）应急照明：当电梯在运行中发生电源被切断或中途停电故障时,应急照明自动启动,照明时间不小于1h;（2）安全停靠：当电梯发生故障停止在非停靠位置时,自动进行故障诊断,以慢速运动至最近层站,开门疏散乘客;（3）门光幕保护：以装在轿门上的红外线光幕作为关门安全保护;（4）五方通话：可实现轿内、轿顶、井道底、厅门召唤箱和车站控制室五方通话;（5）警铃：按下轿厢内的警铃开关,安装在井道的警铃鸣响;（6）超载保护：电梯应有灵敏的称重装置,当工作载荷到达100％时,电梯处于满载直驶状态；当载荷到达110％时,电梯会发出声、光警示,电梯不能关门及运行,直至载荷降至合适为止;16.3 设备运行方式16.3.1 自动扶梯自动扶梯采用就地控制方式,启动停车开关安装在扶梯上、下端,自动扶梯上无人时才能停车和开车;16.3.2 电梯电梯的运行和一般大楼电梯相同,由乘客自行操作;电梯轿厢内设对讲电话,可以和车站控制室值班人员通话;16.4 设备房配置要求每座车站内设置一间电扶梯设备房可利用楼扶梯下方的三角机房,面积约10㎡,扶梯电阻器、检修工具、配电箱可放在设备房内;设备房内设置照明和排气扇,地面应有表面装修,以免产生灰尘和便于清洁,墙面作批荡粉刷;16.5 接口功能设计16.5.1 自动扶梯1）向建筑和结构专业提供自动扶梯结构参数图和典型布置图;2）站台至站厅的扶梯火灾时仍需运行的为一级负荷,无需运行的为二级负荷;出入口扶梯供电按二级负荷;电源电缆直接引入扶梯上部机坑,与低压配电专业接口是在扶梯上部桁架内的进线总开关;3）扶梯专业提供上行、下行、故障停车、左右扶手带速度异常、踏板防盗报警等信息给车站BAS系统,BAS系统可实现远程对自动扶梯的停梯控制;与BAS的接口位于扶梯上部地坑机房内的接线端子排;4）FAS专业宜在扶梯底部设置烟感报警装置;16.5.2 电梯1）向建筑和结构专业提供电梯结构参数图和典型布置图;2）电梯供电按二级负荷,车站配电专业将电源电缆直接引入电梯控制柜配电箱,两专业的接口在此配电箱;3）电梯轿厢内设与车控室直通的电话分机接入通信专用电话系统;电话分机技术要求由通信专业提供;两个专业接口界面在电梯顶层厅门旁的电梯检修柜的接线端子排处;电梯内电话分机设备供货和安装及井道内线缆敷设由电梯专业负责；电梯检修柜至通信设备房线缆由通信专业负责;4）电梯轿厢内设置摄像头,摄像头纳入专用通信视频监控系统,摄像头技术参数由通信专业提供,两专业接口界面在电梯顶层厅门旁的检修柜的接线端子排处;轿厢内摄像头供货和安装及井道内线缆负责由电梯专业负责;电梯检修柜至通信设备房的线缆由通信专业负责;5）电梯专业提供电梯运行故障信息、状态信息给车站BAS系统;火灾时,电梯接收到BAS系统发送的火灾指令后,电梯自动运行到安全层开门放人后停止运行,并向BAS系统反馈命令执行完毕信息,此后方可切除电梯电源;与BAS的接口在电梯顶层厅门旁的检修柜接线端子排;。
电梯(自动扶梯)安全操作规程
电梯（自动扶梯）安全操作规程
一、电梯操作程序
1、用专用钥匙打开电梯，电梯电梯即可自动运行。
2、若有紧急情况发生，你可以通过梯子上的紧急对讲机联系安全中心，等待救援。
3、是否需要专人驾驶电梯，只需将NORMAL选择开关打至HAND即可实现手动控制。
4、若需停梯，用电梯专用钥匙进行锁梯，电梯自动返回基站层并关闭风扇和轿厢照明，电梯停止运行。
5、在火灾情况下，消防队工作人员可以控制电梯返回基站。
二、自动扶梯操作程序
(一)启动
1、检查台阶上没有乘客，扶梯周围没有障碍物。
2、在扶梯头部或尾部的启动开关处使用扶梯钥匙启动扶梯。
3、在达到额定转速前，检查自动扶梯启动是否自如，若有异常，即按急停按钮停止。
4、一切正常交付和使用。
(三)紧急停止
紧急情况时，先通知乘客，然后按下紧急停止按钮停止操作。
(四)更改行驶方向
1、检查梯子上是否没有乘客。
2、停止自动扶梯。
3、完全停止后，再转向启动。
乘坐自动扶梯及电梯有哪些礼仪要求
乘坐自动扶梯及电梯有哪些礼仪要求
乘坐自动扶梯和电梯有哪些礼仪要求
（1）乘坐自动扶梯，应靠右边站立，空出左边通道，以便有急事的人通行；应主动照料同行的老人与儿童踏上扶梯，以防摔倒；如须从左边急行经过时，
应向给自己让路的人道谢。
（2）乘坐箱式电梯，应先出后入。
假如电梯有司机，应让老人和妇女先进入；如无电梯司机，可先进入轿厢控制电梯，让老人和妇女后进电梯以保证安全。
先进入轿厢的人要尽量往里站。
与同乘电梯人不认识时，眼光应自然平视
电梯门；在电梯里不大声笑谈，保持寂静。
特别提示：在没有明令严禁宠物乘电梯的地方，小宠物应由主人抱起乘梯；大宠物应在没有其余乘客的状况下方可由主人带乘电梯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动扶梯、电梯第十六章自动扶梯、电梯16.1 一般规定1）为方便乘客集散，各车站在出入口和站厅层之间，站厅层和站台层之间或其他需要的场所应设置自动扶梯、电梯，原则上不再设置楼梯升降机。
2）为实现无障碍通道，站台至站厅以及站厅至出入口应设置电梯，站台至站厅电梯设置在付费区，站厅至出入口电梯设置在非付费区。
3）自动扶梯、电梯应选用技术先进，性能可靠的定型产品，自动扶梯应按公共交通重载荷型设计。
4）电梯主要供老弱病残乘客以及拿大行李的乘客使用；也兼作备品备件的提升设备，采用客货两用梯。
电梯是车站无障碍通道中的主要设备，应安全、可靠、平稳、舒适。
5）为便于维修，减少自动扶梯、电梯及其备件种类，全线应统一标准。
6）按照使用地点的不同，自动扶梯分为室内型和室外型，室内型自动扶梯一般安装在站厅和站台之间；室外型自动扶梯一般安装在高架车站或地下车站出入口，设置自动扶梯的出入口原则上应设置顶棚。
7）自动扶梯的周围应具有方便自身的安装、拆卸和维修保养的空间。
8）自动扶梯设就地控制装置和远程监控接口。
9）自动扶梯内设置语音广播，语音广播内容应可根据需要调整。
10）自动扶梯的设置数量，应按远期超高峰客流量、提升高度以及客流量不均衡系数等通过计算确定。
11）车站电梯应选用无机房电梯。
在车站付费区内，岛式车站站台至站厅层设置一部电梯，侧式站台每侧设置一部电梯，原则上在每座车站的一个出入口设置垂直电梯，如出入口跨越两侧马路且不具备路面过街时，在对应的两个出入口处设置垂直电梯。
站内电梯井道可选用透明或不透明，并优先选用透明井道；出地面电梯井道采用混凝土井道，应设置候梯前室，其出地面造型及装修由建筑根据周边环境设计，通风孔处装修应满足通风和防止雨水进入井道的要求。
16.2 技术参数16.2.1 自动扶梯1）名义速度：0.65m/s2）最大输送能力：7300人/小时3）维修速度：0.13m/s4）节能速度：同维修速度。
当在设定时间间隔内自动扶梯上无乘客时，自动转入节能速度运行，并能设定为自动转入待机状态。
5）倾角：30°；6）水平梯级数量：上、下四块（水平长度不小于1.6m）；7）梯级宽度：1000mm；8）上、下导轨转弯半径9）中间支承数量提升高度≤5.5m 不设中间支承提升高度＞5.5m 而≤12m 设一组中间支承提升高度＞12m 设二组中间支承10）井道尺寸井道预留宽度：1900mm井道长度：1.732*H（提升高度）mm+5450mm（上水平长度）+3950mm（下水平长度）11）电力供应：三相五线，电压380±38V，50Hz±1Hz。
12）运行强度自动扶梯按1年365天，每天20小时连续运行。
13）控制方式扶梯的控制采用微机控制方式，具备故障分类显示功能。
具备远程控制以及关键状态及故障信息、一般状态及故障信息的远程监视的功能。
14）技术性能（1）采用重载荷公共交通型自动扶梯，载重条件为：在任意3小时内，持续重载时间不少于1小时，其负荷率达到100%的制动载荷；其余2小时负荷率为60%的制动载荷。
（2）在额定频率和额定电压下，梯级沿运行方向空载时所测的速度与名义速度之间的允许最大允许偏差为±5%。
（3）扶手带的运行速度相对于梯级的速度允差0～+2%。
（4）空载运行时，在梯级及地板上方1m处噪音值不大于70dB（A）。
（5）当扶梯在额定速度下，无载或带制动负载（120kg/级）下行时，制动距离应在0.3～1.3m之间。
15）安全装置自动扶梯至少应具备如下安全装置：供电系统断相、错相保护装置、电机过载或短路保护、工作制动器、附加制动器、超速保护、意外逆转保护、梯级链保护、扶手带保护、扶手带速度监控、扶手带入口保护、梳齿板安全开关、梯级塌陷保护、梯级缺少保护、裙板安全保护、驱动链破断保护、裙板防护、急停开关、接地故障保护等安全装置。
16.2.2 电梯1）电梯种类：客货两用电梯。
2）额定载重量：1000kg（13人）或土建具备条件：1600kg（21人）、1350kg （18人）。
3）提升速度：1.0m/s。
4）井道尺寸：（1）载重1000kg井道尺寸透明井道 2800mm×2400mm（宽×深）土建井道 2400mm×2000mm（宽×深）（2）载重1600kg井道尺寸透明井道 3250mm×2650mm（宽×深）土建井道 2850mm×2250mm（宽×深）（3）载重1350kg贯通门井道尺寸透明井道 2930×2900mm（宽×深）土建井道 2530mm×2500mm（宽×深）5）轿厢内尺寸：根据载重要求按规范要求的面积设置，且应满足轮椅乘客要求，设置扶栏及盲人按钮。
6）厅门及轿厢：中分两扇密封自动门。
开门尺寸应方便坐轮椅乘客进出。
厅门及轿门应透明，井道四周透明时，轿箱应透明。
7）操作方式：单台集选控制，可实行有/无司机操作。
在轿厢操纵箱上设有有/无司机钥匙转换开关。
无司机时电梯由乘客选择楼层，电梯自动开关门，厅门信号可截停电梯；有司机时，电梯可由厅门信号呼至需要楼层，自动开门，由司机用关门按钮关门，行驶中厅门信号不能截停电梯。
8）控制方式：微机控制，有故障自动诊断系统。
驱动方式：无齿曳引驱动，变频调速9）供电：三相五线，电压380±38V，50Hz±1 Hz。
10）工作强度每天工作20小时，每年连续工作365天，每小时平均起动次数不大于150次。
11）整机技术性能（1）额定载重范围内轿箱的上下行速度与额定速度的偏差应不大于±5%。
（2）运行中轿箱内噪声≤55dB(A)；开门过程中噪声≤65dB(A)（3）井道噪声≤75dB(A)；平层精度±5mm。
（4）电梯可靠性要高，轿向上、下行60000次中发生故障的次数应不多于1次。
（5）设报站装置：轿箱到站时，能对层站候梯乘客报站。
（6）轿箱自动行使基站功能：闲梯15分钟，轿箱自动驶至基站，关门待客。
（7）站台至站厅的电梯，站厅层为基站；站厅至地面的电梯，地面层为基站。
（8）在平层功能：当静止的电梯往下偏离层站大于10mm时，并接受开门指令后，系统将先使电梯以低速上升，回复至正常停层为止。
12）安全装置电梯除具备GB7588—2003《电梯制造与安装安全规范》规定的安全装置外，还应具有如下安全保护功能：（1）应急照明：当电梯在运行中发生电源被切断或中途停电故障时，应急照明自动启动，照明时间不小于1h。
（2）安全停靠：当电梯发生故障停止在非停靠位置时，自动进行故障诊断，以慢速运动至最近层站，开门疏散乘客。
（3）门光幕保护：以装在轿门上的红外线光幕作为关门安全保护。
（4）五方通话：可实现轿内、轿顶、井道底、厅门召唤箱和车站控制室五方通话。
（5）警铃：按下轿厢内的警铃开关，安装在井道的警铃鸣响。
（6）超载保护：电梯应有灵敏的称重装置，当工作载荷到达100％时，电梯处于满载直驶状态；当载荷到达110％时，电梯会发出声、光警示，电梯不能关门及运行，直至载荷降至合适为止。
16.3 设备运行方式16.3.1 自动扶梯自动扶梯采用就地控制方式，启动停车开关安装在扶梯上、下端，自动扶梯上无人时才能停车和开车。
16.3.2 电梯电梯的运行和一般大楼电梯相同，由乘客自行操作。
电梯轿厢内设对讲电话，可以和车站控制室值班人员通话。
16.4 设备房配置要求每座车站内设置一间电扶梯设备房（可利用楼扶梯下方的三角机房），面积约10㎡，扶梯电阻器、检修工具、配电箱可放在设备房内。
设备房内设置照明和排气扇，地面应有表面装修，以免产生灰尘和便于清洁，墙面作批荡粉刷。
16.5 接口功能设计16.5.1 自动扶梯1）向建筑和结构专业提供自动扶梯结构参数图和典型布置图。
2）站台至站厅的扶梯火灾时仍需运行的为一级负荷，无需运行的为二级负荷。
出入口扶梯供电按二级负荷。
电源电缆直接引入扶梯上部机坑，与低压配电专业接口是在扶梯上部桁架内的进线总开关。
3）扶梯专业提供上行、下行、故障停车、左右扶手带速度异常、踏板防盗报警等信息给车站BAS系统，BAS系统可实现远程对自动扶梯的停梯控制。
与BAS的接口位于扶梯上部地坑机房内的接线端子排。
4）FAS专业宜在扶梯底部设置烟感报警装置。
16.5.2 电梯1）向建筑和结构专业提供电梯结构参数图和典型布置图。
2）电梯供电按二级负荷，车站配电专业将电源电缆直接引入电梯控制柜配电箱，两专业的接口在此配电箱。
3）电梯轿厢内设与车控室直通的电话分机接入通信专用电话系统。
电话分机技术要求由通信专业提供。
两个专业接口界面在电梯顶层厅门旁的电梯检修柜的接线端子排处。
电梯内电话分机设备供货和安装及井道内线缆敷设由电梯专业负责；电梯检修柜至通信设备房线缆由通信专业负责。
4）电梯轿厢内设置摄像头，摄像头纳入专用通信视频监控系统，摄像头技术参数由通信专业提供，两专业接口界面在电梯顶层厅门旁的检修柜的接线端子排处。
轿厢内摄像头供货和安装及井道内线缆负责由电梯专业负责。
电梯检修柜至通信设备房的线缆由通信专业负责。
5）电梯专业提供电梯运行故障信息、状态信息给车站BAS系统。
火灾时，电梯接收到BAS系统发送的火灾指令后，电梯自动运行到安全层开门放人后停止运行，并向BAS系统反馈命令执行完毕信息,此后方可切除电梯电源。
与BAS的接口在电梯顶层厅门旁的检修柜接线端子排。
