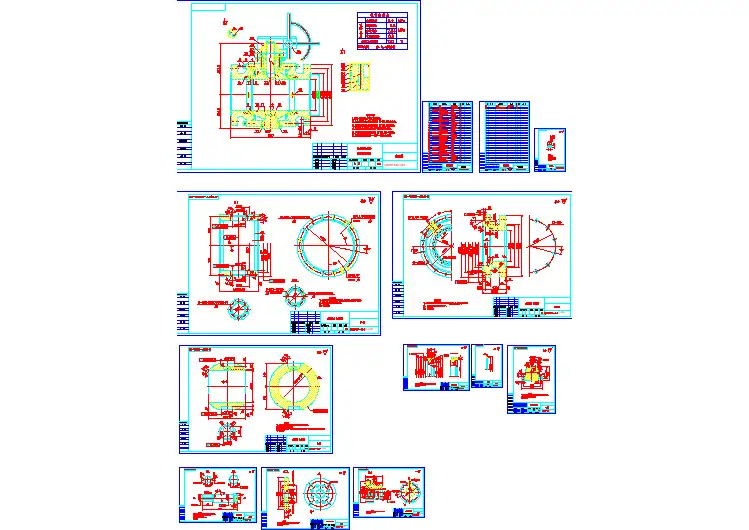

厦门壹水务阀门锻钢球阀Q347F-64C-200（含零件图）
《机械制图与计算机绘图(第3版)》拓展练习答案07
拓展练习7-1 读球阀装配图，回答问题。
（1）该球阀由12 种零件组成，其中，标准件有 2 种。
（2）装配图由 3 个基本视图组成，分别是主视图、俯视图和左视图。
主视图采用了全剖视和断开画法，左视图采用了半剖视和拆卸画法，俯视图采用了假想画法。
（3）件11在剖视图中按不剖切处理，仅画出外形，原因是件11是杆状实心件。
（4）根据视图想象零件形状，分析零件类型。
属于轴套类的有阀芯、阀杆、手柄、填料压紧套，属于盘盖类的有阀盖，属于箱体类的有阀体。
（5）Φ14H11/c11是件11 与件10 的配合尺寸，是基孔制间隙配合。
（6）Φ18H11/c11是件11 与件 1 的配合尺寸，是基孔制间隙配合。
（7）件4由零件11 带动做旋转运动，图中所示该球阀为打开状态。
7-2 读微动机构装配图，画出导杆（件11）的零件图，尺寸从图中按比例量取。
任务要求：（1）合理的视图表达；（2）标注尺寸及公差、表面粗糙度、几何公差；（3）注写技术要求；（4）填写标题栏。
已知条件：（1）Φ20圆柱面：Ra值为1.6；圆柱度为0.01；Φ20f7的上、下极限偏差是-0.020、-0.041。
（2）其余表面：Ra值为3.2或6.3。
（3）倒角为c1。
（4）调质处理：HRB220~250。
工作情况说明：该部件为氩弧焊机的微调装置，系螺纹传动机构。
导杆的右端有一个螺孔是固定焊枪用的。
当转动手轮时，螺杆7做旋转运动，导杆11在导套10内做轴向移动，进行微调。
拓展练习7-3 根据旋塞阀的装配示意图和零件图，用A3图纸按1:1拼画旋塞阀装配图。
拓展练习7-4 根据千斤顶的装配示意图和零件图，应用AutoCAD绘制千斤顶装配图。
第十章零件图及装配图
2.假想画法 为了表示某个零件的运动极限位置，或部件与相邻部件的装 配关系，可用双点画线画出其轮廓，如图7用双点画线表示手柄 的另一个极限位置。 3.展开画法 为了表达传动系统的传动关系及各轴的装配关系，假想将各 轴按传动顺序，沿它们的轴线剖开，并展开在同一平面上。这 种展开画法在表达机床的主轴箱、进给箱、汽车的变速箱等装 置时经常运用,展开图必须进行标注，如图8所示 。
第十章零件图及装配图
二、全部尺寸－－ 零件图中的尺寸，应采用形体分析法确定零件 各部分的形状大小及相对位置，齐全、清晰、合理地标注 全部定形尺寸和定位尺寸，以及有关公差。
ø32
6
62
ø50 ø70
1\5 ø26 13
30
54
ø14
5
1\5
ø25
657Biblioteka ø321104×M8
ø52
ø68
均布
第十章零件图及装配图
第十章零件图及装配图
4.简化画法 在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等细 节可省略不画。装配图中的标准件可采用简化画法，如图5 ⑤ 所示。若干相同的接组件，如螺栓接等，可只画一组，其余用 点画线表示其位置，如图5 ⑦所示。 5．夸大画法 在装配图上，对薄垫片、小间隙、小锥度等，允许将其适当 夸大画出，以便于画图和看图，如图图5 ⑥所示。
第十章零件图及装配图
4.外形尺寸（总体尺寸） 表示机器或部件整体轮廓大小的尺寸，即总长、总宽和总高。 它为包装、运输和安装时所占的空间大小提供了依据。如图2 中总长160、总宽120、总高 65+Ф110/2。 5.其他重要尺寸 如零件运动的极限尺寸，主要零件的重要尺寸，如图8-2中 两齿轮的中心距40 、110螺孔距底面高65、Ф110等均为重要 尺寸。 以上五类尺寸并不是孤立的，有的尺寸具有几种含义。因此 在标注装配图的尺寸时，不是一律都要将上述五类尺寸注齐， 而是依具体情况而定。
装配图的作用与内容
(4) 根据零件各表面的作用和工作要求，注出 表面粗糙度代号。
① 配合表面：Ra值取3.2~0.8，公差等级高 的Ra取较小值。
② 接触面: Ra值取6.3~3.2，如零件的定位
底面Ra可取3.2，一般端面可取6.3等。
③ 需加工的自由表面（不与其它零件接触的 表面）: Ra值可取25~12.5，如螺栓孔等。
9.2 装配图表达方式
一、规定画法
⒈ 相邻零件的接触表面和配合表面只画一条 线；不接触表面和非配合表面画两条线。
两面接触
两面不配合 两面配合
⒉ 两个(或两个以上)零件邻接时，剖面线的倾 斜方向应相反或间隔不同。但同一零件在各 视图上的剖面线方向和间隔必须一致。
⒊ 标准件和实心件按不剖画。
螺栓、螺母和垫圈不剖
四、由设计装配图画零件工作图——拆图举例
9.8 画装配图的方法和步骤
在分析部件，确定视图表达方案的 基础上，按下列步骤画图。
以滑动轴承为例。
⒈ 确定图幅 根据部件的大小，视图数量, 确定画图
的比例、图幅大小，画出图框，留出标题栏 和明细栏的位置。
2. 布 置 视 图
画各视图的主要基线。并在各视图之间留 有适当间隔，以便标注尺寸和进行零件编号。
9.1 装配图的作用和内容
装配图是用来表达机器或
部件的图样。
填料压
例：球阀是控制
紧盖11
液体流量的一种 填料9、10
扳手13 阀杆12
开关装置。
填料垫8
螺母7
螺柱6 阀盖2
阀体1 阀芯4 密封圈3 调整垫5
球阀装配体分解图
转动扳手13，阀杆12通过嵌入阀芯槽 内的扁榫转动阀芯4，使流体通过或截断。
CATIA球阀装配设计
Catia结课作业学年学期：2011-2012学年第一学期学院：机械工程学院专业：汽车服务工程学号：姓名：指导教师：本人联系电话：第一部分：选题来源：参考在图书馆借的一本由鲁金忠、罗开玉、卢章平等编著CATIA机械设计实用教程这本书。
第二部分：零件图：一球阀阀盖的设计：1在【零件设计】模块中新建一个Part文件，命名为“阀盖”。
2单击【草图设计】图标，以xy平面为草图设计平面，单击【六边形】图标，绘制一个六边形，并单击【约束】图标，设定六边形的外接圆直径为51mm。
3退出【草图设计】模式，单击【拉伸】图标将上面的草图轮廓拉伸13mm，以特征的上表面为草图设计平面，单击【圆】图标绘制一直径为33mm的圆。
4单击退出【草图设计】模式，单击【拉伸】图标将上一步的圆拉伸24mm。
5单击【倒角】图标，在凸台的端部倒出1.5mm*45度的倒角。
6单击【螺纹】图标生成外螺纹，设置对话框，生成的螺纹在三维实体中没有显示，只有在二维工程图上才有显示。
7以螺栓的端面为草图设计平面，单击【草图设计】图标，建立一个圆，单击【约束】图标设定圆的直径为23mm。
8单击凹槽图标，以上一步建立的圆为轮廓，向下拉伸距离为22mm。
9单击【平面】图标，绘制一与xy平面平行的平面，偏移距离为6mm。
10单击【草图】图标，以上一步建立的平面为草图设计平面，单击【圆】图标绘制一个圆，单击【约束】图标设定圆的直径为90mm。
11退出【草图设计】模式，单击拉伸图标，将圆轮廓拉伸8mm。
12单击【草图】图标，已建立的圆柱体的外端面为草图设计平面，单击【圆】图标，绘制一个圆，圆的直径为65mm。
13退出【草图设计】模式，单击【拉伸】图标，将上一步的草图轮廓拉伸4mm。
14继续【草图】图标，以上一步建立的圆柱体的外端面为草图设计平面，单击【圆】图标，绘制一个圆，圆的直径为68mm。
15退出【草图设计】模式，单击【拉伸】图标，将建立的轮廓拉伸13mm。
装配图球阀分解图ppt课件.ppt
沿轴承盖与 轴承座的结合面 剖切，拆去上面 部分，以表达轴 衬与轴承座孔的 装配情况。
滑动轴承
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
沿轴承盖与轴承 座的结合面剖切的画 法，俯视图表达了轴 衬与轴承座孔的装配 情况。
● 内容:
(1) 一组视图。 (2) 必要的尺寸。 (3) 技术要求。 (4) 标题栏、零件序号及明细栏。
装配图
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
11.2
装配图的规定画法和特殊画法
一、规定画法
3. 画 主 要 装 配 线
①轴承座 （被其它零件挡住的线可不画）
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3. 画 主 要 装 配 线
①轴承座 ②下轴衬
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
⒊ 简化画法 零件的工艺结构，
垫圈厚度夸大画出
如倒角、圆角、退刀槽 倒角、退
等可不画。
刀槽不画
滚动轴承、螺栓联 接等可采用简化画法。
⒋ 夸大画法
滚动轴承
薄垫片的厚度、 简化画法
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
常用阀门连接形式样式
常用阀门样式及连接形式一、球阀图1、不锈钢球阀（螺纹连接）图2、铜球阀（螺纹连接）图3、碳钢球阀（法兰连接）图4、不锈钢球阀（法兰连接）图7、高压球阀（法兰连接）涡轮传动开闭图8、塑料球阀（螺纹连接）加药管道用图9、电动球阀（法兰连接）图10、高压不锈钢球阀（螺纹连接）图11、气动球阀（法兰连接）二、浮球阀图5浮球阀（螺纹连接）水箱用图6浮球阀（螺纹连接）图6-1、浮球控制阀（水池用）三、闸阀图12、铜闸阀（螺纹连接）图13、不锈钢闸阀（螺纹连接）图14、不锈钢闸阀（法兰连接）图15、碳钢闸阀（法兰连接）明杆式图16、铸铁闸阀（法兰连接）图17、碳钢电动、手动闸阀（法兰连接）大口径四、截止阀图18、不锈钢截止阀（螺纹连接）图19、铸铁截止阀（螺纹连接）图20、铜截止阀（法兰连接）图21、铜截止阀（法兰连接）图22、碳钢截止阀（法兰连接）图23、碳钢截止阀（法兰连接）电动、手动图24、不锈钢截止阀（法兰连接）五、蝶阀图25、蝶阀（对夹式）图26、涡轮传动蝶阀（法兰连接）图27、电动、手动蝶阀（法兰连接）图28、气动蝶阀（法兰连接）六、止回阀图29、碳钢止回阀（法兰连接）图30、铸铁止回阀（法兰连接）图31、不锈钢钢止回阀（法兰连接）图32、微阻缓闭止回阀（法兰连接）图32、铸铁止回阀（螺纹连接）七、安全阀图33、常见减压阀（法兰连接）图34、常见减压阀（法兰连接）图36、常见减压阀（法兰连接）图37、常见减压阀（法兰连接）图38、常用安全阀（法兰连接）图39、常用安全阀（法兰连接）八、输水阀图40、常用疏水阀（螺纹连接）图41、常用输水阀（法兰连接）图42、常用疏水阀（螺纹连接）图43、常用输水阀（法兰连接）九、平衡阀图44、常用平衡阀（法兰连接）图45、常用平衡阀（法兰连接）。
装配图概述.
第10章装配图10.1 装配图概述任何机器都是由若干个零件按一定的装配关系和技术要求装配起来的。
图10-1是球阀的轴测装配图，由13个零件组成。
图10-2是表示球阀的装配图，这种用来表达机器或部件的图样，称为装配图。
10.1.1装配图的作用装配图主要表达机器或部件的结构形状、装配关系、工作原理和技术要求等内容。
设计时，一般先画出装配图，再根据装配图绘制零件图；装配时，则根据装配图把各零件装配成部件或机器；同时，装配图又是安装、调试、操作和检验机器或部件的重要参考资料。
由此可见，装配图是生产中主要的技术文件之一。
图10-1 球阀的轴测装配图1—阀体 2—阀盖 3—密封圈 4—阀芯 5—调整垫 6—螺杆 7—螺母8—填料垫 9—中填料 10—上填料 11—填料压紧套 12—阀杆 13—扳手10.1.2装配图的内容1.一组视图用一组视图表达机器或部件的工作原理、零件间的装配关系、连接方式，以及主要零件的结构形状。
如图10-2球阀装配图中的主视图采用全剖视，表达球阀的工作原理和各主要零件间的装配关系；俯视图表达主要零件的外形，并采用局部剖视表达扳手与阀体的连接关系；左视图采用半剖视，表达阀盖的外形以及阀体、阀杆、阀芯间的装配关系。
2.必要的尺寸用来标注机器或部件的规格尺寸、零件之间的配合或相对位置尺寸、机器或部件的外形尺寸、安装尺寸以及设计时确定的其它重要尺寸等。
3.技术要求说明机器或部件的装配、安装、调试、检验、使用与维护等方面的技术要求，一般用文字写出。
4.序号、明细栏和标题栏在装配图中，为了便于迅速、准确地查找每一零件，对每一零件编写序号，并在明细栏中依次列出零件序号、名称、数量、材料等。
在标题栏中写明装配体的名称、图号、比例以及设计、制图、审核人员的签名和日期等。
图10-2 球阀装配图10.2 装配图的表达方法第九章中介绍的机件的各种表达方法，在装配图的表达中同样适用。
但由于机器或部件是由若干个零件组成，装配图重点表达零件之间的装配关系、零件的主要形状结构、装配体的内外结构形状和工作原理等。
闸阀的装配图、零件图
12.装配图1.装配图的内容根据装配图的作用，一张完整的装配图应该包括以下内容:1)一组视图选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。
2)几类尺寸装配图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。
a.性能(规格)尺寸表示机器和部件性能（规格）的尺寸，在设计时就已确定，也是设计、了解和选用该机器或部件的依据.b.装配尺寸包括保证有关零件间配性质的尺寸，保证零件相对位置的尺寸，装配式进行加工的有关尺寸等。
c.安装尺寸机器或部件安装时所需的尺寸.d.总体尺寸部件外形轮廓的大小，及总长、总宽和总高。
它为包装、运输和安装过程所占的空间大小提供了数据。
e.其他重要尺寸它们是在设计中决定，又不属于上述几类尺寸的一些重要尺寸。
如运动零件的极限尺寸、主题零件的重要尺寸等。
3)技术要求用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。
4)零件的序号、明细栏及标题栏序号是将装配图中各组成零件按一定的格式编号。
明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。
标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。
序号（代号）的编写规则（GB/T4485.2-1984)：1)) 序号由圆点、指引线、水平线、（或园）及数字组成，见图(a)。
指引线和水平线（或园）均为细实线，数字写在水平线上方（或小园内），数字高度应比尺寸数字高度大一号，指引线应从所指零件的可见轮廓内引出，并在末端画一圆点，当所指部分不易画圆点（如很薄的零件或涂黑的剖面）时，可在指引线末端画一箭头以代替圆点,见图(b)。
2)) 指引线应尽量分布均匀，彼此不能相交，当通过剖面线区域时，须避免于剖面线平行。
必要时，指引线可曲折一次，见图(c).3)) 对于一组紧固件（如螺栓、螺母和垫圈）及装配关系清楚的组件允许采用公共指引线，其编写形式见图（d).4))编写图样中的序号时，应按水平或垂直方向整齐排列，可顺时针方向或逆时针方向编号。
机械制图-拆画阀门装配图
③ 需加工的自由表面（不与其它零件接触的表面）: Ra值可取 25~12.5，如螺栓孔等。
(5)根据零件在部件中的作用和加工条件，确定零件图的其它技
术要求。
拆画阀门装配图
三、从阀门装配图拆画阀体零件图
1.读懂阀门装配图 ①由阀门装配图可知阀门由11个 零件组成，其中主要工作零件有： 阀体、阀芯、阀盖、手把等。
装配图
拆画阀门装配图
②结构及工作原理：阀体与阀盖形成工作空腔，阀体上有横通管孔。阀芯与 阀体锥面配合，阀芯锥柱上有横贯通孔。当阀芯通孔与阀体通孔重合时，阀门通 道开启，当阀芯通孔与阀体通孔垂直时，阀门关闭。手把带动阀芯旋转，实现开 启与闭合。
拆画阀门装配图
2.拆画阀体零件图 ①分离阀体零件
将阀体按剖面线轮廓及外形轮廓在装配图上分离，补全轮廓线， 补全其他线形。
注意：
区分零件图与装配图在视图内容、表达方法、尺寸标注等方面 的不同。
拆画阀门装配图
二、拆画零件图应注意的问题:
(1) 零件的视图表达方案应根据零件的结构形状确定，而不能盲目 照抄装配图。
(2) 在装配图中允许不画的零件的工艺结构，如倒角、圆角、退刀 槽等，在零件图中应全部画出。
(3) 零件图的尺寸，除在装配图中注出者外，其余尺寸都在图上按 比例直接量取，并圆整。
④根据零件各表面的作用和拆画阀门装配图
返回
拆画阀门装配图
返回
拆画阀门装配图
返回
拆画阀门装配图
返回
拆画阀门装配图
返回
与标准件连接或配合的尺寸, 如螺纹、倒角、退刀槽等要查标准 注出。
有配合要求的表面，要注出尺寸的公差带代号或偏差数值。
拆画阀门装配图
