第七章-冷却系统设计
冷却系的工作原理
冷却系的工作原理冷却系统是车辆引擎中不可或缺的一部分，它的主要作用是保持引擎的温度在一个合适的范围内，以确保引擎能够高效运转。
冷却系统通常由水泵、散热器、风扇、水箱、冷却液和管道等部件组成。
下面我们来详细了解一下冷却系统的工作原理。
首先，冷却系统的工作原理是基于热传导和自然对流的物理原理。
当引擎运转时，会产生大量的热量，如果没有冷却系统来散发这些热量，引擎很快就会过热而损坏。
因此，冷却系统的主要任务就是将引擎产生的热量带走，保持引擎的温度在一个安全范围内。
其次，冷却系统的工作原理是通过循环冷却液来实现的。
冷却液首先通过水泵被抽送到引擎周围，吸收引擎产生的热量，然后流入散热器。
在散热器中，冷却液与外界空气进行热交换，将热量散发出去，然后再被泵送回到引擎周围，循环往复。
同时，风扇的作用是在慢速行驶或怠速状态下增加空气流动，增强散热效果。
另外，冷却系统的工作原理还涉及到了冷却液的特性。
冷却液通常是一种抗腐蚀、抗冻和抗沸腾的混合液体，它能够在不同温度下保持稳定的物理性质，以确保引擎在各种工况下都能得到有效的冷却。
最后，冷却系统的工作原理也需要注意保持系统的密封性。
冷却系统中的管道、连接件和密封圈都需要保持完好，以防止冷却液泄漏，影响冷却效果。
同时，冷却系统的冷却液需要定期更换，以保持其良好的冷却性能。
总的来说，冷却系统的工作原理是通过循环冷却液、热交换和保持密封性来实现的。
只有当这些方面都得到有效的保障，冷却系统才能够正常工作，确保引擎的正常运转。
因此，对于车辆的冷却系统，我们需要定期检查和维护，以确保其能够始终保持良好的工作状态。
汽车发动机构造与维修教案(含教学计划与教学总结)
第一章：汽车发动机概述教学目标：1. 了解汽车发动机的定义、功能和分类。
2. 掌握汽车发动机的主要性能参数。
3. 熟悉汽车发动机的安装位置和基本结构。
教学内容：1. 汽车发动机的定义与功能2. 汽车发动机的分类3. 汽车发动机的主要性能参数4. 汽车发动机的安装位置与基本结构教学方法：1. 讲授法：讲解汽车发动机的定义、功能、分类和性能参数。
2. 直观演示法：展示汽车发动机实物，让学生了解其安装位置和基本结构。
教学步骤：1. 导入新课：介绍汽车发动机的重要性。
2. 讲解发动机的定义与功能。
3. 讲解发动机的分类。
4. 讲解发动机的主要性能参数。
5. 讲解发动机的安装位置与基本结构。
6. 课堂小结。
作业布置：1. 复习汽车发动机的定义、功能、分类和性能参数。
2. 观察身边的汽车，了解其发动机的安装位置和基本结构。
第二章：发动机机体结构教学目标：1. 掌握发动机机体结构的主要组成部分。
2. 熟悉发动机机体的安装位置和作用。
3. 了解发动机机体的维修保养方法。
教学内容：1. 发动机机体结构的主要组成部分2. 发动机机体的安装位置与作用3. 发动机机体的维修保养方法教学方法：1. 讲授法：讲解发动机机体结构的主要组成部分和作用。
2. 直观演示法：展示发动机机体实物，让学生了解其安装位置。
3. 实践操作法：引导学生进行发动机机体的维修保养实践。
教学步骤：1. 导入新课：回顾上一节课的内容，引出发动机机体结构的重要性。
2. 讲解发动机机体结构的主要组成部分。
3. 讲解发动机机体的安装位置与作用。
4. 讲解发动机机体的维修保养方法。
5. 课堂小结。
作业布置：1. 复习发动机机体结构的主要组成部分和作用。
2. 观察身边的汽车发动机，了解其机体的安装位置。
3. 学习发动机机体的维修保养方法。
第三章：发动机曲柄连杆机构教学目标：1. 掌握发动机曲柄连杆机构的主要组成部分。
2. 了解曲柄连杆机构的工作原理。
3. 熟悉曲柄连杆机构的维修保养方法。
第七章第三节 冷却系常见故障诊断与排除
汽车发动机构造与维修
第七章 冷却系构造与维修
1
发动机冷却系统故障
冷却液温度过高（发动机过热） 冷却液温度过低 冷却液升温缓慢 冷却液消耗过多
汽车发动机构造与维修
第七章 冷却系构造与维修
2
一、冷却液温度过高（发动机过热）
1.故障现象：汽车在运行过程中，冷却液温度表 指针经常指在100℃以上（冷却液报警指示灯闪 亮或发出警报），并伴有散热器“开锅”现象， 且发动机过热，容易产生爆燃。 2.故障原因： （1）节温器故障，冷却系不能进行大循环， （节温器损坏在关闭状态无法打开，冷却水只 进行小循环，或由于安装不当引起的节温器装 反致使节温器阀门不能打开，冷却液只能进行 小循环）
汽车发动机构造与维修
第七章 冷却系构造与维修
12
三、冷却液消耗过多
3.故障诊断与排除： （1）直观检查机体、水泵、散热器及各水管连 接处有无冷却液渗出，必要时可对冷却系统进 行加压检查。或用荧光检漏仪检测，若有渗漏， 应进行维修。 （2）拔出机油尺，观察是否有冷却液泄漏到机 油中。若有，应对发动机进行检修。 （3）如果发动机行驶无力，且排气管排白烟， 则应检查发动机气缸垫是否已被冲坏。若有， 应检修发动机。
汽车发动机构造与维修
第七章 冷却系构造与维修
10
二、冷却液温度过低
（3）若水温表指示温度偏低，而用手触试散热 器时感觉很烫，用温度计测量水温却正常，说 明水温传感器或水温表有故障。 （4）冷车起动发动机。此时电动风扇不应运转 (装用电动风扇的车辆)。若此时电动风扇运转， 说明温控开关失灵，应予以更换。
6
一、冷却液温度过高（发动机过热）
（4）检查机油油量及粘度。若油量过少，应及 时添加；若机油粘度过大，应更换机油。 （5）由怠速开始加速，同时用手握住水管，感 觉水管中水的流动速度是否能随转速的提高而 迅速加快。若不是，说明冷却系统有堵塞或水 垢过多影响流速，应对冷却水道进行除垢。 （6）分别在怠速、中、高速条件下观察排气烟 色。若排出的是黑烟，说明混合气过浓，应进 行调整或维修。怠速时急加速，如果发动机转 速有短时失速或回火现象，说明发动机混合气 过稀。

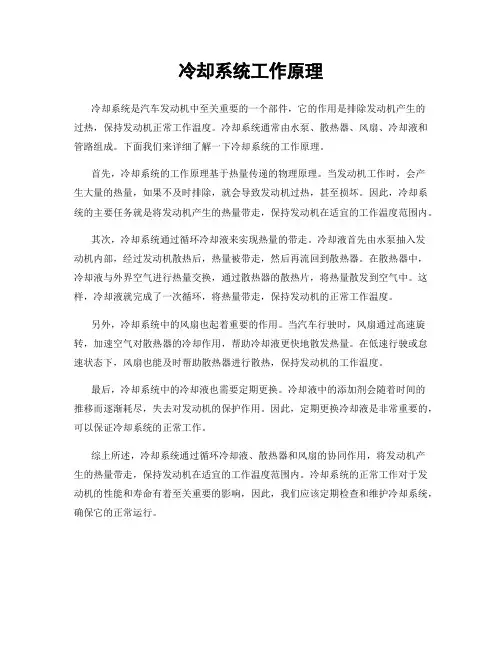

冷却系统工作原理
冷却系统工作原理
冷却系统是汽车发动机中至关重要的一个部件，它的作用是排除发动机产生的
过热，保持发动机正常工作温度。
冷却系统通常由水泵、散热器、风扇、冷却液和管路组成。
下面我们来详细了解一下冷却系统的工作原理。
首先，冷却系统的工作原理基于热量传递的物理原理。
当发动机工作时，会产
生大量的热量，如果不及时排除，就会导致发动机过热，甚至损坏。
因此，冷却系统的主要任务就是将发动机产生的热量带走，保持发动机在适宜的工作温度范围内。
其次，冷却系统通过循环冷却液来实现热量的带走。
冷却液首先由水泵抽入发
动机内部，经过发动机散热后，热量被带走，然后再流回到散热器。
在散热器中，冷却液与外界空气进行热量交换，通过散热器的散热片，将热量散发到空气中。
这样，冷却液就完成了一次循环，将热量带走，保持发动机的正常工作温度。
另外，冷却系统中的风扇也起着重要的作用。
当汽车行驶时，风扇通过高速旋转，加速空气对散热器的冷却作用，帮助冷却液更快地散发热量。
在低速行驶或怠速状态下，风扇也能及时帮助散热器进行散热，保持发动机的工作温度。
最后，冷却系统中的冷却液也需要定期更换。
冷却液中的添加剂会随着时间的
推移而逐渐耗尽，失去对发动机的保护作用。
因此，定期更换冷却液是非常重要的，可以保证冷却系统的正常工作。
综上所述，冷却系统通过循环冷却液、散热器和风扇的协同作用，将发动机产
生的热量带走，保持发动机在适宜的工作温度范围内。
冷却系统的正常工作对于发动机的性能和寿命有着至关重要的影响，因此，我们应该定期检查和维护冷却系统，确保它的正常运行。
第七章 循环水系统
第七章循环水系统第一节系统概述一、循环水系统的主要功能循环水系统的主要功能是向汽轮机的凝汽器提供冷却水，以带走凝汽器内的热量，将汽轮机的排汽（通过热交换）冷却并凝结成凝结水。
此外，系统还为除灰系统和开式冷却水系统提供水源。
由于电厂地理条件的不同，循环水系统所采用的循环水将有所不同，可能是江河、湖泊的淡水（如江边的电厂），也可能是海水。
系统的设置方式有闭式和开式两种。
闭式循环供水系统是通过设置如冷却塔、喷水池等冷却设施，使在凝汽器内吸热、温度提高的冷却水在其内冷却放热，温度降低后再由循环水泵送入凝汽器重复使用，运行过程中只补充小部分损失掉的循环水，这种设置方式多用于水源比较紧缺的环境，按照冷却设施的不同，闭式循环供水系统可分为冷却水池、喷水池和冷却塔三种类型。
开式循环水系统则是从江河、湖泊、海洋直接取水，在循环水泵提供的动力作用下，水进入凝汽器水侧，吸收乏汽的热量，温度升高后再返回到江河湖泊中。
为了保证凝汽器的进水温度，应使取水点设在水流的上游，而排水点设在水流的下游。
显然，这种系统要求电厂附近有充足的水源，其流量一般应超过电厂用水量的2~3倍。
由于华能玉环电厂位于海边，水源充足，循环水系统采用的是开式循环水系统。
循环水系统主要包括取水头、进水盾沟、进水工作井、循环水泵设备、循环水进水管道、凝汽器、循环水排水管（箱涵）、排水工作井、排水盾沟、虹吸井和派水头等部分。
以海水作为冷却水的开式循环水系统如图7－1－1所示。
图7－1－1 海水冷却系统1——凝汽器2——循环水泵3——压力水管4——岸边水泵房5——排水渠6——拦污栅7——进水口（位于深海域）8——排水口（位于浅海域）二、华能玉环电厂循环水系统介绍华能玉环电厂循环水系统采用海水作水源的一次升压直流供水系统，循环冷却水取自乐清湾海水，为凝汽器、开式循环冷却水系统提供冷却水，按单元制设计。
电厂淡水采用海水淡化得到。
循环水供水采用单元制供水系统，每台机组设置1只取水口、1根自流引水管、2台循环水泵、1根压力供水管、1座排水口。
第七章第一节冷却水温度控制系统
W2
_
D2
TU2 +
C1 R4 C2 -16V -16V R7
D4 R9
D5
T1
R12
返回最近
220V 图1-1-3d 增温 C1 R1 降温 R2 C2 R4 L2 SW
降温 Re2 D2 增温 D1 +16V
L1 R3
SW1 Sr1
F1
D1
F2
+16V
C1
Re1 Sr2
SW2
0V
-16V
MRP板，主电源电路
选择海水泵手动操作模式
选择海水泵自动→手动操作模式：按按钮8 LED6 亮；IED7灭。将海水泵控制屏上的转换开关 “MAN/AUT”置到“MAN”位置，手动启停海水 泵； 选择海水泵手动→自动操作模式：首先将开关 “MAN/AUT”置到“AUT”位置，按两次按钮8， LED7亮，LED6灭。 选择调节阀自动→手动操作模式：按两次按钮8， LED5闪亮，LED7灭。通过按钮9(+)和10（-）调 节阀从全关到全开，对应显示值为2%~98%； 选择调节阀自动→手动操作模式：按一次按钮8 即可LED7亮，LED5灭
在冲洗期间，低温淡水阀位的百分数和淡水温度与“FLU” 将在操作面
(3)报警与显示 故障多于一个，先显示第一个未确认的报警，该报警 确认后，再显示下一个报警 在5s之内未复位过程报警，则触发机舱中央报警单元。 发生功能报警时，低温淡水调节阀开度保持原位不变 4．操作步骤 (1)控制面板 (2)系统初次投入运行 先开低温淡水系统阀，淡水系统泵开，再开海水泵进 出口阀，手动开海水泵，备用泵选择，开电源同时复 位主保险。 系统初次转换到自动控制状态时，首先设置海水泵的 安装参数P25 - P30为“ON =1”，双速泵的P参数必须 为“ON =1”。然后按操作面板上的按钮8，LED7亮 ( Automatic Operation Mode)
冷却水系统设计要点
冷却水系统设计要点
1.冷却水系统应符合下列要求：
(1)具有过滤、缓蚀、阻垢、杀菌、灭藻等水处理功能：
(2)冷却塔补水总管上设置水流量计量装置。
2.多台冷却塔并联安装时，为了确保多台冷却塔流量分配与水位的平衡，可以
采取以下措施：
(1)各个塔进水与出水系统布置时，力求并联管路阻力平衡；
(2)每台冷却塔的进出水管上可设电动调节阀，并与水泵和冷却塔风机连锁控制；
(3)各冷却塔(包括大小不同的冷却塔)的水位应控制在同一高度，高差不应大于30mm，设计时应以集水盘高度为基准考虑不同容量冷却塔的底座高度。
在各塔
的底盘之间安装平衡管，并加大出水管共用管段的管径。
一般平衡管可取比总
回水管的管径加大一号。
3.校核冷却塔集水盘的容积，确定浮球阀控制的上限水位。
集水盘的水容积应
满足以下要求：
(1)水泵抽水不出现空蚀现象；
(2)保持水泵吸人口正常吸水的最小淹没深度，以避免形成旋涡而使空气进人吸
水管中，该值与吸水管流速有关。
《塑料成型工艺与模具设计》(上册)电子教案完全版
《塑料成型工艺与模具设计》(上册)电子教案完全版第一章：塑料成型工艺概述1.1 塑料成型的基本概念塑料的定义与特性塑料成型的定义与分类1.2 塑料成型工艺流程塑料原料的准备塑料的加热与塑化塑料的冷却与固化塑料的脱模与后处理1.3 塑料成型工艺参数温度压力速度时间第二章：塑料模具概述2.1 模具的分类与结构模具的分类模具的基本结构2.2 模具的设计原则模具设计的要求与步骤模具设计中的关键参数2.3 模具的材料与制造模具材料的选用原则模具的制造工艺第三章：塑料注射成型工艺与模具设计3.1 注射成型工艺概述注射成型原理与特点注射成型工艺参数3.2 注射模具的结构设计模具的型腔与型芯设计模具的冷却系统设计模具的加热系统设计3.3 注射模具的导向与定位模具的导向设计模具的定位设计第四章：塑料挤出成型工艺与模具设计4.1 挤出成型工艺概述挤出成型的原理与特点挤出成型工艺参数4.2 挤出模具的结构设计模具的口模设计模具的定径套设计模具的切割装置设计模具的导向设计模具的调整方法第五章：塑料吹塑成型工艺与模具设计5.1 吹塑成型工艺概述吹塑成型的原理与特点吹塑成型工艺参数5.2 吹塑模具的结构设计模具的型腔设计模具的吹气系统设计模具的后处理设计5.3 吹塑模具的导向与定位模具的导向设计模具的定位设计第六章：塑料压缩成型工艺与模具设计6.1 压缩成型工艺概述压缩成型的原理与特点压缩成型工艺参数6.2 压缩模具的结构设计模具的型腔设计模具的压柱设计模具的冷却系统设计模具的导向设计模具的定位设计第七章：塑料压注成型工艺与模具设计7.1 压注成型工艺概述压注成型的原理与特点压注成型工艺参数7.2 压注模具的结构设计模具的型腔设计模具的压注系统设计模具的冷却系统设计7.3 压注模具的导向与定位模具的导向设计模具的定位设计第八章：塑料传递成型工艺与模具设计8.1 传递成型工艺概述传递成型的原理与特点传递成型工艺参数8.2 传递模具的结构设计模具的型腔设计模具的传递系统设计模具的冷却系统设计模具的导向设计模具的定位设计第九章：塑料成型工艺与模具设计的计算与模拟9.1 模具设计计算塑料收缩率的计算模具尺寸的计算模具强度的计算9.2 模具设计模拟模具流动分析模具冷却分析模具翘曲分析9.3 模具设计软件介绍模具设计软件的功能与特点模具设计软件的应用实例第十章：塑料成型工艺与模具设计的实践与应用10.1 塑料成型工艺实践成型工艺的操作步骤与注意事项成型过程中的常见问题与解决方法10.2 模具设计应用实例典型模具设计案例分析模具设计在实际生产中的应用10.3 塑料成型工艺与模具设计的未来发展塑料成型技术的发展趋势模具设计技术的创新与突破重点和难点解析重点环节1：塑料成型的基本概念与特性补充和说明：塑料成型的基本概念和特性是理解后续成型工艺与模具设计的基础。
第七章制冷系统
制冷压缩机的选型原则：
① 根据制冷量选配压缩机，一般不应设备用机。 ② 如需选用2台或2台以上的制冷压缩机时，应尽可能选择同一系 列的压缩机。 ③ 制冷量大小不同的压缩机互相搭配，以保证高、低负荷时既能满 足需要，又经济合理。 ④ 不同制冷系统的压缩机应考虑到各系统之间相互替代的可能性。
• 常用无缝钢管及紫铜管的规格见《制冷技术与应用》陈汝东， p151，表7.3、表7.4。
管道连接：
• 在氟利昂制冷系统中 应尽量减少连接管件以避免泄露，制冷 管道一般采用焊接连接。在管道与设备或阀件之间可用法兰 连接，但注意不得使用天然橡胶垫料，也不能涂矿物油，必 要时可涂甘油。管径在20mm以下的紫铜管需拆卸部位采用 带螺纹和喇叭口的接头丝扣连接。
当然，无分液器接头的制冷系统液管仅是③+④，
无储液器的液管只有④。
闪蒸就是高压的饱和液体进入比较低压的容器中后由于压力的 突然降低使这些饱和液体变成一部分的容器压力下的饱和蒸汽 和饱和液。
当水在大气压力下被加热时，100℃是该压力下液体水所能允 许的最高温度。再加热也不能提高水的温度，而只能将水转化 成蒸气。水在升温至沸点前的过程中吸收的热叫“显热”，或 者叫饱和水显热。在同样大气压力下将饱和水转化成蒸气所需 要的热叫“潜热”。如果在一定压力下加热水，那么水的沸点 就要比100℃高，所以就要求有更多的显热。压力越高，水的 沸点就高，热含量亦越高。压力降低，部分显热释放出来，这 部分超量热就会以潜热的形式被吸收，引起部分水被“闪蒸” 成蒸气。
第七章 制冷系统
7.1 制冷设备的选择和制冷机房的布置 7.2 制冷装置的管道 7.3 冷却水系统及冷量输系统 7.4 制冷机组
第7章 Moldwizard其他功能
浇口点表示
浇口设计
在曲线上移动点
7.1 浇注系统
• 7.1.3 分流道（Runner）
分流道是连接主流在压力 损失最小的情况下，将熔料以较快速度 送到浇口处充模。对于设计分流道，有 一个总的设计原则：必须保证分流道的 表面积与其体积之比值尽量小。
建流道分为三个步骤： 1、定义引导线串 2、选择流道 3、设置截面
• 7.1.1 定位圈及主流道
7.1 浇注系统
• 7.1.2 浇口（Gate）
1. 平衡 平衡式浇口用于多型腔模具，浇口位置创建于每个阵列型腔的相同位置。 2. 位置 浇口可以安置在型芯侧、型腔侧或是两侧都有，取决于选用的浇口类型。 3. 方法 当选择了一个浇口后，对话框便自动设置为【修改】方式，所选的浇口参 数会在编辑窗口中显示。 4. 类型和位图 类型选项提供了几种常用的浇口类型，可以直接选取所要的浇口类型，与 此同时，在其下面的位图也会进行相应的改变，列出所选浇口的参数位置。 5. 浇口点表示 浇口点表示功能确定浇口的参考点，能引导设置浇口。 6. 重定位浇口 7．删除浇口 8．编辑注册文件和编辑数据库
5、创建腔体
流道和浇 口部件
7.4 综合实例
• 7.4.2 冷却系统设计
1. 冷却水路
7.4 综合实例
• 7.4.2 冷却系统设计
2. 冷却系统后处理
7.4 综合实例
• 7.5 本章小结
• 塑料模具必须有一个通道引导熔融的塑料进入模具的型腔，这个通道被称为 浇注系统。冷却系统的设计主要是为了在完成注塑后，加快产品的冷却，提 高生产的效率，缩短成型周期。在模具的型芯、型腔或嵌件中，常有一些形 状复杂的区域很难加工，此时往往采用电极来加工这些复杂区域。本章重点 对浇注系统、冷却系统、电极系统创建进行了详细讲解，通过本章中的实例 及习题的练习，熟悉和掌握各个系统的用法及注意要点。
制冷系统的设计步骤及涵盖内容
制冷系统的设计步骤及涵盖内容1.需求分析：在进行制冷系统设计之前，首先需要进行需求分析，了解用户对制冷系统的具体使用需求。
包括需要制冷的区域大小、温度要求、使用频率等。
2.概念设计：在需求分析的基础上，针对制冷系统的主要组成部分进行概念设计。
这一步骤主要包括选择制冷剂、确定制冷装置的类型（如压缩式制冷机、吸收式制冷机等）、确定制冷系统的循环路径。
3.热负荷计算：根据需求分析的结果，对需要制冷的区域进行热负荷计算。
这一步骤主要包括计算室内外温差、需要制冷空间的体积、压缩热负荷、传导热负荷等等。
4.换热器设计：针对制冷系统中的换热器进行设计。
包括蒸发器和冷凝器的设计，选择换热器的材料、尺寸、传热面积等。
5.制冷剂管路设计：根据制冷系统的结构和布局，设计制冷剂的管路。
包括计算管路的长度、直径和选用管材等。
6.控制系统设计：制冷系统需要有相应的控制系统来实现自动控制。
在设计控制系统时，需要考虑制冷系统的启动与停机、温度控制、压力控制等方面。
7.安全措施设计：制冷系统设计还需要考虑安全问题。
如防止冷冻液泄漏的安全措施、压力保护装置的设置等。
8.系统调试和运行：在进行制冷系统的设计之后，需要进行系统的调试和运行。
通过对制冷系统的开启、维护和检修等工作，确保整个系统的运行正常。
以上是制冷系统设计的一般步骤及涵盖内容，根据具体情况可能会有所差异。
在实际设计过程中，还需要根据不同的应用领域和需求进行相应的调整。
制冷系统的设计需要综合考虑热力学、热工、流体力学等相关知识，保证制冷系统能够满足需求并具有良好的性能和可靠性。
第七章-载冷和蓄冷要点课件
(3)用冷场所的冷却器用流态冰循环，其进出口温差小，冷 却温度分布均匀。
(4)冷却器内流态冰相变(融化)换热， 表面传热系数大，可以 减小冷却器的尺寸。实用情况表明：它与制冷剂直接蒸发的热
交换器尺寸相近。
14
7.2.2 环保型制冷与载冷系统
共晶温度 TE
共晶点 E
E
6
7.1.2 常用的传统载冷剂
(2)无机盐水溶液
7.1 传统载冷剂与蓄冷剂
在配制盐水溶液载冷剂时， 盐质量分数不宜超过其共晶质量 分数。 否则，不仅要多消耗盐，而且溶液密度增大使输送过 程的阻力和泵的功耗增大，凝固点温度还反而升高。配制溶 液的盐质量分数值只要满足使其对应的析冰温度比制冷剂的 蒸发温度低5~8℃即可。Cacl2 、NaCl和Mgcl2水溶液的共晶 温度分别是-55℃、-21℃和-34℃。
组中产生出7℃左右的冷水，送到建筑物房间的末端冷却
设备(风机盘管)中，供房间空调降温使用。冷水还可以直
接喷入空气，实现温度和湿度调节。水的冰点为0℃，所 以只适用于载冷温度在0℃以上的使用场合。
(2)无机盐水溶液( Brine )
无机盐水溶液有较低的凝固点温度，适合在中、低温制冷 装置中载冷。最广泛使用的是：
3
7.1.1 对载冷剂性质的要求
7.1 传统载冷剂与蓄冷剂
保持液态，不挥发；对设备无腐蚀，对 人体无危害；载冷能力强；输送耗功小
(1)无毒、不可燃、无刺激性气味、化学稳定性好，在大气压 力下不分解、不氧化、不改变其物理、化学性质。
(2)在使用温度范围内呈液态。它的凝固点应低于制冷机的蒸 发温度，沸点应远高于使用温度。
第七章 制冰与冰库
第二节 其他制冰装置
1．板冰机 板冰是在冷却平板表面淋水结成的厚15mm左右的平 板冰是在冷却平板表面淋水结成的厚15mm左右的平 15mm 板状冰层，经过对平板加热而脱冰，形成40×40mm 板状冰层，经过对平板加热而脱冰，形成40× 40 碎冰块，叫做板冰。 碎冰块，叫做板冰。 板冰机由冷却平板、制冷系统、淋水系统、 板冰机由冷却平板、制冷系统、淋水系统、脱冰系 统和自动控制系统组成。 统和自动控制系统组成。
净重 kg 450 510 660 730 750 890 1100 1500 1900 2100 2500 3100 3320 3500 4700 4900 5200 6100 7000
第三节 冰库设计
冰库是用于储存冰的冷间，又称储冰间。 冰库是用于储存冰的冷间，又称储冰间。其设 计与冻结物冷藏间相近。 计与冻结物冷藏间相近。
(3)冰桶的热量 (3)冰桶的热量Φ3
Φ3 = 1000m mbt(ts-ty)C×0.2778/24mb
= 277.8m mbt（ts-ty）C/24mb (4)融冰冷负荷ф4 (4)融冰冷负荷
ф4 = 917Abδф2/mb
(5)盐水搅拌器运转热量 (5)盐水搅拌器运转热量Φ5
Φ5 = 1000p
耗水量 L/h 17 33 42 63 83 104 125 167 208 250 333 417 500 625 833 1042 1250 1667 2083 长 1000 1200 1200 1350 1350 1350 1600 2000 2000 2500 2500 2500 2500 2500 3470 5100 6000 7500 9300
2．盐水的配制 盐水浓度的确定：氯化钠盐水的比重在1.15～ 盐水浓度的确定：氯化钠盐水的比重在1.15～ 1.15 1.18，氯化钙盐水的比重在1.20～1.24时腐蚀 1.18，氯化钙盐水的比重在1.20～1.24时腐蚀 1.20 性最弱。 性最弱。 酸碱度：腐蚀性与pH值有关， pH值在 pH值有关 值在7 酸碱度：腐蚀性与pH值有关， pH值在7～9之 间为好。 间为好。 缓蚀剂： 缓蚀剂：为减弱盐水的腐蚀作用可向盐水中加 入缓蚀剂，常用重铬酸钠和氢氧化钠配置。 入缓蚀剂，常用重铬酸钠和氢氧化钠配置。
第七章 空调水系统设计
图7-13闭式单级泵系统水泵扬程计 算示意图
四、其它辅助设备的选择
1、膨胀水箱
空调冷热水循环系统的补水、定压与膨胀，一般可通过膨胀水箱来完成。 膨胀水箱有定压、容纳膨胀水量的作用，在自然循环热水采暖系统中还能 起到排气的作用，因而是空调水系统中的主要部件之一。
膨胀管：将系统中因膨胀而增加的水量导 入水箱；在水却时，将水箱中的水导入系 统； 溢流管:用于排出水箱内超过规定水位的多 余的水； 信号管:用于监测水箱内的水位； 补水管:用于补充系统水量，自动保持膨胀 水箱的恒定水位； 循环管:在水箱和膨胀管可能发生冻结时， 用来使水缓慢流动，防止水冻结； 排污管:用于排污； 通气管：使水箱和大气保持相通，防止产 生真空。
图7-14开式膨胀水箱
膨胀水箱的安装高度: 保持水箱中的最低水位高于水系 统的最高点1m以上。 如图7-15所示，膨胀水箱的膨胀管应 连接在循环水泵的吸入口前（该接点 即为水系统的定压点）。在自然循环 系统中，膨胀管应连接在供水总立管 的顶端。
图7-15 膨胀水箱与机械循环系统的连接方式
在设计时，应根据膨胀水箱的有效容积，选择确定开式膨胀水箱的规格、型号 及配管的直径。开式膨胀水箱的有效容积可按下式计算：
二、冷冻水系统设计
1、水系统的承压、竖向分区及设备布置 （1）系统的承压 水系统的最高压力点，一般位于水泵出口处的“A”点， 如图7-7所示。通常，系统运行有三种状态： 系统停止运行时：系统的最高压力等于系统的静水压力， 即 PA gh （7-1） 系统开始运行的瞬间：水泵刚启动的瞬间，由于动压 尚未形成，出口压力等于该点静水压力与水泵全压之 和，即 PA gh P （7-2） 系统正常运行时：出口压力等于该点静水压力与水泵 静压之和，即
发动机冷却系统
水冷却系的基本组成 机的冷却系为强制循环水冷系，即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动，由水泵、散热器、冷却风扇、节温器、补偿水桶、发动机机体和气缸盖中的水套以及其它附属装置等组成。
水冷却系的工作原理 （1）水冷却系的基本工作原理 发动机气缸周围设有水套，可燃混合气燃烧后产生的余热由水套周围的冷却水吸收，并在水泵的作用下，强制循环水将热量传入水箱，并通过散热器实现与大气的热交换以达到冷却发动机的目的。 百叶窗可由驾驶人员根据水温的高、低调节通过散热器的空气量，以改变散热强度，满足发动机不同工况的作业需要；节温器可根据水温的高低自动地改变水循环路线，使发动机在冬季不致于因水温过低而造成工作不良的后果。 （2）冷却水的循环路线 ①大循环：当水温高于80℃时，冷却水由水泵打入分水管，并经分水管流到各气缸的水套进行冷却，随后，经上水管进入水箱并经散热器冷却后，经下水管被重新吸如水泵。 ②小循环：当水温低于70 ℃时，冷却水由水泵进入分水管，经水套周围冷却后直接又回到水泵。 ③当水温在70 ℃ ～80 ℃之间时，大、小循环均有。 冷却液
冷却液
第二节 水冷系统主要部件的构造
散热器：由进水室、出水室及散热芯等组成。 散热器芯内流动，空气在散热器芯外通过，散热器芯由导热系数高、而且耐腐蚀的金属材料制成的薄壁散热管及散热片组成。
按照散热器中冷却液流动的方向可将散热器分为纵流式和横流式两种。
纵流式散热器芯竖直布置，上接进水室，下连出水室，冷却液由进水室自上而下地流过散热器芯进入出水室。
内容提要
第七章 发动机冷却系统
使发动机在所有工况下都保持在适当的温度范围内，既要防止发动机过热，又要防止冬季发动机过冷。在发动机冷起动之后，还要保证发动机迅速升温，尽快达到正常的工作温度。
冷却系的作用：保持发动机在最适宜的温度范围内工作
第七章冷却系第一节概述一、冷却系的作用：保持发动机在最适宜的温度范围内工作。
发动机工作时，由于燃料的燃烧，气缸内气体温度高达2200K~2800K(1927℃~2527℃)，使发动机零部件温度升高，特别是直接与高温气体接触的零件，若不及时冷却，则难以保证发动机正常工作。
二、发动机过热或过冷的危害发动机冷却必须适度，过热或过冷都会给发动机带来危害。
1.发动机过热的危害1)降低充气效率，使发动机功率下降；2)早燃和爆燃的倾向加大，使零件因承受额外冲击性负荷而造成早期损坏；3)运动件的正常间隙被破坏，运动阻滞，磨损加剧，甚至损坏；4)润滑情况恶化，加剧了零件的摩擦磨损；5)零件的机械性能降低，导致变形或损坏。
2.发动机过冷的危害1)进入气缸的混合气(或空气)温度太低，可燃混合气品质差，使点火困难或燃烧迟缓，导致发动机功率下降，燃料消耗量增加。
2)燃烧生成物中的水蒸汽易凝结成水而与酸性气体形成酸类，加重了对机体和零件的侵蚀作用；3)未汽化的燃料冲刷和稀释零件表面(气缸壁、活塞、活塞环等)上的油膜，使零件磨损加剧。
可见，发动机正常的工作温度是保证发动机良好的工作性能及其使用寿命的一个重要条件。
三、发动机的冷却方式根据所用冷却介质不同，可分为风冷式和水冷式。
1.水冷式——以水为冷却介质，热量先由机件传给水，靠水的流动把热量带走而后散入大气中。
散热后的水再重新流回到受热机件处。
适当调节水路和冷却强度，就能保持发动机的正常工作温度。
同时，还可用热水预热发动机，便于冬季起动。
2.风冷式——高温零件的热量直接散入大气。
四、发动机的正常温度水冷式发动机保持正常工作，其冷却水的温度应在353K~363K(80℃~90℃)之间。
此时，气缸壁温度不超过473K~573K(200℃~300℃)；气缸盖、活塞顶部的温度不超过573K~673K(300℃~400℃)；润滑油的温度在343K~363K(70℃~90℃)，保证发动机具有较好的动力性、经济性和净化性，使零件的运动和磨损正常。
第七章第8节发电机冷却系统(程5.30)
1.>[CC]QFJ-15-2型发电机冷却器热交换容量450KW ，进水温度≤（）℃，出风温度≤（）℃，冷却器组数（）。
答案:33；40；4试题解析:关键字:2.>[CE]QFJ-15-2型发电机空冷器在进水温度不超过（）℃时，进口风温不得超过（）℃。
超过此数值，发电机必须降低负荷运行。
答案:33；40试题解析:关键字:3.>[CE]QFJ-15-2型发电机空冷器最低允许温度以空冷器不凝结水珠为标准，一般不得低于（）℃。
答案:5试题解析:关键字:4.>[CA]SGen5-100A-4P空气冷却器最高运行温度（）℃，冷却方式（）。
答案:90；冷却水试题解析:关键字:5.>[CA]SGen5-100A-4P空气冷却器设计压力（）bar 。
答案:6试题解析:关键字:6.>[CC] SGen5-100A-4P空气冷却器进口水最低水温（）℃。
答案:15试题解析:关键字:7.>[CC] SGen5-100A-4P空气冷却器冷风温度（）℃。
答案:38试题解析:关键字:8.>[CC] SGen5-100A-4P空气冷却器热风温度（）℃。
答案:76.7试题解析:关键字:9.>[CC] QFJ-15-2型发电机空冷器当出口温度高于（）℃，应迅速检查并汇报值长。
答案:55试题解析:关键字:10.>[CC] QFJ-15-2型发电机空冷器当进风温度为40℃时，每增加1℃，定子电流应减小（）% 。
答案:1试题解析:关键字:11.>[CC] QFJ-15-2型发电机空冷器进风温度为40~45℃，每增加1℃，定子电流应减小（）% 。
答案:1.5试题解析:关键字:12.>[CA] SGen5-100A-4P空气冷却器水流速度要求值（）m³/h。
答案:11813.>[AE]QFJ-15-2型发电机检查怀疑空冷器管道有空气时，应对出口管道进行排空气。
