半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。半径 数字前应加注半径符号“R”。
标注圆的直径时，直径数字前应加符号“Φ ”。在圆内标注的直径尺 寸线应通过圆心，两端画肩头指至圆弧。标住较小圆的直径时，可标住在 圆外。
角度的尺寸线以圆弧线表示，该圆弧的圆心是该角的顶点，角的两个 边为尺寸界线。角度的起止符号应以箭头表示，如果没有足够位置画箭头 ，可以用圆点代替。角度数字应水平方向注写。
2、拉丁字母和数字 在设计图纸中，所有涉及的拉丁字母、阿拉伯数字与罗马数字都可
按需要写成直体字或斜体字，斜体字斜度应是从字的底线逆时针向上 倾斜75度角，拉丁字母、阿拉伯数字。字高应不小于3.5mm。
.
图样中的汉字采用长仿宋体，并应采用国家公布的简化汉字。 长仿宋体的字高与字宽的比例大约为1: 0.7。
.
第一章 设计制图基础知识
.
绘图工具 1）图板 与所画图纸幅面相当，有不同规格大小。固定图纸时应尽量靠左，以减
小制图误差。 2）丁字尺 要紧靠图板左侧，不能靠在其它侧向使用。用丁字尺画水平线的顺序是
自上而下依次画。笔道由左向右。 3）三角板 用三角板画垂直线时，笔道由下而上。 4）比例尺 又称“三棱尺” 5）圆规 6）针管笔:0.4mm,0.2mm,0.1mm
INTERIOR DESIGN ENGINEERING DRAWING .
INTERIOR DESIGN ENGINEERING DRAWING
二、图线
（一）线宽及线性 我们所绘制的工程图样是由图线组成的，为了表达工程图样的不同内容，并能够分清
主次，须使用不同的线型和线宽的图线。 每个图样绘制前，应根据复杂程度与比例大小，先确定基本的线宽b,再选用表中相应的线
详图可以是平、立、剖面图中的某一局部放大（大样图）。也可以是某一断面、某一建筑 的节点（节点图）。
标注圆的直径时，直径数字前应加符号“Φ ”。在圆内标注的直径尺 寸线应通过圆心，两端画肩头指至圆弧。标住较小圆的直径时，可标住在 圆外。
角度的尺寸线以圆弧线表示，该圆弧的圆心是该角的顶点，角的两个 边为尺寸界线。角度的起止符号应以箭头表示，如果没有足够位置画箭头 ，可以用圆点代替。角度数字应水平方向注写。
2、拉丁字母和数字 在设计图纸中，所有涉及的拉丁字母、阿拉伯数字与罗马数字都可
按需要写成直体字或斜体字，斜体字斜度应是从字的底线逆时针向上 倾斜75度角，拉丁字母、阿拉伯数字。字高应不小于3.5mm。
.
图样中的汉字采用长仿宋体，并应采用国家公布的简化汉字。 长仿宋体的字高与字宽的比例大约为1: 0.7。
.
第一章 设计制图基础知识
.
绘图工具 1）图板 与所画图纸幅面相当，有不同规格大小。固定图纸时应尽量靠左，以减
小制图误差。 2）丁字尺 要紧靠图板左侧，不能靠在其它侧向使用。用丁字尺画水平线的顺序是
自上而下依次画。笔道由左向右。 3）三角板 用三角板画垂直线时，笔道由下而上。 4）比例尺 又称“三棱尺” 5）圆规 6）针管笔:0.4mm,0.2mm,0.1mm
INTERIOR DESIGN ENGINEERING DRAWING .
INTERIOR DESIGN ENGINEERING DRAWING
二、图线
（一）线宽及线性 我们所绘制的工程图样是由图线组成的，为了表达工程图样的不同内容，并能够分清
主次，须使用不同的线型和线宽的图线。 每个图样绘制前，应根据复杂程度与比例大小，先确定基本的线宽b,再选用表中相应的线
详图可以是平、立、剖面图中的某一局部放大（大样图）。也可以是某一断面、某一建筑 的节点（节点图）。
《室内设计工程制图》第四章PPT演示课件
13
L
4.1 制图的有关标准规定
图4-8 尺寸排列与布置
14
L
4.1 制图的有关标准规定
4.1.6 尺寸标注
4．半径、直径、球的尺寸标注法 半径：应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径 符号“R”（如图4-9所示）。 直径：直径数字前应加注符号“φ ”，在圆内标注的直径尺寸线应通过圆心 ，较小圆的直径可以标注在圆外（如图4-10所示）。 球：标注球的半径时，应在尺寸数字前加注符号“SR”。标注球的直径尺寸 时，应在尺寸数字前加注符号“S”。
9
L
4.1 制图的有关标准规定
图4-6 尺寸的组成
10
L
4.1 制图的有关标准规定
4.1.6 尺寸标注
1．尺寸的组成要素 尺寸标注由尺寸线、尺寸界线、尺寸起止符号、尺寸数字构成（如图4-6所 示）。 （1）尺寸线：应用细实线绘制，一般应与被注长度平行。图样本身任何图 线不得用作尺寸线。 （2）尺寸界限：也用细实线绘制，与被注长度垂直，其一端应离开图样轮 廓线不小于2mm，另一端宜超出尺寸线2—3mm。必要时图样轮廓线可用作尺寸界 限。 （3）尺寸起止符号：般用中粗斜短线绘制，其倾斜方向应与尺寸界限成顺 时针45度角，长度宜为2—3 mm。 （4）尺寸数字：图样上的尺寸应以数字为准，不得从图上直接取量。
4.1.6
尺寸标注
3．尺寸排列与布置的基本规定 （1）尺寸宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交，有时 图样轮廓线也可用作尺寸界限。 （2）互相平行的尺寸线的排列，宜从图样轮廓线向外，先小尺寸和分尺寸， 后大尺寸和总尺寸。 （3）第一层尺寸线距图样最外轮廓线之间的距离不宜小于 10mm。平行排列的 尺寸线的间距，宜为7—10mm，并应保持一致。 （4）几层的尺寸线总长度应一致。 （5）尺寸线应与被注长度平行，两端不宜超出尺寸界限（如图4-7所示）。
室内设计制图ppt课件
平面图的内容与方法
一 平面图包含的内容：
房间的分隔与组合，墙、柱、隔断、门窗及开启方式 楼梯、电梯、自动扶梯、室内台阶的位置与形式 家具、陈设、卫生洁具及所有固定的设备 水池、喷泉、瀑布、假山、绿化等景物 地坪的变化及地面的划分与做法 表示剖面位置及剖视方向的剖面符号及编号或立面指向符号 表示房间开间、进深以及主要家具、设备的尺寸 各个房间的名称，特殊家具及地面材料标注 图名与比例 指北针
二. 被剖到楼地面
作为底界面的楼地面， 用一 条粗实线表示出上表面
二. 顶界面
顶界面顶棚有两种表示方法：
1。表达梁、板、顶棚，能表达出结构、构造关系
2。只画顶棚的内轮廓
处于正面的柱子、墙面 以及所有构配件
正投影方法， 画其轮廓及装饰线
立面图的数量
原则上画房间四个立面。设计简单时画主要立面
立面图的选取：
2。剖面详图法、局部放大法。表达复杂的墙面、柱面的 做法与构造
立面图的尺寸和线型
尺寸： 标主要竖向尺寸和标高
线形：墙的内轮廓线为中粗线 家具、设备与构件等的轮廓线为中线 家具、设备与构件的装饰线为细线 尺寸、标注为细线
详图的内容与画法
详图的概念：
详图包含的内容：
墙面详图 柱面详图 建筑构配件详图 设备设施详图 造景详图 家具详图 楼、电梯详图 灯具详图 等
位置选在最有效的部位,即能充分反映室内的空间、构件以及 装饰、装修等部位。 选室内中最复杂、最精彩、最有代表性 的部位表示出来。
当垂直界面较长， 某一部分用处不大时， 允许截选其中一段。 并断掉的地方画折断线
立面图的图名：
立面图下应标注图名和比例
三种标法：
墙面、柱面的材料与做法
工程制图点的投影PPT课件
反映了投影 与坐标之间 的关系
x y z
•12
•三面投影图
Z
X
O
YH YH
YWW
•13
•特殊位置的点
•投影面上的点 •投影轴上的点
•14
例1 已知点A的正面和侧面投影，求其水平投影。
Z
X
O
YW
YH
例2 已知点A（15，10，20），求作投影图。
•15
2.2.3 两点的相对位置
上Z
∆y ∆z
∆x

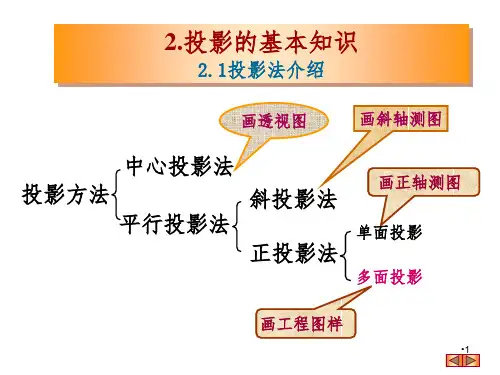

2.投影的基本知识
2.1投影法介绍
画透视图
画斜轴测图
中心投影法
投影方法
斜投影法
画正轴测图
平行投影法
单面投影
正投影法
多面投影
画工程图样
•1
22.1.1.1.1中中心心投投影影法法
投射中心
投射线
投影体
A
C
B
a
c
b 投影面
投影
A
C
B
物体位置改变， 投影大小也改变
a
c
b 投影面
投影特性
中心投影法得到的投影一般不反映形体的 真实大小。 度量性较差，作图复杂。
V a’
ax X
Z az A O a
投影面与投影轴
a’’ W ay
•正立投影面——V面 •水平投影面——H面 •侧立投影面——W面
•V面与H面的交线—OX轴 •H面与W面的交线—OY轴 •V面与W面的交线—OZ轴
H
Y
•8
•9
Z
V
W
X
O
H YH
展开后的投影
YW
•10
2.2.2 投影规律
《室内设计工程制图》第一章 课件
Logo
1.3 室内设计程序
室内设计根据设计的进程, 通常可以分为四个阶段, 即设计准备阶段、方案 设计阶段、施工图设计阶段和设计实施阶段。
们通过科学的手段, 运用现代的技术, 融合感性的人文理念对工作和生活环
境的创造过程。室内设计是一种整合艺术, 需要综合把握各种要素, 从整体
需要出发, 从分隔空间入手、再进行界面的处理和陈设装饰, 通过技术手段
和艺术手段为人们的生产、生活创造一个理想的内部环境。
Logo
1.1 室内设计的内容
1.1.1 合理空间分割, 建立完善的空间关系
Logo
1.2 室内设计的分类
1.2.2 按设计深度分类
按设计深度分为: 室内方案设计、室内初步设计、室内施工图设计。
Logo
1.2 室内设计的分类
1.2.3按使用性质分类
按使用性质分为: 公共空间设计、居住空间设计、工业空间设计、农业空 间设计等。 1.公共建筑
它是提供人们进行各种社会活动所需要的公共活动空间，在建造中要求保 证公众使用的安全性、合理性和社会管理的标准性。它除了要保证满足技术条 件外，还必须严格地尊循一些标准、规范与限制。其中它包括了: 办公空间 ； 文教空间； 托教空间； 科研空间； 医疗空间； 商业空间； 观览空间； 体育空间； 旅馆空间； 交通空间； 广播空间； 纪念性空间。
采光与照明: 自然采光受开窗形式和位置的制约，人工照明受电气系统及灯具 配光形式的制约。采光与照明对光线的强弱明暗，对光影的虚实形状和色彩，对室 内环境气氛的创造有着举足轻重的作用。
电气系统: 在现代建筑的人工环境系统中居于核心位置，各类系统的设备运行 ，供水、空调、通讯、广播、电视、保安监控、家用电器等等都要依赖于电能。在 电气系统中，强电系统的功率对室内设备与照明产生影响，弱电系统的设备位置造 型与空间形象发生关系。
1.3 室内设计程序
室内设计根据设计的进程, 通常可以分为四个阶段, 即设计准备阶段、方案 设计阶段、施工图设计阶段和设计实施阶段。
们通过科学的手段, 运用现代的技术, 融合感性的人文理念对工作和生活环
境的创造过程。室内设计是一种整合艺术, 需要综合把握各种要素, 从整体
需要出发, 从分隔空间入手、再进行界面的处理和陈设装饰, 通过技术手段
和艺术手段为人们的生产、生活创造一个理想的内部环境。
Logo
1.1 室内设计的内容
1.1.1 合理空间分割, 建立完善的空间关系
Logo
1.2 室内设计的分类
1.2.2 按设计深度分类
按设计深度分为: 室内方案设计、室内初步设计、室内施工图设计。
Logo
1.2 室内设计的分类
1.2.3按使用性质分类
按使用性质分为: 公共空间设计、居住空间设计、工业空间设计、农业空 间设计等。 1.公共建筑
它是提供人们进行各种社会活动所需要的公共活动空间，在建造中要求保 证公众使用的安全性、合理性和社会管理的标准性。它除了要保证满足技术条 件外，还必须严格地尊循一些标准、规范与限制。其中它包括了: 办公空间 ； 文教空间； 托教空间； 科研空间； 医疗空间； 商业空间； 观览空间； 体育空间； 旅馆空间； 交通空间； 广播空间； 纪念性空间。
采光与照明: 自然采光受开窗形式和位置的制约，人工照明受电气系统及灯具 配光形式的制约。采光与照明对光线的强弱明暗，对光影的虚实形状和色彩，对室 内环境气氛的创造有着举足轻重的作用。
电气系统: 在现代建筑的人工环境系统中居于核心位置，各类系统的设备运行 ，供水、空调、通讯、广播、电视、保安监控、家用电器等等都要依赖于电能。在 电气系统中，强电系统的功率对室内设备与照明产生影响，弱电系统的设备位置造 型与空间形象发生关系。
室内设计施工图完整版11PPT课件
.
常用卫生设备及水池图例
.
常 用 灯 光 照 明 图 例
.
常用开关、插座图例
.
定位轴线及其编号
建筑施工图中的定位轴线是施工定位、放线的重要依据。凡是 承重墙、柱子等主要承重构件都应画上轴线来确定其位置。
圆应用细实线绘制，直径为8～10mm。定位轴线应用细单点长划 线绘制。
定位轴线的编号
.
.
立面图的画法
第一步：结合平面图，取适当比例（常用1：100、1：50）， 绘制建筑结构的轮廓（一般要剖过门或窗等洞口部位）；
第二步：绘制室内各种 家具、设备，比如床、 柜、窗帘等；
第三步：标注各装饰面 的材料、色彩；
第四步：标注相关尺寸， 某些部位若须绘制详图， 应绘制相应的索引符号， 书写图名和比例；
.
三角形方向随立面投视方向而变，但圆中水平直线、数字及字母不变 方向。
.
.
装饰立面图——A向立面图
.
装饰立面图——B向立面图
.
34
二、室内设计制图
室内设计表现内容中的平面图、顶面图、立面图 和详图即室内装饰施工图是设计者进行室内设计表达 的深化阶段及最终阶段，更是指导室内装饰施工的重 要依据。
顶棚水平剖切面
.
天花平面图
天花的功能作用 1、装饰 2、照明 3、音响 4、空调 5、防火
天花装修
悬吊式 直接式
天花平面图通常采用“镜像”投影作图
.
天花平面布置图表达的内容
1、建筑主体结构一般可以不表示（虚线表示门窗位置）; 2、天花造型、灯饰、空调风口、排气扇、消防设施的轮廓线，条块饰面 材料的排列方向线； 3、建筑主体结构的主要轴线、轴号，主要尺寸； 4、天花造型及各类设施的定形定位尺寸、标高； 5、天花的各类设施、各部位的饰面材料、涂料规格、名称、工艺说明; 6、节点详图索引或剖面、断面等符号。
工程制图投影的基本知识课件
工程制图投影的基本 知识课件
contents
目录
• 投影的基本概念 • 正投影法 • 三视图 • 点、线、面的投影 • 立体投影 • 工程制图实践
01
投影的基本概念
投影的定义
投影
根据几何图形通过投影中心，将三维空间的 物体转换到二维平面上的一种方法。
投影面
投影结果的承载面，通常为平面或曲面。
投影中心
基本几何体的绘制
掌握基本几何体
掌握常见基本几何体的绘制方法，如直线、圆、椭圆、多边形等，熟悉 其性质和绘制技巧。
了解几何体的投影规律，如长对正、高平齐、宽相等，能够准确绘制出 基本几何体的三视图。
组合体的绘制
01
掌握组合体绘制
02
掌握组合体的绘制方法，包括叠加、切割等，能够根据组合体
的构成方式选择合适的视图进行表达。
建筑设计
在建筑设计中，利用投影 原理绘制建筑物的平面图 、立面图和剖面图等。
机械制图
在机械设计中，利用投影 原理绘制零件图和装配图 等。
02
正投影法
正投影法的定义
正投影法是一种将三维物体通过特定的投影方式转换为二维图像的方法。
在正投影法中，物体的投影线与投影面是垂直的，因此也被称为“垂直投影法”。
物体与投影面之间的连接点，也称为投影点 。
投影的分类
斜投影
物体在投影面上的投影与其真实形状存在一 定的角度差异。
正投影
物体在投影面上的投影与其真实形状完全一 致。
中心投影
物体通过投影中心在投影面上形成的投影。
投影的应用
01
02
03
工程制图
在工程设计中，通过投影 将三维物体转换为二维平 面图，便于设计和施工。
contents
目录
• 投影的基本概念 • 正投影法 • 三视图 • 点、线、面的投影 • 立体投影 • 工程制图实践
01
投影的基本概念
投影的定义
投影
根据几何图形通过投影中心，将三维空间的 物体转换到二维平面上的一种方法。
投影面
投影结果的承载面，通常为平面或曲面。
投影中心
基本几何体的绘制
掌握基本几何体
掌握常见基本几何体的绘制方法，如直线、圆、椭圆、多边形等，熟悉 其性质和绘制技巧。
了解几何体的投影规律，如长对正、高平齐、宽相等，能够准确绘制出 基本几何体的三视图。
组合体的绘制
01
掌握组合体绘制
02
掌握组合体的绘制方法，包括叠加、切割等，能够根据组合体
的构成方式选择合适的视图进行表达。
建筑设计
在建筑设计中，利用投影 原理绘制建筑物的平面图 、立面图和剖面图等。
机械制图
在机械设计中，利用投影 原理绘制零件图和装配图 等。
02
正投影法
正投影法的定义
正投影法是一种将三维物体通过特定的投影方式转换为二维图像的方法。
在正投影法中，物体的投影线与投影面是垂直的，因此也被称为“垂直投影法”。
物体与投影面之间的连接点，也称为投影点 。
投影的分类
斜投影
物体在投影面上的投影与其真实形状存在一 定的角度差异。
正投影
物体在投影面上的投影与其真实形状完全一 致。
中心投影
物体通过投影中心在投影面上形成的投影。
投影的应用
01
02
03
工程制图
在工程设计中，通过投影 将三维物体转换为二维平 面图，便于设计和施工。
室内装饰工程制图ppt课件
工程制图
表达设计意图的一种手段
艺术性 准确、真实介绍室内空间实体. 不带主观随意性
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
学习目的
• 培养学生的空间想象能力
二维平面
三维立体
比例的标注 工程图中的各个图形，都应分别注明其比例。比例宜注
写在图名的右侧，比例的字高宜比图名的字高小一号或二号， 字的底线应取平。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
×
a.各部分尺寸水平、垂直表示不完整 b.尺寸线，各种水平线，垂直不一致 c.不按各部分尺寸，整理尺寸的关系 整理，不按大、中、小顺序表示
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
b 详图不在本张图纸上时
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
b.一般定位轴线的标注法
D=8mm
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
③ 剖面的剖切线 剖视方向一般向图面的上方或左方，剖切线尽量不穿越图面上的线 条。
剖切线位置的长度宜为6-10mm 投影方向线垂直于剖切线位置线，长度短于剖切位置线，宜为4-
工程制图投影法及点线面投影 PPT
P
● a
A●
点在一个投影面上得投影不能 确定点得空间位置。
P
B1
B2 ●
B3 ●
● b
●
2、 直线在一个投影面上得投影一般仍为直线。
A● M● B●
●
a≡b≡m
B
●
A●
●b a●
●B
A●
●b a●
直线垂直于投影面 投影重合为一点
积聚性
直线平行于投影面 投影反映线段实长
ab = AB
直线倾斜于投影面 投影比空间线段短
积聚性
a b c a c b
积聚性
a
实形性
投影特性:
c b
水平面
在它所平行得投影面上得投影反映实形。
另两个投影面上得投影分别积聚成与相应得投 影轴平行得直线。
3、 平面上得直线与点 1) 平面上取任意直线
位于平面上得直线应满足得条件:
若一直线过平面上得两 点,则此直线必在该平面 内。
N
M
●
●
若一直线过平面上得一 点且平行于该平面上得 另一直线,则此直线在该 平面内。
工程制图投影法及点线面投影
3-1 投影法基本知识
1、 投影法得建立
自然现象中的影子
工程中的投影图
投射线通过空间形体,向选定得平面进行投射,并在该面上 得到其投影图得方法—— 投影法。
物体 投影面
投射中心 投射线
投影图
2、 投影法得分类 1) 中心投影法 2) 平行投影法
1) 中心投影法
投射中心 物体
c
a
●
b
② a c●
在
不在
b
c
a
●
③ a
