YJV 0.6/1KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV 10KV 交联电缆技术参数
35KV
额定电压Uo／U分为0.6／1kV、1.8／3kV、3.6／6kV、6／6kV、6／10kv、8.7／15kV、12／20kv、21／35kV、26／35kV。
①导体长期允许的最高工作温度为90℃，短路时(最长持续时间不超过5秒)，电缆导体的最高温度不超过250℃；
③导体直流电阻符合GB3956的规定。
④敷设时的环境温度不低于0℃，低于0℃时应先加热。
最小弯曲半径不小于电缆外径的15倍。
⑤电缆敷设不受落差限制。
⑥工频耐电压试验：
Uo为3.6kV及以下电缆：2.5Uo+2kV／5min不击穿;Uo为3.6kv以上电缆：2.5Uo ／5min不击穿。
⑦局部放电试验：
Uo为1.8kV及以上和18kV以下时1.5Uo下放电量不大于20pc;Uo为18kV以上，1．5Uo下放电量不大于10pC。
⑧阻燃特性：
阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验。
低烟低卤阻燃电缆能经受GBl2666．5(1EC332-3)规定的成束燃烧试验，且燃烧时烟浓度应符合
GBl2666．7(1ECl034)的规定、燃烧析出气体中HCL含量应≤100mg／g，并符合IEC574-1的要求。
低烟无卤阻燃电缆能经受GBl2666．7(1EC332-3)规定的成束燃烧试验、且燃烧时的烟浓度应符合GBl2666．7(1ECl034)的规定，燃烧析出气体水溶液的PH值≥4．3，导电率≤10us／mm并符合IEC754-2的要求。

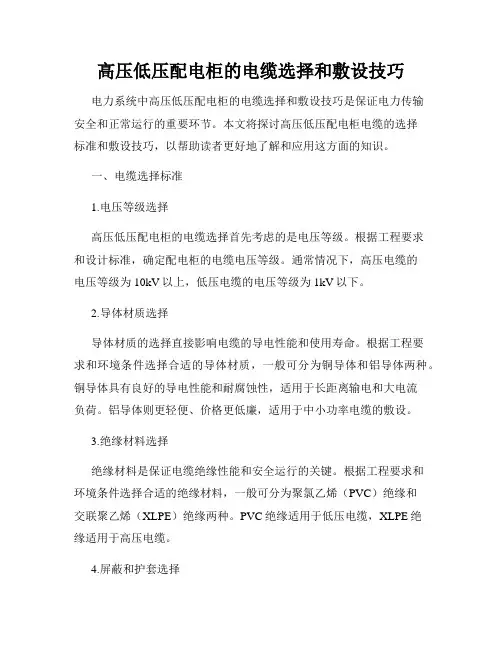

高压低压配电柜的电缆选择和敷设技巧
高压低压配电柜的电缆选择和敷设技巧电力系统中高压低压配电柜的电缆选择和敷设技巧是保证电力传输安全和正常运行的重要环节。
本文将探讨高压低压配电柜电缆的选择标准和敷设技巧，以帮助读者更好地了解和应用这方面的知识。
一、电缆选择标准1.电压等级选择高压低压配电柜的电缆选择首先考虑的是电压等级。
根据工程要求和设计标准，确定配电柜的电缆电压等级。
通常情况下，高压电缆的电压等级为10kV以上，低压电缆的电压等级为1kV以下。
2.导体材质选择导体材质的选择直接影响电缆的导电性能和使用寿命。
根据工程要求和环境条件选择合适的导体材质，一般可分为铜导体和铝导体两种。
铜导体具有良好的导电性能和耐腐蚀性，适用于长距离输电和大电流负荷。
铝导体则更轻便、价格更低廉，适用于中小功率电缆的敷设。
3.绝缘材料选择绝缘材料是保证电缆绝缘性能和安全运行的关键。
根据工程要求和环境条件选择合适的绝缘材料，一般可分为聚氯乙烯（PVC）绝缘和交联聚乙烯（XLPE）绝缘两种。
PVC绝缘适用于低压电缆，XLPE绝缘适用于高压电缆。
4.屏蔽和护套选择屏蔽和护套是保护电缆免受外界干扰和物理损伤的关键。
根据工程要求和环境条件选择合适的屏蔽和护套材料。
在某些特殊环境下，可能需要使用金属护套来提供更好的电磁干扰屏蔽和机械保护。
二、电缆敷设技巧1.敷设路径选择选择合理的敷设路径可以减少电缆的损坏和维护隐患。
要避免与其他电缆或管道交叉，尽量避开潮湿、腐蚀和高温等环境。
在敷设时，要注意保持电缆的最小弯曲半径，避免弯曲过小造成电缆折损。
2.敷设方式选择根据工程要求和电缆特性选择合适的敷设方式。
常见的敷设方式包括直埋、电缆槽道、电缆沟槽和电缆桥架等。
根据具体情况选择合适的敷设方式，确保电缆的安全敷设和维护。
3.连接技巧电缆的连接技巧对于保证电力系统的正常运行至关重要。
在连接电缆时，要确保连接点的良好接触和稳定性。
使用合适的连接器和绝缘材料，避免电缆接头处出现氧化、松动等问题，确保电力传输的稳定性和安全性。
高压、低压电缆的选择标准
高压、低压电缆的选择标准电缆作为电力传输和控制系统中非常重要的组成部分，其质量和性能的稳定性对于电力设备的运作具有至关重要的影响。
而高压、低压电缆则是电力系统中最为常用的电缆类型，本文将详细介绍高压、低压电缆的选择标准，帮助读者更好地选择合适的电缆。
1. 高压电缆的选择标准1.1 导体材质的选择高压电缆一般由铜或铝制成，铜的导电性能优于铝，因此在电气传输中常使用铜制导体作为高压电缆的导体材料。
但是铜材料相比铝材料价格更加昂贵，因此在电力传输中会根据实际需求对两种材料进行选择。
1.2 电缆结构的确定高压电缆的结构设计根据电力传输的需要而定，可有单芯、三芯、四芯等不同形式。
对于其他高压电缆结构特点，可根据实际需求进行选择，以满足不同的电力传输需求。
1.3 电缆屏蔽和绝缘材料的选择高压电缆的绝缘材料要求具有良好的电绝缘、机械强度、热稳定性、抗化学腐蚀性和耐水性等性能。
同时，为了保证传输质量，通常在高压电缆的绝缘层内和导体之间，设置金属屏蔽层、绝缘缘减层等。
根据实际需求，可选择聚乙烯、聚氯乙烯、交联聚乙烯等材料作为绝缘材料。
1.4 外套材料的选择高压电缆的外套材料要求具有良好的耐磨损性、耐紫外线性、良好的绝缘性、耐臭氧性、耐酸碱性等优良特性。
一般常用的外套材料有聚氯乙烯、交联聚乙烯等。
2. 低压电缆的选择标准2.1 导体材质的选择低压电缆主要采用电解铜材料作为导体材料，因其具有良好的导电性和热稳定性，且比铝的电导率高，因此在低压电缆中使用较多。
2.2 规格选择不同的低压电缆具有不同的额定电压和电流，在选择时应根据实际需求来进行确定。
一般来说，低压电缆的额定电压为600V或750V，电流则根据电器负载的大小来确定。
2.3 绝缘材料的选择低压电缆的绝缘材料要求具有较好的电绝缘、机械强度、暴露时较好的耐磨损性等性能。
常见的绝缘材料有交联聚乙烯、聚氯乙烯、聚丙烯等。
2.4 外套材料的选择低压电缆的外套材料要求具有较好的防水、耐酸碱、耐油、耐燃烧等性能。
高压、低压电缆的选择标准 2

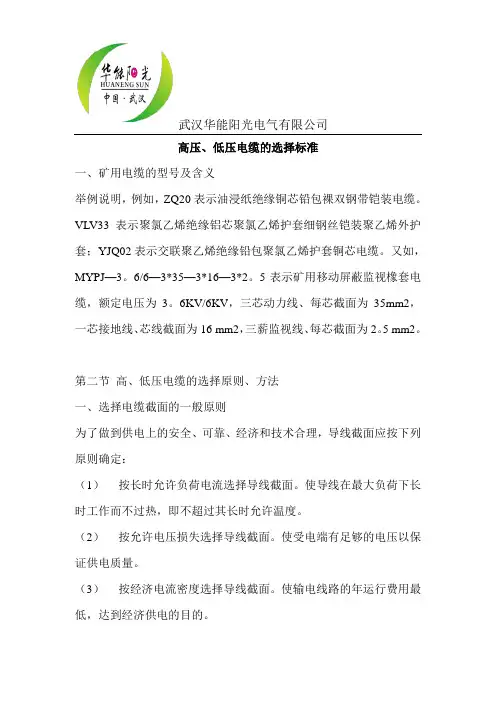

武汉华能阳光电气有限公司高压、低压电缆的选择标准一、矿用电缆的型号及含义举例说明，例如，ZQ20表示油浸纸绝缘铜芯铅包裸双钢带铠装电缆。
VLV33表示聚氯乙烯绝缘铝芯聚氯乙烯护套细钢丝铠装聚乙烯外护套；YJQ02表示交联聚乙烯绝缘铅包聚氯乙烯护套铜芯电缆。
又如，MYPJ—3。
6/6—3*35—3*16—3*2。
5表示矿用移动屏蔽监视橡套电缆，额定电压为3。
6KV/6KV，三芯动力线、每芯截面为35mm2，一芯接地线、芯线截面为16 mm2，三薪监视线、每芯截面为2。
5 mm2。
第二节高、低压电缆的选择原则、方法一、选择电缆截面的一般原则为了做到供电上的安全、可靠、经济和技术合理，导线截面应按下列原则确定：（1）按长时允许负荷电流选择导线截面。
使导线在最大负荷下长时工作而不过热，即不超过其长时允许温度。
（2）按允许电压损失选择导线截面。
使受电端有足够的电压以保证供电质量。
（3）按经济电流密度选择导线截面。
使输电线路的年运行费用最低，达到经济供电的目的。
武汉华能阳光电气有限公司（4）按机械强度选择导线截面。
避免在运行或安装过程中断线，或因受砸压而损坏，以保证供电的安全运行。
（5）按短路时的热稳定条件选择导线截面。
时导线通过短路电流时不致超过其短时允许温度。
第三节矿用电缆矿用电缆具有安全可靠、不占空间、不受外界影响等优点，特别适用于有火灾和瓦斯煤尘爆炸危险、潮湿和底下淋水、空间狭窄和人机拥挤的井下输电；在地面工业广场内，主副井钢丝绳空间交错，也采用电缆向各主要设备输电，电缆成为矿井供电系统的大动脉。
但是矿用电缆与架空线路相比具有投资大、查找故障困难、维护检修不便等缺点，加之岩石冒落、机械压砸等原因容易产生短路、漏电，引发瓦斯煤尘爆炸、设备烧毁和人身触电事故。
因此必须正确地选择、安装、使用和精心维护矿用电缆。
四、选择电缆截面的方法（1）低压电缆截面的选择方法对于负荷电流大、线路长的干线电缆，其电压损失是主要矛盾，因此应按正常工作时的允许电压损失初选其截面。
高压电缆选型
高压电缆选型文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]按照以下情况而定：1根据电缆敷设的、使用地点及使用环境，选择电缆的绝缘方式（如、交链聚乙、橡胶绝缘烯等）；2根据电缆的敷设环境，选择电缆外壳保护方式（如、钢丝等）；3根据电缆使用的，选择电缆的；4根据电缆回路，选择电缆的截面。
5所谓10KV不考虑，是指该的热稳定值比较高，按此热稳定值选择的电缆最小截面已经很大（如180或240平方毫米截面），在此截面的范围内，无论的大小，都是按热稳定最小截面选择电缆。
但是如果负荷容量额定电流大于确定的最小电缆截面的额定，当然还是需要考虑载流量的。
10kv高压表如下：向左转|向右转导线截面积与的计算一、一般铜导线的安全是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如： mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /（5~8）>= I ~ I（mm2） S-----铜导线截面积（mm2） I-----（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电，一种是电。
对于电的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。
不同电功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。

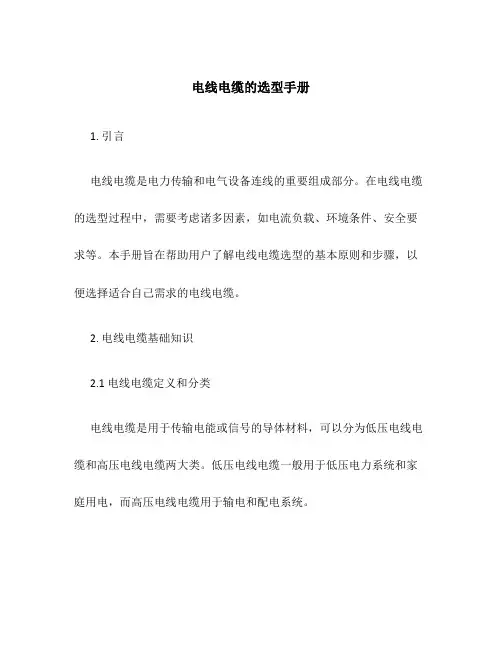

电线电缆的选型手册
