反激式开关电源变压器的设计方法
反激式开关电源设计详解
反激式开关电源设计详解一、工作原理1.开关管控制：反激式开关电源中，开关管起到了关键的作用。
当输入电压施加在开关管上时，开关管处于导通状态，此时电流流经变压器和输出电路，能量存储在变压器核心中。
当输入电压施加在开关管上时，开关管处于截止状态，此时能量释放，通过一对二极管和电容器形成输出脉冲电流。
2.变压器作用：反激式开关电源中的变压器主要用于将输入电压转换为所需的输出电压。
在导通状态下，输入电压施加在变压器的一侧，能量存储在变压器的磁场中。
在截止状态下，变压器的磁场崩溃，能量释放到输出电路中。
3.输出电路过滤：输出电流通过一对二极管和电容器形成脉冲电流。
为了使输出电流更加稳定，需要通过电容器对输出电流进行滤波，降低脉冲幅度，使输出电压更加平稳。
二、基本结构1.输入滤波电路：由于输入电源通常含有较多的噪声和干扰，为了保障开关电源的正常工作，需要在输入端添加一个滤波电路，通过滤波电容和电感将输入电压的尖峰和噪声滤除。
2.开关控制电路：开关控制电路用于对开关管进行控制，使其在合适的时机打开和关闭。
常见的控制方式有定时控制和反馈控制两种。
3.开关管：开关管在反激式开关电源中起到了关键的作用。
常见的开关管有MOS管、IGBT管等，其特性包括导通损耗、截止损耗和开关速度等。
4.变压器：变压器用于将输入电压变换为所需的输出电压。
同时，变压器还能起到隔离输入电源和输出负载的作用，保护负载。
5.输出整流滤波电路：输出整流滤波电路用于对输出电流进行整流和滤波，使输出电压更加稳定。
三、常见设计方法1.脉冲宽度调制（PWM）控制：PWM是一种常用的反激式开关电源控制方法，通过控制开关管的导通时间来调节输出电压和电流。
PWM控制能够实现较高的效率和较低的输出波纹，但需要一定的控制电路。
2.变压器匹配设计：在设计反激式开关电源时，需要合理选择变压器的匝数比，以实现所需的输入输出电压转换。
同时，还需要考虑变压器的大小和功耗。
反激式开关电源变压器设计步骤(重要)
反激式开关电源变压器设计反激式变压器是反激式开关电源的核心,它决定了反激式变换器一系列的重要参数,如占空比D ，最大峰值电流，设计反激式变压器,就是要让反激式开关电源工作在一个合理的工作点上。
这样可以让其发热量尽量小，对器件的磨损也尽量小。
同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源性能会有很大的下降，如损耗会加大,最大输出功率会下降.设计变压器，就是要先选定一个工作点，在这个点就是最低的交流输入电压，对应于最大的输出功率。
第一步，选定原边感应电压V OR 。
这个值是有自己来设定的，这个值就决定了电源的占空比.可能朋友们不理解什么是原边感应电压。
我们分析一个工作原理图。
当开关管开通的时候,原边相当于一个电感，电感两端加上电压,其电流值不会突变，而线性上升:I 升=Vs*Ton/L 。
这三项分别是原边输入电压，开关开通时间和原边电感量。
在开关管关断的时候,原边电感放电，电感电流会下降，此时有下降了的电流:I 降=V OR *T OFF /L 。
这三项分别是原边感应电压（即放电电压）、开关管管段时间和电感量。
经过一个周期后，原边电感电流会回到原来的值，不可能会变，所以有：Vs ＊T ON /L=V OR ＊T OFF /L 。
即上升了的等于下降了的。
上式中用D 来代替T ON ，用(1-D ）来代替T OFF .移项可得:D=V OR /（V OR +Vs)。
这就是最大占空比了.比如说我设计的这个变压器，我选定电感电压V OR =20V ，则Vs 为24V ，D=20/（20+24）=0。
455。
第二步，确定原边电流波形的参数原边电流波形有三个参数，平均电流，有效值电流,峰值电流，首先要知道原边电流的波形,原边电流的波形如下。
这是一个梯形波横向表示时间，总想表示电流大小，这个波形有三个值，一个是平均值I 平均,二是有效值I ，三是峰值Ip 。
首先要确定平均值I 平均：I 平均=Po/(η＊Vs ）。
行业人士：反激式开关电源变压器的设计方案
行业人士：反激式开关电源变压器的设计方案
反激式变压器是反激开关电源的核心，它决定了反激变换器一系列的重要参数，如占空比D，最大峰值电流，设计反激式变压器，就是要让反激式开关电源工作在一个合理的工作点上。
这样可以让其的发热尽量小，对器件的磨损也尽量小。
同样的芯片，同样的磁芯，若是变压器设计不合理，则整个开关电源的性能会有很大下降，如损耗会加大，最大输出功率也会有下降，下面我系统的说一下我算变压器的方法。
算变压器，就是要先选定一个工作点，在这个工作点上算，这个是最苛刻的一个点，这个点就是最低的交流输入电压，对应于最大的输出功率。
下面我就来算了一个输入85V到265V，输出5V，2A的电源，开关频率是
100KHZ。
第一步就是选定原边感应电压VOR，这个值是由自己来设定的，这个值就决定了电源的占空比。
可能朋友们不理解什幺是原边感应电压，这要从下面看起。
这是一个典型的单端反激式开关电源，大家再熟悉不过了，来分析一下一个工作周期，当开关管开通的时候，原边相当于一个电感，电感两端加上电压，其电流值不会突变，而线性的上升，有公式上升了的I=Vs*ton/L，这三项分别是原边输入电压，开关开通时间和原边电感量。
在开关管关断的时候，原边电感放电，电感电流又会下降，同样要尊守上面的公式定律，此时有下降了的I=VOR*toff/L，这三项分别是原边感应电压，即放电电压，开关管关断时间和电感量。
在经过一个周期后，原边电感电流的值会回到原来，不可能会变，所以，有VS*TON/L=VOR*TOFF/L，上升了的等于下降了的，上式。
一种实用的反激开关电源变压器设计方法

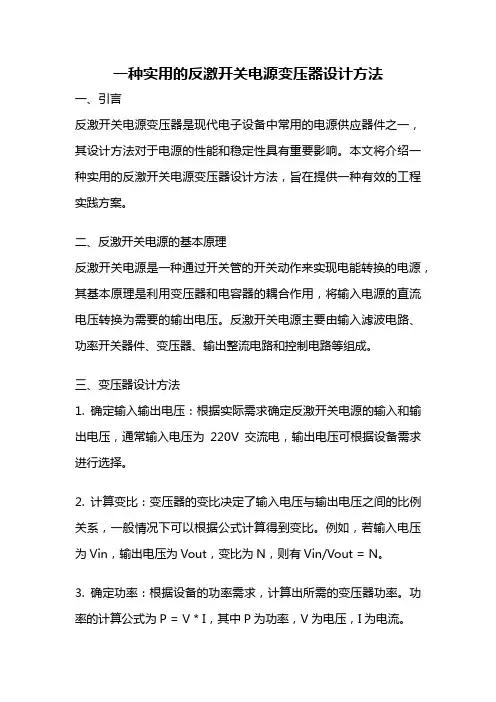

一种实用的反激开关电源变压器设计方法一、引言反激开关电源变压器是现代电子设备中常用的电源供应器件之一，其设计方法对于电源的性能和稳定性具有重要影响。
本文将介绍一种实用的反激开关电源变压器设计方法，旨在提供一种有效的工程实践方案。
二、反激开关电源的基本原理反激开关电源是一种通过开关管的开关动作来实现电能转换的电源，其基本原理是利用变压器和电容器的耦合作用，将输入电源的直流电压转换为需要的输出电压。
反激开关电源主要由输入滤波电路、功率开关器件、变压器、输出整流电路和控制电路等组成。
三、变压器设计方法1. 确定输入输出电压：根据实际需求确定反激开关电源的输入和输出电压，通常输入电压为220V交流电，输出电压可根据设备需求进行选择。
2. 计算变比：变压器的变比决定了输入电压与输出电压之间的比例关系，一般情况下可以根据公式计算得到变比。
例如，若输入电压为Vin，输出电压为Vout，变比为N，则有Vin/Vout = N。
3. 确定功率：根据设备的功率需求，计算出所需的变压器功率。
功率的计算公式为P = V * I，其中P为功率，V为电压，I为电流。
4. 选择磁芯：根据功率计算结果选择合适的磁芯，磁芯的选择要考虑到磁芯的饱和电流、磁导率和温度特性等因素。
5. 计算匝数：根据变比和所选择的磁芯，计算出变压器的匝数。
变压器的匝数与输入输出电压以及变比之间存在一定的关系，可以通过公式计算得到。
6. 计算电流：根据所需的功率和变压器的匝数，计算出变压器的电流。
变压器的电流决定了变压器的导线截面积和绕线的粗细。
7. 设计绕线：根据计算的匝数和电流，设计变压器的绕线方式。
绕线时要考虑到绕线的紧密程度、层数和绝缘等因素。
8. 耦合系数的选择：根据实际需求选择合适的耦合系数，耦合系数的选择影响了变压器的效率和性能。
9. 核心磁通密度的计算：根据变压器的功率和磁芯的型号，计算出核心磁通密度。
核心磁通密度要符合磁芯的设计要求，同时保证变压器的性能稳定。
反激式开关电源变压器设计
反激式开关电源变压器设计三个电流参数，就是这个电流的有效值，电流有效值和平均值是不一样的，有效值的定义还记得吗，就是说把这个电流加在一个上，若是其发热和另处一个直流电流加在这个电阻上发热效果一样的话，那么这个电流的有效值就等于这个直流的电流值。
所以这个电流的有效值不等于其平均值，普通比其平均值要大。
而且同样的平均值，可以对应无数个有效值，若是把KRP的值选得越大，有效值就会越大，有效值还和占空比D也有关系，总之。
它这个电流波形的外形是休戚相关的。
我就挺直给出有效值的电流公式，这个公式要用积分才干推得出来，我就不推了，只要大家区别开来有效值和平均值就可以了。
电流有效值=电流峰值*根号下的D*（KRP的平方/3-KRP+1）如我现在这个，电流有效值=0.419*根号下0.47*（0.36/3-0.6+1）=0.20A.所以对应于相同的功率，也就是有相同的输入电流时，其有效值和这些参数是有关的，适当的调节参数，使有效值最小，发热也就最小，损耗小。
这便优化了设计。
第三步，开头设计变压器预备工作。
已知了开关频率是100KHZ则开关周期就是10微秒了，占空比是0.47.那么TON就是4.7微秒了。
记好这两个数，对下面实用。
第四步，选定变压器磁芯，这个就是凭阅历了，假如你不会选，就估一个，计算就行了，若是不可，可以再换一个大一点的或是小一点的，不过有的资料上有如何按照功率去选磁芯的公式或是区线图，大家不妨也可以参考一下。
我普通是凭阅历来的。
第五步，计算变压器的原边匝数，原边用法的经径。
计算原边匝数的时候，要选定一个磁芯的振幅B，即这个磁芯的磁感应强度的变幻区间，由于加上方波电压后，这个磁感应强度是变幻的，正是由于变幻，所以其才有了变压的作用，NP=VS*TON/SJ*B，这几个参数分离是原边匝数，，最小输入电压，导通时光，磁芯的横节面积和磁芯振幅，普通取B的值是0.1到0.2之间，取得越小，变压器的铁损就越小，但第1页共2页。
反激式开关电源变压器设计说明
2.6 计算一次绕组最大匝数Npri
Lpri 452*10-6
Npri = =
= 61.4匝 取Npri=62匝
AL 120*10-9
2.7 计算二次主绕组匝数NS1〔NS1为DC+5V绕组
Npri<V01+VD><1-Dmax> 62*<5+0.7>*<1-0.5>
Ns1=
=
= 2.78匝
Vin<min>Dmax
技术部培训教材
反激式开关电源变压器设计(2)
表二 变压器窗口利用因数
变压器情况
窗口
反激式变压器 一个二次绕组 两个或多个二次绕组 相互隔离的二次绕组 满足UL或CSA标准 满足IEC标准 法拉第屏屏蔽
1.1 1.2
1.3 1.4 1.1 1.2 1.1
用下式按变压器情况将各窗口利用因数综合起来 Knet=Ka.Kb…
技术部培训教材
反激式开关电源变压器设计(2)
变压器绕制结构如下：
0.06/3层 0.06/3层 0.06/3层 0.06/3层
偏置绕组 ½一次绕组 二次绕组 ½一次绕组
3mm
3mm 技术部培训教材
反激式开关电源变压器设计(2)
2.11 计算变压器损耗
1铜损：Pcun = NnV* MLT*Rn>In2 MLT = 2E+2C=2*25.27+2*9.35=69.24mm
5+0.7
取13匝
技术部培训教材
反激式开关电源变压器设计(2)
2.9 检查相应输出端电压误差 Vsn
δVsn%=<< = *Ns’n-Vsn>/Vsn>*100% Nsn
单端反激式开关电源变压器设计
单端反激式开关电源变压器设计首先是参数的确定。
设计单端反激式开关电源变压器时，需要确定其输入和输出电压、输出功率、工作频率等参数。
根据实际应用需求和性能要求，确定合理的参数是设计的第一步。
接下来是线圈绕制。
根据确定的参数，计算出合适的线圈匝数和绕线方法。
线圈绕制时，需要注意绕线的密度均匀性和固定性，以避免绕线过松或过紧，影响线圈的性能和寿命。
然后是磁芯选择和计算。
磁芯的选择与设计密切相关，它直接影响到电源变压器的效率、功率损耗和体积等。
根据输入输出电压和功率的关系，可以选择适当的磁芯材料和规格。
同时，需要根据工作频率和磁芯的特性计算线圈的匝数和绕制方法。
绝缘和耐压设计也是单端反激式开关电源变压器设计的重要环节。
电源变压器在工作时会有高电压和高频的信号通过，因此需要进行良好的绝缘和耐压设计。
合理的绝缘材料和绝缘结构可以保证电源变压器的安全可靠性。
在设计过程中，还需要考虑电源变压器的散热和冷却。
电源变压器在工作时会产生一定的热量，需要通过散热和冷却措施来保持合适的温度。
合适的散热风扇和散热片等可以有效地降低电源变压器的温度，提高其效率和寿命。
最后，还需要进行电磁兼容性设计。
电源变压器在工作时会产生一些电磁干扰信号，需要采取适当的电磁屏蔽和滤波措施，以防止其对周围电子设备和系统产生干扰。
综上所述，设计单端反激式开关电源变压器是一个比较复杂的工程，需要综合考虑各个方面的问题，并进行合理的计算和设计。
只有在合理选择参数、绕制线圈、选择磁芯、考虑绝缘和耐压、散热和冷却、以及电磁兼容性等问题时进行综合考虑和设计，才能设计出高效、稳定、可靠的单端反激式开关电源变压器。
(完整版)反激式开关电源的设计方法
1 设计步骤:1.1 产品规格书制作1.2 设计线路图、零件选用.1.3 PCB Layout.1.4 变压器、电感等计算.1.5 设计验证.2 设计流程介绍:2.1 产品规格书制作依据客户的要求，制作产品规格书。
做为设计开发、品质检验、生产测试等的依据。
2.2 设计线路图、零件选用。
2.3 PCB Layout.外形尺寸、接口定义，散热方式等。
2.4 变压器、电感等计算.变压器是整个电源供应器的重要核心，所以变压器的计算及验证是很重要的，2.4.1 决定变压器的材质及尺寸:依据变压器计算公式Gauss x NpxAeLpxIp B 100(max ) ➢ B(max) = 铁心饱合的磁通密度(Gauss)➢ Lp = 一次侧电感值(uH)➢ Ip = 一次侧峰值电流(A)➢ Np = 一次侧(主线圈)圈数➢ Ae = 铁心截面积(cm 2)➢B(max) 依铁心的材质及本身的温度来决定，以TDK FerriteCore PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500 Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以做较大瓦数的Power 。
2.4.2 决定一次侧滤波电容:滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power ，但相对价格亦较高。
2.4.3 决定变压器线径及线数:变压器的选择实际中一般根据经验，依据电源的体积、工作频率，散热条件，工作环境温度等选择。
当变压器决定后，变压器的Bobbin 即可决定，依据Bobbin 的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm 2为参考，电流密度对变压器的设计而言，只能当做参考值，最终应以温升记录为准。
反激式开关电源变压器的设计方法
反激式开关电源变压器的设计方法反激式开关电源变压器是一种常用于电子设备中的高效率、高频率开关电源变压器。
其设计方法包括了选择合适的变压器参数、计算变压器工作状态、考虑磁芯损耗和温升等方面。
下面将详细介绍反激式开关电源变压器的设计步骤。
首先，确定设计目标和性能要求。
根据所需的输入和输出电压和电流，确定变压器的额定功率和输出功率。
同时，考虑变压器的体积限制以及可用的材料，进行适当的权衡。
第二步是选择磁芯材料。
磁芯的选择对于反激式开关电源变压器来说非常重要，因为磁芯的性能直接影响着变压器的效率和工作频率。
常见的磁芯材料包括铁氧体和软磁合金等，可以根据具体的应用需求和成本进行选择。
第三步是计算变压器的主要参数。
包括主磁链感应系数、匝数比、实际绕组电压和电流等。
根据设计目标和性能要求，以及选择的磁芯材料，可以通过一系列公式和计算来决定这些参数。
第四步是进行磁芯损耗和温升的估算。
反激式开关电源变压器在工作过程中会产生磁芯损耗和温升。
这些损耗会导致变压器的效率下降，甚至导致变压器无法正常工作。
因此，需要根据具体的磁芯材料和使用条件，进行损耗和温升的估算。
第五步是进行变压器的绕组设计。
根据变压器的参数和工作状态，设计变压器的绕组结构和匝数。
通过合理设计绕组，可以提高变压器的效率和性能。
第六步是进行变压器的线径选择和导线布局。
根据所需的电流和损耗，选择合适的线径，并进行合理的导线布局，以提高变压器的效率和散热性能。
最后一步是进行变压器的实际制造和测试。
根据设计图纸和规格要求进行变压器的实际制造，并通过测试来验证设计的正确性和性能。
总之，反激式开关电源变压器的设计是一个复杂的过程，需要考虑多个因素的综合影响。
通过合理选择磁芯材料、计算变压器参数、评估磁芯损耗和温升等步骤，可以设计出性能良好、效率高的变压器。
反激式开关电源变压器ve法
反激式开关电源变压器ve法
反激式开关电源变压器（Flyback Transformer）是一种常用于开关电源中的变压器类型。
它通过存储能量并在合适的时机释放能量来实现电压转换。
在反激式开关电源中，变压器的工作原理是通过开关管（通常是MOSFET）的开关操作来控制输入电压的存储和释放。
这种设计允许变压器在工作周期内存储能量，然后将其传输到输出端，从而实现电压转换。
VE法（Voltage Equation法）是一种用于分析反激式开关电源变压器的方法。
它基于变压器的电压方程，通过对输入和输出端的电压进行分析，可以推导出变压器的工作原理和性能特征。
VE法可以帮助工程师理解变压器的工作原理，优化设计参数，并进行性能预测。
从电路设计角度来看，反激式开关电源变压器的设计需要考虑输入输出电压、电流、功率传输效率以及电磁干扰等因素。
工程师需要综合考虑变压器的匝数、磁芯材料、绕组结构等设计参数，以实现所需的电压转换功能。
此外，从应用角度来看，反激式开关电源变压器广泛应用于电
子设备中，如电视机、计算机、通讯设备等。
它能够实现高效的电压转换，有利于提高设备的能效和稳定性。
因此，对于工程师和设计师来说，深入理解反激式开关电源变压器的工作原理和设计方法是非常重要的。
总的来说，反激式开关电源变压器VE法是电源电子领域中的重要概念，它涉及到电路设计、电磁理论以及工程应用等多个方面。
通过深入学习和理解这些知识，可以帮助工程师更好地设计和应用开关电源变压器，从而推动电子设备的发展和进步。
单端反激式DC-DC开关电源变压器的设计全过程
单端反激式DC/DC 开关电源变压器的设计全过程，xuguoping 分享与世纪电源网的网友 变压器的参数计算：（1） 变压器的设计要求：输出电压：10V ～3KV ，8mA （变压器输出之后三倍压）输入电压：24 1V±工作频率：50KHZ最大占空比：45％变换效率：80％（2） 基本参数计算：输入最小电压：min IN V =－IN V V ＝24－1－0.5＝22.5V输出功率：OUT OUT OUT P U I =30000.00824()W =×=输入功率：OUT IN P P η=2430()0.8W == （3） 选择磁芯：由于输出功率为24W ，需要留有一定的余量，选择磁芯的型号为：EI-28。
其具体参数如下：材料：PC40；尺寸：28.0*16.75*10.6（mm）；P A ：0.6005（）；：86 4cm e A 2mm W A ：69.83； ：4300；2mm L A 2/nH N S B ：500mT （） 390mT （10） 25o C 0o C 使用时为防止出现磁饱和，实取磁通密度m B = 250 mT（4） 粗略估计匝数比以及最大占空比（通过实际计算）min (1)OUT MAX IN MAX V D N V D −= 30000.5522.50.45×=× 162.9=（求出结果后然后取整为Nm ）因为匝数比可以根据设计理念修正为M N ＝165，从而可以产生新的MAX Dmin OUT MAX M IN OUT V D N V V =+ 300022.51653000=×+44.7%=（5） 计算初级平均电流，峰值电流和电流的有效值由于输出功率为24W ，用电流连续模式（CCM ）比较适合。
这里取为0.6RP K .min min IN OUT P AVG IN IN P P I V V η== 240.822.5=×1.333A =.1[1]2P AVG P RP MAX I I K D =− 1.333(10.50.6)0.447=−××4.26A=.P RMS P I I ==2.054A =.P RMS I －电流有效值，P I －峰值电流，.P AVG I －平均电流，（RP K R RP PI K I =）电流比例因数，MAX D －最大占空比； 利用Krp 的值可以定量描述开关电源的工作模式，若Krp=1.0，即峰值电流和脉动电流相等，开关电源工作在断续模式；若Krp<1.0,峰值电流大于脉动电流，开关电源工作在连续模式。
反激式开关电源变压器的设计
反激式开关电源变压器的设计反激式开关电源变压器是一种常见的变压器类型，广泛应用于电子设备和通信设备中。
它具有体积小、效率高以及输出电压稳定等优点。
本文将分别从设计原理、工作方式和设计步骤等方面对反激式开关电源变压器的设计进行详细介绍。
一、设计原理二、工作方式反激式开关电源变压器的工作方式可以分为两个阶段：储能和传输。
在储能阶段，开关管打开，电流通过变压器一侧的绕组进行储能；在传输阶段，开关管关闭，储存的能量被转移到变压器另一侧的绕组上，最后输出所需的电压。
三、设计步骤1.确定输入电压和输出电压的需求。
根据实际应用需求确定输入电压和输出电压的范围。
2.计算变压器的变比。
根据输入电压和输出电压的比例计算变压器的变比N。
3.计算变压器的功率。
根据输出电压和输出电流计算变压器的功率，确保变压器能够承受所需的功率。
4.确定变压器的工作频率。
根据实际应用需求选择合适的工作频率，通常在20kHz到200kHz之间。
5.计算变压器的参数。
根据变压器的变比、工作频率和功率计算变压器的参数，包括绕组的匝数、铁芯的尺寸等。
6.选择合适的磁性材料。
根据变压器的参数选择适合的磁性材料，常用的材料有软磁合金和磁性氧化铁等。
7.进行原型设计和测试。
根据上述设计参数制作变压器的原型，并进行测试以验证设计结果的准确性。
8.进行参数调整和优化。
根据原型测试结果进行参数调整和优化，以实现更好的性能和效果。
9.进行批量生产。
当设计满足要求时，可以进行批量生产并进行产品验证和测试。
总结：。
反激式开关电源变压器设计
反激式开关电源变压器设计反激式开关电源是一种常见的开关电源拓扑结构，具有体积小、效率高、负载适应性强等优点，因此在电子设备中得到广泛应用。
其中重要的组成部分之一是变压器，它起到了转换与隔离功效。
下面将详细介绍如何设计反激式开关电源变压器。
首先，设计反激式开关电源变压器需要确定的参数包括输入电压Vin，输出电压Vout，输出功率Pout，开关频率f，以及变压器变比n。
1.确定变压器的基本参数根据输出功率Pout和输出电压Vout，可以求得输出电流Iout，即Iout=Pout/Vout。
根据变比n，可以求得输入电流Iin，即Iin=Iout/n。
2.计算变压器的工作点电流为了保证变压器工作的稳定性和可靠性，需要计算变压器的工作点电流。
工作点电流最大值的计算公式是Ipk=(1.1-1.2)*Iin，其中1.1-1.2是一个经验系数。
通过计算得到的Ipk，可以计算得到变压器的直流电压Vdc，即Vdc=Vin*(1-1/n)。
3.计算变压器的直流电感为了保证变压器的工作效率和响应速度，需要计算变压器的直流电感。
直流电感的公式是L=Vdc/(f*(1-δ)*Ipk)，其中f是开关频率，δ是开关管的占空比。
选择合适的直流电感可以有效降低功率损失。
4.计算变压器的绕组匝数根据变压器的变比n，可以计算得到变压器的绕组匝数。
若变压器的输入绕组匝数是N1，输出绕组匝数是N2，则变比n=N1/N2、根据变比n 和输入电压Vin，可以计算得到输出电压Vout，即Vout=Vin/n。
5.计算变压器的铜损耗和铁损耗变压器的铜损耗和铁损耗是设计中重要的参考因素。
铜损耗的公式是Pcu=Iin^2*R，其中Iin是输入电流，R是变压器的电阻。
铁损耗是根据变压器的磁通密度和磁场强度来计算的。
6.选择合适的变压器尺寸和材料根据以上计算的结果，可以选择适当的变压器尺寸和材料。
变压器的尺寸和材料直接影响着反激式开关电源的体积和效果，需要根据实际需求和设计要求进行选择。
反激式开关电源变压器设计说明
反激式开关电源变压器设计说明反激式开关电源变压器是一种常见的电源变压器，能够将输入电压通过开关转换和变换输出为所需的电压。
它具有多种应用领域，如电子设备、通信设备、医疗设备等。
本文将详细介绍反激式开关电源变压器的设计原理、设计步骤以及注意事项。
一、设计原理开关管是控制开关电路导通和断开的关键元件。
当开关导通时，输入电压通过变压器传递到输出端，当开关断开时，输出端与输入端相隔离。
变压器用于变换电压。
它通常由两个或多个线圈绕制而成，主要包括输入线圈和输出线圈。
输入线圈与开关管相连接，负责将输入电压传递到输出线圈。
输出线圈则负责变换电压。
滤波电路用于对输出信号进行滤波，减小波动和噪音。
二、设计步骤1.确定输入电压和输出电压：首先需要明确所需的输入电压和输出电压。
这将决定变压器的变比。
2.选择合适的变压器：根据所需的变比，选择合适的变压器。
变压器的选取应基于电流容量和功率需求等因素。
3.计算变压器的线圈数：根据变压器的变比和输入输出电压，计算输入线圈和输出线圈的匝数。
同时，考虑变压器的耦合系数和数量线圈相对位置等因素。
4.确定开关管和开关频率：根据输入电压、输出电压和功率需求，确定合适的开关管。
同时，选择合适的开关频率，以避免电磁干扰。
5.设计滤波电路：根据输出电压的要求，设计合适的滤波电路。
滤波电路可以使用电容、电感和抗干扰电路等组成。
6.确定电源保护电路：为了保证电源的稳定性和可靠性，设计合适的保护电路，如过流保护、过压保护、短路保护等。
7.进行仿真分析：使用电路仿真工具，对设计的电源变压器进行仿真分析，检查电源变压器的性能和特性。
8.制作和测试：按照设计的电路图，制作电源变压器，并进行测试。
测试包括输出电压稳定性、效率和波动等。
三、注意事项1.选择适当的变压器：变压器应能满足所需的电流容量和功率需求。
同时，应注意变压器的质量和耐用性。
2.稳定性和可靠性：电源变压器应具有良好的输出电压稳定性和可靠性。
反激式开关电源变压器设计
反激式开关电源变压器设计一、设计原理反激式开关电源变压器基于开关电源的工作原理，利用开关元件（开关管或者MOS管）、变压器、滤波电容和反激电容等组成。
其基本原理为：输入交流电经过整流滤波得到直流电压，然后由开关元件进行开关控制，将直流电压通过变压器变换为所需的输出直流电压，最后通过滤波电容输出稳定的直流电压。
二、关键技术1.变压器设计：反激式开关电源变压器的设计是整个电源设计中最为关键的部分。
在设计变压器时，要考虑输出功率、输入电压范围、输出电压等参数。
通常采用环型铁芯、锥形铁芯或者斜式铁芯，以减小漏电感和磁性损耗，提高效率。
同时，在设计过程中还要考虑绕组的匝数、电流和绝缘等级等方面的因素。
2.开关元件选择：开关元件是实现能量转换和控制的关键部分。
常用的开关元件有开关管、MOS管等。
选择合适的开关元件需要综合考虑电源输出功率、开关频率、开关速度、导通压降以及温升等因素。
3.控制电路设计：控制电路主要负责控制开关元件的导通和关断。
常见的控制电路有单片机控制和集成电路控制两种。
单片机控制的优点是灵活性高、可编程性强，但需要额外增加单片机等硬件，造成成本增加；集成电路控制则更简单，但灵活性较差。
三、注意事项1.确保变压器设计合理：变压器设计要保证核心材料的选取合理，应该选择磁性能好、耐高温的材料。
此外，变压器的绕组要均匀绝缘，并合理设计匝数，以减小漏电感和损耗。
2.开关元件的选择要合适：开关元件选择要根据实际工作条件来确定，如输出功率、输入电压范围、输入电流等。
3.控制电路设计要稳定可靠：控制电路要设计稳定可靠，能够保证开关元件的正常工作。
如果选用单片机控制，还需考虑保护电路的设计，以避免过电流和过压等问题。
4.散热设计要合理：反激式开关电源在工作过程中会产生较多的热量，因此散热设计要合理。
可以采用散热片、散热风扇等降低温度。
总结：反激式开关电源变压器的设计涉及变压器设计、开关元件选择和控制电路设计等多个方面。
反激式开关电源变压器的设计
反激式开关电源变压器的设计
首先是变压器的选型。
在选型过程中，需要确定输入电压和输出电压的范围，以及输出电流的要求。
然后根据这些参数，选择合适的变压器类型和规格。
一般来说，变压器的参数包括输出功率、频率、输入电压和输出电压等。
接下来是变压器的设计。
变压器的设计包括主要参数的计算和设计。
这些参数包括变压器的匝数、线径、铁芯截面积等。
首先，计算变压器的匝数比，匝数比是由输出电压和输入电压决定的。
然后，计算变压器的质量系数，这是由变压器的电流和功率决定的。
接下来，计算漏磁感应系数和磁头系数，这是由变压器的线圈长度和匝数决定的。
最后，根据变压器的参数，计算出变压器的线径和铁芯截面积。
在完成变压器的设计之后，需要进行一些必要的电路参数计算。
这些参数包括电感值、电容值以及等效串联电阻等。
根据设计要求，计算电感和电容的数值，并选择合适的规格。
接下来是功率开关管的选型。
功率开关管的选型需要考虑电流和功率的要求。
根据输出电流和开关频率，选择合适的开关管类型和规格。
然后是电路的布线和连接。
根据设计要求，将变压器、开关管和其他元件按照电路图进行布线和连接。
要确保电路的稳定性和可靠性。
最后是对设计的电路进行仿真和测试。
通过仿真和测试，验证电路的性能和可靠性。
可以利用电路仿真软件和实验设备进行验证。
总结起来，反激式开关电源变压器的设计涉及变压器的选型、设计和计算，以及电路参数的计算和选择。
通过合理的设计流程和验证，可以设计出高效率和稳定的反激式开关电源变压器。
反激式开关电源变压器设计步骤及公式
反激式开关电源变压器设计步骤及公式(4种计算方法比较)1.确定已知参数: （主要PWM方式）确定已知参数:（主要RCC方式）来自现代高频开关电源实用技术1,确定系统规格输出功率:输入功率: P୧=输入平均电流: Iୟ୴ൌሺౣሻ同左边占空比D୫ୟ୶=୲=0.5 f୫୧୬:25KHz输入直流电压Vୈେ=√2Vୟୡ在了解输出功率后确定所需磁芯A p=A e*A w（cm4）Ae:磁芯中心柱横截面积(cm2)；A w:磁芯窗口面积(cm2)最小AC输入电压:V ACMIN,单位:V最大AC输入电压:V ACMAX,单位:V输入电压频率:f L,50Hz or 60Hz输出电压:V O,最大负载电流:I O输出功率:P O,单位:WIo:Po=Vo*Ioη:0.85P୧ൌP୭η2.峰值电流1T=10000G s输入峰值电流:Iൌכሺౣሻ对于BUCK(降压),推挽,全桥电路K=1.4对于半桥和正激K=2.8对于Boost,BUCK-Boost和反激K=5.5 I୮ൌ2כP୭כTηכV୧୬ሺ୫୧୬ሻכt୭୬A e*A w>כଵలଶככ౩כౣכஔכౣכౙ(cmସ) ；Ae是磁芯截面积（cm2）,Aw是磁芯窗口面积（cm2）；f的单位为Hz，Bm的单位为Gs，取(1500)不大于3000Gs，δ导线电流密度取:2～3A/mmଶ ，K୫窗口填充系数取0.2～0.4，Ｋc磁芯填充系数，对于铁氧体该值取1IୋൌP୧V୧୬୫୧୬IൌIୟ୴D୫ୟ୶כ2T୭୬ൌଵD୫ୟ୶(uint:µs)1S=106µsLൌౣכ୍ౌే(µH)3.计算初级电感因所以t୭୬ൌDכTൌଵଶכ若f取25KHz,则t୭୬为20μS选磁芯也可用公式Fosc<50KHz S=1.15*√Po(cmଶሻFosc<60KHz S=0.09*√Po(cmଶሻFosc>=60KHz S=0.075*√Po(cmଶሻNPൌౌכ୍ౌేככ10L P:mH; ΔB:260mT;A e:mm2NsൌሺV୭Vୈሻכሺ1െD୫ୟ୶ሻכNV୧୬୫୧୬כD୫ୟ୶NaൌሺVୟVୟୈሻכሺ1െD୫ୟ୶ሻכNV୧୬୫୧୬כD୫ୟ୶L =ሺౣሻכୈ୍ౌేכ౩ౙ其中L 单位:H f:Hz 电压:V, 电流:A匝比：n=ሺౣሻ=౩౦4. 计算初级匝数初级电感:L ୮ൌሺౣሻכ୲୍౦检验磁芯正规名牌磁性材料的Bm 不得大于3000Gs ，国产杂牌不大于2500Gs 更保险A 值是在磁芯上绕1000匝测得(美国)则N ൌ1000ටౌై此式中L 单位为mH变压器次级圈数：Ns>୬כ୍౦כ౦ୗכౣ*10其中S 为磁芯截面积，Ｂ୫值为3000Gs若A 值是用100匝测得且单位是nH/N ଶ,则N ൌ100ටౌై此式中L 单位为mH,A 单位为mH/N ଶ,在计算时要将A 的值由nH 转换为mH 后再代入式中计算;例如:某A 值为1300 nH/N ଶ, L 值为2.3mH,则A =1300nH/N ଶ=1.3 mH/N ଶ代入中计算得N 为133T 初级匝数为:Np=౩୬B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH) Ip = 一次侧峰值电流(A) Np = 一次侧(主线圈)圈数 Ae = 铁心截面积(cm2 )B(max) 依铁心的材质及本身的温度来决定，以TDK Ferrite Core PC40为例，100℃时的B(max)为3900 Gauss ，设计时应考虑零件误差，所以一般取3000~3500Gauss 之间，若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右，以避免铁心因高温而饱合，一般而言铁心的尺寸越大，Ae 越高，所以可以5. 匝比n=౩ౌ=ሺౣሻ晶体管的基极电流I =୍౦୦ూు6. 次级绕组匝数N ୱ=N *n N ୱଵ=౦כሺାౚሻכሺଵିୈౣ౮ሻሺౣሻכୈౣ౮多路输出时N ୱ୶=ሺ౮ାౚ౮ሻכ౩భభାౚభ其中x 代表几路I ୰୫ୱൌI √27. 原边供电绕组N ୟ=N ୱכ在多路输出时Vo 为主输出电压计算线径（包括初级次级）同左边8. 选择磁芯型号要满足,磁芯中心柱截面积S=0.09*√Po (cm ଶሻ或满足公式A=A ୣכA ୵ൌכଵలଶככ౩כౣכஔכౣכౙ(cm ସ ) ；Ae 是磁芯截面积（cm 2）,Aw 是磁芯窗口面积（cm 2）；f 的单位为Hz ，Bm 的单位为Gs ，取(1500)不大于3000Gs ，δ导线电流密度取:2～3A /mm ଶ ，K ୫窗口填充系数取0.2～0.4，Ｋc 磁芯填充系数，对于铁氧体该值取1做较大瓦数的 Power 。
