轴力计算公式

轴力计算公式Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】计算公式3、钢板桩、H型钢应力计算公式：δ=Es·K（fi2-f2）○1应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；Es—钢的弹性模量（KPa）；碳钢：—×108 KPa混凝土：—×108 KPa K—应变传感器的标定系数（10-6/Hz2）；fi—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ= K（fi 2-f2）○2测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa /Hz2）；fi—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：N= Ec·A【K（fi2-f2）+b（Ti-T）】○1砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）； K—应变传感器的标定系数（10-6/Hz2）；b —应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】○2钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；Ni—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b —钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN /Hz2）根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N= （N1＋N2＋N3＋N4）/4 ○3式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。

杆件轴力计算公式

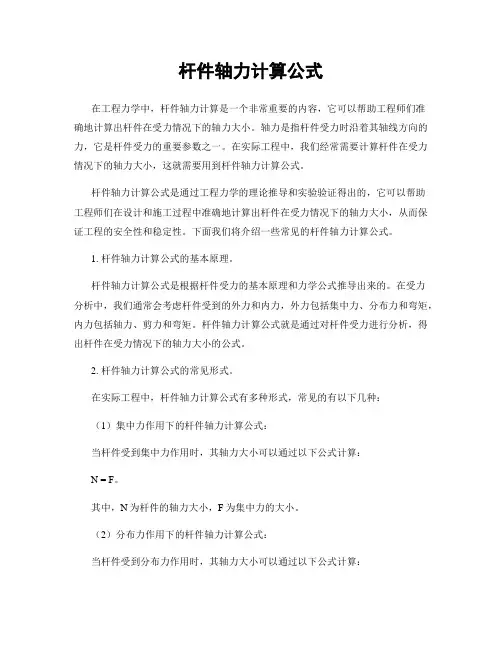

杆件轴力计算公式在工程力学中，杆件轴力计算是一个非常重要的内容，它可以帮助工程师们准确地计算出杆件在受力情况下的轴力大小。

轴力是指杆件受力时沿着其轴线方向的力，它是杆件受力的重要参数之一。

在实际工程中，我们经常需要计算杆件在受力情况下的轴力大小，这就需要用到杆件轴力计算公式。

杆件轴力计算公式是通过工程力学的理论推导和实验验证得出的，它可以帮助工程师们在设计和施工过程中准确地计算出杆件在受力情况下的轴力大小，从而保证工程的安全性和稳定性。

下面我们将介绍一些常见的杆件轴力计算公式。

1. 杆件轴力计算公式的基本原理。

杆件轴力计算公式是根据杆件受力的基本原理和力学公式推导出来的。

在受力分析中，我们通常会考虑杆件受到的外力和内力，外力包括集中力、分布力和弯矩，内力包括轴力、剪力和弯矩。

杆件轴力计算公式就是通过对杆件受力进行分析，得出杆件在受力情况下的轴力大小的公式。

2. 杆件轴力计算公式的常见形式。

在实际工程中，杆件轴力计算公式有多种形式，常见的有以下几种：（1）集中力作用下的杆件轴力计算公式：当杆件受到集中力作用时，其轴力大小可以通过以下公式计算：N = F。

其中，N为杆件的轴力大小，F为集中力的大小。

（2）分布力作用下的杆件轴力计算公式：当杆件受到分布力作用时，其轴力大小可以通过以下公式计算：N = ∫f(x)dx。

其中，N为杆件的轴力大小，f(x)为分布力的大小，∫表示积分运算。

（3）弯矩作用下的杆件轴力计算公式：当杆件受到弯矩作用时，其轴力大小可以通过以下公式计算：N = M / z。

其中，N为杆件的轴力大小，M为弯矩的大小，z为杆件的截面模量。

3. 杆件轴力计算公式的应用。

杆件轴力计算公式在工程实践中有着广泛的应用，它可以帮助工程师们在设计和施工过程中准确地计算出杆件在受力情况下的轴力大小，从而保证工程的安全性和稳定性。

工程师们可以根据具体的工程情况选择合适的杆件轴力计算公式，进行轴力计算，并根据计算结果进行工程设计和施工。

轴力计算公式

轴力计算公式Document number：NOCG-YUNOO-BUYTT-UU986-1986UT计算公式3、钢板桩、H型钢应力计算公式：δ=E s·K（f i2-f02）应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；E s—钢的弹性模量（KPa）；碳钢：—×108KPa混凝土：—×108KPaK—应变传感器的标定系数（10-6/Hz2）；fi—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ=K（f i2-f02）测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa/Hz2）；fi—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：=Ec·A【K（fi2-f2）+b（Ti-T）】砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（10-6/Hz2）；b —应变传感器的温度修正系数（10-6/Hz 2）；T i —应变传感器任一时刻的温度观测值（℃）； T 0—应变传感器的初始温度观测值（℃）； =Es Fc （As A －1）【K （f i 2-f 02）+b （T i -T 0）】钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：E s —钢筋弹性膜量（KPa ）；A s —钢筋的截面积（mm 2）；N i —单根钢筋测力传感器的计算出的支撑轴力值（KN ）；b —钢筋测力传感器的温度修正系数（KN/℃）K —钢筋计的标定系数（KN/Hz 2）根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N=（N 1＋N 2＋N 3＋N 4）/4式中：N —钢筋砼支撑轴力值（KN ）；N i —钢筋砼支撑某测点受力值（KN ）。

轴力计算公式资料

计算公式3、钢板桩、H型钢应力计算公式：δ=Es·K（fi2-f2）○1应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；Es—钢的弹性模量（KPa）；碳钢：2.0—2.1×108 KPa混凝土：0.14—×108 KPa K—应变传感器的标定系数（10-6/Hz2）；f i—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ= K（fi 2-f2）○2测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa /Hz2）；f i—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：4.1 N= Ec·A【K（fi2-f2）+b（Ti-T）】○1砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（10-6/Hz2）；b —应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；4.2 Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】○2钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；N i—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b —钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN /Hz2）4.3 根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N= （N1＋N2＋N3＋N4）/4 ○3式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。

力学计算公式

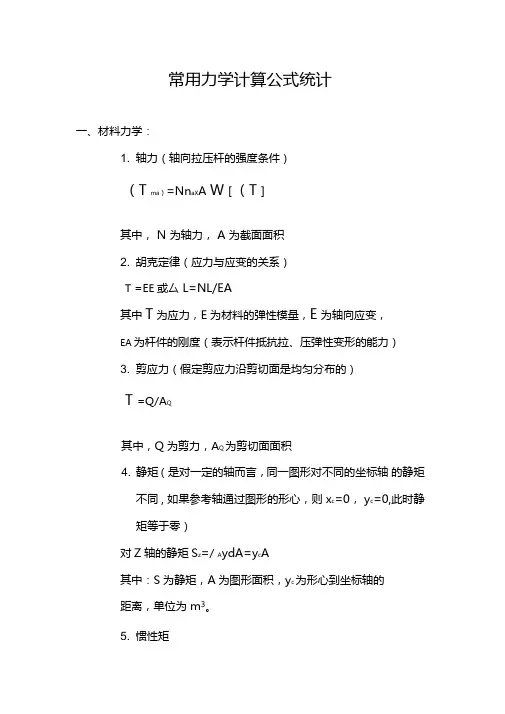

常用力学计算公式统计一、材料力学：1. 轴力（轴向拉压杆的强度条件）（T ma）=Nn aX A W [ （T ]其中，N 为轴力，A 为截面面积2. 胡克定律（应力与应变的关系）T =E E或厶L=NL/EA其中T为应力，E为材料的弹性模量，E为轴向应变，EA为杆件的刚度（表示杆件抵抗拉、压弹性变形的能力）3. 剪应力（假定剪应力沿剪切面是均匀分布的）T =Q/A Q其中，Q为剪力，A Q为剪切面面积4. 静矩（是对一定的轴而言，同一图形对不同的坐标轴的静矩不同, 如果参考轴通过图形的形心，则x c=0，y c=0,此时静矩等于零）对Z轴的静矩S z=/ A ydA=y c A其中：S为静矩，A为图形面积，y c为形心到坐标轴的距离，单位为m3。

5. 惯性矩对y轴的惯性矩I y= / A Z2dA其中：A 为图形面积，z 为形心到y 轴的距离，单位为m常用简单图形的惯性矩矩形：l x=bh3/12 , l y=hb3/12圆形：l z=n d4/64空心圆截面：l z=n D4(1-a4) /64 , a=d/D(一)、求通过矩形形心的惯性矩求矩形通过形心，的惯性矩I x= / Ay dAdA=b - dy，贝U l x=/h/2-h/2 y2( bdy) =[by 3/3] h/2-h/2 =bh3/12(二)、求过三角形一条边的惯性矩I x=/ Ay2dA, dA=b • dy, b x=b • ( h-y ) /h则I x= / h o (y2b ( h-y ) /h ) dy= j h o (y2b —y3b/h ) dy =[by3/3]ho-[by 4/4h] h o=bh3/126. 梁正应力强度条件(梁的强度通常由横截面上的正应力控制)W [ (T ](T maX=M La/Hi Z其中：M为弯矩，W为抗弯截面系数。

7. 超静定问题及其解法对一般超静定问题的解决办法是：(1 )、根据静力学平衡条件列出应有的平衡方程；(2)、根据变形协调条件列出变形几何方程；(3)、根据力学与变形间的物理关系将变形几何方程改写成所需的补充方程。

变截面钢箱梁计算公式

变截面钢箱梁计算公式钢箱梁是一种常用的结构梁，由于其截面形状为矩形或者近似矩形，因此其截面尺寸和受力分布相对简单，便于进行计算。

在设计和施工过程中，需要对钢箱梁进行力学计算，以保证其结构的安全可靠。

本文将介绍变截面钢箱梁的计算公式，帮助读者更好地理解和应用这一结构。

首先，我们需要了解变截面钢箱梁的基本结构和受力情况。

钢箱梁通常由上、下翼板和腹板组成，其受力主要包括弯曲、剪切和轴力。

在进行计算时，需要分别考虑这些受力情况，并综合考虑其影响。

对于变截面钢箱梁的计算公式，主要包括以下几个方面：1. 弯曲计算公式。

钢箱梁在受到外部荷载作用时，会产生弯曲变形。

弯曲计算公式主要用于计算钢箱梁在弯曲作用下的受力情况，以确定其截面尺寸和材料的选择。

弯曲计算公式一般为：M = σ× W。

其中，M为弯矩，单位为N·mm；σ为应力，单位为N/mm²；W为截面模量，单位为mm³。

根据不同的受力情况和截面形状，弯曲计算公式会有所不同，需要根据具体情况进行选择和应用。

2. 剪切计算公式。

钢箱梁在受到水平荷载作用时，会产生剪切变形。

剪切计算公式主要用于计算钢箱梁在剪切作用下的受力情况，以确定其剪切强度和受力性能。

剪切计算公式一般为：V = τ× A。

其中，V为剪力，单位为N；τ为剪应力，单位为N/mm²；A为截面面积，单位为mm²。

在进行剪切计算时，需要考虑截面形状和剪切力的分布情况，以确保结构的安全可靠。

3. 轴力计算公式。

钢箱梁在受到竖直荷载作用时，会产生轴向变形。

轴力计算公式主要用于计算钢箱梁在轴向作用下的受力情况，以确定其轴向受力和稳定性能。

轴力计算公式一般为：N = P A ×σ。

其中，N为轴力，单位为N；P为轴向荷载，单位为N；A为截面面积，单位为mm²；σ为应力，单位为N/mm²。

在进行轴力计算时，需要考虑截面形状和轴向荷载的分布情况，以确保结构的稳定性和可靠性。

轴力计算公式

计算公式3、钢板桩、H型钢应力计算公式：δ=E s·K（f i2-f02）应变传感器计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；E s—钢的弹性模量（KPa）；碳钢：2.0—2.1×108KPa混凝土：0.14—×108KPaK—应变传感器的标定系数（10-6/Hz2）；fi—应变传感器任一时刻观测值（Hz）f—应变传感器的初始观测值（零值）δ=K（f i2-f02）测力传感器（钢筋计）计算公式式中：δ—钢板桩（H型钢）应力变化值（KPa）；K—测力传感器的标定系数（KPa/Hz2）；fi—测力传感器任一时刻观测值（Hz）f—测力传感器的初始观测值（零值）（Hz）4、钢筋砼支撑轴力计计算公式：4.1N=Ec·A【K（fi2-f2）+b（Ti-T）】砼应变传感器的计算公式式中：N—钢筋砼支撑轴力变化值（KN）；Ec—砼弹性膜量（KPa）；A—钢筋砼支撑截面积（mm2）;fi—应变传感器任一时刻的观测值（Hz）；f—应变传感器的初始观测值（零值）（Hz）；K—应变传感器的标定系数（10-6/Hz2）；b—应变传感器的温度修正系数（10-6/Hz2）；Ti—应变传感器任一时刻的温度观测值（℃）；T—应变传感器的初始温度观测值（℃）；4.2Ni =EsFc（AsA－1）【K（fi2-f2）+b（Ti-T）】钢筋测力传感器计算公式（基坑施工监测规程中公式）式中：Es—钢筋弹性膜量（KPa）；As—钢筋的截面积（mm2）；N i—单根钢筋测力传感器的计算出的支撑轴力值（KN）；b—钢筋测力传感器的温度修正系数（KN/℃）K—钢筋计的标定系数（KN/Hz2）4.3根据相关规范、规程要求，每道钢筋砼支撑轴力测试，一般可分为4个测点，故该式为：N=（N1＋N2＋N3＋N4）/4式中：N—钢筋砼支撑轴力值（KN）；Ni—钢筋砼支撑某测点受力值（KN）。

基坑内支撑轴力计算公式

基坑内支撑轴力计算公式基坑内支撑轴力计算公式1. 基本原理在土木工程中，基坑支撑结构是为了保证基坑的稳定和安全而设置的。

支撑结构承受着土体的压力，因此需要计算支撑结构的轴力，以确保其能够承受土体的力量。

2. 计算公式基坑内支撑轴力计算公式根据土体力学原理和横截面平衡条件而得出。

常见的计算公式有以下几种：基坑支撑结构轴力计算公式支撑结构轴力（F）可以通过以下公式计算：F = γhA + qA其中，γ为土体的重度，h为土层高度，A为横截面积，q为土体的均布载荷。

基坑内土体水平位移计算公式基坑内土体水平位移（δ）可以通过以下公式计算：δ = (F * L) / (E * A)其中，L为支撑结构的长度，E为土体的弹性模量。

3. 示例说明为了更好地理解基坑内支撑轴力的计算公式，我们来看一个具体的例子。

假设一个基坑内的土层高度为5米，横截面积为10平方米，土体的重度为20kN/m³，土体的均布载荷为100kN/m²，支撑结构的长度为8米，土体的弹性模量为20GPa。

首先，根据公式F = γhA + qA，计算支撑结构轴力：F = (20kN/m³ * 5m * 10m²) + (100kN/m² * 10m²) = 100 0kN + 1000kN = 2000kN接下来，根据公式δ = (F * L) / (E * A)，计算基坑内土体的水平位移：δ = (2000kN * 8m) / (20GPa * 10m²) = 16mm因此，在这个例子中，支撑结构的轴力为2000kN，基坑内土体的水平位移为16mm。

4. 结论基坑内支撑轴力的计算是土木工程中重要的一部分。

通过适当的计算公式，可以准确地估计支撑结构承受的压力和土体的水平位移。

这对于基坑的设计和施工都具有重要意义，能够确保基坑的稳定和安全。

5. 计算公式细节在上述示例中，我们了解了基坑内支撑轴力的计算公式及其示例。

轴力计算

轴力计算说明
计算公式：预加轴力＝（设计轴力×支撑间距）×轴力施加比例÷SIN α；（α为支撑与围护墙的夹角）
或预加轴力＝（预加轴力×支撑间距）÷SINα；（α为支撑与围护墙的夹角）
油表读数=预加轴力÷千斤顶内部截面积（按实际使用数量2只千斤顶计算）（是油缸内部截面积，说明书上有参数）
预加轴力转换为液压读数计算公式：
比如，设计轴力300KN/M（注意单位，表示沿地墙每米垂直方向所受的轴力），支撑间距3米，设计轴力=300*3=900KN，预加比例70%，预加轴力则=900KN*70%=630KN，如果是斜撑另加一个角度系数（÷SINα）。

油表读数=预加轴力÷千斤顶内部截面积（1套按2只千斤顶计算）100吨千斤顶内部直径为140，截面积为15386mm2，两只截面积为30772mm2。

200吨千斤顶内部直径为200，截面积为31400mm2，两只截面积为62800mm2。

300吨千斤顶内部直径为250，截面积为49063mm2，两只截面积为98126mm2。

例：预加轴力630KN，两只200吨千斤顶，读数630000N/62800mm2=10.03MPa
有些设计院会直接给出轴力大小，比如1000KN（注意单位，直接是支撑的轴力，与支撑间距无关）。

活载轴力计算公式
