AutoCAD机械制图模拟测试题一
精选最新2020年机械制图AUTOCAD模拟考核题库388题(含答案)

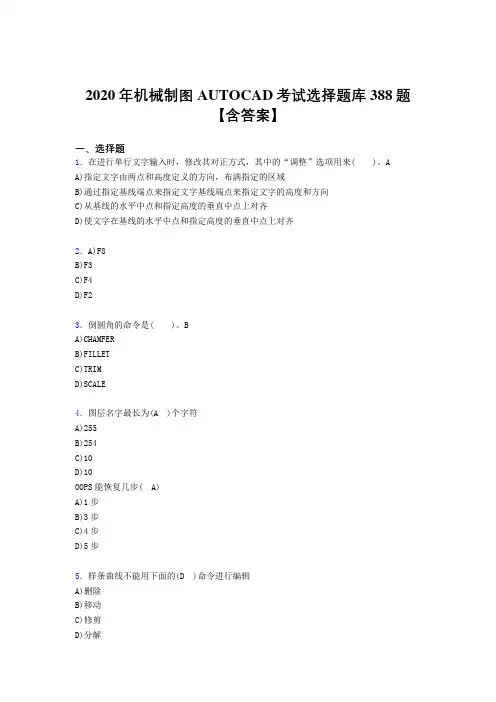

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。
AA)指定文字由两点和高度定义的方向，布满指定的区域B)通过指定基线端点来指定文字基线端点来指定文字的高度和方向C)从基线的水平中点和指定高度的垂直中点上对齐D)使文字在基线的水平中点和指定高度的垂直中点上对齐2．A)F8B)F3C)F4D)F23．倒圆角的命令是( )。
BA)CHAMFERB)FILLETC)TRIMD)SCALE4．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步5．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间6．用对象捕捉OSNAP方式捕捉圆周或圆弧上的切线点用( )捕捉方式。
CA)圆心CENTERB)中点MIKPOINTC)切点TANGENTD)QUADRANTAutoCAD允许一幅图包含( )层。
CA)8个B)4个C)无限制D)16个7．以下有关AutoCAD中格式刷的叙述错误的是( )。
AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。
AA)美国B)加拿大C)中国D)法国8．下述哪个是正确的制作属性块操作过程( )。
DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。
AutoCAD考试题库
九、本课程试题库模拟题(一)一、填空(60 分)1、 viewres 的作用:______显示图形精度。
_________________________________2、 Ctrl+Z 用于:_____放弃操作________,画直线时取消一小步可输入______,右任何的操作过程中，想终止的话，可以按 _____键。
3、平面绘图时，我们可以通过相对直角坐标和相对极坐标来控制线段的起始点，格式分别为 _______和_________ 。
4、控制打开文件时是否以对话框的形式显示的系统变量是 :_______________ 。
5、自动存盘时间确定的系统变量是 :___________，以_______为时间单位。
6、控制填充是否能显示的系统变量是 :_________________ 。
7、 AutoCAD 文件扩展名为___________ ，模板文件扩展名为。
______________8、 A4 图纸的大小是 :________________A3 图纸的大小是 :_________________ 。
9、在文字的输入时，以下符号怎样输入：Φ_________ ±_________ °_________10 、 1 英寸=_________毫米,1 英尺=__________厘米。
11 、开式的多段线分解 (炸开) 后，可以通过输入________进行连接为一整体。
12、线型长短可以通过调节'对象特性'中的_____________进行控制。
13 、面积查询时， A 为___________S 为_______________ 。
14、在阵列操作过程中,R 为_____________， P 为_______________ 。
15、在标注时，尺寸公差标注的公式为___________________________________ 。
16 、图层操作中，所有图层均可关闭， __________ 图层无法冻结。
AutoCAD理论测试题及答案
AutoCAD理论测试题及答案一：填空题1．一个完整的尺寸包括：尺寸界线、尺寸线、尺寸文字、箭头四部分组成2．在编辑工具中，阵列工具分为：矩形阵列和环形阵列3．在AutoCAD可进行多文档工作环境，可利用Ctrl+Tab、Ctrl+F6快捷键来切换文档4．在机械制图中，中国标准图纸的规格有：A0、A1、A2、A3、A4、5．在AutoCAD中文本的创建方式分为单行文本和多行文本6．在文本的字符代码输入中，表示“+”的代码是%%P7、 LIST_显示与所选对象有关的所有信息。
8、 PLINE 命令可以绘制有宽度的线。
9、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。
10、利用几何计算器进行计算使用的命令___CAL___。
11、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。
二：选择题1．绘图窗口与文本窗口的转换是通过(B)功能键来实现的6A、F1B、F2C、F6D、F72．在下列绘图工具中，(B)工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是：(C)A、%%u20B、%%o120C、%%c120D、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是(B)A、移动B、比例C、旋转D、阵列5．在CAD中部分命令都有起缩写，即为其热键，下列命令中热键为B的是(A) A、Block(写块) B、Bhatch（填充） C、Break(打断) D、Box （长方体）6．当尺寸变量DIMASSOC=(B)时，为非尺寸关联A 0B 1C 2D 37、将绘制的图形保存为样板文件的文件名为(C)A *.dwgB *.dxfC *.dwtD *.dwf8、下列命令操作中，不能插入图块的是(C)A divideB measureC arrayD insert9、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是(D)A 拉长B 延伸C 比例D 拉伸10、AutoCAD的英文全称是 ()A.Automatic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展各.dwg代替备份文件的扩展名后，不可以AutoCAD打开备份文件32拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象？A．直线、圆弧B．封闭多段线C．开放样条曲线D．椭圆弧33．模型空间中，您已经标上了一个线性标注，如上图所示，尺寸界线的起点偏移量以及尺寸界线的超出尺寸线部分都显示为正确大小，但标注文字的高度太小而不可读，您怎么纠正该何题？A．使用DIMSTYLE对话框将DIMSCALE设置为0B． STYLE（文字样式）对话框将文字样式高度设置为0C． DIMSTYLE对话框将标注文字高度设置为0D．在DIMSTYLE对话框的调整选项卡中选择“按布局缩放标注”D）是AutoCAD自动建立的三．判断题1．构造线在绘图中既可以用作辅助线，又可以用作绘图线。
精选2020年机械制图AUTOCAD模拟考试388题(含答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在什么情况下，多线可以进行修剪( )。
AA)分解B)结合C)断开D)编组2．A)bp3B)stbC)ctbD)pcp3．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。
ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面4．绘制多段线的命令是( )。
BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。
CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。
BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标5．在多边形工具中，多边形的边数最多可有多少边( A)A)1024B)17C)30D)无数.用TEXT命令画圆直径符号“?”应用( )。
DA)%%uB)%%pC)%%oD)%%cCAD当中的图形文件是( )。
AA)矢量图B)位图C)点阵图D)矢量图或位图AUTOCAD软件的设计特点是( )。
DA)参数化强B)可视化强C)界面友好D)精确6．图层名字最长为(A )个字符A)255B)254C)10D)10OOPS能恢复几步( A)A)1步B)3步C)4步D)5步7．〔命令行〕对话框与绘图窗口切换的快捷键是( )。
BA)F1B)F2C)F4D)F78．当光标处于绘图区内，使用( C )可调用一次性特殊点捕捉光标菜单A)TAB＋鼠标器右键单击B)TLT＋鼠标器右键单击C)SHIFT＋鼠标器右键单击D)鼠标器右键单击CAD中自动保存时，临时文件的扩展名为( D )A)DWGB)DWTC)DLLD)AC$9．若要计算某个图形区域的面积应使用的命令是( )。
AA)AREAB)DREAC)BREAD)DISTANCE10．不属于布尔运算的命令有( )。
BA)差集；B)打断；C)并集；D)交集；11．下列表示?120的字符代码是( )。
CA)%%u20B)%%o120C)%%c120D)%%d12012．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。
AutoCAD试题库
AutoCAD认证模拟试题（一）一、单选题1.AutoCAD是（）公司开发的计算机辅助设计软件包。
A.AdobeB.MacromediaC.AutodeskD.Microsoft2.矩形的命令是（）。
A.LineB.CircleC.RectangD.XLine4.能精确捕捉到圆上的四分点的命令是（）。
A. 象限点B. 端点C. 交点D. 切点5.取消当前操作的快捷键是（）A. EnterB. EseC. ShiftD. 以上都不正确6.下面（）命令可绘制出圆形矩形。
A．倒角 B.宽度 C.标高 D.圆角12.交叉窗口选择（Crossing）所产生选择集指（）。
A. 仅为窗口的内部的实体B. 仅为与窗口相交的实体（不包括窗口的内部的实体）C. 同时与窗口四边相交的实体加上窗口内部的实体D. 与窗口相交的实体加上窗口内的实体13．直线AB、CD是两条不平行的二维直线，但绘图时，它们没有相交，用（）命令可使它们自动延长并相交。
A. MoveB. LayerC. FilletD. Scale14．用Rectangle命令画成的一个矩形，它包含（）个图元（实体）。
A. 1个B. 2个C. 不确定D. 4个15.可以用（）命令改变层的颜色属性。
A. ColorB. LayerC. SelectD.Ddmodify 16．设置绘图界限内的栅格的命令（）。
A. GripB. AreaC. GridD. Snap 19．在AutoCAD系统中默认的选项板由（）不选项卡组成。
A. 1个B. 2个C. 3个D. 4个二、多选题1．下列哪些是AutoCAD中命令调用的方法（）。
A. 屏幕菜单B. 在命令行输入命令C. 工具栏D. 下拉菜单2．AutoCAD提供了哪几种坐标系：（）。
A. 世界坐标系B. 目标坐标系C. 用户坐标系D.全球坐标系4．在绘图中能够精确定位坐标点的辅助工具有（）。
A. 栅格B. 对象捕捉C. 栅格捕捉D. 以上都正确5．AutoCAD可以存储的文件类型有（）。
机械制图考试试题
机械制图考试试题题目一：多视图投影题目描述：根据给定的三维模型图形，完成以下任务： 1. 绘制该模型的正交多视图投影图，并标注主要尺寸； 2. 绘制该模型的截面图，并标注截面轮廓。
解答要求：1.使用AutoCAD或其他绘图软件完成绘制，保存为DWG或DXF格式；2.投影图中应包含正视图、俯视图和左视图；3.符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目描述：根据给定的图纸和测量工具，完成以下任务： 1. 测量图纸中的尺寸，并计算几何特征； 2. 根据所测量的尺寸和几何特征，绘制该工件的三维模型图。
解答要求：1.使用测量工具测量图纸中的尺寸，准确到毫米；2.使用AutoCAD或其他绘图软件绘制三维模型图，标注主要尺寸；3.模型图符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目描述：根据给定的零件图纸，完成以下任务： 1. 绘制该装配的三维模型图，包括主要零件和装配关系； 2. 绘制该装配的分解图。
解答要求：1.使用AutoCAD或其他三维建模软件绘制装配图和分解图；2.装配图应显示主要零件之间的装配关系，可以使用引线和标记；3.分解图应清晰显示各组件之间的拆卸关系，可以使用不同颜色或样式区分；4.提交电子版文件。
题目四：标准零件绘制题目描述：根据给定的标准图纸，完成以下任务： 1. 绘制给定零件的三维模型图，并标注主要尺寸； 2. 制作该零件的工程图，包括视图、尺寸和标注。
解答要求：1.使用AutoCAD或其他绘图软件绘制三维模型图，标注主要尺寸；2.使用AutoCAD或其他绘图软件绘制工程图，包括正视图、俯视图和左视图，标注主要尺寸和加工要求；3.符合机械制图相关规范，包括尺寸和标注的位置、字体大小等要求；4.提交电子版文件。
题目五：曲面建模题目描述：根据给定的曲面要求，完成以下任务： 1. 绘制该曲面的三维模型图；2. 制作该曲面的工程图，包括视图、尺寸和标注。
AUTOCAD机械制图考试试题
6. 在执行附着外部参照操作时，可在指定文件中附着A.DWG7. 下列不属于A..弧标注B.DWFC.DBEAutoCAD 2008 提供了的标注工具的是B. 直径标注C. 度标注4 种格式的文件，错误的是。
D.图形文件。
D. 线性标注8.直线命令的全称是A.LINE三、判断题B.XLINEC.rectangD.circle AUTO CAD 机械制图考试试题一、填空题1.autoCAD 是美国欧特克公司开发出的一款软件。
2.AutoCAD 的标准图形文件格式是，图形文件输出时常用的文件格式有、、。
3.在AutoCAD 软件中，有和两种倒角方式。
4.AutoCAD 软件有三种方法可以执行操作命令，分别是、、。
5.绘图时AtuoCAD 的坐标分为坐标和坐标，极坐标分为坐标和极坐标。
6.尺寸标注中以为单位时不需要注明计量单位的代号或名称。
7.零件的真实大小应以图样上的小及绘图的准确度无关。
为依据，与图形的大8.制作平面图有两种投影方法，分别是和，标准机械图一般都是通过投影法得到的。
9.机械图中零件图三视图的画法原则是、、。
10.三维图形中“孔”的图形特征是通过布尔运算中的得到的。
二、选择题1.当希望绘制平行于坐标轴的直线时，通常开启功能。
A．捕捉 B.正交 C.栅格 D. 对象追踪2.在图案填充中选项用于设定填充图案的间距。
A.角度B.比例C.间距D.边界3.用户需要将源对象向右下阵列，则在“行偏移”文本框中输入，在“列偏移”文本框中输入。
A.负数，正数B.负数，负数C.正数，正数D.正数，负数4. 标注不能作为基线标注和连续标注的基准标注。
A.水平尺寸标注B.对齐标注C.角度标注D.半径标注5.从三维实体对象中以指定的厚度创建壳或中空的墙，可以使用命令。
A.抽壳B.压印C.分割D.清除1. autoCAD 是美国欧特克公司开发出的一款计算机辅助制造软件。
（）2.CAD 的绘图界面是无限大的。
（）3.CAD 中用于在不同软件中进行交流的文件格式是DWT 格式。
最新版精编2020年机械制图AUTOCAD模拟考试题库388题(含参考答案)
2020年机械制图AUTOCAD考试选择题库388题
【含答案】
一、选择题
1．命名页面设置的使用范围( )。
A
A)当前图形
B)可在任何图形中使用
2．“清除屏幕”会隐藏窗口中除绘图区域.菜单栏和命令行以外的任何内容，在当前用户界面和清除屏幕之间切换的方法是( )。
答案：A
3．2.在CAD中为一条直线制作平行线用什么命令( )。
C
A)移动
B)镜像
C)偏移
D)旋转
4．按哪个键可切换文本窗口和绘图窗口( )。
A
A)F2
B)F8
C)F3
D)F5
5．一.选择题
6．当一个图层被设置为不打印，该层上的对象将( )。
A
A)仍然显示但不打印
B)不显示同时不打印
7．命名页面设置的使用范围( )。
A
A)当前图形
B)可在任何图形中使用
8．对于拉伸命令应用( )方式建立选择集。
A
A)交叉选择窗口
B)窗口选择
C)不没关系。
精选2020年机械制图AUTOCAD模拟题库388题(含标准答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间2．在AutoCAD中设置文字样式可以有很多效果，除了( )。
答案：B3．计算机辅助设计(AutoCAD)模拟试题集4．在AutoCAD系统中，每一个图形实体都有( )图形属性。
CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，文本和图形窗口切换的功能键为( )。
AA)F2B)F6C)F9D)F85．在AutoCAD系统中，如用户坐标系在世界坐标系中的坐标为(10，10，10)，那么用户坐标系中的点(-5，10，5)在世界坐标系中的坐标应为( )。
CA)(-5，10，5)B)(15，29，15)C)(5，20，15)D)(15，0，5)6．使用多段线命令能创建( )类型的对象。
DA)直线B)曲线C)有宽度的直线和曲线D)以上皆是7．在 AutoCAD 中，下列坐标中使用绝对极坐标的是( )。
ＣA)(31 ， 44)B)(31 <44)C)(@31 <44)D)(@31 ，44)8．应用倒角命令“chamfer”进行倒角操作时：( )。
CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角9．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。
ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面10．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。
ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结11．系统变量“mirrtext”控制镜像文字的可读性，取值为( )。
autocad模拟测试题
autocad模拟测试题
AutoCAD是一种广泛应用于建筑设计、机械制图等领域的计算机辅助设计软件，熟练掌握AutoCAD对于从事设计行业的人员来说至关重要。
下面将为大家提供一些AutoCAD模拟测试题，希望能帮助大家熟悉AutoCAD软件的操作和应用。
1. 请问在AutoCAD软件中，如何将画布放大或缩小？
2. 如何在AutoCAD中创建一个圆？
3. 请问如何在AutoCAD中绘制一条直线？
4. 如何在AutoCAD中修改线的颜色？
5. 在AutoCAD中如何添加文字注释？
6. 请问如何在AutoCAD中创建一个矩形？
7. 如何用AutoCAD绘制一个三角形？
8. 在AutoCAD中如何旋转一个对象？
9. 请问如何在AutoCAD中使用图层功能？
10. 如何在AutoCAD中实现对象的镜像对称？
以上就是关于AutoCAD的一些模拟测试题，希望大家能够认真思考并熟练掌握AutoCAD的操作方法，提高自己的设计能力。
祝大家学习进步！。
精选最新版2020年机械制图AUTOCAD测试题库388题(含参考答案)
2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．〔命令行〕对话框与绘图窗口切换的快捷键是( )。
BA)F1B)F2C)F4D)F72．应用写块命令“wblock”定义块时块定义保存位置是( )。
答案：B3．一.单选题AutoCAD中不可以设置“自动隐藏”特性的对话框是( )。
答案：A4．计算机辅助设计(AutoCAD)模拟试题集5．在AutoCAD系统中，每一个图形实体都有( )图形属性。
CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，文本和图形窗口切换的功能键为( )。
AA)F2B)F6C)F9D)F86．在AutoCAD中被锁死的层上( )。
BA)不显示本层图形B)不可修改本层图形C)不能增画新的图形D)以上全不能7．下列表示?120的字符代码是( )。
CA)%%u20B)%%o120D)%%d1208．应用倒角命令“chamfer”进行倒角操作时：( )。
CA)不能对多段线对象进行倒角B)可以对样条曲线对象进行倒角C)不能对文字对象进行倒角D)不能对三维实体对象进行倒角9．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。
ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面10．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。
ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结11．系统变量“mirrtext”控制镜像文字的可读性，取值为( )。
答案：A12．在多边形工具中，多边形的边数最多可有多少边( A)A)1024B)17C)30D)无数.用TEXT命令画圆直径符号“?”应用( )。
DA)%%uB)%%pC)%%oD)%%cCAD当中的图形文件是( )。
AA)矢量图B)位图C)点阵图D)矢量图或位图AUTOCAD软件的设计特点是( )。
DA)参数化强C)界面友好D)精确13．用户可以设计并创建自己的自定义填充图案，定义好的填充图案一般保存在以下哪个文件中( )。
机械识图机械制图AutoCAD基础知识考试试题及答案
1 一.填空题分）（共50分，每空5 A4. A31五种格式八机械制图的图纸幅面有AO、A1- A212、图纸中图框格式的标题栏一般位于图纸的右下角。
、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投35影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。
6.由立体图找出对应的三视图。
4金-nSi-i “)厂小LyH：H <2)=一 1 <3)h=r1 ㈡」t Ly -1 r~\ <5 6 7 8>Eh III (6)址体EI号©5163285.对照立体图，将对应的左视图和俯视图图号填入表中。
Bnplfe FEHX a ④⑦®117 12 9、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，64 视图分为：基本视图、向视图、局部视图和斜视图四种。
47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。
将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放8、1大图。
•一2、断而图可分为移出断而和重合断面两种。
9110、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
和2MCL527.气化C02压缩机分为垂直剖分式和水平剖分式，其型号分别为116级压缩。
7级压缩，后者为52BCL305,其中前者为，两级之间）12、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封），轴端两侧的密封为（轴，平衡盘的密封为（平衡盘密封）的密封为（级间密封）6 o端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）2、组合体尺寸的基本要求是正确、完整、清晰、合理。
13分）每题1 （共10分二、不定项选择题）为单位，在尺寸数字后面不必写出单位名 D 1、图样中的尺寸大小均以（称。
mm cmD、km B、dm C、A、（B ）绘制。
2、尺寸线、尺寸界线用D、虚线、细实线C、点划线A、粗实线B、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加3 ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《中文版AutoCAD 2012机械制图培训教程》模拟测试题一姓名班级学号得分一、填空题（20分，每空1分）1.缺省情况下，AutoCAD坐标系为__ __，除此之外，用户还可以建立自己的用户坐标系，该坐标系是可以变动的坐标系。
2.在输入相对坐标时，必须在坐标值前加符号。
3.在AutoCAD 中，图层特性的设置都是在对话框中完成的。
4.点位置的坐标表示方式有：、、相对直角坐标和相对极坐标。
5.绘制圆弧的命令是，绘制椭圆的命令是。
6.阵列分为和两种方式。
7.在AutoCAD中，文字标注分为单行文字标注和。
8.使用SCALE命令缩放对象可通过和两种方式来进行。
9.公差标注一般可分为和两种形式。
10.在绘制剖面线时，首先要指定填充边界，可以在闭合的区域中_ _，系统会自动搜索闭合的边界；还可以通过选择对象来定义边界。
11.可以使用命令插入内部图块，使用命令可编辑图块属性。
12.使用___ ___命令标注的文本，不能修改其字体、高度、宽度等特性。
13.一个完整的尺寸标注由标注文本、、、尺寸箭头、圆心标记等几个部分组成。
二、判断题（10分，每题1分）1.矩形窗选对象与交叉窗选对象两者的不同之处在于矩形框选时被方框完全包围的对象将被选中，交叉窗选时与方框相交和被方框完全包围的对象都将被选中。
（）2.在模型空间中出图时每次只能打印单个的图形对象，而在图纸空间中则可同时打印多个图形对象。
（）3.使用POINT命令所绘制的点，在绘图区中只起着辅助绘图功能，在打印图形时不会被输出。
（）4.在开启极轴追踪功能时也可以进行与正交功能相同的捕捉。
（）5.将图层锁定后，该层上的对象将不能进行编辑，但可以被打印输出。
（）6.在AutoCAD中，只有0图层和当前图层不能被删除。
（）7.相对坐标与绝对坐标的主要区别在于，它们参照的点不同。
（）8.平移视图是将对象与视图一同进行移动，对象的坐标位置虽然被改变，但其整体位置仍没有变化。
（）9.多行文字的特点是：每行文字都是独立的对象，用户可以单独对其进行定位和修改等编辑操作。
()10.使用COPY命令复制对象，只会改变原对象的位置，不会改变原对象的形状。
（）三、选择题（单选题，20分，每题2分）1.使用复制命令复制对象时，都是相对于（）进行位移。
A、距离B、坐标原点C、任意点D、基点2.图层被（）后，该图层上的图形仍然显示在屏幕上，但不能对其进行编辑。
A、冻结B、关闭C、锁定D、解锁3.（）图形采用贝赛尔方式控制角点。
A、多线B、多段线C、圆弧D、样条曲线4.在建立图层之后，可以先用LINE命令或（）命令绘制作图时的中心辅助线。
A、ARCB、XLINEC、CIRCLED、ELLIPSE5.（）命令用于生成底部为圆或椭圆的圆柱实体。
A、BOXB、CONEC、CYLINDERD、REVOLVE6.下列各选项中，专门用于缩放标注文字的命令是（）。
A、SCALEB、SCALETEXTC、TEXTSCALED、LTSCALE7.使用（）命令可将二维对象旋转生成三维实体。
A、ROTATEB、ROTATE3DC、3DROTATED、REVOLVE8.绘制三维立方实体的命令是（）。
A、AI_BOXB、BOXC、CONED、AI_CONE9.绘制轴套类零件图时，实心轴（）以显示外形为主。
A、左视图B、右视图C、主视图D、后视图10.（）是用来表示机器或部件工作精度或性能要求的尺寸。
A、性能尺寸B、规格尺寸C、外形尺寸D、装配尺寸四、问答题（15分）1.定义图块属性有何作用？（4分）2.简述图纸标题栏的作用。
（3分）3.简述形位公差的作用与创建方法。
（4分）4.简述机械零件剖视图的作用与绘制注意事项。
（4分）五、操作题（35分）1.绘制如图所示的挂轮架图形。
（10分）2.绘制如图所示的端盖图形。
（12分）×3.绘制并标注出如图所示的六角螺栓和模型。
（13分）《中文版AutoCAD 2012机械制图培训教程》模拟测试题一姓名班级学号得分一、填空题（20分，每空1分）1.缺省情况下，AutoCAD坐标系为__世界坐标系__，除此之外，用户还可以建立自己的用户坐标系，该坐标系是可以变动的坐标系。
2.在输入相对坐标时，必须在坐标值前加@符号。
3.在AutoCAD 中，图层特性的设置都是在图层特性管理器对话框中完成的。
4.点位置的坐标表示方式有：绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标。
5.绘制圆弧的命令是ARC，绘制椭圆的命令是ELLIPSE。
6.阵列分为矩形阵列和环形阵列两种方式。
7.在AutoCAD中，文字标注分为单行文字标注和多行文字标注。
8.使用SCALE命令缩放对象可通过使用比例因子缩放和以参照方式进行缩放两种方式来进行。
9.公差标注一般可分为尺寸公差标注和形位公差标注两种形式。
10.在绘制剖面线时，首先要指定填充边界，可以在闭合的区域中_选取一点_，系统会自动搜索闭合的边界；还可以通过选择对象来定义边界。
11.可以使用INSERT命令插入内部图块，使用ATTEDIT命令可编辑图块属性。
12.使用___ TEXT _____命令标注的文本，不能修改其字体、高度、宽度等特性。
13.一个完整的尺寸标注由标注文本、尺寸线、尺寸界线、尺寸箭头、圆心标记等几个部分组成。
二、判断题（10分，每题1分）1.矩形窗选对象与交叉窗选对象两者的不同之处在于矩形框选时被方框完全包围的对象将被选中，交叉窗选时与方框相交和被方框完全包围的对象都将被选中。
（√）2.在模型空间中出图时每次只能打印单个的图形对象，而在图纸空间中则可同时打印多个图形对象。
（×）3.使用POINT命令所绘制的点，在绘图区中只起着辅助绘图功能，在打印图形时不会被输出。
（×）4.在开启极轴追踪功能时也可以进行与正交功能相同的捕捉。
（√）5.将图层锁定后，该层上的对象将不能进行编辑，但可以被打印输出。
（√）6.在AutoCAD中，只有0图层和当前图层不能被删除。
（×）7.相对坐标与绝对坐标的主要区别在于，它们参照的点不同。
（√）8.平移视图是将对象与视图一同进行移动，对象的坐标位置虽然被改变，但其整体位置仍没有变化。
（×）9.多行文字的特点是：每行文字都是独立的对象，用户可以单独对其进行定位和修改等编辑操作。
(×)10.使用COPY命令复制对象，只会改变原对象的位置，不会改变原对象的形状。
（√）三、选择题（单选题，20分，每题2分）1.使用复制命令复制对象时，都是相对于（D）进行位移。
A、距离B、坐标原点C、任意点D、基点2.图层被（C）后，该图层上的图形仍然显示在屏幕上，但不能对其进行编辑。
A、冻结B、关闭C、锁定D、解锁3.（D）图形采用贝赛尔方式控制角点。
A、多线B、多段线C、圆弧D、样条曲线4.在建立图层之后，可以先用LINE命令或（B）命令绘制作图时的中心辅助线。
A、ARCB、XLINEC、CIRCLED、ELLIPSE5.（C ）命令用于生成底部为圆或椭圆的圆柱实体。
A、BOXB、CONEC、CYLINDERD、REVOLVE6.下列各选项中，专门用于缩放标注文字的命令是（B）。
A、SCALEB、SCALETEXTC、TEXTSCALED、LTSCALE7.使用（D）命令可将二维对象旋转生成三维实体。
A、ROTATEB、ROTATE3DC、3DROTATED、REVOLVE8.绘制三维立方实体的命令是（B）。
A、AI_BOXB、BOXC、CONED、AI_CONE9.绘制轴套类零件图时，实心轴（C）以显示外形为主。
A、左视图B、右视图C、主视图D、后视图10.（D）是用来表示机器或部件工作精度或性能要求的尺寸。
A、性能尺寸B、规格尺寸C、外形尺寸D、装配尺寸四、问答题（15分）1.定义图块属性有何作用？（4分）答：定义图块属性通过应用于绘制较专业且较复杂的图形的时候，举个例子来说明这个问题。
例如，要在某个建筑平面图中插入多个相同的门窗，虽然这些门窗的形体相同，但其编号不同，这时就可以使用图块属性的方式，将门窗定义为一个图块，并为其指定属性，在插入该图块的同时为其指定不同的属性（即编号），从而大大提高绘图效率。
2.简述图纸标题栏的作用。
（3分）答：图纸标题栏实际上是由表格组成的，它位于图纸右下角，一般由更改区、签字区、其他区、名称及代号区组成，也可根据实际需要增加或减少。
一张完整的图纸都必须绘制出标题栏，在AutoCAD中，可使用表格命令来实现该功能并且可快速输入表格内容。
3.简述形位公差的作用与创建方法。
（4分）答：形位公差包括形状公差和位置公差，它是指导生产、检验产品和控制质量的技术依据。
创建形位公差标注主要有如下几种调用方法：选择“标注/公差”命令。
单击“面板”选项板“标注”工具栏中的“形位公差”按钮。
在命令提示行中输入“TOLERANCE”命令。
4.简述机械零件剖视图的作用与绘制注意事项。
（4分）答：剖视实际上是假想用一个剖切平面通过零件的对称中心线把零件切开，将处于观察者和剖切面之间的部分移去，将其余部分投影面进行投影绘制。
在绘制剖视图时应注意对于同一材料的零件图，各个视图的剖面线方向及间隔应保持一致，为了区分剖切面切到部分是实体还是空心部分，则将剖切面与物体接触的部分叫做剖面区域，在剖切区域中应绘制剖面符号，剖面符号的形式决定于所绘对象的材料，如金属材料常需画成与水平线成45 的相互平行的细实线。
五、操作题（35分）1.绘制如图所示的挂轮架图形。
（10分）答：参见提供的“挂轮架.dwg”。
2.绘制如图所示的端盖图形。
（12分）×答：参见提供的“端盖.dwg”。
3.绘制并标注出如图所示的六角螺栓和模型。
（13分）答：参见提供的“六角螺栓.dwg”和“六角螺栓模型.dwg”。
