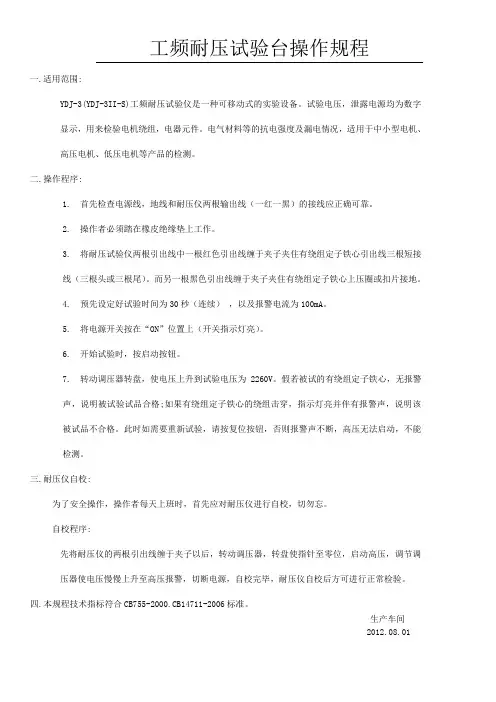

工频耐压试验台操作规程
工频耐压试验台操作规程
一.适用范围:
YDJ-3(YDJ-3II-S)工频耐压试验仪是一种可移动式的实验设备。
试验电压，泄露电源均为数字显示，用来检验电机绕组，电器元件。
电气材料等的抗电强度及漏电情况，适用于中小型电机、高压电机、低压电机等产品的检测。
二.操作程序:
1.首先检查电源线，地线和耐压仪两根输出线（一红一黑）的接线应正确可靠。
2.操作者必须踏在橡皮绝缘垫上工作。
3.将耐压试验仪两根引出线中一根红色引出线缠于夹子夹住有绕组定子铁心引出线三根短接
线（三根头或三根尾）。
而另一根黑色引出线缠于夹子夹住有绕组定子铁心上压圈或扣片接地。
4.预先设定好试验时间为30秒（连续），以及报警电流为100mA。
5.将电源开关按在“ON”位置上（开关指示灯亮）。
6.开始试验时，按启动按钮。
7.转动调压器转盘，使电压上升到试验电压为2260V。
假若被试的有绕组定子铁心，无报警
声，说明被试验试品合格;如果有绕组定子铁心的绕组击穿，指示灯亮并伴有报警声，说明该被试品不合格。
此时如需要重新试验，请按复位按钮，否则报警声不断，高压无法启动，不能检测。
三.耐压仪自校:
为了安全操作，操作者每天上班时，首先应对耐压仪进行自校，切勿忘。
自校程序:
先将耐压仪的两根引出线缠于夹子以后，转动调压器，转盘使指针至零位，启动高压，调节调压器使电压慢慢上升至高压报警，切断电源，自校完毕，耐压仪自校后方可进行正常检验。
四.本规程技术指标符合CB755-2000.CB14711-2006标准。
生产车间
2012.08.01。
耐压测试仪操作规程5篇
耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
测试时，测试亮表示高压已启动，灯灭则高压已断开。
测试时注重漏电流档位。
4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。
人离开岗位必需关机。
【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
工频耐压实验方法及操作规程
工频耐压实验方法及操作规程目的：为了确保耐压试验准确可靠和安全，对耐压试验的操作予以控制。
使用范围：公司低压成套开关设备耐压试验。
使用设备：MS2670C 耐压测试仪。
试验准备和注意事项：4.1 放平放稳测试设备，隔离设施与被试设备之间距离不小于 1 米并在隔离设施的明显位置挂“耐压试验，请勿靠近”的警示牌。
4.2 检查被试产品是否过程检验合格，电源是否可靠。
4.3 穿好工作服、绝缘鞋等防护用品。
4.4 检查耐压实验仪是否完好。
4.4.1 电压检查：a)检查测试仪电压指示“ 0”位置，如不指示“ 0”应调到“ 0”位置，然后接通电源。
b)将电压量程调到设定位置（调电压调节）。
c)用已校准的电压表（精度1%）和仪器输出端连接起来，按下启动按钮，调节“电压调节器”到校准读数进行比对，如不一致应调节印制板上的电位器。
4.4.2 漏电检查：a)将“漏电流”预置于 10（100）mA 档，调节“预置调节”钮，使电流表指示为 10（100）mA （电流表为已校准的毫安表）。
b)将 5K 负载电阻与量程 10（100）mA 交流电流表串联后接到高压输出端与测试端。
c)按下“启动”按钮逐渐升高输出电压到需要值。
d)调节仪器印制板上的相应电位器，使毫安表读数为100mA 时发出报警信号。
e)其他档漏电调节0.5-100mA 中每一档负载电阻值为：电流设置值负载电阻0.52M11M2500K5200K10100K2050K1005K4.4.3 定时检查：按下所需设定的时间按键，重复测试程序，用电秒表（或其他可控时间表）对比，检查时间是否准确。
4.4.4 两人操作应指定一人为主试人，其他人应远离试验仪做好警戒。
5.操作方法：5.1 接通电源，在确定“电压调节”旋钮已置于“0”位后，再打开电源开关，电源指示灯亮。
5.2 将测试仪器电压调节器置于“0”位后，再打开电源开关，电源指示等亮。
5.3 根据产品出厂试验要求，用合适的专用导线，分别对施加试验电压的部位接线，同电位的导电部件可以连接起来。
工频耐压测试台安全操作规程
工频耐压测试台安全操作规程一、工频耐压测试台的基本概念和作用工频耐压测试台是一种用来测试电气设备、电气元器件和电线电缆在规定工频电压下的耐压试验仪器。
通过工频耐压测试台可以检验产品的绝缘强度，判断其是否满足安全要求。
正确操作工频耐压测试台，可以确保测试结果的准确性，同时保障操作人员的安全。
二、操作人员的要求和安全防护1.操作人员必须具备相关电气知识，熟悉产品的技术要求和测试方法。
2.操作人员必须穿戴好工作服，佩戴好安全帽、绝缘手套、绝缘靴等防护装备。
3.操作人员在进行测试之前，应对测试台进行全面检查，确保仪器设备的正常工作状态。
4.操作人员在测试过程中要保持冷静，严禁有喝酒、疲劳等情况下进行测试操作。
三、测试台的放置和连接1.工频耐压测试台应放置在通风良好、干燥无尘的环境中，并确保周围无易燃易爆物品。
2.工频耐压测试台应通过可靠的接地连接线与地线连接，以确保接地电阻符合要求。
3.工频耐压测试台与测试产品之间的连接线应符合规定标准，并确保连接牢固可靠。
四、仪器设备的操作1.操作人员在测试台上接通电源之前，必须检查电源电压和频率是否符合要求。
2.操作人员在测试过程中应严格按照产品技术要求和测试方法操作，确保测试结果准确。
3.操作人员在拔插测试器具时，应确保测试电压已降为零，并戴好绝缘手套进行操作。
4.操作人员在调节测试电压时，应缓慢调节，以防止电压突变造成危险。
五、事故处理和紧急救援1.如发生电器设备故障或发生其他意外情况，操作人员应立即切断电源，并按照设备故障处理规程进行检修或更换设备。
2.如发生人身伤害事故，操作人员应立即切断电源，并进行急救处理，并及时报告相关人员。
六、设备维护和定期检查1.工频耐压测试台的日常维护应按照厂家提供的维护手册进行。
2.工频耐压测试台应定期检查，检查内容包括接地电阻、接线连接、仪器仪表的准确性等。
3.总结分析之前测试过程中出现的问题，并提出改进建议，以确保设备的稳定可靠性。
ET2670工频耐压测试仪操作规程
ET2670工频耐压测试仪操作规程一、测试仪器的检查和准备1.将ET2670工频耐压测试仪放在平整、干燥、通风的工作台上。
2.检查仪器的所有电缆、连接器和接头是否完好，如有损坏应及时更换。
3.检查电源线是否连接良好，并接通仪器的电源。
4.检查仪器的工作电压是否与实际电源电压相符，确保电源电压稳定。
5.检查测试信号的接入，确保信号源与测试仪器连接正确。
6.检查被测物品的接线是否牢固，接线端子是否干净、整齐，如有破损或松动应修复或更换。
二、仪器的操作步骤1.打开仪器电源，待仪器自检完成后，进入待机状态。
2.设置测试参数：选择测试模式（常规测试、泄漏电流测试等），输入测试电压和测试时间，并进行确认。
3.确保测试间隙和绝缘支撑可满足要求，如有不满足的情况应进行调整。
4.将被测物品的电源线和地线正确连接到测试仪器的输出端和地线端，确保接线牢固。
5.进行预测试：选择预测试功能后，按下启动按钮进行预测试，观察预测试结果是否正常。
6.开始正式测试：按下启动按钮，测试仪器开始输出测试电压，并计时。
7.监测测试过程中的电流和电压变化，确保测试结果准确。
8.测试结束后，不要立即断开电源，应等待仪器稳定后再进行断电。
9.关闭仪器电源，将所有连接线和接头拆除，清理测试现场，并将仪器放置在干燥、通风的地方。
三、注意事项1.在操作前必须仔细阅读《ET2670工频耐压测试仪用户手册》，了解仪器的使用方法和注意事项。
2.在测试过程中应保持专注，并配合好仪器的操作步骤。
3.在测试高压设备时，应穿戴好绝缘手套和绝缘工具，确保安全。
4.禁止在湿度大、静电环境或有易燃、易爆物质存在的地方使用仪器。
5.定期对仪器进行保养和校准，保持仪器的正常工作状态。
6.如发现仪器故障或其他异常情况，应立即停止使用并通知维修人员。
7.使用结束后要注意及时断开电源，并按照规定进行仪器的关机和清理。
8.严格按照操作规程进行操作，不得随意更改测试参数、操作步骤等。
工频耐压试验仪安全操作及保养规程
工频耐压试验仪安全操作及保养规程背景介绍工频耐压试验仪是用于电气设备绝缘试验的重要设备，具有高电压输出、大电流输出的特点，因此在使用过程中需要特别注意安全问题。
为了保障工作人员的人身安全和设备的正常使用寿命，制定本安全操作及保养规程。
安全操作规程1. 工作前的准备1.1 确认设备的工作电源符合要求，机器绝缘电阻检测合格。
1.2 初次使用设备前，应认真阅读设备使用说明书，熟练操作规程。
1.3 在工作前必须检查耐压试验仪的所有安全保护装置，如欠电压、过载、过热保护，如有发现不正常现象，应立即停止使用，并进行检修。
2. 工作中的注意事项2.1 在操作前，应将耐压试验仪置于稳定的工作台上，并保持机器周围的环境清洁。
2.2 操作人员必须佩戴绝缘手套、防护眼镜、绝缘鞋，严禁穿着潮湿的鞋子或光脚2.3 操作人员必须手持绝缘杆或其他合适的绝缘工具来接触电极，切勿用手接触高压电极。
2.4 在操作中应严格按照规定的工作电压和工作时间进行，一旦发现异常情况，应停机检查。
2.5 在各项操作完成后，必须将所有电极断开，切断电源并进行标记。
3. 应急处置3.1 如果发现电气设备电气绝缘实际值低于测试要求或者绝缘实际值在试验过程中不断降低，请立即停机。
3.2 如果在操作中发现耐压试验仪异常，应立即停止操作，并进行排查、处理。
3.3 发生火灾或者其他不可控制事故，操作人员应及时向管理部门报告，并组织相关人员进行应急处置。
保养规程1. 定期检查设备1.1 根据使用频率和情况，应定期进行检查和保养，特别是有关安全装置、电源线路和高压线路的检查，严格遵守设备使用说明书中的要求。
1.2 检查设备是否漏电或者短路。
2. 设备的清洁保养2.1 根据设备使用情况，定期对设备进行清洁，特别是高压线路和电极部位。
2.2 高压线路和电极部位应用纯净无水酒精进行擦拭。
2.3 保养期内应定期检查设备的绝缘状态，选择合适的绝缘介质进行清洗。
3. 记录保养情况3.1 对设备的保养情况应进行记录，包括每次保养的具体日期和保养内容。
耐压测试仪操作规程
耐压测试仪操作规程耐压测试仪操作规程1. 引言耐压测试仪是用来检测电气设备、仪器仪表、电线电缆等电气产品的耐压性能的仪器。
正确操作耐压测试仪对于保障产品安全质量至关重要。
本操作规程旨在规范耐压测试仪的操作，确保测试过程准确可靠。
2. 仪器准备2.1 检查耐压测试仪是否处于正常工作状态，确保仪器的电源和仪器的各个部分均正常工作。
2.2 检查测试仪的电压和频率设置是否与被测产品要求相符。
2.3 确保测试仪的接地线连接良好，确保仪器与被测产品的连接可靠。
3. 测试准备3.1 根据被测产品的要求选择合适的测试夹具或测试线缆。
3.2 将被测产品正确连接到测试仪上，确保连接牢固可靠。
3.3 给测试仪供电，打开仪器的电源开关。
3.4 根据被测产品的要求设置测试参数，如测试电压、测试时间等。
4. 测试操作4.1 调整测试参数到初始值，设置电压为0，并设置测试时间。
4.2 打开测试仪的高压开关，通过观察仪表的读数判断仪器是否正常工作。
4.3 缓慢调节测试电压，逐渐升高至被测产品要求的电压水平，同时观察被测产品是否有异常状况。
4.4 维持被测产品在测试电压下一段时间，记录测试时间，并观察被测产品的反应。
4.5 在测试结束后，逐渐降低测试电压，直到电压为0。
4.6 关闭测试仪的高压开关，断开测试线缆或夹具。
4.7 将测试仪的电源开关关闭，断开电源供应。
4.8 如果需要继续进行下一轮测试，可以从第4.2步再次开始。
5. 测试结果记录与分析5.1 在测试过程中，及时记录每次测试的参数设置、测试时间、测试结果等关键信息。
5.2 对于出现异常的测试结果，应及时停止测试，并进行故障排查与处理。
5.3 根据测试结果进行分析，判断被测产品是否符合要求。
6. 安全注意事项6.1 在使用耐压测试仪之前，应进行必要的安全知识培训，确保操作人员理解并掌握安全操作规程。
6.2 在测试过程中，应维持测试仪周围的工作环境整洁、干燥，避免发生火灾或电击等危险。
耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
耐压测试仪规范操作规程
耐压测试仪规范操作规程一、安全操作规范1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。
2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。
3.测试仪应与地线连接，以确保测试的安全性。
4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。
5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。
6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。
二、操作流程1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。
2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。
3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。
4.确认被测试设备与电源完全隔离，避免误伤。
5.将测试仪的电压输出连接到被测试设备的电源输入端。
6.开始进行耐压测试，记录测试时间和电压值。
7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。
8.维护测试仪器，包括清洁、检查和更换损坏的零部件。
三、注意事项1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。
2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。
3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。
4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。
5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。
四、测试结果记录1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。
2.测试结果记录应保存至少一年，以备后续查阅和分析。
通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。
同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
耐压测试仪操作规程与步骤
1耐压测试仪操作规程与步骤耐压测试仪操作规程与步骤1、操作规程1.1、操作者必须带绝缘橡胶手套，脚下垫绝缘橡皮垫，以防高压电击造成生命危险。
1.2、仪器必须可靠接地，只有在按下复位键，关掉电源并拔掉插头，无高压输出时才可以进行与测试物的连接与拆除。
1.3、在进行耐压测试时，操作上规定应从低到高缓慢调节电压旋钮使输出电压至选定值，严禁在被测物品或输出端已经短路的情况下，采用突然施加高压的方式进行短路实验，以免发生意外和损坏仪器。
在需要进行定时测试时，应首先预置好门限值、电压值和时间后，仪器必须复位，妥善接上被测物品后，才能按下启动键进行测试，测试完毕等仪器复位并断开高压输出后，才能进行其它操作。
1.4、若要检查仪器超限报警是否正常，应先将电压调节旋钮逆时针旋到尽，使仪器处于0输出位置，设定好被测物品的漏电流值，再将高压输出端与接地端短路连接，然后按下“启动”键，缓慢调节电压旋钮使输出电压逐渐增加，当达到预置电流时，仪器就会切断输出并自动报警。
请注意：仪器超限报警是针对电流而非电压，有些用户用高压（如4000V）直接对地端短路来检验仪器的报警功能，这是非常危险的，如此不当操作将会造成仪器损坏，切记！1.5、切忌在多尘、潮湿的环境中存放和使用。
1.6、仪器应定期进行有效的计量检测，使仪器处于良好的工作状态。
2、操作步骤2.1、打开电源开关前应逆时针旋转电压旋钮，使仪器处于0输出位置。
2.2．接通电源开关后，根据测试要求进行漏电流门限设置：（1）选择电流量程范围。
（2）选择报警门限值。
2.3、连接被测物品，接好高压棒和地线。
2.4、按下启动键，测试灯亮，将电压调节到所需的指示值。
2.5、通过观察漏电流值的大小判定被测物品是否合格，如超过预置的电流范围，仪器则会自动切断输出电压，同时蜂鸣器报警，超限指示灯亮，这时可按下复位键便可消除报警声。
2.6要进行定时测试时，只要把定时键按下，拨动定时器拨盘设置所需的测试时间（请注意：时间设定不能置0，否则仪器不能启动，且机内继电器会因连续快速通断而导致损坏），按动启动键，将电压调到所需的测试值就可以在规定时间内进行定时测试。
工频耐压测试仪的操作规程
工频耐压测试仪的操作规程一、引言工频耐压测试仪是一种用于测试电气设备在额定工频下的耐压性能的仪器。
它可以检测设备的绝缘强度，确保设备在正常使用时不会发生漏电或电击等安全问题。
本文将介绍工频耐压测试仪的操作规程，帮助使用者正确、安全地进行测试。
二、设备准备在进行工频耐压测试之前，首先需要准备好以下设备和材料：1. 工频耐压测试仪：确保设备完好无损，连接线路正确。
2. 待测试设备：确保设备已经接地，并且没有明显的损坏或故障。
3. 电源：提供稳定的电压，符合待测试设备的额定电压要求。
4. 安全防护设备：如绝缘手套、绝缘鞋等，确保测试过程中的安全。
三、操作步骤1. 对待测试设备进行外观检查，确保没有明显的损坏或故障。
2. 将待测试设备的插头插入工频耐压测试仪的插座，并确保连接牢固。
3. 打开工频耐压测试仪的电源开关，待设备启动完成后，选择相应的测试模式。
4. 设置测试参数：根据待测试设备的额定电压和测试要求，设置测试仪的电压和测试时间等参数。
5. 进行测试前的准备工作：确认测试仪的接地良好，并将绝缘手套、绝缘鞋穿戴好。
确保测试环境无尘、无水，以免影响测试结果。
6. 按下测试开始按钮，工频耐压测试仪开始加压，待测试时间结束后，自动停止加压。
7. 检查测试结果：根据工频耐压测试仪的显示，判断设备是否通过测试。
若测试结果合格，则表示设备的绝缘强度符合要求；若测试结果不合格，则表示设备绝缘强度不达标，需要进行维修或更换。
8. 关闭设备和电源：首先关闭工频耐压测试仪的电源开关，然后拔出待测试设备的插头。
四、注意事项1. 在进行工频耐压测试之前，必须确保测试仪器和待测试设备的接地良好，以保证测试结果的准确性。
2. 在测试过程中，操作人员必须佩戴绝缘手套、绝缘鞋等安全防护设备，避免触电事故的发生。
3. 在测试过程中，应保持测试环境的干燥和清洁，以免影响测试结果。
4. 在测试过程中，应严格按照设备的额定电压和测试要求设置测试参数，避免过高的电压对设备造成损坏。
工频耐压试验操作规程及注意事项
操作规程
操作方法：
1.按试验要求正确接线。
2.接入电源，电源指示灯(绿灯)亮，表示外部电源已接入，同时零位指示灯(黄灯)也应该亮。如不亮，表示调压器不在零位，应该逆时针旋转调压器手柄至零位指示灯亮，表示可进行调压操作。
3.按启动按扭。工作指示灯亮，同时电源指示灯和零位指示灯灭；进入送电状态且语言提醒“有电危险请勿靠近”。
4.以2kV/S的速度匀速顺时针旋转调压器手柄至被试品规定的耐压值，并密切注视电流表。
5.启动计时开关，当计时报警闪光灯闪烁，且计时报警器鸣响时，表示试验时间已到；试验完成。
6.逆时针旋转调压器手柄至零位指示灯亮，按停止按扭，此时，电源指示灯亮，工作指示灯灭。
7.拔掉电源，拆除接线，试验结束。
使用维护注意事项：
编制
审核
批准
1.在升压或耐压过程中，如发现短路、闪烁、击穿过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位，并将计时按扭复位，以便下次操作。
2.使用过程中，仪器应可靠接ห้องสมุดไป่ตู้。
3.升压及降压过程应匀速，不要忽快忽慢。
4.试验过程中应随时观察监视仪表，及时发现意外情况。
5.严格按照程序操作。
6.仪器应存放在通风、干燥、无腐蚀性气体的地方。
工频耐压实验操作规程
工频耐压实验操作规程工频耐压实验操作规程一、实验目的:1.了解设备在正常使用条件下的耐压能力;2.检测设备绝缘电阻情况，确保设备的安全工作;3.判断设备是否符合相关标准和规定要求。
二、实验仪器和材料:1.工频耐压实验仪;2.待测设备;3.安全保护设备，如绝缘手套、绝缘靴等。
三、实验步骤:1.检查仪器和设备是否正常工作，确保仪器的电源和待测设备的电源接地可靠;2.将待测设备接入工频耐压实验仪;3.根据待测设备的额定电压和规定耐压电压，设置工频耐压实验仪的测试电压和保持时间;4.将工频耐压实验仪的输出端与待测设备的两极连接，确保连接牢固可靠;5.打开工频耐压实验仪的电源开关，正常工作指示灯亮起;6.根据实验要求，逐步调节工频耐压实验仪的测试电压，直至达到规定的耐压电压;7.保持耐压电压持续的时间，一般为1分钟到5分钟，具体根据待测设备的要求来确定;8.耐压时间结束后，逐步降低工频耐压实验仪的测试电压，直至为0，然后关闭工频耐压实验仪的电源开关;9.拆除连接，将待测设备从工频耐压实验仪中取出;10.对实验结果进行记录，包括测试电压、耐压时间、是否通过等。
四、实验注意事项:1.操作实验仪器时，应按照仪器说明书进行操作，严禁擅自拆动和调整内部元件;2.待测设备的电源必须与实验仪器接地可靠，确保安全;3.测试电压和保持时间应根据待测设备的规定要求进行设置;4.在实验过程中，监测待测设备是否出现异常，如有异常应立即停止实验并进行检修;5.实验结束后，关闭实验仪器的电源开关，清理现场和设备。
五、实验安全措施:1.实验人员必须穿戴绝缘手套和绝缘靴，确保自身安全;2.严禁单人操作，需要有其他人员在场进行观察;3.实验过程中应保持专注，防止出现操作失误和意外伤害;4.实验仪器出现故障时，应立即停止实验并进行维修。
六、实验结果的处理与分析:1.根据实验结果判断待测设备的耐压能力和绝缘电阻情况;2.如果工频耐压实验仪的测试电压达到规定耐压电压并保持时间达到要求，且设备正常工作，则判断通过;3.如果设备出现异常或测试不合格，应进行进一步的检修和调整，待问题解决后重新进行耐压实验。
ET2670工频耐压测试仪操作规程
ET2670工频耐压测试仪操作规程一、前言工频耐压测试仪是一种用于检测电器设备绝缘性能的专用设备。
为了确保测试的准确性和安全性，以下是针对ET2670工频耐压测试仪的操作规程。
二、设备准备1.确保工频耐压测试仪的供电电源接地良好，电源线连接牢固。
2.打开测试仪器前，将电源开关设置为“关闭”状态。
3.确保测试仪器周围环境干燥、通风良好，无易燃物或腐蚀性气体。
三、安全操作1.在操作前，应首先查阅工频耐压测试仪的用户手册，熟悉设备的功能和操作要点。
2.符合以下操作时，请戴防护手套和护目镜，确保人员的人身安全。
a)测试过程中，丝状放电时可能会飞溅出火花，可能对人造成伤害。
b)在测试期间不要接触电压部分，避免电击。
c)高压电极带电，避免触碰。
四、测量准备1.检查供电电线是否被损坏，取下电源线并带上防火帽。
2.检查夹持工具是否良好，确保连接牢固。
3.将被测样品置于合适位置，确保无挤压或触碰其他金属物体的可能。
4.根据被测样品的电压等级和测试要求，选择合适的测试步长和时间。
5.测试仪器开机前，检查电压控制台的参数设定，如电压范围、测试时间等。
五、操作流程1.将电源开关设置为“开启”状态，等待测试仪器进行自检并进入待机状态。
确保显示屏正常。
2.调整测试仪器的电压控制台，设置所需的测试电压。
注意：应根据被测样品的电压等级设定测试电压。
3.检查夹具部分，尤其是电极是否被完好夹持，并确保接触良好。
4.将电极夹具分别安装在被测样品两个绝缘表面上。
确保夹具与测试样品接触良好。
5.通过测试仪器上的开始按钮，启动耐压测试程序。
在测试过程中，观察样品表面是否有放电现象。
6.测试过程中，不得触碰电极和被测样品，防止电击。
7.在测试结束后，将电源开关设置为“关闭”，待设备停止工作并断电。
8.卸下电极夹具，将夹具放回原位，并清理测试仪器和测试场地。
六、异常处理1.如测试仪器在使用过程中出现故障，请立即停止操作，并将故障情况报告给维修人员。
耐压测试仪操作规程
一、操作前的准备：1．检查地线端接地是否处于良好状态。
2．操作人员使用前应带发绝缘手套，脚下垫好绝缘皮垫。
3．插上220V电源插头，将“高压调节”度盘逆时针方向旋转回零，按下电源开关。
二、操作步骤：A．开机及运行检查：1．将高压表笔（红色）输出端悬空放好2．先按下“启动”按钮，按下“漏电流预置”开关，选择漏电流量程，漏电流的值为5mA3．将定时开关打开，将时间设定为54．旋转“高压调节”度盘，设定测试电压值为3kV5．开始测试前将红、黑表笔接触点检治具（点检治具为600Ω的电阻），当仪器发出报警时，则表明仪器正常6．当仪器不能正常报警时，操作员应立即停用且报告给主管，主管应立即给予处理，生产线换用已经校验之耐压测试仪，且不能正常报警之耐压测试仪应做送修处理（修理后需经法定计量方可重新使用），并追溯已检验之产品B．受试设备耐压测试：7．在第5步完成后，按下“复位”按钮，在确定电压指示为“0”，测试灯熄灭的情况下，将高压表笔夹（红色）和低压表笔夹（黑色）分别接到被测电器LN端和金属外壳上合格，若有声光报警则认为被测试品不合格8．按下“启动”按钮，测试灯亮。
按规定的时间测试高压，若无声光报警则认为高压测试合格，若有声光报警则认为被测试品不合格。
9．重复7和8动作直至所有测试完毕。
10．每天使用完毕后，放好两表笔，逆时针方向旋转“高压调节”度盘到零位，关闭电源开关。
编制: 审核: 批准: 日期:本文件起草部门:质检部本文件发至:生产部、质检部附:耐压测试仪功能检查表注：请在每日开班工作前进行耐压仪功能检查，各项目正常才能使用。
项目正常的请打“√”，有问题的请打“×”并记录问题现象及及时报告处理，仪表停用时请打“○”。
耐压测试仪设备安全操作规程
文件名称耐压测试仪设备安全操作规程版本第A版文件编号RD-17042601 修订次数第1次编制Candy 审核Paris 批准Jacking 日期2017-05-08 日期2017-05-08 日期2017-05-08一、目的：避免违章操作，保证安全作业，增加设备使用寿命。
二、范围：实验室测定用耐压测试仪。
（0-20KV）三、权责：技术研发部、品质部。
四、内容：外形图：1、操作步骤：1.1 将被测件放在绝缘垫上。
1.2 用高压测试线与低压测试线将被测件连好。
（输出端为高压，回路端为低压）1.3 将电源开关置于“开”位置，电压电流正常显示。
1.4 设置漏电流值（一般为0.5A），具体操作方式为：按住设置/测试转换开关，调节电流设置旋钮，使电流显示到设定的漏电流值，然后松开开关设置/测试转换开关。
1.5 AC/DC开关设置电压种类，AC为交流测试，DC为直流测试。
1.6 设置时控开关。
1.7 调节所需时间（一般为20S）。
1.8 将电压调节旋钮逆时针方向调节到零位。
1.9 将开关启动，测试指示灯亮。
1.10 将电压调节旋钮慢慢逆时针调节，直至报警灯亮，记录实测电压值。
1.11 在高压测试状态若被测件的漏电流超过设定的电流值时，仪器自动切断高压，并发出报警信号。
1.12 按一下复原开关，在任何升压过程中和测试过程中的高压被切断。
1.13 不工作时请关闭电源。
补充：客户特定要求的测试方法1 取样150mm长的套管2 找出同等内径的芯棒3 剪一小节锡纸对折后，再包扎套管穿入芯棒内，用夹子夹住芯棒前端4 打开电源开关，漏电值设置在0.5MA，时间60秒，电压设置在客户特定的范围内（具体按照生产单为标准，如生产单要求2.5kv，则耐压仪的电压必须要设置≥2.5 kv），此时察看耐压仪有无发出击穿的声音，如无击穿则为耐压OK。
2、流程图3、注意事项：3.1 仪器接地必须可靠，接地线线径要粗一些，并且经常检查不使脱落。
工频耐压实验方法及操作规程
工频耐压实验方法及操作规程一、实验前准备1.安全措施：实验前应确认场地和设备具备安全条件，例如防止触电、防止触碰高温部件等。
操作人员需佩戴防护手套和护目镜，并确保万用表和其他电器仪器的绝缘性能良好。
2.测试设备：准备好高压电源、绝缘电阻计、万用表、电压表、耐压台等必备设备。
3.实验样品：准备待测试的电气设备，并确保其在实验前已进行了外观检查、导线连接和绝缘电阻测试。
二、实验步骤1.连接测试设备：将高压电源与耐压台连接，并连接绝缘电阻计、万用表、电压表等仪器。
2.设置电压值：根据实验要求，设定合适的工频耐压电压值。
3.将测试电极固定在待测设备上：将测试电极与设备绝缘部分连接，确保连接牢固。
4.开始实验：先将绝缘电阻计接通，在试验电压下，记录测试样品上下两部分的绝缘电阻值，必要时进行修复。
5.施加工频耐压电压：将高压电源与测试电极连接，逐渐升高电压，直到达到设定值。
电压升降的速度要适中，避免过快引起设备的破坏。
6.维持稳定电压：保持设备稳定持续一段时间，通常为一分钟以上。
7.结束实验：关闭高压电源，待电压降至零后方可断开连接。
拆下测试电极，记录测试结果，包括设备内外部的检查结果和绝缘阻抗测试结果。
三、实验注意事项1.根据实验要求设置合适的工频耐压电压值和测试时间，以保证有效的实验结果。
2.实验过程中应严格按照操作规程进行，保持仪器设备和试验场地的整洁有序。
3.实验时要严格按照安全操作要求操作，确保操作人员的人身安全。
4.在实验开始前和实验结束后，对实验设备进行外观检查，确保设备完好无损，绝缘部分没有破损和污染。
5.在实验时，应记录实验结果和实验过程中的任何异常现象。
如发现异常现象，应及时停止实验，排除故障后再进行实验。
四、实验结果评估根据实验结果，评估被测设备的绝缘性能。
经过工频耐压实验后，设备应保持无明显破损和击穿现象，同时绝缘电阻也应在规定范围内。
工频耐压测试仪操作规程
余姚市电控电器三厂企业标准Q B-J-N Y-2011 CC2672B型工频耐压测试仪操作规程余姚市电控电器三厂2011-12-25发布2011-12-25实施编制：朱林桥审核：施关兴批准：杭宝莲CC2672B型工频耐压测试仪操作规程1、主题内容与适用范围本标准规定了CC2672B型工频耐压测试仪的操作和维护方法。
本标准适用于本厂产品的例行和确认检验，作为YLB-10型漏电保护插头工频耐压试验的必要手段；本标准适用本厂技质部及例行和确认检验的检验人员。
2、CC2672B型工频耐压测试仪的操作规程2.1面板示意图2.1.1后面板示意图：CC2672B型工频耐压测试仪操作规程2.1.2前面板示意图：2.1.4面板功能说明（以下分别用代码说明）1表示---电源总开关2表示---“启动”开关，按下此开关，仪器进入测试状态，测试灯亮。
3表示---“复位”开关，按下此开关，仪器恢复到待测试状态，此时无高压输出。
4表示---遥控接口，遥控测试时的接口。
5表示---“高压调节”旋钮，用来调节测试电压大小。
6表示---高压输出端。
7表示---仪器测试接地端，测试时将此端接地及被测试件一端。
8表示---“超漏灯”当仪器检测的漏电流超过设定值时即为CC2672B型工频耐压测试仪操作规程超漏，此时超漏灯亮，并发出报警声，仪器的输出电压被切断，此时应按下复位按钮，并将电压调节旋钮逆时针回到底，准备下次测试。
9表示---“测试灯”当仪器启动测试时此灯亮。
10表示---三位半数字电压表，指示输出电压值。
11表示---三位半数字电流表，指示漏电流。
12表示---定时表，二位数字显示定时时间。
13表示---定时拨盘开关，调节此可设定定时时间。
14表示---漏电流预置电位器，按下预置/测试开关，可调节此电位器，预置漏电设定，并在电表上显示。
15表示---预置/测试开关，按下此开关为预置状态，反之为测试状态。
16表示---漏电流量程，此档为0～2mA/2～20mA，17表示---漏电流量程，此档为100mA档。
耐压测试仪、调压器安全操作规程
安全操作规程（参考）
耐压测试仪安全操作规程
1、连接被测体时，必须保证高压输出为“0”及在“复位”状态。
2、各种开关的使用勿用蛮力。
3、耐压测试操作者在操作中应注意力集中，出现问题时应先关掉电源再处理问题。
4、测试时仪器接地端与被测体要可靠相接，严禁开路。
5、避免输出地线与交流电源线短路，以免外壳带高压造成危险。
6、避免高压输出端与地短路，以防发生意外。
7、排除故障时，须切断电源。
安全操作规程（参考）
调压器安全操作规程
1、外壳保护接地（零）连接正确，牢固可靠。
2、调压器使用在干燥、少尘的场所，避免水等流体的溅入。
3、调压器的调压旋钮不准用猛力旋转。
4、不准用手只拿住调压器旋钮来提拿调压器。
5、保证调压器及周围的整洁，在它周围不准堆放有可能碰及调压器内部而损坏调压器的电线等金属物品。
6、有物掉入调压器内部或出现不正常响声、气味、温度等情况时，应立即切断电源，待故障排除后再准使用。
2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
余姚市电控电器三厂企业标准
Q B-J-N Y-2011 CC2672B型工频耐压测试仪
操
作
规
程
余姚市电控电器三厂2011-12-25发布2011-12-25实施编制：朱林桥审核：施关兴批准：杭宝莲
CC2672B型工频耐压测试仪操作规程
1、主题内容与适用范围
本标准规定了CC2672B型工频耐压测试仪的操作和维护方法。
本标准适用于本厂产品的例行和确认检验，作为YLB-10型漏电保护插头工频耐压试验的必要手段；本标准适用本厂技质部及例行和确认检验的检验人员。
2、CC2672B型工频耐压测试仪的操作规程
2.1面板示意图
2.1.1后面板示意图：
CC2672B型工频耐压测试仪操作规程
2.1.2前面板示意图：
2.1.4面板功能说明（以下分别用代码说明）
1表示---电源总开关
2表示---“启动”开关，按下此开关，仪器进入测试状态，测试灯亮。
3表示---“复位”开关，按下此开关，仪器恢复到待测试状态，此时无高压输出。
4表示---遥控接口，遥控测试时的接口。
5表示---“高压调节”旋钮，用来调节测试电压大小。
6表示---高压输出端。
7表示---仪器测试接地端，测试时将此端接地及被测试件一端。
8表示---“超漏灯”当仪器检测的漏电流超过设定值时即为
CC2672B型工频耐压测试仪操作规程
超漏，此时超漏灯亮，并发出报警声，仪器的输出电压被切断，此时应按下复位按钮，并将电压调节旋钮逆时针回到底，准备下次测试。
9表示---“测试灯”当仪器启动测试时此灯亮。
10表示---三位半数字电压表，指示输出电压值。
11表示---三位半数字电流表，指示漏电流。
12表示---定时表，二位数字显示定时时间。
13表示---定时拨盘开关，调节此可设定定时时间。
14表示---漏电流预置电位器，按下预置/测试开关，可调节此电位器，预置漏电设定，并在电表上显示。
15表示---预置/测试开关，按下此开关为预置状态，反之为测试状态。
16表示---漏电流量程，此档为0～2mA/2～20mA，
17表示---漏电流量程，此档为100mA档。
18表示---定时/手动开关，按下此开关为定时测试，反之为手动测试。
19表示---AC/DC转换开关，此开关按下为DC，.
20表示---总电源保险.。
