彩色电视机维修步骤
电视机维修步骤【详细介绍】
点开这篇文章，是不是家里的电视机出现问题了。
不要急，下面就分享一些专业的维修电视机的方法，那就一起来看看吧！一、维修电视机方法1、电视机出现假焊现象是电视机出现故障比例中比较大的一个问题。
电视机出现假焊现象时的表现为电视机在工作时时好时坏，用手拍击电视的时候电视机最常出现这样的问题，这就是因为电视机假焊所引起的。
在进行维修的时候可以先用把电路板翻过来的办法寻找假焊点，使用这一方法重点寻找的就是电流比较大，温度比较高的元件，在它的假焊点会出现一圈裂痕。
第二种方法就是将电路板平放，用螺丝刀和绝缘棒按压在电路板的某处，在压到时，这一地点就会出现明显的变化，这就证明假焊的元件就在附近。
2、电视机电解电容损坏时会出现一下情况：电视机完全的失去容量或者它的容量变小，电视机出现轻微漏电的现象。
电视机在漏电的同时也出现了容量变小或者是失去容量的现象，在解决这一问题时可以先检查电视机的电容是否损坏或者是漏液。
同时再检查电容是否出现鼓起的现象，之后再摸一下电视机的电解电容是不是出现发热烫手现象，在彩色电视机维修中遇到这些问题就说明你的电视机的电容应该进行更换了。
3、电视机的半导体器件出现损坏的现象。
一般电视机的半导体损坏是因为电视机的二极管和三极管出现了短路或是开路。
同时还有半导体器件的热稳定性下降和NP结特性变差的现象。
在检查电视机的半导体器件损坏时可以用指针的万用表进行测量，使用万用表的小阻值档在路测量能够忽略部分的外围电阻对PN结电阻的影响，在彩色电视机维修中，这一方法能够直接发现特性变坏的管子，更加的准确。
4、电视机集成电路的损坏。
电视机集成电路损坏时它的任何部件都不能正常的进行工作。
集成电路损坏时有两种情况：彻底损害和热稳定性不好。
集成电路彻底损坏时可以更换一个新的集成电路。
如果怀疑是集成电路热稳定性不好，需要用无水的酒精进行电路的冷却，故障出现推迟或者是不在发生时，就能说明是集成电路的热稳定性出现故障。
CRT彩色电视机的电源电路检修要诀
电源维修并不难，维修步骤记心间；打开机壳观保险，严重烧黑莫急换！
整流滤波有短路？调整大管可击穿？消磁电阻是否坏？仔细检查准过关！
保险完好往下查，+B、300测测看，滤波电容如存电，先把启动电阻换；
脉宽调整ቤተ መጻሕፍቲ ባይዱ电解，罪魁祸首不一般，为了保险又起见，当机立断全部换。
测完初级次级观：负载短路不一般，稳压保护和行变，行管逆程和偏转，
保护电路是关键，随意断开有危险；如果实在不好找？换上模块试试看，
电源故障准了然！
彩电自动搜台不记忆或漏存故障的检修步骤和方法
彩色电视机维修方法

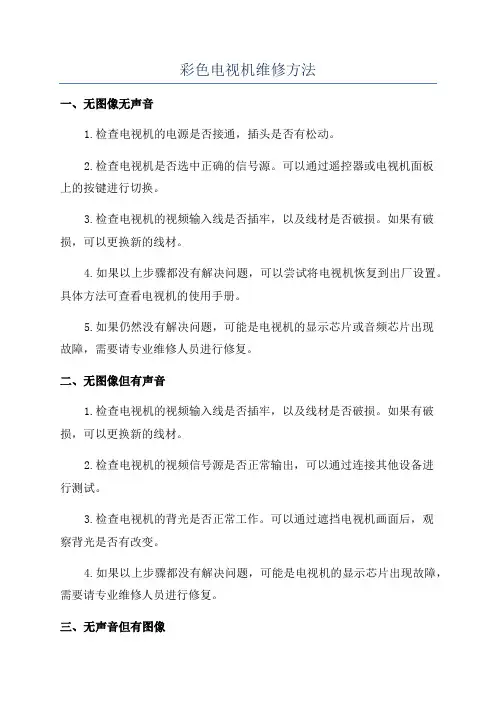

彩色电视机维修方法一、无图像无声音1.检查电视机的电源是否接通，插头是否有松动。
2.检查电视机是否选中正确的信号源。
可以通过遥控器或电视机面板上的按键进行切换。
3.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
4.如果以上步骤都没有解决问题，可以尝试将电视机恢复到出厂设置。
具体方法可查看电视机的使用手册。
5.如果仍然没有解决问题，可能是电视机的显示芯片或音频芯片出现故障，需要请专业维修人员进行修复。
二、无图像但有声音1.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
2.检查电视机的视频信号源是否正常输出，可以通过连接其他设备进行测试。
3.检查电视机的背光是否正常工作。
可以通过遮挡电视机画面后，观察背光是否有改变。
4.如果以上步骤都没有解决问题，可能是电视机的显示芯片出现故障，需要请专业维修人员进行修复。
三、无声音但有图像1.检查电视机的音频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
2.检查电视机的音频输出是否正常，可以通过连接耳机或音响进行测试。
3.检查电视机的音量设置是否为0，可以通过遥控器或电视机面板上的按键进行调节。
4.如果以上步骤都没有解决问题，可能是电视机的音频芯片出现故障，需要请专业维修人员进行修复。
四、彩色不艳或呈现异常色彩1.检查电视机的色彩设置是否正常，可以通过遥控器或电视机面板上的按键进行调节。
2.检查电视机的视频输入线是否插牢，以及线材是否破损。
如果有破损，可以更换新的线材。
3.检查电视机的视频输出是否正常，可以通过连接其他设备进行测试。
4.如果以上步骤都没有解决问题，可能是电视机的视频芯片出现故障，需要请专业维修人员进行修复。
以上是一些常见的彩色电视机故障及其维修方法。
在维修电视机时，需要注意安全，遵循电器使用规范，并请专业人员修复复杂的故障。
通过正确维修和保养，可以延长电视机的使用寿命，提供更好的观影体验。
彩色电视机检修精要
彩色电视机检修精要
彩色电视机是家庭娱乐中不可或缺的一部分。
然而，由于使用时间长、使用环境复杂等因素，彩色电视机也会出现故障。
为了让彩色电视机能够正常工作，需要进行检修。
本文将介绍彩色电视机检修的精要内容。
一、常见故障及检修方法
1. 显示屏无法显示
可能原因：显示屏、显示屏驱动电路、主板、电源等组件故障。
检修方法：检查显示屏及其驱动电路是否损坏；检查主板是否存在短路、断路等问题；检查电源是否正常。
2. 画面出现杂音
可能原因：天线损坏、信号干扰、音视频输出线缆损坏等。
检修方法：检查天线是否正常；检查信号是否受到干扰；更换音视频输出线缆等。
3. 画面出现颜色失真
可能原因：色彩系统出现问题、显像管损坏等。
检修方法：检查色彩系统是否正常；更换显像管等。
二、检修工具及注意事项
1. 检修工具
常用的检修工具包括万用表、示波器、频谱仪等。
2. 注意事项
在进行彩色电视机检修时，需要注意以下事项：
(1) 在检修前需要了解彩色电视机的基本知识和工作原理。
(2) 在检修时需要严格按照操作步骤进行。
(3) 在检修过程中需要注意安全，避免触电、高温等危险。
(4) 在检修时需要注意保护彩色电视机各组件，避免损坏。
综上所述，彩色电视机检修是一项比较复杂的工作，需要专业知识和技能。
在进行检修时，需要注意安全、保护彩色电视机各组件，避免不必要的损坏。
彩色电视机维修方法
（1）从各方面了解故障的症状。在接到一台待修的彩色电视机时，首先要向用户问明 故障现象，使用环境和故障发生前的征兆（特别要问明机内是否有冒烟、异味、爆响等异常 情况发生，以判断机内是否有短路性故障），是否经他人修过等；然后进行外部检查，如检 查天线、外部引线是否正常；若机内无短路性故障，一般还应通电试机。通电后，首先要关 注机内是否有冒烟、异味、爆响等异常情况发生，如有应立即切断电源；如没有发现异常情 况，应仔细观察光栅、图像、颜色和伴音存在的缺陷，并调节电视机外部的有关旋钮、按键 以及遥控器有关按键，看故障症状是否变化。 （2）根据症状推断故障电路的大致范围。推断故障电路的大致范围时要根据彩色电视 机电路的工作原理、电路图以及信号流程图进行分析，才能做出正确的判断。具体方法将在 “彩色电视机故障的分类”中介绍。 （3）检查故障电路，缩小故障范围。一般需要灵活运用各种检查法，才能逐步缩小故 障范围，当故障缩小到某一单元电路后，再通过各种测试手段最终找到故障元件。 （4）找出故障元件，用合格的元件更换。 （5）进行必要的调整。 （6）检查修复后的机器是否正常工作，即试机。
2
管的整个图像通道。 （4）检查彩色图像 黑白图像正常后，再检查彩色是否正常（色饱和度调至适中位置）。判断彩色是否正常 的标准是①彩色的浓度与色调要正确；②彩色应均匀；③屏幕中央及边缘均要求会聚良好； ④无爬行现象。 彩色方面的故障一般发生在色度处理电路（包括色度通道和副载波恢复电路）、基色矩 阵电路、显像管电路。 （5）检查伴音 由于伴音信号要经过公共通道，经视频检波后产生第二伴音中频信号，因此伴音方面的 故障检修应该在图像故障检修完毕后进行。 （6）检查系统控制 遥控彩色电视机的二次开机、搜台、音量、亮度等调节都受微处理器的控制，故在检修 图像、彩色、伴音等方面的故障时，往往是在确认故障现象时就要操作遥控器或本机按键， 进行一些必要的状态转换和有关项目的调整，这同时也就检查了系统控制的功能，但有时也 需要单独检查遥控、面板控制功能是否正常，一般在维修前进行检查，维修后也应进行检查。 应注意的是，并不是每一台故障机都要按以上顺序进行检修，对于有些显而易见的故障 （如有图像但无伴音、爬行等故障），故障范围很清楚，就不必再按以上顺序进行，可以直 接去检修相关电路。
彩色电视机维修项目四扫描电路的检修
工具与设备的使用
使用适当的工具
在进行扫描电路检修时，应使用适当 的工具，如螺丝刀、万用表等，以确 保检修工作的准确性和安全性。
确保工具完好
遵循操作规程
在使用工具和设备时，应遵循操作规 程，避免因误操作导致设备损坏或安 全事故。
在使用工具前，应检查工具是否完好 无损，如有损坏应及时更换或维修。
防止二次故障的出现
扫描电路的组成与工作原理
组成
扫描电路主要由行振荡器、场振荡器 、行输出级、场输出级等部分组成。
工作原理
行振荡器产生行扫描信号，经行输出 级放大后驱动显像管的水平扫描；场 振荡器产生场扫描信号，经场输出级 放大后驱动显像管的垂直扫描。
扫描电路常见故障及原因
01
02
03
04
故障一
图像失真或扭曲。原因：行、 场同步信号不正常或调整不当
电阻测量
通过测量电路中元件的电阻值 ，检查元件是否正常，是否存 在开路或短路现象。
波形检测
使用示波器检测关键信号的波 形，如行、场同步信号等，判 断信号是否正常。
替换法
对于可疑元件，可以使用同型 号的元件进行替换，以确定元
件是否损坏。
故障排除与修复步骤
诊断故障
根据检测结果，确。原因：扫描 信号幅度不稳定或频率不正确
。
故障三
图像出现水平或垂直亮线。原 因：行、场输出级故障或显像
管损坏。
故障四
图像偏移。原因：扫描电路的 调整不当或显像管老化位移。
02
扫描电路检修流程
检修前的准备工作
准备工具
准备适当的工具，如螺 丝刀、万用表、焊台等， 确保工具完好、准确。
在检修过程中，首先需要检查水平输出电路和场扫描电路的元件是否正常，如 发现异常，需要更换损坏元件。同时，还需要检查电源电压是否正常，以及行 输出变压器是否正常工作。
彩色电视机的维修方法
彩色电视机的维修方法彩色电视机是我们日常生活中常见的电器设备，然而，由于种种原因，彩色电视机在使用过程中也会遇到各种故障和问题。
本文将介绍一些常见的彩色电视机故障及其维修方法，帮助读者更好地解决电视机故障。
一、无法开机如果彩色电视机无法正常开机，首先需要检查电源线是否连接稳固。
如果电源线连接正常，那么可能是电源故障导致的问题。
可以尝试将电视机插入其他正常工作的插座进行测试，如果能够恢复正常开机，说明原插座出现故障。
如果依然无法开机，可以考虑更换电源线或者联系专业的维修人员进行检修。
二、无图像显示当彩色电视机开机正常，但无法显示图像时，首先要检查视频信号线是否连接正确。
如果信号线连接正常，那么可以尝试更换其他设备，如DVD播放器或游戏机，检查电视机是否能够显示其他设备的图像。
如果可以显示其他设备的图像，说明电视机本身没有故障，可能是信号源设备出现了问题。
如果仍然无法显示图像，可以考虑进行以下维修方法：1. 调整亮度和对比度：有时候，亮度和对比度设置不当会导致图像无法正常显示。
可以尝试在电视机的菜单设置中调整亮度和对比度参数，看看是否能够解决问题。
2. 检查电缆和接口：请确保视频信号线没有损坏，并且插头与电视机或信号源设备的接口连接牢固。
如果有必要，可以尝试更换视频信号线。
3. 重置电视机设置：有时候，电视机的设置可能出现故障，可以尝试进行电视机设置的重置，将其恢复到出厂设置。
4. 联系维修人员：如果经过以上方法仍无法解决问题，建议联系专业的维修人员进行检修，避免自行拆解电视机造成更大的损坏。
三、颜色失真或偏色彩色电视机在使用一段时间后，可能会出现颜色失真或偏色的情况。
这可能是因为电视机的彩色信号处理电路出现了故障。
以下是一些解决方法：1. 调整色彩设置：尝试在电视机的菜单设置中调整色彩参数，如饱和度和色调，看看是否能够纠正颜色失真或偏色的问题。
2. 清洁屏幕和光柱：彩色电视机屏幕上的灰尘或污垢也可能导致颜色失真或偏色。
彩色电视机维修方法
调谐控制电压输出
CHT0807
长虹CN－9机芯控制系统电路框图
（
4
四、开关电源故障检修 1.掌握开关电源各单元电路的分类方法，学会划分主要电路和次要电路 主要电路： 稳压电路，振荡电路，交流220V和电源输出端整流滤波电路。 次要电路：过流、过压、过热、欠压保护电路，恒流驱动电路、待机控制电路。
五、图像信号处理电路故障检修 1.图像信号处理电路组成
5.代换法 代换法指采用元件替换的方式，对所怀疑的元件进行替换。由于代换法维修，并没有完全锁定故障在所替换的元件上，仅是怀疑而已，所以，代换法换下的元件并不一定存在故障，彩电维修中，代换法只在故障存在不确定性的情况下使用。
6.调试法 调试法指通过调试恢复电视机原有工作状态。调试法通常用于光栅白平衡和会聚调试。也可用于对故障范围进行确定。 7.开、短路法 电路中某些元件或单元电路，属于辅助电路或开、短路后，不影响电路的工作状态和造成其它元件损
2.掌握主要电路和次要电路在开关电源中的作用 主要电路的作用是产生振荡脉冲信号，对脉冲信号进行放大，通过变压器的互感作用和整流滤波电路向负载电路提供稳定的直流电压。 次要电路的作用是提高开关电源的稳定性、可靠性和电源电压的适应范围，避免开关电源和负载电路出现异常情况时扩大故障范围。
3.掌握不同开关电源主要电路和次要电路在开关电源中的工作状态 在有独立副电源的彩色电视机中，开关电源中的主要电路和次要电路，在电视机工作在待机时均不工作，在无独立副电源的彩色电视机中，开关电源中的振荡电路、稳压放大电路和待机控制电路处于工作状态，其余电路不工作。 电视机工作中正常工作状态时，次要电路不工作（相当于从电路中断开）。
（5）字符形成电路 作用：形成与电视机工作状态一致的文字信号，送往RGB基色信号处理电路。 故障现象：屏幕上无字符显示或显示的字符不正常（如字符位置不正常或字符变小等）。 故障检测点：字符显示所需要的条件 字符振荡电路和字符定位脉冲输入电路（行、场脉冲）。
彩色电视机故障检修技术
彩色电视机故障检修技术彩色电视机是人们生活中不可或缺的家庭娱乐设备之一。
然而，就像其他任何电子设备一样，彩色电视机也可能出现故障。
在遇到彩色电视机故障时，一些简单的检修技术可以帮助我们找出问题并解决它们。
首先，检查电源和连接线是否正常。
确保电视机插头正确插入电源插座，并且电源插座工作正常。
如果使用电源线连接电视机，请确保线路没有断裂或损坏。
其次，检查电视机的视频输入。
如果您使用的是有线电视或卫星电视接收器，请确保电视机与接收器的连接正常。
使用HDMI线缆或RCA线缆连接时，请检查线缆是否插入正确的接口，并且没有松动。
如果发现接线连接不良，重新插拔线缆可能会解决问题。
如果以上步骤没有解决问题，您可以尝试重新启动彩色电视机。
将电视机断电一分钟，然后再重新插入电源。
这个简单的操作可以消除某些临时故障，并恢复电视机的正常运行。
如果电视机仍然无法正常显示彩色画面，可能存在图像问题。
请检查彩色电视机的亮度、对比度和色彩设置是否正确。
您可以尝试调整这些设置，看看是否有任何改变。
此外，还可以尝试通过菜单系统进行重置，恢复电视机到出厂设置。
如果没有改变，可能需要考虑彩色电视机的硬件问题。
此时，建议寻求专业的维修帮助。
技术人员可以通过更深入的检查来确定故障的具体原因，并提供相应的修理方案。
总之，彩色电视机故障的检修技术可以帮助我们找出问题所在，并尝试解决它们。
然而，如果问题无法通过简单的检修步骤解决，最好寻求专业的维修帮助，以确保问题得到正确的解决。
彩色电视机是现代家庭娱乐的重要组成部分。
它带给我们丰富多彩的视觉享受，让我们可以在家中舒适地享受电影、电视剧和游戏。
然而，当彩色电视机出现故障时，我们常常感到苦恼。
下面将继续介绍一些彩色电视机故障检修技术，希望对您有所帮助。
1. 检查电源与电源线路彩色电视机无法开机或无显示时，首先应检查电源插头是否正确连接，电源插座是否工作正常。
有些电视机背后的电源开关需要打开才能供电。
彩色电视机行电路分析及故障排除
01
02
03
检查电源插头是否牢固连接， 电源开关是否正常。
检查行输出变压器是否正常， 有无短路或断路。
04
05
检查行管、行输出变压器初 级有无短路。
光栅模糊、图像抖动、行线性不良
总结词：电视机显示的图像模糊、抖动 或行线性不良，可能是聚焦电压异常或 行输出变压器故障。
检查行管、行输出变压器初级有无短路 。
检查电源输入、整流、 滤波和稳压电路，确保 元件正常且连接良好。
电源过热
检查散热片是否清洁， 通风是否良好，以及电
源变压器是否过热。
电源噪声
检查整流器、滤波电容 和电源变压器是否正常， 排除元件虚焊或损坏的
情况。
总结词
扫描电路故障可能导致图像无 法正常显示，需要仔细检查扫
详细描述
控制电路主要由微处理器、解码器、调制器等元件组成。微处理器根据输入的信号和指令，协调各部分的工作， 确保电视机正常工作。解码器负责对模拟信号进行解码，转换为数字信号；调制器则将数字信号调制到高频载波 上，以便传输。
03
彩色电视机行电路故障排除
电源电路故障排除
总结词
电源无输出
电源电路是电视机正常 工作的基础，故障排除 应首先从电源电路开始。
将行振荡器和行激励器分 开设置，结构简单，但调 试较为困难。
集成式行电路
将行振荡器和行激励器集 成在一个芯片中，调试方 便，但结构复杂。
开关电源式行电路
采用开关电源技术，效率 高、体积小、重量轻，但 价格较高。
02
彩色电视机行电路分析
电源电路分析
总结词
电源电路是彩色电视机的重要组成部分，负责提供稳定的直流电压，确保电视 机正常工作。
彩色电视机维修技术
用于检测电视机电路和元件的电压、电流和 电阻等参数，建议选择数字万用表。
钳子
用于拆卸和连接电视机内部的电线和插头， 建议选择细尖钳。
电烙铁
用于焊接电视机内部的电路板和元件，建议 选择调温烙铁。
必备材料清单
焊锡丝
用于焊接电路板和元件，建 议选择直径适中、质量可靠
的焊锡丝。
1
焊锡膏
用于提高焊接质量和效率， 建议选择活性强、热稳定性
彩色电视机维修技术
汇报人： 日期:
目录
• 彩色电视机基本原理 • 常见故障及排查方法 • 维修工具与材料选择 • 拆卸与组装技巧 • 故障诊断与排除实例 • 维护保养建议与预防措施
01
彩色电视机基本原理
彩色电视机工作原理
光栅扫描
通过电子枪发射电子束，经过偏转线圈控制扫 描路径，形成光栅。
信号调制
电源板拆卸
解开固定螺丝、断开连接线、取下电源板。
主板拆卸
解开固定螺丝、断开连接线、取下主板。
组装流程及要点
组装流程
安装主板、连接电源板、安装显示屏、合上外壳、测试电视 功能。
要点
确保部件完好、正确连接排线、固定螺丝适中拧紧、避免损 坏电路板和显示屏。
05
故障诊断与排除实例
实例一：图像闪烁问题处理
可能是音频线连接不良、音频处理电路故障或扬声器损坏。
处理方法
首先检查音频线是否连接稳固，更换音频源进行测试。若问题依旧，则需要拆开电视机检查音频处理电 路和扬声器，修复或更换损坏元件。
实例三：电源故障导致开机无反应
故障现象
故障原因
处理方法
电视机无法开机，无任何反应 。
可能是电源线连接不良、电源 开关损坏或电源电路故障。
彩色电视机原理与维修
彩色电视机原理与维修引言彩色电视机是当代家庭娱乐的重要组成部分，它通过显示图像和声音来传达信息，给我们带来了丰富多样的视听体验。
本篇文档将介绍彩色电视机的工作原理以及常见的维修方法，以便读者对彩色电视机有更深入的了解并能够进行一些基本的维修。
一、彩色电视机工作原理彩色电视机的工作原理可以分为图像处理和声音处理两部分。
图像处理彩色电视机的图像处理部分主要包括图像接收、信号解调、信号处理和图像显示四个步骤。
1.图像接收：彩色电视机通过天线或有线输入接收电视信号，这些信号包含了图像信息、音频信息和其他附加信息。
2.信号解调：彩色电视机将接收到的信号进行解调，从中提取出图像亮度（亮度信号）和彩色信息（色度信号）。
3.信号处理：亮度信号和色度信号经过处理后被分别送往亮度电路和彩色电路。
亮度电路处理亮度信号，获得灰度信息；彩色电路将色度信号分成R、G、B三个分量，然后再进行调整和合成。
4.图像显示：通过电子枪扫描管（CRT）显示图像，电子束扫描的速度和强度由亮度信号控制，R、G、B三个分量的强度比例由彩色信号控制，从而实现彩色图像显示。
声音处理彩色电视机的声音处理部分主要包括音频接收、信号放大和扬声器输出三个步骤。
1.音频接收：彩色电视机从接收到的信号中提取出音频信息。
2.信号放大：将提取到的音频信号进行放大处理，然后送往扬声器。
3.扬声器输出：扬声器将放大后的音频信号转换成声音，进行播放。
二、彩色电视机常见问题与维修方法彩色电视机在使用过程中可能会遇到一些常见问题，接下来我们将介绍一些常见问题以及相应的维修方法。
1. 无法开机当彩色电视机无法开机时，可能存在以下几种原因和对应的解决方法：•检查电源：首先检查电视机的电源线是否插好，并确保电源插座正常供电。
如果电源线没有问题，可能是电源板故障，在这种情况下，建议寻求专业人员维修。
•检查遥控器：如果使用遥控器进行开机，检查遥控器的电池是否正常工作，也可以尝试使用电视机上的按钮进行开机。
彩色电视机电源故障检修
彩色电视机电源故障检修摘要：针对彩电原理与维修是技工技师必考科目之一，论述了其中开关电源部分常见故障的检修方法，以帮助对其了解、掌握和应用。
关键词：电子维修技工技师电源检修彩电原理与维修是中职、高职电子技术专业必修课之一，也是电子维修技工、技师的考试科目之一，因其结构、原理较复杂，故障检修有一定难度。
整机电路中开关电源电路的故障率最高，且其工作电压高、电流大和整机其他电路关联密切，容易产生二次故障，是维修、考试中的难点，尤其是初学者往往感到无从下手。
在这里根据其故障机理及以往一些经验以一个专题的形式归纳、总结其主要检修方法、步骤。
一、开关电源始终无输出（保险管正常）的故障检修1．测开关管集电极电压为0或远低于300v，检查交流220v输入电路及整流滤波电路；若集电极电压正常，检查开关管b极电压。
2．测开关管b极电压或者在关机瞬间，用指针万用表rx1挡，黑笔接b极，红笔接热地，如听到震荡声音，说明开关振荡部分正常，是启动电路开路或断路问题。
若无声，在测发射结后，迅速将表转到电压挡，测c极电压是否快速泄放。
若是，则开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1．假负载法：断开行供电，在b+接假负载，监测b+电压（应先将电压表接到位，开机后即关机）。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查（后面将专门讲述）。
若开关电源b+正常，则变换负载或改变市电压观察b+是否稳定输出，对于直接取样电源可空载，以便更好地判断开关电源的稳定性能，若确认其良好，则故障系负载过流或保护电路动作所引起。
2．检查保护电路：当b+正常时，测b+对地阻值，看是否直流输出端对地短路。
汇佳彩电的控制电路的故障维修
控制系统原理与故障维修
（3）测量N701的13脚无复位电压，说明N701复位电路有故障。 （4）关机，检查与复位电路有关的VT702、VD703、R722～ R724、C729等元件，发现VT702与VD703已击穿； （5）更换VT702、VD702，开机检查，故障排除。
【实例2】不能搜索选台 故障分析：选台电路主要由微处理器、调谐电压产生电路、高 频头、AFT电路等组成。电视机出现选不到台的故障时，应重 点检查这几部分电路是否工作正常。
控制系统原理与故障维修
检修步骤： （1）自动搜台时，测量N701的32脚电压，由0～5V之间循环变 化，说明PWM输出正常。 （2）测量高频头的调谐电压TU端，调谐电压始终为0V，说明 在高频头和调谐电压传递通路有故障。 （3）测量VT701的VC=0V，显然调谐电压传递通路出故障了。 （4）检查有关元件R710～R718、C706～C711、VT701、N705 等，发现VT701的c-e极短路。 （5）更换V701，故障排除。
【实例2】屏幕显示绿光栅，伴有回扫线。 故障分析：根据故障现象，判断是电视机操作时误入维修状 态，并将调整项目数据调乱造成的。
控制系统原理与故障维修
检修步骤： （1）用用户遥控器先按一次“召回”键，再按住面板上“音 量一”键不放，同时再按一次“召回”键，此时屏幕显示“工 厂状态”。 （2）进入“调试状态”，屏幕上显示S和调整项目及数据。用 节目“+/-”键选择调整项目，检查项目数据，发现多个项目 数据与正常数据不符。 （3）参照汇佳彩色电视机总线资料，逐一进行恢复；调整结 束后推出维修状态。 （4）开机理及维修技术
彩色电视机原理及维修技术
控制系统原理与故障维修
汇佳彩电的控制电路的故障维修
彩电50种常见故障检修流程速查
1．检查枕形校正激励脉冲形成电路。
2．检查与枕形校正调整相关的总线数据和调整电位器
10 行幅度不足检修流程
维修提示：行幅的大小，一般是由开关电源输出电压、行输出电路中的逆程电容、S 形校正电容和枕形失真校正电路等共同决定的。行逆程电容器容量越大，行逆程扫描时间
越长，阳极高压越低，行幅越大；反之，行逆程电容器容量减小，行逆程扫描时间缩短，
2．检查时钟振荡电路是否正常。
3．检查本机键扫描电路是否存在短路漏电故障。
4．检查有无遥控指令输入。
5．检查微处理器有无开机指令输出和开关机控制电路。
6．检查微处理器性能是否良好
检查开关电源电路：测开关管C极(漏
极)无300V直流电压
1．检查市电输入电路引线与电源插头是否折断或开焊。
表7 行扫描中心偏移故障检修流程
故障现象或检查步骤
检查部位或易损元件
检查行中心控制电路
1．对于具有总线控制的彩电，要检查行中心数据的设置是否合适。
2．对于有行中心调整电路的彩电，检查行中心调整元件是否变质
检查AFC2电路
1．检查集成电路内AFC2电路引出脚有无行逆程脉冲信号输入。
2．检查行AFC2电路元器件有无性能不良
表3 光栅呈S失真。图像左右扭动检修流程
故障现象或检查步骤
检查部位或易损元件
检查300VΒιβλιοθήκη 流滤波电路 1．市电整流桥堆或桥式整流电路中四只二极管是否有1只
开路。
2．市电整流滤波电容(大于100uF／400V)有无容量减小或
失效
检查+B整流滤波电路
1．+B滤波电容器是否容量减小或失效。
彩电常见故障原因分析
第三章彩色电视机常见故障原因分析第一节彩色电视机检修基础一、普通摇控彩色电视机检修基础电视维修的顺序是：光、图、声、色。
维修的原则是：先易后难，先简后繁。
修机过程：检测、分析、判断、推理。
修机实质：修机修状态。
当前状态如何，通过三极管的三个电极电压反映出来；状态正确与否，取决于三路一管。
例如，末级视放正常工作在放大状态，必然有电流流过集电极负载电阻Rc，故集电极电压必然会低于190V的供电电压（正常降50V左右电压），若测出Vc=190V,说明没有电流流过Rc, 三极管处于截止状态；若测出Vc=2.2V（或100V左右）,说明流过Rc的电流太大，三极管处于饱和状态。
再如，电源电路和行扫描电路的实质都是振荡器，三极管必须在三种状态中不断轮换，它们基极与发射极之间的电位差即Vbe=Vb-Ve 只有这两种可能：负数或浅正偏（0.2V左右），否则，就是状态不对。
此时，只要检测Vb、Ve的值就能马上发现问道。
修机就象公安人员破案，必须根据蛛丝马迹，逐步缩小范围，并使用各种行之有效的方法，直至找出犯罪嫌疑人。
电视维修故障部位压缩的步骤是：一部: 指机器的某一部分, 就电视机而言可分为高频调谐器、中频通道、同步扫描电路、解码电路、电源及显像管附属电路等部分。
当电视机出现故障后, 先应判断故障在其中的哪一部分，从而确定故障的大致范围。
二级: 一般来说一个部分由几级电路组成。
如行扫描电路中就有振荡级、激励级和输出级。
已判断出故障在行扫描电路部分, 那就需要进一步确定故障在振荡级、激励级或输出级。
三路: 每一级电路均由几个具体回路组成。
如对某级晶体管放大电路来讲, 就有偏置电路、发射极电路、集电极电路等不同的回路。
具体可根据检修的需要来划分。
因此, 当故障确定到某级后, 还需将这种故障确定在该级的某具体电路, 使故障范围进一步缩小。
四点: 指故障所在点, 它包括元器件、引线、焊点等。
总之, 凡是可能造成故障的实际结构上所有的点均应包括在内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（5）字符形成电路
作用：形成与电视机工作状态一致的文 字信号，送往RGB基色信号处理电路。 故障现象：屏幕上无字符显示或显示的 字符不正常（如字符位置不正常或字符 变小等）。 故障检测点：字符显示所需要的条件 字符振荡电路和字符定位脉冲输入电路 （行、场脉冲）。
存在故障的理由：屏幕上不能显示规定的 字符。 故障检修步骤：字符振荡电路或总线数据 调整 行场定位脉冲。
波段电 压形成
遥控接 收器 本机 键盘 存贮器 电台识 别信号
工作状态预置 亮度 色度 对比度 2C总线 I 音量 微处 色调 等 理器 调谐 电源 模拟量 静音 等 字符输出 图 d
波段电 压形成
遥控接 收器 本机 键盘 存贮器
波段电 压形成
I2C总线
微处
工作状态预置 调谐 亮度 色度 对比度 音量 电源 视频切换 等
现明显的异味，维修中只要找到发 出异味的元件，就能确定出故障部 位。
2.电压测量法 电压测量法就是利用三用表，对 电视机相关电路直流电压进行测量， 将所测电压与正常工作参考电压进 行比较，根据比较结果确定故障范 围。采用电压测量法对彩电故障进 行维修时，对信号处理电路的故障 判定，要注意静态（无信号）和动 态（接收信号）两种不同情况。
数据，或微处理器不能进入正常工作状 态。 检修步骤：存贮器电源电压 与微 处理器之间的信息传输线 存贮器。
（3）本机键盘 作用：形成本机键控所需要的各种控制 电压。 故障现象：微处理器无法由待机状态进 入正常工作状态，或电视机自动转换工 作状态。 关键检测点：断开与本机键盘相接的微 处理器引脚。 存在故障的理由：微处理器不能从待机
5.代换法 代换法指采用元件替换的方式， 对所怀疑的元件进行替换。由于代 换法维修，并没有完全锁定故障在 所替换的元件上，仅是怀疑而已， 所以，代换法换下的元件并不一定 存在故障，彩电维修中，代换法只 在故障存在不确定性的情况下使用。
6.调试法 调试法指通过调试恢复电视机原 有工作状态。调试法通常用于光栅 白平衡和会聚调试。也可用于对故 障范围进行确定。 7.开、短路法 电路中某些元件或单元电路，属 于辅助电路或开、短路后，不影响 电路的工作状态和造成其它元件损
“触”指通过手与元器件的接触 感觉，对故障进行判定。“触”是 通过元器件的温度与正常温度相比 较来确定某部分电路是否存在故障 的。“触”通常用于电路中有元器 件冒烟或过流损坏的故障判定。 “听”指通过聆听机内发出的异 常声响，来进行故障判定。彩色电 视机中的开关电源、行输出电路， 由
于工作在高频、高压状态，出现高 频振荡或高压异常，机内均可能出 现异常叫声。不论电视机有无光栅， 均可通过“听”的方式，确定出故 障部位。 “嗅”指通过机内出现的异味进 行故障判定。彩色电视机中某些元 件（如行输出变压器击穿、电阻烧 毁、高压帽打火等）出故障，机内 会出
3.电阻测量法 电阻测量法分在路电阻测量和断 开电阻测量两种方式。与电压测量 法一样，采用电阻测量法对故障进 行维修时，也应当以正常状态下的 标称电阻作为参考电阻。
4.波形测量法 波形测量法就是利用示波器，对 电视机相关电路的脉冲信号进行测 量。利用波形测量法，对电视机进 行故障判定时，能提高故障判定的 准确性。波形测量法适合电路结构 较复杂的彩电故障维修。
（10）更换大功率管和稳压器时，原 设计有散热片的，要装上散热片， 有绝缘片的，不应当忘记装上绝缘 片。 （11）维修过程中，应当避免螺钉、 焊锡、导线头掉入机芯板内。
三、控制系统电路维修 1.掌握控制系统电路的电路结构 控制系统电路常见电路结构如图a、 b、c、d、e所示。
遥控接 收器 本机 键盘 存贮器 电台识 别信号
通电时放电，放电时，应当对显像 管防爆箍放电。 (4）更换电解电容和晶体管时，应当 注意引脚极性。 （5）行逆程电容不能做开路实验。 （6）没有找到故障点之前，不能随 意调整机内可调元件（特别是中放 电路中的中周）。
（7）故障为一条水平亮线时，应当 调低加速级电压，将亮度降低，以 免烧坏显像管。 （8）更换元件，焊接电路，应当在 断电情况下进行。 （9）拆卸视放板时，应特别小心， 严禁大角度左右上下摆动，应尽量 向后平拉，才能避免显像管抽气嘴 损坏。
状态进入正常工作状态或电视机使用过 程中全部功能失控。 检修步骤：断开本机轻触开关 断 开微处理器上的本机键盘信号输入脚。
（4）遥控接收器 作用：接收并处理遥控器发出的信号，然 后将处理后的信号送往微处理器。 故障现象：遥控失效或遥控距离不正常 关键检测点：遥控接收器输出端电压。 故障判定理由：不能满足电视机遥控方面 的技术指标。 检修步骤：用遥控器进行控制时，测量遥 控接收器输出端电压。
2.控制系统各部分电路的作用、故障现 象、关键检测点、存在故障的理由和故 障检修步骤
1）微处理器
作用：对来自本机键盘、遥控接收器、中 放和同步分离电路输来的信号进行处理， 形成并输出控制量，对被控电路实施控制， 通过改变被控电路的工作状态，按使用者 的要求对电视机工作状态进行调整。 故障现象：无控制量输出或输出的某些控 制量不正常。 关键检测点：对开关电源的控制。
第二伴音吸收、选 择和幅频特性控制
＋5V
长虹CN－9机芯控制系统电路框图
（
42
四、开关电源故障检修 1.掌握开关电源各单元电路的分类方法， 学会划分主要电路和次要电路 主要电路： 稳压电路，振荡电路，交流 220V和电源输出端整流滤波电路。
次要电路：过流、过压、过热、欠压保护 电路，恒流驱动电路、待机控制电路。
3.典型应用电路故障分析
CHT0807
I2C总线关断控制（生产制造用） 过流保护检测电压输入 本机键盘扫描控制输入 AV控制输出 TB1238AN AT24C08 L 波段电压输出 H 波段电压输出 U 波段电压输出 开关电源 静音控制输出 调谐控制电压输出
21 VSS 20 BUS－ON/OFF 19 KARA－DAT 18 PROTECT 17 KEY－IN2 16 KEY－IN1 15 AV1 14 AV0 13 AFC－IN 12 SDA1
2.掌握主要电路和次要电路在开关电源中 的作用 主要电路的作用是产生振荡脉冲信号， 对脉冲信号进行放大，通过变压器的互感 作用和整流滤波电路向负载电路提供稳定 的直流电压。
次要电路的作用是提高开关电源的稳定 性、可靠性和电源电压的适应范围，避免 开关电源和负载电路出现异常情况时扩大 故障范围。
3.掌握不同开关电源主要电路和次要电路 在开关电源中的工作状态
如电路中有无保险丝熔断，行输出 变压器击穿，电阻烧焦，电容漏液 等。 通电观察针对的是人眼所能看见 和人耳所能听见的故障。如显像管 碰极、高压打火，图像和声音不正 常等故障均可通过通电观察大致确 定出故障范围。
3 结合故障现象，确定故障范围 电视机中某个元件或某部分电路 出故障，最终会通过故障现象表现 出来。因此，利用逆向推理方法， 完全可以依据电路原理，结合故障 现象，对故障范围进行确定。
理器
模拟量
字符输出 图 e
从图中可以看出：控制系统电路的 电路结构并不完全相同，有些控制系 统电路由微处理器、存贮器、本机键 盘控制、遥控接收器、波段电压形成 五部分独立电路组成；有些控制系统 电路字符形成电路并不独立，而是集 成在微处理内部；有些控制系统电路 采用全模拟量控制输出，有些采用总 线和模拟量混合控制方式输出。
在有独立副电源的彩色电视机中，开关 电源中的主要电路和次要电路，在电视机 工作在待机时均不工作，在无独立副电源 的彩色电视机中，开关电源中的振荡电路、 稳压放大电路和待机控制电路处于工作状 态，其余电路不工作。
电视机工作中正常工作状态时，次要电 路不工作（相当于从电路中断开）。
4.在掌握电路原理的基础上，灵活应用开、 短路法和电压测量法，确定故障范围和故 障点
波段电 压形成
微处
模拟量
理器
字符 形成 图 a
视频切换 调谐 电源 亮度 色度 对比度 音量
字符输出
遥控接 收器 本机 键盘 存贮器 电台识 别信号
波段电 压形成
模拟量
微处
理器
字符输出 图 b
视频切换 调谐 电源 亮度 色度 对比度 音量 等
遥控接 收器 本机 键盘 存贮器 电台识 别信号
工作状态预置 调谐 亮度 色度 2C总线 I 对比度 微处 音量 色调 理器 等 电源 模拟量 静音 等 字符输出 图 c
4.采用不同的维修方法，找出故障点。 通过了解情况、直观观察和故障 现象分析，对可能发生故障的部位 已经有了一定的认识，下一步是采 用不同的维修方法对故障点进行进 一步的确定。
5.维修换件，恢复功能应注意的事项
5.维修过程中应注意的事项 (1） 机壳后盖与与视放电路板间距较 小，拆取后盖时，应当采取向后平 移方式，以避免与视放板相碰，造 成显像管损坏。 （2）不能随意用大容量保险丝代替 原保险丝或保险丝电阻。保险丝熔 断，应查明原因，才能通电。 （3）用放电法检查高压时，不能在
2.直观观察 直观观察包括：外观观察，机内 电路元件观察和通电后对故障现象 的观察三种形式。 外观观察主要针对机壳和显像管。 通过外观观察，可对显像管和机壳 外部损伤程度做出明确判定。 机内电路元件观察，主要检查电 路中有无元件存在明显损坏现象，
2.直观观察 （1）外观观察 外观观察主要针对机壳和显像管。 通过外观观察，可对显像管和机壳 外部损伤程度做出明确判定。 （2）机芯电路元件观察 观察电路元件时，主要检查电路 中有无元件存在明显损坏现象，
11 SCL1 10 BAND2 9 BAND1
HS0038
同步识别信号输入 小信号处理 TB1238AN
LA7910
H SYNC 8 KARA－CLK SCL0 77 POWER SDA0 6 S.ID 5 EXT－MUTE 4 MUTE KARA－ON/OFF SYS0 3 KARA－ENA SYS1 2 VT VCC 1 VSS
