第三篇建筑消防设施第六章气体灭火系统知识框架考点解析考点一：系统灭火机理气体灭火系统的灭火机理与气体灭火剂的属性有密不可分的关系，不同的灭火剂，其灭火机理各不相同（如表3-6-1所示）1，二氧化碳灭火机理主要在于窒息，其次是冷却。
2，七氟丙烷灭火机理除了窒息、冷却，还有化学抑制（并不是主要的灭火机理）3，I G541混合气体灭火机理为窒息。
考点二：系统分类和组成一、系统分类1，按使用的灭火剂分类：二氧化碳灭火系统；七氟丙烷灭火系统；惰性气体灭火系统2，按系统的结构特点分类：无管网灭火系统；管网灭火系统3，按应用方式分类：全淹没没货系统；局部应用灭火系统4，按加压方式分类：自压式气体灭火系统；内储压式气体灭火系统；外储压式气体灭火系统二、系统组成（略）考点三：系统工作原理和控制方式气体灭火系统工作原理因种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同。
一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与情性气体灭火系统当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。
另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。
（二）外储压式七氯丙烷灭火系统（与干粉灭火系统类似）控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。
第七章 建筑消防设施基础知识第七节 气体灭火系统
（三）应用场所
图书馆、（博物馆）珍品库、电子计算机 房、（变压器、配电室）、电信中心、广 电中心、喷漆线/室、飞机、船舱……
三、气体灭火系统的类型
分类：灭火剂、灭火方式、管网布置、加压方式
（一）按使用的灭火剂分类
1、卤代烷1211灭火系统 2、卤代烷1301灭火系统 3、二氧化碳灭火系统 4、IG541混合气体灭火系统 5、七氟丙烷灭火系统
1、定义： 气体灭火系统是以某些在常温、常压下 呈现气态的物质作为灭火介质，通过这些 气体在整个防护区内或保护对象周围的局 部区域建立起灭火浓度实现灭火的系统。
2、气体灭火系统的特点
优点： 灭火速度快、灭火效 率高，对保护对象无任何污损，不 导电； 缺点：一次投资大，不能扑救 固体物质深位火灾，且某些气体灭 火剂排放会影响大气环境。
3、二氧化碳灭火系统
以二氧化碳作为灭火介质，二氧化碳是惰性 气体，对燃烧具有良好的窒息作用，喷出的液态 和固态二氧化碳在汽化过程中要吸收热量，具有 冷却作用。 二氧化碳灭火系统有：高压系统和低压系统。
高压系统是指灭火剂在常温下储存的系统。
低压系统是指灭火剂在-18℃～-20 ℃储存系统。
4、IG541混合气体灭火系统
7.6.7.6 其它特殊重要设备室。
注：当有备用主机和备用已记录磁、纸介 质且设置在不同建筑中，或同一建筑中的 不同防火分区内时，7.6.7.1 条中指定的房间 内可采用预作用自动喷水灭火系统。
7.6.8 高层建筑的下列房间应设置气体灭火 系统，但不得采用卤代烷1211、1301 灭火 系统：
7.6.8.1 国家、省级或藏书量超过100 万册的 图书馆的特藏库； 7.6.8.2 中央和省级档案馆中的珍藏库和非纸 质档案库； 7.6.8.3 大、中型博物馆中的珍品库房； 7.6.8.4 一级纸、绢质文物的陈列室； 7.6.8.5 中央和省级广播电视中心内，面积不 小于120m2 的音、像制品库房。
电厂消防气体灭火系统指导书(DOC)

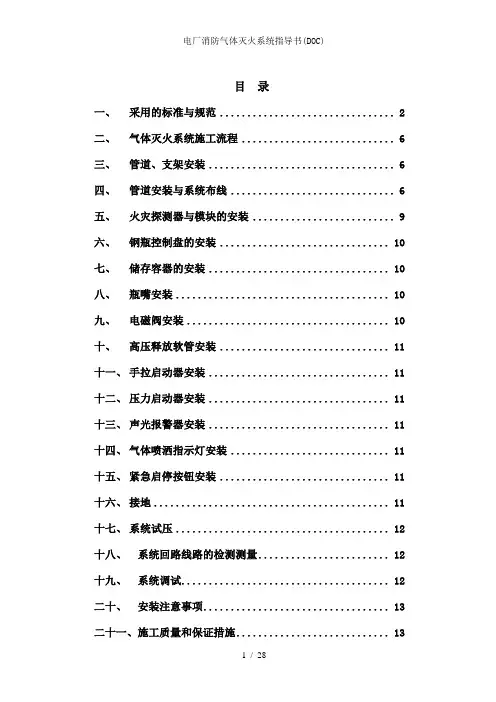

目录一、采用的标准与规范 (2)二、气体灭火系统施工流程 (6)三、管道、支架安装 (6)四、管道安装与系统布线 (6)五、火灾探测器与模块的安装 (9)六、钢瓶控制盘的安装 (10)七、储存容器的安装 (10)八、瓶嘴安装 (10)九、电磁阀安装 (10)十、高压释放软管安装 (11)十一、手拉启动器安装 (11)十二、压力启动器安装 (11)十三、声光报警器安装 (11)十四、气体喷洒指示灯安装 (11)十五、紧急启停按钮安装 (11)十六、接地 (11)十七、系统试压 (12)十八、系统回路线路的检测测量 (12)十九、系统调试 (12)二十、安装注意事项 (13)二十一、施工质量和保证措施 (13)二十二、安全文明施工措施 (14)二十三、施工现场安全生产事故应急救援预案 (15)二十四、安全危险点源辨识与控制一览表 (17)二十五、重要环境因素识别与评价一览表 (18)气体灭火系统工程施工范围：电气配电间、电缆夹层、原煤仓等设置低压二氧化碳系统；在集控楼内主要房间、汽机房和锅炉、汽机电子设备间设置IG541灭火系统；在升压站继电器保护小室设置七氟丙烷预制灭火系统气体灭火控制系统实现火灾探测和报警功能并在火灾时手动或自动使相关设备转入火灾运行模式，实现消防联动。
气体灭火控制系统由火灾报警控制器、智能感温探测器、智能光电感烟探测器与系统总线组成，消防联动系统由钢瓶控制盘、声光报警器、气体喷洒指示灯、紧急启停按钮与现场多线组成。
钢瓶控制盘通过输入输出模块与报警总线连接，接受火灾报警系统发出消防指令并返回消防动作指令。
气体火灾报警控制器安装于设于控制室内的火灾自动报警系统（含气灭联动）控制柜上；钢瓶控制盘设于钢瓶间，钢瓶控制盘自带免维护备用电池组，为紧急启停按钮等设施提供24V电源。
气体灭火系统的报警控制器可作为自动报警系统控制器的区域控制盘。
一、采用的标准与规范《火灾自动报警系统设计规范》（GB50116-2013）《火灾自动报警系统施工与验收规范》（GB50166-2007）《气体灭火系统设计规范》（GB50370-2005）《气体灭火系统施工与验收规范》（GB50263-2007）《建筑电气工程施工质量验收规范》（GB50303-2011）《工业金属管道工程施工与验收规范》（GB50184-2011）《输送流体用无缝钢管》（GB/T8163-2008）《高压锅炉用无缝钢管》（GB5310-2008）《洁净气体IG541灭火系统设计、施工、验收规范》（DB61/296-2002）主要施工机具、试验与检测设备配置低压二氧化碳气体灭火系统保护区一览表6 / 287 / 28IG541灭火气体以与七氟丙烷预制灭火系统保护区一览表8 / 289 / 2810 / 28二、气体灭火系统施工流程气体灭火控制系统的施工必须接受公安消防监督机构监督管理，应满足我国相关消防规范。
消防安全知识之气体灭火系统

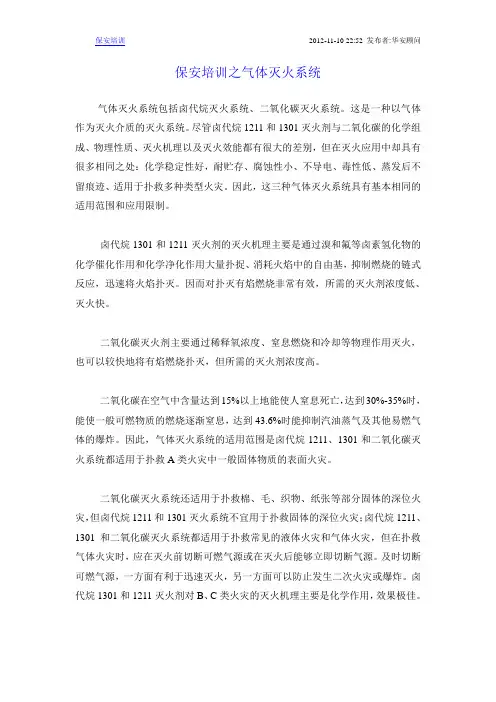

保安培训之气体灭火系统气体灭火系统包括卤代烷灭火系统、二氧化碳灭火系统。
这是一种以气体作为灭火介质的灭火系统。
尽管卤代烷1211和1301灭火剂与二氧化碳的化学组成、物理性质、灭火机理以及灭火效能都有很大的差别，但在灭火应用中却具有很多相同之处：化学稳定性好，耐贮存、腐蚀性小、不导电、毒性低、蒸发后不留痕迹、适用于扑救多种类型火灾。
因此，这三种气体灭火系统具有基本相同的适用范围和应用限制。
卤代烷1301和1211灭火剂的灭火机理主要是通过溴和氟等卤素氢化物的化学催化作用和化学净化作用大量扑捉、消耗火焰中的自由基，抑制燃烧的链式反应，迅速将火焰扑灭。
因而对扑灭有焰燃烧非常有效，所需的灭火剂浓度低、灭火快。
二氧化碳灭火剂主要通过稀释氧浓度、窒息燃烧和冷却等物理作用灭火，也可以较快地将有焰燃烧扑灭，但所需的灭火剂浓度高。
二氧化碳在空气中含量达到15%以上地能使人窒息死亡，达到30%-35%时，能使一般可燃物质的燃烧逐渐窒息，达到43.6%时能抑制汽油蒸气及其他易燃气体的爆炸。
因此，气体灭火系统的适用范围是卤代烷1211、1301和二氧化碳灭火系统都适用于扑救A类火灾中一般固体物质的表面火灾。
二氧化碳灭火系统还适用于扑救棉、毛、织物、纸张等部分固体的深位火灾，但卤代烷1211和1301灭火系统不宜用于扑救固体的深位火灾；卤代烷1211、1301和二氧化碳灭火系统都适用于扑救常见的液体火灾和气体火灾，但在扑救气体火灾时，应在灭火前切断可燃气源或在灭火后能够立即切断气源。
及时切断可燃气源，一方面有利于迅速灭火，另一方面可以防止发生二次火灾或爆炸。
卤代烷1301和1211灭火剂对B、C类火灾的灭火机理主要是化学作用，效果极佳。
二氧化碳的灭火机理主要是物理作用，对B、C类的灭火效果一般，需要高浓度；气体灭火系统都适用于扑救带电设备与电气线路的火灾。
这是气体灭火剂优良的电气绝缘性能所决定的。
气体灭火系统不适用于扑救下列类型物质的火灾：强氧化剂、含氧化剂的混合物以及能够自身提供氧而且在无空气的条件下仍能迅速氧化、燃烧的物质，如氯酸钠、硝酸钠、氮的氧化物、氟、火药、炸药、硝化纤维素等；活泼金属（D类火灾），如钠、钾、镁、钛、锆、钠钾合金、镁铝合金等；金属氢化物，如氢化钠、氢化钾等；能自动分解的物质，如某些有机过氧化物、联氨等和能发生自燃的物质，如白磷、某些金属有同化合物等。
消防气体灭火竣工资料
消防气体灭火竣工资料1.本文档提供了消防气体灭火系统竣工资料，包括系统概述、设计方案、设备清单、工程施工及验收过程等内容。
本文档旨在记录消防气体灭火系统的建设过程，为消防系统的维护和管理提供参考。
2. 系统概述消防气体灭火系统是一种先进的灭火技术，适用于电气设备、计算机机房、重要资料存储室等场所，能够有效地控制和扑灭火灾，保护重要设备和资料不受损失。
本系统采用型气体作为灭火剂，具有无毒、无残留、不导电等特点。
3. 设计方案3.1 系统布局消防气体灭火系统的布局设计根据被保护场所的特点和灭火要求进行确定。
本系统主要包括气瓶组、气体灭火装置、控制系统和报警系统四个部分。
气体灭火装置分散布置于被保护场所的关键位置，保证火灾发生时能够快速、全面地灭火。
3.2 系统参数本系统采用的气体灭火剂为，气体灭火剂的总质量为X千克，足以满足被保护场所的灭火需求。
控制系统采用智能化设计，可实现自动监测、报警和控制。
4. 设备清单下表列出了消防气体灭火系统的设备清单：设备名称数量型号气瓶组组型气体灭火装置台型控制系统1套型报警系统1套型5. 工程施工消防气体灭火系统的工程施工过程主要包括以下几个步骤：1.系统布局图纸的制定和审核，确保布局合理、安全可靠；2.气瓶组的安装和固定，确保气瓶组牢固可靠；3.气体灭火装置的安装和连接，确保装置正常运行；4.控制系统和报警系统的安装和调试，确保系统可以准确监测和控制。
6. 系统验收系统施工完成后，需要进行系统验收以保证系统的正常运行。
验收过程包括：1.系统设备和灭火装置的检查，确认设备正常运行；2.根据设计方案进行系统测试和模拟演练，验证系统的可靠性和有效性；3.提供系统建设资料和相关证明材料，包括系统布局图纸、设备合格证明等。
7.消防气体灭火系统是一种高效、可靠的灭火技术，能够有效地控制和扑灭火灾，保护重要设备和资料的安全。
本文档详细介绍了系统的概述、设计方案、设备清单、工程施工和验收过程。
消防气体灭火系统有哪些(五种消防气体灭火系统)
消防气体灭火系统有哪些（五种消防气体灭火系统）消防气体灭火系统是灭火剂以气体或液体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。
消防气体灭火系统根据灭火剂类型的不同而分为很多种，而常见的消防气体灭火系统有哪些呢？一、七氟丙烷气体灭火系统七氟丙烷气体灭火系统是一种高效能的灭火设备，七氟丙烷（HFC—227ea）灭火剂是一种无色、无味、低毒性、绝缘性好、无二次污染的洁净气体。
七氟丙烷气体灭火系统对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301气体灭火系统最理想的替代品。
七氟丙烷不含固体粉尘、油渍，是液态储存气态释放，喷放后可自然排出或由通风系统迅速排出，现场无残留物对保护对象无二次破坏。
七氟丙烷气体灭火系统的喷射时间很短，大大减少了火灾时设备的损坏度，为业主减少损失。
灭火操作简单可靠:有自动、手动和机械三种启动方式，确保了任何情况下均可灭火。
七氟丙烷气体灭火系统属于全淹没系统，可以扑救A（表面火）类、B类、C类及电器设备火灾，可用于保护经常有人的场所，特别适合保护高精度电子仪器设备和贵重物品.广泛应用于机房、配电房、档案室、贵重的工业设备、图书馆、洁净室等重点防护区的消防保护，能适应经常有人工作的防护区。
二、高压二氧化碳气体灭火系统二氧化碳是一种中等毒性的物质，当二氧化碳在空气中的浓度达到2%时，会使人产生不愉快感。
当浓度达到7%至9%时，就会造成呼吸困难，呕吐，感觉麻木，神志混乱。
当浓度达到10%时，人在此环境中停留一分钟，就会失去知觉。
其局部浓度大大超过这一浓度存在一定的危险性.国内曾经发生过多起因二氧化碳泄露至防护区人员中毒事件，目前国家相关规范已经将高压二氧化碳气体灭火系统列为不适用于经常有人工作的防护区。
高压二氧化碳气体灭火系统广泛应用于电厂、电站、轧机、印刷机、浸渍油槽、造漆、喷涂间、制药等易发生火灾的重点防护区的消防保护。
