汽车三轴五档变速器设计
三轴五档手动机械式变速器设计
1）应保证汽车具有高的动力性和经济性指标。在汽车整体设计时，根据汽车载重量、发动机参数及汽车使用要求，选择合理的变速器档数及传动比，来满足这一要求。
这台变速器具有五个前进档（包括一个超速档五档）和一个倒档，并通过锁环式同步器来实现换档。
关键词：变速器；传动比；中间轴；齿轮
Three shafttype gearbox design
Abstract
This designtask is to design a sport utility vehicle for the manual transmission FR type. This design USES the intermediate bearing type transmission, the transmission has two outstanding advantages: one is the direct transmission of high transmission efficiency, wear and tear of noise and the minimum; Second, in the center distance gear smaller still can acquire larger a transmission.
2012年5月11日~5月19日第二次修改
2012年5月20日~5月24日定稿
2012年5月25日~5月30日论文评阅小组审定论文（设计）
2012年5月26日~5月27日毕业论文（设计）答辩
专业负责人意见
签名：
年月日
哈尔滨剑桥学院
毕业设计审阅评语
一、指导教师评语
是否同意答辩：同意答辩□不同意答辩□

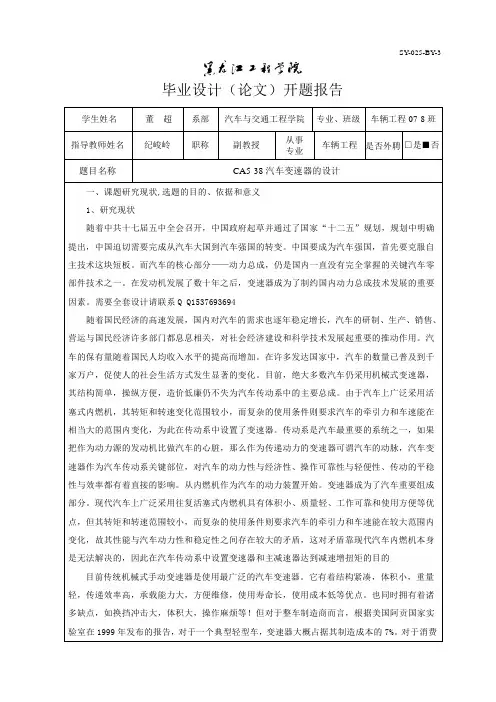

CA5-38汽车三轴五档变速器的设计
毕业设计（论文）开题报告
学生姓名 指导教师姓名 董 超 系部 职称 汽车与交通工程学院 副教授 从事 专业 专业、班级 车辆工程 07-8 班
纪峻岭Βιβλιοθήκη 车辆工程 是否外聘 □是■否
题目名称
CA5-38 汽车变速器的设计
一、课题研究现状,选题的目的、依据和意义 1、研究现状 随着中共十七届五中全会召开，中国政府起草并通过了国家“十二五”规划，规划中明确 提出，中国迫切需要完成从汽车大国到汽车强国的转变。中国要成为汽车强国，首先要克服自 主技术这块短板。而汽车的核心部分——动力总成，仍是国内一直没有完全掌握的关键汽车零 部件技术之一。在发动机发展了数十年之后，变速器成为了制约国内动力总成技术发展的重要 因素。需要全套设计请联系 Q Q1537693694 随着国民经济的高速发展，国内对汽车的需求也逐年稳定增长，汽车的研制、生产、销售、 营运与国民经济许多部门都息息相关，对社会经济建设和科学技术发展起重要的推动作用。汽 车的保有量随着国民人均收入水平的提高而增加。在许多发达国家中，汽车的数量已普及到千 家万户，促使人的社会生活方式发生显著的变化。目前，绝大多数汽车仍采用机械式变速器， 其结构简单，操纵方便，造价低廉仍不失为汽车传动系中的主要总成。由于汽车上广泛采用活 塞式内燃机，其转矩和转速变化范围较小，而复杂的使用条件则要求汽车的牵引力和车速能在 相当大的范围内变化，为此在传动系中设置了变速器。传动系是汽车最重要的系统之一，如果 把作为动力源的发动机比做汽车的心脏，那么作为传递动力的变速器可谓汽车的动脉，汽车变 速器作为汽车传动系关键部位，对汽车的动力性与经济性、操作可靠性与轻便性、传动的平稳 性与效率都有着直接的影响。从内燃机作为汽车的动力装置开始。变速器成为了汽车重要组成 部分。现代汽车上广泛采用往复活塞式内燃机具有体积小、质量轻、工作可靠和使用方便等优 点，但其转矩和转速范围较小，而复杂的使用条件则要求汽车的牵引力和车速能在较大范围内 变化，故其性能与汽车动力性和稳定性之间存在较大的矛盾，这对矛盾靠现代汽车内燃机本身 是无法解决的，因此在汽车传动系中设置变速器和主减速器达到减速增扭矩的目的 目前传统机械式手动变速器是使用最广泛的汽车变速器。它有着结构紧凑，体积小，重量 轻，传递效率高，承载能力大，方便维修，使用寿命长，使用成本低等优点。也同时拥有着诸 多缺点，如换挡冲击大，体积大，操作麻烦等！但对于整车制造商而言，根据美国阿贡国家实 验室在 1999 年发布的报告，对于一个典型轻型车，变速器大概占据其制造成本的 7%。对于消费
三轴五档变速器设计与校核解读
摘要变速器是汽车传动系统中一个比较关键的部位，它设计的好坏直接影响到汽车的实际使用性能。
本文主要说明了轻型客车变速器的设计计算过程，主要分为设计和校核两大部分。
设计部分叙述了轻型汽车手动变速器的功用，要求，对比了变速器各种结构方案，说明了变速器主要参数的确定方法，齿轮的几何计算和校核过程，轴的尺寸确定和校核过程，轴承等标准件的选用方法和同步器的选用方法。
同时分析设计了与之相适应的操纵机构，最后给变速器壳体的设计方案图纸。
校核部分主要包括齿轮强度校核程序，轴的强度校核程序和轴的刚度校核程序。
关键词：手动变速器齿轮轴同步器壳体ABSTRACTAS a common type of commercial car, the light-duty coach makes our living more convenient.The transmission a key component in the drivel of an automotive vehicle.This paper,which mainly consists of two parts-the part design and check.The design part introduces the function of the transmission and the demand. By comparing some kinds of alignment ,the paper made an optimization.The paper also introduces how to choose the main parameters of transmission,the gears, the shafts,the synchronizers etc. The paper gives some MATLAB programs to check the gears and shafts in order to ensues that transmission is safe enough when it is working .The main program of the calculation and the result will be explained in details in another appendix.Keywords:Manual transmission Gear Shaft Synchronizers Housing1 绪论1.1 本次设计的目的及意义 (1)1.2 变速器的发展现状 (1)1.3 变速器设计面临的主要问题 (2)2 变速器的总体设计方案设计 (3)2.1 毕业设计任务及要求 (3)2.2 变速器的功用及设计要求 (3)2.3 变速器传动机构的型式选择与结构分析 (4)2.3.1 三轴式变速器与两轴式变速器 (4)2.3.2变速器主传动比方案的比较 (6)2.3.3 倒档的布置方案 (8)2.4 变速器主要零件的结构方案分析 (9)2.4.1 齿轮型式 (9)2.4.2 换挡结构型式 (9)2.4.3 轴承型式 (9)2.5 传动方案的最终设计 (10)3 变速器主要参数的选择与齿轮设计 (11)3.1 变速器主要参数的选择 (11)3.1.1 档位数和传动比 (11)3.1.2 中心距 (13)3.1.3 齿轮模数 (14)3.1.4 齿形、压力角α、螺旋角β和齿宽b (14)3.1.5 齿轮的变位系数 (16)3.2 各档传动比及其齿轮齿数的确定 (17)3.2.1 确定一档齿轮的齿数 (17)3.2.2 确定常啮合齿轮副的齿数 (17)3.2.3 确定其他档位的齿数 (18)3.2.4 确定倒档齿轮的齿数 (18)3.3 齿轮主要参数表 (19)4 变速器齿轮的强度计算与材料选择 (20)4.1 齿轮的损坏原因 (20)4.2 齿轮材料的选择原则 (20)4.3 齿轮设计与计算 (21)4.4 齿轮的强度计算及材料接触应力 (21)4.4.1 齿轮弯曲强度计算 (21)4.4.2 齿轮材料接触应力 (24)5 变速器轴的设计与校核 (25)5.1 变速器轴的结构和尺寸 (25)5.1.1 轴的结构 (26)5.1.2 轴的尺寸 (26)5.2 轴的校核 (27)5.2.1 第一轴的强度和刚度校核 (27)5.2.2 第二轴的强度与刚度校核 (28)结论 (33)参考文献 (34)致谢 (40)1 绪论1.1 本次设计的目的及意义随着经济和科学技术的不断发展，汽车工业也渐渐成为我国支柱产业，汽车的使用已经遍布全国。
