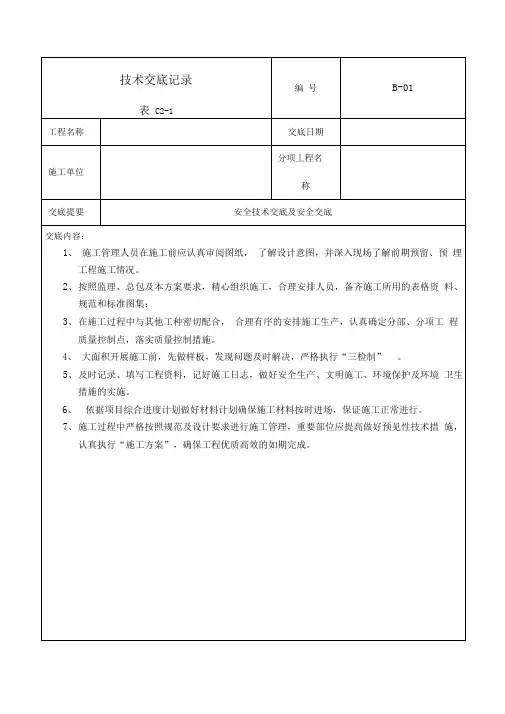

工 程 技 术 交 底 记 录 表格模板
技术交底记录样本
1、表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程单位名称”栏,其他技术交底可不填与。
1、表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程单位名称”栏,其他技术交1、表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程单位名称”栏,其他技术交底可不填与。
1、表由施工单位填写,交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时,应填写“分项工程单位名称”栏,其他技术交底可不填与。
了保证某一区域内的线路和各类器具达到整齐美观,施工前必须设立统一的标高,以适应使用的需要,给人以整齐美观的享受。
二、施工工艺(一)工艺流程熟悉图纸4选管•切断•煨管”进行部分管与盒的连接管与管和管与盒(箱)的连接(二)操作工艺1.熟悉图纸,不仅要读懂电气施工图,还要阅读建筑和结构施工图以及其他相关专业图纸,电气工程施工前要了解土建布局及建筑结构情况,和电气配管与其他工种间的配合情况。
按施工图纸的要求和施工规范的规定(或实际需要),经过综合考虑,确定盒箱的正确位置,及管路的敷设部位和走向,以及在不同方向进出盒箱的位置。
2.选管根据建筑物的使用功能情况,室内配管使用的钢管管选用厚壁C 20度锌导管。
3.管子切断:常用钢锯、割管器、无齿锯、砂轮锯进行切管将需要切断的管子长度准确,放在钳口内卡牢固,断口处平不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净。
4.煨管冷煨法:一般管径为20mm及其以下时,用手板煨管器,先将管子插入煨管器,逐步煨出所需弯度。
管径为25mm及其以上时,使用液压煨管器,即先将管子放入模具,然后扳动煨管器,炼出所需弯度。
5.进行部分管与盒的连接:钢导管管口处采用金属护圈帽(护口)保护导线时,应将套丝后的管端先拧上锁紧螺母(根母),顺直插入和与管外径相一致的敲落孔内,露出2-3扣的管口螺纹,再拧上金属护圈帽(护口),把管与盒连接牢固。
技 术 交 底 记 录
接受交底人
交底人
记录人
日期

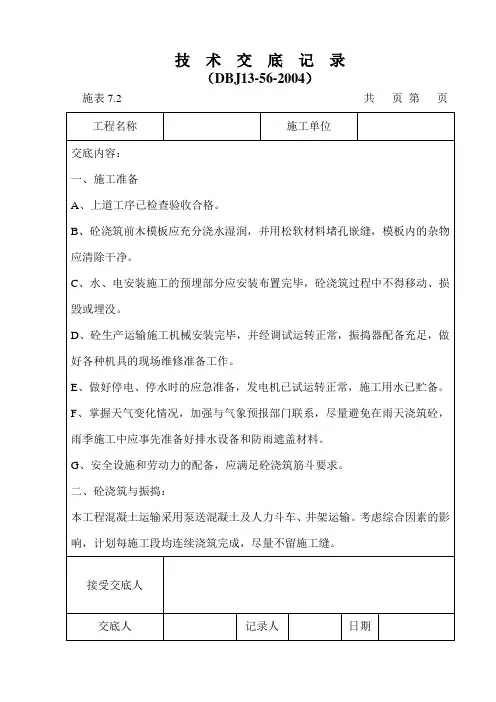

技术交底记录
(DBJ13-56-2004)
施表7.2共页第页
工程名称
施工单位
交底内容:
6、楼梯模板:
(1)每部楼梯模板配制3套。
(2)楼梯模板由楼梯底模、外绑侧模、档木、踏步侧模、搁栅、牵杠、反扶梯基、斜撑、吊木、托木、支撑、螺栓拉杆等组成。楼梯底模、外绑侧模、踏步侧模采用18mm厚七夹板,搁栅、牵杆托木采用50×100mm木方,支撑采用φ48钢管支撑,档木、反扶梯基、吊木、斜撑则采用相应规格木方、木条或木板。
接受交底人
交底人
记录人
日期
技术交底记录
(DBJ13-56-2004)
施表7.2共页第页
工程名称
施工单位
交底内容:
本工程不设施工段,每次浇筑混凝土由远向近方向退行,随时调整工作面宽度,保证整个浇筑过程匀速前进。
柱砼从远端开始逐根浇筑,分层下料厚度控制在500以内,呈斜面分层向前推进。当砼的下料高度超过3米时,应采用溜槽、串筒等措施下料,确保不因砼下料高度太高而产生离析、分层。
(3)梁侧竖向横每500mm设一根,每侧不少于两根;短撑木、斜撑、牵杆每700mm设一根;夹条每侧各设一根;梁底纵向通长搁栅每200mm设一根,且不少于两根;当梁高超过700mm,需于短撑木处设φ12对拉螺栓即将梁侧米拉紧,对拉螺栓沿梁竖向每800mm设一道,当须设置对拉螺栓时,每组短撑木应设2根;梁底支撑沿梁纵向每700mm设一根,沿梁横向每500mm设一根,支撑底部沿梁纵向设通长的50×200mm木方作垫板,在距平台板1m处将所有钢支撑用φ48钢管沿纵横方向互相连拉接成一整体。

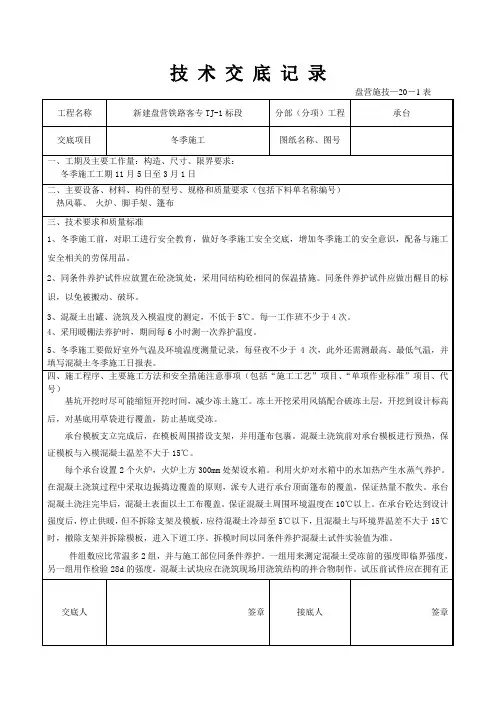

冬季施工技术交底
④冬期施工严禁采用明火。木工房、库房内不得采用炉火取暖。如切实需要动火,必须开具动火令,并在附近配足消防器材。
七、质量保证措施
①冬期每昼夜对室外环境温度测定3次(6时、14时、21时)。温度计测温方法如下:测温孔在离热源不同位置分别设置。温度计与外界气温隔绝,并在测温孔内留置不少于3分钟;测温孔绘制布置图并编号。
5.拆除模板时,应边拆除模板边对拆除部分进行包裹,包裹时间自拆除模板时计不得小于21天。采用暖棚法时,混凝土模板拆除完毕后可拆除暖棚。
件组数应比常温多2组,并与施工部位同条件养护。一组用来测定混凝土受冻前的强度即临界强度,另一组用作检验28d的强度,混凝土试块应在浇筑现场用浇筑结构的拌合物制作。试压前试件应在拥有正
⑧作业人员必须配戴防寒、防冻、防溜、防滑劳动保护用品,特别是提梁机、架桥机、运梁车装梁等需要高空作业的人员,必须穿戴防滑鞋和防寒服,同时拴好安全带,带好安全帽,以防高空坠落。
交
底
人
接
底
人
技术交底记录(附页)
盘营施技—20-2表
2、冬期施工用电安全措施
①临时用电线路的安装、维修、拆除,均须由经过培训并取得上岗证的专业电工完成,非电工不准进行电力安装作业;
①冬期施工用的易燃物,如草席、草垫等混凝土防寒用品要在安全地点存放,并保持干燥通风,堆放间距符合消防要求。易燃保温材料,应按需要进场,不得积压;
②冬期保温、升温用的电器(如电炉)必须安装在安全位置,并加设防护罩。需要用电炉升温的部位,必须配备消防器材;
③消防器材必须保持灵敏度,并做好保温防冻,消防栓冬期必须进行保温;
⑤安排专人对结构物进行温度测量,拆模时混凝土芯部与表面,表面与环境的温差不得大于15℃。当养护完毕后的环境温度仍在0℃以下时,应待混凝土冷却至5℃以下且混凝土与环境温之间的温差不大于15℃后,方可拆除模板。拆除模板时,应边拆除模板边对拆除部分进行包裹,包裹时间自拆除模板时计不得小于21天。采用暖棚法时,混凝土模板拆除完毕后可拆除暖棚。
施工日记表格版
工程名称 习水同泽新时代三期工程 6、8#楼工程
施工单位
记录员
重庆渝万建设集团有限公司
年 月 日至 年 月 日
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电通,力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置,机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2,荷试而下卷且高总可中体保资配障料置2试时32卷,3各调需类控要管试在路验最习;大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试,况卷要下安加与全强过,看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资;中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整,高核或中对者资定对料值某试,些卷审异弯核常扁与高度校中固对资定图料盒纸试位,卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置,地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中,案资要,料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气,设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术,技槽以来术、及避管系免架统不等启必多动要项方高方案中式;资,对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资,件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调,并试合且技理进术利行,用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活:。。在对对分于于线调差盒试动处过保,程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试,题技应,术采作是用为指金调发属试电隔人机板员一进,变行需压隔要器开在组处事在理前发;掌生同握内一图部线纸故槽资障内料时,、,强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试,卷卷线试切缆验除敷报从设告而完与采毕相用,关高要技中进术资行资料检料试查,卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。

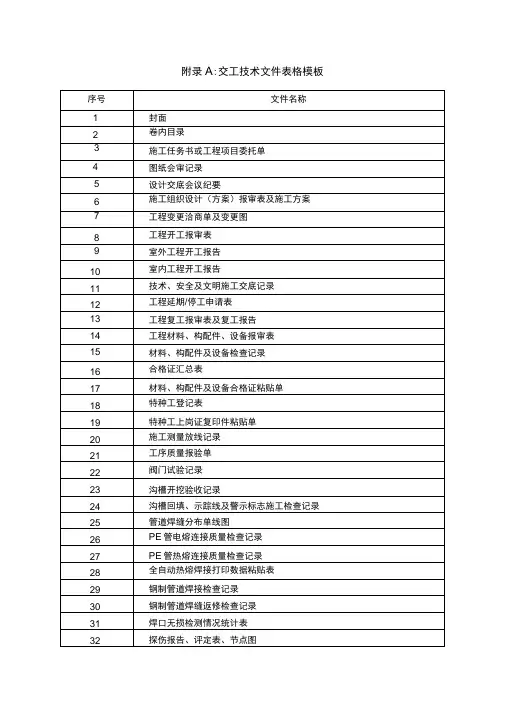

交工技术文件表格模板
项目部(章) 项目经理: 日 期:
专业监理工程师审查意见:
专业监理工程师: 日 期:
审核意见:
项目监理单位(章) 总监理工程师: 日 期:
审核意见:
建设单位(章)
工程管理员:
日 期:
变更洽商单
工程名称工程编号
变更原因:
提出单位(盖章)
提出人:
日期:
变更内容(可附图):
各单位意见
附录
序号
文件名称
1
封面
2
卷内目录
3
施工任务书或工程项目委托单
4
图纸会审记录
5
设计交底会议纪要
6
施工组织设计(方案)报审表及施工方案
7
工程变更洽商单及变更图
8
工程开工报审表
9
室外工程开工报告
10
室内工程开工报告
11
技术、安全及文明施工交底记录
12
工程延期/停工申请表
13
工程复工报审表及复工报告
14
工程材料、构配件、设备报审表
工程地址
施工图号
复工日期计划竣工日期
工 程 内 容
敷设管线: 调压箱(器): 阀井:
其他:
开工前准
备工作情
况
施工人员: 材料供给: 现场水电: 施工方案: 其他:
项目经理
施工单位:
年 月曰
监理单位:
年 月曰
建设单位:
年 月曰
工程材料、构配件、设备报审表
工程名称:工程编号:
致:(监理机构)
于年 月日运抵现场,拟用于工程
材料、劳动力、机械设备已按计划进场
施工管理人员配备到位
工程技术资料 工程常用表格模板
施工单位
年月日
建设单位
年月日
主管部门审批
年月日
单位工程材料计划汇总表
工程名称:年月日制表人:
序号
材料名称
规格
单位
计划数量
序号
材料名称
规格
单位
计划数量
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
隐蔽工程检查记录
年 月日
单位工程名称
建设单位
图号
XX平面图
部位及名称
施工单位
隐蔽日期
2、线缆的材质良好,无扭绞、死弯、绝缘层损坏和护套断裂的现象。
3、数据、信息线敷设平直、整齐、固定可靠,过梁、墙、楼板等有保护管并留有余量。
4、多根数据、信息线敷设时,排列整齐,间距一致,分支和转弯处整齐。
5、数据、信息线连接牢固,不伤线芯,包扎严密,绝缘良好。
6、数据、信息线进出盘箱时,弯曲半径符合要求及规程。
线管及线缆的安装整齐、美观。
4、此隐蔽工程的线缆走向根据图纸所示,具体标定在竣工图中。
建设单位意见
工程监理意见
备注
质检员:技术负责人:
6、电缆、导线进出盘箱时,弯曲半径符合要求及规程。
检查结果
保证项目
符合设计及规范
检验项目
合格
实测情况
符合技术要求
评定等级
年月日
核定意见
专职质量检查员:
年月日
成套配电柜(盘)控制柜及动力开关箱安装分项工程质量检验评定表
工程名称:部位:监控安装单位:
安全技术交底全套(范本)
安全技术交底全套(范本)安全技术交底工程名称XX工程施工单位XX公司建设单位监理单位XXX主要内容:安全技术交底内容应包括工作场所的安全防护设施、安全操作规程及安全注意事项。
安全技术交底必须与下达施工任务同时进行,固定场所的工种(包括后勤人员)可定期交底,非固定作业场所的工种可按每一分部(分项)工程或定期进行交底。
安全技术交底应由技术人员实施,交底人和被交底人必须签字。
安全员负责交底监督。
主要内容:1、分部(分项)工程安全技术交底记录表;2、基础工程;3、主体工程;4、屋面工程;5、装饰工程;6、门窗工程;7、脚手架工程;8、临时用电工程;9、垂直运输机械的拆装使用;10、施工机具的装置使用;11、水暖、通风工程;12、电器安装工程;13、临时办法工程;14、其它工程。
分部(分项)工程安全技术交底记录表单元工程称号交底时间XX工程分部(分项)工程地基与基础(土方开挖)及工种名称交底单编号安全技术交底内容普工1、所有工人进入现场必须遵照安全出产六大规律。
2、挖土必须要有挖土令。
3、土方开挖前,要了解地下管道、电缆等各种管线的分布情况,并在现场找确切位置,开挖时密切注意,1米范围内要采用人工挖土。
如发现其它管线,要立即报道,以便及时处理,防止事故发生。
4、挖土时,放坡坡度及边坡支护要严格按设计施工,边坡开挖时要注意土壁其上部建筑物的稳定性,发现危险,要立即离开,避免冒险作业。
建筑物内的人员及贵重物品要暂时撤出。
5、每日或雨后必须检查边坡及支撑稳定情况,在包管安全的前提下才能继续施工,不得将土和其它物品放在支撑上,不得在支撑上行走、站立。
6、施工挖土时,要做好排水沟、挡水堤办法,以利排水,基坑和管沟要采取设置支撑等办法,保护基坑土壤布局,以防上塌坡、滑坡和基坑被浸泡等事故发生。
7、人工挖土,前后操作人员间距不小于2-3米,并应自上而下逐层挖掘,禁止采用掏洞的挖掘操作方法。
8、基坑四周设1.2米高的护栏,场地道路整修平整,确保车辆安全畅通,各种车辆要安排专人负责指挥协调指挥。
中石化A_SH3503交工表格模板
25 变压器安装检查记录
26 变压器器身检查记录
27 变压器干燥记录
28 断路器安装调整记录
29 隔离开关、负荷开关安装调整记录
30 高、低压开关柜安装检查记录
31 保护、控制盘(屏)安装检查记录
32 直流系统、不间断电源(UPS)安装检查记录
33 蓄电池充放电记录 (一)
34 蓄电池充放电记录(二)
安装记录
编号 J101A J101B J102 J103 J104 J105 J106 J107 J108 J109 J110 J111 J112 J113 J114 J115 J116 J117 J118 J119 J120 J121 J122 J123—1 J123—2 J124 J124-F J125 J126 J126-F J127 J127-F J128
A.5 电气工程
序号 1 2 3 4 5 6 7
名称 电气设备交接试验记录首页 交流电动机试验记录 直流电机试验记录 电力变压器试验记录 电压互感器试验记录 电流互感器试验记录 断路器试验记录
J314—1 J314—2A J314—2B J314—2C J314—2D
J315 J316 J317-A J317-B J318 J319 J320 J321 J322 J323
工程中间交接证书
工程名称: 单元名称:
交接日期
年月日
工 程
容
验 收 意 见
工程质量鉴定意见:
工程质量监督站站长:
(公章)
年月日
建设单位
监理单位
施工承包单位
设计单位
(公章)
(公章)
(公章)
(公章)
项目经理:
项目总监:
记录表施工技术交底记录表
()运料车辆倒车往摊铺机卸料时,必须开启倒车报警器,同时要服从专门指挥倒车的人员的指挥,依次卸料,卸料时还要与摊铺机司机互相配合,防止撞碰,同时卸料车两旁不得站人;卸料后车辆必须及时复位,不得在倾卸情况下行驶,弃料物品按指定地点堆放,不得随意丢弃。
()、在靠近公路及电力线的路段施工时,严格做好安全防范工作,按有关部门规定设置标志牌和信号设施。
()、对于使用的机械设备,应随时检查、维修保养。如有不符合规定者立即更换。所有动力、照明电路,须按规定铺设,定时检查,确保安全。
()、摊铺机作业时严禁无关人员靠近,前后应派专人指挥,杜绝违章作业。
间以红灯示警,其能见度不得小于。
记录表施工技术交底记录表
承包单位:广西路建工程集团有限公司合同段:№
监理单位:育才布朗交通咨询监理有限公司编 号:№Ⅳ
工程名称
级配碎石垫层
交
底
内
容
交底内容:
施工工艺流程:施工准备→测量放样→拌料运输→摊铺整型→碾压成型→养护
1、施工前的准备工作
对已检查验收合格的路基表面进行清理、修整,确保下承层表面清洁、平整、密实,具有规定的横坡,无松散、软弱和积水等现象,铺筑前先对路床进行洒水湿润。
运输过程采用覆盖措施以防混合料水分蒸发散失,在卸料过程中,为防止混合料离析,应控制好卸料速度,并尽快摊铺。
()摊铺及整形
施工现场采用台稳定土摊铺机梯队联合摊铺,摊铺机开机前,等候卸料的运料车不宜少于辆,在摊铺混合料的过程中,始终保持摊铺机的螺旋送料器内具有的混合料,这样可有效防止混合料离析。在摊铺机后面设三个小组消除粗细集料离析现象,特别是消除局部粗集料,并用新拌混合料填补。
技 术 交 底 记 录
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制
2004年月日
郑州市工程质量监督站监制。
建 筑 安 装 工 程技 术 交 底 单
建筑安装工程技术交底单施工单位:填写日期:年月日表—4建设单位广西荣和企业集团有限责任公司单位工程名称荣和山水美地A地块三组团地下车库工程部位土方开挖(机械开挖)施工队组长交底内容一、主要机具设备1.机械设备:机动翻斗车、皮带输送机、水泵等。
2.主要工具:十字镐、铁锹、大锤、钢钎、钢撬棍等。
二、作业条件1、开挖前应清除或拆迁开控区域内地上和地下障碍物,对靠近基坑(槽)塔架采取防护或加固措施。
2、完成场地平整,并使有一定坡向,同时挖好临时排水沟,以保证边坡不被冲刷塌方,基土不被地面水浸泡破坏,同时修筑好运输道路。
3、平整场地的表面坡度应符合设计要求,如设计无要求时,排水沟方向的坡度不应小于2‰。
平整后的场地表面应逐点检查。
检查点每100~400m2取1点,但不少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点。
4、查清工程场地的地质、水文资料及周围环境情况,根据施工具体条件,制定土方开挖、运输、堆放和土方调配平衡方案。
5、根据建筑总平面和基础平面图进行测量放线,设置控制定位轴线桩、龙门板或水平桩,放出挖土灰线,经检查并办完预检手续。
三、施工操作工艺1、在天然湿度的均质土中开挖基坑(槽)和管沟,且无地下水时,挖方边坡可作直立壁,不加支撑,但挖方深度不得超过表-1的规定,基坑(槽)宽应稍大于基础宽。
如超过基坑(槽)和管沟不加支撑时的容许深度表1-序号土的种类容许深度(m)1234密实、中密的砂土和碎石类土(充填物为砂土)硬塑、可塑的粉质粘土及粉土硬塑、可塑的粘土和碎石类土(充填物为粘性土)坚硬的粘土1.001.251.502.00交底人:审核人:建筑安装工程技术交底单施工单位:广西二建二分公司填写日期:年月日表—4建设单位广西荣和企业集团有限责任公司单位工程名称荣和山水美地A地块三组团地下车库工程部位施工队组长交底内容下表-1规定的深度,但不大于5m时,应根据土质和施工具体情况进行放坡,以保证不坍方,其最陡容许坡度按表-2采用。
施工技术交底记录表—模板(人工)
常吉高速公路房屋建筑工程
施工技术交底
施工单位:湖南对外建设有限公司共3页第1页
施工单位技术交底人签字:施工班组接受人签字:
施工技术交底
施工单位:湖南对外建设有限公司共3页第2页
施工单位技术交底人签字:施工班组接受人签字:
施工技术交底
施工单位:湖南对外建设有限公司共3页第3页
施工单位技术交底人签字:施工班组接受人签字:
技术交底记录表
承包单位:湖南对外建设有限公司合同号:B02
注:(1)执行标准名称及编号系指施工单位自行制定的企业标准(如施工操作工艺标准、工法等)的名称、编号;
(2)企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号;(3)企业标准的质量水平不得低于国家施工质量验收规范的规定要求;(4)施工单位当前如无企业标准,可暂选用国家有关部委、省市及其他企业公开发布的标准,但选用标准的质量水平不得低于国家现行施工质量验收规范要求;(5)交底内容摘要,只填写已交待执行标准中的章、节标题和补充内容概要。
{技术管理套表}交工技术文件通用表格
{技术管理套表}交工技术文件通用表格
第三部分
交工技术文件表格
一、通用表格
卷内目录
卷内备考表
工程竣工资料总目录
竣工图资料交接目录
工程交工证书
中间交接证书
交工说明书交工项目表
交工主要实物量表
设备备品备件交接表
交工主要设备及容器表
开工报告
停工报告
复 工
报 告
竣工报告
遗留工程项目一览表
图纸会审记录
共页第页
图纸会审记录
共页第页
图纸会审记录
共页第页
设计技术交底记录
设计变更通知单明细表
设计变更通知单
技术核定(联络)单
设备、材料改代核定单
变更设计联络单
工程签证
工程量变更核定单
编号:
_____________
本表用于施工单位在工程量增减时现场签证,一式五份,建设单位、监理单位各一份,施工单位三
工程量核定单
本表用于施工单位在工程量增减时最终签证,一式五份,建设单位、监理单位各一份,施工单位三
隐 蔽
工 程 检 查 记 录
工程重大质量事故处理记录
重大质量事故处理鉴定报告
一般(大)质量事故处理鉴定记录
音像、光盘文件交接汇总表
发明、专利、新技术交接表
合格焊工登记表
焊接工艺评定委托书
焊接工艺评定报告(一)单位名称:批准人签字:
焊接工艺评定报告编号日期:
焊接工艺指导书编号
焊接方法
机械化程度(手工、半自动、自动)
接头(用简图画出坡口形式、尺寸
垫板、焊缝层次和顺序等)
焊接工艺评定报告(二)。
