天正常见问题解决之道

天正建筑常见问题(2012.6)Q1.如何打印天正高版本的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用天正高版本绘制的图形。

有四种方法可以让其他专业的设计人员使用天正高版本绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.执行【图形导出】命令，导出为T3格式的其他专业图形。

3.使用天正公司同版本的其他专业软件产品。

4.在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的图形就可以在其它机器上显示和打印，但文件大小会增加。

Q2.如何避免天正插件误把天正对象升级为高版本？安装新版本“天正插件”后，进行了一些修改然后存图，但插件会把当前图形保存为天正插件新版本的天正建筑图，如果插件版本比原图的天正对象版本高，可能会导致原图作者无法打开。

因为天正插件也是随着对象版本升级的，在打开天正图形后插件会自动加载，它在ACAD 存图时默认按插件版本的天正对象格式保存图形，但天正插件也提供了保存低版本图形的命令，此时于命令行键入TSAVEAS存图即可选择你要保存的天正对象版本。

Q3.为何图形导出后出现的填充和文字丢失？一些设计单位在执行“图形导出”(以前叫“另存旧版”)命令后，把图形文件复制到其他机器，由天正3或者acad打开，出现丢失字体或者填充图案的问题。

原因是该机器的Acad系统没有天正建筑或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何天正高版本的图另存为天正三的图，在T3依然不能打开？在天正建筑软件中，图形导出的天正对象版本和AutoCAD版本是互相独立的，在“图形导出”命令执行后即使存为T3版本，如果导出平台高于R14，在R14打开时仍会出现版本不兼容的提示。

UJN建筑CAD(天正)学习和上机常见问题58个

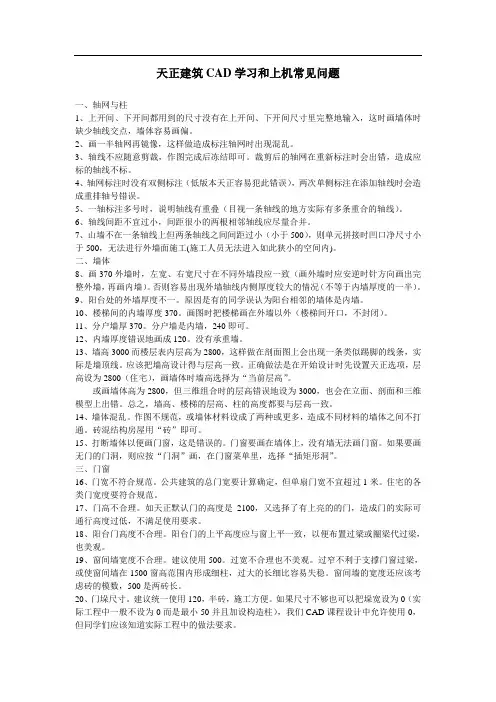

天正建筑CAD学习和上机常见问题一、轴网与柱1、上开间、下开间都用到的尺寸没有在上开间、下开间尺寸里完整地输入，这时画墙体时缺少轴线交点，墙体容易画偏。

2、画一半轴网再镜像，这样做造成标注轴网时出现混乱。

3、轴线不应随意剪裁，作图完成后冻结即可。

裁剪后的轴网在重新标注时会出错，造成应标的轴线不标。

4、轴网标注时没有双侧标注（低版本天正容易犯此错误），两次单侧标注在添加轴线时会造成重排轴号错误。

5、一轴标注多号时，说明轴线有重叠（目视一条轴线的地方实际有多条重合的轴线）。

6、轴线间距不宜过小，间距很小的两根相邻轴线应尽量合并。

7、山墙不在一条轴线上但两条轴线之间间距过小（小于500），则单元拼接时凹口净尺寸小于500，无法进行外墙面施工(施工人员无法进入如此狭小的空间内)。

二、墙体8、画370外墙时，左宽、右宽尺寸在不同外墙段应一致（画外墙时应安逆时针方向画出完整外墙，再画内墙）。

否则容易出现外墙轴线内侧厚度较大的情况（不等于内墙厚度的一半）。

9、阳台处的外墙厚度不一。

原因是有的同学误认为阳台相邻的墙体是内墙。

10、楼梯间的内墙厚度370。

画图时把楼梯画在外墙以外（楼梯间开口，不封闭）。

11、分户墙厚370。

分户墙是内墙，240即可。

12、内墙厚度错误地画成120。

没有承重墙。

13、墙高3000而楼层表内层高为2800，这样做在剖面图上会出现一条类似踢脚的线条，实际是墙顶线。

应该把墙高设计得与层高一致。

正确做法是在开始设计时先设置天正选项，层高设为2800（住宅），画墙体时墙高选择为“当前层高”。

或画墙体高为2800，但三维组合时的层高错误地设为3000，也会在立面、剖面和三维模型上出错。

总之，墙高、楼梯的层高、柱的高度都要与层高一致。

14、墙体混乱。

作图不规范，或墙体材料设成了两种或更多，造成不同材料的墙体之间不打通。

砖混结构房屋用“砖”即可。

15、打断墙体以便画门窗，这是错误的。

门窗要画在墙体上，没有墙无法画门窗。

天正常见的问题

TArch6常见问题Q1.TArch6能否与其他软件和平共处?TArch6能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。

有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TArch6不能正常运行，你可向该软件的供应商提出抗议。

您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的AutoCAD 200x平台。

Q2.如何打印TArch6的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用TArch6绘制的图形。

有三种方法可以让其他专业的设计人员使用TArch6绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.另存旧版(TArch3)后，把图形传给其他专业。

3.使用天正公司6.0版本的其他产品。

Q3.为何另存旧版后出现的填充和文字丢失？一些设计单位在执行“另存旧版”命令后，把图形文件复制到其他机器，由天正3或者acad 打开，出现丢失字体或者填充图案的问题。

原因是该机器的Acad系统没有天正6或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何TArch6 2004在Windows 98下不能另存旧版，不能新建和打开图库？AutoCAD 2004不支持Windows 98，用户可以参考AutoCAD的帮助文档《安装和许可指南》有关系统需求的描述。

下面是AutoCAD 2004对操作系统的要求：Windows XP Professional、Windows XP Home、Windows Tablet PC、Windows 2000、Windows NT 4.0（带有SP 6a 或更高版本）。

天正建筑8.0常见问题_

TArch8常见问题(2009.3)Q1.TArch8能否与其他软件和平共处?TArch8能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。

有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TArch8不能正常运行，你可向该软件的供应商提出抗议。

您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的AutoCAD 200x平台。

Q2.如何打印TArch8的图形和向3.0用户传图？许多设计单位在专门的机器上输出图纸，“天正插件”最适合于这样的机器，安装了“天正插件”后，该机器就可以阅读和打印用TArch8绘制的图形。

有四种方法可以让其他专业的设计人员使用TArch8绘制的建筑图形：1.在其他专业设计人员的机器上安装“天正插件”；2.执行【图形导出】命令，导出为TArch3格式的其他专业图形。

3.使用天正公司8.0版本的其他专业产品。

4.在高级选项中，将代理实体方式启用，之后新保存的TArch8图形可以在其它机器上显示和打印，但文件大小会大大增加。

原因是该机器的Acad系统没有天正8或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

Q4.为何TArch8 2004在Windows 98下不能图形导出，不能新建和打开图库？AutoCAD 2004不支持Windows 98，用户可以参考AutoCAD的帮助文档《安装和许可指南》有关系统需求的描述。

下面是AutoCAD 2004对操作系统的要求：Windows XP Professional、Windows XP Home、Windows Tablet PC、Windows 2000、Windows NT 4.0（带有SP 6a 或更高版本）。

天正常见问题的解决方法

常见问题(2010.6)Q1.TArch8能否与其他软件和平共处?TArch8能够与大多数具有良好协作特性的第三方软件，共同安装在一台机器上。

有些恶劣的第三方软件安装到您的机器后，由于它修改了AutoCAD系统本身，可能导致TArch8不能正常运行，你可向该软件的供应商提出抗议。

您也可以通知我们，哪些AutoCAD下的第三方应用软件不能与天正的产品共处一台机器的AutoCAD 200x平台。

3.使用天正公司8版本的其他专业产品。

4.在高级选项中，将代理实体方式启用，之后新保存的TArch8图形可以在其它机器上显示和打印，但文件大小会大大增加。

原因是该机器的Acad系统没有天正8或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

下面是AutoCAD 2004对操作系统的要求：Windows XP Professional、Windows XP Home、Windows Tablet PC、Windows 2000、Windows NT 4.0（带有SP 6a 或更高版本）。

天正建筑常见问题及解决方法

3.使用天正公司同版本的其他专业软件产品。

4.在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的图形就可以在其它机器上显示和打印，但文件大小会增加。

因为天正插件也是随着对象版本升级的，在打开天正图形后插件会自动加载，它在ACAD 存图时默认按插件版本的天正对象格式保存图形，但天正插件也提供了保存低版本图形的命令，此时于命令行键入T91_TSA VEAS存图即可选择你要保存的天正对象版本。

原因是该机器的Acad系统没有天正建筑或者acad200X提供的字体或者图案文件，解决方法：1.把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。

2.把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。

天正建筑常见问题答疑

本人及同事的天正按鼠标中建本应为移动图形，现在变成对象捕捉的设置。

其次在别的机子画出的填充，在中毒机子上没显示，打印页没有。

以上这两种问题是同时出现，侵犯各位海友帮忙解决经过网络搜索，终于有点眉目。

先看下边的讲解：三键式鼠标左键：选择功能键（选象素选点选功能）右键：绘图区-----快捷菜单或[ENTER]功能 1.变量SHORTCUTMENU 等于0---------[ENTER] 2.变量SHORTCUTMENU 大于0---------快捷菜单 3.或用于环境选项--------使用者设定---------快捷菜单开关设定中间键：Mbuttonpan=1（系统默认值）压着不放并拖曳实现平移双击ZOOM ------E缩放成实际范围 [Shift]+压着不放并拖曳作垂直或水平的实时平移 [Ctrl]+压着不放并拖曳随意式实时平移 Mbuttonpan=0 对象捕捉快捷菜单 [Shift]+右键对象捕捉快捷菜单我在对话框输入Mbuttonpan，根据提示输入值等于1.然后鼠标中键就好了。

但到另外张图或重新打开此图，还得重复Mbuttonpan命令。

原因我想是因为我的CAD，Mbuttonpan默认值变成0，而不是原来的1.此时只有一个问题：在哪才能把这个设置变过来请大家多关注1 79种CAD小问题解决办法1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）WINDOWS 标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】AD正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效★命令：PICKADD 值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~5.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值： 10 支持菜单(.mnu) 文件定义的动作1 当按住并拖动按钮或滑轮时，支持平移操6.【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】还在为你做图慢而烦恼吗还是为你的手指短而够不着回车键而烦脑吗哦~~~，让我们忘了这一切吧众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用2002 2004 2006都可以打开了方便操作别在这里在说，你还用R14那么我会说你太落后了~11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建~~~~~~~12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】？答：用处很大。
