2014年滚针轴承型号最新表示说明
滚针轴承型号查询对照和滚针轴承尺寸表
滚针轴承型号查询对照和滚针轴承尺寸表平时生活中对滚针轴承接触很少的人,遇见大型机械或者是一些大型设备应该也很少知道轴承的概念。
其实轴承为机械运动起了至关重要的作用。
滚针轴承是轴承中比较常见的一种,下面小编就为大家介绍一下滚针轴承型号查询对照和尺寸表。
滚针轴承介绍滚针轴承(neｅｄlｅbearing）是带圆柱滚子的滚子轴承,相对其直径,滚子既细又长.这种滚子称为滚针.尽管具有较小的截面,轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径Ｄ≤５ｍm，L/D≥2．5,Ｌ为滚子长度)，因此径向结构紧凑,其内径尺寸和载荷能力与其它类型轴承相同时,外径最小,特别适用于径向安装尺寸受限制的支承结构.根据使用场合不同,可选用无内圈的轴承或滚针和保持架组件,此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面,为保证载荷能力和运转性能与有套圈轴承相同,轴或外壳孔滚道表面的硬度,加工精度和表面质量应与轴承套圈的滚道相仿。
此种轴承仅能承受径向载荷。
滚针轴承型号查询对照滚针轴承是带圆柱滚子的滚子轴承，滚子细长,截面较小，轴承负荷承受能力较高,因此,适用于径向安装尺寸受限制的支撑效果。
滚针轴承装有细而长的滚子(滚子长度为直径的３~1０倍，直径一般不大于５mm）,径向结构紧凑。
一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
ＳKF的所有标准轴承都有特定的基本型号,通常有三个、四个或五个数字，或字母与数字的组成,第一个数字或第一个字母或字母组合表示轴承类型,后面两位数字确定IＳO尺寸系列。
由于滚针轴承的型号相对复杂,这里只为大家简单介绍几种滚针轴承的具体分类及型号对照:1、向心滚针和保持架组件(K型）2、外圈带双锁圈的滚针轴承（ＮＡ型、NKＩ型、RNＡ型、ＮK型）3、外圈带双挡边的单列滚针轴承(NA型、ＮKI型、ＲＮA型、NK型）４、外圈带双挡边的双列滚针轴承（NＡ型、、RNA型）５、冲压外圈滚针轴承(HＫ型、BK型)而此种轴承成本低，承载能力大,适用于安装尺寸受限制的支承结构。
轴承后缀号的表示方法
关于SKF 的后缀知识（1）内部ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
今天我们要给您介绍的是SKF轴承代码的说明：CA，CB，CC--通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F--外球面球轴承两侧带甩尘挡圈。
-2FF--外球面球轴承两侧带组合甩尘挡圈。
G--通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA--面对面，背靠背排列时，轴承内有较轻的预载荷。
GB--面对面，背靠背排列时，轴承内有中等预载荷。
GC--面对面，背靠背排列时，轴承内有较重的预载荷。
K--圆锥孔，锥度1：12。
K30--圆锥孔，锥度1：30。
-LS--轴承一面具有接触式密封，内圈无密封凹槽。
-2LS--轴承两面具有LS密封。
N--轴承外圈上有止动槽。
NR--轴承外圈上有止动槽并有止动环。
N2--外圈倒角上有两个直径方向上相对的槽口。
PP--轴承（支承滚轮轴承，凸轮随动轴承）两面具有接触式密封。
RS--轴承（滚针轴承）一面具有合成橡胶或聚氨基甲酸酯接触式密封。

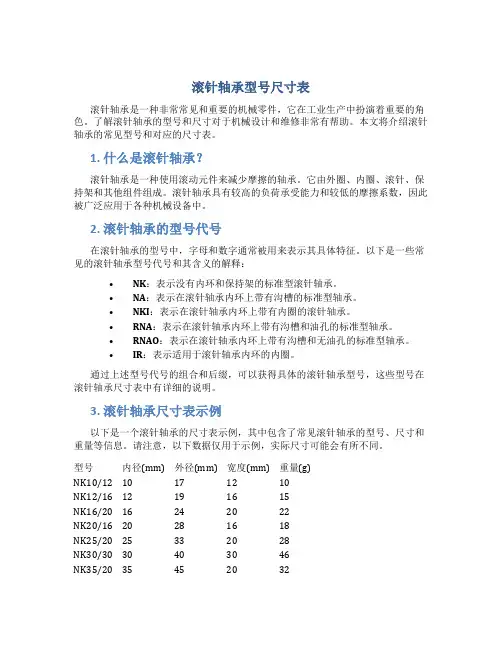

滚针轴承型号尺寸表
滚针轴承型号尺寸表滚针轴承是一种非常常见和重要的机械零件，它在工业生产中扮演着重要的角色。
了解滚针轴承的型号和尺寸对于机械设计和维修非常有帮助。
本文将介绍滚针轴承的常见型号和对应的尺寸表。
1. 什么是滚针轴承？滚针轴承是一种使用滚动元件来减少摩擦的轴承。
它由外圈、内圈、滚针、保持架和其他组件组成。
滚针轴承具有较高的负荷承受能力和较低的摩擦系数，因此被广泛应用于各种机械设备中。
2. 滚针轴承的型号代号在滚针轴承的型号中，字母和数字通常被用来表示其具体特征。
以下是一些常见的滚针轴承型号代号和其含义的解释：•NK：表示没有内环和保持架的标准型滚针轴承。
•NA：表示在滚针轴承内环上带有沟槽的标准型轴承。
•NKI：表示在滚针轴承内环上带有内圈的滚针轴承。
•RNA：表示在滚针轴承内环上带有沟槽和油孔的标准型轴承。
•RNAO：表示在滚针轴承内环上带有沟槽和无油孔的标准型轴承。
•IR：表示适用于滚针轴承内环的内圈。
通过上述型号代号的组合和后缀，可以获得具体的滚针轴承型号，这些型号在滚针轴承尺寸表中有详细的说明。
3. 滚针轴承尺寸表示例以下是一个滚针轴承的尺寸表示例，其中包含了常见滚针轴承的型号、尺寸和重量等信息。
请注意，以下数据仅用于示例，实际尺寸可能会有所不同。
型号内径(mm) 外径(mm) 宽度(mm) 重量(g)NK10/12 10 17 12 10NK12/16 12 19 16 15NK16/20 16 24 20 22NK20/16 20 28 16 18NK25/20 25 33 20 28NK30/30 30 40 30 46NK35/20 35 45 20 32NK40/30 40 50 30 56NK45/20 45 55 20 38以上是滚针轴承尺寸表的示例，其中包含了常见型号的滚针轴承的尺寸和重量信息。
根据实际应用需求，可以选择合适的滚针轴承型号和尺寸。
4. 结论滚针轴承在机械设备中起着至关重要的作用，了解滚针轴承的型号和尺寸对于机械设计和维修是非常重要的。
轴承型号后缀解释
滚动轴承型号后缀（SKF、FAG、NSK、INA）滚动轴承型号后缀（SKF、FAG、NSK、INA）瑞典SKF品牌一. 内部设计ACD——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙6.6保持架。
v 双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙6.6保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
v 调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
v 圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
二. 外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N——轴承外圈上有止动槽。
轴承型号含义说明
滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“滚动轴承型号的含义”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。
在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承的后置代号一般表示轴承的内部结构、密封、外部形状变化、保持架结构、轴承材料改变、公差等级、游隙代号、配置等内容，下面分别介绍。
轴承保持架代号含义，包括了保持架材料、结构等内容。
1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。
•Q：青铜实体保持架，用附加数字表示不同的材料。
•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。
•M：黄铜实体保持架。
•L：轻合金实体保持架，用附加数字表示不同的材料。
•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。
•TH：玻璃纤维增强酚醛树脂保持架（筐型）。
•TN：工程塑料模注保持架，用附加数字表示不同的材料。
•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。
•J：钢板冲压保持架，材料有变化时附加数字区别。
•Y：钢板冲压保持架，材料有变化时附加数字区别。
•SZ：保持架有弹簧丝或弹簧制造。
轴承型号--字母含义
轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）材料g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）保持架M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）套圈形状K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）配合及衬垫DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内，外圈带衬垫。
（7）游隙C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
轴承编号大全及轴承代号含义
轴承编号大全及代号含义轴承的分类从左往右数第一个或第一个和第二个数字加在一起“6”表示深沟球轴承（0类）“4”表示双列深沟球轴承（0类）“2”或“1”表示调心球轴承（基本型号共四个数字）（1类）“21”“22”“23”“24”表示调心滚子轴承。
（3类）“N”表示圆柱滚子轴承（包括短圆柱滚子和细长滚针的一部分）（2类）“NU”内圈无挡边。
“NJ”内圈单挡边。
“NF”外圈单挡边。
“N”外圈无挡边。
“NN”双列圆柱滚子，外圈无挡边。
“NNU”双列圆柱滚子，内圈无挡边。
滚子长度是直径尺寸的最少5倍的，称之为滚针轴承（4类）“NA”旋削外圈滚针轴承“NK”冲压外壳滚针轴承“K”滚针和保持架组件，无内外圈。
“7”表示角接触球轴承（6类）“3”表示圆锥滚子轴承（公制）（7类）“51”“52”“53”表示向心推力球轴承（基本型号共五个数字）（8类）“81”表示推力短圆柱滚子轴承（9类）“29”表示推力调心滚子轴承（9类）轴承国家标准GB-T 305-1998 滚动轴承外圈上的止动槽和止动环尺寸和公差GB-T 308-2002 滚动轴承钢球GB-T 309-2000 滚动轴承滚针GB-T 4661-2002 滚动轴承圆柱滚子GB-T 4662-2003 滚动轴承额定静载荷GB-T 6391-2003滚动轴承额定动载荷和额定寿命JB-T 3034-1993 滚动轴承油封防锈包装JB-T 3573-2004 滚动轴承径向游隙的测量方法JB-T 6639-2004 滚动轴承零件骨架式丁腈橡胶密封圈技术条件JB-T 6641-2007 滚动轴承残磁及其评定方法JB-T 6642-2004 滚动轴承零件圆度和波纹度误差测量及评定方法JB-T 7048-2002 滚动轴承零件工程塑料保持架JB-T 7050-2005 滚动轴承清洁度评定方法JB-T 7051-2006 滚动轴承零件表面粗糙度测量和评定方法JB-T 7361-2007 滚动轴承零件硬度试验方法JB-T 7752-2005 滚动轴承密封深沟球轴承技术条件JB-T 8196-1996 滚动轴承滚动体残磁及其评定方法JB-T 8571-1997 滚动轴承密封深沟球轴承防尘、漏脂、温升性能试验规程JB-T 8921-1999 滚动轴承及其零件检验规则JB-T 10336-2002 滚动轴承及其零件补充技术条件JB-T 50013-2000 滚动轴承寿命及可靠性试验规程JB-T 50093-1997 滚动轴承寿命及可靠性试验评定方法——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
轴承新老代号表示方法
轴承新老代号表示方法最初的轴承型号大部分是又数字组成的，分辨轴承是什么种类主要看倒数的第四位，例如说1000828这个轴承，这个轴承就是新代号的61828，1000828的倒数第四位是0，表示零类，就是现在说的深沟球轴承。
再例如3003256，新代号是23256，300表示为轴承的结构，倒数第四位是3，表示三类，也就是调心滚子轴承。
关于SKF轴承的型号表示方法关于SKF轴承型号表示方法说明文件型号——轴承类型的确定0 双列角接触球轴承1 自动调心球轴承2 球面滚子轴承，球面滚子推力轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触球轴承8 圆柱滚子推力轴承BK 封口冲压外圈滚针轴承C CARB圆环滚子轴承HK 开口冲压外圈滚针轴承K 滚针与保持架推力组件N 圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
NA 外形尺寸符合ISO 15的滚针轴承NK 滚针轴承QJ 四点接触球轴承T 圆锥滚子轴承，公制尺寸符合ISO 355-1977尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）型号—补充型号—前缀前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。
例如，它们按照ANSI/ABMA标准19所说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。
AR- 球或滚子与保持架组件GS 圆柱滚子推力轴承的轴承座圈IR- 径向轴承的内圈K 圆柱滚子推力轴承的滚子与保持架组件K- 符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）（正被逐步淘汰）L 分离型轴承的单一内圈或外圈OR- 径向轴承的外圈R 除去内圈或外圈的分离轴承W 不锈钢深沟球轴承WF 外圈带法兰的不锈钢深沟球轴承WS 圆柱滚子推力轴承的轴圈ZE 带有SensorMount® 特性的轴承型号—补充型号—后缀后缀是用来识别在某些方面不同于原设计、或不同于目前的标准设计的设计或变型。
轴承型号表示方法
轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。
带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
轴承型号的含义及其说明
轴承型号的含义及其说明轴承是当代机械设备中一种重要的零部件，它的主要功能是支撑机械旋转体，降低其传动过程中的摩擦系数，保证回转精度。
轴承的代号分为前置代号、基本代号、后置代号，其主要功能如下：A前置代号：是轴承在结构形状、尺寸、公差、技术要求等有改变时区分使用，用字母标示。
如用L表示可分离轴承的可分离套圈；K 表示轴承的滚动体与保持架组件等等。
实际应用的滚动轴承类型是很多的，相应的轴承代号也是比较复杂的；B基本代号：基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，是轴承代号的基础。
基本代号有轴承类型代号、尺寸系列代号和内径代号3部分构成：类型代号-尺寸系列代号-内径代号（2位数）；进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200轴承，6代表深沟球轴承，NU，NJ则代表圆柱滚子轴承）：1-调心球轴承2-调心滚子轴承3-圆锥滚子轴承4-双列深沟球轴承5-推力球轴承6-深沟球轴承7-角接触球轴承N-圆柱滚子轴承NA-滚针轴承QJ-四点接触球轴承基本代号的编制规则1、轴承内径用基本代号右起第一、H位数字表示。
对常用内径d=20~480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d=20mm；12表示d=60mm等等。
对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。
对于内径小于10mm和大于500mm轴承，内径表示方法另有规定，可参看GB/T272--93。
2、轴承的直径系列用基本代号右起第三位数字表示。
例如，对于向心轴承和向心推力轴承，0、1表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。
各系列之间的尺寸对比如下图所示。
推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。
3、轴承的宽度系列用基本代号右起第四位数字表示。
当宽度直径系列的对比列为0系列时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。
轴承型号解释
轴承型号解释轴承是一种常见的机械零部件，它是一种用于支撑和减少旋转摩擦的装置。
轴承由外圈、内圈、滚动体和保持架组成，并通过滚动体在内外圈之间形成滚动接触，从而减少摩擦和磨损。
轴承型号是轴承的唯一标识，它包含了轴承的几何尺寸、结构特征、承受能力等信息。
以下是关于轴承型号的相关参考内容。
1. 轴承型号的组成轴承型号通常由英文字母和数字组成，每个字母和数字都代表了特定的含义。
例如，字母R代表圆弧半径，数字代表内径直径或轮毂直径，字母C代表轴承的载荷能力等。
根据轴承类型的不同，型号的组成会有所区别。
2. 常见轴承型号常见的轴承型号包括球轴承、滚子轴承、角接触轴承等。
其中，球轴承型号常以6开头，滚子轴承型号常以2开头，角接触轴承型号常以7开头。
例如，6204代表内径为20mm的6200系列球轴承，22310代表内径为50mm的22300系列滚子轴承，7207代表内径为35mm的7200系列角接触轴承。
不同厂家和国家可能有不同的命名规则，但基本的命名方式差异不大。
3. 轴承型号的尺寸解释轴承型号中的数字通常代表轴承的尺寸，例如内径直径、外径直径等。
以6204为例，62代表内径直径为62mm，04代表轴承的尺寸系列。
通常，轴承的内径直径对应轴承的型号和尺寸是有规律可循的，较小的数字通常对应较小的内径直径，较大的数字对应较大的内径直径。
因此，可以通过轴承型号的数字部分来了解轴承的大致尺寸。
4. 轴承型号的载荷能力解释轴承型号中的字母通常代表轴承的载荷能力，即承受外力的能力。
以C为例，字母C表示轴承的额定动载荷能力。
轴承的载荷能力是指在正常工作条件下轴承所能承受的额定载荷，这是轴承选型时需要考虑的重要参数。
不同的轴承型号和设计结构会影响轴承的载荷能力，因此选择合适的轴承型号对于提高机械设备的可靠性和寿命是至关重要的。
5. 其他轴承型号信息的解释除了尺寸和载荷能力，轴承型号还可能包含其他信息，如轴承的密封方式、内圈外形、保持架材料等。
常用滚动轴承代号表示方法
代号
轴承类新
0 深沟球轴承 1 角接触球轴承 2 推力圆柱滚子轴承
3 圆柱滚子轴承 4 外球面球轴承 5 四点接触球轴承
代号 6 7 8
N U QJ
注：1、类型代号后面或前面有的还可以加注字母或数字，表示该类型 轴承的再细 区别。
2、滚针轴承类型代号未包括在此表内。
表示意义及示例
代号
表示意义及示例
- 公差等级为普通级的深沟球轴承 6203 -
径向游隙为0级的深沟球轴承 6210
/P6 公差等级为6级的深沟球轴承 6203/P6 /C1 径向游隙为1组的双列圆柱滚子轴承 NN3006/C1
/P6X 公差等级为6X级的圆锥滚子轴承 30210/P6X
/C2 径向游隙为2组的深沟球轴承 6210/C2
ZW 双列滚针保持架组件 K20X25X40ZW
五、轴承后置代号之 密封、防尘与外部形状变化组
代号 K
K30 N -RS -RZ -Z
-RZS
-ZN
-ZNR
U -2FS
表示意义及示例 有圆锥孔调心球轴承 1210K 有圆锥孔（1：30）调心滚子轴承 24122K30 外圈上有止动槽的深沟球轴承 6210N 一面带密封圈(接触式)的深沟球轴承 6210-RS 一面带密封圈(非接触式)的深沟球轴承 6210-RZ 一面带防尘盖的深沟球轴承 6210-Z 一面带密封圈(接触式)，另一面带防尘盖的 深沟球轴承 6210-RZS 一面带防尘盖，另一面外圈有止动槽的 深沟球轴承 6210-ZN 一面带防尘盖，另一面外圈有止动槽并带止动环的 深沟球轴承 6210-ZNR 带球面座圈的推力球轴承 53210U 两面带毡圈密封的宽内圈深沟球轴承 6206-2FSWB
轴承型号解释
轴承型号解释轴承是广泛应用于机械设备中的一种重要零部件，它通过减少摩擦力和支持运动部件来实现机械装置的顺畅运转。
轴承型号是标识和区分不同轴承类型的一种编码方式，根据不同的设计和用途，轴承型号可以分为以下几种：1. 深沟球轴承（Deep Groove Ball Bearings，简称DGBB）：深沟球轴承是最常见的轴承类型之一，具有结构简单、承载能力较高、适用于高速运转等特点。
其型号一般采用数字来表示，如6000、6200等，数字中的前两位表示轴承的直径系列，后面的两位数字表示轴承的直径大小。
2. 接触角球轴承（Angular Contact Ball Bearings，简称ACBB）：接触角球轴承适用于在高速旋转或承受较大轴向负载时使用，其内圈和外圈之间有一个特殊的接触角。
型号一般由字母和数字组成，字母表示轴承接触角（如，A表示30度，B表示40度），数字表示轴承的尺寸。
3. 圆锥滚子轴承（Tapered Roller Bearings，简称TRB）：圆锥滚子轴承适用于在承受径向和轴向负载时使用，其内圈和外圈之间呈锥形。
型号通常以数字表示，其中第一个数字表示滚子角度，后面的数字表示轴承尺寸。
4. 调心滚子轴承（Spherical Roller Bearings，简称SRB）：调心滚子轴承适用于在承受较大偏转或轴心偏移时使用，其内圈和滚子之间有一个球状的外球面。
型号通常以字母和数字组成，字母表示轴承的结构和尺寸（如C表示拉大了的内圈孔径，CA表示轴承具有极大的径向间隙），数字表示轴承的尺寸。
5. 圆柱滚子轴承（Cylindrical Roller Bearings，简称CRB）：圆柱滚子轴承适用于在承受大径向载荷时使用，其结构类似于调心滚子轴承，但内圈和滚子之间没有球状的外球面。
型号通常以字母和数字组成，字母表示轴承的结构和尺寸，数字表示轴承的尺寸。
除了以上常见的轴承型号外，还有许多其他类型的轴承，如圆心调心轴承、推力球轴承、角接触推力球轴承等。
2014轴承新旧型号对照
表征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准代号的构成：轴承新标准问题.files/bullet.gif" width=13>前置代号——表示轴承的分部件轴承新标准问题.files/bullet.gif" width=13>基本代号：表示轴承的类型与尺寸等主要特征轴承新标准问题.files/bullet.gif" width=13>后置代号：表示轴承的精度与材料的特征一般正常宽度为“0”,通常不标注。
轴承型号的表示方法（1）2007-06-21 15:18滚动轴承的代号表示方法代号用途:代表象征滚动轴承的结构、尺寸、类型、精度等，代号由国家标准GB/T272-93规定。
代号的构成：前置代号——表示轴承的分部件；基本代号——表示轴承的类型与尺寸等主要特征；后置代号——表示轴承的精度与材料的特征轴承的分部件代号五四三二一内部结构代号；密封与防尘结构代号；保持架机器材料代号；特殊轴承材料代号；公差等级代号；游隙代号；多轴承配置代号；其他代号；类型代号；尺寸系列代号；内径代号；宽度系列代号直径系列代号；内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。
常见特殊情况：一当轴承内径小于20mm轴承内径尺寸为(mm)10121517对应内径代号为00010203二当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
以此类推627的内径为7mm，634的内径为4mm。
三轴承的内径不是5的倍数或者大于等于500mm，内径代号用斜杠‘/’隔开。
另一种情况：有部分滚针轴承旧代号内径代号直接用‘/’隔开。
这几种情况‘/’后边的几位数值为轴承内径尺寸。
见下表示例：轴承型号619/1.562/2260/5003519/11207943/25内径尺寸(mm)1.522500112025以上是几种轴承内径常见的表示方法，国际上有些公司的代号都不尽相同；要以实际情况为准。
轴承型号--字母含义
轴承型号字母含义1）内部结构A——内部设计与标准不同的轴承。
A——角接触球轴承，接触角为30度。
A5——角接触球轴承，接触角为25度。
B——角接触球轴承，接触角为40度。
C——角接触球轴承，接触角为15度。
C——圆锥滚子轴承，接触角为20度。
D——圆锥滚子轴承，接触角为28度。
C，CA（带黄铜实体保持架），CD（带冲压保持架）——高负载调心滚子轴承。
E——高负载圆柱滚子轴承。
H——高负载推力调心滚子轴承。
J——圆锥滚子轴承的外圈滚道的小端径，角度，外圈宽度与ISO规定一致。
（2）材料g——套圈，滚动体为渗碳钢。
H——套圈，滚动体为不锈钢。
（3）保持架M——铜合金实体保持架。
T——合成树脂保持架。
W——冲压保持架。
V——无保持架。
（4）密封圈，防尘盖Z，ZS——一面带钢板防尘盖。
ZZ，ZZS——两面带钢板防尘盖。
D，DU——一面带接触式橡胶密封圈。
DD，DDU——两面带接触式橡胶密封圈。
V——一面带非接触式橡胶密封圈。
VV——两面带非接触式橡胶密封圈。
（5）套圈形状K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
E——套圈上有切口或油孔。
E4——外圈上带油槽，油孔。
N——外圈外径带止动槽。
NR——外圈外径带止动槽，止动环。
（6）配合及衬垫DB——背靠背成对安装。
DF——面对面成对安装。
DT——串联成对安装。
+K——外圈带衬垫。
+L——内圈带衬垫。
+KL——内，外圈带衬垫。
（7）游隙C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
公制英制滚针轴承型号含义
M--封口型冲压外圈满装滚针轴承
别离人心伤，伤心人断肠，断肠人嗜酒。酒过愁肠人更愁
MH--封口型冲压外圈满装滚针轴承(重系 列)
009911
。
2dk0f5c9b www.p.gcp.ac.
SCE--穿孔型冲压外圈滚针轴承（轴承型号
大全）
BCE--封口型冲压外圈滚针轴承
SCH--穿孔型冲压外圈滚针轴承
别离人心伤，伤心人断肠，断肠人嗜酒。酒过愁肠人更愁
BCH--封口型冲压外圈滚针轴承
SN--穿孔型冲压外圈满装滚针轴承
B--穿孔型冲压外圈满装滚针轴承
BH-、TLAM--封口型冲压外圈滚针轴承
F--穿孔型冲压外圈满装滚针轴承
FY、YT--穿孔型冲压外圈满装滚针轴承(油
脂限位)
FH、YTL--穿孔型冲压外圈满装滚针轴承(重 系列)
别离人心伤，伤心人断肠，断肠人嗜酒。酒过愁肠人更愁
MF--封口型冲压外圈满装滚针轴承
MFH--封口型冲压外圈满装滚针轴承
别离人心伤，伤心人断肠，断肠人嗜酒。酒过愁肠人更愁
RS------为一个密封圈配公制系统
2RS-----为二个密封圈,配公制系统
P-------为一个密封圈,配英制系统
PP------为二个密封圈,配英制系统
ASI/OH---为油孔 HK、BA、TA..Z--穿孔型冲 压外圈滚针轴承
别离人心伤，伤心人断肠，断肠人嗜酒。酒过愁肠人更愁
公制英制滚针轴承型号含义：
公制系列:HK、BK、F、FH、FY、MF、MFH、
MFY；TA..Z、TLA..Z、TAM、TLAM、YT、YTL。
英制系列:SCE、BCE、SCH、BCH、SN、B、BH、 M、MH、；BA...Z、BHA...Z、BAM、BHAM、YB、YBH。
轴承代号含义说明
轴承代号含义说明轴承代号由基本代号，前置代号和后置代号构成。
基本代号表示轴承系列及尺寸，前置代号表示轴承类型及轴承零件，位于基本代号之前，后置代号表示轴承的结构，保持架，密封与防尘，公差，油隙，热处理等技术要求，位于基本代号之后。
1.前置代号C-圆柱滚子轴承附件（或轴承本身），例：C0021045C-成对安装圆锥滚子轴承，面对面安装，例：45C3021046C-成对安装圆锥滚子轴承，背对背安装，例：46C302104CRI-四列圆柱滚子轴承内圈，例：4CRI4560F4CRO-四列圆柱滚子轴承外圈，例：4CRO660AFE-磁电机球轴承，外径为正公差，例：E10EN-磁电机球轴承，外径为负公差，例：EN10IR-滚针轴承内圈（英制），例：IR1212IRA-滚针轴承内圈，比IR系列宽（英制），例：IRA20IRM-滚针轴承内圈，例：IRM710M-最大载荷容量型球轴承，例：M6311OR-滚针轴承，只有外圈，例：OR10876F-深沟球轴承带凸缘，例：F603TR-尺寸非标准的单列圆锥滚子轴承，例：TR060702W-宽型，深沟球轴承，例：W602ZZX2.后置代号（1）内部结构A-角接触轴承，接触角30度（不标出），例：7210B-角接触轴承，接触角40度，例：7210BC-角接触轴承，接触角15度，例：7210CC-圆锥滚子轴承，接触角20度，例：30303CD-圆锥滚子轴承，接触角28度30分，例：30305DG-压缩轴向油隙的调心和圆锥滚子轴承J-圆锥滚子轴承，符合ISO分组，例：30206JN-圆锥滚子轴承，特殊噪声要求，例：30208NR-加大负荷容量的调心，圆锥和圆柱滚子轴承，例：22228R（2）密封和防尘OR-球轴承带O型密封圈，例：6201+ORRK-单面，双唇接触式合成橡胶密封，例：6210RK2RK-双面，双唇接触式合成橡胶密封，例：6210.2RKRS-单面，接触式合成橡胶密封，例：6210RS2RS-双面，接触式合成橡胶密封，例：6210-2RSRSA-单面，带金属罩接触式合成橡胶密封，例：88107RSA2RSA-双面，带金属罩接触式合成橡胶密封，例：88107-2RSARSB-单面，带加卡金属罩的接触式合成橡胶密封，例：88107RSB2RSB-双面，带加卡金属罩的接触式合成橡胶密封，例：88107-2RSB RSC-硅橡胶制RS型密封，例：6210RSCRSD-聚丙烯橡胶制RS型密封，例：6210RSDRSE-单面，挡边引导接触式合成橡胶密封，例：6206RSE2RSE-双面，挡边引导接触式合成橡胶密封，例：6206-2RSERSF-RS型氟化橡胶密封，例：6210RSFRU-单面，非接触式合成橡胶密封，例：6205RU2RU-双面，非接触式合成橡胶密封，例：6205-2RUTR-单面，三唇金属罩合成橡胶密封，例：4508B-TR2TR-双面，三唇金属罩合成橡胶密封，例：4508B-2TRU-一面带接触式合成橡胶密封的滚针轴承，例：NA4916UUU-二面带接触式合成橡胶密封的滚针轴承，例：NA4916UUZ-单面钢制防尘盖，例：6205.ZZZ-双面钢制防尘盖，例：6205ZZZL-单面，L型内径的钢制防尘盖，例：6207ZLZX-单面，由止动环压紧的钢制防尘盖，例：6205ZXZXL-由止动环压紧L型内径单面钢制防尘盖，例：6203ZXLZZL-钢制防尘盖，双面，L型内径，例：6203ZZLZZX-钢制防尘盖，双面，由止动环压紧，例：605ZZXZZXL-钢制防尘盖，双面，由止动环压紧，L型内径，例：6303ZZXL （3）套圈形状a-大于标准倒角的非标准倒角，例：6205aB-圆锥滚子轴承，外圈带凸缘，例：30210BBI-双半内圈球轴承，例：6215BIBO-双半外圈球轴承，例：6215BOD-圆锥滚子轴承，双外圈或双内圈（英制），例：594/592DK-带锥孔轴承，锥度为1：12，例：1210KK30-带锥孔轴承，锥度为1：30，例：23026K30N-外圈带止动槽轴承，例：6206NC-带锁孔的圆锥滚子轴承NR-外圈带止动环轴承，例：6210NRY-小于标准倒角尺寸的非标准倒角，例：30206YS-圆锥滚子轴承，非标准倒角（斜倒角）SG-内径带螺旋槽的圆锥滚子轴承T-锥孔或锥形外径（英制）圆锥滚子轴承TD-双列、锥孔或锥形外径（英制）圆锥滚子轴承W-双内圈、端面带槽的圆锥滚子轴承，例：47T694625WHW-外圈有润滑油沟槽和孔的圆柱滚子轴承，例：NU316WWi-圆柱滚子轴承（1-外圈有润滑油孔；2-内圈有润滑油孔和槽；3-内圈有润滑油孔；4-内、外圈有润滑油孔；5-内、外圈有润滑油孔和槽；6-外圈有润滑油孔和槽，内圈有润滑油孔；10-外圈带锁孔；11-外圈带润滑油孔和锁孔；13-外圈带锁孔，内圈带润滑油孔；14-内圈带润滑油孔，外圈带润滑油孔和锁孔；I=1,2，…）。
轴承型号字母代表意思-学习文件
轴承|轴承型号中经常有很多英文字母，代表的什么意思？轴承型号中经常有很多英文字母,代表的什么意思?没有最好答案具体什么字母才好解答,每个品牌都不同样1) 前置代号GS——推力圆柱滚子,推力滚针轴承座圈。
例:GS81107-推力圆柱滚子轴承81107的座圈。
K——推力滚子以及保持架的组合件里。
例:K81170。
K-——切合AFBMA标准系列英制圆锥滚子轴承带滚子以及保持架组件的内圈(内锥体)或外圈(锥环)。
例:K-09067——系列为09000的圆锥滚子轴承的内锥体。
L——分离型轴承的单一内圈或外圈。
例:LNU207——圆柱滚子轴承NU207的内圈。
L30207——圆锥滚子轴承30207的外圈。
R——除去单一内圈或外圈的分离型轴承。
例:RNU207——圆柱滚子轴承NU207带滚子以及保持架组合件的外圈。
R30207——圆锥滚子轴承以及保持架组件的内圈。
WS——推力圆柱滚子,推力滚针轴圈。
例:WS81107——推力圆柱滚子轴承81107的轴圈。
2.后置代号如果轴承代号中有数个后置代号,则这些个后置代号按以下顺序分组排列:(1)内部预设,(2)外部预设,(3)保持架,(4)其他特点。
(1)(2)(3)组中的后置代号与基本代号之间留出半个汉字距;(2)组中的防尘盖以及密封圈的后置代号则是例外,在后置代号前面置一个连字符“-”;(4)组中的后置代号前面置一斜线。
斜线也用来隔离下列两种情况下的两个(4)组后置代号:a. 第一个后置代号以数字末端以及第二个后置代号以数字开首时。
例:6205/P53/223316。
B. 表示压缩以及(/或)移动游隙规模的后置代号后再跟一表示润滑脂类型的后置代号,若省略斜线会引起混淆时。
例;6205-2Z/C2L/HT42(=C2L+HT42)。
(1) 内部预设A,B,C,D,E——当没事了的内部结构有变动时,这些个后置代号及其组合一般构成轴承系列代号的一部门,他们通常只在过渡期使用,过渡期之后即略去不用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2014年滚针轴承型号最新表示说明【轴承形式】●英制单列深沟球轴承：R●英制带法兰单列深沟球轴承：FR●公制单列深沟球轴承：记号省略●公制带法兰单列深沟球轴承：F●特定尺寸公制单列深沟球轴承：MR●特定尺寸公制带法兰单列深沟球轴承：MF●带沟道推力轴承：FM●无沟道推力轴承：F【密封圈.防尘盖】●两侧带挡圈接触式特富龙密封圈：TT●两侧钢板防尘盖：ZZ●两侧接触式橡胶密封圈：2RS【润滑剂】●主要的润滑脂牌号标记Maltemp SRL(微型、小孔径轴承的标准油脂）：SRLAlvania No.2（小型、中型轴承的标准油脂）：AV2Aero shell No.16（高温用）：AG6Molykote 33M（低负荷、低温用）：M4MKrytox 240AC（超高温用）：K24Isoflex Super LDS18：SL8Beacon325：B32●主要的润滑剂牌号标记Aero shell Fluid 12（标准油脂）：AF2Windsor Lube L-245X：WL2Antirust P2100：002轴承的命名与基本代号轴承的命名：一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。
基本代号：用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。
补充代号：轴承的部件、与基本设计有不同结构或有其它特性的变型。
轴承的基本代号：所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成。
第一个数字或第一个字母或字母组合表示轴承类型；后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是有一些例外的情况如下：1.在一些情况下，表示轴承类型的数字和表示尺寸系列的第一个数字被省略。
例：6(0)208-2Z (0)3209 A2.对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常直接用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或618/530 MA (d = 530毫米).3.内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4.对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。
5.偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15，875 (d = 15，875毫米)。
0类：双列角接触球轴承（通常省略）例：（0）3204 A1类：自调心球轴承例：1201 ETN92类：球面滚子轴承、球面滚子推力轴承例：22209 E 29328 E3类：圆锥滚子轴承例：32016 X/Q4类：双列深沟球轴承例：4206 ATN95类：推力球轴承例：511006类：深沟球轴承例：6213-2Z7类：角接触球轴承例：7305 BECBM8类：圆柱滚子推力轴承例：81111 TNN类：圆柱滚子轴承第二个字母，有时候第三个字母，用来确定法兰结构，例如：NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
例：NU 2317 ECJC类：CARB轴承C 2205QJ类：四点接触球轴承例：QJ 217 MA。
NSK轴承前置代号和后置代号的含义【前置代号】F——凸缘外圈的深沟球轴承（适用于内径<10mm），例：f 605HR——高负载圆锥滚子轴承，例：HR 30207 JMF——特定尺寸的凸缘外圈的深沟球轴承（适用于内径<10mm），例mf 52MR——特定尺寸的深沟球轴承（适用于内径<10mm），例MR 31【后置代号】1、内部结构CA——带黄铜实体保持架CD——带冲压保持架高负载调心滚子轴承E——高负载圆柱滚子轴承H——高负载推力调心滚子轴承2、材料g——套圈，滚动体为渗碳钢h——套圈，滚动体为不锈钢3、保持架M——铜合金实体保持架T——合成树脂保持架W——冲压保持架V——无保持架4、密封圈、防尘盖Z、ZS——一面带钢板防尘盖ZZ、ZZS——两面带钢板防尘盖D、DU——一面带接触式橡胶密封圈DD、DDU——两面带接触式橡胶密封圈V——一面带非接触式橡胶密封圈VV——一面带非接触式橡胶密封圈5、套圈形状K——圆锥孔，锥度1：12K30——圆锥孔，锥度1：30E——套圈上有切口或油孔E4——外圈上带油槽、油孔N——外圈外径带止动槽NR——外圈外径带止动槽、止动环6、配合及衬垫DB——背靠背成对安装DF——面对面成对安装DT——串联成对安装+K——外圈带衬垫+L——内圈带衬垫+KL——内圈、外圈带衬垫H——紧定套的结构代号AH——拆卸套的结构代号HJ——L型档边圈结构代号7、特殊规格X26——使用温度限制在150℃以下X28——使用温度限制在200℃以下X29——使用温度限制在250℃以下S11——调心滚子轴承，使用温度限制在200℃以下轴承的精度与等级滚动轴承的精度分（主要）尺寸精度与旋转精度。
精度等级已标准化，分为P0级、P6级、P5级、P4级、P2级五个等级。
精度从0级起依次提高，对于一般用途0级已足够，但在用于表1所示条件或场合时，需要5级或更高的精度。
以上的精度等级虽然是以ISO标准为基准制定的，但其称呼在各国标准中有所不同。
各种轴承型式所适用的精度等级以及各国标准之间的比较。
尺寸精度（与轴及外壳安装有关的项目）1、内径、外径、宽度及装配宽度的允许偏差2、滚子组内复圆直径及外复圆直径的允许偏差3、倒角尺寸的允许界限值4、宽度的允许变动量旋转精度（与旋转体跳动有关的项目）1、内圈及外圈的允许径向跳动和轴向跳动2、内圈的允许横向跳动3、外径面倾斜度的允许变动量4、推力轴承滚道厚度的允许变动量5、圆锥孔的允许偏差和允许变动量深沟球轴承是最常用的滚动轴承。
它的结构简单，使用方便。
主要用来承受径向载荷，但当增大轴承径向游隙时，具有一定的角接触球轴承的性能，可以承受径、轴向联合载荷。
在转速较高又不宜采用推力球轴承时，也可用来承受纯轴向载荷。
与尺寸相同的其它类型轴承比较，此类轴承摩擦系数小，极限转速高。
但不耐冲击，不适宜承受重载荷。
深沟球轴承装在轴上后，在轴承的轴向游隙范围内，可限制轴或外壳两个方向的轴向位移，因此可在双向作轴向定位。
此外，该类轴承还具有一定的调心能力，当相对于外壳孔倾斜2′～10′时，仍能正常工作，但对轴承寿命有一定影响。
深沟球轴承保持架多为钢板冲压浪形保持架，大型轴承多采用车制金属实体保持架。
深沟球轴承广泛应用于汽车、拖拉机、机床、电机、水泵、农业机械、纺织机械等。
调心球轴承外圈滚道呈球面，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正。
产品特性：主要承受径向载荷，同时可承受较小轴向载荷。
轴（外壳）的轴向位移限制在游隙限度内，具有自动调心性能，允许内、外围相对倾斜不大的条件下正常工作，适用于支承座孔不能严格保证同轴度的部件中。
主要用途机电设备◆塑料机械办公器械◆纺织机械传动轴医疗器械◆健身和运动器材调心球轴承是外圈滚道加工成球面形、内圈有两条深沟滚道的双列球轴承，具有调心性能。
其主要用于承受径向负荷，在承受径向负荷的同时，也可承受少量的轴向负荷，但一般不能承受纯轴向负荷，其极限转速较深沟球轴承低。
该类轴承多用于在负荷作用下易发生弯曲的双支承轴上，以及双承座孔不能保证严格同轴度的部件里，但内圈中心线与外圈中心线的相对倾斜度不得超过3度。
圆柱滚子轴承属分离型轴承，安装与拆卸非常方便。
圆柱滚子轴承分为单列、双列和四列。
根据轴承装用滚动体的列数不同，圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。
其中应用较多的是有保持架的单列圆柱滚子轴承。
此外，还有单列或双列满装滚子等其它结构的圆柱滚子轴承。
单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。
圆柱滚子轴承承受的径向负荷能力大，根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。
NN型和NNU型双列圆柱滚子轴承结构紧凑，刚性强，承载能力大，受载荷后变形小，大多用于机床主轴的支承。
FC、FCD、FCDP型四列圆柱滚子轴承可承受较大的径向载荷，多用于轧机等重型机械上。
圆柱滚子轴承主要用于电机、机床、石油、轧机装卸搬运机械和各类产业机械。
单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。
双列圆柱滚子轴承属于游动轴承，其可分离性使安装和拆卸很方便。
两个套圈均可以采用紧配合。
双列圆柱滚子轴承几乎不允许有倾斜角。
单列圆柱滚子轴承通常是只受径向力，与同尺寸球轴承相比，径向承载能力提高1.5-3倍，刚性好、耐冲击，它特别适用于刚性支承的、又支承短轴、受热伸长而引起轴向位移的轴和安装拆卸需要分离型轴承之机器附件。
主要用于大型电机、机床主轴、发动机前后支承轴、火车客车车箱轴支承、柴油机曲轴、汽车拖拉机变速箱等。
圆锥孔的NN30系列圆柱滚子轴承主要用作机床主轴的径向支承，NNU49系列双圆柱滚子轴承，N19、N10单列圆柱滚子轴承。
调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。
外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。
在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。
调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。
径向负荷能力大，适用于有重负荷、冲击负荷的情况。
内圈内径是锥孔的轴承，可直接安装。
或使用紧定套、拆卸筒安装在圆柱轴上。
保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
调心滚子轴承可承受较大的径向载荷，同时也能承受一定的轴向载荷。
该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。
调心滚子轴承内孔有圆柱形和圆锥形两种。
圆锥形内孔的锥度为1：1 2或1：30。
为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个均布的油孔。
调心滚子轴承适用于承受重载荷与冲击载荷，广泛应用于冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业。
滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。
这种滚子称为滚针。
尽管具有较小的截面，轴承仍具有较高的负荷承受能力，因此，特别适用于径向空间受限制的场合。
滚针轮廓面在近端面处稍微收缩。
