磷化铟晶体半导体材料的研究综述
磷化铟晶体半导体材料的研究综述
文献综述课题名称磷化铟晶体半导体材料的研究学生学院机电工程学院专业班级2013级机电（3）班学号135学生姓名王琮指导教师路家斌2017年01月06日中文摘要磷化铟(InP)已成为光电器件和微电子器件不可或缺的重要半导体材料。
本文详细研究了快速大容量合成高纯及各种熔体配比条件的InP材料；大直径 lnP 单晶生长；与熔体配比相关的缺陷性质；lnP中的VIn心相关的缺陷性质和有关InP材料的应用，本文回顾了磷化铟( InP)晶体材料的发展过程,介绍了磷化铟材料的多种用途和优越特性，深入分析InP合成的物理化学过程，国际上首次采用双管合成技术，通过对热场和其他工艺参数的优化，实现在60—90分钟内合成4．6Kg 高纯InP多晶。
通过对配比量的调节，实现了熔体的富铟、近化学配比，富磷等状态，为进一步开展不同熔体配比对InP性质的影响奠定了基础.关键词：磷化铟磷注入合成晶体材料器件ABSTRACTIndium Phosphide (InP) has been indispensable to both optical and electronic devices．This paper used a direct P—injection synthesis and LEC crystal growth method to prepare high purity and various melt stoichiometry conditions polycrystalline InP and to grow high quality,large diameter InP single crystal in our homemade pullers．In this work，we have obtained the abstract this paper looks back the developing process on the bulk InP crystals, introduces vario us uses a nd superior character of the InP ma terials and a large quantity of high purity InP crystal materialhas been produced by the phosphorus in-situ injection synthesis and liquid encapsulated Czochralski(LEC) growth process．In the injection method，phosphorus reacts with indium very quickly so that the rapid polycrystalline synthesis is possible．The quartz injector with two Or multi-transfer tubes was used to improve the synthesis result．It will avoid quartz injector blast when the melt was indraft into the transfer tube．The injection speed，melt temperature，phosphorus excess，and SO on are also important for a successful synthesis process．About 4000—60009 stoichiometric high purity poly InP is synthesized reproducibly by improved P-injection method in the high—pressure puller．Keywords：InP , P-injection synthesis, Crystal , Material, Device引言磷化铟( InP) 是重要的Ⅲ-Ⅴ族化合物半导体材料之一,是继Si、Ga As之后的新一代电子功能材料。
磷化铟半导体衬底材料
磷化铟半导体衬底材料
磷化铟（InP）是一种重要的半导体衬底材料，它具有以下优点：
1. 高电子迁移率：磷化铟的电子迁移率比硅高得多，这意味着它可以在更高的频率下工作，并且可以更快地传输信息。
2. 高光学透过率：磷化铟具有很高的光学透过率，这意味着它可以用于制造高性能的光学器件，如激光器和探测器。
3. 低噪声：磷化铟的噪声比硅低，这意味着它可以在更低的温度下工作，并且可以在更小的尺寸下实现高性能。
4. 高稳定性：磷化铟的化学性质和物理性质都非常稳定，这意味着它可以在高温、高压和高辐射等恶劣环境下工作。
因此，磷化铟被广泛用于制造高速通信器件、光学器件、传感器和激光器等领域。
例如，在高速通信领域，磷化铟可以用于制造高速光通信器件，如激光器和探测器，以及高速电通信器件，如放大器和调制器。
在光学器件领域，磷化铟可以用于制造激光器、探测器、光调制器和光开关等。
在传感器领域，磷化铟可以用于制造温度传感器、压力传感器、加速度传感器和气体传感器等。
在激光器领域，磷化铟可以用于制造高功率激光器、短脉冲激光器和蓝光激光器等。
总之，磷化铟是一种非常重要的半导体衬底材料，它具有高电子迁移率、高光学透过率、低噪声、高稳定性等优点，广泛用于制造高速通信器件、光学器件、传感器和激光器等领域。
磷化铟的长晶技术和应用
磷化铟的长晶技术和应用作者：周铁军廖彬宋向荣来源：《科技风》2020年第32期摘要：磷化铟（InP）作为一种重要的Ⅲ—Ⅴ族化合物半导体材料，具有直接跃迁型能带结构、禁带宽度较宽，广泛用于光纤通信工程中;光电转换效率较高，应用于太阳能电池片;电子迁移率高、抗辐射能力较强，应用于集成电路及高速高频器件当中。
国家新材料“十三五”规划将磷化铟作为“十三五”期间需要大力发展的半导体材料，也表明，磷化铟材料，越来越得到重视。
本文根据行业的发展及相关信息，综述了磷化铟多晶合成技术、单晶生长工艺和应用。
关键词：磷化铟;多晶合成;单晶生长1 磷化铟多晶的合成技术磷化铟多晶是由高纯金属铟和高纯红磷反应制得。
磷化铟的熔点为1070℃，在此温度下，磷化铟材料有很高的离解压，熔点下的离解压为2.75MPa，根据Antoine饱和蒸汽压与和温度之间的函数关系公式lgP=A-B/（T+C）计算，在此条件下，磷蒸汽压已超过了10MPa，远大于磷化铟的离解压，所以将磷和铟直接在单晶炉内合成磷化铟单晶是非常困难的，所以一般是将高纯铟和高纯磷通过多晶合成，合成磷化铟多晶料，然后再用磷化铟多晶料进行磷化铟单晶生长。
目前，合成磷化铟多晶的方法主要有以下几种：水平梯度凝固法（HGF）、水平布里奇曼法（HB）、溶质扩散法（SSD）、直接合成法等。
2 溶质扩散法溶质扩散法（SSD）是最早用于磷化铟多晶合成方法，是在900℃～1000℃通过磷蒸汽在铟的熔体中扩散，然后反应生成磷化铟多晶的方法。
由于其生长温度低，可减少晶体中Si杂质对磷化铟多晶体的玷污，提高了晶体的纯度，有效提高晶体的载流子浓度，载流子浓度可以达到1014cm-3的水平。
但是与其他方法相比，多晶一次合成量少，合成速度慢，从而导致生产成本高，无法满足工业批量生产的需要，目前基本已被淘汰。
3 水平布里奇曼法（HB）和水平温度梯度凝固法（HGF）合成HB/HGF法是目前工业上合成磷化铟多晶的主要方法。

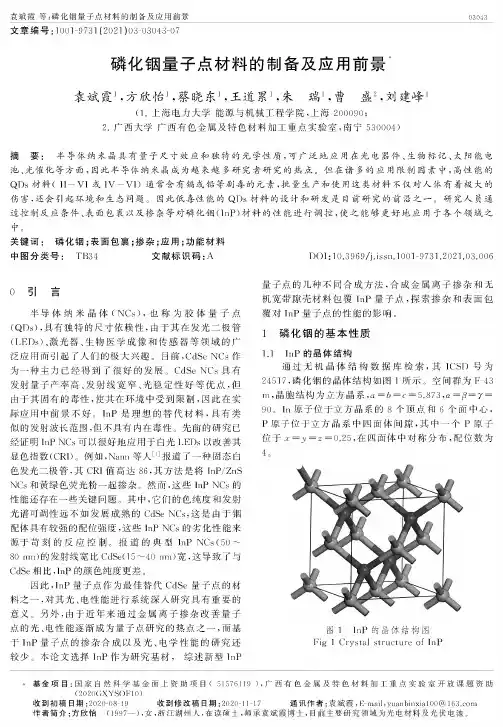

磷化铟量子点材料的制备及应用前景
03043袁斌霞等：磷化铟量子点材料的制备及应用前景文章编号：1001-9731 (2021 )03-03043-07磷化锢量子点材料的制备及应用前景*袁斌霞】，方欣怡】，蔡晓东】，王道累】，朱 瑞1，曹 盛2,刘建峰1(1.上海电力大学能源与机械工程学院，上海200090；2.广西大学广西有色金属及特色材料加工重点实验室，南宁530004)摘要：半导体纳米晶具有量子尺寸效应和独特的光学性质，可广泛地应用在光电器件、生物标记、太阳能电池、光催化等方面，因此半导体纳米晶成为越来越多研究者研究的热点.但在诸多的应用限制因素中，高性能的QDs 材料(II-VI 或IV -VI )通常含有镉或铅等剧毒的元素，批量生产和使用这类材料不仅对人体有着极大的 伤害,还会引起环境和生态问题。
因此低毒性能的QDs 材料的设计和研发是目前研究的前沿之一。
研究人员通过控制反应条件、表面包裹以及掺杂等对磷化锢(InP)材料的性能进行调控，使之能够更好地应用于各个领域之 中。
关键词：磷化锢；表面包裹；掺杂；应用；功能材料中图分类号：TB34文献标识码:A DOI ：10.3969/.issn.10019731.2021.03.0060引言半导体纳米晶体(NCs)，也称为胶体量子点(QDs),具有独特的尺寸依赖性，由于其在发光二极管 (LEDs)、激光器、生物医学成像和传感器等领域的广泛应用而引起了人们的极大兴趣。
目前，CdSeNCs 作 为一种主力已经得到了很好的发展。
CdSeNCs 具有 发射量子产率高、发射线宽窄、光稳定性好等优点，但由于其固有的毒性，使其在环境中受到限制，因此在实 际应用中前景不好。
InP 是理想的替代材料，具有类似的发射波长范围,但不具有内在毒性。
先前的研究已经证明InP NCs 可以很好地应用于白光LEDs 以改善其 显色指数(CRI)。
例如，Nann 等人［1］报道了一种固态白色发光二极管，其CRI 值高达86,其方法是将InP/ZnSNCs 和黄绿色荧光粉一起掺杂。
二硫化钼和磷化铟
二硫化钼和磷化铟是两种重要的无机化合物，它们在材料科学和半导体领域具有广泛的应用价值。
本文将分别介绍二硫化钼和磷化铟的化学特性、物理性质、制备方法以及应用领域，以便更好地了解这两种化合物的重要性和潜在应用。
一、二硫化钼1. 化学特性二硫化钼是一种由钼和硫组成的化合物，化学式为MoS2。
它是一种层状结构的材料，每一层由钼原子和硫原子交替排列而成。
在二硫化钼中，钼原子的配位数为六，硫原子的配位数为二，呈现出典型的硫化物结构特征。
2. 物理性质二硫化钼具有良好的机械性能和化学稳定性，是一种优秀的固体润滑剂。
此外，二硫化钼还表现出优异的光电性能，在光电器件和纳米电子学领域有着重要的应用价值。
3. 制备方法二硫化钼的制备方法主要包括化学气相沉积法、机械研磨法和化学溶液法等。
其中，化学气相沉积法是目前应用最为广泛的制备工艺，通过控制反应条件和沉积参数可以得到不同形貌和结构的二硫化钼材料。
4. 应用领域二硫化钼在能源存储、光伏器件、电子器件和传感器等领域具有广泛的应用。
例如，作为锂离子电池的阳极材料、光伏电池的吸光层材料、场效应晶体管的通道材料等，都展现出了二硫化钼优异的性能和潜在应用前景。
二、磷化铟1. 化学特性磷化铟是一种由铟和磷组成的化合物，化学式为InP。
它是III-V族半导体材料中的重要代表，具有较大的带隙和良好的光电特性。
磷化铟晶体结构紧密，硬度高，熔点较高，化学稳定性良好。
2. 物理性质磷化铟具有优异的光电性能，其带隙宽度为1.35eV，适用于可见光区域的光电器件。
同时，磷化铟还表现出较高的电子迁移率和较低的载流子有效质量，是一种重要的半导体材料。
3. 制备方法磷化铟材料的制备方法主要包括金属有机气相外延（MOCVD）、分子束外延（MBE）和气相输运法等。
这些方法可以获得高质量、大尺寸的磷化铟单晶材料，满足不同领域的需求。
4. 应用领域磷化铟在光电器件、微波器件、激光器件和光通信领域有着广泛的应用。
半导体材料文献综述
半导体材料文献综述半导体材料是一类电子特性介于导体和绝缘体之间的材料，具有广泛应用于电子器件、光电子器件和能源转换等领域。
在过去的几十年中，半导体材料的研究取得了重大进展，为各种应用领域提供了新的可能性。
本文综述了半导体材料的研究进展，并重点探讨了其在电子器件和能源转换等领域的应用。
半导体材料的研究可以追溯到上世纪50年代，最早的半导体材料是硅和锗。
随着研究的深入，人们发现了新的半导体材料，如氮化镓、碳化硅和磷化铟等。
这些新材料具有更好的电子特性和热特性，广泛应用于电子器件领域。
此外，半导体材料的研究还包括光电子和能源转换等领域。
在电子器件领域，半导体材料被广泛应用于晶体管、太阳能电池和发光二极管等器件中。
晶体管是现代电子器件中最重要的组成部分之一、它可以放大和开关电信号，广泛应用于计算机、手机和其他电子设备中。
近年来，石墨烯等新型二维材料也被提出用于制备晶体管，以提高器件性能。
太阳能电池是将太阳能转化为电能的装置，其中半导体材料是核心部分。
常见的太阳能电池材料有硅、硫化镉和铜铟镓硒等。
不同材料具有不同的光吸收特性和电荷传输特性，影响着太阳能电池的效率和稳定性。
近年来，半导体纳米材料和有机-无机杂化材料也被广泛用于太阳能电池的研究中，以提高器件效率和降低成本。
此外，半导体材料在光电子器件领域也有重要应用。
光电二极管、激光二极管和光电探测器等器件都是利用半导体材料的光电转换特性来实现的。
例如，光电二极管通过光电效应将光信号转化为电信号，广泛应用于光通信和光传感器等领域。
激光二极管则是利用半导体材料在电流激发下发射激光光束，用于激光打印、激光切割和医学激光等领域。
光电探测器则通过光电效应将光信号转化为电信号，广泛应用于光学成像和光学通信系统中。
近年来，磷化铟和锗等新型半导体材料的发展也为光电子器件带来了新的可能性。
半导体材料在能源转换领域也有广泛应用。
例如，半导体材料在光催化水分解中可以吸收太阳能，将水分解为氢气和氧气，用于氢燃料电池等能源装置。
先导 化合物半导体 磷化铟
先导化合物半导体磷化铟示例回答如下1:Title: Indium Phosphide: A Promising Compound SemiconductorAbstract:In this article, we will delve into the fascinating world of compound semiconductors, with a specific focus on indium phosphide (InP). We will explore its properties, applications, and potential future developments. 本文将深入探讨化合物半导体的神奇世界，特别关注磷化铟（InP）。
我们将探索磷化铟的特性、应用以及未来的潜在发展。
Introduction:Compound semiconductors are materials that consist of two or more elements from different groups in the periodic table. They possess unique electrical, optical, and thermal properties, making them ideal for a wide range of applications. Among the various compound semiconductors, indium phosphide has gained significant attention due to its exceptional properties and applications in various fields.Properties of Indium Phosphide:Indium phosphide is a III-V compound semiconductor, meaning it is composed of elements from Group III (indium) and Group V (phosphorus) of the periodic table. It exhibits a direct energy bandgap of approximately 1.34 eV at room temperature, which makes it suitable for optoelectronic applications, such as lasers, photodetectors, and solar cells. Moreover, InP has high electron mobility, low thermal conductivity, and excellent stability, making it an ideal material forhigh-frequency and high-power devices.Applications of Indium Phosphide:1. Optoelectronics: InP-based lasers are widely used in fiber-optic communication systems due to their high efficiency and low threshold current. Additionally, InP-based photodetectors are utilized in optical communication networks for their sensitivity and high-speed response. InP solar cells also show great potential for high-efficiency photovoltaic applications.2. High-frequency devices: InP-based transistors and integrated circuits have superior performance inhigh-frequency applications due to their high electron mobility. They are commonly used in wireless communication systems, radar systems, and satellite communication.3. Quantum devices: InP has been extensively studied for its potential in quantum information processing and quantum computing. The unique properties of InP, such as its long carrier lifetime and high quantum efficiency, make it a promising candidate for developing quantum devices, including quantum dots and quantum cascade lasers.Future Developments:The continuous advancements in material growth techniques and device fabrication processes have opened up new possibilities for indium phosphide. Researchers are exploring novel device structures, such as heterojunctions and nanostructures, to enhance the performance of InP-based devices. Additionally, efforts are being made to integrate InP with other materials, such as silicon, to achieve hybrid integration and expand its application range.Conclusion:Indium phosphide is an exceptional compound semiconductor that offers a wide range of applications in optoelectronics, high-frequency devices, and quantum devices. Its unique properties make it a promising material for future technological advancements. With ongoing research and development, indium phosphide is poised to play a significant role in shaping the future of electronics and photonics. 磷化铟是一种出色的化合物半导体，可在光电子学、高频设备和量子设备等多个领域广泛应用。
2020年化合物半导体材料--磷化铟专题研究报告
2020年化合物半导体磷化铟专题报告导语预计到2021 年，全球磷化铟衬底需求约为400 万片/年，ZG大陆的磷化铟代工厂商将逐步开始量产。
2021 年ZG大陆磷化铟衬底需求占比预计将上升至全球的10%，年需求量为40 万片左右。
化合物半导体磷化铟(InP)，电学性质优越磷化铟是第二代半导体材料，广泛应用于光通信、集成电路等领域。
5G 时代技术革新带来以磷化铟（InP）、砷化镓（GaAs）为代表的第二代半导体材料的蓬勃发展。
半导体材料按照物理性质可以划分三代，分别是以Si、Ge 为代表的第一代，InP、GaAs 为代表的第二代，GaN、SiC 为代表的第三代。
磷化铟（InP）是一种III~V 族化合物，闪锌矿型晶体结构，晶格常数为 5.87×10-10 m，禁带宽度为1.34 eV，常温下迁移率为3000~4500 cm2 /(V.S)。
InP 晶体具有饱和电子漂移速度高、抗辐射能力强、导热性好、光电转换效率高等诸多优点，被广泛应用于光通信、高频毫米波器件、光电集成电路和外层空间用太阳电池等领域。
未来组件需求将以高速、高频与高功率等特性，链接5G 通讯、车用电子与光通讯领域的应用，第二、三代化合物半导体有望突破硅半导体摩尔定律。
磷化铟半导体电学性能突出磷化铟（InP）和砷化镓（GaAs）相比，电学等物理性质优势突出，在半导体光通信领域应用占据优势。
1）磷化铟具有高电子峰值漂移速度、高禁带宽度、高热导率等优点。
InP 的直接跃迁带隙为 1.35eV，对应光通信中传输损耗最小的波段；热导率高于GaAs，散热性能更好。
2）磷化铟在器件制作中比GaAs 更具优势。
InP 器件高电流峰谷比决定了器件的高转换效率；InP 惯性能量时间常数是GaAs 的一半，工作效率极限高出GaAs 器件一倍；InP 器件具有更好的噪声特性。
3）磷化铟（InP）作为衬底材料主要有以下应用途径。
光电器件，包括光源（LED）和探测器（APD 雪崩光电探测器）等，主要用于光纤通信系统；集成激光器、光探测器和放大器等，是光电集成电路是新一代40Gb/s 通信系统必不可少的部件。
磷化铟的长晶技术和应用
机械化工科技风2020年11月DOI:10.19392/ki.1671-7341.202032085磷化锢的长晶技术和应用周铁军1廖彬^宋向荣▽1.广东先导先进材料股份有限公司广东清远511517；2.国家稀散金属工程技术研究中心广东先导稀材股份有限公司广东清远511517摘要:磷化锢（InP）作为一种重要的皿一V族化合物半导体材料，具有直接跃迁型能带结构、禁带宽度较宽，广泛用于光纤通信工程中；光电转换效率较高，应用于太阳能电池片；电子迁移率高、抗辐射能力较强，应用于集成电路及高速高频器件当中。
国家新材料“十三五”规划将磷化锢作为"十三五”期间需要大力发展的半导体材料,也表明，磷化锢材料，越来越得到重视。
本文根据行业的发展及相关信息，综述了磷化锢多晶合成技术、单聶生长工艺和应用。
关键词:磷化锢；多晶合成;单晶生长1磷化锢多晶的合成技术磷化钢多晶是由高纯金属钢和高纯红磷反应制得。
磷化钢的熔点为1070咒，在此温度下，磷化锢材料有很高的离解压，熔点下的离解压为2.75MPa,根据Antoine饱和蒸汽压与和温度之间的函数关系公式lgP=A-B/（T+C）计算，在此条件下，磷蒸汽压已超过了lOMPa,远大于磷化钢的离解压,所以将磷和锢直接在单晶炉内合成磷化锢单晶是非常困难的，所以一般是将高纯錮和高纯磷通过多晶合成,合成磷化锢多晶料，然后再用磷化钢多晶料进行磷化钢单晶生长。
目前，合成磷化锢多晶的方法主要有以下几种:水平梯度凝固法（HGF）、水平布里奇曼法（HB）、溶质扩散法（SSD）、直接合成法等。
2溶质扩散法溶质扩散法（SSD）是最早用于磷化钢多晶合成方法，是在900t~1000t通过磷蒸汽在钢的熔体中扩散，然后反应生成磷化钢多晶的方法。
由于其生长温度低,可减少晶体中Si杂质对磷化锢多晶体的玷污，提高了晶体的纯度，有效提高晶体的载流子浓度，载流子浓度可以达到10I4cm-3的水平。
但是与其他方法相比，多晶一次合成量少，合成速度慢，从而导致生产成本高，无法满足工业批量生产的需要，目前基本已被淘汰。
磷化物半导体发光材料的制备及应用研究
磷化物半导体发光材料的制备及应用研究磷化物半导体材料因其优异的物理性质在光电器件、照明等领域中有广泛的应用。
其中，磷化铟（InP）和氮化铟镓（InGaN）两种材料是目前应用最为广泛的。
本文将重点介绍磷化铟和氮化铟镓的制备方法和应用研究。
磷化铟（InP）材料的制备方法：磷化铟是一种具有高电子迁移率和巨大的自旋轨道耦合的材料，可以用于太赫兹激光、真空电子器件和光电探测器等。
制备磷化铟还有多种方法，其中最常用的方法是金属有机化学气相沉积（MOCVD）。
MOCVD是利用金属有机分子化合物制备薄膜的一种方法。
它是一种靠在加热反应器中混合预先分解的有机金属化合物、气相反应物和惰性气体，控制反应气体流量和反应压力、温度等条件来获得高质量薄膜的技术。
此外，还可以利用气相外延（VPE）和化学气相沉积（CVD）等方法来制备磷化铟材料。
磷化铟的应用研究：磷化铟由于其较高的电子迁移率和极低的表面态密度，被广泛用于半导体器件中，如高速晶体管、分立元件和集成电路。
此外，磷化铟还可以应用于太赫兹激光、量子点激光器和面向能源的可燃气体传感器等领域。
氮化铟镓（InGaN）材料的制备方法：氮化铟镓作为一种新型的半导体材料，在光电器件中有广泛的应用。
制备氮化铟镓材料也有多种方法，其中最常用的是金属有机化学气相沉积（MOCVD）。
在MOCVD中，金属有机化合物（通常为甲基、乙基等有机金属物）和氮气或高碘化镓等挥发性反应气体在反应器中反应生成氮化铟和氮化镓。
此外，还可以利用分子束外延（MBE）和挥发法等方法来制备氮化铟镓材料。
氮化铟镓的应用研究：氮化铟镓因其宽的能隙、高熔点和高硬度等优异的物理性质，在光电器件中有着广泛的应用。
包括LED、半导体激光器、太阳能电池、发光二极管等。
总结：磷化铟和氮化铟镓作为磷化物半导体材料，在光电器件等领域中有着广泛的应用。
制备方法较为复杂，需要高科技装备和技术支持。
从应用的角度来看，磷化铟和氮化铟镓的重要性不言而喻，未来还会有更多的应用领域出现。
高品质大尺寸磷化铟制备及高端器件关键技术与应用__概述说明
高品质大尺寸磷化铟制备及高端器件关键技术与应用概述说明1. 引言1.1 概述磷化铟是一种具有广泛应用前景的半导体材料，特别是在光通信、新能源和射频通信领域。
随着科技的发展，对高品质大尺寸磷化铟的需求也越来越迫切。
本文旨在概述高品质大尺寸磷化铟的制备技术和相关的高端器件关键技术，并分析其在光通信系统、新能源领域和射频通信系统中的应用前景。
1.2 文章结构本文共分为五个部分：引言、高品质大尺寸磷化铟制备技术、高端器件关键技术、磷化铟应用领域分析以及结论与展望。
其中，第二部分将详细介绍材料选择与制备方法、晶体生长技术以及表面处理与择优取向控制等内容；第三部分将探讨磷化铟光电器件设计与优化、功率器件设计与优化以及射频器件设计与优化等关键技术；第四部分将深入分析光通信系统中的应用前景、新能源领域中的应用前景以及射频通信系统中的应用前景；最后，第五部分将总结本文的主要工作并展望下一步的研究方向。
1.3 目的本文旨在综述高品质大尺寸磷化铟的制备技术和关键器件技术，并对其在光通信、新能源和射频通信等领域的应用前景进行探讨。
通过深入研究和理论分析，逐步揭示磷化铟材料与器件之间的关系和相互影响，推动磷化铟材料在相关领域的应用发展，并为实际生产提供科学可行性和技术支持。
2. 高品质大尺寸磷化铟制备技术：2.1 材料选择与制备方法：磷化铟（InP）是一种重要的半导体材料，在光电子器件领域具有广泛的应用。
为了获得高品质的大尺寸磷化铟晶体，首先需要选择适当的原料和生长方法。
在材料选择方面，不同原料对于晶体生长的性能和质量有着重要影响。
通常使用纯度较高的金属磷（纯度达到99.999%以上）作为磷源，而选取高纯度的金属铟作为主体元素。
这样可以保证所制备的磷化铟晶体具有较低的杂质含量和良好的结构完整性。
在制备方法方面，常见的包括液相外延法（LPE）、气相外延法（VPE）和分子束外延法（MBE）。
液相外延法是最早被使用和广泛应用的一种方法，其优点在于能够在较大尺寸衬底上实现批量生长，并且可通过控制生长条件来改变材料特性。
磷化铟
磷化铟的商业化生产之路发布: 2003-1-02 17:35 | 作者: maggie | 来源: 电子工程专辑半导体技术的商业化生产历史可以看作是一系列工艺技术不断更新发展的历史。
第一个商业化晶体管是用锗(Ge)制造的，但在20世纪60年代早期，硅(Si)器件很快就在性能和价位上超过了它。
硅现在能确立在半导体工业中的统治地位，部分要归功于工艺技术的不断开发，使得硅器件在集成功能性和价位上具有很强的竞争能力。
第三种商业化半导体技术出现于20世纪80年代后期，来自于化合物材料领域——砷化镓(GaAs)，但人们仍在寻找一种能替代砷化镓的化合物半导体技术，用于高性能、大批量商业应用中。
现在一种新型半导体化合物器件已开始在实验室中出现，这就是磷化铟(InP)及其衍生材料，它们形成半导体材料发展的第四次浪潮。
磷化铟在光纤制造、毫米波甚至在无线应用方面都明显地显示出使人信服的优于砷化镓的性能优点，我们相信这些优点将使磷化铟与其它材料拉开差距，从而最终替代砷化镓成为化合物半导体技术的最佳选择。
所有新半导体技术都产生于实验室中，其成功与否取决于是否有能力按新的性能标准批量生产出器件。
任何技术在用于大批量消费类应用之前都必须克服很多巨大挑战，作为第四波半导体技术，磷化铟也与所有新技术一样面临着同样的障碍。
试图将一种半导体技术强行投入市场必然会导致失败，但只要这种新技术对用户来讲有明显的优点，那么成功进入市场只是个时间问题。
市场动力对于磷化铟器件来讲，几个目标市场中的用户推动力是不可否认的事实。
在光纤通信领域，只有磷化铟半导体技术能够将光探测器和激光器与其它模拟和混合信号功能集成到同一基底上，具有高集成度和低价位的优点，从而使光器件实现重大突破；在无线领域，磷化铟放大器在许多方面都有很大改进，包括提高性能、降低功耗，另外较高的线性度和低温灵敏度能大大提高电池寿命而被现代手机设计所接受；在砷化镓或硅无法达到的毫米波应用方面，我们可以很容易通过磷化铟器件实现无源成像及市面上出现的其它最新应用。
磷化铟可行性研究报告结论
磷化铟可行性研究报告结论一、磷化铟材料的制备方法与技术现状1. 粉末冶金法是目前制备磷化铟材料的常用方法，通过机械合成和热处理过程可以获得高质量的磷化铟粉末。
而气相磷化、溶液磷化等方法也逐渐得到发展和应用，可以制备出不同形态和结构的磷化铟材料。
2. 磷化铟材料的制备过程中，需要严格控制反应条件和参数，以确保产品的纯度和结晶度。
同时，对磷化铟材料的表面处理和改性也是制备过程中需要重点关注的问题。
3. 磷化铟材料的制备方法存在一定的技术难度和成本问题，需要进一步优化和改进，以提高制备效率和降低生产成本。
二、磷化铟材料的性能特征与应用前景1. 磷化铟材料具有优异的光电特性，其光吸收谱范围广阔，能够在可见光和红外光区域有效吸收光线。
同时，磷化铟材料的电子迁移率和载流子寿命等性能也表现出较高的水平。
2. 磷化铟材料在光电子器件、红外探测器、激光器等领域具有广泛的应用前景，能够实现高效能量转换和优良光电性能，满足不同领域的需求。
3. 磷化铟材料的研究和应用还处于起步阶段，需要进一步深入探讨其材料特性和应用潜力，加强与其他材料的协同开发和应用。
三、磷化铟材料的发展趋势与挑战1. 磷化铟材料作为一种新型材料，其研究和开发方面面临着一系列挑战，包括材料制备技术、性能测试方法、应用领域选择等方面的问题。
需要加强跨学科研究和协同创新，提高磷化铟材料的研究水平和应用价值。
2. 磷化铟材料的开发和应用需要加强产学研合作，建立产业链和创新生态系统，促进磷化铟材料产业的快速发展和成熟。
3. 磷化铟材料的发展趋势包括提高材料性能、拓展应用领域、强化创新能力等方面，需要不断优化和完善相关研究和技术体系，推动磷化铟材料的广泛应用和产业化。
综上所述，磷化铟作为一种具有潜在应用价值的新型半导体材料，具有广阔的发展前景和应用前景。
通过不断深入研究和实践，磷化铟材料将在光电子器件、红外探测器等领域发挥重要作用，为推动材料科学和技术发展做出积极贡献。
磷化铟可行性研究报告
磷化铟可行性研究报告一、磷化铟的制备工艺磷化铟是一种III-V族半导体材料，通常采用气相外延法（VPE）、分子束外延法（MBE）和金属有机化学气相沉积法（MOCVD）等方法进行制备。
其中，MOCVD法是目前应用最为广泛的制备工艺，主要通过金属有机化合物与气相中的氮化氢和三甲砷等化合物反应，沉积形成磷化铟薄膜。
但是，磷化铟的制备工艺存在着成本高、生产周期长、设备复杂等问题，限制了其在大规模工业化生产中的应用。
二、磷化铟的性能特点磷化铟具有优异的光电性能，其能带宽度较小，电子迁移率较高，适合用于制备高效率的LED、LD等器件。
同时，磷化铟材料具有较高的光吸收系数和折射率，对光子的吸收和辐射有着良好的响应特性。
此外，磷化铟还具有优异的化学稳定性和热稳定性，能够在高温、高湿环境下保持较好的性能和稳定性。
然而，磷化铟材料在光电器件中存在着发光效率不高、材料缺陷多、制备难度大等问题，需要进一步研究和改进。
三、磷化铟的应用前景磷化铟作为重要的半导体材料，在光电子器件、激光器件、太阳能电池等领域有着广泛的应用前景。
其中，LED是磷化铟材料最为广泛应用的领域之一，其发展前景非常广阔。
此外，磷化铟还可用于制备高性能的LD、光探测器、光通信器件等，在信息通信、医疗设备、娱乐器材等领域有着重要的应用价值。
另外，磷化铟还可用于制备高效率的多结太阳能电池，具有较好的光电转换效率和稳定性。
四、磷化铟的发展趋势随着磷化铟材料制备工艺和性能的不断优化，其在光电子器件、激光器件等领域的应用前景将变得更加广阔。
未来，磷化铟材料有望在LED、LD、光通信、太阳能电池等领域取得更大的突破和应用，为人类的生活和产业带来更多的便利和创新。
同时，随着半导体材料的研究和应用不断深入，磷化铟材料还将面临着更多的挑战和机遇，需要加大研究投入，不断改进和完善其性能和工艺，推动磷化铟材料的发展和应用。
综上所述，磷化铟是一种重要的半导体材料，具有优异的光电性能和化学稳定性，在LED、LD、光通信、太阳能电池等领域有着广泛的应用前景。
磷化铟工艺
磷化铟工艺
磷化铟是一种重要的半导体材料，具有优异的光电性能和催化性能。
本文介绍了磷化铟的制备工艺及其在半导体器件和光电器件中的应用。
磷化铟的制备工艺主要包括热化学气相沉积、分子束外延、金属有机化学气相沉积等方法。
其中，热化学气相沉积法是最常用的方法，其基本原理是将磷化氢和三甲基铟在高温下反应生成磷化铟沉积在
衬底上。
分子束外延法和金属有机化学气相沉积法则是相对较新的方法，具有更高的沉积速率和更好的控制性能。
磷化铟在半导体器件中的应用主要体现在高功率和高频率器件
方面，如功率放大器、激光二极管、微波器件等。
在光电器件中的应用主要体现在红外探测器、太阳能电池、LED等方面，由于其在红外波段具有较高的响应度和灵敏度，因此被广泛应用。
总之，磷化铟作为一种重要的半导体材料，在各个领域都有着广泛的应用前景，其制备工艺的不断改进和优化将推动其应用领域的不断拓展和深入。
- 1 -。
磷化铟用途
磷化铟用途
磷化铟是一种重要的半导体材料，具有广泛的应用前景。
磷化铟在电子器件、光电子器件、太阳能电池等领域都有着重要的用途。
磷化铟在电子器件中的应用十分广泛。
由于磷化铟具有优良的电子性能，可以用于制造高性能的场效应晶体管、光电二极管等器件。
磷化铟材料的高载流子迁移率和高饱和漂移速度使其在高频电子器件中表现出色，被广泛应用于射频功率放大器、微波开关等器件中。
磷化铟在光电子器件领域也有着重要的应用。
磷化铟材料具有较大的直接带隙能隙，可以发射可见光甚至近红外光，适用于制造高性能的光电探测器、激光器等器件。
磷化铟激光器具有较高的发光效率和较窄的发射光谱，被广泛应用于通信、医疗、材料加工等领域。
磷化铟在太阳能电池领域也有着重要的应用潜力。
磷化铟作为一种优良的光伏材料，具有较高的光吸收系数和较好的载流子传输性能，可以用于制造高效率的太阳能电池。
磷化铟太阳能电池具有较高的光电转换效率和较长的使用寿命，被认为是未来太阳能电池领域的发展方向之一。
总的来说，磷化铟作为一种重要的半导体材料，具有广泛的应用前景。
在电子器件、光电子器件、太阳能电池等领域都有着重要的用途。
随着科技的不断发展，相信磷化铟将会在更多领域展现其优越性能，为人类社会的进步和发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文献综述课题名称磷化铟晶体半导体材料的研究学生学院机电工程学院专业班级2013级机电（3）班学号*********** 学生姓名王琮指导教师路家斌2017年01月06日中文摘要磷化铟(InP)已成为光电器件和微电子器件不可或缺的重要半导体材料。
本文详细研究了快速大容量合成高纯及各种熔体配比条件的InP材料；大直径 lnP 单晶生长；与熔体配比相关的缺陷性质；lnP中的VIn心相关的缺陷性质和有关InP材料的应用，本文回顾了磷化铟( InP)晶体材料的发展过程,介绍了磷化铟材料的多种用途和优越特性，深入分析InP合成的物理化学过程，国际上首次采用双管合成技术，通过对热场和其他工艺参数的优化，实现在60—90分钟内合成4．6Kg 高纯InP多晶。
通过对配比量的调节，实现了熔体的富铟、近化学配比，富磷等状态，为进一步开展不同熔体配比对InP性质的影响奠定了基础.关键词：磷化铟磷注入合成晶体材料器件ABSTRACTIndium Phosphide (InP) has been indispensable to both optical and electronic devices．This paper used a direct P—injection synthesis and LEC crystal growth method to prepare high purity and various melt stoichiometry conditions polycrystalline InP and to grow high quality,large diameter InP single crystal in our homemade pullers．In this work，we have obtained the abstract this paper looks back the developing process on the bulk InP crystals, introduces vario us uses a nd superior character of the InP ma terials and a large quantity of high purity InP crystal material has been produced by the phosphorus in-situ injection synthesis and liquid encapsulated Czochralski(LEC) growth process．In the injection method，phosphorus reacts with indium very quickly so that the rapid polycrystalline synthesis is possible．The quartz injector with two Or multi-transfer tubes was used to improve the synthesis result．It will avoid quartz injector blast when the melt was indraft into the transfer tube．The injection speed，melt temperature，phosphorus excess，and SO on are also important for a successful synthesis process．About 4000—60009 stoichiometric high purity poly InP is synthesized reproducibly by improved P-injection method in the high—pressure puller．Keywords：InP , P-injection synthesis, Crystal , Material, Device引言磷化铟( InP) 是重要的Ⅲ-Ⅴ族化合物半导体材料之一,是继Si、Ga As之后的新一代电子功能材料。
几乎在与锗、硅等第一代元素半导体材料的发展和研究的同时,科学工作者对化合物半导体材料也开始了大量的探索工作。
1952年Welker等人发现Ⅲ族和Ⅴ族元素形成的化合物也是半导体,而且某些化合物半导体如Ga As、In P等具有Ge、Si所不具备的优越特性(如电子迁移率高、禁带宽度大等等) ,可以在微波及光电器件领域有广泛的应用,因而开始引起人们对化合物半导体材料的广泛注意。
但是,由于这些化合物中含有易挥发的Ⅴ族元素,材料的制备远比Ge、Si等困难。
到50年代末,科学工作者应用水平布里奇曼法( HB)、温度梯度法( GF)和磁耦合提拉法生长出了Ga As、InP单晶, 但由于晶体太小不适于大规模的研究。
1962年Metz等人提出可以用液封直拉法( LEC)来制备化合物半导体晶体, 1965～1968年M ullin等人第一次用三氧化二硼( B2 O3 ) 做液封剂, 用LEC法生长了Ga As、InP等单晶材料,为以后生长大直径、高质量Ⅲ-Ⅴ族单晶打下了基础, InP材料的研究也才真正开始。
但由于InP在熔点温度1335±7K时,磷的离解压为27. 5atm,因此InP多晶的合成相对比较困难,单晶生长也困难得多,就是说整个过程始终要在高温高压下进行,所以InP单晶就难获得,而且在高温高压下生长单晶,其所受到的热应力也大,所以晶片加工就很难,再加上InP的堆垛层错能较低,容易产生孪晶,致使高质量的In P单晶的制备更加困难。
所以目前相同面积的InP抛光片要比Ga As 的贵3～5倍。
而对In P材料的研究还远不如Si、Ga As等材料来得深入和广泛。
只是在70年代由于有人提出了In P可能具有三能谷能带结构而使许多科学工作者的目光投向了In P材料,使In P的研究形成了一次小高潮,但后来证明In P和Ga As一样是两能谷能带结构。
但这一过程使国际上形成了一批专门从事InP性质研究的科学家。
随着80年代HEM T技术和应用的迅速发展以及光纤通信事业的大发展,光电器件的走红,太阳能电池的大量需求,极大地推动了与这些技术密切相关的InP材料的研究和发展。
由于InP材料的一系列优越性被发现,使其在军用、民用光纤通信、微波、毫米波器件、抗辐射太阳能电池、异质结晶体管等许多高技术领域有广泛应用,所以各技术先进国家普遍加强了对InP材料的重视程度。
北大西洋公约组织( N ATO)在1980年就召开了三年一届的In P工作会议并有专门组织进行管理, 到1989 年由于In P材料与器件发展迅速,所以工作会议就改为由IEEE等国际著名组织主办的以In P命名的国际性学术会议——“磷化铟及相关材料国际会议( IPRM )”,会议每年召开一次, 1998年5月在日本的筑波举办第10届IPRM 会议, 这次IPRM’98会议将总结最近10年来国际上In P发展的最新成果, 并将举办隆重的10周年庆祝仪式。
中国大陆的两位学者已被邀请参加此次盛会。
美国国防部早在1989年就把InP和Ga As放在一起制定了专门的到2000年的发展规划,其具体目标是到2000年要有6英寸的Ga As单晶,而对In P单晶材料是要有可靠的来源。
从目前的资料看,他们的目标提前实现了。
而到90年代中期, 美国陆军制定了包括InP技术在内的20项关键电子技术,以提高其在21世纪的实战能力,因为In P的微波和毫米波单片电路能使陆军采用固态器件和相控技术来发展先进的雷达、电子战系统和通信系统。
其它英、日、俄、法等技术先进国家也早在70年代末就对InP单晶材料的制备和相关器件的发展给以极大的关注,所以目前仍是这些国家在此领域保持领先地位,并积极开拓市场,逐步将这一高科技军事领域的奇葩转化到民用工业上来,使之真正实现广泛应用。
我国的InP材料研究起步并不晚,在70年代就开始了InP单晶材料的研制工作,到1976年就用国产自行设计制造的首台高压单晶炉生长出了我国第一根具有使用和研究价值的InP单晶。
到80年代初开始了我国自己的InP基器件研制工作。
在我国老一辈半导体材料专家中科院林兰英院士的始终关注下,尽管由于我国的基础工业还比较落后, In P的应用在我国还远不如人意,但我国一直没有放弃这一重要领域的研究工作。
我国的科学工作者在艰苦的条件下,在InP多晶合成和单晶生长方面取得了许多成果,在某些方面的工艺技术还处于国际先进水平。
第一章绪论1．1 InP晶体概述人类认识半导体的历史可以追溯到1782年以前，沃尔特(A．Volta) 通过静电计对不同材料进行接地放电，区分了金属，绝缘体和导电性能介于其间的“半导体”，随后他也最早使用了“半导体”一词。
1833年，法拉第(M．Faraday)发现了A92S具有负的电阻温度系数12J，史密斯(W． R．Smith)发现硒的光电导现象，布劳恩(F．Braun)于1874年发现了 PbS和FeS2与金属探针接触时的整流现象，揭开了人类研究半导体材料的新篇章。
20世纪成为人类在材料发展史中流光溢彩的辉煌历史时期，由于社会进步及军事电子技术发展的迫切需要，使人们意识到：未雨绸缪的时候到了。
于是一大批新型电子材料应运而生：1910年蒂埃尔(Thiel)等首次报道了人工合成磷化铟(InP)材料，这成为了人类研究III．V族化合物的最早记录；1929年，戈尔德施米特(Goldschmidt)首次合成了出了 GaAs，并指出其具有闪锌矿结构。
1940～1945年，对PbS，PbSe和PbTe 作为红外探测材料进行了大量研究。
1950年，用直拉(CZ)法制备出第一颗锗(Ge)单晶．1952年，制备出第一颗硅(si)单晶；1954年，用区熔(FZ) 法，水平(HB)法制备出砷化镓(GaAs)单晶；德国的Welker于1 950年代初期开展了III．V族半导体材料的生长研究IlOl，1963年纳尔逊(H．Nelson) 用液相外延法(LPE)生长了GaAs外延层，并做出了半导体激光器111|。
1965年，耐特(Knight)首次用气相外延(VPE)法成功地制备了砷化镓(GaAs) 单晶薄膜；1965年，Mullin等报道了GaAs单晶的液封直拉生长方法，1960年代末开始用LEC法生长InP和GaP单晶[13-151。
从新材料家族中涌现出来的新秀，不但为材料王国的兴盛带来了曙光，也为新一代军事电子装备的发展带来了希望。
