必学的成套电气设备知识大全!
最新必学的成套电气设备知识大全!教学内容

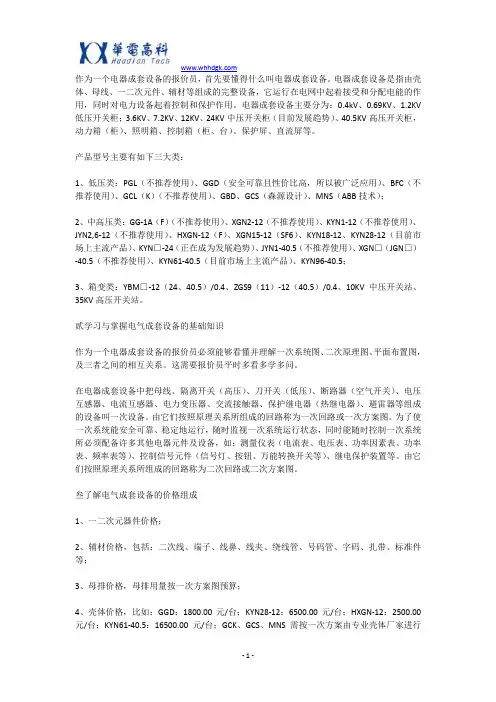

最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
成套电气基础知识培训(常见设备)
开关柜五防的定义：
1、防止误分误合断路器。 2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。 3、防止带电合接地开关或临时接地线。 4、防止带接地线合隔离开关。 5、防止误入带电间隔。 目的：保障人身安全和设备安全 实现：机械闭锁、程序锁、电气连锁。
IP防护等级
目的：
1、防止人体接近柜壳内危险部 件。
特点：国内自主开发，抽出式， 有较高技术性能指标，电气方 案灵活，实用性强，安全、经 济可靠。（最多22抽屉）
防护等级：IP30。
适用场合：适用于自动化程度 高，要求与计算机接口的场所， 如发电厂、变电站、石油化工 企业、高层建筑等。适用于 4000A及以下低压系统。
MNS组合式低压开关柜
特点：由ABB引进，技术性能 高，设计紧凑，可做双面操作 柜，结构通用性强，具有高度 的灵活性，可根据需求任意选 用组装。（最多72抽屉）
功率因数低，会加重电网的负担，使电网损耗增加。
并联电容器可以补偿无功功率，提高功率因数，降低损耗
箱式变电站（简称箱变）
定义：箱式变电站，是将高压 开关设备、变压器、低压配电 设备等按一定方案组合成紧凑 型成套配电装置。
特点：具有成套性，体积小、 重量轻、全封闭、可移动、外 型美观。
适用场合：特别适用于城网建 设与改造以及临时施工用电场 所。
作用：接通、分断线路，或 作用：保护电动机的过载及 频繁的控制电机等设备运行 对其他电气设备发热状态的
控制
避
作用：保护交流输变电设备
雷
的绝缘，免受雷电过电压和
器
操作过电压损害
电容器
其他元器件
补 偿 控 制 作用：提取电力参数自动控制 器 电力电容器的接通来提高功率
成套电气设备知识培训1
2019/2/25
型号说明：
2019/2/25
适用范围： 该装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层 建筑等低压配电系统的动力、配电和电机控制中心、电容补偿等的电 能转换、分配与控制用。 在大单机容量的发电厂、大规模石化等行业的低压动力控制中心 和电机控制中心等电力使用场合时能满足与计算机接的特殊需要。 该装置是根据电力部主管上级，广大电力用户及设计部门的要求， 为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方 便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可 靠的原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高、 动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新 颖、防护等级高等特点。可以作为低压抽出式开关柜的换代产品使用。 我公司生产的GCS装置符合IEC-1《低压成套开关设备和控制设 备》、GB7251《低压成套开关设备和控制设备》、ZBK36001《低压抽 出式成套开关设备》等标准。
•
• • •
2019/2/25
GCK型低压抽出式开关柜
概述： GCK、GCL系列低压抽出式开关 柜式是我公司根据广大用户的需求 而设计的，具有结构先进、外形美 观、电气性能高、防护等级高、安 全可靠、维护方便等特点，是冶金、 石油、化工、电力、机械、轻纺等 行业低压供电系统理想的配电装置， 被国家列为两网改造推荐产品和第 九批节能产品。
产品型号及含义:
2019/2/25
• 产品结构特点 • 本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可 用型材组装而成。箱内左右侧壁上焊有电器安装立柱，刀开关操作 手柄装于箱前右侧箱门上，作为切换电源之用。箱门上可装电压表、 电流表、指示灯及操作按钮。可以开门检修箱内设备。 • 箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。
必学的成套电气设备知识大全!
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
(完整版)最新成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜3、SF封闭式组合电器（GIS）64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为“电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允许的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
成套电气设备知识汇总
成套电气设备知识汇总1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。
6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。
7、什么叫交流电？是指方向、大小随时间变化的电流。
8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。
电流“I”表示。
电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。
9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。
一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。
10、什么是欧姆定律？R＝U/I 式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。
U＝I×R I＝U/R R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。
12、什么叫支路？两个节点间的电路叫支路。
13、什么叫回路？任意一个闭合的电路叫回路。
14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。
15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
电气成套设备及元件知识汇总
电气成套设备及元件知识汇总电气成套设备和元件是电气领域中的重要组成部分。
这些设备和元件广泛用于各种电气设备中，如电机、变压器、发电机、变频器等。
本文将介绍电气成套设备和元件的常见分类、主要特点和应用范围等方面的内容。
电气成套设备的分类电气成套设备是电气工程中使用的大型设备，形式多样，主要由以下几种类型：发电机组发电机组是将各种能源（如煤、石油、核能等）转换成电能的设备，多数在火力、核电站以及大型水电站中使用。
通常由涡轮机、发电机、控制系统、电磁波消除系统等组成。
变电站变电站是电力系统中将高压电力转换为低压电力或者将低压电力升高至高压电力的重要设备。
依据其使用场所不同可以分为户外变电站、箱式变电站、室内变电站等。
电缆终端电缆终端是电缆与其他设备或电力系统之间的连接设备，以维持通电状态。
通常由接线端子、绝缘套管、屏蔽层构成，有着良好的防水性和耐腐蚀性。
开关柜开关柜是用于控制电能传输的电器设备，用于控制电气设备的通断、分合、转换、保护等功能。
分类包括低压开关柜和高压开关柜等。
电力电缆电力电缆是传输电能的一种方式，由电缆芯线、绝缘材料、外护层等部分构成。
分类包括高压电缆、中压电缆和低压电缆等。
电气元件的分类电气元件是构成各种电气设备的基本部件，分类如下：电容器电容器是一种能够存储电荷的元件，在电气设备中用于分离电路、去噪声和电源滤波等功能。
分类包括铝电解电容器、陶瓷电容器、塑料电容器等。
电阻器电阻器是一种用于抵制通过电路的电流的元件，在电路中被用于降低电平、调节电流或改变分压比例。
分类包括普通电阻器、可调电阻器和发热电阻器等。
电感器电感器是一种能够存储电磁场能量的元件，常用于电路的滤波电感、扼流圈和谐振等功能。
分类包括铁氧体电感器、蓝牙电感器、微型电感器等。
二极管二极管是一种半导体元件，具有单向导电特性，广泛应用于整流、检波、波形削弱和电压调节等领域。
分类包括普通二极管、肖特基二极管和Zener二极管等。
高低压成套电气常识
高低压成套电气常识第一章基本概念1、电：电是物质的一种属性。
任何物质都由分子组成，而分子又由一定数量的原子所组成，尽管原子大，但它由原子核和电子共同组成，原子核拎正电荷，电子拎负电荷，通常情况下，原子内正负电荷数值就是成正比的，所以对于物质来说不显电的性质，如果物质在外力作用下，并使物体获得或丧失电子，这一物体将对外表明出电的性质，举例说明：bv铜导线，放到那里不显电的特性，当我们在两端加之~220v交流电压时，导线上就磁铁了（电压可以并使物体内电子或有规则的运动，产生电流）。
2、电的性质：电荷之间相互存有作用力，同性电荷相互排挤，异性电荷互相迎合。
3、导体：导电能力很强的物质（铜铝等金属、电解液）称作导体。
绝缘体：几乎不能导电的物质（橡胶、塑料、空气、云母）称为绝缘体。
半导体：导电能力介于导体和绝缘体之间的物质（硅等）称为半导体。
4、电场力：当物体在外界影响下，周围构成电场，促进物体内正电荷从高电位点移近高电位点所用的力称作电场力。
5、电流：在电场力的作用下，自由电子或离子有规则的运动称为电流。
基本单位为安培，用符号a表示，可扩展为ka、ma等。
6、电压：在电场中，把正电荷从高电位点移近高电位点时，电场力所搞的功称电压；电压又等同于多寡两点之间的电位之差。
基本单位为伏特，用符号v则表示，可以拓展为kv、mv、μv等。
7、电阻：电流在导体内流动所受的阻力叫电阻。
基本单位为欧姆ω，可扩展为mω、μω等。
8、短路：正常情况下的各种电路，其电流的途径就是由电源的一端经负载电阻流往电源的另一端构成滑动电路。
如果由于其他原因并使负载电阻等于零，即为电源两端轻易短接，从而引致电路中的电流激增，这种现象叫做短路。
短路也就是我们电器常用的故障，主要原因就是电气设备载流部分的绝缘损毁（或人为因素），由于短路后，电路的电阻比正常运转时电路电阻小得多，所以短路电流比正常电流通常必须小几十倍甚至几百倍，这样小的短路电流对供电系统将产生很大的危害。
配电成套知识点总结
配电成套知识点总结一、配电成套概述配电成套是指按照电力系统的需要，将变电设备、配电设备、电气元件以及控制设备等配备和配套在一起，形成一个完整的电气系统。
配电成套在电力系统中具有非常重要的作用，是电力输配电系统中的重要组成部分。
二、配电成套的组成1. 变电设备：变电设备是指用于对电力进行输配电系统中的升压和降压操作的设备，主要包括变压器、变频器等。
2. 配电设备：配电设备是指用于对变电设备提供的电力进行分配和开关控制的设备，主要包括高低压开关设备、断路器、隔离开关等。
3. 电气元件：电气元件是指用于对电力进行控制和保护的元件，主要包括接触器、继电器、断路器等。
4. 控制设备：控制设备是指用于对电力进行监控和控制的设备，主要包括PLC、变频器、监控系统等。
三、配电成套的应用领域1. 工业领域：工业生产中需要大量的电能进行驱动和控制，配电成套系统在工业领域中扮演着非常重要的角色，用于为各种设备和工艺提供稳定的电能。
2. 商业领域：商业建筑中需要对电能进行分配和控制，配电成套系统可以满足商业建筑对电能的各种需求。
3. 住宅领域：住宅小区需要对电能进行统一的分配和管理，配电成套系统可以实现住宅小区对电能的合理利用和管理。
四、配电成套的特点1. 安全可靠：配电成套系统通过严格的设计和配置，确保了电力系统的安全和可靠性。
2. 灵活多样：配电成套系统可以根据不同的电力需求进行灵活的配置，以满足各种不同的应用需求。
3. 经济高效：配电成套系统的合理设计和配置可以实现电力资源的合理利用，达到经济高效的目的。
4. 易于维护：配电成套系统的设备和元件都经过精心的选择和配置，保证了系统的易于维护和维修。
五、配电成套的主要设备和元件1. 变压器：变压器是电力系统中用于升降电压的设备，主要包括干式变压器、油浸式变压器等。
2. 高低压开关设备：高低压开关设备用于对电力进行分配和控制，主要包括断路器、负荷开关、隔离开关等。
3. 继电保护装置：继电保护装置用于对电力系统进行监测和保护，主要包括接触器、继电器等。
【成套干货】成套电气知识点汇总
【成套干货】成套电气知识点汇总第一条：低压配电柜的正确保养方法1.检修时应从变压器低压侧开始。
低压配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。
所有二次回路接线连接可靠，绝缘符合要求。
2. 检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。
检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。
清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。
电源指示仪表、指示灯完好。
3.检修电容柜时，应先断开电容柜总开关，用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。
合闸后进行指示部分及自动补偿部分的调试。
4.受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。
重新紧固接线螺丝，检查刀口的弹力是否符合规定。
灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。
第二条：配电箱散热要求配电箱有使电能合理分配，方便电路的开合操作，安全防护等级较高，电路的导通状态可以直接显示等优点，发电，配电所中应用较为广泛。
今天，配电箱配电柜厂家上海好夫满为大家介绍配电箱散热的要求：按国际标准设计和制造的电气设备运行时四周情况温度的上限值不该超越40℃，有时箱内因为太阳光的直射、水泥地面热量的反射和箱内设备本身产生的热量，温度竟达到60℃。
如此高的温度极易造成配电箱内电器线圈、引线的绝缘老化而击穿烧坏;电器触头因温度太高而增长接触电阻，接触电阻增长又加重发热，如此恶性轮回终究导致配电箱触头烧坏；同时温度太高还会影响电器保护机能的稳定性、动作的靠得住性、计量的精确性。
成套设备基础知识：成套电气设备基础知识----专业篇
成套设备基础知识：成套电气设备基础知识----专业篇成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
电气成套设备及元件知识汇总
电气成套设备及元件知识汇总开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。
成套开关设备基础资料
学习资料电气元件装配工艺1.成套电气开关设备不同极性的裸露带电导体及它们与金属外壳间的电气间隙、爬电距离、隔离距离不应小于下表规定。
电气间隙、爬电距离和隔离距离3.螺栓紧固时应对称进行, 用力要均匀, 不宜用力过大以防母线变形引起外翘致使接触不良, 但必须连接紧密, 牢固可靠。
尽可能使用力矩扳手, 其紧固力矩值应符合下表规定。
螺栓规格力矩值〔N*M〕螺栓规格力矩值〔N*M〕M8 9～11 M14 51～61M10 18～23 M16 79～98M12 31～39 M18 98～127紧固后的螺栓长度宜露出螺母平面2-3扣, 不得低于或者高出螺母平面太多。
螺栓规格必须一致。
对于元器件的安装孔, 均按元器件规定的螺栓规格、数量安装紧固, 不得遗漏, 安装元器件电器梁上的安装孔允许大于元器件安装螺栓直经 2 mm 。
紧固时应选择适当的工具, 不得破坏被覆层。
母线连接处弯曲局部的距离不得不小于20毫米4.铜母线与电器元件连接时素养线与电器元件出线端的根部应有不小于5毫米的空出地位, 并应保证母线与电器元件的实际接触面积不小于母线面积的倍。
>5母线电器元件接线端5.当悬挂线束未固定长度超过300mm时, 应固定导线。
(如达不到表2规定距离要求时, 过门转角等处间距应缩短)表2 线束与一次母线间的距离额定电压(kV) 3 6 10 35距离(mm) 15 75 100 125 300 二次回路有大线连接时, 导线选择按串联回路中电器元件的最小额定电流(熔断器中的熔丝和热元件除外)选择导线截面。
此截面的导线长期使用电流不得小于串联回路中电器元件的最小额定电流, 常用大线选择见表3。
表3 常用导线的载流量6.运行需要操作的电器元件, 安装的高度不得高于1900 mm 、不得低于400mm ；用于紧急动作的元件安装高度不得高于1600 mm 、不得低于800 mm ；运行中需要观察的仪表、仪器, 安装高度不得高于2000 mm 。
电气知识大全
电气知识大全
1. 电流和电压
- 电流（I）是电荷在电路中流动的数量，以安培（A）为单位。
- 电压（V）是电流推动电荷流动的力量，以伏特（V）为单位。
2. 电阻和电能
- 电阻（R）是电流流过电路时的阻碍，以欧姆（Ω）为单位。
- 电能是电流通过电路时消耗的能量，以焦耳（J）为单位。
3. 电路和电路元件
- 电路是由电池、导线和电阻器等电路元件连接而成的路径，
使电流流动起来。
- 电路元件包括电池、电阻器、电、电感器和开关等。
4. 直流电和交流电
- 直流电是电荷在一个方向上持续流动的电流。
- 交流电是电荷在正负方向上交替流动的电流。
5. 线路和保护装置
- 线路是电气设备之间传递电力和信号的路径。
- 保护装置包括断路器、熔断器和漏电保护器，用于保护电器设备和人身安全。
6. 电磁场和电磁感应
- 电磁场是由电流产生的带电粒子周围的磁场。
- 电磁感应是通过磁场和导线之间的相互作用产生的电能转换过程。
7. 电机和发电机
- 电机是将电能转化为机械能的设备。
- 发电机是将机械能转化为电能的设备。
8. 电气安全和法规
- 电气安全是指在电气工作中保护人员和设备免受电击和火灾等危险的措施。
- 电气法规是规范电气工程施工和使用的法律法规。
以上是电气知识的一些基本概念和常见内容，只是对电气领域的简单介绍。
如果您需要更详细的电气知识，请参考相关电气工程的教材或咨询专业人士。
成套电气设备基础知识
构前装安在便以�构结的部内解理须必时装安�途用、格规、号型的件器元要主 �装安面对面或装安排一、 �墙离墙靠有�式形列排、况状装安的备设、 � 线 出缆 电线出、空架�式方与案方的路线出进、式形与案方合组的路电主楚清解了。数 参术技的应相等能性、用作、号符、号型的件元器电及用作、式形、号型、称名 的形图器电用应会懂看能须必工员及员人术技的家厂产生备设套成个一为作 。铃电用采号信告预�等叭喇电、笛电、器鸣蜂用采号信故事如�备设号信的响 音同不用采可号信告预、号信故事。等点地的生发故事、质性、别类的故事示指 可号信光灯�意注员人作操或班值起唤可号信响音�成组来号信响音和号信光灯 由般一号信故事和号信告预故事�号信故事为号信出发所闸跳已关开动自�生发 经已障故的统系或备设当�统系号信告预故事称号信的出发所度程重严的行运能 不刻即统系 或备设成造未尚但�高升度温备设、荷负过度轻、障故地接相一中统 系相三。地接不点性中、良不缘绝如�况情常正不些某或兆预故事些某现出统系 或备设器电当�号信央中称又下况情些某在号信故事。备设号信故事与备设号信 告预故事括包备设号信故事。态状止停与行运备设�示指臵位断通有并�示指源 电于用常牌示光。灯号信的色颜同不为般一备设号信行运常正。等备设号信挥指 、备设号信故事、备设号信、备设示显行运常正为分般一类种其�备设号信 。等表度电、表仪算积、式点打、式录笔有 式方录记其。表仪的量电为转量电非将换变过经或量电录记来用�表仪录记 。等位相、率功、压电、流电�有表仪示指 。表率频有装要需 控上以除�等 21WL、5WL 关开能万、关开、钮按制控如�关开主断切、通接来 用要主用作其�关开制控了不少�外器电继除路回护保�中路回助辅制控在 。器电继的示显统系号信于用作或号信出发来用�器电继号信�器电 继的大放号信将或量数号信加增来用�器电继间中�器电继的开断或合闭而 �柜附装门后有否是即� 。案方的产生体柜和式方线 出进虑考需必中程过产生在家厂便以�纸图的系关互相其和式方装安、臵位面平 的备设器电种各明表它�纸图的考参需必厂备设器电套成们我是就也�据依要重 的装安器电行进是�纸图的臵布面平路线与备设器电种各明表是图臵布面平 还说来机电发对�表仪算积、表仪录记、表仪示指、表仪工电有还�件元护保制
电力人必知的成套知识大全
电力人必知的成套知识大全1在低压成套开关设备中带电体的电气间隙和爬电距离达不到要求时，应采取什么措施进行补救？对其材料有和特殊要求？应采用绝缘措施（绝缘包扎、绝缘套管、喷涂环氧粉末等）其绝缘材料应是自熄性的。
2当低压成套开关设备的盖、门、覆板和类似部件上装设有电气元件时是否可以通过一般的金属螺钉或金属铰链连接就足以保护电路的连续性？不可仪通过一般的金属螺钉连接或金属铰链连接来实施保护电路连接性，而必须装设专有接地线。
3低压成套开关设备中保护电路的直流电阻应不超过多少？其直流电阻应不大于10μΩ。
4低压成套开关设备最严重的事故是什么事故？发生在什么部位？低压成套开关设备最严重事故为三相短路事故，发生在进线断路器的出线端及主母线系统。
5低压成套开关设备的安装方式有几种？低压成套开关设备的安装方式分为靠墙安装和离墙安装两种形式。
6铭牌上的额定电流标示的是什么电流？同一回路中串联不同额定电流的元器件是如何标示回路额定电流？铭牌上的额定电流标示的是该柜的额定工作电流。
如同一回路中串联有不同额定电流的元器件时，回路的额定电流仍是该回路的额定工作电流，其值不得超过该回路额定电流最小值元件的额定电流。
7高压开关柜有哪几种类型？它们之间有什么区别？高压开关柜有三种类型，即铠装式高压开关柜、间隔式高压开关柜、箱式高压开关柜。
8什么叫智能化开关设备？它有何特点？所谓智能化开关设备，就是广泛采用计算机技术和现代传感器技术，具有智能化功能的高压开关柜。
它的特点是：可靠性高：由于采用数字电路进行控制、保护、计量、检测、信号取样，因而精确性更高；可以储存数据，便于进行事后分析；便于实现集中管理；可实现遥控操作，无人值守。
9高压开关柜有哪几种位置？他们的名称叫什么？高压开关柜有五个位置。
即工作位置、接地位置、试验位置、断开位置和移开位置。
10高压开关柜总的技术要求是什么？高压开关柜总的技术要求是：安全可靠、技术先进、结构合理、经济耐用、使用方便、维护简单、美观大方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL （不推荐使用）、GGD （安全可靠且性价比高，所以被广泛应用）、BFC （不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS （森源设计）、MNS （ABB技术）；2、中高压类：GG-1A （F）（不推荐使用）、XGN2-12 （不推荐使用）、KYN1-12 （不推荐使用八JYN2,6-12 （不推荐使用）、HXGN-12 （F）、XGN15-12 （SF6 ）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN □-24（正在成为发展趋势）、JYN1-40.5 （不推荐使用）、XGN□（JGN 口）-40.5 （不推荐使用）、KYN61-40.5 （目前市场上主流产品）、KYN96-40.5 ；3、箱变类：YBM m2 （24、40.5）/0.4、ZGS9 （11）-12 （40.5）/0.4、10KV 中压开关站、35KV 高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
叁了解电气成套设备的价格组成1、一二次元器件价格；2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；3、母排价格，母排用量按一次方案图预算；4、壳体价格，比如：GGD ：1800.00 元/台；KYN28-12 ：6500.00 元/台；HXGN-122500.00 元/台；KYN61-40.5 ：16500.00 元/台；GCK、GCS、MNS 需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；6、企业综合费用，包括管理费、人工工资、税金及利润等；7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
肆报价过程及应注意事项1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行核对、然后分配归类。
按照图纸设计说明及技术要求（对有招标文件而言，件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。
2、相关注意事项：①、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：DXN-10 、24/35Q ）及电磁锁，出线柜需配带电显示器（提示型：开关联锁装置。
还需结合招标文同时应重视平面布置DXN-10/35T )及接地②、两路电源进线时考虑备自投装置，两路电源进线与母联之间考虑电气及机械联锁装置合两）。
③、六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
④、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
⑤、了解低压塑壳断路器附件的意义，如下表：旳1n盘又号旳1 3381 0^-E?.75K7_^JUEKi21 3J7liFWM(iIl7!r4B P-£ v1：-3壬孝詐丢討亡rfa1瑚1 t433>o «B5CTIWS21细I t帝勺肚加卿利丘£33w 1 152 5 $$33201 333 s i733 1 33430 7 tS諂斛(絆曲-謂*U i»5r t t335^a^-彳337讶丸他鼻二虫咗唐吏拓IE 9W ，爲i 9 t1B 对_ wZ'-glS^K⑥、了解低压抽出式开关柜结构（抽屉柜抽屉安装总有效高度W1800.00mm ），详见下表:GCK1岱(£12曙隔)T2>?*n£■［也2碍irlttS f J i4t4*g^ 0°V元克龙如2»闻「1整元m 1ti，l层门羊元混靈为：〔GOMm}轉（煙詡*:20QOOnni）1 5■元m]T fi ■元高度为：ZlGtHrwnDOOoim）4震(独私厦如XK ran醛元m)U4S〔2MJ曲度为：4«(nm 4导2皂離变打；旳OOOntm)mJ3富用元蘭建为- ^WOOnm)彌侯度力：4800Cnim（3齡元嵩豐鬥:G0OOOflim）注：1、以常用塑壳断路器而言，63A抽屉模数为1/2或1/4 , 100A (125A )、160A、225A(250A )为1模数或1.5模数，400A为2模数或3模数,630A做成抽屉有困难时可改为固定插拔式安装。
2、GCS、MNS有经济型与标准型之分；GCK、GCS、MNS还可做成固定分隔式。
3、抽屉柜单元抽屉有效安装尺寸:160mm : 160.00mm-41.00mm=119.00mm200mm : 200.00mm-41.00mm=159.00mm220mm : 220.00mm-41.00mm=179.00mm630A为2模数或3模数，当240mm ：240.00mm-41.00mm=199.00mm320mm ：320.00mm-41.00mm=279.00mm400mm ：400.00mm-41.00mm=359.00mm600mm ：600.00mm-41.00mm=559.00mm⑦、GGD 壳体电器元件有效安装尺寸：600mm 柜宽：600.00mm-5 X2-25 X2-30 X2=480.00mm800mm 柜宽：800.00mm-5 X2-25 X2-30 X2=680.00mm1000mm 柜宽：1000.00mm-5 X2-25 X2-30 X2=880.00mm1200mm 柜宽：1200.00mm-5 X2-25 X2-30 X2=1080.00mm⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16 米（柜宽为800mm 时）。
当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约0.6m ;当母线长度大于6m时，母线之间需考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。
