RS-422接口引脚定义
标准9针串口引脚定义

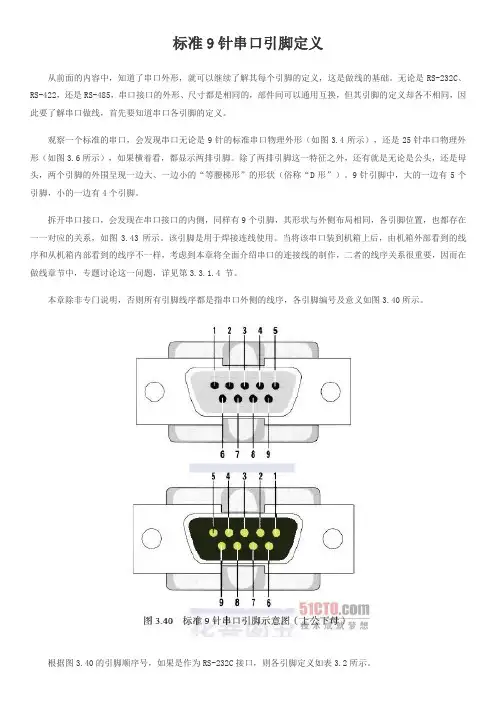

标准9针串口引脚定义从前面的内容中，知道了串口外形，就可以继续了解其每个引脚的定义，这是做线的基础。
无论是RS-232C、RS-422，还是RS-485，串口接口的外形、尺寸都是相同的，部件间可以通用互换，但其引脚的定义却各不相同，因此要了解串口做线，首先要知道串口各引脚的定义。
观察一个标准的串口，会发现串口无论是9针的标准串口物理外形（如图3.4所示），还是25针串口物理外形（如图3.6所示），如果横着看，都显示两排引脚。
除了两排引脚这一特征之外，还有就是无论是公头，还是母头，两个引脚的外围呈现一边大、一边小的“等腰梯形”的形状（俗称“D形”）。
9针引脚中，大的一边有5个引脚，小的一边有4个引脚。
拆开串口接口，会发现在串口接口的内侧，同样有9个引脚，其形状与外侧布局相同，各引脚位置，也都存在一一对应的关系，如图3.43所示。
该引脚是用于焊接连线使用。
当将该串口装到机箱上后，由机箱外部看到的线序和从机箱内部看到的线序不一样，考虑到本章将全面介绍串口的连接线的制作，二者的线序关系很重要，因而在做线章节中，专题讨论这一问题，详见第3.3.1.4 节。
本章除非专门说明，否则所有引脚线序都是指串口外侧的线序，各引脚编号及意义如图3.40所示。
根据图3.40的引脚顺序号，如果是作为RS-232C接口，则各引脚定义如表3.2所示。
表3.2 RS-232C引脚意义表各引脚的电气特性为：在TxD和RxD上，逻辑“1”为-3V~-15V；逻辑“0”为+3V~+15V。
在RTS、CTS、DSR、DTR和DCD等控制线上，信号有效为+3V~+15V；信号无效为-3V~-15V。
对于数据信号，逻辑“1”为低于-3V，逻辑“0”为高于+3V；对于控制信号，接通ON为低于-3V；断开OFF为高于+3V；-3V~+3V、低于-15V、高于+15V都表示电压无意义。
作为RS-232C接口，其各引脚由标准文档进行定义，所以也可以称为“标准引脚定义”。
通讯接口区别(RS232、RS422、RS485)
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS232电平 RS485电平 RS422电平 图文详解
RS232电平 RS485电平 RS422电平图文详解232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）得电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10MbpsRS232与RS485同为异步数据传输方式，都是用于数字信号的传输，仅仅是传输的方法不同。
以传输一个8位二进制数值“01001000”为例1.由于RS232采用三线制传输分别为TXD\RXD\GND，其中TXD为发送信号，RXD为接收信号。
在RS232中任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”，为信号线对GND电压为-5—-15V；逻辑“0”，为信号线对GND电压为 +5—+15V。
理论上说，当要发送“01001000”这个数据时，在TXD信号线上应该测量到的波形为之所以说是理论上，是因为在异步数据传输时，要增加起始位、校验位、结束位。
但基本方式就是这样。
2.RS422采用4线传输方式，差分传输，发送数据线为T+\T-,接收数据线为R+\R-。
在RS422总线中：数据“1”以两线间的电压差为+2V至+6V表示；数据“0”以两线间的电压差为-2至-6V表示。
理论上说，当要发送“01001000”这个数据时，在T+/T-直接的差值在信号线上应该测量到的波形为也就是说，RS232的数据是TXD与GND之间的电压代表数据，而RS422的数据时T+与T-之间的电压代表数据。
串并口引脚定义图
串口引脚排列图RS-232 — DB9孔式Pin No.Signal 1 DCD2 TxD3 RxD4 DSR5 GND6 DTR7 CTS8 RTS9 ---RS-232 — DB9针式Pin No. Signal1 DCD2 RxD3 TxD4 DTR5 GND6 DSR7 RTS8 CTS9 ---RS-232 — DB25孔式Pin No. Signal2 RxD3 TxD4 CTS5 RTS6 DTR7 GND8 DCD20 DSRRS-232 — DB25针式Pin No.Signal 2 TxD3 RxD4 RTS5 CTS6 DSR7 GND8 DCD20 DTRRS-232 — RJ45(8 pin)Pin No.Signal 1 DSR2 RTS3 GND4 TxD5 RxD6 DCD7 CTS8 DTRRS-232 — RJ45(10-pin)Pin No.Signal 1 DCD2 DSR3 RTS4 GND5 TxD6 RxD7 GND8 CTS9 DTR10 ----RS-422 — DB25孔式— for Opt8F/ZPin No. Signal2 RxD+(B)3 TxD+(B)7 GND14 RxD-(A)16 TxD-(A)RS-422/485 — DB25孔式— for Opt8KPin No. RS-422 signal RS-485 signal2 RxD+(B) Data+3 TxD+(B)7 GND14 RxD-(A) Data-16 TxD-(A)PC 并行接口引脚定义PC 并行接口外观是 25 针母插座：引脚定义ECP 并行口定义ECP 是 Extended Capabilities Port 的缩写，外观同并行口，是 25 针母插座：引脚定义并串口引脚定义并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。
天顺光电 TS-8510 RS-485 RS-422 信号高速隔离中继器 说明书
名称：西安天顺光电技术有限公司电话：029-8525 5653 158******** 网址：型号型号：：TS TS--8585110RS RS--485/RS 485/RS--422信号高速隔离中继器信号高速隔离中继器一、功能简介功能简介TS-8510中继器实现RS-485/RS-422信号高速隔离中继，通过对信号的隔离放大，达到延长RS-485/422通信距离、抗干扰的目的。
◆RS-485半双工和RS-422全双工可选；◆既可用于信号中继，也可作为RS-485和RS-422转换使用； ◆工业级设计，优选进口元器件，全部表面贴装工艺 二、规格参数规格参数通讯速率300～115,200bps通讯距离 中继距离大于1.2Km(9.6Kbps) 最大节点数 128节点 信号隔离电压 2500V 电源隔离 1000V 保护动作容量 600W/ms 静电保护电压15KV工作电压 DC5V 或DC9-30V 供电 工作电流 <100mA尺寸大小 工业导轨槽模块(126mm×72mm×34mm) 工作温度-45℃～+85℃三、管脚定义管脚定义RS-485/RS-422接口：管脚 1 2 3 4 5 6 7 8 910 RS-485 A+ B － RS-422T+T －GND1R+R －GND DC5VDC9～30VGND◆RS-485接口为聪明型设计：1、2脚为复用引脚，当接口选择为RS-485时，1脚为A+，2脚为B-，3脚为本端信号地；当接口选择为RS-422时，1脚为T+，2脚为T-，4脚为R+，5脚为R-。
◆接RS-485设备时A+接对方端485+,B-接485-。
接RS-422设备时T+接对方端R+,T-接对方端R-。
◆应用连接图四、注意事项注意事项◆RS-485匹配电阻RS-485是差分电平通信，在距离较长或速率较高时，线路存在回波干扰，此时要在通信线路首末两端并联120Ω匹配电阻。
rs422接口定义-通信

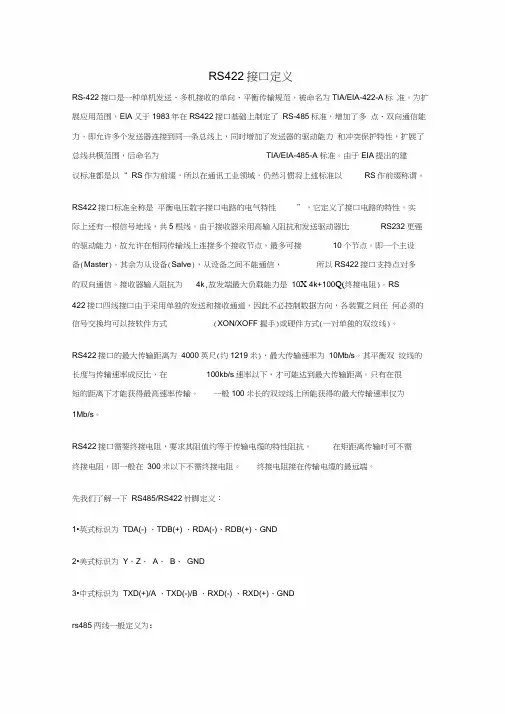

RS422接口定义RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A 标准。
由于EIA提出的建议标准都是以“ RS作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS422接口标准全称是平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备(Master)，其余为从设备(Salve)，从设备之间不能通信，所以RS422接口支持点对多的双向通信。
接收器输入阻抗为4k,故发端最大负载能力是10X 4k+100Q(终接电阻)。
RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。
RS422接口的最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS422接口需要终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
先我们了解一下RS485/RS422针脚定义：1•英式标识为TDA(-) 、TDB(+) 、RDA(-)、RDB(+)、GND2•美式标识为Y、Z、A、B、GND3•中式标识为TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GNDrs485两线一般定义为："A, B"或”Date+,Date-”即常说的：” 485+, 485 —rs485四线一般定义为:Y, Z,A, B,”计算机侧 RS422串行通信接口的插口是 25针公插:1920设备侧RS-422串行接口插头是 25针母插:rs422接口定义Pin Name DirDescription1GND Shield Grou nd 2SRI Signal Rate In dicator 3n/c - Spare 4SD Send Data具体还要根据厂家的使用信号针脚而定，有的使用了 RTS 或DTR 等针脚的485信号135 ST Send Timi ng6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9CTS r Clear To Send 110 LL Local Loopback11 DM Data Modem12 TR Term inal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Freque ncy/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Grou nd20 RC Receive Twister-Pair Com mon21 GND Spare Twister-Pair Retur n22 /SD Send Data TPR23 GND Send Timi ng TPR24 GND Receive Timi ng TPR25 /RS Request To Send TPR26 /RT Receive Timi ng TPR27 /CS Clear To Send TPR28 IS Term inal In Service29 /DM Data Mode TPR。
RS232,RS422,RS485 临时接线解决方案
RS-232、RS-485、RS-422接线的临时的解决方案收藏RS-232、RS-485、RS-422 在现场调试经常遇到多种方式的串口通讯的问题，如RS-232、RS-485、RS-422不同口的通讯连接问题，通常RS-485和RS-422之间转换很方便。
但遇到RS-232口要和RS-422口通讯，现场无其他转换方式，如果再邮寄可能等的时间较长。
现在可以有一种临时的解决方案。
(1)．RS-232和RS-422 将RS-422的R+、T+短接，和RS-232的GND相连。
RS-422的R－和RS-232的Txd相连，RS-422的T－和RS-232的Rxd相连即可。
.原理如下：RS-232-C接口的电气特性是电压均为负逻辑关系。
即：逻辑“1”，-5—-15V；逻辑“0”+5—+15V 。
噪声容限为2V。
即要求接收器能识别低至+3V的信号作为逻辑“0”，高到-3V的信号作为逻辑“1”。
RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V 表示。
所以当RS-232发送“1”时，Txd和GND的电压差为-3—-15V，在RS-422的R＋和R－之间形成逻辑“1”的电平（注：线路电平衰减较小）。
当RS-422发送“1”时，RS-422的T＋和T－之间形成逻辑“1”的电平为+（2—6）V ，在RS-232的Txd和GND的之间形成逻辑“1”的电平（注：由于RS-422通讯采用差动电平，线路较长衰减也较小，RS-232接收的电平基本维持在5伏）。
通讯距离可以认为以RS-232为准。
即一般小于50米。
我在宝塔石化临时测试过，达40米后还好的很。
(2)．RS-232和RS-485 将RS-485的R+、T+短接，和RS-232的GND相连。
RS-485的R－、T－短接，将RS-232的Rxd、Txd短接，两者相连即可。
由于RS-232为全双工，RS-485为半双工，如要通讯则要在通讯程序中做处理才可，但临时使用（如电度表连在NAS-968D/E，用DEBUG设电度表的地址）。
422接线详解
一、RS-232、RS-422 与 RS-485 的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（ ElA ）制订并发布的，RS-232在1962年发布，命名为 EIA-232-E ,作为工业标准，以保证不同厂家产品之 间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提岀的。
为改进 RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb∕s ,传输 距离延长到4000英尺（速率低于100kb∕s 时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。
为扩展应用范围，EIA 又于1983年在RS-422基础上制定了 RS-485标准，增加了多点、双向通信 能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性， 扩展了总线共模范围， 后命名为TIA/EIA-485-A 标准。
由于EIA 提岀的建议标准都是以“ RS'作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS 作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做岀规定，而不涉及接插件、电缆或协 议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的 Sony 与松下对录像机的 RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth 、OdetiS 协议是公开的，而PrOLlNK 则是基于Profile 上的。
二、RS-232串行接口标准目前RS-232是PC 机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
三旺通信 485S 防雷型 RS-232 485 422 接口转换器 使用说明
深圳市三旺通信技术有限公司Model485S防雷型RS-232/485/422接口转换器使用说明深圳市三旺通信技术有限公司地址：深圳市南山区西丽九祥岭工业区2栋3楼 网址： 电话：+86 0755-******** 传真：+86 0755-********【产品概述】Model485S 是一种高性能多功能RS-232/RS-485/RS-422接口转换器，3000V 浪涌保护，内部无需开关设置。
该产品配有外接电源，具有体积小、外观精美、传输距离远、速率高、性能稳定等特性。
广泛用于考勤机，IC 卡收费系统中，是一种性能价格比优良的数据接口转换产品。
【包装清单】初次使用该接口转换器时，请首先检查包装是否完整，随机的附件是否齐全。
三旺接口转换器Model485S 一台5V 电源一台说明书一本保修卡一张设备内置精密器件，请注意轻拿轻放，避免剧烈振动，以免影响设备性能。
如果您发现设备在运输过程中被损坏或丢失了任何部件，请通知本公司或本公司的经销商，我们会尽快给您妥善解决。
【性能特点】将RS-232数据发送(TXD)和数据接收(RXD)信号转换成平衡的半双工的RS-485或全双工的RS-422信号；外接5V 电源，静态功耗平均值10mA 以内，动态功耗平均值50mA 以内采用“预加重”技术，在115200bps 速率时，通信距离长达1800米采用接口自适应技术，无需开关设置，随意切换RS-485/RS-422接口支持32节点或128节点（标配32节点）【引脚定义】Model485S 接口转换器的RS-232接口采用的是DB9F，RS-485/422端口采用5位接线端子。
DB9F （母头，孔型） 端口说明：信号脚的标注以外壳标注为准指示灯定义PW ：电源指示RD ：RS-485/422接口接收数据 TD ：RS-485/422接口发送数据引脚名描述外接T+/D+RS-422信号发送正RS-485信号正RS-422信号接收正 RS-485信号正 T-/D- RS-422信号发送负RS-485接口信号负RS-422信号接收负 RS-485信号负R+ RS-422信号接收正 RS-422信号发送正 R- RS-422信号接收负RS-422信号发送负 GND 信号地信号地 2 TXD 3 RXDRS-232端（DB9F ）5 GND深圳市三旺通信技术有限公司【典型应用】1、RS-485两线连线示意图（图中未连接地线）２、RS-422四线连线示意图（图中未连接地线）【规格】系统参数接口：符合EIA RS-232，RS-485，RS422标准工作方式：异步传输，点对点或多点，2线半双工/4线全双工 波特率：0～115200bps ，自动侦测串口信号速率 方向控制：自动判别和控制数据传输方向传输距离：RS-485/422端1800米（115200bps ），RS-232端J建议不超过15米浪涌保护：3000V 环境指标工作温度：-20℃到60℃ 湿度：相对湿度 5%到95% 电源输入电源：外接5V 电源功耗：静态功耗10mA 以内，动态功耗平均值50mA 以内外观指标长×宽×高：64mm ×48mm ×21mm 外壳：塑壳 颜色：电脑白 重量：50g【三旺串口转换器订购信息】SW485工业级袖珍型高灵敏度“无源”RS-232/485双向转换器 SW485B 工业级袖珍型长距离“无源”RS-232/485双向转换器 SW485C 工业级袖珍型多功能长距 “无源”RS-232/485或RS-232/422一体式双向转换器SW485UA 工业级袖珍型"有源"光隔或"无源"非光隔一体式RS-232/485双向转换器SW485WA 工业级袖珍型"无源"光隔RS-232/485双向转换器 SW485GI/C 工业级外供电壁挂型多功能光隔RS-232/485/422双向转换器SW485GI/R 工业级外供电壁挂型多功能光隔RS-485/422中继器D-485通用级袖珍型“无源”RS-232/485双向转换器 TLC485通用级袖珍型“无源”RS-232/485双向转换器 TLC485/25通用级袖珍型“无源”RS-232/485双向转换器 TLC422通用级袖珍型“无源”RS-232/422双向转换器 TLC422/25 通用级袖珍型“无源”RS-232/422双向转换器 MODEL485I 通用级双端供电光隔防雷型 RS-232/485/422 双向转换器MODEL485S 通用级防雷RS-232/485/422双向转换器 MODEL485P 通用级高性能壁挂式双端供电光隔防雷型RS-232/485/422双向转换器MODEL485SI+/C 通用级高性能壁挂式单端供电光隔防雷型RS-232/485/422 双向转换器MODEL485SI+/R 通用级高性能壁挂式单端供电光隔 RS-485/422 中继器OCTOPUS2000 4-8口插卡式光隔RS-485/422总线分割集中器 OCTOPUS3000工业级4-8口插卡式光隔RS-485/422总线分割集中器MODEL232D RS-232光隔距离延长器（DB9） MODEL232D/25 RS-232光隔距离延长器（DB25） LU-105 USB/RS-232转换器 USB232 USB/RS-232转换器 USB485B USB/RS-485转换器USB485C 通用级多功能 USB/RS-485/422 转换器 USB4232 USB/四口RS-232转换器 USB4485 USB/四口RS485转换器 USB4422 USB/四口RS-422转换器注：OCTOPUS2000/3000支持 RS-485/422星型连接方式， 能够轻易的改善系统的总线结构，无需改动设备本身，就能实现不同功能的设备或不同区域的设备分别对待，并构成相互独立的不同网段。
R232-485-422接口定义
一、串口通信的基本概念1，什么是串口？2，什么是RS-232？3，什么是RS-422？4，什么是RS-485？5，什么是握手？串口是计算机上一种非常通用设备通信的协议（不要与通用串行总线Universal Serial Bus或者USB混淆）。
大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB兼容的设备也带有RS-232口。
同时，串口通信协议也可以用于获取远程采集设备的数据。
串口通信的概念非常简单，串口按位（bit）发送和接收字节。
尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII码字符的传输。
通信使用3根线完成：（1）地线，（2）发送，（3）接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但是不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通行的端口，这些参数必须匹配：a，波特率：这是一个衡量通信速度的参数。
它表示每秒钟传送的bit的个数。
例如300波特表示每秒钟发送300个bit。
当我们提到时钟周期时，我们就是指波特率例如如果协议需要4800波特率，那么时钟是4800Hz。
这意味着串口通信在数据线上的采样率为4800Hz。
通常电话线的波特率为14400，28800和36600。
波特率可以远远大于这些值，但是波特率和距离成反比。
高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。
b，数据位：这是衡量通信中实际数据位的参数。
当计算机发送一个信息包，实际的数据不会是8位的，标准的值是5、7和8位。
如何设置取决于你想传送的信息。
RS232、485、442简明教程
解锁后点选右键“设置端口属性”
对话框里的"IP地址"指的是MOXA卡网 关的IP地址，“端口号”指的是此罗 经信号在MOXA卡网关里的设置的端口。 注意在“网络端口允许”那打勾。
设置本地端232信号时（即串口信号直接插 在机器的串口上），点选“设置端口属性”
左边窗口即是232信号源的参数设置，这个 很重要，设置的不对就会收不到数据，特别 要注意波特率要设置正确。
• 电罗经的数据格式也不GPS一样，都是以”$”打 头，”HE”指电罗经。 • 例：$HEHDT,167.5,T*2A。这个语句在软件里非常重要， 它指出了现在的船艏向是167.5度。
六.软件的设置
• 软件的设置也十分重要，很多时候系统没有数据是由于软 件设置丌正确引起的。
这是航浚1001、1002轮软件ctrServer,所有的信号源都在这里 设置，在蓝色“以太网”的上面是来源于MOXA卡网关的232 信号，下面的"COM1"、"COM2"等是本计算机的本地串口信号。
动方式収送和接受，丌需要数字地线。
四.RS232、RS485、RS422的转换
• 在实际应用中，各种信号需要相互转换。 例：要传一个几百米外的GPS信号到驾驶台计算机。GPS输出的是232信号，但 距离太进信号会衰减。此时就要利用转换模坑把232信号转换成422戒485信 号送到驾驶台，在终端再用转换模坑转换成232信号迚计算机。
什么是波特率
• 波特率即调制速率，指的是信号被调制以后在单 位时间内的波特数，即单位时间内载波参数变化 的次数。它是对信号传输速率的一种度量，通常 以“波特每秒”（Bps）为单位。波特率有时候 会同比特率混淆，实际上后者是对信息传输速率 （传信率）的度量。波特率可以被理解为单位时 间内传输码元符号的个数（传符号率），通过丌 同的调制方法可以在一个码元上负载多个比特信 息。因此信息传输速率即比特率在数值上和波特 率有这样的关系。
RS422RS485接口
RS-422接口是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在R S422接口基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS422接口标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS422接口支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力是10×4k+100Ω（终接电阻）。
RS422接口四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。
RS422接口的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s 速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS422接口需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
计算机侧 RS422 串行通信接口的插口是 25 针公插：设备侧 RS-422 串行接口插头是 25 针母插：rs422接口定义1 GND Shield Ground2 SRI Signal Rate Indicator3 n/c - Spare4 SD Send Data5 ST Send Timing6 RD Receive Data7 RTS Request To Send8 RR Receiver Ready9 CTS Clear To Send10 LL Local Loopback11 DM Data Modem12 TR Terminal Ready13 RR Receiver Ready14 RL Remote Loopback15 IC Incoming Call16 SF/SR Select Frequency/Select Rate17 TT Terminal Timing18 TM Test Mode19 GND Ground20 RC Receive Twister-Pair Common21 GND Spare Twister-Pair Return22 /SD Send Data TPR23 GND Send Timing TPR24 GND Receive Timing TPR25 /RS Request To Send TPR26 /RT Receive Timing TPR27 /CS Clear To Send TPR28 IS Terminal In Service29 /DM Data Mode TPR30 /TR Terminal Ready TPR31 /RR Receiver TPR32 SS Select Standby33 SQ Signal Quality34 NS New Signal35 /TT Terminal Timing TPR36 SB Standby Indicator37 SC Send Twister Pair CommonRS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。
