X-120 HS6298B噪声频谱分析仪操作规程
噪声仪标准操作规程(3篇)
第1篇一、目的为确保噪声仪的正确使用和测量数据的准确性，特制定本操作规程。
二、适用范围本规程适用于所有使用噪声仪进行环境噪声监测的工作人员。
三、操作流程1. 前期准备（1）检查噪声仪外观，确保无损坏，电池电量充足。
（2）熟悉噪声仪的使用说明书，了解各功能键及操作方法。
（3）了解监测区域的环境噪声状况，确定监测点。
2. 测量前准备（1）根据测量需求，选择合适的噪声仪型号。
（2）校准噪声仪，确保测量精度。
（3）将噪声仪放置在合适的位置，避免受到干扰。
3. 测量过程（1）打开噪声仪，选择合适的测量模式（如A计权、C计权等）。
（2）根据监测区域环境噪声状况，调整噪声仪灵敏度。
（3）在监测点进行测量，记录噪声数据。
（4）测量过程中，注意以下几点：a. 保持噪声仪稳定，避免晃动。
b. 避免近距离接触其他设备，以免产生干扰。
c. 如遇异常情况，及时关闭噪声仪，检查原因。
4. 测量后处理（1）将测量数据记录在实验记录本上。
（2）对噪声数据进行整理、分析，得出结论。
（3）将噪声仪关闭，整理实验器材。
四、注意事项1. 操作人员应具备一定的噪声测量知识，熟悉噪声仪的使用。
2. 测量过程中，注意人身安全，避免发生意外。
3. 保持噪声仪的清洁，定期进行维护保养。
4. 校准噪声仪时，应按照国家标准进行。
5. 测量数据应真实、准确，不得伪造。
五、附则1. 本规程由XXX部门负责解释。
2. 本规程自发布之日起实施。
注：本规程中提到的国家标准，如《城市区域环境噪声测量方法》GB/T14623--93、《城市区域环境噪声标准》GB3096等，应按照最新版本执行。
第2篇一、目的为确保噪声仪的准确性和可靠性，提高噪声监测数据的准确性，特制定本操作规程。
二、适用范围本规程适用于各类噪声仪的操作和维护。
三、操作步骤1. 准备工作（1）检查噪声仪外观是否完好，电池电量是否充足。
（2）了解噪声仪的使用说明和操作手册，熟悉各个功能键。
（3）确保环境温度、湿度等符合噪声仪正常工作要求。
频谱分析仪几大技术指标及操作规程
频谱分析仪几大技术指标及操作规程频谱分析仪几大技术指标频谱分析仪是一种多用途的电子测量仪器，它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。
对于频谱分析仪你还想了解更多吗？下文就来给大家认真介绍一下它的技术指标：1、输入频率范围指频谱仪能够正常工作的最大频率区间，以HZ表示该范围的上限和下限，由扫描本振的频率范围决议，现代频谱仪的频率范围通常可从低频段至射频段，甚至微波段，如1KHz～4GHz，这里的频率是指中心频率，即位于显示频谱宽度中心的频率。
2、辨别力带宽指辨别频谱中两个相邻重量之间的最小谱线间隔，单位是HZ，它表示频谱仪能够把两个彼此靠得很近的等幅信号在规定低点处辨别开来的本领，在频谱仪屏幕上看到的被测信号的谱线实际是一个窄带滤波器的动态幅频特性图形（仿佛钟形曲线），因此，辨别力取决于这个幅频生的带宽，定义这个窄带滤波器幅频特性的3dB带宽为频谱仪的辨别力带宽。
3、灵敏度指在给定辨别力带宽、显示方式和其他影响因素下，频谱仪显示最小信号电平的本领，以dBm、dBu、dBv、V等单位表示，超外差频谱仪的灵敏度取决于仪器的内噪声，当测量小信号时，信号谱线是显示在噪声频谱之上的，为了易于从噪声频谱中看清楚信号谱线，一般信号电平应比内部噪声电平高10dB，另处，灵敏度还与扫频速度有关，扫频速度赶快，动态幅频特性峰值越低，导致灵敏度越低，并产生幅值差。
4、动态范围指能以规定的精准度测量同时显现在输入端的两个信号之间的最大差值，动态范围的上限爱到非线性失真的制约，频谱仪的幅值显示方式有两种：线性的对数，对数显示的优点是在有限的屏幕有效的高度范围内，可获得较大的动态范围，频谱仪的动态范围一般在60dB以上，有时甚至达到100dB以上。
5、频率扫描宽度（Span）另有分析谱宽、扫宽、频率量程、频谱跨度等不同叫法。
通常指频谱仪显示屏幕最左和最右垂直刻度线内所能显示的响应信号的频率范围（频谱宽度），依据测试需要自动调整，或人为设置，扫描宽度表示频谱仪在一次测量（也即一次频率扫描）过程中所显示的频率范围，可以小于或等于输入频率范围，频谱宽度通常又分为三种模式：①全扫频：频谱仪一次扫描它的有效频率范围；②每格扫频：频谱仪一次只扫描一个规定的频率范围，用每格表示的频谱宽度可以更改；③零扫频频率宽度为零，频谱仪不扫频，变成调谐接收机；6、扫描时间（Sweep Time，简作ST）即进行一次全频率范围的扫描、并完成测量所需的时间，也叫分析时间，通常扫描时间越短越好，但为保证测量精度，扫描时间必需适当，与扫描时间相关的因素紧要有频率扫描范围、辨别率带宽、视频滤波，现代频谱仪通常有多档扫描时间可选择，最小扫描时间由测量通道的电路响应时间决议。

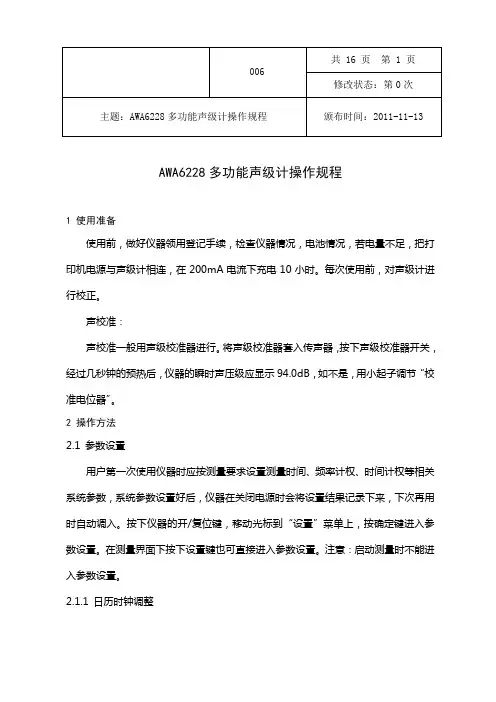

006 AWA6228型噪声统计分析仪操作维护作业指导书
AWA6228多功能声级计操作规程1 使用准备使用前，做好仪器领用登记手续，检查仪器情况，电池情况，若电量不足，把打印机电源与声级计相连，在200mA电流下充电10小时。
每次使用前，对声级计进行校正。
声校准：声校准一般用声级校准器进行。
将声级校准器套入传声器，按下声级校准器开关，经过几秒钟的预热后，仪器的瞬时声压级应显示94.0dB，如不是，用小起子调节“校准电位器”。
2 操作方法2.1 参数设置用户第一次使用仪器时应按测量要求设置测量时间、频率计权、时间计权等相关系统参数，系统参数设置好后，仪器在关闭电源时会将设置结果记录下来，下次再用时自动调入。
按下仪器的开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。
在测量界面下按下设置键也可直接进入参数设置。
注意：启动测量时不能进入参数设置。
2.1.1 日历时钟调整修改状态：第0次主题：AWA6228多功能声级计操作规程颁布时间：2011-11-13进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面，显示如下：参数键可以更改光标处的数值，光标键移动光标，更改完毕按确定键就可以改变仪器内部日历时钟了，如果不想更改原来的时钟，则可按退出键；按设置键可以用GPS校时。
当用户没有安装GPS模块或将GPS定位关闭时，右边框中的GPS时钟不会显示。
仪器的电源关闭时，仪器的时钟依靠内部后备电池供电，后备电池可以支持仪器时钟连续工作3个月以上（如安装有GPS模块，则连续工作减短到2个月）。
后备电池是充电电池，仪器开机工作时就可以为其充电，当后备电池的电压低于3V时，仪器的时钟会丢失，需要重新设置。
建议用户每个月让仪器开机工作8小时以上，以便为内部后备电池充电。
2.1.2 测量时间设置进入设置界面下，可以将光标移到测量时间的h,m,s上。
用参数键可以任意设置测量时间，也可按确定键分档选取测量时间。
Ts=00h00m00s表示测量时间手动。
职业卫生实验室仪器设备操作规程
TQC-1500Z双路大气采样器TQC-1500Z是广范适用于环境卫生劳动、室内环境等采集空气有毒物质样品的常规仪器。
注意事项：1.若长时间不用需对电池补充充电，以延长电池使用寿命。
2.严谨将较大颗粒物和酸碱溶液吸入泵内，以免损害气路和气泵。
3.在使用中当4个字符出现间歇闪动时，则表示仪器电池为欠压状态，此时需对电池充电，充电进行中红色灯亮，电量充满后红色灯熄灭，充电一般为14-16小时。
FCC-1500D型防爆大气采样器注意事项：1.在含尘空气中，开机前应先装好带滤膜的预捕集器，否则易吸入粉尘颗粒而损坏抽气泵和流量计。
2.在危险场所中严谨打开机盖，出现故障应请专职人员修理。
3.本机的充电器不属于本安型仪器，严谨在危险场所使用。
4.若仪器长时间不用，应妥善保管，每二月亦进行一次保护行例行充电，以免电池长期过放电而损坏。
5.采样器属计量型器具，根据国家计量法规，每年应送交当地计量部门进行检定，也可直接送本厂检定。
TWA-300Z个体低流量空气采样器TWA-300Z低流量空气采样器是广泛适用于环境卫生劳动卫生、室内环境等采集空气有毒物质样品的常规仪器。
使用方法：按电源启动按钮，按OK键，显示屏出现00:00，设定采样时间按OK进入采样工作状态。
采样结束时显示OUER,按C、OK键仪器进入关闭停机状态。
注意事项：1.若长时间不用需对电池补充充电，以延长电池使用寿命；2.严谨将较大颗粒物和酸碱溶液吸入泵内，以免损害气路和气泵。
TQ-1000双路大气采样器TQ-1000双路大气采样器是一种对有害气体进行平行样采集的常规仪器，该仪器采用双泵独立完成两组气路，互不干扰。
操作规程：1.采样：用适当的胶管将仪器背面的进气口与被采样负载连接，按开关键ON启动仪器，显示00:00，设定采样时间，按“确定/取消”键即开始采样；如果采样结束，请按开关键到“OFF”关闭仪器。
2.充电：充电时仪器处于关闭状态，一次充电约需12-14小时（标准时间），每次充足电（电压表指示为8V左右，表示电已充满）可连续工作或累计工作8小时左右。
HS6288B型噪声频谱分析仪测量噪音
S6288B型噪声频谱分析仪使用说明书及实验内容一、性能符合IEC651等标准对2型声级的要求传声器：1/2”驻地极体测试电容传声器（20Hz～12.kHz；；灵敏度：25mv/Pa）测量范围：Ａ声级：35～130dB 线性：40～130dB时间计权特性：F（快）、S（慢）、最大值保持滤波器特性：1/1倍频程（中心频率：31.5、63、125、500、1k、2k、4k、8kHz）自动测量功能：Leq、L5、L10、L90、L95、LMAX、D、Ln、Ldn、1/1频谱测量时间设定：Man、10S、1min、5 min、10 min、15 min、20 min、1h、……Regular（整时）接口：RS-232C 电源：7.5V二、使用方法：[快•慢] 设定时间计权快慢[保持] 瞬时最大有效值保持二次按键[选择] Leq、L5、L10、L90等数据调出显示操作键[计权] 线性、A计权[频率] 改变中心频率：31.5 Hz→63Hz→125Hz→500Hz→1kHz→2kHz→4kHz→8kHz[定时] 测量时间设定[复位] 系统复位[输出] 数据输出方式设定键1—1显示单组测量数据1—2显示整时测量数据1—3显示自动滤波器测量数据3—1单组测量数据与微机通讯3—2整时测量数据与微机通讯3—3自动滤波器测量数据与微机通讯[运行] 采样启动、暂停以及设置时确认三、瞬时声级测量：按[复位]键，工作方式为A声级测量。
按[快慢]键，改变时间计权快慢，常F按[保持]键，保持瞬时最大有效值，不需要保持，再按[保持]键。
自动测量Leq、L5、L10、L90、L95、Lmax、D、Ln、Ldn：四器选频测量：手动方式：按[复位]，按[计权]，显示“Lin”线性，按[频率]进入滤波器模式，显示中心频率“•”符号。
按[定时]，设定测量时间（10s）。
按[运行]显示“Run”，到预定时间后显示“Pause”，表示对应的中心频率测量结束。
HS6288B型噪声频谱分析仪测量噪音实验报告、预习、原始数据
S6288B 型噪声频谱分析仪 三、 实验原理简述
1、S6288B 型噪声频谱分析仪使用说明 （1）性能 符合 IEC651 等标准对 2 型声级的要求 传声器：1/2”驻地极体测试电容传声器（20Hz～12.kHz； ；灵敏度：25mv/Pa） 测量范围：Ａ声级：35～130dB 线性：40～130dB
分贝 （dB） 次数
31.5
63
125
250
500
1K
2K
4K
8K
1 2 3 4 5 6 7 8 9 10 平均
42.3 42.0 41.9 42.3 41.8 42.0 41.8 41.7 42.1 41.9 419.8
41.8 41.5 41.6 42 41.7 41.5 41.7 41.5 44.2 41.5 419
1、参照仪器使用说明书熟悉了仪器面板上各个开关的作用和使用注意事项。 2、通过实际操作和数据处理了噪声测量和频谱分析的基本原理，掌握常用测量方法 以及学会正确使用一些现代的有关仪器 通过本次实验熟悉到了声级计的性能及操作方法， 学会分析并整理 S6288B 型噪声频谱分析
仪测出的数据。总的来说该实验还是简单的。
48.75
40.4 41.4 55.1 46.5 44.7 39.4 42.3 40.4 41.3 41.0
43.25
实验结果与分析
1、随着中心频率的增高，测出的频率值呈下降趋势。 2、中心频率为 125 赫兹测出的平均值最高。 3、总的来说，环境下的平均频率在 40-50 之间。
手机闹钟
db 值频段
44.0 43.4 44.1 43.7 48.7 43.8 43.2 44.2 43.7 43.5 442.3
52.4 54.2 50.3 57.3 45.8 51.1 48.2 52.9 60.2 43.4 515.8
2023年-2024年关于噪音仪操作规程
噪音仪操作规程目录噪音仪操作规程 (1)引言 (2)背景介绍 (2)目的和重要性 (3)噪音仪的基本概念和原理 (4)噪音仪的定义 (4)噪音仪的工作原理 (4)噪音仪的分类 (5)噪音仪的操作准备 (6)仪器检查和维护 (6)电源和电池管理 (8)传感器的安装和校准 (9)噪音仪的操作步骤 (11)打开噪音仪 (11)设置测量参数 (12)进行噪音测量 (13)数据记录和保存 (14)噪音仪的数据处理和分析 (16)数据下载和导入 (16)数据处理软件的使用 (17)数据分析和报告生成 (18)噪音仪的注意事项和安全措施 (20)使用环境的选择 (20)仪器的保护和存储 (20)操作过程中的安全注意事项 (22)噪音仪的常见问题和故障排除 (23)常见问题的解决方法 (23)仪器故障的排除步骤 (24)结论 (25)总结噪音仪的操作规程 (25)对噪音仪的进一步发展和应用的展望 (26)引言背景介绍噪音是我们日常生活中不可避免的环境因素之一。
随着城市化进程的加快和工业化的发展，噪音污染问题日益突出，给人们的生活和健康带来了严重的影响。
为了有效地控制和管理噪音污染，噪音仪作为一种重要的测量工具被广泛应用于各个领域。
噪音仪是一种专门用于测量环境中噪音水平的仪器。
它通过采集环境中的声音信号，并将其转化为电信号进行分析和处理，从而得出噪音的强度和频率等相关参数。
噪音仪的使用可以帮助人们了解噪音的来源、强度和分布情况，为制定噪音控制政策和采取相应的措施提供科学依据。
噪音仪的操作规程是指在使用噪音仪进行测量时需要遵循的一系列规定和步骤。
它的制定旨在确保噪音仪的正确使用，保证测量结果的准确性和可靠性。
同时，操作规程还能够提供操作人员的安全保障，避免因操作不当而导致的意外事故发生。
在编写噪音仪操作规程之前，需要对噪音仪的基本原理和工作方式有一定的了解。
噪音仪主要由声音传感器、信号处理器和显示器等组成。
声音传感器负责采集环境中的声音信号，并将其转化为电信号。
频谱分析仪的操作规范
频谱分析仪的操作规范最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系，信号流程架构如图1.3所示。
影响信号反应的重要部份为滤波器频宽，滤波器之特性为高斯滤波器（Gaussian-ShapedFilter），影响的功能就是量测时常见到的解析频宽(RBW，ResolutionBandwidth)。
RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异，两个不同频率的信号频宽如低于频谱分析仪的RBW，此时该两信号将重迭，难以分辨，较低的RBW固然有助于不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的RBW固然有助于宽带带信号的侦测，将增加噪声底层值(NoiseFloor)，降低量测灵敏度，对于侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用频谱分析仪重要的概念。
图1.2：频谱分析仪的外观另外的视频频宽（VBW，VideoBandwidth）代表单一信号显示在屏幕所需的最低频宽。
如前所说明，量测信号时，视频频宽过与不及均非适宜，都将造成量测的困扰，如何调整必须加以了解。
通常RBW的频宽大于等于VBW，调整RBW而信号振幅并无产生明显的变化，此时之RBW 频宽即可加以采用。
量测RF视频载波时，信号经设备内部的混波器降频后再加以放大、滤波（RBW决定）及检波显示等流程，若扫描太快，RBW滤波器将无法完全充电到信号的振幅峰值，因此必须维持足够的扫描时间，而RBW的宽度与扫描时间呈互动关系，RBW较大，扫描时间也较快，反之亦然，RBW适当宽度的选择因而显现其重要性。
HS6288B噪声频谱分析仪期间核查作业指导书
HS6288B噪声频谱分析仪期间核查作业指导书
1 范围
本规程适用于多功能声级计在两次检定之间的期间核查，本仪器用于环境噪声的监测，期间核查周期为12个月。
2 技术依据：
国家计量检定规程JJG188-2002声级计检定规程
3 核查项目及要求：
整机准确度不超过±2dB(A)。
4 期间核查技术条件
1、环境温度：10-40℃
2 、相对湿度 20- 80%。
3、大气压力：86-106千帕
4、供电电源：4节5号电池或5V外接电源。
5、无腐蚀性气体
6、校准设备声级校准器
5 核查方法：
开启声校准器，置于94 dB(A)档，连接被核查，读取声级计示值。
重复3次，按下式计算声级计整机准确度：
△=x－S
式中：△——声级计整机准确度，dB；
x——声级计示值，dB ；
S——校准器输出值，dB
整机准确度测量结果不超过±2dB(A)。
6 核查周期
核查周期一般为3个月。
7 实施
仪器设备的运行中检查由技术负责人负责组织，每年年初编写运行中检查周期计划，检测组负责执行中检查工作。
质量负责人监督执行情况。
频谱仪使用说明
频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。
它的作用是以图形的方式显示被测信号的频谱，幅度，频率。
我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。
1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。
必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。
测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。
2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。
比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。
3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。
频谱仪基本使用频谱分析仪基本操作
REF PEAK LOG 10 dB/ SPAN 200 kHz .0 dBm ATTEN 10 dB MKR-TRK 300.0015 MHz -20.04 dBm
WA SB SC FC CORR
CENTER 300.0015 MHz #RES BW 3 kHz
VBW 3
kHz
SPAN 200.0 kHz SWP 100 msec
Emin
频谱分析仪基本测量
调幅信号 FFT变换测量调幅信号
MARKER D 1kHz -26dB
DdB
fm
频谱分析仪基本测量
调频信号 频域法测量调频信号
MARKER D 1.0 kHz -40dB
频谱分析仪基本测量
调频信号 Bessel函数法测调频信号
MARKER D 100Hz
频谱分析仪基本测量
三阶失真
f
2f
3f
2f1-f2 f1
取样检波 f2 2f2-f1
(a) 二阶失真
CENTER 300 MHz RES BW 1 MHz
（ b 三阶失真
SPAN 500 MHz SWP 50 msec
-70 -60 -50 -40 -30 -20 -10 混频器输入电平
VBW 1 MHz
预选器的特点：
SELECT 1 2 3 4 MAKER ON OFF Mark Menus 1 More of 2
MAKER PK--PK Peak Menus 2 More of 2
MARKER CF MAKER AMPTD MK TRACE AUTO ABC MK READ F T I P MARK ALL OFF 2 More of 2 MAKER D NEXT PEAK NEXT PEAKRIGHT NEXT PEAK LEFT 1 More of 2
频谱分析仪操作指南
目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南JV手机维修处频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。
使用面板键时，一个常见的菜单会显示在屏幕的右边。
但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。
每菜单选项与功能键一一对应。
选择一个菜单，需要按相应的功能键。
在一些情形中，按功能键显示附加选项。
下面的例子指出了仪表板和软按键功能的多少。
1、选择菜单按LEVEL键显示用于安装测试的菜单。
参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。
●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。
如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。
如果你没有输入任何数据，按BK SP键输入一个减号（－）。
HS620产品操作手册
HS620数字式超声波探伤仪简介1.1 本机特点●手持式结构，美观、牢固、密封性能好，具超强的抗干扰能力。
●全数字，真彩显示器，根据环境选择背景色、亮度可自由设定，领潮国内应用技术。
●高质量的电路系统，性能稳定可靠。
●超高速采样，使回波显示更保真、定位更准确。
●高精度定量、定位、解决远距离定位误差。
●实时全检波，正、负检波和射频波显示。
●优良的宽频带放大器，且自动校正。
具有良好的近场分辨能力。
●简洁、强劲的操作功能，中文提示，对话操作，实用易学。
●焊缝剖口示意图，更直观显示缺陷位置，辅助定性。
●集超声检测、测厚双重功能于一机●检测范围无级调节功能。
●闸门定位报警，双闸门失波报警功能，适用于完成不同种类别的探伤任务。
●动态缺陷包络线描述。
●波幅曲线按标准自动绘制。
且可上下自由移动。
●自动对探头零点进行校准和斜探头K值（折射角）测试。
●灵活的杂波抑制调节功能。
不影响增益、线性。
●自动快速的灵敏度调节功能。
提高检测速度。
●自动波峰跟踪搜索功能。
提高检测精度。
●有描述缺陷性质的峰点轨迹包络图功能。
●纵向裂纹高度测量功能。
●近场盲区小，可以进行薄板及小径管探伤。
●可对腐蚀层和氧化层厚度进行的精确测量。
●高速USB2.0、RS232两种接口提供传输打印。
实现超声探伤仪计算机管理。
●予置50组探伤参数。
分别为直探头15组，斜探头30组，小角度探头5组。
●可存储1000个探伤回波、曲线和数据。
1.2主要技术参数脉冲强度：600V阻抗匹配：200Ω、500Ω二档可选工作方式：单晶探伤、双晶探伤扫描范围：零界面入射～ 5500mm钢纵波采样频率/位数：150MHz/8bits检波方式：全检波、正、负检波、射频波显示工作频率：0.5MHz ～ 15MHz各频段等效输入噪声：＜15%衰减器精度：＜±1dB/12dB增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）声速范围：（100 ～ 20000）m/s动态范围：≥ 30dB垂直线性误差：≤ 3%水平线性误差：≤ 0.1%分辨力：＞40dB（5N14）灵敏度余量：＞60dB（深200mmΦ2平底孔）数字抑制：（0 ～ 80）%，不影响线性与增益电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10% 工作时间：连续工作5小时以上（锂电池供电）环境温度：（-10 ～ 40）℃（参考值）相对湿度：（20 ～ 95）% RH外型尺寸：200 x 138 x 60（mm）1.3仪器主要部件名称本仪器主要部件名称如图1-1所示。
操作规程HS6298B
1.使用前准备检查电池是否欠压，如欠压则更换新电池。
必要时，应使用声校准器对声级计进行校准。
2.参数的设定Leq工作状态的设定：开机后，声级计进入正常的工作状态，即快、中量程、A计权。
在声级计正常的工作状态下，按【设定】键，声级计进入Leq工作状态的设定。
屏幕顶行上显示的就是当前的Leq工作状态。
（Leq工作状态的顺序为Man，10s，1m，5m，10m，20m，30m，1h，8h，24h及Regular 10s，Regular 1m，Regular 5m，Regular 10m，Regular 20m ，Regular 30m），确定后，按【设定】键，保存当前的设定，进入实时时钟的设定。
实时时钟的设定：在声级计正常的工作状态下，按【设定】键两次，或者在Leq工作状态的设定时按【设定】键一次，即进入实时时钟的设定。
显示当前时间HH:MM（时：分）。
当某位在闪动的时侯，使用【▲】【▼】可修改时间，按【<】【>】可以选择修改的是年，月、日，时、分。
修改确定后，按【设定】键，保存当前的设定，进入网格号设定。
网格号设定：在声级计正常的工作状态下，按【设定】键三次，或者实时时钟的设定状态下按【设定】键一次，即进入网格号设定。
当某位在闪动的时侯，使用【▲】【▼】可修改数字大小，按【<】【>】可以选择修改的位数。
修改确定后，按【设定】键，保存当前的设定，返回正常工作状态。
3.A声级、C声级测量将声级计电源打开，LED显示的就是A升级的测量值。
1）按【计权】按钮显示器显示“C”，即“C”声级的测量值。
再按【计权】按钮显示器显示“Lin”，即“Z”的测量。
2）量程选择【量程】开关一般置于“中档”，表头指示30dB~120dB，如果被测试声级超过线性范围上限，过载指示“OVER”闪亮，则按【量程】开关置于“高”，表头指示50dB~140dB，如果被测试声级超过线性范围下限，声级太低，LCD右上出现“LOW”量程指示，则应按【量程】开关置于低档，表头指示10Db~100Db。
HS6288E型多功能噪声分析仪操作规程
新塘水环境检测公司作业指导书标题：HS6288E型多功能噪声分析仪操作规程修改记录1.目的规范声级计操作规程，正确使用仪器，保证检测工作顺利进行，操作人员安全和设备安全。
2.适用范围适用于HS6288E型多功能噪声分析仪的使用操作。
3.职责噪声多功能分析仪操作人员按照规程操作仪器，对仪器进行日常维护，作使用登记。
噪声多功能分析仪保管人员负责监督仪器操作是否符合规程，对仪器定期维护，保养。
4.操作规程4.1安全操作注意事项和特别提示4.1.1该仪器必须有专人保管，使用人员必须经过专门培训4.1.2应在无雪，无雨的天气条件下使用仪器，（当要求在有雨，有雪的特殊条件下测量时，应做好仪器的防雨，防雪措施，并在报告中给出说明。
）风速达到5m/s以上时，停止测量。
4.1.3严格遵守操作规程，如仪器出现故障应立即向保管人员报告，查明原因，及时处理，不得擅自“修理”，并做好使用和故障情况登记，仪器需要维修时应按SHC/CX-18《监测设备使用维护管理程序》执行。
4.1.4仪器使用完毕后，应及时取出电池，一面电池漏液而损坏电路和机件。
4.1.5仪器应存放于干燥通风的场所，远离热源，最好是置于干燥皿中。
4.1.6在拆装传声器，电池或延伸电缆时，应先关断电源。
4.1.7不得随意拆下传声器的保护罩，在噪声测量中应使用防风球。
4.1.8做好仪器使用的交接手续。
4.1.9注意：操作人员暴露在高声级的环境下对健康是有危险地，应当采取适当的防护措施，如佩戴合适的护耳器。
4,2测量前的准备4.2.1装电池4.2.2装传声器：打开包装盒，小心取出传声器，对准前置级头子螺纹口顺时针旋紧，切不可掉下，摔扔或将传声器上金属保护栅旋下。
长期不用时请取下放回包装盒中，有条件可放置在干燥缸中保管。
4.2.3声校准：将升级校准器（94dB，1kHz）配合在传声器上，不振不晃，开启校准器电源，分析仪计权设置A或C（按面板【计权】键），声压级读数应为93.8Db，否则调节分析仪右侧面（18）灵敏度调节电位器，校准完成取下校准器。
HS6228B型噪声频谱分析仪操作指导书
广泛适用于环保、工厂、学校、科研等部门对噪声测量分析。
传声器：1/2”驻极体测试电容传声器（HS14423）灵敏度：25mv/Pa测量范围：（以2×10-5Pa为参考）A声级：35~130dB线性：40~130dB频率计权：A计权：31.5Hz~8kHz检波器特性：LMS真有效值峰值因素：3时间计权特性：F（快）、S（慢）、最大值保持。
滤波器特性：1/1倍频程中心频率：31.5Hz、63Hz、125Hz、500Hz、1kHz、2kHz、4kHz、8kHz自动测量功能：Leq、L5、L10、L50、L90、L95、Lmax、SD、Ld、Ln、Ldn、及1/1频谱等。
测量时间设定：Man（人工）、10S、1min、5min、10min、15min、20min、1h、8h、24h、Regular（整时）时钟：年、月、日、时、分、秒设定运行。
测定数据自动存储：127组。
接口：RS—232C，可外接配套打印机与微机通迅实现测量数据打印与频谱直方图打印输出。
校准：使用HS6020或ND9声级校准器。
声级：94db、频率1kHz。
显示器：54mm×42mm大屏幕液晶数显，具有模拟表针，测量方式、测量时间及时钟、1/1中心频率显示功能。
电源：5节LR6型高能碱性电池，直流7.5V，并设有外接电源输入插孔（9V，外正内负）。
外型尺寸：主机240mm×81mm×31mm、打印机178mm×81mm×31mm 重量：主机约400克、打印机约410克。
工作环境：操作温度-10℃～50℃、相对湿度20%~90%。
3.操作方法：装电池：打开仪器背面电池盖板，按照极性标记装入5节5号干电池，连续测量时间在8小时以上，建议用高能碱性电池，当外接电源时，通过一配套插头接入9V直流电压至右侧面的电源插孔中，请注意正负极性。
3给打印机充电：打印机电源开关至OFF，将配套的充电器插头接入到打印机后侧面外接充电插座中。
HS6298B型噪声频谱分析仪作业指导书
1、目的为规范HS6298B型噪声频谱分析仪工作程序，正确测量、维护，保证检测工作顺利进行，确保操作人员人身安全和仪器安全制定本规范。
2、使用范围本作业指导书适用于HS6298B型噪声频谱分析仪使用、维护及保养。
3、编写依据HS6298B型噪声频谱分析仪使用说明书。
4、主要技术参数传声器：§12.7mm（1/2）测试电容传声器频率计权：A计权、C计权、Lin（线性）测量范围：30dB-130dB（A）量程范围：35dB -90dB (动态刻度显示10-100)50dB -110dB (动态刻度显示30-120)70dB -130dB (动态刻度显示50-140)使用条件：-10℃-50℃5、内容5.1设备操作步骤:通电检查：开启分析仪右侧面上电源开关，显示器应显示A声级、F快特性，显示模拟表针刻度（如果显示器左面出现“Batt”字符，表示电池电量不足，请及时更换电池），此时加声压，相应数据跟随变化表示正常。
声校准：将声级校准器（94dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，分析仪计权设置为 A、C或Lin，声压级读数应为93.8dB,否则调节分析仪右侧面的灵敏度调节电位器，校准完成后取下校准器。
如果用活塞发生器（124dB、250Hz），分析仪计权必须设置在C或Lin，高量程，校准读数应指示在124dB。
时钟设置开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，按[时钟]键，显示器显示时钟“时：分”，再按[时钟]键设置时钟，设置时显示格式为n-xx，左边n为1～6，分别表示年、月、日、时、分、秒，右边的xx就是所要设置的数值，按[时钟]改变左边的数字，按[↑]改变右边的数字，最后左边显示6时按[时钟]键完成设置。
如果在设置过程中按[运行]键，则分析仪退出时钟设置状态，并且不保存设置值瞬时声级测量①开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，工作方式即为瞬时A声级、F快特性、中量程测量，测量数据为所测A声级值，如果要测C声级，则按[计权]键，使液晶显示器显示C，测量数据即为C声级值，如果按[计权]键，使液晶显示器显示Lin，测量数据即为线性声级值。
AWA6218B型噪声统计分析仪操作维护规程
AWA6218B型噪声统计分析仪操作维护规程AWA6218B型噪声统计分析仪操作维护规程一、主要技术参数1、测量范围:35~130dB(A)2、仪器类型:2级3、使用条件:气温:0~+40?相对湿度:25%~90%气压:65~108kPa二、操作规程(一)、常规测点的测量1(开机按下“开/复位”键，打开仪器的电源，仪器上显示型号、厂名后开始自检，自检完成后如果没有问题则显示测量时间和采样间隔，这两个参数就是一次用户设定过的值。
2(测量时间设定按下“测量时间”键，声级计显示“测量时间10秒钟，可以用??键设定”。
用户如需加大测量时间可按“?”键，用户如需减少测量时间可按“?”键。
3(采样间隔设定按下“上档功能”键，声级计显示:“转入上档功能，按键起红色字作用”，再按下“采样间隔”键声级计显示:“采样间隔0.01可以用??键设定”。
用户如需加大采样时间间隔可按“?”键，用户如需减小采样时间间隔可按“?”键。
4(频率计权设定按下“上档功能”键后，按键转入红色字功能，再按下“频率计权”键，频率计权就会从A、C、L、E(E表示是电校准)顺序转换，下一次开机后仍然是本次设定结果。
注意:启动和调阅时无法设定。
5(时间计权设定按下“上档功能”键后，按键转入红色字功能，再按下时间计权键，时间计权就会从F、S顺序转换，下一次开机后仍然是本次设定结果。
注意:启动和调阅时无法设定。
6(测量结果的查看按下“启动/暂停”键开始测量，到达用户设定的测量时间后声级计会自动停下来，并显示提示“结束”。
a) 监测指标的查看:按下“?”、“?”键，可顺序查看L、L、L、L、L、L、SD、eq510509095L、L、L、E、T、N。
maxminAEmmb) 统计分布图，累积分布图的查看:测量结束后，按一下“分布图”键，显示统计分布图，再按一下“分布图”键又可显示累计分布图。
在显示分布图时可以用“?”、“?”键来顺序查看每一个声级分档所占百分比。
频谱仪的使用方法
频谱仪的使用方法一、什么是频谱分析仪在频域内分析信号的图示测试仪。
以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度。
二、原理：用窄带带通滤波器对信号进行选通。
三、主要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
四、测量机制：1、把被测信号与仪器内的基准频率、基准电平进行对比。
因为许多测量的本质都是电平测试，如载波电平、A/V、频响、C/N、CSO、CTB、HM、CM以及数字频道平均功率等。
2、波形分析：通过107选件和相应的分析软件，对电视的行波形进行分析，从而测试视频指标。
如DG、DP、CLDI、调制深度、频偏等。
五、操作：（一）硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调节仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调节信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、终止频率）、和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态(INSTRUMNTSTATE)控制区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅助控制、COPY打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
控制（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG 触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HS6298B型噪声频谱分析操作规程1.目的规范FDC-1500防爆大气采样器操作程序，正确使用和维护仪器，保证采样工作能按规范方法正确进行。
2 范围适用于FDC-1500防爆大气采样器使用操作。
3.职责操作人员：按照本规程操作仪器，对仪器进行日常维护，作使用登记。
复核人员：负责对采样操作是否规范以及采样结果是否准确进行复核。
保管人员：负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
部门负责人：负责仪器综合管理。
4.主要技术指标4.1 传声器：1/2英寸驻极体测试电容传声器（HS14423）4.2 测量范围：35dB～130dB(A、C)； 40dB～130dB(Lin)4.3 频率计权：20Hz～10kHz4.4 时间计权：F( 快 )、S( 慢 )4.5 滤波器：1/1倍频程4.6自动测量功能：Leq、LAE、SD、LN（L95、L90、L50、L10、L5）、Lmax、Lmin、Ldn、Ld、Ln。
4.7测量时间设定：Man、10s、1m、5m、10m、15m、20m、1h、8h、24h、24h整时测量。
4.8 时钟：年、月、日、时、分、秒设置运行。
4.9测量数据自动存储：共500组单组数据，4组整时数据和50组滤波器自动测量数据。
4.10接口：分析仪通过RS-232C将数据传输给HS4784打印或传输给计算机处理。
4.11校准：使用HS6020校准至93.8dB。
4.12 显示器：使用专门为噪声测量仪器设计的LCD显示器。
4.13 电源：使用+9V外接电源(外+内-)，或者用5节5号高能碱性电池。
4.14 外形尺寸：l×b×h 307mm×80mm×30mm4.15 重量：386g（不带电池）4.16工作环境：温度-10℃～50℃、相对湿度 20%～90%5.结构特征仪器使用塑压成型的上下机壳，内侧喷涂导电漆形成屏蔽层，具有良好的抗电磁干扰性。
外型为尖头，可减少声反射。
主机重量轻，体积小，可手持操作。
打开背面电池盖，能方便装取电池。
必要时，可旋出下机壳上固定螺钉，取下机壳，对内部进行调试与维修。
四、使用方法6．注意事项①使用前必须先阅读本说明书，了解仪器的使用方法与注意事项。
②分析仪使用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当，最好放置在干燥箱中。
③安装电池或外接电源应注意极性，切勿接反，仪器长期不使用时应取下电池，以免漏夜损坏仪器。
④仪器使用前最好先预热2分钟，特别是温度较高时测量低声级的情况下。
⑤仪器应避免放置于高温、潮湿、有污水、灰尘及含酸、碱成份高的空气或化学气体的地方，避免阳光直射。
⑥请勿擅自拆卸仪器，如果仪器工作不正常，可送修理单位或厂方检修。
装传声器：打开包装盒，小心取出传声器，对准前置级头子螺纹口顺时针旋紧，切不可掉下、摔扔或将传声器上金属保护栅旋下。
分析仪长期不用时请将传声器旋下放回包装盒内，有条件者可放置在干燥箱中保管。
如果用户配置延伸电缆，只需拧松前置固定螺母，将前置级拔出，并按照定位槽口配合装入延伸电缆一端，而在另一端装上传声器即可。
通电检查：开启分析仪右侧面上电源开关，显示器应显示A声级、F快特性，显示模拟表针刻度（如果显示器左面出现“Batt”字符，表示电池电量不足，请及时更换电池），此时加声压，相应数据跟随变化表示正常。
声校准：将声级校准器（94dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，分析仪计权设置为 A、C或Lin，声压级读数应为93.8dB,否则调节分析仪右侧面的灵敏度调节电位器，校准完成后取下校准器。
如果用活塞发生器（124dB、250Hz），分析仪计权必须设置在C或Lin，高量程，校准读数应指示在124dB。
时钟设置开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，按[时钟]键，显示器显示时钟“时：分”，再按[时钟]键设置时钟，设置时显示格式为n-xx，左边n为1～6，分别表示年、月、日、时、分、秒，右边的xx就是所要设置的数值，按[时钟]改变左边的数字，按[↑]改变右边的数字，最后左边显示6时按[时钟]键完成设置。
如果在设置过程中按[运行]键，则分析仪退出时钟设置状态，并且不保存设置值瞬时声级测量①开启分析仪电源开关或按[复位]键，分析仪工作在初始状态，工作方式即为瞬时A声级、F快特性、中量程测量，测量数据为所测A声级值，如果要测C声级，则按[计权]键，使液晶显示器显示C，测量数据即为C声级值，如果按[计权]键，使液晶显示器显示Lin，测量数据即为线性声级值。
如果读数变化较大，可按面板[快慢]键，显示S，即用慢档时间计权进行测量，如果声级过高，过载指示灯亮，则按[量程]键使仪器置于高量程，如果声级太低（显示Range），则按[量程]键使仪器置于低量程②按[保持]键，显示“HOLD”，分析仪处于最大值保持测量状态。
这时，只有当更大声级到来时，该读数才会改变（升高），否则将予保持，再按一下该键“HOLD”消失，分析仪又回到测量瞬时声级状态，再按一下该键“HOLD”又出现，可进行新的一次最大值测量。
瞬时声级测量还可以利用动态条图观察声级变化。
测量Leq、LAE、SD、Lmax、Lmin、LN（L95、L90、L50、L10、L5）等数据①自动测量：分析仪工作在初始状态时，按[定时]键设置测量时间（10s、1m、5m、10m、15m、20m、1h、8h、24h），按[选择]键选择测量内容（Leq、LAE、SD、Lmax、Lmin、L95、L90、L50、L10、L5），按[运行]键开始测量，到测量时间结束后，分析仪即显示所测内容。
测量结束后也可按[选择]键查看数据。
此时按[运行]键进行新的一次定时自动测量。
②手动测量：分析仪工作在初始状态时，按[定时]键设置测量时间（Man），按[运行]后开始测量，到一定时间后再按[运行]键，分析仪即暂停测量并显示数据，此时可按[选择]键查看数据，此时的数据并不保存，如果按[运行]键，则继续测量，如果不按[运行]而按[输出]键，则显示SAVE，分析仪存储数据并结束本次测量。
7．滤波器选频测量滤波器选频测量一般在线性计权下进行，即分析仪工作在初始状态时，按[计权]键选择线性，使显示Lin，然后按[频率]键，选择滤波器测量（中心频率分别为（31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz），此时显示的数据为对应频率点的声级值。
8．整时24小时自动测量分析仪工作在初始状态时，按[方式]键，显示“Regular”，表示24小时整时测量，此时按[定时]键可以选择每个小时的测量时间（10s、1m、5m、10m、15m、20m、1h），按[运行]键后开始测量，每个小时计算一组数据，等到24组数据都采完后计算出Ldn、Ld、Ln并且存储所有数据。
9．滤波器自动测量分析仪工作在初始状态时，按两次[方式]键，显示器下方显示所有频率点，表示滤波器自动测量，此时按[定时]键可以选择每个频率点的测量时间（10s、1min、5min、10min、15min、20min、1h），按[运行]键后开始测量，分析仪每测完一个点（包括滤波器自动测量时的线性，线性时显示所有频率字符，不显示频率字符下方对应的点），就计算出Leq值，然后测量下一个频率点，全部测完后存储数据。
10．清除测量数据按住[运行]键后，再按[复位]键，最后松开[运行]键，LCD显示“CL1”，此时按[↑]键，LCD右边分别显示“2、3、A、1”循环，右边为“1、2、3、A”时按[运行]键，则分别清除单组数据、整时测量数据、滤波器自动测量数据和所有测量数据。
11．输出测量数据①通过LCD查看测量数据如果分析仪中没有存储测量数据，则操作后显示No后退出。
查看数据时都可以通过按[时钟]键查看数据测量的起始时间，查看整时测量的时间为开始测量的时间即第一组测量的起始时间，查看滤波器自动测量的时间为第一点即自动测量中线性测量的其始时间。
a) 查看单组数据按[输出]键和[↑]键，使显示1—1，按[运行]键后显示组号，按[↑]可以选择组号，按[运行]后显示对应组号的数据，此时按[选择]可以查看数据，按[运行]则退出查看。
如果要一次查看所有数据，则按[↑]选择组号时使显示ALL，按[运行]后显示第一组数据，按[输出]后显示后面组数的数据，此时按[选择]可以查看数据，按[运行]则退出查看。
b) 查看整时测量数据按[输出]键和[↑]键，使显示1—2，按[运行]键后显示组号，按[↑]可以选择组号，按[运行]后先显示A再显示数据，表示显示的是对应组号的整时测量的总数据，按[选择]键查看数据（包括Ldn、Ld、Ln），再按[运行]键后先显示1再显示数据，表示显示的是对应组号的整时测量的第一组数据，依次类推可以查看所有整时测量的数据。
c) 查看滤波器自动测量数据按[输出]键和[↑]键，使显示1—3，按[运行]键后显示组号，按[↑]可以选择组号，按[运行]后显示对应组号的数据，此时按[频率]键可以查看每个频率点的数据，按[运行]则退出查看。
如果要一次查看所有数据，则按[↑]选择组号时使显示ALL，按[运行]后显示第一组数据，按[输出]后显示后面组数的数据，此时按[选择]可以查看数据，按[运行]则退出查看。
②用HS4784打印机打印测量数据先通过串口把分析仪和HS4784连接起来（可以直接连接，也可通过打印电缆连接，打开HS4784打印机电源（打印机必须接有外接电源或事先充电），最后打开分析仪的电源。
a) 打印单组数据 [输出]键和[↑]键，使显示2—1，按[运行]键后显示组号，按[↑]可以选择组号，按[运行]后打印出对应组号的数据。
如果要进行选择打印，按[↑]选择组号时使显示S—E，按[运行]后显示S 1，表示起始组号为1，按[↑]选择起始组号，按[运行]后显示E n，表示结束组号为n，按[↑]选择结束组号，按[运行]后开始打印出所选择的数据。
b) 打印整时测量数据按[输出]键和[↑]键，使显示2—2，其余操作如单组打印，但每次只能打印一组整时测量数据。
c) 打印滤波器自动测量数据按[输出]键和[↑]键，使显示2—3，其余操作如单组打印。
③测量数据传输给计算机处理先通过串口用打印电缆把分析仪和计算机连接起来，打开分析仪的电源，先在计算机上运行随分析仪所带的数据处理软件。
a) 传输单组数据按[输出]键和[↑]键，使显示3—1，按[运行]键后传输数据。
b) 传输整时测量数据按[输出]键和[↑]键，使显示3—2，按[运行]键后传输数据。
c) 传输滤波器自动测量数据按[输出]键和[↑]键，使显示3—3，按[运行]键后传输数据。
