出口欧美模具的设计要求内容
美制汽车模具设计规范
第八步,模具排气处理。
模具排气分为整圈排气和均匀排气 两种，有一种客人还增加角落排气。
一般比较常用的为整圈排气。
第九步,其他注意事项。
A,模板材料一般采用1020或1050， AB板采用P20，入子一般用P20与 H13两种材料。
B,撑头排布面积一般应超过产品投 影面积一半，撑头壁空一般在5MM 以上。如果撑头排布有困难，需加 厚B板，保证产品底到B板底在100 以上。
PL面若没有处在AB板的正中间，需考 虑在内模料周围做整圈加工以利于排气。
若AB板避空的范围过大， 为防止模具变形，需添加 承压板。一般必须保证在 导柱的位置有承压片。
若插破面积过大，也 应考虑添加耐磨片， 以保证精度和寿命。
斜顶一般常用两种规格，一种小斜顶，采用 圆弧导向件，可调整为任意角度，DME和 PROGRESSIVE有标准件提供.
司筒长度如过长需加接 长版本，不可用非标。
若模具包含斜顶顶出则 模具一般不采用弹弓， 因为要防止斜顶卡死。 所以英制模具的斜顶一 般都采用导套形式，以 保证滑动顺畅。
弹弓计算公式需直接在 剖面图上表达，一般英 制弹弓压缩比率不允许 超过35%，若有超长弹 弓超出范围则应考虑采 用氮气弹弓。 有斜顶和顶块的模具都 必须在回针底部加小弹 弓。 顶块机构设置与斜顶方 式一样，也许导杆导套 与底座，尽可能采用标 准件。
第四步,注塑机信息处理。
隔离柱大小
注塑机信息比较重要，客人一般会指定排号 与资料，其中包括架模方式，（有部分机型 为自动架模）隔离柱大小，注塑孔尺寸，KO 孔规格，码模板尺寸。
注塑孔尺寸 及对应法兰 与灌嘴规格。 一般非客户 指定的话采 用DME标准 件。
KO孔规格， 一般延伸块 采用下图两 种规格，若 模具较大需 有3个公制 试模孔时， 需考虑加椭 圆型KO孔。
关于出口模具的标准
出口模具的标准有关与出口模的标准，内容很多，多到说不清。
简单的讲，可以分为两大类：美英制、公制。
美英制以DME为主、公制以HASCO(欧洲)DAIDO(日本)为主。
一般出口模所要求的标准，都是为了模具出口后，客户方便维护或者模具样式规格的统一。
除了零件上的要求，剩下的就是各个客户他们自己的要求了。
比如设计标准、加工工艺、包装、材质等等。
同一个地区不同客户或多或少会有不同的要求。
以我们公司来说，有日本客户要求简单易懂，有的连螺丝和图纸中的长度差了5mm都会呱呱叫，严重的还要老板写检讨书！日本大同标准和大陆做模的标准差部不多，出口模主要是两大标准，欧洲的国家主要用HASCO标准，美洲主要是用DME标准，也就是英制的标准；HASCO与大同主要区别在导柱导套和顶针头的不同，所有的出口模都要加管钉和边锁。
出口模一般都是自动啤货，差不多都是潜水进胶，很少用小水口模胚。
DME和HASCO是国外的标准件品牌供应商，像国内的锦鸿，盘起之类的。
1。
出口模具一般使用当地的标准件2。
出口模具对于水路要求比较严，不允许水路距离产品太远，能用直通水路的坚决不用水井。
3。
欧洲模具喜欢分区冷却产品，一路水不允许冷却多个产品，太小的产品除外。
动定模水路尽量走向一致。
鬼子的模具喜欢用水井。
4。
欧洲中大型模具喜欢用STAUBLI的快换水嘴，换模方便。
5。
动模部分和定模部分要分别起吊平衡，整体起吊平衡。
整体起吊装置不能跨动定模。
6。
大部分零件要求能从分型面拆除。
7。
习惯用弯钩胶口，潜胶口。
避免人工修料把。
取件多用机械手。

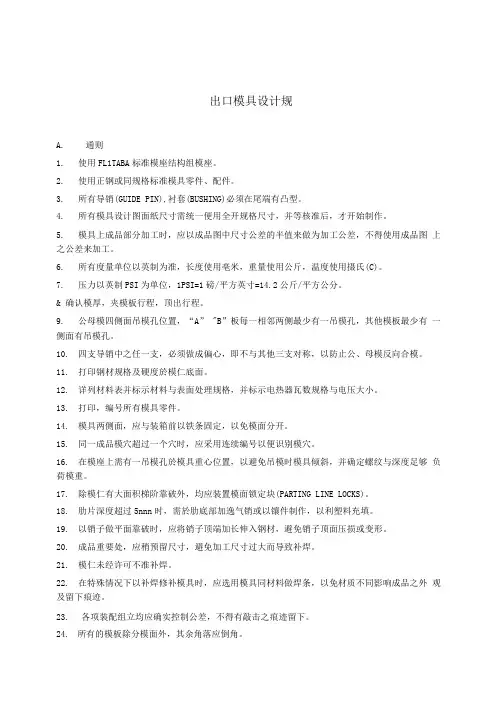

出口模具设计规范标准
出口模具设计规A.通则1.使用FL1TABA标准模座结构组模座。
2.使用正钢或同规格标准模具零件、配件。
3.所有导销(GUIDE PIN),衬套(BUSHING)必须在尾端有凸型。
4.所有模具设计图面纸尺寸需统一便用全开规格尺寸，并等核准后，才开始制作。
5.模具上成品部分加工时，应以成品图中尺寸公差的半值来做为加工公差，不得使用成品图上之公差来加工。
6.所有度量单位以英制为准，长度使用亳米，重量使用公斤，温度使用摄氏(C)。
7.压力以英制PSI为单位，1PSI=1磅/平方英寸=14.2公斤/平方公分。
& 确认模厚，夹模板行程，顶出行程。
9.公母模四侧面吊模孔位置，“A” "B”板每一相邻两侧最少有一吊模孔，其他模板最少有一侧面有吊模孔。
10.四支导销中之任一支，必须做成偏心，即不与其他三支对称，以防止公、母模反向合模。
11.打印钢材规格及硬度於模仁底面。
12.详列材料表并标示材料与表面处理规格，并标示电热器瓦数规格与电压大小。
13.打印，编号所有模具零件。
14.模具两侧面，应与装箱前以铁条固定，以免模面分开。
15.同一成品模穴超过一个穴时，应采用连续编号以便识别模穴。
16.在模座上需有一吊模孔於模具重心位置，以避免吊模时模具倾斜，并确定螺纹与深度足够负荷模重。
17.除模仁有大面积梯阶靠破外，均应装置模面锁定块(PARTING LINE LOCKS)。
18.肋片深度超过5nnn时，需於肋底部加逸气销或以镶件制作，以利塑料充填。
19.以销子做平面靠破时，应将销子顶端加长伸入钢材，避免销子顶面压损或变形。
20.成品重要处，应稍预留尺寸，避免加工尺寸过大而导致补焊。
21.模仁未经许可不准补焊。
22.在特殊情况下以补焊修补模具时，应选用模具同材料做焊条，以免材质不同影响成品之外观及留下痕迹。
23.各项装配组立均应确实控制公差，不得有敲击之痕迹留下。
24.所有的模板除分模面外，其余角落应倒角。

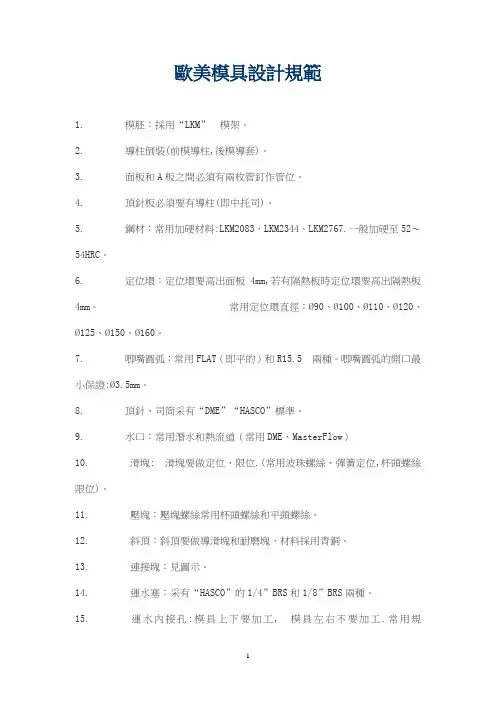

欧美模具规范
歐美模具設計規範1. 模胚：採用“LKM”模架。
2. 導柱倒裝(前模導柱,後模導套)。
3. 面板和A板之間必須有兩枚管釘作管位。
4. 頂針板必須要有導柱(即中托司)。
5. 鋼材：常用加硬材料:LKM2083、LKM2344、LKM2767.一般加硬至52～54HRC。
6. 定位環：定位環要高出面板4mm,若有隔熱板時定位環要高出隔熱板4mm。
常用定位環直徑：Ø90、Ø100、Ø110、Ø120、Ø125、Ø150、Ø160。
7. 唧嘴圓弧：常用FLAT（即平的）和R15.5 兩種。
唧嘴圓弧的開口最小保證:Ø3.5mm。
8. 頂針、司筒采有“DME”“HASCO”標準。
9. 水口：常用潛水和熱流道（常用DME、MasterFlow）10. 滑塊: 滑塊要做定位、限位.(常用波珠螺絲、彈簧定位,杯頭螺絲限位)。
11. 壓塊：壓塊螺絲常用杯頭螺絲和平頭螺絲。
12. 斜頂：斜頂要做導滑塊和耐磨塊，材料採用青銅。
13. 連接塊：見圖示。
14. 運水塞：采有“HASCO”的1/4”BRS和1/8”BRS兩種。
15. 運水內接孔:模具上下要加工, 模具左右不要加工.常用規格:Ø20x20、Ø25x20.。
16. 標識：常有零件名稱、零件號、公司名稱、型腔標識、材料標識、可回收標識、日期章。
17. 模具表面要求：Sparkerusion(火花紋)、Polished（省模）、Photo etched （蝕紋）。
18. 模胚A、B板之間要有鎖模組（兩個）。
19. 模具包裝採用黃油、透明塑膠袋、消毒木箱。
20. 模具標簽：模具號、零件號、産品名稱、製造日期、模具重量。
(模架圖例)澆注系統:1. 所有水口都必須自動切斷,自動掉落.澆口一般採用”潛水”或熱流道,如採用頂針位進膠,必須如圖例.2. 唧嘴必須用加硬材如SKD62，硬度必須HRC52左右, 唧嘴圓弧有”平” ; “R15.5”等,公差爲(+1.0,-0.5), 唧嘴圓弧的開口大小最小應保證:3.5mm.(離端面的參考尺寸爲3mm)3. 唧嘴如自己製作,請用加硬材料如” ASSAB8407, LKM2767,LKM2083”等,硬度必須HRC52左右，並且內孔一定要抛光,4. 定位環尺寸有“ø90”;”ø110” ; “ø125”;”ø160” ,離碼模板高度一般爲: 4.0mm,公差爲(+/-0.5) , 詳情請見”技術要求”,最大倒角爲1 X 1mm5. 澆口離零件膠位元的最小距離應保證:1.5mm6. 如用可旋轉澆口,分流道形狀請用“梯形”7. 膠口設計請注意佈局合理,頂出平衡.(澆口圖例)(定位環圖例)(唧嘴圖例)頂出系統:1. 頂針應採用HASCO標準, 頂針孔應有避空位, 前端配合位長度可設計爲15mm.在頂針板內每邊至少須避空0.25mm,見圖例. 頂針必須能用手輕鬆可推動.頂針離型芯邊緣的距離最小爲:1mm2. 特別是”扁頂”需要加避空位.3. 頂針板必須有四根導柱,不需用彈簧. 並且在頂針板上固定一個如”M16”的連接塊, 見圖,螺紋孔一定要頂針板垂直. 如模具比較大,必須採用球軸承,如HASCO Z系列.4. 頂針頂出時不能有變形或翹起.即整個零件需平衡頂出.5. 頂針痕所形成的階梯通常必須控制在0.10mm以內.(頂針避空圖例)(連接塊圖例) 冷卻系統:1. 冷卻儘量採用大的管徑”如能用”ø10”,就必須用”ø10”,不能用”ø8”.2. 冷卻管徑最小可採用”ø3”3. 所有産品熱量集中的地方,如深孔,深槽, 滑塊.原則是儘量加多運水. 如果太小或窄,則需考慮用”鈹青銅”做鑲塊.4. 冷卻管端部沈孔和鏍紋孔必須同心,而且不能鑽歪.5. 堵水螺栓必須爲英制1/8BSP或1/4BSP，外形爲錐行。

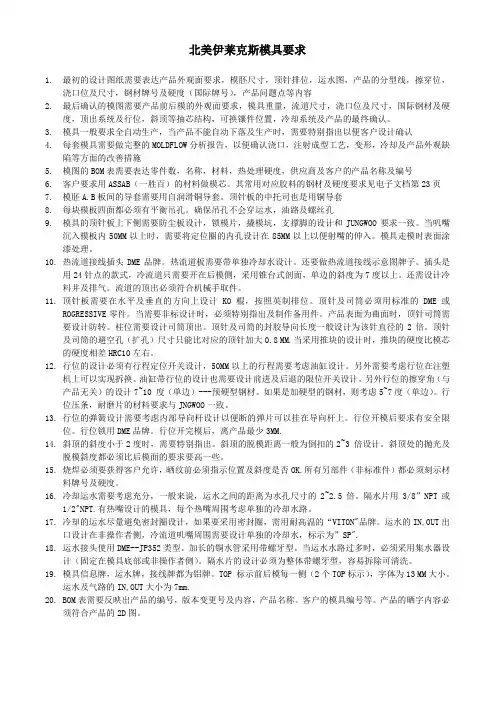

北美伊莱克斯模具要求
北美伊莱克斯模具要求1.最初的设计图纸需要表达产品外观面要求，模胚尺寸，顶针排位，运水图，产品的分型线，擦穿位，浇口位及尺寸，钢材牌号及硬度（国际牌号），产品问题点等内容2.最后确认的模图需要产品前后模的外观面要求，模具重量，流道尺寸，浇口位及尺寸，国际钢材及硬度，顶出系统及行位，斜顶等抽芯结构，可换镶件位置，冷却系统及产品的最终确认。
3.模具一般要求全自动生产，当产品不能自动下落及生产时，需要特别指出以便客户设计确认4.每套模具需要做完整的MOLDFLOW分析报告，以便确认浇口，注射成型工艺，变形，冷却及产品外观缺陷等方面的改善措施5.模图的BOM表需要表达零件数，名称，材料，热处理硬度，供应商及客户的产品名称及编号6.客户要求用ASSAB（一胜百）的材料做模芯。
其常用对应胶料的钢材及硬度要求见电子文档第23页7.模胚A.B板间的导套需要用自润滑铜导套。
顶针板的中托司也是用铜导套8.每块模板四面都必须有平衡吊孔。
确保吊孔不会穿运水，油路及螺丝孔9.模具的顶针板上下侧需要防尘板设计，锁模片，撬模坑，支撑脚的设计和JUNGWOO要求一致。
当叽嘴沉入模板内50MM以上时，需要将定位圈的内孔设计在85MM以上以便射嘴的伸入。
模具走模时表面涂漆处理。
10.热流道接线插头DME品牌。
热流道板需要带单独冷却水设计。
还要做热流道接线示意图牌子。
插头是用24针点的款式，冷流道只需要开在后模侧，采用锥台式剖面，单边的斜度为7度以上。
还需设计冷料井及排气。
流道的顶出必须符合机械手取件。
11.顶针板需要在水平及垂直的方向上设计KO棍，按照英制排位。
顶针及司筒必须用标准的DME或ROGRESSIVE零件。
当需要非标设计时，必须特别指出及制作备用件。
产品表面为曲面时，顶针司筒需要设计防转。
柱位需要设计司筒顶出。
顶针及司筒的封胶导向长度一般设计为该针直径的2倍。
顶针及司筒的避空孔（扩孔）尺寸只能比对应的顶针加大0.8 MM.当采用推块的设计时，推块的硬度比模芯的硬度相差HRC10左右。

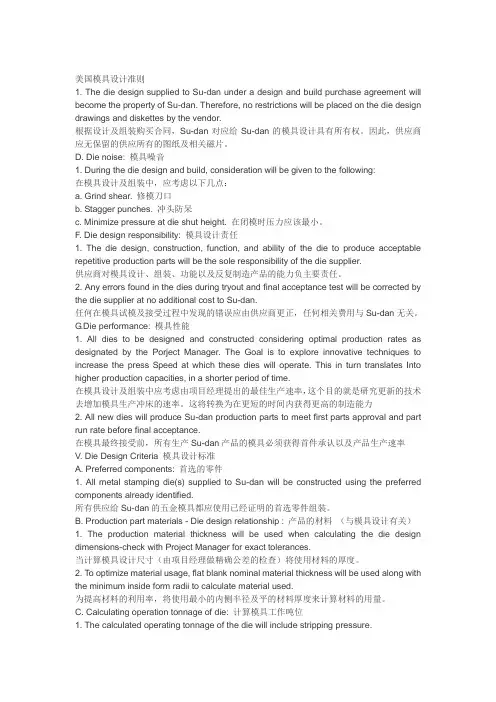

美国模具设计准则
美国模具设计准则1. The die design supplied to Su-dan under a design and build purchase agreement will become the property of Su-dan. Therefore, no restrictions will be placed on the die design drawings and diskettes by the vendor.根据设计及组装购买合同，Su-dan对应给Su-dan的模具设计具有所有权。
因此，供应商应无保留的供应所有的图纸及相关磁片。
D. Die noise: 模具噪音1. During the die design and build, consideration will be given to the following:在模具设计及组装中，应考虑以下几点：a. Grind shear. 修模刀口b. Stagger punches. 冲头防呆c. Minimize pressure at die shut height. 在闭模时压力应该最小。
F. Die design responsibility: 模具设计责任1. The die design, construction, function, and ability of the die to produce acceptable repetitive production parts will be the sole responsibility of the die supplier.供应商对模具设计、组装、功能以及反复制造产品的能力负主要责任。
2. Any errors found in the dies during tryout and final acceptance test will be corrected by the die supplier at no additional cost to Su-dan.任何在模具试模及接受过程中发现的错误应由供应商更正，任何相关费用与Su-dan无关。
满足这些出口模制造要求，你才能能合格
满足这些出口模制造要求，你才能能合格1. 唧咀部分：（1) 唧咀口R均为1/2”，以标准件擦红丹检验为准，特别注明除外。
（2) 所有唧咀、法兰要打上客户编号。
（3) 所有唧咀要做管位。
（4) 如注塑透明料及腐蚀料，唧咀用420SS（GS2083/2316S）；啤普通料用H13（GS2344）或P20（GS2738）（按客户TOOL PLAN要求），如用420SS（GS2083/2316S）或H13（GS2344），则钢料需淬火。
2. 流道、浇口（入水）：（1) 流道尺寸、浇口（入水）形式必须按图纸加工。
（2) 流道不能有披锋、夹口。
（3) 流道必须省滑，转角位执圆角，以便走畅顺。
（4) 如流道有改动、移位，不能用红铜塞，而要烧焊或做镶件。
3. 内模、行位、模胚：（1) 内模面不管平面、斜位或凹凸枕位，必须执顺、执平滑，不能有打磨机纹或刀纹。
（2) 内模如无特殊原因，必须考虑做锁位，一般情况下，下模做凸枕位，上模做凹锁位，斜度为5~10°。
（3) 行位线条用H13（GS2344）钢料，且需淬硬至HRC42~44°，每次装模必须装管钉。
（4) A、B板查框口不能倒角，只能用锉执钝。
4. 镶件、盖板：（1) 一套模上有多少镶件要以次序编号，不能乱打，不淬火的一定要用钢字码打。
（2) 所有镶件尽量做托位，不允许用销钉。
（3) 热流道电线盖板、斜边顶盖板、司筒针底盖板按次序编号、且尽量用较大字码。
（4) 所有插穿位如需做镶件，且两边都镶，必须用H13（GS2344）或420SS（GS2083/2316S）并淬火。
（单边镶件稍平软）（5) 所有插穿位斜度不得少于5°，特殊情况除外。
5. 顶针、司筒、斜顶、顶针板、撑头部分：（1) 顶针、司筒使用大同产品，司筒必须使用标准型号。
（2) 所有顶针、司筒、回针一定要畅顺且用手能转动。
（3) 所有的顶针、司筒的管位至少为25MM，且应锣光。
谈谈客户对模具加工方面的要求
谈谈客户对模具加工方面的要求模具制造无外乎两种形式，第一种：是自产自足，由于是生产自己公司的模具，相对于来说要求不是很严格；第二种：外加工模具，就是接别人的单，来帮别人制造模具，在帮别人制造模具时，一定要按其提供的检验标准去制造！以下是客户赏规的模具制造要求：1：运水方面运水距离顶针边要求2—3mm距离胶位边要求2.8mm；运水孔直径不可小于四分之一（6.35mm）。
2：针顶方面顶针一般都采用台湾顶针，如果骨位太深特别受力的地方，则需要采用大同顶针，以免顶针经常性拆断。
3：司筒方面同筒边位厚小于0.8mm，要采用大同司筒，如果达到0.8MM（或以上）则可采用台湾司筒。
4：镶针方面一般采用台湾标准针；如果中心要求要配数则要采用含针方式，但一般情况下，采用碰穿形式，如果单针太长又不能用标准时，则要将针氮化。
5：水口方面基本水口尺寸根据胶件的尺寸做比例，适当进行安排。
以6个头大身为例，其尺寸为￠60mm，高为30mm，则主流道为四分之一，16.35mm支流道则为十六分之三4.8mm；以16个头车轮为例，其尺寸为15mm×2mm，主流道则要求为三十二分之七，5.57mm，支流道要求为三十分之五4mm；如果啤塑时发生困难，如存在支流道过细，以导致走披峰才可通渐加大水口，如果大力水口大于8mm以上时或零件水口大于7mm以上时，则要知会生产征求意见。
6：模板方面模胚中模板的要求，细水口模式缩CORE或行位扁多的模其模板一定要采用加厚模板；标准的模胚以193030为例料底与模胚之间的厚度，前模要245mm，后模要260mm。
7：铜板方面一般情况下采用738模料；合金模采用8407或S136，经淬长以后硬度达到48—52HRC；啤酸性胶料的模料采用GS136或S316H；啤透明胶料的模料采用718或S136H。
8：配件方面1、细水口模或缩CORE模配用的限位螺丝的尺寸要求做到二分之一到四分之三，（12.7mm19.05mm之间）；细水口模是采用扣鸡还是用胶质，则要根据生产的要求而定。
欧美的模具设计标准
欧美的模具设计标准模具设计是现代工业中不可或缺的一环，其作用是将产品的设计图纸转化为实际的产品，为工业生产提供了重要的支持。
在模具设计中，标准化是一个非常重要的概念，因为模具的标准化可以提高生产效率和产品质量，同时也可以降低制造成本。
欧美地区一直是模具设计标准化的先进地区之一，本文将介绍欧美地区的模具设计标准。
1. 模具设计的标准化模具设计的标准化是指在设计、制造和检验过程中，应遵循的规范和标准。
这些规范和标准可以保证模具的精度和质量，同时也可以提高制造效率和降低成本。
欧美地区的模具设计标准化非常严格，其标准涵盖了模具的所有方面，包括材料、尺寸、几何形状、加工工艺等。
2. 欧美地区的模具设计标准欧美地区的模具设计标准包括了许多国际标准和行业标准。
下面介绍一些常见的标准：（1）ISO标准ISO（国际标准化组织）是国际上最大的标准化组织之一，其制定的标准被广泛应用于各个领域，包括模具设计。
ISO制定了许多与模具设计相关的标准，如ISO 2768-1（一般公差）、ISO 286-2（孔和轴的公差）、ISO 8062-3（铸造模具表面粗糙度）、ISO 857-1（模具标准零件）等。
（2）DIN标准DIN（德国工业标准化组织）是德国的标准化组织，其制定的标准被广泛应用于欧洲地区。
DIN制定了许多与模具设计相关的标准，如DIN 16742（模具设计的一般规则）、DIN 8580（制造工艺分类）等。
（3）ASTM标准ASTM（美国材料与试验协会）是美国的标准化组织，其制定的标准被广泛应用于美国地区。
ASTM制定了许多与模具设计相关的标准，如ASTM E18（金属材料的拉伸试验）、ASTM E10（金属材料的硬度试验）等。
（4）JIS标准JIS（日本工业标准）是日本的标准化组织，其制定的标准被广泛应用于日本地区。
JIS制定了许多与模具设计相关的标准，如JIS B 0401（公差及其表示）等。
3. 模具设计标准的应用在模具设计中，标准化的应用非常重要。
出口模标准
出口模标准看看,因该可以让你满意了出口模具一般设计要求当用户对模具无特殊要求时,出口模按发下标准进行设计:1.) 唧咀必须作定位,有R3/4”之弧面与注塑机之喷咀相配,唧咀顶做3/4”R且要淬火;2.) 水口要省滑及转角位做R;3.) 所有模具必须配定位圈,定位圈直径 3.99”;4.) 方铁与B板及底板之间必须用管钉定位;5.) 定位圈有4枝螺丝位置及有斜角;6.) 所有板之间有撬模坑;7.) 所有边要做斜角;8.) 要有安会锁板防上下模分开;9.) 要用DME标准或等标准的镀铜杯司;10.) 所有板与板之间有管钉;11.) 所有内模料必须作虎口,并要装有INTER LOVK在A`B板上;12.) 所有镶件有模号且内模镶件在打硬度并在上面打字唛标明;13.) CORE针及司孔针要用板托底,不能采用锁无头螺丝;14.) 所有模板上必须四面均有吊模孔;15.) 内模镶件高于模平面0.5MM;16.) 近中央的撑头要比近边的高,大约为0.1MM;17.) 码模坑要做足标准尺寸,深为3/4,高为1”;18.) 所有顶针孔必须用购买镰正,不可使用自制银钢枝;19.) 所有顶针配位只可有3/4至1长,其它地方必须避空;20.) 采用镶针方法做顶针管位;21.) 顶针`司筒`边钉`中托司采用DME标准尺寸;22.) 运水铜喉塞要收至喉塞面刚低于镶件表面大约0.1MM;23.) 胶圈须有坑做管位并对正,所有胶圈藏位需是圆形,不采用其它形状;24.) 所有夹片要有管位防止转动,夹片用铝板做;25.) 所有运水孔钻7/16”,且不过底板,用1/4”MRT喉牙;26.) 有行位时要有限位使行位不会意外跌出模外’27.) 要用行位夹;28.) 所有磨擦面要做油坑(2件板了要做,不可只做一边);29.) 行位要有硬片(不再底铜片);30.) 线条要有管位(不可靠放好行位然后收紧螺丝);31.) 行位底如有顶针;顶针板要加挂掣或加安全PIN;32.) 当作油压式行位时要用有防撞及有内置挂掣的行位,且能自由向前或向后活动;33.) 入水一般只作尖点潜水,且不可太按近胶位潜水);34.) 散气避空位深度最小为0.5MM;35.) 避空位贴近至胶位边3/32”及开度3/8”或以上,要通大气,镶针要磨气坑;36.) 热流道要有线码,要有感温;37.) 所有电线要加LABEL纸;38.) 所有大水口模胚都采用无面板的直身模胚;39.) 所有无面板的模胚都采用前模导柱,后模铜杯司,推板模除外;。
出口模具标准是什么
出口模具标准是什么出口模具标准是指在模具出口交易中需要遵守的一系列规定和要求。
这些标准涉及到模具的设计、制造、质量检测、包装和运输等方方面面。
出口模具标准的制定旨在保障模具产品的质量和安全，促进国际贸易的顺利进行。
那么，具体来说，出口模具标准是什么呢？首先，出口模具标准包括对模具设计和制造的要求。
在设计方面，模具必须符合国际通用的设计规范，能够满足客户的需求，并且具有合理的结构和可靠的使用性能。
在制造方面，模具必须采用优质的材料，经过精密加工和严格检测，确保产品的质量和稳定性。
其次，出口模具标准还包括对模具质量检测的要求。
模具在出口前必须经过严格的质量检测，包括尺寸精度、表面质量、耐久性和可靠性等方面的检测。
只有通过了检测并符合标准要求的模具才能被允许出口。
此外，出口模具标准还规定了对模具包装和运输的要求。
模具在包装和运输过程中必须采取适当的措施，确保产品不受损坏和污染。
合适的包装和运输方式能够有效保护模具，保证产品的完好到达目的地。
总的来说，出口模具标准是一个涵盖了模具设计、制造、质量检测、包装和运输等方面的综合性要求。
遵守出口模具标准，不仅可以保证产品质量和安全，还能够提升企业的国际竞争力，促进模具出口贸易的发展。
在国际贸易中，各国对出口模具标准都有自己的规定和要求。
因此，模具生产企业在开展出口业务时，必须了解并遵守目标国家或地区的相关标准，以免因不符合标准而导致产品被拒绝或退回。
在实际操作中，企业可以通过加强内部管理，优化生产工艺，提高产品质量，以确保产品符合出口模具标准的要求。
同时，加强与客户的沟通和合作，及时了解客户需求和标准要求，以便及时调整生产和质检流程。
总之，出口模具标准是保障模具产品质量和安全的重要依据，遵守出口模具标准对企业来说是非常重要的。
只有严格遵守标准要求，才能够赢得客户的信任和市场的认可，实现模具出口贸易的可持续发展。
出口模具几个标准做法
出口模具几个标准做法出口模具是指用于生产各种工业制品的模具，在国际贸易中具有重要地位。
出口模具的质量和标准对产品的质量和生产效率有着直接的影响。
因此，制定出口模具的标准是非常重要的。
下面将介绍几个出口模具的标准做法。
首先，出口模具的材料选择非常重要。
模具的材料应具有高强度、高硬度、高耐磨性和高热稳定性，以确保模具在长时间使用过程中不会出现变形或损坏。
常见的模具材料包括优质合金钢、不锈钢、铝合金等。
在选择材料时，需要根据模具的具体用途和工作环境来进行综合考虑，以确保模具在使用过程中能够承受住各种外部力和环境影响。
其次，出口模具的设计和加工精度也是关键因素。
模具的设计应符合产品的要求，能够满足产品的精度和表面质量要求。
同时，模具的加工精度也需要达到一定的标准，以确保模具在生产过程中能够保持稳定的工作性能。
因此，制定严格的模具设计和加工标准是非常必要的，可以通过CAD/CAM技术进行设计和加工，以确保模具的精度和稳定性。
此外，出口模具的表面处理也是至关重要的一环。
模具的表面质量直接影响着产品的表面质量和精度。
因此，对模具的表面进行必要的处理是非常必要的。
常见的表面处理方法包括电镀、喷涂、抛光等，可以根据不同的模具材料和工艺要求来选择合适的表面处理方法，以确保模具的表面质量和使用寿命。
最后，出口模具的包装和运输也需要特别注意。
模具在出口过程中需要经过长途运输，因此包装和运输的安全性和稳定性是非常重要的。
在包装时，需要选择合适的包装材料和方式，以确保模具在运输过程中不会受到损坏或变形。
同时，在运输过程中也需要选择可靠的物流渠道和运输方式，以确保模具能够安全到达目的地。
综上所述，出口模具的标准做法包括材料选择、设计和加工精度、表面处理以及包装和运输等多个方面。
制定严格的标准和规范，对模具的质量和稳定性具有重要意义，可以提高产品的质量和生产效率，提升企业的竞争力。
因此，出口模具的标准做法是非常值得重视和研究的。
美国公司的模具设计细节指导(中英文)
模具英语美国公司的模具设计细节指导(中英文）I. Purpose 目的A. The purpose of this metal stamping die standard is to provide detailed instructions for use in the design, construction, and testing of all metal stamping dies supplied to the Su—dan Corporation本份模具标准是向所有提供给Su-dan公司的五金模具的设计、组立、试模提供细节指导。
1. Su-dan requires die(s）to produce finished parts that conform to:Su-dan要求模具制造的产品应与以下保证一致：a.The part drawing.产品图面b. Including geometric dimensioning and tolerancing。
形状尺寸及公差c。
Requirements for first parts approval process。
首件承认程序要求2。
This standard and the specifications referenced herein are issued to：本标准是应用：a. Define the general classifications of metal stamping dies for Su-dan.定Su—dan五金模具分类b.Reduce the dies design and build costs by:通过以下条款降低模具设计及组立成本(1) Standardization of design，which will decrease review time and expense.设计标准化将降低审图时间及成本（2）Using commercially available die components.使用标准件c。
欧洲压铸模具设计标准是什么
欧洲压铸模具设计标准是什么
欧洲压铸模具设计标准主要参考以下两个标准：EN 12844：2000 和
EN 12845：2018。
EN 12844：2000 标准是针对压铸模具设计和制造的一般要求。
该标准涵盖了各个方面的设计要求，包括模具材料的选择、构造和安装、尺寸和公差、模型设计和制造等。
在模具材料选择方面，标准要求使用高质量的材料，如工具钢、合金钢或特殊材料，以提供足够的刚度和耐用性。
同时还需要考虑材料的热膨胀系数，以避免在制造过程中出现尺寸变化问题。
构造和安装方面，标准要求模具结构必须稳固且易于安装和拆卸。
它还指导了模具的冷却系统设计，以确保在铸造过程中能够有效地控制温度。
尺寸和公差方面，标准规定了模具中各个部件的尺寸公差。
这有助于确保模具制造的精度和准确性。
模型设计和制造方面，标准要求模型必须符合铸件设计的要求，并能够满足铸造过程中的流动和凝固特性。
此外，标准还规定了模具表面处理的要求，以提高铸件的质量和外观。
EN 12845：2018 标准则是针对铸造模具的材料选择和铸造参
数进行指导的。
该标准包含了模具材料的分类和性能要求，根
据铸造材料的种类和特性，指导了合适的模具材料选择和使用。
此外，该标准还着重强调了模具的制造过程控制要求，包括温度控制、浇注和冷却过程的参数控制等。
这些要求旨在保证铸造过程中的质量和稳定性。
总结起来，欧洲压铸模具设计标准主要关注模具的材料选择、构造和安装、尺寸和公差、模型设计和制造，以及铸造模具的材料选择和铸造参数控制。
这些标准的遵循有助于确保模具制造的质量和稳定性，并最终提高铸件的质量和生产效率。
出口模具制作要求
出口模具基本制作要求1.必须完全按照客户已确认模具设计图加工，如有任何更改，请及时通知客户。
2.模胚请保持表面光洁和无任意刮伤痕，不得随意敲打。
3.所有工件在加工前应考虑好加工工艺，应一次性加工完成，不得重复上下机床4.螺丝、复位弹簧选用标准件，两端不打磨、割断。
安装孔底面均为平底。
5.冷却水道设计要充分、畅通。
冷却水咀按设计要求。
进出要有标记。
进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
如有特殊要求，以设计要求为准。
标识英文字符和数字采用大写，位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。
运水不能用红铜堵塞，应按照图纸要求采用相应规格的标准运水堵头。
冷却水嘴采用客户指定标准，安装时不允许伸出模架表面，水嘴头部凹进外表面不超过3mm。
冷却水嘴避空孔直径一般应为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6.放置密封圈的密封槽按相关标准加工尺寸和形状，并开设在模胚上。
防水胶圈槽周边应倒R0.3-R0.5mm小圆角，避免胶圈在装模时压坏。
防水胶圈采用红色耐热胶圈，安放时要涂抹黄油，安放后高出模架面。
密封务必可靠，无漏水，易于检修，水嘴安装时缠生料带。
7.Fit模时分型曲面尽量少用打磨机，多CNC、EDM加工FIT模。
平面禁止使用打磨机。
8.模胚吊环孔必须按照图纸尺寸。
吊环能旋到底，吊装平衡。
模具出口时尽量在包装箱内提供一个吊环方便客户接收模具时吊装。
9.定位圈符合客户确认图纸尺寸规格，安装孔必须为沉孔，不准直接贴在模架顶面上。
安装可靠固定10.唧咀注入口球面R及入口直径必须符合图纸上客户确认的规格。
非标准件必须采用H13类材料（如常用的SKD61等），热处理HRC58-62.11.浇口、流道严格按图纸尺寸用机床（CNC、铣床、EDM）加工，不允许手工用打磨机加工。
潜浇口浇口处按浇口规范加工。
12.前后模表面不容许有不平整、凹坑、锈迹等其他影响外观的缺陷。
出口注塑模具设计标准及流程
出口注塑模具设计标准及流程1. 引言我们通常所说的出口模具一般分为三类：一是出口欧洲的模具；二是出口日本、韩国的模具；三是出口北美地区的模具。
这样分类的主要依据就是按照现有的国际模具标准体系来分类。
2. 标准体系目前在塑胶模具行业，国际上模具标准体系有三大类：日本模具标准体系，北美模具标准体系，欧洲模具标准体系。
日本模具标准体系即 JIS STANDARD,最常用的标准是 MISUMI 塑胶模具零件标准、 PUNCH 塑胶模具零件标准、池上金型塑胶模具零件标准、富得巴模胚标准，以及佳利来标准件、东发紫弹簧等等配套的标准件。
北美模具标准体系主要指美国、哥伦比亚和加拿大等北美国家应用的模具标准，美国塑料工业协会（ Society of the Plastics Industry）制定的模具分类标准 (SPI AN-102-78)，将塑胶模具分为 5 个等级。
出口美国的塑胶模具属于高端的商品模具，最著名的模具标准件供应商是 DME、 PCS 和 Progressive，这三大标准件体系广泛应用在美国、加拿大和哥伦比亚等北美国家，具体的选用需要按照客户的指定。
欧洲模具标准体系主要指德国、英国、法国、意大利、荷兰和西班牙等欧洲主要工业发达国家的塑胶模具标准体系，欧洲注塑模具最常用的是德国的 HASCO 标准，德国的 STRACK 标准，德国的 EOC 标准，英国的 DMS标准，美国的 DME 欧洲规格（公制标准件），法国的 ROUBARDIN 标准和奥地利的 MEUSBURGER 标准, 其中最著名的就是德国的 HASCO 标准。
2.1 模具等级美国塑胶工业学会(SPI AN-102-78)，将模具分为五大类。
这五大类型模具各有其不同的要求标准，而这种模具分类只适用于配400 吨或以下的注塑机的模具。
这个标准以模具寿命为依据，对模具划分了等级，在出口模具行业得到广泛的应用。
这个模具分类的标准正在逐渐成为国际标准。
出口模具的技术要求，值得收藏！
出口模具的技术要求，值得收藏！出口模具在广东这边越来越普遍，很多外国企业，由于在本土生产成本过高而选择委托别人来制造模具，从而也就产生了已模具制造为主业的企业，以下谈谈出口模具的技术要求。
当客户对模具无特殊要求时，出口模按以下标准进行设计：1：唧咀必须作定位，有R四分之三之弧面与注塑机之喷咀相配，唧咀顶做四分之三R且要淬火；水口要肯涔及转角位做R；2：所有模具必须配定位圈，定位圈直径￠3.99；3：方铁与B板及底板之间必须用管钉定位；4：定位圈有4支螺丝位置及有斜角；5：所有板之间有撬模坑；6：所有边要做斜角；7：要有安全锁板防止上下模分开；8：要用PME标准或同等标准的镀铜杯司；9：所有内模料必须作虎品，并要装有INTER LOCK在A、B板上；10：所有板与板之间有管钉；11：所有镶件有模号且内模镶件要打硬度并在上面打字标明；12：CORE钉及司孔针要用板托底，不能采锁有头螺丝；13：所有模板上必须四面均有吊模孔；14：内模镶件高于模平面0.5mm；15：近中央的撑头要比近边的高，大约为0.1mm；16：码模坑要做足标准尺寸，深为四分之三，高为1；17：所有顶针孔必须用购卖镰钯镰正，不可使用自制银钢枝；18：所有顶针配位只可有四分之三，其他地方必须避空；19：采用镶针方法做顶针管位；20：顶针、司筒、边钉、中托司采用DME标准尺寸；21：运水铜喉塞要收至喉塞面刚低于镶件表面大约0.1mm；22：胶圈须有搞做管位并对正，所有胶圈藏位需是圆形不采用其他形状；23：所有夹片要有管位防止转动，夹片用铝板做；24：所有运水孔针￠十六分之七，且不过底板用四分之一NP下喉牙；25：有行位时要有限位使行位不会意外跌出模外；26：要用行位夹；27：所有磨擦面要做油坑（2件也做，不可只做一边）；28：行位要有硬片（不再镀铜片）；29：线条要有管位（不可靠放好行位然后收紧螺丝）；30：行位度如有顶针，顶针板要挂制或加安全PIN；31：当作油压或行位时要用有防撞及有内置挂掣的行位，且能自由向前或向后活动；32：入水一般只作尖点潜水，且不可太接近胶位边（潜水）；33：散氮避空位深度最小为0.5mm；35：避空位贴近至胶位边三十二分之三及阔度八分之三或以上，要通大氮，镶钉要磨氮坑；36：流道要有代码，要有感温；37：所有电线要加LABEL纸；38：所有大水口模胚都采用元面板的直力模胚；39：所有无面板的模胚都采用前模遵柱，后模铜不可，推板模除外。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧美模具基本要求
1.模胚：采用“LKM”模架。
2.导柱倒装(前模导柱,后模导套)。
3.面板和A板之间必须有两枚管钉作管位。
4.顶针板必须要有导柱(即中托司)。
5.钢材：常用加硬材料:LKM2083、LKM2344、LKM2767.一般加硬至52～54HRC。
6.定位环：定位环要高出面板4mm,若有隔热板时定位环要高出隔热板4mm。
常用定位环直径：Ø90、Ø100、Ø110、Ø120、Ø125、Ø150、Ø160。
7.唧嘴圆弧：常用FLAT（即平的）和R15.5 两种。
唧嘴圆弧的开口最小保证:Ø3.5mm。
8.顶针、司筒采有“DME”“HASCO”标准。
9.水口：常用潜水和热流道（常用DME、MasterFlow）
10.滑块: 滑块要做定位、限位.(常用波珠螺丝、弹簧定位,杯头螺丝限位)。
11.压块：压块螺丝常用杯头螺丝和平头螺丝。
12.斜顶：斜顶要做导滑块和耐磨块，材料采用青铜。
13.连接块：见图示。
14.运水塞：采有“HASCO”的1/4”BRS和1/8”BRS两种。
15.运水接孔:模具上下要加工, 模具左右不要加工.常用规格:Ø20x20、Ø25x20.。
16.标识：常有零件名称、零件号、公司名称、型腔标识、材料标识、可回收标识、日期章。
17.模具表面要求：Sparkerusion(火花纹)、Polished（省模）、Photo etched（蚀纹）。
18.模胚A、B板之间要有锁模块（两个）。
19.模具包装采用黄油、透明塑胶袋、消毒木箱。
20.模具标签：模具号、零件号、产品名称、制造日期、模具重量。
(模架图例)
浇注系统:
1.所有水口都必须自动切断,自动掉落.浇口一般采用”潜水”或热流道,如采用顶针位进胶,
必须如图例.
2.唧嘴必须用加硬材如SKD62，硬度必须HRC52左右, 唧嘴圆弧有”平” ; “ R15.5”
等,公差为(+1.0,-0.5), 唧嘴圆弧的开口大小最小应保证:3.5mm.(离端面的参考尺寸为3mm)
3.唧嘴如自己制作,请用加硬材料如” ASSAB8407, LKM2767,LKM2083”等,硬度必须HRC52
左右，并且孔一定要抛光,
4.定位环尺寸有“ø90”;”ø110” ; “ø125” ;”ø160” ,离码模板高度一般为:
4.0mm,公差为(+/-0.5) , 详情请见”技术要求”,最大倒角为1 X 1mm
5.浇口离零件胶位的最小距离应保证:1.5mm
6.如用可旋转浇口,分流道形状请用“梯形”
7.胶口设计请注意布局合理,顶出平衡.
潜胶位
(
(定位环图例)
FLAT
R15.5
NOZZLE RADIUS
(唧嘴图例)
顶出系统:
1.顶针应采用HASCO标准, 顶针孔应有避空位, 前端配合位长度可设计为15mm.在顶针板每
边至少须避空0.25mm,见图例. 顶针必须能用手轻松可推动.顶针离型芯边缘的距离最小为:1mm
2.特别是”扁顶”需要加避空位.
3.顶针板必须有四根导柱,不需用弹簧. 并且在顶针板上固定一个如”M16”的连接块, 见
图,螺纹孔一定要顶针板垂直. 如模具比较大,必须采用球轴承,如HASCO Z系列.
4.顶针顶出时不能有变形或翘起.即整个零件需平衡顶出.
.
5.顶针痕所形成的阶梯通常必须控制在0.10mm以
(连接块图例)
冷却系统:
1.冷却尽量采用大的管径”如能用”ø10”,就必须用” ø10”,不能用” ø8”.
2.冷却管径最小可采用” ø3”
3.所有产品热量集中的地方,如深孔,深槽, 滑块.原则是尽量加多运水.
如果太小或窄,则需考虑用”铍青铜”做镶块.
4.冷却管端部沉孔和镙纹孔必须同心,而且不能钻歪.
5.堵水螺栓必须为英制1/8BSP或1/4BSP，外形为锥行。
装配时必须用“乐泰567”胶水,
6.沉孔之间的距离,沉孔的大小,沉孔的深度,请按“北极光技术要求”沉孔直径和深度公差
应控制在(+1,0) .
7.管接头在侧面时,不需沉孔.
8.隔热板请用4-6个镙钉固定,不要用太多镙钉,以免装卸复杂.
9.模具上须标明” IN” , “ OUT”, 并定义好编号.
10.防水圈用HASCO标准,如下:
其它
1.滑块的止位和运动的槽位应为”加硬材料”
2.日期章背后必须钻一孔, 这样可快速调整日期
3.不易排气的部位,如薄且深的壁,胫位等 , 如无顶针,则须有排气针.
4.产品检测报告.（出模前一定给客户）
5.模具检测报告. （出模前一定给客户）
6.机器参数. （出模前一定给客户）
7.最新模具图纸. （出模前一定给客户）
图纸要求:
表面粗糙度对照表
AGIE 1 Ra 0.2 VDI 12 Ra 0.40
AGIE 2 Ra 0.315 VDI 15 Ra 0.50
AGIE 3 Ra 0.5 VDI 18 Ra 0.80
AGIE 4 Ra 0.8 VDI 21 Ra 1.12
AGIE 5 Ra 1.25 Fin VDI 24 Ra 1.60
AGIE 6 Ra 2.00 Fin VDI 27 Ra 2.24
AGIE 7 Ra 3.15 Medel VDI 30 Ra 3.15
AGIE 8 Ra 5.0 Grov VDI 33 Ra 4.50
AGIE 9 Ra 8.0 VDI 36 Ra 6.30
AGIE 10 Ra 12.5 VDI 39 Ra 9.00
VDI 42 Ra 12.5
VDI 45 Ra 18.0
GENERAL TOLERANCES ACCORDING TO SS-ISO 2768-1(根据SS-ISO2768-1的公差标准) (Replace SMS 715)
Table 1– Accepted deviation for linear measurement except for chamfer edges.
1)For base measurement under 0,5 mm shall deviations be written together with
actual base measurement.对于小于0.5MM的尺寸,公差应和实际尺寸写出.
Table 2– Accepted deviation for chamfer edges. (Outside radius and chamfer heights).
表2----倒角的公差标准(外圆弧和倒角高度)
1) For base measurement under 0,5 mm shall deviations be written together with actual base measurement.( 对于小于0.5MM的尺寸,公差应和实际尺寸写出)
.
Table 3 – Accepted deviation for angel measurements
试模要求:
1.试模必须尽量模仿正常生产状态, 例如加长冷却时间,加长顶出时间等都是不可取的. 一
般来说,都需要加上运水和模温机,并根据要求调整前后模具的温度.
2.调试时,一般不允许使用脱模剂.
3.试模时应记录所有不正常现象,如顶出不平衡,粘模, 不饱满,顶出变形,缩水,接合纹,浇口
痕迹,顶针痕迹, 色差, 不能自动掉落,水口不能自动剪断.
样板检验要求:
1.确保样板数量正确
2.样板不能做任何处理,例如:刮掉批锋.
3.样板必须干净,并包装好不被刮伤,变形.
4.标明样板材料,并附带”试模参数”,和”样板检测报告”.格式请见附表
5.样板应在不引起刮伤和变形的状况下间隔包装好,包装箱需用抗变形强度好的纸箱.
包装要求:
1.包装请用”胶木”, 不要用”原木”, 否则需”植物免疫证”
2.包装之前,防锈油请用HASCO Z262.
3.用塑料膜,先把模具密封,然后用模箱装订好,并用钢带扎好.
4.用大头笔写上零件号,并贴上”北极光指定的标签(麦头)”,样板如图
5.准备好”装箱单”,包括模具重量,包装体积,数量. 见附表.
6.最后把模具送到”北极光”指定的地方.
7.最后订上北极光”标签”
公司指定的标签(麦头)式样
"客户公司名称"
"公司地址"
"联系电话"。
