热载流子效应对器件可靠性的影响
热载流子效应的影响
热载流子效应对半导体器件的影响主要表现在以下几个方面:
对双极型器件的影响:在双极型器件中,热载流子会造成击穿电压的弛豫,同时pn极漏电流增加。
对MOS器件的影响:在MOS器件中,热载流子效应会导致mos晶体管的阈值电压、漏极电流、漏极电流ids和跨导等参数的漂移。
可靠性影响:无论是MOS器件还是双极型器件,热载流子效应都会导致磨损型失效机理的出现。
在亚微米和深亚微米器件中,热载流子效应对可靠性的危害更大。
热载流子效应的产生受到多个因素的影响,包括工作温度和电流密度等。
随着温度的升高,电子-空穴对的生成和注入增加,从而导致热载流子效应进一步加剧。
当电流密度较高时,电子-空穴对的注入增加,导致更多的载流子耗散为热能,进而引起热载流子效应。
sic 热载流子

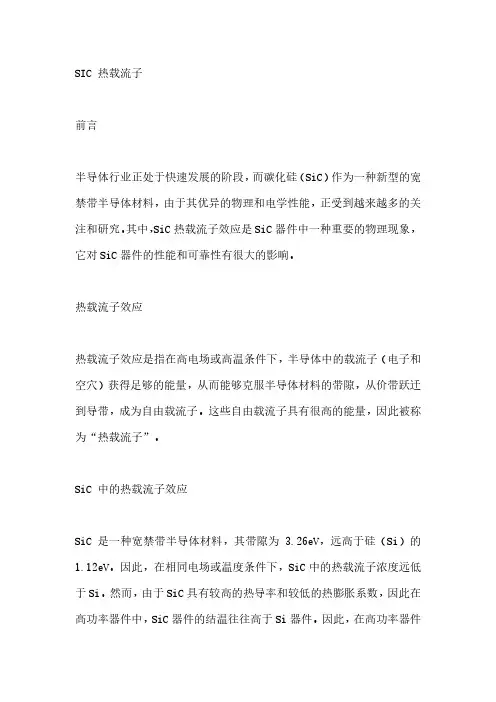

SIC 热载流子前言半导体行业正处于快速发展的阶段,而碳化硅(SiC)作为一种新型的宽禁带半导体材料,由于其优异的物理和电学性能,正受到越来越多的关注和研究。
其中,SiC热载流子效应是SiC器件中一种重要的物理现象,它对SiC器件的性能和可靠性有很大的影响。
热载流子效应热载流子效应是指在高电场或高温条件下,半导体中的载流子(电子和空穴)获得足够的能量,从而能够克服半导体材料的带隙,从价带跃迁到导带,成为自由载流子。
这些自由载流子具有很高的能量,因此被称为“热载流子”。
SiC 中的热载流子效应SiC是一种宽禁带半导体材料,其带隙为 3.26eV,远高于硅(Si)的1.12eV。
因此,在相同电场或温度条件下,SiC中的热载流子浓度远低于Si。
然而,由于SiC具有较高的热导率和较低的热膨胀系数,因此在高功率器件中,SiC器件的结温往往高于Si器件。
因此,在高功率器件中,SiC器件的热载流子效应可能更为显著。
热载流子效应对SiC器件的影响热载流子效应对SiC器件的性能和可靠性有很大的影响。
一方面,热载流子可以导致器件的漏电流增加,从而降低器件的开关效率。
另一方面,热载流子还可以导致器件的击穿电压降低,从而降低器件的可靠性。
抑制热载流子效应的方法为了抑制热载流子效应,可以采取以下措施:减少器件的结温。
这可以通过减小器件的功耗或提高器件的散热性能来实现。
优化器件的结构。
这可以通过减小器件的沟道长度或增加器件的沟道宽度来实现。
采用特殊工艺。
这包括使用应力工程或掺杂工程来改变器件的能带结构,从而抑制热载流子效应。
结语SiC热载流子效应是SiC器件中一种重要的物理现象,它对SiC器件的性能和可靠性有很大的影响。
通过采取适当的措施,可以抑制热载流子效应,从而提高SiC器件的性能和可靠性。
半导体热载流子效应
半导体热载流子效应半导体热载流子效应是指在半导体材料中,当温度升高时,会产生额外的载流子并增加材料的导电性能。
这个效应在半导体器件的设计和制造中起着重要的作用。
半导体材料是一种介于导体和绝缘体之间的材料,其导电性能可以通过控制载流子的数量和运动来实现。
载流子是带电粒子,可以是电子或空穴。
在常温下,半导体材料的导电性能较低,但当温度升高时,由于热激发,材料中的载流子数量会增加。
半导体热载流子效应的产生与能带结构有关。
半导体材料的能带结构决定了载流子的能量分布和运动方式。
当温度升高时,由于热激发作用,部分价带中的电子会被激发到导带中,形成新的载流子。
这些额外的载流子会增加材料的导电性能。
半导体热载流子效应对于半导体器件的性能有着重要影响。
首先,热载流子效应会导致器件的静态功耗增加。
由于温度升高导致的额外载流子,会导致器件在静态工作状态下的电流增加,从而增加功耗。
其次,热载流子效应也会影响器件的可靠性。
由于载流子数量的增加,器件中的电场和电流密度会增加,可能导致器件的损坏或寿命缩短。
为了应对半导体热载流子效应带来的问题,可以采取一些措施进行补偿或抑制。
一种常见的方法是通过材料的优化来减少热载流子效应的影响。
例如,可以选择具有较高禁带宽度的材料,以降低载流子的生成率。
另外,还可以通过器件结构的优化来减少热载流子效应的影响。
例如,可以采用多层结构或引入能带工程来限制载流子的运动。
半导体热载流子效应是半导体材料中温度升高导致的额外载流子产生的现象。
它对半导体器件的性能和可靠性有着重要的影响。
通过合理的材料选择和器件结构设计,可以减少热载流子效应带来的负面影响,提高器件的性能和可靠性。
ldmos 热载流子效应
ldmos 热载流子效应

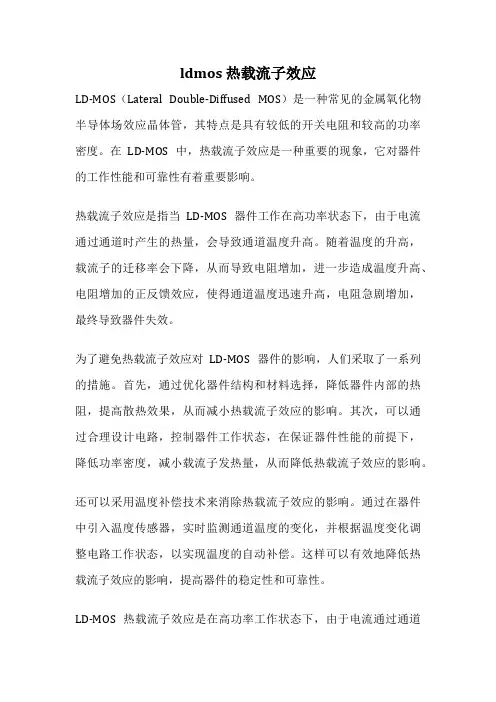

LD-MOS(Lateral Double-Diffused MOS)是一种常见的金属氧化物半导体场效应晶体管,其特点是具有较低的开关电阻和较高的功率密度。
在LD-MOS中,热载流子效应是一种重要的现象,它对器件的工作性能和可靠性有着重要影响。
热载流子效应是指当LD-MOS器件工作在高功率状态下,由于电流通过通道时产生的热量,会导致通道温度升高。
随着温度的升高,载流子的迁移率会下降,从而导致电阻增加,进一步造成温度升高、电阻增加的正反馈效应,使得通道温度迅速升高,电阻急剧增加,最终导致器件失效。
为了避免热载流子效应对LD-MOS器件的影响,人们采取了一系列的措施。
首先,通过优化器件结构和材料选择,降低器件内部的热阻,提高散热效果,从而减小热载流子效应的影响。
其次,可以通过合理设计电路,控制器件工作状态,在保证器件性能的前提下,降低功率密度,减小载流子发热量,从而降低热载流子效应的影响。
还可以采用温度补偿技术来消除热载流子效应的影响。
通过在器件中引入温度传感器,实时监测通道温度的变化,并根据温度变化调整电路工作状态,以实现温度的自动补偿。
这样可以有效地降低热载流子效应的影响,提高器件的稳定性和可靠性。
LD-MOS热载流子效应是在高功率工作状态下,由于电流通过通道
时产生的热量导致的。
为了避免热载流子效应对器件的影响,需要通过优化器件结构、合理设计电路和采用温度补偿技术等措施来降低功率密度和温度升高,提高器件的稳定性和可靠性。
这样的措施不仅可以提高LD-MOS器件的性能,还可以延长其使用寿命,满足不同领域对功率器件的需求。
离子注入的热载流子效应
热载流子注入效应(HCI)是离子注入过程中可能遇到的一种现象,它会影响半导体器件的性能和可靠性。
热载流子注入效应具体包括以下几个方面:
1. 高能载流子的产生:在MOSFETs中,当电源电压未随器件尺寸缩小而等比例减小时,沟道横向电场与纵向电场会增加。
高电场加速载流子的运动,产生高能量的热载流子。
2. 载流子注入栅氧化层:当载流子的能量超过Si-SiO2的势垒高度(
3.5eV),它们可以直接注入或通过隧穿效应进入SiO2。
这会导致MOSFET的阈值电压Vth、线性区跨导gm等参数发生漂移或退化。
3. 器件性能退化:热载流子诱生的MOS器件退化是由于高能量的电子和空穴注入栅氧化层引起的,会在注入过程中产生界面态和氧化层陷落电荷,造成氧化层的损伤。
为了减轻热载流子效应对器件的影响,可以采用轻掺杂漏(LDD)工艺,即在栅极边界下方与源漏之间形成低掺杂的扩展区。
这个扩展区在源漏与沟道之间形成杂质浓度梯度,减小漏极附近的峰值电场,从而改善HCI效应和器件可靠性。
热载流子效应对MOSFET可靠性的影响

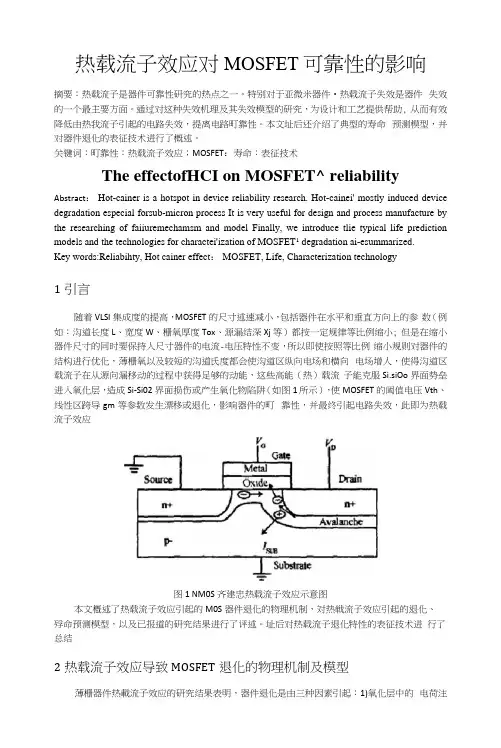

热载流子效应对MOSFET可靠性的影响摘要:热载流子是器件可靠性研究的热点之一。
特别对于亚微米器件•热载流子失效是器件失效的一个最主要方面。
通过对这种失效机理及其失效模型的研究,为设计和工艺提供帮助, 从而有效降低由热我流子引起的电路失效,提离电路町靠性。
本文址后还介绍了典型的寿命预测模型,并对器件退化的表征技术进行了概述。
关键词:町靠性:热载流子效应;MOSFET:寿命:表征技术The effectofHCI on MOSFET^ reliability Abstract:Hot-cainer is a hotspot in device reliability research. Hot-cainei' mostly induced device degradation especial forsub-micron process It is very useful for design and process manufacture by the researching of faiiuremechamsm and model Finally, we introduce tlie typical life prediction models and the technologies for charactei'ization of MOSFET1 degradation ai-esummarized.Key words:Reliabihty, Hot cainer effect: MOSFET, Life, Characterization technology1引言随着VLSI集成度的提高,MOSFET的尺寸述速减小,包括器件在水平和垂直方向上的参数(例如:沟道长度L、宽度W、栅氧厚度Tox、源漏结深Xj等)都按一定规律等比例缩小; 但是在缩小器件尺寸的同时要保持人尺寸器件的电流-电压特性不变,所以即使按照等比例缩小规则对器件的结构进行优化,薄栅氧以及较短的沟道氏度都会使沟道区纵向电场和横向电场增人,使得沟道区载流子在从源向漏移动的过程中获得足够的动能,这些高能(热)载流子能克服Si.siOo界面势垒进入氧化层,造成Si-Si02界面损伤或产生氧化物陷阱(如图1 所示),使MOSFET的阈值电压Vth、线性区跨导gm等参数发生漂移或退化,影响器件的町靠性,并最终引起电路失效,此即为热载流子效应图1 NM0S齐建忠热载流子效应示意图本文槪述了热载流子效应引起的M0S器件退化的物理机制,対热戦流子效应引起的退化、殍命预测模型,以及已报道的研究结果进行了评述。
热载流子效应
微电子器件的可靠性
复旦大学材料科学系
9
HC效应对MOSFET电性能的影响
热载 子使陷阱电荷密度随时间而增加,导致开启 电压和的一系列参数发生漂移. 开启电压 VT(t)= A tn 当热电子引起的衬底电流 很大时, 可使源与衬底之间 处于正向偏置状态, 引起正 向注入, 导致闩锁效应
微电子器件的可靠性
复旦大学材料科学系
10
衬底电流模型
Isub=C1Id exp(-Bi/Em) Isub=a Id (Vds-Vdsat)b (Ai/Bi) 其中a, b为常数.Ai,Bi为碰撞离化系数, a=2.2410-8-0.1010-5 Vdsat b = 6.4 衬底电流的另一种表示形式为:
Isub = 1.2(VDS-Vdsat)ID exp(-1.7106/ymax) =1.2(VDS-VDSsat)IDexp(-3.7106tox1/3rj1/3/(VDS-Vdsatt)
微电子器件的可靠性
复旦大学材料科学系
22
PMOS器件的热载流子效应
一般情况下,热载流子对PMOS器件的影响较 NMOS FET 要 弱 得 多 。 而 在 亚 微 米 PMOS FET中,热载流子效应引起人们的注意。 PMOS FET 的热载流子效应表现在三个方面: 热电子引起的穿通效应 氧化层正电荷效应 热空穴产生的界面态。
微电子器件的可靠性 复旦大学材料科学系 5
MOS 器件中的热载流子 3
衬底热电子(SHE) NMOS 器件中,当 VDS =VBS, VGS VT 时,在衬底与源、 漏、沟道之间有反向电流流 过。衬底中的电子被耗 尽区 的电场拉出并加速向沟道运 动,当电场足够高时,这些 电子就有了足够的能量可以 到达Si-SiO2 界面,并注入到 SiO2中。
热载流子效应及其对器件可靠性影响的研究
热载流子效应及其对器件可靠性影响的研究摘要:该文主要阐述了热载流子效应产生的物理机制及器件的退化,进一步介绍了在jedec标准中,对可靠性模型寿命计算做出的规范下,目前使用的三种寿命计算模型:衬底电流模型,vd模型,isub/id模型(即:胡模型),基于这些模型对器件寿命的估算,将为集成电路设计中器件优化与工艺改进提供重要参考信息。
关键词:热载流子;可靠性模型;寿命;jedec标准中图分类号:tp3 文献标识码:a 文章编号:1009-3044(2013)05-1161-021 概述随着微电子技术的不断发展,vlsi工艺中器件的特征尺寸:沟道长度、氧化层厚度等都在等比例缩小,但是与之相关的器件的电源电压并未随之相应减小,这是一个极大的矛盾。
在减小的沟道长度上加上同样的电压,从电学的原理可知:过高的电压将导致沟道内的纵横向电场都增大。
器件中载流子是在沟道中输运的,这种高电场将加速载流子的运动,从而使之成为热载流子。
热载流子注到在si-sio2系统界面处以及栅氧层中将产生大量缺陷,从而导致器件退化乃至失效。
本文阐述了这种使器件失效的机制——热载流子注入效应(hci),分析了它产生的物理机制,它对器件可靠性及寿命的影响,这将对器件寿命的评估、性能优化以及工艺的改进提供可靠地信息。
2 热载流子的产生机制及器件性能退化在mosfet中,这种像是被“加热”了的载流子有两个来源:沟道和衬底,相应的就有沟道热载流子效应(che)和衬底热载流子效应(she)。
che是沟道漏端边缘的热载流子在强电场下发生雪崩倍增,产生新的电子和空穴,从而形成倍增电流;she是由于强电场将产生的热空穴扫入衬底形成漏电流及其倍增电流形成的。
衬底中的电子被耗尽区的电场拽出来,并加速向沟道方向运动,当电场足够高时,那些获得足够能量的载流子到达硅-二氧化硅界面,并进入氧化层中,形成氧化层陷阱电荷和界面态缺陷,这些陷阱和缺陷是引起器件性能失效的主要原因。
《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术
《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术内容简述:为了不断提高器件的性能和单位面积器件的密度,器件的尺寸不断按比例缩小。
但是这种按比例缩小并不是理想的,不是所有的参数都是等比例缩小的,例如器件的工作电压不是等比例缩小的,器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加,特别是漏端附近的电场最强,当器件的特征尺寸缩小到亚微米和深亚微米,漏端附近会出现热载流子效应(Hot carrier Inject --HCI)。
因为热载流子注入效应会导致几个严重的问题,最终使器件和芯片失效。
为了改善热载流子注入效应,半导体研发人员提出利用降低漏端与衬底pn结附近的峰值电场强度的LDD工艺技术来改善热载流子注入效应。
3.4 热载流子注入效应与轻掺杂漏(LDD)工艺技术--------------------------------------3.4.1 热载流子注入效应简介-----------------------------------------------------------3.4.2 双扩散漏(DDD)和轻掺杂漏(LDD)工艺技术--------------------------3.4.3 隔离侧墙(Spacer Sidewall)工艺技术--------------------------------------3.4.4 轻掺杂漏离子注入和隔离侧墙工艺技术的工程应用-----------------------3.4热载流子注入效应与轻掺杂漏(LDD)工艺技术3.4.1热载流子注入效应简介为了不断提高器件的性能和单位面积器件的密度,器件的尺寸不断按比例缩小,但是这种按比例缩小并不是理想的,不是所有的参数都是按比例缩小的,例如器件的工作电压不是等比例缩小的,器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加,特别是漏端附近的电场最强。
当器件的特征尺寸缩小到亚微米和深亚微米,漏端附近会出现热载流子效应(Hot Carrier Inject - HCI)。
热载流子效应.
微电子器件的可靠性
复旦大学材料科学系
23
PMOS中热电子引起的穿通效应
碰撞电离产生的热电子,在栅电场作用下加速注入到 靠近漏极的栅氧化层,在靠近漏极的栅氧化层中形 成陷阱。由于这些陷落电子在靠近漏极处感应了较 多的空穴,类似于增加栅极电压,所以,降低了沟 道中的电场。 重要的是这些陷落电子 使靠近漏极的N型Si衬底 表 面反型,使的有效沟 道衬底降低。
微电子器件的可靠性 复旦大学材料科学系 14
影响热电子效应的参数
微电子器件的可靠性
复旦大学材料科学系
15
改进热电子效应的工艺措施
减少氧化层界面的硅-氢键 由于热电子所产生 的陷阱与氧化层中已有的 硅-氢键的数量有 关, 因而要减少栅氧化产生 的硅-氢键的数量 改变栅绝缘层的成份 , 提高电子进入绝缘层的功 函数, 如采用氧化层表面氮化, Si-SiO2界面较 难出现陷阱. 减少等离子损伤是改进热载流子效应的必要措施
微电子器件的可靠性
复旦大学材料科学系
21
NMOS器件热载流子效应的可靠寿命
3。美国JEDEC发布的JFP-122a 中中位寿命TF TF=B Isub-N exp(Ea/KT) B 与掺杂分布,sidewall spacing尺寸等有 关的常数。 Isub =加应力的 衬底峰值电流, N = 2 to 4 Ea = -0.1 eV to -0.2 eV 注意!这是负值
微电子器件的可靠性 复旦大学材料科学系 8
进入二氧化硅的热载流子2
能量足够高的热载流子 它们可以在二氧化硅中 产生新的界面态; 界面态的形成: Si-H 被打断后, 形成氢间隙原子 Hi 和硅的悬挂键 Si*( 即界面陷阱) 。 新产生的陷阱密度 Nit,在开始时Nit与时间t 成 正比: 在Nit 大时, 它与时间 t 0.5 成正比。 Nit = C[t(Id/W)exp(-it/gEm)]n =Atn , 一 般 n 在 0.5 -- 0.7 之 间.
热载流子效应[研究知识]
在亚微米和深亚微米器件中,热载流子效应对可 靠性的危害更大。
行业倾力
3
MOS 器件中的热载流子1
沟 道 热 电 子 (Channel Hot Electron )
衬底热电子(SHE) 二次产生热电子( SGHE) 二次产生热电子( SGHE)
行业倾力
6
MOS 器件中的热载流子4
二次产生热电子( SGHE) 由于碰撞电离在漏 极附近发射的光子, 与热空穴
发生二次 碰撞电离, 从而出现 新的电子和空穴, 相 应的衬底电流和漏 极电流。
行业倾力
7
进入二氧化硅的热载流子 1
能量较低的热载流子它们只在氧化层中扩散和 漂移, 其中 部分被氧化层中的陷 阱所俘获.
5
MOS 器件中的热载流子 3
衬底热电子(SHE) NMOS 器件中,当 VDS =VBS, VGS VT 时,在衬底与源、 漏、沟道之间有反向电流流 过。衬底中的电子被耗 尽区 的电场拉出并加速向沟道运 动,当电场足够高时,这些 电子就有了足够的能量可以 到达Si-SiO2 界面,并注入到 SiO2中。
行业倾力
17
NMOS结构的改进
行业倾力
பைடு நூலகம்
11
衬底电流模型
行业倾力
12
栅电流模型
NMOS 器件中, 当栅 氧化层较薄时 (小于 150A), 栅电流主要由沟道热电子注入所引 起的。
行业倾力
13
影响热电子效应的参数
1. 沟道长度 L
MOS FET的有效沟道长度l和沟道中的最大场强max。
max =(VDS-VDSsat)/l
热载流子效应
进入二氧化硅的热载流子2
能量足够高的热载流子 它们可以在二氧化硅中 产生新的界面态;
界面态的形成: Si-H 被打断后, 形成氢间隙原子 Hi 和硅的悬挂键 Si*( 即界面陷阱) 。
新产生的陷阱密度 Nit,在开始时Nit与时间t 成 正比: 在Nit 大时, 它与时间 t 0.5 成正比。 Nit = C[t(Id/W)exp(-it/gEm)]n =Atn , 一 般 n 在 0.5 -- 0.7 之 间.
减少等离子损伤是改进热载流子效应的必要措施
NMOS结构的改进
在NMOSFET 中, 热载流子对器件的损伤, 主要发生在 靠近漏极的沟道区上方的氧化层中。热载流子的数量 直接受控于沟道中最大场强。
为改进器件热载流子效应的可靠性,降低沟道中的最大 场强.,在器件结构上,提出了多种结构:
磷扩散漏区( PD) 结构(用于3m 64KDRAM ) 双扩散漏结构 ( Double Diffused Drain, DDD ) 轻掺杂漏结构 ( Light Doped Drain ,LDD ) 埋沟结构( Buried Channel , BC )
沟道长度、界面态和 氧化层电荷附近的阈值 电压随时间的变化曲线 a. 沟道长度的变化短路 b. 界面态的变化 c. 氧化层电荷附近的
阈值电压
谢谢各位的聆听
化, 模型, 其命
= HW ISUB-m/
IDm-1
NMOS器件热载流子效应的可靠寿命
3。美国JEDEC发布的JFP-122a 中中位寿命TF TF=B Isub-N exp(Ea/KT)
B 与掺杂分布,sidewall spacing尺寸等有 关的常数。
Isub =加应力的 衬底峰值电流, N = 2 to 4 Ea = -0.1 eV to -0.2 eV 注意!这是负值
《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术
《集成电路制造工艺与工程应用》第三章第四节热载流子注入效应与LDD工艺技术内容简述:为了不断提高器件的性能和单位面积器件的密度,器件的尺寸不断按比例缩小。
但是这种按比例缩小并不是理想的,不是所有的参数都是等比例缩小的,例如器件的工作电压不是等比例缩小的,器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加,特别是漏端附近的电场最强,当器件的特征尺寸缩小到亚微米和深亚微米,漏端附近会出现热载流子效应(Hot carrier Inject --HCI)。
因为热载流子注入效应会导致几个严重的问题,最终使器件和芯片失效。
为了改善热载流子注入效应,半导体研发人员提出利用降低漏端与衬底pn结附近的峰值电场强度的LDD工艺技术来改善热载流子注入效应。
3.4 热载流子注入效应与轻掺杂漏(LDD)工艺技术--------------------------------------3.4.1 热载流子注入效应简介-----------------------------------------------------------3.4.2 双扩散漏(DDD)和轻掺杂漏(LDD)工艺技术--------------------------3.4.3 隔离侧墙(Spacer Sidewall)工艺技术--------------------------------------3.4.4 轻掺杂漏离子注入和隔离侧墙工艺技术的工程应用-----------------------3.4热载流子注入效应与轻掺杂漏(LDD)工艺技术3.4.1热载流子注入效应简介为了不断提高器件的性能和单位面积器件的密度,器件的尺寸不断按比例缩小,但是这种按比例缩小并不是理想的,不是所有的参数都是按比例缩小的,例如器件的工作电压不是等比例缩小的,器件的沟道横向电场强度会随着器件尺寸的不断缩小而增加,特别是漏端附近的电场最强。
当器件的特征尺寸缩小到亚微米和深亚微米,漏端附近会出现热载流子效应(Hot Carrier Inject - HCI)。
热载流子效应
影响热电子效应的参数
微电子器件的可靠性
复旦大学材料科学系
14
改进热电子效应的工艺措施
减少氧化层界面的硅-氢键 由于热电子所产生 的陷阱与氧化层中已有的 硅-氢键的数量有关, 因而要减少栅氧化产生 的硅-氢键的数量 改变栅绝缘层的成份, 提高电子进入绝缘层的功 函数, 如采用氧化层表面氮化, Si-SiO2界面较 难出现陷阱. 减少等离子损伤是改进热载流子效应的必要措施
微电子器件的可靠性
复旦大学材料科学系
10
衬底电流模型
微电子器件的可靠性
复旦大学材料科学系
11
栅电流模型
NMOS 器件中, 当栅 氧化层较薄时 (小于 150A), 栅电流主要由沟道热电子注入所引 起的。
微电子器件的可靠性
复旦大学材料科学系
12
影响热电子效应的参数
1. 沟道长度 L MOS FET的有效沟道长度l和沟道中的最大场强max。 max =(VDS-VDSsat)/l l =0.22tox1/3 rj1/3 tox 15nm l =1.710-2tox1/8 rj1/3L1/5 tox 15nm, L 0.5m, 式中rj 源、漏的结深,tox 栅氧化层厚度,L是沟道长度。 得到 max = (VDS-VDSsat)/ 0.22tox1/3 rj1/3 tox 15nm max = (VDS-VDSsat)/(1.710-2tox1/8 rj1/3L1/5) tox 15nm, L 0.5m
热载流子效应
当电场超过100 KV/cm时, 载流子从电场中获 得更多的 能量, 载流子的能量和晶格不再保持热平衡, 称这种载 流子为热载流子. 当载流子具有的额外能量超过禁带宽度的3倍时, 载流子 与晶格的碰撞电离成为主要的能量消耗形式之一. 载流子的能量超过Si-SiO2的 势垒高度(3.5 eV)时,载流子 能直接注入或通过隧道效应 进入SiO2 .影响器件性能,这 效 应称为热载流子效应。
第一次综述热载流子注入效应对MOS器件性能的影响
热载流子效应及其对器件特性的影响组长:尹海滨09023105 整合资料撰写综述组员:马祥晖09023106 查找问题三资料王小果09023128 查找问题二资料李洋09023318 查找问题一资料目录一绪论————————————————————————————————3 二正文主题——————————————————————————————4 1热载流子与热载流子注入效应—————————————————————4 1.1载流子的概念1. 2热载流子的概念及产生1. 3热载流子注入效应1.4热载流子效应的机理2热载流子注入效应对MOS器件性能的影响———————————————6 2.1热载流子对器件寿命的影响2. 2热载流子效应的失效现象2.2.1雪崩倍增效应2.2.2阈值电压漂移2.2.3 MOSFET性能的退化2.2.4寄生晶体管效应2.3热载流子注入对MOS结构C-V和I-V特性的影响2.3.1热载流子注入对MOS结构C-V特性的影响2.3.2热载流子注入对MOS结构I-V特性的影响3提高抗热载流子效应的措施——————————————————————10 3.1影响热载流子效应的主要因素3.2提高抗热载流子效应的措施三结论————————————————————————————————12 四主要参考文献————————————————————————————12一绪论随着科学技术的发展,半导体器件在未来将会有着良好的发展前景,据世界半导体贸易统计歇会(WSTS)日前发布的一份预测报告,世界半导体市场发展未来三年将会保持两位数的增长,这份报告中还表明,全球半导体业之所以能保持高增长,集成电路IC芯片的高需求功不可没,给全球半导体业注入了新的活力。
在最近三年里,三网融合的大趋势有力的推动着芯片业的发展。
无论是在移动通信业,无线数据传输业,还是PC机芯片都有着良好的发展趋势。
而缩小芯片体积和提高芯片性能是阻碍集成电路发展的两大重要因素,为了进一步缩小芯片体积,科学家们正在研制一系列的采用非硅材料制造的芯片,例如砷化镓,氮化镓等;另外芯片器件性能的提高也是重中之重,其中芯片器件可靠性是衡量其性能的重要指标,尤其是在航天,航海等军事方面尤为重要。
punch through 与热载流子效应-概述说明以及解释
punch through 与热载流子效应-概述说明以及解释1.引言1.1 概述在半导体器件中,Punch Through和热载流子效应是两种常见的现象,它们对器件性能和稳定性有着重要影响。
Punch Through是指在PN结或MOS结构中,当电场强度过大时,会发生电子从N区穿透到P区(或从P区穿透到N区)的现象,导致器件的击穿和漏电流增加。
而热载流子效应则是指在器件工作时,由于局部结温度升高,电子(或空穴)能够获得足够的能量跨越PN结,从而影响器件电特性。
本文将从理论原理、影响因素和应对方法等方面对Punch Through和热载流子效应进行深入探讨,旨在帮助读者更深入地了解这两种现象对器件性能的影响,以及如何有效应对。
1.2文章结构1.2 文章结构本文将分为三个主要部分,首先是引言部分,其中将介绍本文的概述、文章的结构以及研究的目的。
接下来是正文部分,主要包括两个主题:Punch Through和热载流子效应。
对于Punch Through部分,将会详细介绍其定义和原理、影响因素以及应对方法。
而热载流子效应部分将包括热载流子效应的概述、影响因素以及应对方法。
最后是结论部分,将总结正文内容,并探讨Punch Through与热载流子效应之间的关联,最后展望未来的研究方向。
通过这样的结构,读者可以清晰地了解本文的内容和研究重点。
1.3 目的:本文的主要目的是探讨半导体器件中的两种重要现象:Punch Through和热载流子效应。
通过对这两种现象的定义、原理、影响因素以及应对方法进行深入分析,旨在帮助读者更好地理解半导体器件的特性和性能表现。
同时,探讨Punch Through和热载流子效应之间可能存在的关联,为今后的研究和发展提供一定的参考价值。
通过本文的探讨,希望读者能够更全面地认识半导体器件中的关键问题,促进半导体器件技术的进步和应用。
2.正文2.1 Punch Through2.1.1 定义和原理Punch Through是指当沟道长度减小到一定程度时,在高电场的作用下,沟道中的耗尽区域会相互扩展,从而形成导致漏电流增加的现象。
NMOSFET热载流子效应可靠性及寿命研究
摘要摘要随着集成电路的发展,实现电路系统性能的高集成度、高性能以及高可靠性是必然趋势,这就迫切要求缩小单个的器件特征尺寸,力争在单片上集成器件的个数更多,使其功能更为复杂。
但是人们逐渐注意到随着系统中单个器件数量的增多,人们对系统的可靠性要求愈来愈高。
集成电路可靠性问题涉及到器件结构、工艺流程、电路的设计等领域,目前主要的可靠性问题主要包括有热载流子效应,负栅压不稳定,栅氧经时击穿,ESD等,其中由于热载流子效应引起的器件可靠性问题是一个重要的研究方向,对其进行研究对于提高电路可靠性有着相当重要的意义。
热载流子效应不仅导致MOSFET器件特性退化,缩短器件的正常工作时间,而且严重时会影响整个电路甚至系统的性能。
因而,如何建立器件HCI 可靠性模型,精确模拟热载流子效应的可靠性,通过采取什么样的措施来减小热载流子效应对器件特性造成的影响,提高器件的正常工作状况下的寿命值,这是必然要研究的课题。
本文首先对NMOS器件的热载流子效应产生的机理进行了研究,详细分析了热载流子产生的物理过程及物理模型。
其次介绍了热载流子效应的分析方法,重点研究了电荷泵测试,直流应力测试的原理和和具体的实验测试。
文中基于实验室的软硬件平台,设计了在直流应力下热载流子(HCI)电参数可靠性测试的程序,充分考虑到LabVIEW语言编程的开发周期短,可操作性强,界面友好的优点,本软件采用可视化编程,可控性好,利用本程序能很方便的测量提取到热载流子效应下的器件特性。
再次研究了工业界及学术界常用的MOSFET器件失效分析的一些基本概念和方法,详述了用来推断MOSFET器件的寿命模型。
其中比较倍受国内外关注的三种模型分别为:HU提出的Hu提出的dI/模型、衬底电流模型、漏端电sub I压Vd模型,研究了各种模型应用的条件以及需要提取出的参数信息。
最后以BCD公司1.5um NMOSFET为样品,沟道宽度与长度之W/L=20/1.5,分析了应力时间点下的器件特性曲线变化情况。
热载流子效应对器件可靠性的影响
重庆邮电大学研究生堂下考试答卷2011-2012学年第2学期考试科目微电子器件可靠性姓名徐辉年级2011级专业微电子与固体电子学学号S11040301020120122年5月25日热载流子效应对器件可靠性的影响徐辉(重庆邮电大学光电工程学院,重庆400065)摘要:介绍了几种热载流子以及MOSFET的热载流子注入效应。
在此基础上总结了热载流子注入效应对MOS器件可靠性的影响。
随着MOS器件尺寸的缩小和集成电路规模的增大,热载流子效应显得更加显著。
最后介绍了几种提高抗热载流子效应的措施。
关键词:热载流子;热载流子注入效应;可靠性Effects of Hot-carriers Injection Effect on the ReliabilityXu Hui(College of Photoelectric Engineering,Chongqing University of Posts and Telecommunications,Chongqing,400065,P.R.China)Abstract:The effect of hot carrier and the MOSFET hot-carriers injection are reviewed.On this basis,the hot-carriers injection effect on the reliability of MOS devices are summed up.With the increasing size of MOS devices shrink in size and integrated circuits,the hot-carriers effect is even more significant.Finally,several measures to improve the thermal carrier effects are introducted. Key wards:hot carrier;hot-carriers injection effect;reliability0前言随着VLSI集成度的日益提高,MOS器件尺寸不断缩小至亚微米乃至深亚微米级,热载流子效应已成为影响器件可靠性的重要因素之一。
NBTI PMOS 薄栅氧PMOS器件的HCI效应和NBTI效应
可靠性:PMOS 薄栅氧PMOS器件的HCI效应和NBTI效应《半导体制造》2006年10月刊作者:Joyce Zhou、Jeff Wu、Jack Chen、Wei-Ting Kary Chien, 中芯国际随着CMOS晶体管尺寸的不断微缩,人们越来越关注PMOS HCI(热载流子注入)可靠性问题。
本文对薄栅氧PMOS 晶体管的可靠性进行了准确的表征,并且深入研究了其衰减机制。
此外,我们还对引起PMOS器件衰减的NBTI(负偏压温度不稳定性)效应进行了解释说明。
对PMOS而言,最坏的衰减条件与Vg大小非常相关。
为此,我们提出一种方法以证明PMOS衰减是在较大Vg条件下由HCI效应导致的漏极缺陷引起的,它与NBTI效应完全不同。
此外,我们还分别解释了HCI 和NBTI效应的机理。
最后,我们研究了HCI和NBTI的综合效应。
在HCI和NBTI的综合作用下,超薄栅氧PMOS器件参数的衰减程度比单独的HCI或NBTI效应要严重得多。
为了找到薄栅氧PMOS器件HCI效应的最坏条件,实验中我们对1.2V和1.5V短沟道PMOS 器件进行了测试。
我们提出了一种在较高栅电场下区分HCI效应和NBTI效应的方法。
此外,我们还对这两种效应(即HCI和NBTI)导致的器件参数偏移之间的相关性进行了研究,并且探讨了HCI-NBTI 综合效应对薄栅氧PMOS 器件可靠性的严重影响。
下一节我们将介绍HCI的最坏条件。
为了检测HCI效应引起的漏极损伤问题,我们在下一节中引入了“偏移”参数(Offset)。
然后,我们对非均匀NBTI效应进行了描述。
薄栅氧PMOS 器件HCI效应的最坏条件正如JEDEC-60提到的那样,在施加大小为Vg的栅偏压条件下,p沟道器件的参数变化程度最大,此时栅电流也处于最大值(Ig)[1]。
早期,大多数研究集中于HCI偏压条件下PMOS的电子陷阱效应[2]。
氧化层中很少会出现空穴陷阱,原因有几个,例如空穴注入的界面势垒较高、热空穴具有比热电子小得多的散射平均自由程等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
重庆邮电大学研究生堂下考试答卷2011-2012学年第2学期考试科目微电子器件可靠性姓名徐辉年级2011级专业微电子与固体电子学学号S11040301020120122年5月25日热载流子效应对器件可靠性的影响徐辉(重庆邮电大学光电工程学院,重庆400065)摘要:介绍了几种热载流子以及MOSFET的热载流子注入效应。
在此基础上总结了热载流子注入效应对MOS器件可靠性的影响。
随着MOS器件尺寸的缩小和集成电路规模的增大,热载流子效应显得更加显著。
最后介绍了几种提高抗热载流子效应的措施。
关键词:热载流子;热载流子注入效应;可靠性Effects of Hot-carriers Injection Effect on the ReliabilityXu Hui(College of Photoelectric Engineering,Chongqing University of Posts and Telecommunications,Chongqing,400065,P.R.China)Abstract:The effect of hot carrier and the MOSFET hot-carriers injection are reviewed.On this basis,the hot-carriers injection effect on the reliability of MOS devices are summed up.With the increasing size of MOS devices shrink in size and integrated circuits,the hot-carriers effect is even more significant.Finally,several measures to improve the thermal carrier effects are introducted. Key wards:hot carrier;hot-carriers injection effect;reliability0前言随着VLSI集成度的日益提高,MOS器件尺寸不断缩小至亚微米乃至深亚微米级,热载流子效应已成为影响器件可靠性的重要因素之一。
从第一次意识到热载流子可导致器件退化以来,有关MOSFET热载流子效应的研究已持续了近30年。
热载流子注入效应对MOS器件性能的影响也越来越引起人们的关注。
1热载流子当载流子从外界获得了很大能量时,即可成为热载流子。
例如在强电场作用下,载流子沿着电场方向不断漂移,不断加速,即可获得很大的动能,从而可成为热载流子。
对于半导体器件,当器件的特征尺寸很小时,即使在不很高的电压下,也可产生很强的电场,从而易于导致出现热载流子。
因此,在小尺寸器件以及大规模集成电路中,容易出现热载流子。
在使用条件下,MOSFET会遇到四种类型的热载流子[1];沟道热载流子(CHC);衬底热载流子(SHC),漏端雪崩热载流子(DAHC);和二次产生热电子(SGHE)。
沟道热载流子(CHC):热电子来源于表面沟道电流,是从源区向漏区运动的电子,在漏结附近受到势垒区电场加速,电子获得了能量而被加速,成为热电子。
衬底热载流子(SHC):热电子来源于衬底电流,在势垒区电场的加速下运动到Si-SiO2界面,其中部分电子的能量可以达到或超过Si-SiO2势垒高度,便注入到栅氧化层中去。
漏端雪崩热载流子(DAHC):晶体管处在饱和状态时,一部分载流子在夹断区域与晶格原子相撞,通过碰撞电离,激发电子-空穴对。
二次产生热电子(SGHE):由二次碰撞电离产生的少子或Bremsst-rahlung辐射所产生的。
2热载流子注入效应热载流子又称高能载流子,产生于MOSFET漏端的大沟道电场,这个沟道电场会加速载流子,使其有效温度高于晶格的温度。
这些热载流子通过声子发射的形式把能量传递给晶格,这会造成在Si-SiO2界面处能键的断裂,热载流子也会注入到SiO2中而被俘获。
键的断裂和被俘获的载流子会产生氧化层陷阱电荷和界面态,这会影响沟道载流子的迁移率和有效沟道势能。
能量达到甚至超过Si-SiO2势垒(3.2eV)便会注入到SiO2中去,当能量等于或大于4.2eV时就会打断共价键而产生界面陷阱,这就是热载流子注入效应,它是超大规模集成电路的一个重要失效机理[2]。
而在半导体中,热载流子效应主要有两个方面:一、非线性的速度—电场关系:Si中的载流子在高电场时即呈现出漂移速度饱和现象,这就是由于热载流子发射光学波声子(约0.05eV)的结果。
GaAs中的电子当被电场“加热”到能量0.31eV,即从主能谷跃迁到次能谷,从而产生负阻现象。
二、碰撞电离效应:热电子与晶格碰撞、并打破价键,即把价电子激发到导带而产生电子—空穴对的一种作用,碰撞电离需要满足能量和动量守恒,所需要的能量Ei≈3 Eg/2,碰撞电离的程度可用所谓电离率α来表示,α与电场E有指数关系:α=A exp(-Ei/kTe)=A exp(-B/E)。
当倍增效应很严重时,即导致产生击穿现象[3]。
3对器件可靠性的影响3.1热载流子对器件寿命的影响热载流子注入效应改变了氧化层中电荷的分布,引起器件参数的退化,大大降低了器件的可靠性和工作寿命。
3.2热载流子效应的失效现象对于MOSFET及其IC在高温偏置条件下工作时,有可能发生阈值电压的漂移;但若在没有偏置的情况下再进行烘烤(200-2500C)几个小时之后,即可部分或者全部恢复原来的性能;不过若再加上电压工作时,性能又会产生变化。
这就是热载流子效应所造成的失效现象。
3.2.1雪崩倍增效应在小尺寸MOSFET中,不大的源/漏电压即可在漏极端附近处形成很高的电场;特别是,当MOSFET工作于电流饱和的放大状态时,沟道在漏极附近处被夹断(耗尽),其中存在强电场;随着源/漏电压的升高、以及沟道长度的缩短,夹断区中的电场更强。
这时,通过夹断区的载流子即将从强电场获得很大的漂移速度和动能,就很容易成为热载流子,同时这些热载流子与价电子碰撞时还可以产生雪崩倍增效应[4]。
3.2.2阈值电压漂移由于热载流子具有很大的动能和漂移速度,则在半导体中通过碰撞电离可产生出大量次级的电子—空穴对(次级热载流子);其中的电子(也包括原始电子)将流入漏极而形成输出源-漏电流(I DS),而产生出的次级空穴将流入衬底而形成衬底电流(I sub),通过测量I sub就可以得知沟道热电子和漏区电场的情况。
若夹断区中的一些热载流子与声子发生碰撞、得到了指向栅氧化层的动量,那么这些热载流子就有可能注入到栅氧化层中;进入到栅氧化层中的一部分热载流子,还有可能被陷于氧化层中的缺陷处,并变成为固定的栅氧化层电荷,从而引起阈值电压漂移和整个电路性能的变化。
对于发生了热载流子注入的器件,若进行烘烤的话,即可提供足够的能量,让那些被氧化层中的陷阱(缺陷)陷住的热载流子释放出来而回到硅中,从而使得器件又恢复到原来无热载流子的状态。
据此也可以判断是否热载流子效应所引起的失效[5]。
3.2.3MOSFET性能的退化沟道中有一小部分具有足够高能量的热载流子可以越过Si-SiO2界面的势垒(电子势垒高度Eb约为3.2eV,空穴的约为4.9eV)而注入到栅SiO2层中,并多数形成了栅极电流I G。
虽然此栅极电流很小,但是它所造成的后果却很严重,因为热电子注入到栅SiO2层中将会引起界面陷阱积蓄电荷,经过一段时间的电荷积累即会使得器件性能发生退化(阈值电压漂移、跨导降低和亚阈值斜率增大,甚至栅氧化层击穿),这将危及到小尺寸MOSFET及其VLSI的可靠性。
可见,MOS器件性能的退化主要是与较小的栅极电流I G有关,而与比它大几个数量级的衬底电流I sub无关[6]。
3.2.4寄生晶体管效应当有较大的I sub流过衬底(衬底电阻为R sub)时将产生电压降(I sub×R sub),这会使源-衬底的n+-p结正偏(因为源极通常是接地的)形成一个“源—衬底—漏”的寄生n+-p-n+晶体管;这个寄生晶体管与原来的MOSFET相并联而构成一个复合结构的器件,这种复合结构往往是导致短沟道MOSFET发生源—漏击穿的原因,并且还会使伏安特性曲线出现回滞现象,在CMOS 电路中还将会导致闩锁效应。
为了提高短沟道MOSFET的源/漏击穿电压及其可靠性,就应当设法不让与热载流子有关的寄生晶体管起作用。
因此,就需要减小衬底电阻R sub,以使得乘积(I sub×R sub)<0.6V,这样一来寄生晶体管就不能导通工作了。
这就是寄生晶体管效应[6]。
3.3热载流子效应对MOS结构I-V 特性的影响由于热载流子效应的存在,严重影响了MOS集成电路集成度及电路和器件的长期可靠性,根据热载流子效应对MOS结构的影响,讨论I-V特性曲性畸变。
热载流子注入引起的SiO2漏电,宁[6]等提出了既考虑势垒降低,有考虑隧道发射的“幸运电子”模型。
而如图2,热载流子效应对I-V特性的影响可以看出恒定电压下,栅电流随着时间的增加而减小。
已经知道,从硅注入到SiO2流的栅电极的热电子形成的电流与SiO2-Si界面处导电的电子密度成正比[7]。
因此,由于热载流子效应导致电荷陷落,必然引起Si-SiO2界面处的载流子密度的减小,如图1所示。
因此,栅电流的减小也服从电荷陷落的t n指数关系。
图1电荷陷落的物理模型图2MOS电容栅电流随时间的变化关系4提高抗热载流子效应的措施4.1影响热载流子效应的主要因素4.1.1器件的物理几何结构在短沟道器件中,为避免短沟道效应,总是取相当高的衬底掺杂浓度,而较高的衬底掺杂浓度,将导致较高的沟道电场,加剧载流子效应。
漏区结越深,曲率半径越小,漏结附近电场增强,热载流子效应愈加明显。
4.1.2横向电场增加热载流子注入效率横向电场增加热载流子注入效率。
MOS器件在使用时,若超过额定值的功率源电压,将会增加横向电场,从而加快电子或空穴进入栅介质的注入效率。
栅尺寸缩小,也将产生高的氧化层电场,从而加剧了载流注入效率。
4.1.3陷阱密度与俘获截面栅氧化层中俘获载流子数量,取决于陷阱密度和俘获截面。
在氧化时,水的存在产生了与OH有关的陷阱,这种陷阱在水汽生长的氧化层中比较普遍。
在VLSI的制造中,不少工艺将会引起辐射损伤或软X射线损伤。
如X射线曝光、电子束曝光、等离子刻蚀、反应离子溅射、离子注入等均会在Si02层中或Si-Si02界面产生缺陷。
因此,VLSI比普通方法制造器件更易产生热载流子效应。
4.2提高抗热载流子效应的措施热载流子效应无疑是由强电场引起的,降低工作电压可以缓解。
