配电箱系统图中的符号解析
系统图电气符号
AW ：计量箱柜AL ：低压照明配电箱柜AT----双电源自动切换电箱；AE-----励磁箱柜，一般多用于应急照明配电箱。
AEXF------消防动力配电箱AEPD中----AEP代表应急动力配电箱 D表示地下室部位ATXF-----AT双电源自动切换箱 XF消防栓配电箱ATPL-----AT双电源自动切换箱 PL喷淋配电箱ATSH-----AT双电源自动切换箱 SH生活供水AP是动力配电箱APE是带双电源互投的动力箱，也可以认为是应急动力箱ALE是应急照明箱APDT电梯动力柜ALDT电梯机房照明配电箱高压配电柜AH High voltage低压配电柜AP Power箱式变电站BTS Box-type Substation电力配电箱AP Power照明配电箱AL Light控制箱AC Control插座箱AS Socket母线插接箱ABP Bus Plugs应急电力配电箱AEP Emergency Power应急照明配电箱AEL Emergency Light电话分线箱ATP Telephone有线电视接线箱ATV Television安全监视接线箱ASM Safety Monitoring对讲系统分线箱ADA Dialoque Audio可视对讲系统分线箱ADV Dialoque Vision广播系统接线箱ABS Broadcasting System计算机网络层接线箱（分配线架）IDF Intermediate Distribution Frame 计算机网络总接线箱（主配线架）MDF Main Distribution Frame移动通信中继箱AMR Mobile Relay移动通信屏蔽箱AMS Mobile ShieldBAS 现场控制箱DDC Direct Digital Controller火灾自动报警接线箱AFS Fire Signal混合使用接线箱AMA Mix Application三表计量箱AM Measure各种线路的编号如下：高压电力线路WHP High Power普通电力线路WP Power应急电力线路WEP Emergency Power 正常照明线路WL Light应急照明线路WEL Emergency Light电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜（电表箱）AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT。
(完整word版)电气图纸符号说明
符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
配电箱系统图中的符号解析

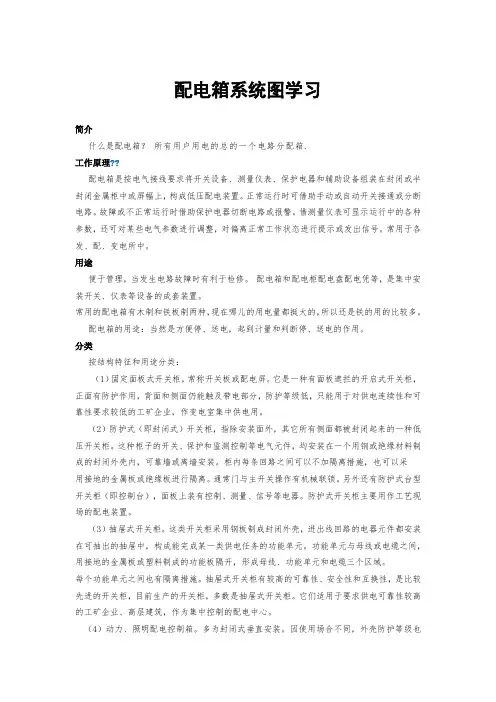

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理??配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图符号大全！
配电箱系统图符号大全！配电箱配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。
正常运行时可借助手动或自动开关接通或分断电路。
配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。
是指挥供电线路中各种元器件合理分配电能的控制中心，是可靠接纳上端电源，正确馈出荷载电能的控制环节，也是获取用户对供电质量满意与否的关键。
提高动力配电箱的操作可靠性，是创优质工程的目标。
配电箱的用途：合理的分配电能，方便对电路的开合操作。
有较高的安全防护等级，能直观的显示电路的导通状态。
工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
配电系统图符号标识
配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
配电系统图---符号识图

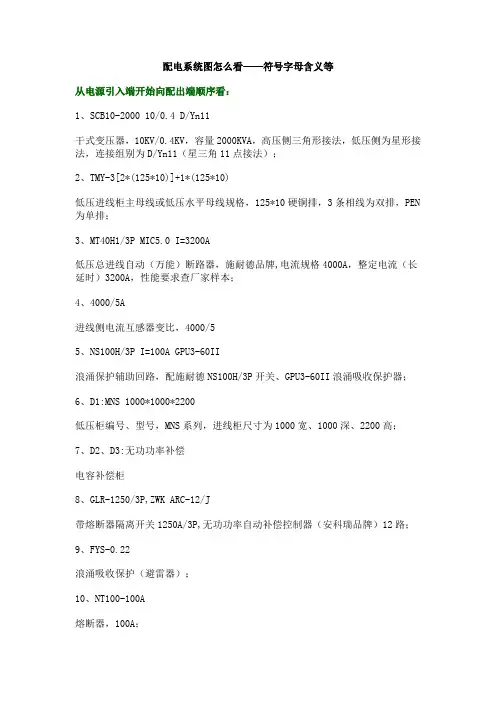

配电系统图怎么看——符号字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
配电箱系统图中的符号解析
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电系统图符号标识
配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E 代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
电气图纸符号说明
1) AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting DistributenBoard ；2) AP--表示电力配电箱，Power Distribution Board ；3) ALE--应急照明配电箱，Emergency Lighting Distribution Board 。
4) 后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2……表示安装在一层的第一个、第二个……例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-( *)**，KWF是千瓦时，在图中表示电表，后面的字母表示电表型号(如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5) AK--电气配电柜6) WL--回路编号WP1--配电箱内第一个插回路1) PC-PV C旨塑料硬管2) SC--焊接钢管3) RC--热镀锌钢管4) ZR--阻燃5) KBG--—种薄壁钢管6) CT--桥架7) DW-智能空气断路器8) ACC--吊顶内敷设9) WC-暗敷设在墙内10) FC--暗敷设在地面内11) CC--暗敷在屋面或顶板内1) 电气图中YJV-3X 2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3X 2.5表示3根2.5 平方毫米电线；SC20表示直径为20mm旱接钢管保护；FC表示地板或地面下敷设。
2) 电气施工图纸：WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV 耐压等级为0.66/1KV5芯16mm铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
3) 电气施工图里W—YJV-3*4mm05PC40 0.55KW各表示：W7--—般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆3*4mm --3 芯4MM勺线PC40 --采用40的塑料硬管0.55KW--电缆的承受功率4）建筑电气安装图纸上的WP1-YJV-1KV4X 35+ 1X 25桥架的（WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1 KV--准确的因该是0.6/1kv 0.6 为相电压，1 为线电压4*35+1*25 4 根35平方毫米（瓦形）+1 根25 平方毫米（圆形）5）建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE5每个字母符号数字分别指：C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A,额定电流为16A, 2P指双极。
配电图纸符号
配电图纸符号
————————————————————————————————作者：————————————————————————————————日期：
配电图纸
《建筑电气通用图集92ＤQ１图形符号与技术资料》ＡP代表的是动力配电箱；
AL代表的是照明配电箱。
ＡLE应急照明配电箱;
AＴ双电源切换箱;
ＡＷ电表箱
AＥP:APE 应该是应急电力配电箱柜
AＸ:电源插座箱
ALZ:照明配电总箱
AK通常是控制箱,
AR通常是断路器箱
XL-－-动力配电箱（汉语拼音简写,箱、动力配电）
21---设计系列号（这是一个系列，主电路有很多种,详见主电路编号)
这类配电箱通常是选用成型的设计,在设计选用时可以略加修改，比如增减出线回路数、改变电流规格、代换器件等。
现在设计较少直接选用了,常常直接给出主电路，箱体规格尺寸交给成套厂制定。
GCＫ、GCＳ、MNS是低压抽出式开关柜;ﻫ GGＤ、GDH、ＰＧL是低压固定式开关柜；ﻫ XZW综合配电箱；
ZBW箱式变电站；
XＬ、GXＬ低压配电柜、建筑工地箱；ﻫ JＸＦ电器控制箱;ﻫＰＺ2０、ＰZ３0系列终端照明配电箱；
ＰＺ40、ＸＤD（R)电表计量箱ﻫ配电的集中型号:
PZ３０用来给照明或者名用电器用电的ﻫ XL21 动力柜，，一般是配电房出来的分电箱
CJX1开关箱,一般是分电箱出来的分电箱也可以做控制柜用
ＧGD 可以用来做配电房的开关柜，也可以做电容柜ﻫＧCK用在配电房的抽屉式开关柜ﻫ，型号有很多,你说的这种不是型号,是代表号，LP是动力,ＭL就是用途，20指多少ﻫ在常规设计中,ﻫ AP 代表动力配电箱ﻫ AL代表照明配电箱ﻫ AＷ代表电表箱ﻫ VＰ代表弱电箱如电视电话网络等。
配电箱系统图中的符号解析
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）。
这类开关柜采用制成封闭外壳，进出线回路的电器元件装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、xx和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图及各类符号标注说明..
配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱完整系统图中的符号解析
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
常用配电箱系统表示符号
常用配电箱表示符号
AW 电表箱ALE 应急照明配电箱
DT 电梯电源箱AP 动力配电箱
AL 照明配电箱AT 双电源切换箱
VP 弱电箱如电视电话网络等SBX 水表箱
TX 电话网络箱FX 电话网络分线箱
DJ 对讲接线箱HD 家居多媒体接线箱
脱扣方式
MA-磁脱扣TM-热磁脱扣MIC-电子脱扣
电线敷设方式表示符号
AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设M-用钢索敷设
CT-电缆桥架敷设MR-金属线槽敷设TC-电缆沟敷设
CP-穿金属软管敷设DB-直接埋设CE-混凝土排管敷设KPC-穿聚氯乙烯塑料波纹电线管敷设FPC-穿阻燃半硬聚氯乙烯管敷设
常用电线穿线管表示符号
扣压式镀锌薄壁电线管：KBG20焊接钢管：SC20
紧定式镀锌薄壁电线管：JDG20 PVC管：PC20
导线穿线管表示符号
SC-焊接钢管 MT-电线管PC-PVC塑料硬管CT-桥架FPC-阻燃塑料硬管MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管。
配电系统图符号与字母含义（转）
配电系统图符号与字母含义（转）配电系统图符号与字母含义中文说明时间：2016-04-16 17:27:47编辑：电工栏目：配电知识导读：有关配电系统图符号与字母含义，从电源引入端开始向配出端顺序看，电容补偿柜，配电系统图上的符号的含义说明，转换开关与电流互感器型号等的含义说明。
配电系统图的符号与字母含义从电源引入端开始向配出端顺序看：1、SCB102000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU360II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU360II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR1250/3P,ZWK ARC12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS0.22浪涌吸收保护（避雷器）；10、NT100100A熔断器，100A；11、LC1DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FKDr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.4430310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZAYJY4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE 线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3) 抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
(完整word版)配电箱系统图中的符号解析(word文档良心出品)
简介 什么是配电箱？ 所有用户用电的总的一个电路分配箱.
工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半
封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断 电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种 参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。常用于各 发、配、变电所中。 用途
脱扣方式：
MA-磁脱扣 TM-热磁脱扣 MIC-电子脱扣
分断能力：
分断能力分 5 个等级： F:36KA
N:50KA
H:70KA
S:100KA
L:150KA
CAD 里配电系统图
BVV-500(2x2.5)WC.CEC 和 ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？ BVV-500(2x2.5)WC.CEC ZR-BVV-500(2x4+1x2.5)WC.CEC 分别代表什么 第一个是说塑铜线两个 2.5 平方的 第二个是说塑铜线两个 4 平方的+以一个 2.5 平方的 问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思 C65N-开关型号(最大断路电流为 65A) 32A-额定断路电流(本开关断路电流为 32A) 2P-级数 ZR-导线型号(ZR 表示阻燃型) BVV-BVV 铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线 3X4-3 根 4mm2 的导线 电施图配电箱内的 C65N—C63/3P 和 DPN—C32/2P 的含义 DPN：是 DPN 型断路器系列，C32/2P：是二相 32A 底座断路器,电大电流 32A. BVV.BVVB 电线的区别 ZR—BV 是什么电线用 BVR 能代替吗 BVV,BVVB 电线的区别就是 BVV 线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而 BVVB 是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一 样,ZR-BV 是阻燃铜芯聚氯乙烯绝缘电线,而 BVR 是铜芯聚氯乙烯绝缘软电线,你自 己看你用在什么方面,要是要有阻燃作用,那就不能代替. BVV.BVVB 是有护套的铜塑线，前者圆形，后者扁形。 ZR—BV 是阻燃型的铜塑线（无护套，仅有绝缘）。 无阻燃要求时，BVR 可以替代 ZR—BV，但不划算，BVR 价格要相对高些 请问电线电缆中"BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、 VV、VLV 人家问平常用的电线市面上 BV,BVR,RV,RVV，不是那些大截面工程用的电缆
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明之宇文皓月创作什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理配电箱是按电气接线要求将开关设备、丈量仪表、呵护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助呵护电器切断电路或报警。
借丈量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
经常使用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中装置开关、仪表等设备的成套装置。
经常使用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，反面和正面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除装置面外，其它所有正面都被封闭起来的一种低压开关柜。
这种柜子的开关、呵护和监测控制等电气元件，均装置在一个用钢或绝缘资料制成的封闭外壳内，可靠墙或离墙装置。
柜内每条回路之间可以不加隔离措施，也可以采取接地的金属板或绝缘板进行隔离。
通常门与主开关操纵有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、丈量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采取钢板制成封闭外壳，进出线回路的电器元件都装置在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、平安性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
各类符号标注根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管（俗称黑铁管）。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电缆3*2.5：3根线芯截面面积4mm2的SC15:穿直径15mm的钢管C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm 的钢管，暗敷设在地面内、墙内。
另：各种敷设方式：AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。
脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力：分断能力分5个等级：F:36KAN:50KAH:70KAS:100KAL:150KACAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A.BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替. BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
ZR—BV是阻燃型的铜塑线（无护套，仅有绝缘）。
无阻燃要求时，BVR可以替代ZR—BV，但不划算，BVR价格要相对高些请问电线电缆中"BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套RVV和AVVR为软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆看JB8734-1998SYV表示同轴电缆电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码－（用数字表示，太多了，懒得写了）七、特殊产品代码－TH湿热带，TA干热带；破折号八、额定电压－单位KV减压孔板一、原理和适用范围：一.减压孔板主要工作原理是对流体动力减压。
当流动水经过减压孔板时由于局部阻力损失，在减压孔板处产生水头压力降（水头损失H）。
从而可以降低底层的自动喷水灭火设备和消火栓的出口压力及出口流量。
高层建筑由于层数较多，高低层所承受的静水压力不一样，实际出水量相差很大，作用时，底层的自动喷水设备和消火栓出水量，远远超过顶层的设计流量。
减压孔板相对于减压阀来说，系统比较简单，投资较少，管理方便。
但减压孔板只能减动压，不能减静压，且下游的压力随上游压力和流量而变，不够稳定。
另外，减压孔板容易堵塞。
可以在水质较好和供水压力较稳定的情况下采用。
减压孔板的工作原理是对液体的动压力（不含静压力）进行减压。
目前，高层建筑由于层数较多。
高层和低层所承受的静水压力不一样。
出水时，低层的水流动压力比高层的水流动压力大很多。
扑救火灾时，低层消防水带往往爆裂，本系列减压孔板对水流的动压力具有减压功能。
当流动的水经过减压孔板时，由于局部的阻力损失，在减压孔处产生压力降，从而满足消火栓的出口压力及流量的需要。
自动喷水灭火系统设计规范gb 50084—2001二. 减压孔板应符合下列规定：1 应设在直径不小于5omm的水平直管段上，前后管段的长度均不宜小于该管段直径的5倍；2 孔口直径不应小于设置管段直径的3o％，且不应小于20mm；3 应采用3mm以上厚度不锈钢板材制作。
4 减压孔板与地面垂直的轴线的上边缘和下边缘应各设置一个Φ10mm的小孔，作为排气和泄水用。
（1）为克服喷水不均匀性所设置的减压装置宜采用减压孔板，不宜采用减压阀。
由于减压阀需要在阀前加设过滤器，因此只适合用在湿式报警阀前对喷淋系统进行竖向分区的减压；（2）减压孔板主要用来克服由几何高差和喷淋立管水头损失造成的喷淋系统竖向的喷水不均匀性，其位置设在各层配水管或配水干管的起点端，一般设在安全信号阀之后；（3）配水支管上不宜设置减压孔板。
因为规范规定，减压孔板应设置在直径不小于50毫米的水平管段上，若配水支管直径大于等于50毫米，则该支管上的喷头一般较多MHYBV矿用电缆规格 MHYBV-矿用检测电缆批发廊坊MHYBV 电缆经销商本公司专业生产各种规格VVRP软芯屏蔽电缆，质量好，价格低，希望新老客户来电咨询，产品用途：适用于额VVRP电缆定电压0.6/1kV及以下的电力线路中作运送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改进供电品质的特性，分外适器具有精密电子安装的场合，如盘算机中心、航空航天监控中心、智能大厦等。
我们首先相识一些什么是VVRP电缆吧！电缆产品称号：金属屏蔽电力电缆执行尺度：本产品按企业尺度设计制造结构阐明：MHYBV矿用电缆规格 MHYBV-矿用检测电缆批发廊坊MHYBV电缆经销商产品用途：适用于额定电压0.6/1kV及以下的电力线路中作运送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改进供电品质的特性，分外适器具有精密电子安装的场合，如盘算机中心、航空航天监控中心、智能大厦等。
1、导体2、PVC(XLPE)绝缘MHYBV矿用电缆规格 MHYBV-矿用检测电缆批发廊坊MHYBV电缆经销商3、包带（如果有）4、PVC内护套5、金属屏蔽6、PVC外护套金属屏蔽电力电缆型号阐明：金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同，在型号上以“－P”后缀加以区分，如：VV-P、YJV-P、YJLV22-P等等。
