灵敏电流计内阻及灵敏度的测量
电学实验：电表改装,电源电动势和内阻的测量,电阻的测量方法
1R 2R 1S 2S G 电学实验：电表改装，电源电动势和内阻的测量，电阻的测量方法电表的改装: 微安表改装成各种表，关健在于原理(1)灵敏电流表（也叫灵敏电流计）：符号为G ，用来测量微弱电流，电压的有无和方向．其主要参数有三个： 首先要知：微安表的内阻R g 、满偏电流I g 、满偏电压U g 。
满偏电流I g 即灵敏电流表指针偏转到最大刻度时的电流,也叫灵敏电流表的电流量程．满偏电压U g 灵敏电流表通过满偏电流时加在表两端的电压．以上三个参数的关系U g = I g R g ．其中I g 和U g 均很小，所以只能用来测量微弱的电流或电压．采用半偏法先测出表的内阻；最后要对改装表进行较对。
(2) 半值分流法（也叫半偏法）测电流表的内阻，其原理是：当S 1闭合、S 2打开时：E R r I gg =+)(1 当S 2再闭合时：E U U R G =+2,E R R r I I r I g g g g g =⨯⋅++⋅12)221(21 联立以上两式，消去E 可得：211122R R r R r R I g g g ⋅++=+ 得：2121R R R R r g -= 可见：当R 1>>R 2时， 有：2R r g =(3)电流表：符号A ，用来测量电路中的电流，并联电阻分流原理．如图所示为电流表的内部电路图， 设电流表量程为I,扩大量程的倍数n=I/I g ，由并联电路的特点得：g g g gg g g R 1-n 1R I -I I R )R I -I (R I ==⇒= (n 为量程的扩大倍数) 内阻g g A g RR R r R R n ==+,由这两式子可知，电流表量程越大，R g 越小，其内阻也越小.(4)电压表：符号V ，用来测量电路中两点之间的电压． 串联电阻分压原理 如图所示是电压表内部电路图． 设电压表的量程为U ，扩大量程的倍数为n=U/U g ，由串联电路的特点，得：g g g g g g g 1)R -(n 11u u R )u u -u (R R u -u R u =-==⇒= (n 为量程的扩大倍数)电压表内阻V g g r R R nR =+=,由这两个式子可知，电压表量程越大，分压电阻就越大，其内阻也越大．(5)改为欧姆表的原理 两表笔短接后,调节R o 使电表指针满偏，得 I g ＝E/(r+R g +R o ) 接入被测电阻R x 后通过电表的电流为 I x ＝E/(r+R g +R o +R x )＝E/(R 中+R x )由于I x 与R x 对应，因此可指示被测电阻大小(6) 非理想电表对电路的影响不能忽略，解题时应把它们看作是能显示出本身电压或电流的电阻器. ①用电压表测得的电压实际上是被测电路与电压表并联后两端的电压，由于电压表内阻不可能无限大， 因此测得的电压总比被测电路两端的实际电压小，表的内阻越大，表的示数越接近于实际电压值. ②用电流表测得的电流，实质上是被测量的支路(或干路)串联一个电阻(即电流表内阻)后的电流. 因此，电流表内阻越小，表的示数越接近于真实值.测电动势和内阻(1)直接法：外电路断开时，用电压表测得的电压U 为电动势E ;U=E (2)通用方法：A V 法测要考虑表本身的电阻,有内外接法；①单一组数据计算，误差较大②应该测出多组(u ，I)值，最后算出平均值③作图法处理数据，(u ，I)值列表，在u --I 图中描点，最后由u --I 图线求出较精确的E 和r 。
灵敏电流计的研究实验报告
竭诚为您提供优质文档/双击可除灵敏电流计的研究实验报告篇一：实验十三灵敏电流计特性的研究实验十三灵敏电流计特性的研究【实验目的】1．了解灵敏电流计的基本结构和工作原理。
2．掌握测量灵敏电流计内阻和灵敏度的方法。
3．学会正确使用灵敏电流计。
【实验仪器】灵敏电流计，直流稳压电源，滑线变阻器，电阻箱，标准电阻，直流电压表等。
【实验原理】灵敏电流计是一种重要的电学测量仪器，它的灵敏度很高，用来检测闭合回路中的微弱电流（约10—10A）或微弱电压（约10—10V），如光电流、生理电流、温差电动势等，更常用作检流计，如作为电桥、电位差计中的示零器。
常见的有指针式、壁架式和光点式等。
本实验研究的是光点式灵敏电流计。
1．光点式灵敏电流计的基本结构和工作原理光点式灵敏电流计的结构如图2.13.1所示。
在永久磁铁之间有一圆柱形软铁芯，使空隙中-6-10-3-6图2.13.1检流计光路图的磁场呈辐射状分布。
用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。
从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。
当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。
这个反射光起了电流计指针的作用。
由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。
由此可知，光点式灵敏电流计是磁电式电表的一种。
因此，通过电流计线圈的电流Ig与线圈的偏角θ成正比，由图2.13.2可知，线圈（及小镜）的偏转角θ又与光斑的位移d成正比，所以，通过线圈的电流Ig与光斑的位移d成正比。
即Ig=Kd（2.13.1）式中的比例系数K称为电流计常数，单位是安培／毫米，也就是光斑偏转1毫米所对应的电流值，它的倒数：si?1d?（2.13.2）KIg称为电流计的电流灵敏度，显然，si越大（K越小），电流计就越灵敏。
实验五、灵敏电流计特性的研究
实验五、灵敏电流计特性的研究灵敏电流计是一种用途十分广泛的高灵敏度的直读式磁电式仪表。
它常常用来测量微弱电流(10510~10--A)，如生理电流、光电流等。
还可用它来测量微弱电压（6510~10--V ），如温差电动势等。
正因为灵敏电流计有较高的灵敏度，所以常用它做为电桥和电位差计中的平衡指示仪（也称检流计）。
灵敏电流计在获得高灵敏度的同时，伴随带来了如何控制电流计指示迅速稳定和迅速回零的问题，因此，有必要了解灵敏电流计线圈在磁场中的运动特性，最佳工作状态，以及它的内阻和灵敏度等。
灵敏电流计的种类较多，现以常用的直流复射式检流计（AC15型）为例，了解灵敏电流计的基本构造、工作原理、主要参数的测定及正确使用方法。
实验目的（1） 了解灵敏电流计的构造和工作原理。
（2） 并观察在过阻尼、欠阻尼及临界阻尼下的三种运动状态。
（3） 掌握测定灵敏电流计内阻和灵敏度的方法。
（4） 学习正确使用灵敏电流计的方法。
仪器和用具AC15型直流复射式灵敏电流计、ZX21直流电阻箱（2个）、DM －V 9数字电压表、BZ3标准电阻器（1Ω）、WYT －10直流电源、BX －7型滑线变阻器（0~100Ω）、双刀双掷开关(1个) 、单刀双掷开关（2个）、秒表（1块），fx-3600p 计算器。
实验原理一、 灵敏电流计的构造原理灵敏电流计的构造如（图1）所示。
它由一个多匝线圈和永久磁铁组成，线圈用上下两根很细且有弹性的金属丝（扁铍青铜丝），铅直悬挂在永久磁铁与圆柱形软铁所形成的匀强磁场的空隙中。
线圈可以以金属丝为轴转动，上下两根金属丝分别为线圈两端电流引入线，由于用金属丝代替了变通磁电式仪表线框上的转动轴和轴承，减少了摩擦，从而大大提高了灵敏电流计的灵敏度。
在灵敏电流计中，线圈通电转动的角度不用指针来指示，而采用光学放大的方法来指示，如（图2）所示，在线圈上端的金属丝装置了一个小平面镜M ，由光源S 向这小镜M 射来一束定向的聚焦平行光。

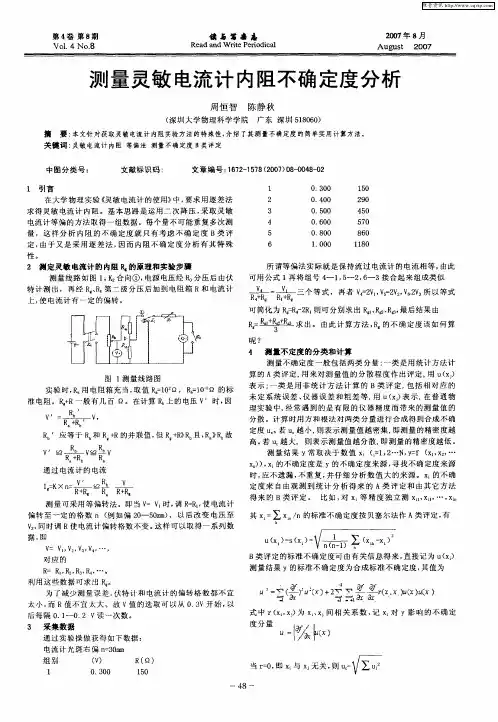

测量灵敏电流计内阻不确定度分析
第４ 第８ 卷 期
Ｖｏ． ｏ８ １４ Ｎ ．
姣 与 写 毒 志
Ｒｅ ｄ ａ ｄ ｒｔ ｒｏｄ ｃ １ ａ ｎ Ｗ ｉｃＰｅ ｉ ｉ ａ
２０ ０ ７年 ８月
Ａｕ ｕ ｔ ２ ０ ｇ ｓ ０ ７
测 量灵敏 电流计 内阻不确 定度 分析
Ｂ类 评 定 的 标 准 不 确 定 度 可 由有 关 信 息 得 来 ， 接 记 为 ｕ ｘ 直 （ ）
测量结果 ｙ的标准不确定度为合成标准不确定度， 其值为
利 用 这 些 数 据 可 求 出 Ｒ。
周恒 智 陈静 秋
（ 深圳 大 学 物理 科 学 学 院 广 东 深 圳 ５ ８６ ） １００
摘 要： 本文针对获取灵敏电流计内阻实验方法的特殊性， 介绍了其测量不确定度的简单实用计算方法。 关 键词 ： 灵敏电流计 内阻 等偏法 测量不确定度 Ｂ类评定
中图分类号： ｌ 引言 文ห้องสมุดไป่ตู้标识码 ： 文 章 编 号 ： ６２ １ ７ （ｏ ７ ０ —０ ８ ０ １７ —５ ８ ２ ０ ） ８０ ４ —２
０．３ ０ ０
０．４ ０ ０ ０．５ ０ ０ ０．６ ０ ０ ０．８ ０ ０ １ ０ ．０ ０ １０ ５ ２９ ０ ４５ ０
在 大 学 物 理 实验 《 敏 电流 计 的 使 用》 ， 求 用 逐 差 法 灵 中 要
求 得 灵 敏 电 流 计 内阻 。基 本 思 路 是 运 用 二 次 降 压 ， 取 灵 敏 采 电流 计 等 偏 的方 法 取 得 一 组 数 据 。每 个 量 不 可 能 重 复 多 次 测 量 ，这 样 分 析 内 阻 的 不 确 定 度 就 只 有 考 虑 不 确 定 度 Ｂ类 评
ｖ， 时 调 Ｒ使 电流 计 偏 转 格 数不 变 。 样 可 以取 得 一 系 列 数 同 这
灵敏电流计.
θ
圈时，线圈受到电磁力矩作用偏转，
当电磁力矩=张丝的扭转反力矩时， 线圈停止在某一位置，转过θ角， θ 与Ig成正比。小镜也转过θ角，因而
2θ l
反射光线相对平衡位置就转过了2θ
角。此时,光点在标尺上移动一段距
离n, n l 2
15
15
0
n与θ成正比，因此，n 也就与电流 Ig 成正比，可见，由光点
的移动距离n可测出电流的大小。
Ig k n
1 k
Si
k－比例常数，称为电流计常数， 单位Leabharlann A/mm。Si－电流计灵敏度。
三、线圈运动的阻尼特性
从电磁感应定律知道，线圈在磁场中运动时 要产生感应电动势。检流计工作时，总是由它 的内阻Rg与外电路上总电阻R外 构成一个回路， 因而线圈有感应电流通过。这个电流与磁场相 互作用, 会产生阻止线圈运动的电磁阻尼力矩M， M的大小与回路总电阻成反比，即：
V I g RD
K Ig d
K V dRD
2．测量内阻Rg 采用半偏法测量内阻，电路图中，第一分压保持恒定，R1 和R2固定，通过调节电阻箱R3的值改变光标的位置。
I gm d m Ig d
其中，分别为光标偏转dm和d时，电流计通过的电流值。 由于第一分压保持恒定，则有
dm I gm (R3/ Rg ) (R R3/ Rg )R2 / R1 d I g (R3m Rg ) (R R3m Rg )R2 / R1
从上述三种线圈运动状态可知，检流计工作于临 界状态时，线圈到达平衡位置所需要的时间最短，最 便于测量。因此，在实际工作中，必须考虑使检流计 工作或接近工作在临界状态。
考虑线圈从平衡位置回到零点的过程，我们可以在 检流计两端并联一个电键K，如下图所示：当K合上时， R外＝0，电磁阻尼很大，线圈立即停止运动，如断开
实验七灵敏电流计特性的研究
实验七灵敏电流计特性的研究实验七灵敏电流计特性的研究一、实验目的1.了解灵敏电流计的基本结构和基本原理,学习其使用方法。
2.测定灵敏电流计的电流常量、内阻和外临界电阻，掌握控制其工作状态的方法。
二、实验原理1、灵敏电流计的基本结构灵敏电流计是一种高灵敏度的测量仪表，它的基本结构如图30-1所示。
在永久磁铁、极之间，安置一个柱形软铁芯，使磁极与软磁芯之间产生均匀的径向磁场，矩形线圈用一根金属悬丝悬挂起来，该金属悬丝不仅作为线圈电流的进出引线，还作为线圈旋转的转轴。
当线圈通有电流时，线圈在磁场中受到磁力矩而发生偏转，同时悬丝被扭转而产生反方向的弹性扭力矩。
在偏转角为时，磁力矩和弹性扭力矩相等，线圈就达到平衡。
在悬丝上粘附一面小圆镜，它把光源射来的光反射到一个弧形标尺上，并形成一光标，如图30-2所示。
设当没有电流通过线圈时，反射光的光标位于弧形标尺的“0”点上。
当有电流通过线圈时，光标指在标尺刻度上。
可以证明，电流的大小与光标偏转的长度成正比，即（30-1）式中比例常量称为灵敏电流计的电流常量，它在数值上等于光标移动一个单位长度时所通过的电流。
在国际单位中，其单位为安[培]每毫米，记为。
电流常量的倒数称为灵敏电流计的灵敏度,记为。
显然灵敏度愈大，灵敏电流计就愈灵敏。
2、线圈运动的阻尼特性在使用灵敏电流计时，我们常会看到，当通过灵敏电流计的电流发生变化时，光标会摆动很久才逐渐地停在新的平衡位置上，这时读数很费时间。
一般指针式电表由于内部装有磁阻尼线圈，通电后指针很快摆到平衡位置上，而不来回摆动。
灵敏电流计却不可以用这种方法，它的阻尼问题需要借助于外电路来解决，因此需要研究灵敏电流计线圈运动的阻尼问题。
根据电磁感应定律，线圈在磁场中运动，由于切割磁力线而产生感应电动势，相应的感应电流与磁场相互作用而产生阻止线圈运动的电磁阻尼力矩，它的大小与回路的总电阻（电流计内阻与外电阻之和）成反比，即（30-2）由上式可见，通过调节外电路电阻的大小，就可控制阻尼力矩的大小，从而控制线圈的运动状态。
实验 灵敏电流计特性的研究
零点调节器; 若偏在右边, 则顺时针旋转零点调节器, 使光标露
出并调零。
(3) 测 量 时 , 检流 计 的 “ 分 流 器 ”应 从 最 低灵 敏 度 挡 (×0.01 挡 ) 开始 , 或者把“分流器”旋钮直接转到指定的挡
位“直接”挡上,对检流计进行调节。当实验结束时，必须将
分流器置于“短路”挡, 以防线圈或悬丝受到机械振动而损坏。
图 3 - 16 - 4 直流复射式检流计面板图
图 3 - 16 - 5 AC15/4型检流计内部结构图
2.观察电流计的三种运动状态,测定外临界电阻Rc 按图 3-16-6 所示电路接好线路。图中 ,E=3V,S1 、 S2 为单刀 开关,R0为滑线电阻,R1、R为电阻箱, Rs为标准电阻。V为3V电 压表,G为灵敏电流计。“分流器”旋钮拨到“直接”挡。合上 开关S1, 调R0使电压表指示数为零。R1取5 kΩ。 按照电流计铭牌上给出的外临界电阻 Rc的数值,取R= Rc。 合上S2,调节R0使电压值增加, 使电流计光标偏转40 mm左右。
时, 标准电阻上的电压为
RS RS US U U R1 RS R1
此时通过电流计的电流为
(R1>>RS) (3 - 16 - 7)
Us RsU Ig R Rg R1 ( R Rg )
将其代入式(3 - 16 - 4)得
(3 - 16 - 8)
RsU Ki R1 ( R Rg )d
D Ig d Ki d 2 LNBS
(3 - 16 - 4)
D 式中, K i 为电流计常数。 2 LNBS
3. 灵敏电流计的三种运动状态 当外加电流通过灵敏电流计或断开外电流使线圈发生转动 (实际上, 无论什么原因使得电流计的线圈发生转动 )时,由于线 圈具有转动惯量和转动动能, 它不可能立刻就停止在平衡位置上, 而是要在平衡位置附近摆动一段时间才能稳定。摆动时间的长短 直接影响测量的速度，为此有必要了解影响线圈运动状态的各种 因素。 灵敏电流计工作时 , 总是由电流计 ( 内阻为 Rg) 与外电路 构成闭合回路, 线圈在磁场中转动时就会产生感应电流。根据楞 次定律,这个感应电流产生的电磁力矩是一个阻力矩 ——电磁阻尼 力矩。电磁阻尼力矩阻碍线圈运动 , 其大小除了与电流计的结构 有关之外, 还与电流计回路的总电阻有, 即
灵敏电流计内阻及灵敏度的测量
【实验名称】 灵敏电流计内阻和灵敏度的测量【实验目的】1．了解灵敏电流计的结构及工作原理。
2．观察灵敏电流计在欠阻尼、过阻尼及临界阻尼条件下的三种运动状态。
3．掌握测定灵敏电流计内阻和灵敏度的方法。
【实验仪器】 灵敏电流计、直流稳压电源、直流电压表、标准电阻、直流电阻箱、停表、单双刀开关。
【实验原理】1．灵敏电流计的工作原理当线圈中通有电流I S 时，由于气隙磁场的作用而产生的电磁力矩推动线圈偏转。
线圈在偏转过程中，支承它的张丝发生扭曲变形，同时产生与电磁力矩方向相反的弹性回复力矩，该力矩与线圈偏转角成正比。
当这两个力矩大小相等时，线圈不再偏转而处于平衡位置a 0，此时有：NSBI g = D α0，式中N 为线圈的匝数，S 为线圈的面积，B 为线圈所在气隙处的磁感应强度，D 为张丝的扭转系数，这几个量均为灵敏电流计的固有参数。
变换式（31-1）可得：s i g I S I D NSB ==0α。
其中，DNSB S i 定义为电流计的电流灵敏度，其倒数i i S K 1=称为电流计常量。
2、灵敏电流计的内阻和电流灵敏度的测定灵敏电流计的内阻和灵敏度是电流计的两个重要参数，通过测量获取这两个参数的数值对于电流计的正确选用具有实际意义。
测量线路如图31-3所示。
由于灵敏电流计允许通过的电流，很小，所以采用了二级分压线路。
下面推导测量公式。
由图31-3可知，标准电阻R s 两端的电压U s 为：)(2g g s s s R R I R I U +==或：g s g s I R R R I +=2又：g g I R R R R V Is -++=)//(221其中，I s 和I g 分别为流过R s 和电流计的电流，V 是电压表的示值。
考虑到R s 的值相对R 1很小，所以式（31-6）可近似为：g s I R V I -=1，即：V R a S R R R R i s g s 102)(++-=。
或写成 bV a R +=2其中，10),(R a S R b R R a i s g s =+-=。
灵敏电流计实验报告
电压表量程_ 3 _V，准确度等级__ 0.5__，分度值__0.02_V，电阻箱准确度等级0.1级。
Ro =1.00。
方法一：测量次数1 2 3 4 5 6方法二：测次1 U/V 2.020 *****.0时d/div 60.0 5400.0 95.6调偏2div对应的37.2 U(V) 2.000 2.0002.000 2.000 2.000 2.000 *****.0 *****.0 *****.0 *****.0 *****.0 *****.0时（div）26.2 26.2 26.2 26.2 26.2 26.2偏d/2时96.0 96.1 95.8 96.3 96.0 96.0调偏2div对应的34.0 33.8 34.1 34.0 33.8 33.9
=
且
（7）
方程（7）是典型的二阶常微分方程，运用t=0时偏转角为零的初始条件，到三种不同的解：
①当1即很大时，方程的解为
（8）
式中：
式（8）表明，线圈作振荡运动，其振幅随着时间t的增大而衰减。最后线圈达到稳定偏转，1时电流计外电路电阻很大，线圈的运动叫欠阻尼运动。其运动特性曲线同图2中的曲线①类似。振幅衰减很慢（即值很小时）的欠阻尼运动对测量是不利的，因为它达到平衡的时间太长。
其中：共同作用下的运动方程为：
=
（4）
式（4）表明：电磁阻尼系数与线圈回路中的总电阻(Rg +成反比。那么，线圈在三种力矩的
+（5）
当电流计的线圈中通以电流Ig且偏转到，而达稳定状态时，d /dt =0。且/ = 0，因此：
（6）பைடு நூலகம்
将式（5）的右侧改写为W，并引入参量和，分别定义如下：则方程（5）化为：
初中九年级(初三)物理灵敏电流计特性的研究
实验十一灵敏电流计特性的研究灵敏电流计是一种灵敏度很高的磁电式电流表，常用作检流计，如作为电桥、电位差计中的示零器，用来检测闭合回路中的微弱电流（约10－6—10－10A）或微弱电压（约10－3—10－6V），如光电流、生理电流、温差电动势等。
它分指针式和光点反射式两种，光点反射式的电流灵敏度高于指针式电流计。
本实验研究的是光点反射式灵敏电流计。
1、教学目标（1）了解灵敏电流计的基本结构和工作原理；（2）掌握测量电流计内阻和灵敏度的方法。
（3）学习正确使用灵敏电流计。
2、教学重点、难点（1）灵敏电流计的基本结构和工作原理；（2）测量电流计内阻和灵敏度的设计意图和接线；（3）线圈的阻尼运动规律，并观察过阻尼、欠阻尼及临界阻尼下的三种运动状态。
3、实验室提供的仪器和用具直流复射式检流计（AC15/4型）；直流电阻箱2个（ZX21型；直流电压表（0.5级，0~15，3，7.5, 15V）；标准电阻器（0.1级，1Ω）；双路直流电源（YB1713型）；秒表；变阻器（1.9k，0.3A）；双刀双掷开关；单刀双掷开关；单刀开关（单刀单掷，用做检流计阻尼开关）；14-16根导线。
4、实验原理讲解概要教材p 114-1214.1 光点反射式灵敏电流计的基本构造与主要参数问题1灵敏电流计为什么“灵敏”光点式灵敏电流计的结构如图1所示。
在永久磁铁之间有一圆柱形软铁芯，使空隙中的磁场呈辐射状分布。
用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。
从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。
当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。
这个反射光起了电流计指针的作用。
由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。
实验十一灵敏电流计特性的研究
实验十一灵敏电流计特性的研究灵敏电流计是一种灵敏度很高的磁电式电流表，常用作检流计，如作为电桥、电位差计中的示零器，用来检测闭合回路中的微弱电流（约10－6—10－10A）或微弱电压（约10－3—10－6V），如光电流、生理电流、温差电动势等。
它分指针式和光点反射式两种，光点反射式的电流灵敏度高于指针式电流计。
本实验研究的是光点反射式灵敏电流计。
1、教学目标（1）了解灵敏电流计的基本结构和工作原理；（2）掌握测量电流计内阻和灵敏度的方法。
（3）学习正确使用灵敏电流计。
2、教学重点、难点（1）灵敏电流计的基本结构和工作原理；（2）测量电流计内阻和灵敏度的设计意图和接线；（3）线圈的阻尼运动规律，并观察过阻尼、欠阻尼及临界阻尼下的三种运动状态。
3、实验室提供的仪器和用具直流复射式检流计（AC15/4型）；直流电阻箱2个（ZX21型；直流电压表（0.5级，0~15，3，7.5, 15V）；标准电阻器（0.1级，1Ω）；双路直流电源（YB1713型）；秒表；变阻器（1.9k，0.3A）；双刀双掷开关；单刀双掷开关；单刀开关（单刀单掷，用做检流计阻尼开关）；14-16根导线。
4、实验原理讲解概要教材p 114-1214.1 光点反射式灵敏电流计的基本构造与主要参数问题1灵敏电流计为什么“灵敏”光点式灵敏电流计的结构如图1所示。
在永久磁铁之间有一圆柱形软铁芯，使空隙中的磁场呈辐射状分布。
用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。
从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。
当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。
这个反射光起了电流计指针的作用。
由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。
