单级倒立摆系统
单级倒立摆系统的建模与控制器设计
单级倒立摆系统的建模与控制器设计摘要：本文主要研究的是单级倒立摆的建模、控制与仿真问题。
倒立摆是一类典型的快速、多变量、非线性、强耦合、自然不稳定系统。
由于在实际中有很多这样的系统，因此对它的研究在理论上和方法论上均有深远的意义。
本文首先建立了单级倒立摆的数学模型，对其进行了近似线性化处理，得到了它的状态空间描述，并对系统的开环特性进行了仿真和分析。
然后，基于极点配置方法设计了单级倒立摆系统的控制器。
最后，用Matlab对系统进行了数值仿真，验证了所设计的控制算法的有效性。
1、绪论------------------------------------------------------------- 12、单级倒立摆系统的建模与分析--------------------------------------- 32.1 单级倒立摆系统的建模---------------------------------------- 32.2 单级倒立摆系统的模型分析------------------------------------ 63、单级倒立摆系统的极点配置控制器设计------------------------------ 113.1 单级倒立摆系统控制器设计的目标----------------------------- 113.2 单级倒立摆系统的能控性分析--------------------------------- 113.3 单级倒立摆系统的极点配置控制器设计------------------------- 123.4 闭环系统仿真分析------------------------------------------- 134、PID控制器的设计与分析------------------------------------------ 184.1、PID控制的基本原理----------------------------------------- 184.2、方案设计-------------------------------------------------- 184.3、PID控制设计分析------------------------------------------- 204.4、软件仿真调试结果------------------------------------------ 204.5、与极点控制器结果对比分析---------------------------------- 225、结论------------------------------------------------------------ 23 致谢--------------------------------------------------------------- 24 参考文献----------------------------------------------------------- 251、绪论倒立摆控制系统是一个复杂的、不稳定的、非线性系统，是进行控制理论教学及开展各种控制实验的理想实验平台。

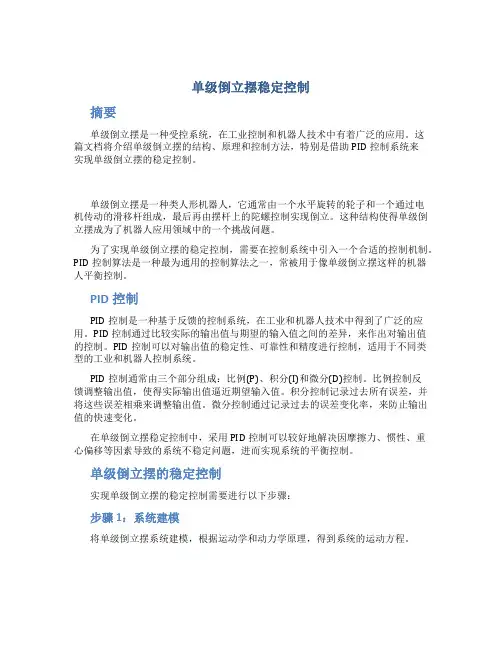

单级倒立摆稳定控制
单级倒立摆稳定控制摘要单级倒立摆是一种受控系统，在工业控制和机器人技术中有着广泛的应用。
这篇文档将介绍单级倒立摆的结构、原理和控制方法，特别是借助PID控制系统来实现单级倒立摆的稳定控制。
单级倒立摆是一种类人形机器人，它通常由一个水平旋转的轮子和一个通过电机传动的滑移杆组成，最后再由摆杆上的陀螺控制实现倒立。
这种结构使得单级倒立摆成为了机器人应用领域中的一个挑战问题。
为了实现单级倒立摆的稳定控制，需要在控制系统中引入一个合适的控制机制。
PID控制算法是一种最为通用的控制算法之一，常被用于像单级倒立摆这样的机器人平衡控制。
PID控制PID控制是一种基于反馈的控制系统，在工业和机器人技术中得到了广泛的应用。
PID控制通过比较实际的输出值与期望的输入值之间的差异，来作出对输出值的控制。
PID控制可以对输出值的稳定性、可靠性和精度进行控制，适用于不同类型的工业和机器人控制系统。
PID控制通常由三个部分组成：比例(P)、积分(I)和微分(D)控制。
比例控制反馈调整输出值，使得实际输出值逼近期望输入值。
积分控制记录过去所有误差，并将这些误差相乘来调整输出值。
微分控制通过记录过去的误差变化率，来防止输出值的快速变化。
在单级倒立摆稳定控制中，采用PID控制可以较好地解决因摩擦力、惯性、重心偏移等因素导致的系统不稳定问题，进而实现系统的平衡控制。
单级倒立摆的稳定控制实现单级倒立摆的稳定控制需要进行以下步骤：步骤1：系统建模将单级倒立摆系统建模，根据运动学和动力学原理，得到系统的运动方程。
步骤2：PID参数调节通过对PID控制算法中比例、积分、微分三个部分的参数进行调整，得到较好的控制效果。
步骤3：PID控制实现将PID控制器与单级倒立摆系统进行连接，实现单级倒立摆的稳定控制。
本文档介绍了单级倒立摆的结构、原理和控制方法，分析了PID控制算法在单级倒立摆稳定控制中的应用。
通过对步骤进行深入的解析，得到了单级倒立摆的稳定控制方法。
单级倒立摆
2011级自动化1班 杨辉云 P111813841一级倒立摆的模糊控制一．倒立摆的模型搭建1. 单级倒立摆系统的数学模型对于单级倒立摆，如果忽略了空气阻力和各种摩擦阻力之后，可将直线一级倒立摆系统抽象成沿着光滑导轨运动的小车和通过轴承链接的均质摆杆组成，如图所示，其中小车的质量M=1.40kg ，摆杆质量m=0.08kg ，摆杆质心到转动轴心距离L=0,.2m ，摆杆与垂直向下方向的夹角为，小车华东摩擦系数fc=0.1。
摆杆θ传送带导轨直线单级倒立摆2. 倒立摆控制系统数学模型的建立方法利用PID 控制和拉格朗日方程两种建模。
一级倒立摆系统的拉格朗日方程应为L （q ，。
.q ）=V （q ，。
q ）—G （q ，。
q ） （1）式中：L 是拉格朗日算子，V 是系统功能；G 系统势能。
dt d x ∂∂L — x ∂∂L + x∂∂D= fi （2）式中：D 是系统耗散能，fc为系统的第i 个广义坐标上的外力。
一级倒立摆系统的总动能为：V=θθcos x ml ml 32)(21222。
+++x m M （3）一级倒立摆系统的势能为：G=θcos mgl θ （4）一级倒立摆系统的耗散能为：D=221。
x fc（5）一级倒立摆系统的拉格朗日方程为：0=∂∂+∂∂-∂∂θθθDL L dt d (6) F XDX L X L dt d =∂∂+∂∂-∂∂ (7)将（1）到（5）式带入（6）式得到如下：0sin sin sin cos m 3422=-+。
——θθθθθθθθmgl x ml x ml x l ml （8）（M+m ）F x ml ml x fc=++θθθθsin cos 2。
— （9）一级倒立摆系统有四个变量：。
，，，θθx x 根据（7）式中的方程写出系统的状态方程，并在平衡点进行线性化处理，得到系统的状态空间模型如下：=。
X ⎢⎢⎢⎢⎣⎡00000189.000748.01-- 579.20386.00⎥⎥⎥⎥⎦⎤0100+x ⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-8173.007467.00Y= ⎢⎣⎡01 010 ⎥⎦⎤00x二．倒立摆特性分析1. LQR 控制器的设计系统的能控性是控制器设计的前提，所以在设计前进行能控性分析，根据能控性矩阵[B TO =，AB ，B A 2，]B A 3，利用Matlab 中的rank 命令，可以得到r amk （TO ）=4。
单级倒立摆系统建模(单页)
单级倒立摆系统建模倒立摆倒立摆(Inverted Pendulum)作为一个被控对象，是快速、多变量、开环不稳定、非线性的高阶系统，必须施加强有力的控制手段才能使之稳定。
许多新的实时控制理论，都通过倒立摆控制试验来加以验证。
从工程背景来讲，小到日常生活中所见到的各种重心在上、支点在下的物体的稳定问题，大到火箭的垂直发射控制等关键技术问题，都与倒立摆控制有很大的相似性。
小车倒立摆系统建模图1所示的是人手保持倒立摆平衡的问题，相应的平衡条件是和。
人手保持倒立摆平衡与导弹在发射初始阶段的状态控制没有本质差异。
0)(=t θ0d /d =tθ图1 手持倒立摆小车倒立摆动力学分析(3)单级旋转倒立摆系统结构单级旋转倒立摆系统结构表1 旋转式倒立摆系统符号意义及参数值符号意义数值与单位M驱动臂的总质量 0.285kg 1M摆杆的总质量 0.175kg 2G转动力矩与控制电压之比 0.0508Nm/V 0U控制输入电压VJ驱动臂对其质心处的转动惯量 0.00185kgm²1J摆杆对其质心处的转动惯量 0.00137kg m²2L驱动臂的质心到转轴的距离0.119m1L摆杆的质心到转轴的距离 0.24m2表1 旋转式倒立摆系统符号意义及参数值符号意义数值与单位L从关节到转轴的距离0.127m12F转轴处的摩擦阻力矩系数0.05Nms1F关节处的摩擦阻力矩系数 0.0026 Nms 2f驱动臂与摆杆作用力的水平分力N1xf驱动臂与摆杆作用力的垂直分力N1yθ驱动臂相对垂直线的角位移rad1θ摆杆相对垂直线的角位移rad2g重力加速度9.8m/s²。

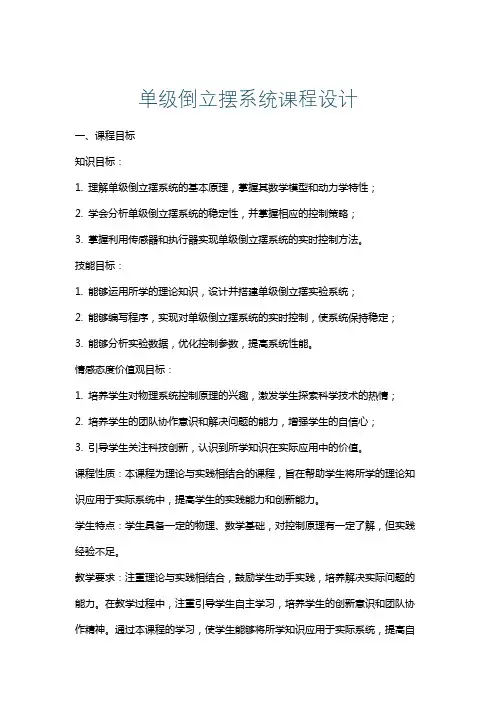

单级倒立摆系统课程设计
单级倒立摆系统课程设计一、课程目标知识目标：1. 理解单级倒立摆系统的基本原理，掌握其数学模型和动力学特性；2. 学会分析单级倒立摆系统的稳定性，并掌握相应的控制策略；3. 掌握利用传感器和执行器实现单级倒立摆系统的实时控制方法。
技能目标：1. 能够运用所学的理论知识，设计并搭建单级倒立摆实验系统；2. 能够编写程序，实现对单级倒立摆系统的实时控制，使系统保持稳定；3. 能够分析实验数据，优化控制参数，提高系统性能。
情感态度价值观目标：1. 培养学生对物理系统控制原理的兴趣，激发学生探索科学技术的热情；2. 培养学生的团队协作意识和解决问题的能力，增强学生的自信心；3. 引导学生关注科技创新，认识到所学知识在实际应用中的价值。
课程性质：本课程为理论与实践相结合的课程，旨在帮助学生将所学的理论知识应用于实际系统中，提高学生的实践能力和创新能力。
学生特点：学生具备一定的物理、数学基础，对控制原理有一定了解，但实践经验不足。
教学要求：注重理论与实践相结合，鼓励学生动手实践，培养解决实际问题的能力。
在教学过程中，注重引导学生自主学习，培养学生的创新意识和团队协作精神。
通过本课程的学习，使学生能够将所学知识应用于实际系统，提高自身综合素质。
二、教学内容1. 理论知识：- 单级倒立摆系统的基本原理及数学模型；- 单级倒立摆系统的稳定性分析；- 控制策略及控制算法在单级倒立摆系统中的应用；- 传感器和执行器在单级倒立摆系统中的作用及选型。
2. 实践操作：- 搭建单级倒立摆实验系统；- 编写程序实现实时控制；- 调试优化控制参数；- 分析实验数据，提高系统性能。
3. 教学大纲：- 第一周：介绍单级倒立摆系统基本原理，学习数学模型，进行稳定性分析；- 第二周：学习控制策略及控制算法，探讨其在单级倒立摆系统中的应用；- 第三周：了解传感器和执行器，学习其在单级倒立摆系统中的作用及选型；- 第四周：分组搭建单级倒立摆实验系统，进行程序编写和实时控制；- 第五周：调试优化控制参数，分析实验数据，提高系统性能。
单级倒立摆系统的分析与设计
单级倒立摆系统的分析与设计小组成员：武锦张东瀛杨姣李邦志胡友辉一．倒立摆系统简介倒立摆系统是一个典型的高阶次、多变量、不稳定和强耦合的非线性系统。
由于它的行为与火箭飞行以及两足机器人行走有很大的相似性，因而对其研究具有重大的理论和实践意义。
由于倒立摆系统本身所具有的上述特点，使它成为人们深入学习、研究和证实各种控制理论有效性的实验系统。
单级倒立摆系统（Simple Inverted Pendulum System）是一种广泛应用的物理模型，其结构和飞机着陆、火箭飞行及机器人的关节运动等有很多相似之处，因而对倒立摆系统平衡的控制方法在航空及机器人等领域有着广泛的用途，倒立摆控制理论产生的方法和技术将在半导体及精密仪器加工、机器入技术、导弹拦截控制系统、航空器对接控制技术等方面具有广阔的开发利用前景。
倒立摆仿真或实物控制实验是控制领域中用来检验某种控制理论或方法的典型方案。
最初研究开始于二十世纪50年代，单级倒立摆可以看作是一个火箭模型，相比之下二阶倒立摆就复杂得多。
1972年，Sturgen等采用线性模拟电路实现了对二级倒立摆的控制。
目前，一级倒立摆控制的仿真或实物系统已广泛用于教学。
二．系统建模1．单级倒立摆系统的物理模型图1：单级倒立摆系统的物理模型单级倒立摆系统是如下的物理模型：在惯性参考系下的光滑水平平面上，放置一个可以在平行于纸面方向左右自由移动的小车（cart ），一根刚性的摆杆（pendulum leg ）通过其末端的一个不计摩擦的固定连接点（flex Joint ）与小车相连构成一个倒立摆。
倒立摆和小车共同构成了单级倒立摆系统。
倒立摆可以在平行于纸面180°的范围内自由摆动。
倒立摆控制系统的目的是使倒立摆在外力的摄动下摆杆仍然保持竖直向上状态。
在小车静止的状态下，由于受到重力的作用，倒立摆的稳定性在摆杆受到微小的摄动时就会发生不可逆转的破坏而使倒立摆无法复位，这时必须使小车在平行于纸面的方向通过位移产生相应的加速度。
单级倒立摆系统建模与控制器设计
得：
状态空间表达式
单级倒立摆系统的模型分析 根据小车质量，摆杆质量，摆杆转动轴心到杆质心的长度和 摆杆质量的具体数值，用Matlab 求出系统的状态空间方程 各矩阵。
程序1.M = 0.5; m = 0.2; I= 0.006; g = 9.8; l = 0.3; A=[0 1 0 0 0 0 3*M*g/(4*M+m) 0 00 0 1 0 0 3*(M+m)*g/((4*M+m)*l) 0]; C=[1 0 0 0 B=[0 0 0 1 0]; 4/(4*M+m) D=[0 0 0]; 3/((4*M+m)*l)];
摆杆不受外力干扰但是摆杆有一个小的初始偏角 程序2
系统开环初值响应曲线
由系统的开环初值响应曲线可知，系统是不稳定 的，这与我们的经验是相符合的。
摆杆初始位置在竖直状态，但是小车收到一个脉 冲干扰的情况。MATLAB程序如下：
系统开环脉冲响应曲线
由系统的开环脉冲干扰响应曲线可知， 系统是不稳定的，这与我们的经验也 是相符合的。
显然，因为系统有一个特征值为正实数5.5841， 故系统是不稳定的。
单级倒立摆系统的极点配置控制器设计
单级倒立摆系统控制器设计的目标 单级倒立摆系统控制器设计的目标是：通过对小 车的左右移动使得摆杆保持在竖直的位置。且对 于小车所给的阶跃输入信号，满足如下设计指标：
1、小车位置x和摆杆角度θ的稳定时间小于5秒； 2、位置x的上升时间小于0.5秒； 3、摆杆角度的超调量小于20度（0.35弧度）。
总结与收获
通过对单级倒立摆的建模与仿真学到了一 下知识
1、首先要将现实中系统转化相应的物理结构 2、充分掌握建立状态空间方程的过程 3、了解配置极点控制器以及PID控制器的方法 4、对MATLAB软件有了一个初步功能的了解
单级倒立摆控制系统设计及MATLAB中的仿真
单级倒立摆控制系统设计及MATLAB中的仿真第一步是建立单级倒立摆的数学模型。
单级倒立摆可以通过旋转关节将一根质量均匀的细杆与一个平台相连。
细杆的一端固定在平台上，另一端可以自由旋转。
细棒的旋转角度用θ表示，质心的位置用x表示。
根据牛顿力学和杆的动力学方程，可以得到如下数学模型：1.摆杆的运动方程：Iθ'' + mgl sin(θ) = u - F (1)其中，I是摆杆的转动惯量，m是摆杆的质量，g是重力加速度，l是摆杆的长度，u是控制输入（摆杆上的转动力矩），F是摩擦力。
2.质心的运动方程：m(x'' - lθ'²cos(θ)) = F (2)接下来是设计控制器来控制单级倒立摆。
一个常用的控制方法是使用线性化控制理论，其中线性化是将系统在一些工作点附近线性近似。
在这种情况下，将摆杆保持在垂直方向，并使质心静止作为工作点。
线性化系统的转移函数为：H(s) = θ(s)/u(s) = (ml²s² + mg)/(s(ml² + I))为了稳定单级倒立摆，可以使用自动控制理论中的反馈控制方法，特别是状态反馈。
状态反馈根据系统的状态变量来计算控制器输入。
为了设计状态反馈控制器，首先需要判断系统的可控性和可观测性。
根据控制系统理论，如果系统是可控和可观测的，则可以设计一个线性状态反馈控制器来稳定系统。
在MATLAB中，可以使用控制系统工具箱来设计单级倒立摆的控制系统。
首先，通过建立系统的传递函数模型（由线性化系统得到）来定义系统。
然后，使用控制系统工具箱中的函数来计算系统的稳定极点，并确定所需的反馈增益以稳定系统。
最后，可以使用MATLAB的仿真工具来模拟单级倒立摆的响应，并进行性能分析。
在进行仿真时，可以将倒立摆的初始状态设置为平衡位置，并应用一个输入来观察系统的响应。
可以通过调整控制器增益和系统参数来改变系统响应的性能，例如收敛时间、超调量和稳态误差。
基于拉格朗日建模的单级倒立摆起摆与稳定控制
基于拉格朗日建模的单级倒立摆起摆与稳定控制拉格朗日建模是一种经典的用来描述物体运动的数学方法。
倒立摆是一个典型的动态系统，在控制领域中有着广泛的应用。
通过拉格朗日建模可以描述单级倒立摆的运动方程，进而实现其起摆和稳定控制。
单级倒立摆由一个固定在支撑平面上的杆和一个可以沿杆轴旋转的质量小车组成。
杆的角度记为θ，小车的位置记为x。
首先，通过拉格朗日方程可以得到倒立摆的动力学方程：L = T - U其中，L为系统的拉格朗日函数，T为系统的动能，U为系统的势能。
对于单级倒立摆，可以将系统的动能和势能表示为：T = 1/2*m*ẋ^2 + 1/2*I*θ̇^2U = m*g*l*cos(θ)其中，m为小车的质量，I为杆的转动惯量，g为重力加速度，l为杆的长度。
ẋ和θ̇分别表示小车和杆的速度。
将动能和势能代入拉格朗日方程，即可得到系统的动力学方程：d/dt(∂L/∂ẋ) - ∂L/∂x = Fd/dt(∂L/∂θ̇) - ∂L/∂θ = 0其中，F为施加在小车上的外力。
经过计算，可以得到如下的方程：m*ẍ - m*l*θ̈*cosθ + m*l*θ̇^2*sinθ = FI*θ̈+ m*l*ẍ*cosθ - m*g*l*sinθ = 0这就是单级倒立摆的动力学方程，描述了杆的运动以及小车的受力等关系。
接下来，可使用控制理论中的各种控制方法，例如线性控制、非线性控制等，来实现单级倒立摆的起摆和稳定控制。
通过施加合适的控制输入F，使得杆保持在垂直位置附近，并稳定在指定的位置。
总之，基于拉格朗日建模的单级倒立摆起摆与稳定控制，通过分析系统的动能和势能，得到系统的动力学方程，然后使用控制理论中的方法进行控制设计，从而实现摆杆的起摆与稳定控制。
单级倒立摆系统
x1 x y = [1 0 0 0] 2 x3 x4
首先，使用 首先，使用MATLAB，判断系统的能控性矩阵是否为满秩。 ，判断系统的能控性矩阵是否为满秩。 输入以下程序 计算结 果为
根据判别系统能控性的定理，该系统的能控性矩阵满秩， 根据判别系统能控性的定理，该系统的能控性矩阵满秩，所以 该系统是能控的。因为系统是能控的，所以，可以通过状态反馈来 该系统是能控的。因为系统是能控的，所以， 任意配置极点。 任意配置极点。 不失一般性，不妨将极点配置在 不失一般性， s1 = −6 s 2 = −6.5 s3 = −7 在MATLAB中输入命令 中输入命令
3. 状态观测器实现状态反馈极点配置及其仿真 首先，使用 首先，使用MATLAB，判断系统的能观性矩阵是否为满秩。输 ，判断系统的能观性矩阵是否为满秩。 入以下程序
计算结果为 因为该系统的能观测性矩阵满秩，所以该系统是能观测的。 因为该系统的能观测性矩阵满秩，所以该系统是能观测的。因 为系统是能观测的，所以，可以设计状态观测器。 为系统是能观测的，所以，可以设计状态观测器。而系统又是能控 因此可以通过状态观测器实现状态反馈。 的，因此可以通过状态观测器实现状态反馈。
求解得： 求解得：
&& = − y
& & & x x & 选择状态变量 x1 = y ， 2 = x1 = y ， 3 = θ ，x4 = x3 = θ
u
& x1 0 x 0 & 2 = x3 0 & & x4 0
状态图为
为系统输入， 为系统输入， y 为系统输出
设计状态观测器矩阵，使的特征值的实部均为负， 设计状态观测器矩阵，使的特征值的实部均为负，且其绝对值 要大于状态反馈所配置极点的绝对值。通过仿真发现， 要大于状态反馈所配置极点的绝对值。通过仿真发现，这样才能保 证状态观测器有足够快的收敛速度， 证状态观测器有足够快的收敛速度，才能够保证使用状态观测器所 观测到的状态与原系统的状态充分接近。 观测到的状态与原系统的状态充分接近。不妨取状态观测器的特征 s3 = −22 s4 = −23 值为： 值为： s1 = −20 s2 = −21 输入以下命令 计算结果为
基于拉格朗日建模的单级倒立摆起摆与稳定控制
基于拉格朗日建模的单级倒立摆起摆与稳定控制1. 引言在探讨基于拉格朗日建模的单级倒立摆起摆与稳定控制之前，我们先来了解一下拉格朗日力学。
拉格朗日力学是一种研究物体运动的动力学方法，通过建立适当的广义坐标和拉格朗日函数，可以得到物体的运动方程。
倒立摆是一种典型的非线性控制系统，通过拉格朗日建模可以对其进行深入理解，从而实现稳定控制。
2. 基本概念拉格朗日力学的基本概念包括广义坐标、广义速度、拉格朗日函数等。
在单级倒立摆系统中，我们可以选取摆角作为广义坐标，角速度作为广义速度，通过拉格朗日函数可以描述系统的动力学行为。
在这里，我们要重点介绍拉格朗日方程，它是描述系统运动方程的核心。
3. 拉格朗日建模在单级倒立摆系统中，我们可以利用拉格朗日方程对系统进行建模。
我们需要确定系统的动能和势能函数，然后通过拉格朗日方程得到系统的运动学和动力学方程。
拉格朗日建模可以将系统的非线性特性充分考虑，从而更准确地描述系统的运动规律。
4. 单级倒立摆起摆单级倒立摆是一种经典的非线性控制系统，其起摆过程表现出了复杂的动力学行为。
在起摆过程中，系统需要克服重力和惯性力的作用，通过拉格朗日建模可以对系统的起摆过程进行深入分析。
在实际控制中，了解起摆过程的特点对于设计稳定控制很有帮助。
5. 稳定控制基于拉格朗日建模的单级倒立摆系统稳定控制是一个研究热点。
稳定控制的目标是使倒立摆在外部扰动的作用下能够保持平衡状态。
通过拉格朗日建模可以建立系统的控制方程，然后设计合适的控制器来实现稳定控制。
在稳定控制中，需要考虑系统的非线性特性和外部环境的影响，这就需要充分利用拉格朗日建模的优势。
6. 个人观点基于拉格朗日建模的单级倒立摆起摆与稳定控制是一个非常有挑战性的课题。
在研究和应用中，我认为需要充分理解拉格朗日力学的基本原理，深入掌握拉格朗日方程的推导和应用，同时结合倒立摆系统的动力学特性，才能够实现有效的稳定控制。
拉格朗日建模为我们提供了一种非常有力的工具，可以帮助我们更准确地描述和分析系统的动力学行为，从而实现高效稳定的控制。
基于MATLAB的单级倒立摆控制系统设计
基于MATLAB的单级倒立摆控制系统设计单级倒立摆是一种常见的控制系统，其结构简单，但具有较强的动态控制性能。
本文基于MATLAB对单级倒立摆控制系统进行设计，并详细介绍了设计过程和结果。
首先，我们需要了解单级倒立摆的结构和动力学模型。
单级倒立摆由轴、电机和旋转杆组成，电机通过轴和旋转杆相连。
倒立摆的目标是使旋转杆竖直，即使旋转杆的角度保持为0°。
为了实现倒立摆的控制，我们借助PID（Proportional-Integral-Derivative）控制器。
PID控制器是一种常用的线性控制系统，其中，比例系数（P）、积分系数（I）和微分系数（D）能够根据系统的需求进行调整。
接下来，我们需要确定系统的控制目标。
倒立摆的目标是使旋转杆的角度保持为0°。
因此，我们需要设计一个控制器，使得当旋转杆角度发生偏差时，控制器能够迅速响应，并产生相应的控制信号。
首先，我们需要获取倒立摆的角度信息。
我们可以通过连接传感器获取角度信息，并将其输入到MATLAB中进行处理。
然后，我们需要设计PID控制器来控制倒立摆。
在MATLAB中，可以使用pid函数来创建PID控制器对象，然后使用tune函数来调整PID控制器对象的参数。
调整PID控制器参数的过程通常可以通过试验和观察实现。
我们可以将倒立摆设置为初始状态，并控制器输出控制信号，然后观察倒立摆的响应。
根据实际观察，我们可以逐步调整PID控制器的参数，以达到系统的稳定性和响应速度的要求。
在完成PID控制器的参数调整后，我们可以进行仿真实验。
在MATLAB中，可以使用sim函数来进行仿真实验。
通过仿真实验，我们可以观察倒立摆的控制效果，并根据需要进行进一步的调整。
通过在MATLAB中进行控制器设计和仿真实验，我们可以对单级倒立摆进行控制系统设计。
该设计可以帮助我们理解控制系统的工作原理，并为实际应用提供参考。
同时，我们还可以根据具体需求对设计进行进一步调整和优化。
单级倒立摆
《自动控制原理》课程设计之二基于状态空间法单级倒立摆的控制系统设计一、 单级倒立摆介绍倒立摆系统具有高阶次、不稳定、多变量、非线性和强耦合等特性，是控制理论的典型研究对象。
如机器人行走过程中的平衡控制、火箭发射中垂直度控制和卫星飞行中的姿态控制等均涉及到倒置问题对倒立摆系统的研究在理论上和方法论上均有着深远意义。
单级倒立摆系统的原理图，如图1所示。
假设已知摆的长度为2l ，质量为m ，用铰链安装在质量为M 的小车上。
小车由一台直流电动机拖动，在水平方向对小车施加控制力u ，相对参考系差生的位移s 。
若不给小车实施控制力，则倒置摆会向左或向右倾倒，因此，它是个不稳定的系统。
控制的目的是通过控制力u 的变化，使小车在水平方向上运动，达到设定的位置，并将倒置摆保持在垂直位置上。
已知单级倒立摆的各项数据如下所示：,5.0,1.0,2m l kg m kg M ===g m g kgm I /8.9,025.02==图1 单级倒立摆模型二、 控制系统设计任务1、 查阅文献，建立单级倒立摆的状态空间数学模型。
取状态变量[]T ss x θθ =。
测试系统的开环特性。
2、用Matlab 分析系统能控性，能观性及稳定性。
3、 通过状态反馈配置改变闭环系统极点。
闭环极点自行决定。
采用极点配置后，闭环系统的响应指标满足如下要求为：● 摆杆角度和小车位移的稳定时间小于5秒● 位移的上升时间小于2秒● 角度的超调量小于20度● 位移的稳态误差小于2%。
4、 假设系统的状态[]T ss x θθ =均无法测量，为实现上述控制方案建立系统的全维观测器，观测器极点自行决定。
采用带有观察器极点配置后，闭环系统的响应指标满足如下要求为： ● 摆杆角度和小车位移的稳定时间小于5秒● 位移的上升时间小于2秒● 角度的超调量小于20度● 位移的稳态误差小于2%。
5、 假设系统的状态[]T ss x θθ =中，只用位移s 可以测量，其他状态变量均无法测量，为实现极点配置，建立系统的降维观测器，观测器极点自行决定。
单级倒立摆经典控制系统
单级倒立摆经典控制系统摘要：倒立摆控制系统虽然作为热门研究课题之一，但见于资料上的大多采用现代控制方法，本课题的目的就是要用经典的方法对单级倒立摆设计控制器进行探索。
本文以经典控制理论为基础，建立小车倒立摆系统的数学模型，使用PID控制法设计出确定参数(摆长和摆杆质量)下的控制器使系统稳定，并利用MATLAB软件进行仿真。
关键词：单级倒立摆；经典控制；数学模型；PID控制器；MATLAB 1绪论自动控制理论是研究自动控制共同规律的技术科学。
它的发展初期，是以反馈理论为基础的自动调节原理，并主要用于工业控制。
控制理论在几十年中，迅速经历了从经典理论到现代理论再到智能控制理论的阶段，并有众多的分支和研究发展方向。
1.1经典控制理论控制理论的发展，起于“经典控制理论”。
早期最有代表性的自动控制系统是18世纪的蒸汽机调速器。
20世纪前，主要集中在温度、压力、液位、转速等控制。
20世纪起，应用范围扩大到电压、电流的反馈控制，频率调节，锅炉控制，电机转速控制等。
二战期间，为设计和制造飞机及船用自动驾驶仪、火炮定位系统、雷达跟踪系统及其他基于反馈原理的军用装备，促进了自动控制理论的发展。
至二战结束时，经典控制理论形成以传递函数为基础的理论体系，主要研究单输入-单输出、线性定常系统的分析问题。
经典控制理论的研究对象是线性单输入单输出系统，用常系数微分方程来描述。
它包含利用各种曲线图的频率响应法和利用拉普拉斯变换求解微分方程的时域分析法。
这些方法现在仍是人们学习控制理论的入门之道。
1.2倒立摆1.2.1倒立摆的概念图1 一级倒立摆装置倒立摆是处于倒置不稳定状态，人为控制使其处于动态平衡的一种摆。
如杂技演员顶杆的物理机制可简化为一级倒立摆系统，是一个复杂、多变量、存在严重非线性、非自治不稳定系统。
常见的倒立摆系统一般由小车和摆杆两部分构成，其中摆杆可能是一级、两级甚至多级。
在复杂的倒立摆系统中，摆杆长度和质量均可变化。
单级倒立摆的PID控制
控制系统的分析与设计报告姓名：专业班级：任课教师：年月日单级倒立摆的PID 控制一、 单级倒立摆的建模倒立摆系统的控制问题一直是控制界研究的一个典型问题。
控制的目标是通过给小车的底座施加一个力u (控制量)，是小车停留在一个预定的位置，并且能让杆不倒下，即不超过一个预先定义好的垂直偏离角度范围。
图1为一级倒立摆系统示意图，小车质量为M ，摆的质量为m ，小车的位置为x ，摆的角度为θ。
图1 一阶倒立摆系统示意图设摆杆偏离垂直线的角度为θ，同时规定摆杆重心的坐标为(,)G G G x y ，则有：sin G x x l θ=+, cos G y l θ=。
根据牛顿定律，建立水平和垂直运动状态方程。
摆杆围绕其重心的转动运动可以用力矩方程来描述：sin cos I Vl H θθθ=-式中，l 为摆杆围绕其重心的转动惯量。
摆杆重心的水平运动由下式描述：22td (sin )d m x l H θ+= 摆杆重心的垂直运动由下式描述：22td cos d m l V mg θ=- 小车的水平运动由下式描述：22td d M u H =-假设θ很小，sin θθ≈，cos 1θ=，则以上各式变为：I Vl Hl θθ=- (1)()m x l H θ+= (2)O V mg =- (3) mx u H =- (4)由式(2)和式(4)得：(M m)x ml u θ++= (5) 由式(1)和式(3)得：2(I ml )mlx mgl θθ++= (6)由式(5)和式(6)得单级倒立摆方程：22m(m+M)gl m(M+m)I+Mm (M+m)I+Mm u l l θθ=- (7)22222m (M+m)I+Mm (M+m)I+Mml gl I ml x u l θ+=-+ (8)式中，2112I mL =，12l L =。
控制指标有4个，即单级倒立摆的摆角θ，摆速θ，小车位置x 和小车速度x ，将倒立摆的运动方程转化为状态方程的形式。
单级倒立摆控制系统的稳定性算法设计
单级倒立摆控制系统的稳定性算法设计
倒立摆是日常生活中许多重心在上、支点在下的控制问题的抽象模型，本身是一种自然不稳定体，它在控制过程中能有效地反映控制中许多抽象而关键的问题，如系统的非线性、可控性、鲁棒性等问题。
对倒立摆系统的控制就是使小车以及摆杆尽快地达到预期的平衡位置，而且还要使它们不会有太强的振荡幅度、速度以及角速度，当倒立摆系统达到期望位置后，系统能克服一定范围的扰动而保持平衡。
作为一种控制装置，它具有形象直观、结构简单、便于模拟实现多种不同控制方法的特点，作为一个被控对象它是一个高阶次、非线性、多变量、强耦合、不稳定的快速系统，只有采取行之有效的方法才能使它的稳定效果明了，因此对倒立摆的研究也成为控制理论中经久不衰的研究课题。
1 一级倒立摆系统的数学模型
对于倒立摆系统来说，如果忽略了空气阻力和各种摩擦之后，可将直线一级倒立摆系统抽象成沿着光滑导轨运动的小车和通过轴承连接的匀质摆杆组成，如
倒立摆控制系统数学模型的建立方法一般有利用牛顿力学的分析方法和分析力学中的拉格朗日方程建模两种。
本文采用的是拉格朗日方程建模。
一级倒立摆系统的拉格朗日方程应为：
式中：L 是拉格朗日算子;V 是系统动能;G 是系统势能。
式中：D 是系统耗散能;fi 为系统在第i 个广义坐标上的外力。
一级倒立摆系统的总动能为：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单级倒立摆系统建模图中u 是施加于小车的水平方向的作用力，x 是小车的位移，θ是摆杆的倾斜角。
若不给小车施加控制力，倒摆会向左或向右倾斜，控制的目的是当倒摆出现偏角时，在水平方向上给小车以作用力，使得摆杆和小车能够迅速恢复到平衡位置（θ=0，x=0）。
为了建立倒立摆系统的简易模型又不失其实质，可先作如下假设： 1、倒立摆与摆杆均为匀质刚体。
2、可忽略摆与载体,载体与外界的摩擦，即忽略摆轴、轮轴、轮与接触面之间的摩擦力等。
系统的受力如下图示，其中小车的质量为M ，瞬时位移为x ，摆杆长度为2L ，质量为m ，瞬时位置为)sin (θL x -。
Hx小车受力图 摆杆受力图运用牛顿力学定律，小车沿x 轴方向运动有：22dtxd M H u =-摆杆重心沿x 轴方向有：22)sin (dtL x d m H θ-= 摆杆重心沿y 轴方向有：22)cos (dtL d m mg V θ=- 摆杆围绕其重心的转动运动可用力矩方程来描述：θθθcos sin HL VL I += 式中，2231)2(121mL L m I ==为摆杆围绕其重心的转动惯量。
控制中要求θ小于5弧度，即在θ很小时，θθ≈sin ，1cos ≈θ，将方程在平衡点（θ=0，x=0）附近线性化处理。
则以上各式变为：xM H u =- ① )(θL x m H -= ② 0=-mg V ③HL VL I +=θθ④ 由式①和式②得：u mL xm M =++θ )( ⑤ 由式②、③和④得：θθmgL xmL mL I =++ )(2 ⑥ 由式⑤和式⑥可得单级倒立摆方程：u MmLI m M mL MmL I m M gL M m m 22)()()(++++++=θθu MmLI m M mL I MmL I m M gL m x 22222)()(++++++=θ 对以上两式进行拉氏变换，整理得以u 为输入量，以摆杆摆角θ为输出量得传递函数G(s)=gL m M m s MmL I m M mLs U s )(])[()()(22+-++=θ控制指标共有4个，即单级倒立摆的摆角θ、摆速θ、小车位置x 、小车速度x。
以摆角θ和小车位移x 为输出量，将倒立摆运动方程转化为状态方 程的形式为：u MmL I m M mL I MmL I m M mL x x MmL I m M gL m MmL I m M gLM m m x x ⎪⎪⎪⎪⎪⎪⎭⎫⎝⎛++++++⎪⎪⎪⎪⎪⎭⎫ ⎝⎛⨯⎪⎪⎪⎪⎪⎪⎭⎫⎝⎛+++++=⎪⎪⎪⎪⎪⎭⎫ ⎝⎛2222222)(0)(0000)(1000000)()(0010 θθθθu x x x y ⎪⎪⎭⎫ ⎝⎛+⎪⎪⎪⎪⎪⎭⎫⎝⎛⨯⎪⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛=0001000001 θθθ假设系统内部各相关参数如下： M ：小车质量 1kg m ：摆杆质量0.5kgL ：摆杆转动轴心到杆质心的长度 0.3m g ：重力加速度 9.8m/s 2 I ：摆杆转动惯量 0.015kg·m 2程序代码：%分别得摆角和小车位置对输入的传递函数 M=1; m=0.5; L=0.3; g=9.8; I=0.015;t1=m*(m+M)*g*L/[(M+m)*I+M*m*L^2]; t2=m^2*g*L^2/[(M+m)*I+M*m*L^2]; t3=m*L/[(M+m)*I+M*m*L^2];t4=(I+m*L^2)/[(M+m)*I+M*m*L^2]; A=[0 1 0 0 ; t1 0 0 0; 0 0 0 1; t2 0 0 0]; B=[0;t3;0;t4]; C=[1 0 0 0; 0 0 1 0]; D=[0;0];sys1=ss(A,B,C,D); sys2=tf(sys1)执行得：Transfer function from input to output...2.222#1: --------------------------s^2 - 1.776e-015 s - 32.670.8889 s^2 + 7.895e-016 s - 21.78 #2: --------------------------------- s^4 - 1.776e-015 s^3 - 32.67 s^2%摆角开环控制脉冲响应M=1;m=0.5;L=0.3;g=9.8;I=0.015;num=[m*L];den=[(M+m)*I+M*m*L^2 0 -m*(m+M)*g*L];impulse(num,den)axis([0 1 -60 0])grid执行得开环响应，系统开环不稳定：单级倒立摆系统的PID控制比例、积分和微分控制器的控制规律比例控制器能减小上升时间，减小稳态误差；积分控制亦可以减小稳态误差，但可能使瞬态响应变差；微分控制能提高系统稳定性、减小超调并改善系统瞬态响应。
针对单级倒立摆系统，由于本设计的控制目标是通过给小车底座一个控制力u，使小车停留在预定的位置，并使杆不倒下，故设定要跟踪的参考输入信号为零，同时加于小车的干扰力设为脉冲信号。
那么，添加了PID控制器的系统结构图如下：其等效方框图如下，便于MATLAB传递函数的录入。
图中)(s G c 为PID 控制器为：s K s K s K s G I P D c /)()(2++=其中，K P 、K D 、K I 分别为比例、微分和积分常数。
运行程序：%K P =1、K D =1、K I =1时 M=1; m=0.5; L=0.3; g=9.8; I=0.015; num=[m*L];den=[(M+m)*I+M*m*L^2 0 -m*(m+M)*g*L]; sys1=tf(num,den); kp=1; kd=1; ki=1;numPID=[kd kp ki]; denPID=[1 0];ctrc=tf(numPID,denPID); sys=feedback(sys1,ctrc);impulse(sys)title('Impulse response with kp=1 kd=1 ki=1')运行程序：%K P=100、K D=1、K I=10时M=1;m=0.5;L=0.3;g=9.8;I=0.015;num=[m*L];den=[(M+m)*I+M*m*L^2 0 -m*(m+M)*g*L];sys1=tf(num,den);kp=100;kd=1;ki=10;numPID=[kd kp ki];denPID=[1 0];ctrc=tf(numPID,denPID);sys=feedback(sys1,ctrc);impulse(sys)title('Impulse response with kp=100 kd=1 ki=10')再考虑小车位置时的控制仿真，此时运行程序：num=[0.889 0 -21.78];den=[1 0 -32.67 0 0];sys1=tf(num,den);kp=100;kd=50;ki=1;numPID=[kd kp ki];denPID=[1 0];ctrc=tf(numPID,denPID);sys=feedback(sys1,ctrc);impulse(sys)axis([0 3 0 60])控状态。
基于极点配置的倒立摆状态反馈控制器设计倒立摆系统全状态反馈模型图如下图示：要求设计控制器，使系统具有较短的调节时间(约4秒)和较小的超调(小0.05)。
