07s906蓄水池说明1.蓄水池根据上海市政工程设计研究院主编的04S803《圆形钢筋混凝土蓄水池》和05S804《矩形钢筋混凝土蓄水池》编制。
2.本图适用于民用建筑和一般工业建筑及城镇的给排水工程。
贮存常温无侵蚀性的水。
蓄水池一般用于下列情况：2.1净水厂及城市供水系统清水池。
2.2居住小区及民用建筑贮水池。
2.3工厂区：市政供水虽能满足一天的生产、生活用水量要求，但不能满足所需要的设计流量，则应按相关规范要求设置蓄水池。
2.4消防工程：市政管网不能满足工厂区、居住小区、建筑物消防供水要求时应设置消防水池。
2.5其他需要贮水的场合。
3.设计参数和基本要求3.1蓄水池池体3.11容积的确定蓄水池的有效容积应按下列要求确定，见表1.表1蓄水池有效贮水容积蓄水池的总容积包括有效贮水容积、池内结构（柱子、导流墙等）及抹面等所占容积、设计最低水位至池底的容积、设计最高水位至顶板底所占的容积。
水池的最高设计水位应根据进水管设置方式、防污染要求及安全超高等因素确定。
设计最低水位应根据池底积泥高度、泵吸水管喇叭口淹没深度及吸水管流速大小等因素确定。
图中所示容积为蓄水池的公称容积。
3.1.2蓄水池的材质、形状、尺寸和个数水池可采用多种材质，但埋地水池一般采用钢筋混凝土结构。
其平面尺寸应根据所处场地条件及结构经济合理确定，应尽量减少占地面积；水深不宜过浅，一般可为 3.5～4.5m。
本图集的埋地式钢筋混凝土蓄水池，有圆形、矩形和方形。
公称容积均有50m3、100m3、150m3、200m3、300m3、400m3、500m3、600m3、800m3、1000m3、1500m3和2000m3，共12个规格。
覆土厚度分为500mm 和1000mm两类。
地下水位允许高出底板面上的高度详见各种规格水池的总布置图。
净水厂的清水池其个数或分格数，一般不得少于2个，在有特殊措施能保证水要求时亦可建一个。
居住小区的蓄水池和建筑物内低位蓄水池宜分成基本相等的两个（格），容量超过1000m3应分成两格或分设两个，消防水池总容量超过500 m3时应分成两个。
广联达市政算量软件教程构筑物篇
第四章构筑物工程一、蓄水池（一）常见算量业务介绍通常情况下，所谓构筑物就是不具备、不包含或不提供人类居住功能的人工建造物，比如水塔、水池、过滤池、澄清池、沼气池等。
一般具备、包含或提供人类居住功能的人工建造物称为建筑物。
构筑物的称谓在给排水教科书中提得比较多。
需要说明的是这个定义不是绝对的。
在水利水电工程中就江河、渠道上的所有建造物都称为建筑物，比如水工建筑物。
而蓄水池是用人工材料修建、具有防渗作用的蓄水设施。
根据其地形和土质条件可以修建在地上或地下，即分为开敝式和封闭式两大类，按形状特点又可分为圆形和矩形两种，因建筑材料不同可分为：砖池、浆砌石池、混凝土池等。
蓄水池布置原则和水窖基本相同。
（二）计算软件处理本书将以《07S906给水排水构筑物设计选用图》中I-47页2000m3矩形蓄水池进行讲解。
（如图4.1.1）图4.1.11、轴网1)切换到“模块导航栏”轴网图层下，新建“正交轴网”；在“下开间”列表下，“添加”下面输入框中输入100点击添加（如图4.1.2），125*2点击添加，3900*7点击添加，125*2点击添加，100点击添加（如图4.1.3）图4.1.2图4.1.32)在“左进深”列表下，“添加”下面输入框中输入100点击添加，125*2点击添加，3900*5点击添加，125*2点击添加，100点击添加→点击“绘图”功能（如图4.1.4）→弹出“请输入角度”窗体（如图4.1.5），默认角度为0，直接点击“确认”即可。
图4.1.4图4.1.52、绘制底板1）首先查看图中底板厚度，为250mm（如图4.1.6）→切换到模块导航栏，“底板”图层下→在构件列表中新建底板构件，软件可以“新建异形点式底板”、“异形线式底板”，针对本工程，可以“新建面式底板”构件（如图4.1.7）→修改底板“厚度”为“250”（如图4.1.8）→根据工程实际情况修改材质、混凝土类型、标号图4.1.6图4.1.7图4.1.82）在工具栏中，选择“矩形”功能（如图4.1.9），按照功能提示信息，在轴网中绘制底板→指定第一个角点（如图4.1.10）→指定第对角点（如图4.1.11），底板绘制完成。

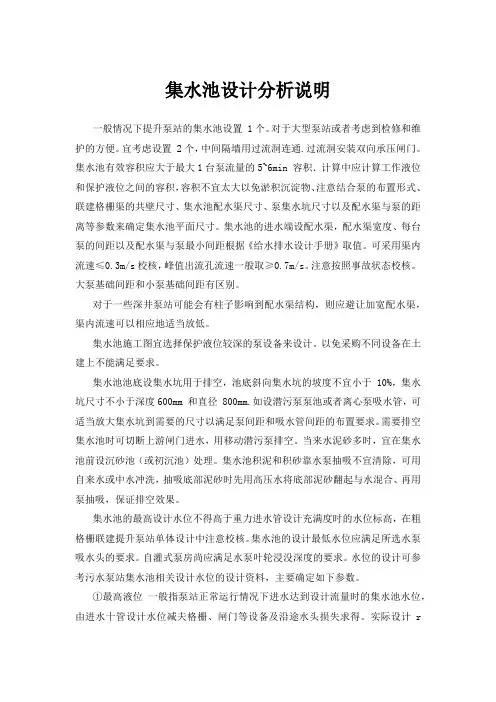

集水池设计分析说明
集水池设计分析说明一般情况下提升泵站的集水池设置 1个。
对于大型泵站或者考虑到检修和维护的方便。
宜考虑设置 2个，中间隔墙用过流洞连通.过流洞安装双向承压闸门。
集水池有效容积应大于最大1台泵流量的5~6min 容积．计算中应计算工作液位和保护液位之间的容积，容积不宜太大以免淤积沉淀物、注意结合泵的布置形式、联建格栅渠的共壁尺寸、集水池配水渠尺寸、泵集水坑尺寸以及配水渠与泵的距离等参数来确定集水池平面尺寸。
集水池的进水端设配水渠，配水渠宽度、每台泵的间距以及配水渠与泵最小间距根据《给水排水设计手册》取值。
可采用渠内流速≤0.3m/s校核，峰值出流孔流速一般取≥0.7m/s。
注意按照事故状态校核。
大泵基础间距和小泵基础间距有区别。
对于一些深井泵站可能会有柱子影响到配水渠结构，则应避让加宽配水渠，渠内流速可以相应地适当放低。
集水池施工图宜选择保护液位较深的泵设备来设计。
以免采购不同设备在土建上不能满足要求。
集水池池底设集水坑用于排空，池底斜向集水坑的坡度不宜小于 10%，集水坑尺寸不小于深度600mm 和直径 800mm.如设潜污泵泵池或者离心泵吸水管，可适当放大集水坑到需要的尺寸以满足泵间距和吸水管间距的布置要求。
需要排空集水池时可切断上游闸门进水，用移动潜污泵排空。
当来水泥砂多时，宜在集水池前设沉砂池（或初沉池）处理。
集水池积泥和积砂靠水泵抽吸不宜清除，可用自来水或中水冲洗，抽吸底部泥砂时先用高压水将底部泥砂翻起与水混合、再用泵抽吸，保证排空效果。
集水池的最高设计水位不得高于重力进水管设计充满度时的水位标高，在粗格栅联建提升泵站单体设计中注意校核。
集水池的设计最低水位应满足所选水泵吸水头的要求。
自灌式泵房尚应满足水泵叶轮浸没深度的要求。
水位的设计可参考污水泵站集水池相关设计水位的设计资料，主要确定如下参数。
①最高液位一般指泵站正常运行情况下进水达到设计流量时的集水池水位，由进水十管设计水位减夫格栅、闸门等设备及沿途水头损失求得。
07s906蓄水池说明
07s906蓄水池说明1.蓄水池根据上海市政工程设计研究院主编的04S803《圆形钢筋混凝土蓄水池》和05S804《矩形钢筋混凝土蓄水池》编制。
2.本图适用于民用建筑和一般工业建筑及城镇的给排水工程。
贮存常温无侵蚀性的水。
蓄水池一般用于下列情况：2.1净水厂及城市供水系统清水池。
2.2居住小区及民用建筑贮水池。
2.3工厂区：市政供水虽能满足一天的生产、生活用水量要求，但不能满足所需要的设计流量，则应按相关规范要求设置蓄水池。
2.4消防工程：市政管网不能满足工厂区、居住小区、建筑物消防供水要求时应设置消防水池。
2.5其他需要贮水的场合。
3.设计参数和基本要求3.1蓄水池池体3.11容积的确定蓄水池的有效容积应按下列要求确定，见表1.表1蓄水池有效贮水容积蓄水池的总容积包括有效贮水容积、池内结构（柱子、导流墙等）及抹面等所占容积、设计最低水位至池底的容积、设计最高水位至顶板底所占的容积。
水池的最高设计水位应根据进水管设置方式、防污染要求及安全超高等因素确定。
设计最低水位应根据池底积泥高度、泵吸水管喇叭口淹没深度及吸水管流速大小等因素确定。
图中所示容积为蓄水池的公称容积。
3.1.2蓄水池的材质、形状、尺寸和个数水池可采用多种材质，但埋地水池一般采用钢筋混凝土结构。
其平面尺寸应根据所处场地条件及结构经济合理确定，应尽量减少占地面积；水深不宜过浅，一般可为 3.5～4.5m。
本图集的埋地式钢筋混凝土蓄水池，有圆形、矩形和方形。
公称容积均有50m3、100m3、150m3、200m3、300m3、400m3、500m3、600m3、800m3、1000m3、1500m3和2000m3，共12个规格。
覆土厚度分为500mm 和1000mm两类。
地下水位允许高出底板面上的高度详见各种规格水池的总布置图。
净水厂的清水池其个数或分格数，一般不得少于2个，在有特殊措施能保证水要求时亦可建一个。
居住小区的蓄水池和建筑物内低位蓄水池宜分成基本相等的两个（格），容量超过1000m3应分成两格或分设两个，消防水池总容量超过500 m3时应分成两个。
清水池工艺设计
气等措施。
2 “图集说明”第3.2.1条有关内容：进、出水管的布置不应使水 流产生短路，一般设置在水池的不同侧，必要时应设置导流装置 （本图集≥300m3的圆形水池，≥150m3的方、矩形水池均设有导 流墙）。
3 “设计手册”第41页有关内容：为清洗水池时排水方便，在导 流墙底部，隔一定距离设置流水孔，流水孔底缘应与池底相平。 导流墙若砌至池顶，应在干弦范围的墙上设置通气孔，并使清 水池排气畅通。
清水池工艺设计
教师：冯 岩 市政工程系
第0页 /共60页
第1页 /共60页
讲课提纲
I 清水池概况及设计存在的疑问 II 清水池构造 III 清水池设计参数规定 IV 清水池设计计算 V 清水池设计案例
第2页 /共60页
I.清水池概况及设计中存在的疑问
第3页 /共60页
1 清水池-概况
作用
1. 调节第一、二 级泵房流量的 差额；
修建1个（应设超越清水池的管道）。
3 “图集说明”第3.1.2条有关内容：水深不宜过浅，一般可为 3.5~4.5m。
4 “图集说明”第3.1.2条有关内容：水池平面尺寸应根据所处场 地条件及结构经济合理确定，应尽量减少占地面积。
第13页/共60页
调节容量估算百分率
用水对象 大城市 中等城市 小城镇 工业企业用水
第11页/共60页
1 清水池设计参数-关于水池容积、水深及尺寸
水池容积
Wc W1 W2 W3 W4
式中 ；
W1 —— 调节容积，m3； W2 —— 消防贮水量，m3； W3 —— 水厂冲洗滤池和沉淀池排泥等生产用水，m3
W4 —— 安全贮量，m3。
清水池的有效容积，包括调节容积，消防贮水量和水厂 自用水的调节量。

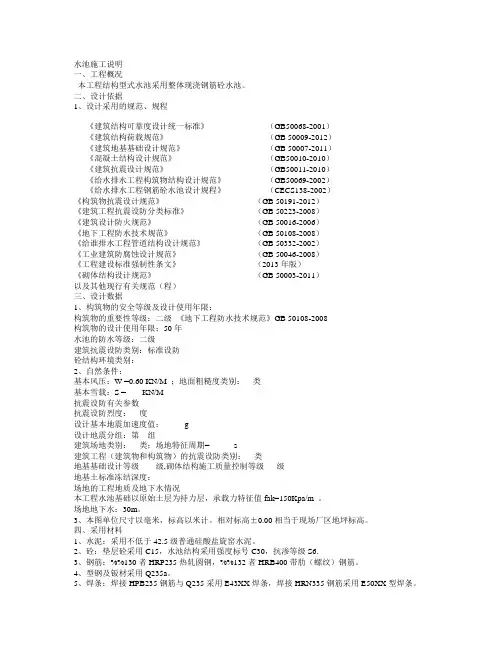

水池施工说明以及基础施工说明

水池施工说明一、工程概况本工程结构型式水池采用整体现浇钢筋砼水池。
二、设计依据1、设计采用的规范、规程《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑结构荷载规范》（GB 50009-2012）《建筑地基基础设计规范》（GB 50007-2011）《混凝土结构设计规范》（GB50010-2010）《建筑抗震设计规范》（GB50011-2010）《给水排水工程构筑物结构设计规范》（GB50069-2002）《给水排水工程钢筋砼水池设计规程》（CECS138-2002）《构筑物抗震设计规范》（GB 50191-2012）《建筑工程抗震设防分类标准》（GB 50223-2008）《建筑设计防火规范》（GB 50016-2006）《地下工程防水技术规范》（GB 50108-2008）《给谁排水工程管道结构设计规范》（GB 50332-2002）《工业建筑防腐蚀设计规范》（GB 50046-2008）《工程建设标准强制性条文》（2013年版）《砌体结构设计规范》（GB 50003-2011）以及其他现行有关规范（程）三、设计数据1、构筑物的安全等级及设计使用年限：构筑物的重要性等级：二级《地下工程防水技术规范》GB 50108-2008构筑物的设计使用年限：50年水池的防水等级：二级建筑抗震设防类别：标准设防砼结构环境类别：2、自然条件：基本风压：W =0.60 KN/M ；地面粗糙度类别：类基本雪载：S = KN/M抗震设防有关参数抗震设防烈度：度设计基本地震加速度值：g设计地震分组：第组建筑场地类别：类；场地特征周期= s建筑工程（建筑物和构筑物）的抗震设防类别：类地基基础设计等级级,砌体结构施工质量控制等级级地基土标准冻结深度：场地的工程地质及地下水情况本工程水池基础以原始土层为持力层，承载力特征值fak=150Kpa/m 。
场地地下水：30m。
3、本图单位尺寸以毫米，标高以米计。
相对标高±0.00相当于现场厂区地坪标高。
