变配电室通风计算
配电室通风空调方案
变配电室采用排风或空调计算和对、配电室基本情况变电室面积为288川，层高5m，无值班室。
变电室内设备如下：干式变压器1600kV・A 3台；高压开关柜5面；低压开关柜12面；低压电容补偿柜6面。
、室内外设计参数1. 送温度(夏季通风室室外计算温度)t s： 35 C；2. 排风温度(室内设计温度)t p : 40 C；3. 送排风温差△ t=5 C。
根据《35〜110KV变电所设计规范》继电器室、电力电容器室、蓄电池室及屋内配电装置室的夏季室温不宜超过40 C；《火力发电厂及变电所供暖通风设计手册》中布置有干式变压器的厂用配电装置室，设备厂家要求室温不高于40 C。
但是考虑安全及其他不可预见因素，室温宜控制在35 C以下。
三、排风风量计算比较估算法1.设备散热Q(kW):(1) 变压器：(《全国民用建筑工程设计技术措施》(暖通动力2009版)P60 Q pb=(1-叩)・纠•①• W=(0.0126~0.0152) - W (kW)式中n ——变压器效率，一般取0.98 ；n ――变压器负荷率，一般取0.70~0.95 ；①一一变压器功率因数，一般取0.90~0.95 ；W——变压器功率(kV・A)。
••• W=3< 1600=4800(kV・ A)•••取 Q pb=0.0126 -W=0.0126 - 4800=60.48(kW)(2) 高压开关柜一一高压开关柜损耗按200W/台(《工业与民用配电设计手册》)估算，共5面高压开关柜，则高压开关柜热损失Q i=1.0kW(3) 低压开关柜一一低压开关柜损耗按300W/台(《工业与民用配电设计手册》)估算，共12面低压开关柜，则低压开关柜热损失 Q3=3.6kW(4) 低压电容器柜——低压电容器柜损耗按4W/kvar (《工业与民用配电设计手册》)估算，则高压电容器柜热损失Q4=3X(4800 X0.35)=5.4 (kW)。
其余热损失忽略不计，则变电室总余热量为：刀 Q=Q pb+Q1+Q 3+Q 4=60.48+1.0+3.6+5.4=70.48 (kW)3.采用全面排风方式消除室内余热，排风量L A(m3/h):Q=(L/3600) • C p ・p p(tt s) (kW)式中Q——室内显热散热量(kW);C P――空气比热容，C p=1.01(kJ/kg);P 气密度，P =1.2(kg/m3);t p ――室内排风设计温度「C) ； (40 C)t s――送风温度(C )；要求室外送风温度要小于35 C••• Q=70.48 kW ，t s=35 C，t p=40 C，C p=1.005 kJ/kg ， p =1.2 kg/m3L=70.48*3600/[(40-35)(1.005*1.2)]•••总排风量 L B=42007.00(m3 /h)采用通风的特点：1.经济实惠、噪音较大。
地下室设备房通风量计算书(1)
设备散热量室外通风计算温度空气密度定压比热计算排风量设计排风量设计补风量面积层高换气次数排风量Q(kw)t w （℃）ρ(kg/m 3)C p (kj/kg.℃)L 1(m 3/h)m3/h m3/h m 2m ≥次/h m3/h 小学专用配电房15.031.5 1.2 1.0152425000400067.7 4.6851547581#专用变配电房25.031.5 1.2 1.01873690007200188 4.68515132121#公共变配电房30.031.5 1.2 1.0110483100008000151 4.68515106122#专变变配电房25.031.5 1.2 1.0187369000720086.2 4.6851560582#公共变配电房25.031.5 1.2 1.01873690007200151 4.68515106123#公共变配电房15.031.51.21.01524250004000605.685155117面积层高换气次数计算排风量设计排风量设计补风量m 2m ≥次/h m3/h m3/h m3/h水泵房30 3.84456500储油间3 3.8557100储藏间53.8119100变配电房消除余热通风量计算L 1=Q*3600/[C p *（t σ-t w )*ρ]注：设备散热量由电气专业提供。
房间名称换气次数法校核(配电室10~15次/h，变电室15~20次/h)4040404040房间名称室内最大允许温度t σ（℃）计算依据：1.民用建筑供暖通风与空气调节设计规范 GB50736-201240变配电室的通风，按09版暖通技术措施应符合下列要求：1、地面上的变配电室宜采用自然通风，当不能满足要求时应设机械通风；地下变配电室应设机械通风。
2、当设置机械通风时，气流宜由高低压配电区流向变压器区，再排出室外。
3、变配电室宜独立设置机械通风。
变压器发热量Q(kW)为：Q=(1-n1)·n2·n3·W 式中n1——变压器效率，一般取0.98；n2——变压负荷率，一般取0.70～0.80；n3——变压器功率因数，一般取0.90～0.95；W ——变压器功率（kV·A）低压柜热量高压柜热量散热量(Kw)0.4kw/台1kw/台设计参考7.940.3kw/台0.9kw/台施耐德10.0812.6015.751250800变压器功率(kV·A)变压器发热量计算1000630变配电房发热量计算参考。
变配电通风计算
变压器功率 N kV.A 1600 变压器发热量Qs Qs kW 24.32 空气比热 c KJ/(kg·k) 1.01 室外通风计算温度 tw ℃ 28 室内设计温度 tn ℃ 35
使用说明： 1：本计算表格是参照《全国民用建筑工程设计技术措施》2009版 编制而成。 2：计算过程所用到的基本公式包括： 变压器发热量 Q=(1-η 1)*η 2*η 1*Φ *W η 1—变压器效率，一般取0.98 η 2—变压器负荷率，一般取0.7~0.8 Φ —变压器功率因素，一般取0.9~0.95 W—变压器功率（KV.A） 3.表格中， 需要强电专业提资 查手册《空气调节设计手册》第二版 P4—P19页，得出设计城市夏季通风温度 变配电室排风温度宜≤40℃，具体数值根据强电专业要求 此项用于校核设计，一般资料不全时，变配电室换气次数为8次/h
计算
通风量 Gs m3/h 10320 170 6 10.1 机房面积 m2 层高 m 折合换气次数 次/h
19页，得出设计城市夏季通风温度 强电专业要求
风量计算

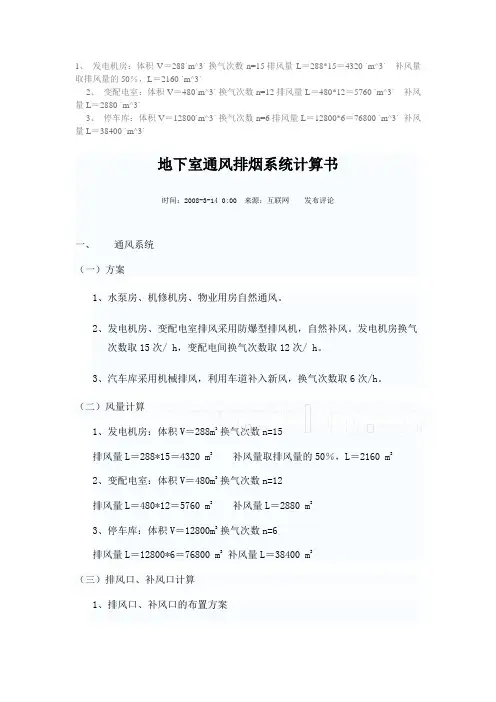

1、发电机房：体积V＝288`m^3` 换气次数n=15 排风量L＝288*15＝4320 `m^3` 补风量取排风量的50％，L＝2160 `m^3`2、变配电室：体积V＝480`m^3` 换气次数n=12 排风量L＝480*12＝5760 `m^3` 补风量L＝2880 `m^3`3、停车库：体积V＝12800`m^3` 换气次数n=6 排风量L＝12800*6＝76800 `m^3` 补风量L＝38400 `m^3`地下室通风排烟系统计算书时间：2008-3-14 0:00 来源：互联网发布评论一、通风系统（一）方案1、水泵房、机修机房、物业用房自然通风。
2、发电机房、变配电室排风采用防爆型排风机，自然补风。
发电机房换气次数取15次/ h，变配电间换气次数取12次/ h。
3、汽车库采用机械排风，利用车道补入新风，换气次数取6次/h。
（三）排风口、补风口计算1、排风口、补风口的布置方案排风口靠近污染源，另一侧布置补风口，使室内气流组织最为合理。
均采取自然补风方式。
2、排风口的选择a.发电机房和变配电室待发电机房平面图布置确定后，结合发电机技术参数详细计算后再确定b.车库设置两套排风系统，各8个排风口，每个风口的风量：38400/8=4800m3/h（四）阻力计算车库排风系统=107.65*(1+1.3)=248Pa其中：△P1-8—各管段摩擦阻力K—局部阻力与摩擦阻力的比值，取1.2△P—最不利回路阻力降，Pa（五）排风机选择计算漏风量取8％，压力损失附加10％L＝38400*1.08＝41472m3/hH＝248*1.1＝273Pa选择风量41472 m3/h，风压273 Pa排风机两台二、排烟系统（一）方案1、车库设机械排烟系统，排烟风机的排烟量按换气次数6次/h计算确定。
2、进风系统采用自然补风方式，补风量为排烟量的50％。
（二）风量计算相关计算同通风系统计算，选择两台排烟量41472 m3/h，风压273 Pa排烟风机。
变配电室通风计算
变配电室通风计算变配电房通风是为了确保变配电设备的正常运行和操作人员的安全，通过通风可以有效地降低变配电房内的温度和湿度，排除室内的有害气体和污染物，提供一个舒适、安全的工作环境。
变配电房通风的计算主要包括通风量和风速的计算。
首先需要确定变配电房的有效体积，该体积一般为变配电房的实际容积减去设备占据的体积，此为变配电房的实际使用体积。
接下来，根据变配电房的实际使用情况、环境温度和湿度等因素，确定变配电房的设计通风量。
变配电房通风量的计算可以采用热平衡计算方法。
首先，确定变配电房内热量的产生和散发，包括设备的功耗、照明灯具的热量、人员的新陈代谢热量等。
然后，根据变配电房室内外的温度差和热传导的传热系数，计算出传导热量。
最后，根据设计要求的室内温度和湿度，计算出变配电房的设计通风量。
通风量的计算可以采用以下公式：Q=V×n其中，Q为通风量，单位为立方米/小时；V为变配电房的有效体积，单位为立方米；n为换气次数，一般取5-15次/小时，根据变配电房的使用情况和设计要求进行确定。
变配电房的风速计算主要考虑风通道的设计，确保通风风速不低于0.2m/s，以保证空气流通和换气效果。
风速的计算可以采用以下公式：v=Q/A其中，v为风速，单位为米/秒；Q为通风量，单位为立方米/小时；A 为通风口的有效面积，单位为平方米。
在进行变配电房通风计算时，还需要考虑通风设备的选择和布置。
一般来说，变配电房通风设备可以选择风机、排风扇等，根据变配电房的具体情况和所需通风量进行选择。
通风设备的布置应保证通风风道畅通，避免出现死角和堵塞。
总之，变配电房通风计算是确保变配电设备安全运行和操作人员健康的重要环节。
通过正确的计算方法和设备选择，可以提供一个舒适、安全的变配电房工作环境。
入楼变配电室条件：
入楼变配电室设计条件：1．位置及建筑要求1.1配电室一般应考虑建在首层或地下一层，配电室可与汽车库等同层建设。
1.2考虑到电力设备的噪声等影响，配电室的上方不应是居民住宅，有条件时应适当远离居民住宅。
1.3配电室不得位于卫生间、浴室或其他经常积水的下方，且不宜与上述场所相贴邻。
配电室上层建筑的地面须作防水处理。
电缆夹层底板不应低于同层建筑的底板，以避免形成积水区域。
1.4配电室层高不宜小于3.5米，梁下高度不得小于3米。
电缆夹层层高不得小于2.1米。
人孔靠墙设置，开孔尺寸为0.7x0.7米，在夹层顶板上面0.3米处分别加两步爬梯。
1.5配电室运输设备的大门尺寸为通扇门，宽1.8米，高2.5米。
通扇门内加上、下明门闩，门外侧加横向明门闩。
大门内侧设置防止小动物进入配电室的活动挡板。
1.6配电室所在的防火分区须有人行通道通向地面。
2．电气设备荷载：变压器单台4.5吨，共9吨；高压柜每面200千克，共2吨；低压柜每面600千克，共6吨；设备总重量按17吨考虑。
3.通风要求：3.1由于配电室设在地下，通风不良，所以须设置强制通风装置；3.2配电室内设备发热量按15千瓦考虑，设置进风和排风装置，进风按30℃，排风按40℃计算通风量,换气量按8次/小时考虑；3.3配电室在夹层内也应分别设置排风装置，换气量按8次/小时考虑，排风口气体泄露问题）；应靠近高压开关柜洞口下方（考虑开关柜SF63.4配电室内的通风装置均能在配电室内进行操作和控制。
4.照明要求：4.1配电室须配备应急照明设备，应急照明设备须维持0.5~1小时事故方式下的运行，应急照明设备的开启采用手动控制方式；4.2高、低柜前照明灯与柜之间的水平距离应大于0.5米；4.3在变压器、高、低压柜及母线桥上方不得布置灯具；4.4吊灯灯具不应采用吊链和软线安装；4.5电缆夹层照明由220伏/36伏安全变压器供电（安全变压器不得安装在夹层内）；4.6照明箱不得向配电室以外的负荷供电；4.6照明箱电源由低压母联柜（106柜）供电；4.7设备间每面墙安装至少2个电源插座5.消防要求：5.1配电室向外开启的门均为甲级防火门；1、配电室须有独立的防火分区，设置可靠的灭火设备；2、消防系统应与建筑物同时设计。
地下室通风量计算
地下室通风量计算1）水泵房L=AHn A-面积 H-层高 n-换气次数（7）L=190*4.1*7=4522 m 3/hLs=50%*L=2261m 3/h排风机选一台YT35G-5型轴流风机L=5751m3/h ，全压：133Pa 转速：1450rpm N=0.37KW 。
耗功率：0.28送风机选一台YT35G-4型轴流风机L=3215m3/h ，全压：141Pa 转速：1450rpm N=0.18KW 。
耗功率：0.282）汽车库L=Nn N-停车数量 n-换气次数（400m3/辆车）L=42*400=16800m 3/hL=AHn A-面积 H-层高 n-换气次数（4）Ly= AH6=1069*4.8*6=30787 m 3/hLs=50%*L=15394m 3/h排风兼排烟风机选W-X-9型双速风机L=30838/20422m3/h ，全压：580/302Pa 转速：1450/960rpm N=12/4KW 一台。
耗功率：0.28送风机选一台YT35G-7.1型轴流风机L=17316m3/h ，全压：268Pa 转速：1450rpm N=2.2KW 。
耗功率：0.283)配电室L=AHn A-面积 H-层高 n-换气次数（7）L=142*4.5*7=4473 m 3/h事故排风L=AHn A-面积 H-层高 n-换气次数（12） L=142*4.5*12=7668 m 3/hLs=50%*L=2232m 3/h排风机选一台W-X-5型轴流风机L=8632/4516m3/h ，全压：620/155Pa 转速：2900/1450rpm N=3/0.55KW 。
耗功率：0.28送风机选一台YT35G-4型轴流风机L=3215m3/h ，全压：141Pa 转速：1450rpm N=0.18KW 。
耗功率：0.28正压送风计算1.前室正压送风量计算：10.8273600 1.25b y L f P =∆⨯⨯ 25()P Pa ∆= b=2 f=0.03*19=0.57 L=0.827*0.57*251/2*1.25*3600=12688m 3/h选型号：YX-7 L=18865m3/h 全压：460Pa N=3KW 耗功率为：0.3。
配电室空调通风的设计
配电室空调通风的设计配电室是化工厂常设的车间，本文分析了配电室内各类电气设备的散热量，并且根据地域差异以及配电室内各装置布置，进行了排除余热量所需通风量的计算，重点探讨了配电室冷却降温的几种方案，为今后的设计工作提供了参考。
一、引言配电室是化工厂常设的车间，在配电室中常含有干式变压器、电容器、变频器等在运行过程中散发出大量热量的设备，为了保证这些设备在一年中任何季节均能在额定负荷下安全运行和有正常的使用寿命，就要求其环境温度不超过40，为了保证足够的安全裕量和工作人员进出时的卫生要求，一般按其环境温度不超过35考虑。
一般来说，配电室宜以自然通风为主，夏季室内温度不宜超过35。
当自然通风不能满足要求时，应设置机械通风或空调。
通常设计人员一般采用换气次数法来确定其通风量，但是这种估算方法并不科学，易造成通风能力与实际情况不相匹配的问题，这就需要我们根据地域差异以及配电室内各设备布置及其发热量来计算为了消除室内余热所需具体通风量（配电室的夏季通风量，应按排除余热量计算确定），然后再确定冷却降温的方案，当通风不能满足要求或通风成本较高时，就需要通过设置空调来达到冷却降温的目的。
二、电气设备发热量确定一般来说，由于发热引起的设备损耗可以由电气专业在生产厂家技术资料上查到并提供给暖通专业，在无具体发热量时，各设备热损耗可按下述方法进行估算。
除设备散热外，还应考虑通过围护结构传入室内的热量及距墙范围内的地面传热形成的显热负荷，由于配电室内人员流动较少，并且设备无散湿量，故配电室内冷负荷计算以消除房间余热为主进行考虑。
三、方案分析前面已经提到，配电室的冷却降温方案设计需要根据地域差异以及配电室内散热量来确定，下面就根据不同情况进行分析。
1.自然通风实践证明，对于需要排除余热的场所，自然通风是一种效果良好、经济可靠的通风方式，是应首先考虑的设计原则。
天窗和屋顶通风器是最常见的自然通风装置。
因此当配电室内发热量较小，对于最冷月平均温度0～13，最热月平均温度18～25（即进风温度为25及以下）的温和地区，利用自然通风就能排除配电室内全部发热量。
暖通专业常用计算内容计算方法电算表汇总和使用
暖通专业常用计算内容计算方法电算表汇总和使用采暖计算1、冬季采暖房间耗热量计算根据采暖房间性质（建筑高度、应采用的冷风渗透计算方法），采用计算共享库3.1中对应表格，计算房间围护结构传热系数和房间耗热量。
冬季采暖房间耗热量计算表内容和适应范围表1：K值计算表2：按单位面积换气量计算的房间热负荷（简称“换气法”）适用于人员长期停留、一般层高且采用自然通风、约20层及其以下建筑的房间，或更高层建筑的较高层房间和处于下层但考虑房间面积和朝向等因素冷风渗透量渗透法不会大于换气法的房间。
例如住宅户内房间、单宿、办公室等。
表3：多层建筑采用缝隙法计算的房间热负荷（简称：“多层缝隙法”）冷风渗透量采用门窗缝隙渗透量法，但忽略热压影响、只考虑风压。
适用于18m及其以下建筑，人员不长期停留（包括值班采暖）的房间和大空间。
表4：高层建筑采用缝隙法计算的房间热负荷（简称：“高层缝隙法”）适用的建筑物：超过18m；房间特征：同表3表5：采用缝隙法和换气法比较计算房间热负荷（简称：“高层比较法”）需满足换气卫生要求且超过20层的高层建筑的最底若干层中，有可能冷风渗透量渗透法大于换气法（例如住宅朝向较差的厨房卫生间），需比较后采用较大值的采暖房间。
2、采暖系统水力计算（专题）3、室外供热管网水力计算（专题）采暖循环泵等设备选择计算1.循环泵总流量按下式计算：Gn＝0.86k1•Qr/(tg－th)式中Gn——采暖循环泵总流量（m3/h）；Qr——总供热量（KW）；k1——热网损失附加系数，k1＝1.05～1.1；tg 、th——供回水温度（℃）。
循环泵扬程按下式计算：Hn =1.1（H1+H2+H3+H4）式中Hn——采暖循环泵扬程（m）；H1——热水锅炉或换热器的水流压力降（m），由锅炉或换热器制造厂提供（估算时5.6MW以下的强制循环热水锅炉可取H1＝8～15m，换热器可取3～8m）；H2——锅炉房或热交换间内循环水管道系统的阻力（m），用计算共享库5.1进行计算（估算时根据系统大小可取H2＝5～10 m）；H3——锅炉房或热交换间至最不利用户供回水管的阻力（m）（4.3的计算结果）；H4——最不利用户内部系统的阻力（m）（4.2的计算结果）。
加压送风量排烟量计算
加压送风量排烟量计算根据新版防排烟规范，加压送风量和排烟量的计算涉及到建筑物的使用性质、建筑面积、人员数量、楼层高度和应急疏散等因素。
下面将详细介绍加压送风量和排烟量的计算方法。
一、加压送风量计算：1.使用性质和建筑面积：根据建筑物的使用性质和建筑面积可以确定加压送风量的基准值。
具体数值可参考新版防排烟规范中的相关标准。
2.人员数量：根据建筑物的使用性质以及人员密集场所的流通能力，可以确定需要提供给人员的空气量。
一般情况下，每人每时需要提供的空气量为55m³/h。
3.楼层高度：根据楼层高度可以确定所需的加压送风量。
一般情况下，楼层高度每增加3米，所需的加压送风量增加20%。
4.应急疏散：根据应急疏散通道的长度和宽度，可以确定所需的加压送风量。
通道长度每增加1米，所需的加压送风量增加1m³/h。
根据以上因素的综合考虑，可以计算出具体的加压送风量。
二、排烟量计算：排烟量是指在火灾发生时，排除烟气并保持疏散通道内能见度的风量。
1.使用性质和建筑面积：根据建筑物的使用性质和建筑面积，可以确定排烟量的基准值。
具体数值可参考新版防排烟规范中的相关标准。
2.烟气产生速率：根据火灾发生时烟气的产生速率可以确定排烟量。
一般情况下，每平方米建筑面积所产生的烟气量为0.4m³/s。
3.疏散通道尺寸：根据疏散通道的长度和宽度，可以确定所需的排烟量。
疏散通道的宽度每增加1米，排烟量增加0.05m³/s。
4.烟气密度：根据烟气的密度可以确定排烟量。
一般情况下，烟气密度为1.2kg/m³。
根据以上因素的综合考虑，可以计算出具体的排烟量。
需要注意的是，以上计算方法只是给出了一般的计算规则和方法，具体的计算还需要根据建筑物的具体情况和相关规范进行综合考虑。
在实际工程设计中，需要由专业的工程师进行详细的计算和设计。
柴油发电机房、变配电室通风计算表
表6-5 柴油机工作时的散热量系数h1值
4.2发电机的散热量
Q2=P*（1/h2-1）
P=400kW发电机的额定输出功率
h2=90%发电机的效率，通常为80%～94%
Q2=44.44kW
4.3对Q1+Q2的修正
当柴油机工作地点的大气压不是标准大气压或相对湿度大、温度高时，柴油机的输出功率会发生变化，需修正
修正系数b可查《防空地下室设计手册：暖通、给水排水、电气分册_2005》附表5-1得出，详细计算过程见4.7。
4.4排烟管散热量Q3
D=0.46m排烟管保温外径，m
d=0.3m排烟管道外径，m
l=0.053W/(m.℃)保温材料的导热系数，W/(m。
℃)，矿渣棉制品保温，l=0.053W/(m。
℃)
a=11.63W/m2.℃保温管道外表面材料向四周空气的放热系数，W/m2.℃，一般取11.63W/m2.℃
ty=350℃排烟管外壁面温度，℃，一般取300～400℃；烟气温度：540
tn=38℃电站机房内的空气温度，℃，一般取35～40℃；
l=16m保温排烟管在机房内架空敷设的长度，m
qc=232.18W/m
Q3=qc*l
Q3= 3.71kW
注：保温层外表面温度校核见第八部分。
4.5柴油机废热水热量。
配电室通风技改修改
配电室通风降温方案国内目前大中型厂房建筑的变配电机房常设置在建筑物的地下或地面层，配电柜及变压器发热量较大（一般为变压器功率的1.26%～1.52%），需设置机械通风消除室内余热。
从节能角度变配电机房设计室温不宜太低，以充分利用室外新风作冷源，一般设定在电气设备能够正常工作的37～45℃。
实际运行中，配电室内温度基本上都在40-50度，过高的运行温度会增加变配电设备的故障率由于昆明地区常年平均温度在18-20度，就算到了4-5月份室外温度最高也就是29度，因此可以大幅度利用室外新风来变换配电室内高温空气，按照（夏季通风室外计算温度），及配电室，变压器大负荷运行长时间运行后，室内温度会高于设计温度，为保证变压器等电气设备正常工作允许的环境温度，可以采用风机正压送风，负压抽风的强制对流方式消除室内余热。
变配电机房风机耗能量相对制冷机组要小50%左右，在环境温度相对较低的昆明地区，应该为通风降温的首选方案。
本方案为变配电机房通风空调常用方案、优先选用室外新风不经过降温处理，设送、排风机通风。
根据实际情况考虑方案如下：墙面或窗户设送排风机，此种方式如果设计风量足够的话，会有非常好的通风效果，由于室外温度通常比室内温度低，大量的室外新风流动带走了室内高温空气实际上也达到了降温的目的，在实际运转过程中如果降温效果还不够理想，可在正压送风侧灵活增加制冷机组，作为辅助降温，（室内温度控制机组开停）。
并在进风口增加新风过滤组，滤出新风当中的灰份或腐蚀性气体。
过滤组为可更换或清洗方式，减少运行成本。
排风机送风机车间地面综上所述，变配电机房通风技改原则如下：1）变配电机房室内最高设计温度应该也允许高于室外通风温度，且应优先选用室外新风不经过降温处理的机械通风方式消除室内余热。
2）当条件确实不能满足机械通风降温时，可以在风道上增加制冷机组对空气进行降温冷却，“应以降温为主，制冷机组尽量干工况运行”，平面图及风路流向见附件具体施工情况一、I期DAP 低压配电室制冷系统技改施工情况具体施工方案内墙破洞安装1台轴流风机所增设的风机的规格型号为：风量为：14000m3/h，功率为：4KW，压力：860pa，根据此型号进行破洞，安装的风机因功率较大，需要配备独立的电源开关柜。
变电所通风设计计算
通风量按消除室内设备的散热量进行计算，进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1.53kW，负载损耗7.5kW（75℃），散热量应该按照空载损耗加上负载损耗进行计算，也就是9.03kW，配电柜散热量我在《工业与民用配电设计手册》（第三版）P104查到了，如下：高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2*1800Kvar*3W/Kvar=10800W3.主控室：8台*300W/台=2400W4.变压器室：16.14kW5.低压室：10台*300W/台=3000W；4*300Kvar*4W/Kvar=4800W自然通风量：1.高压配电室：4.8*3600/（10*1.127）=1533m3/h2.电容器室：10.8*3600/（10*1.127）=3227m3/h3.主控室：2.4*3600/（10*1.127）=717m3/h4.变压器室：16.14*3600/（10*1.127）=4822m3/h5.低压室：7.8*3600/（10*1.127）=2330m3/h换气次数：1.高压配电室：30.57*5.76*5=880.4m3，12次，10565m3/h2.电容器室：13.05*5.76*5=451m3，12次，5412m3/h3.主控室：12.72*6.16*5=392m3，5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72*6.16*5=392m3，3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2.电容器室：5412+3227=8639m3/h3.主控室：1960+717=2677m3/h，4.变压器室：1562+4822=6384m3/h5.低压室：1176+2330=3506m3/h配套进排风设施：1.高压配电室：进风百叶窗面积12098/（3.5*3600*0.5）=1.92m2，0.5的遮挡系数，轴流风机设两台，考虑10%富余量，得Q=6654m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.2.电容器室：进风百叶窗面积8639/（3.5*3600*0.5）=1.37m2，轴流风机设1台，考虑10%富余量，得Q=9503m3/h，选型T35-11No.4.5，Q=8867-11396m3/h,N=3kW.3.主控室：进风百叶窗面积2677/（3.5*3600*0.5）=0.43m24.变压器室：进风百叶窗面积6384/（3.5*3600*0.5）=1.01m2，轴流风机设1台，考虑10%富余量，得Q=7022m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.5.低压室：进风百叶窗面积3506/（3.5*3600*0.5）=0.56m2，轴流风机设1台，考虑10%富余量，得Q=3857m3/h，选型T35-11No.3.55，Q=4353-5595m3/h,N=1.1kW.。
柴油发电机房、变配电房通风计算(含人防)
式中：n=1450i=4t=0.5k l =0.85ηv=0.85Vn=0.2则：Lr=29580式中：Lr=1400Ne=200式中：Lj=5600Ne=200q=28Lj—水冷时排除有害气体的进风量(m 3/h)Ne—柴油机的额定功率(kW)q—排除有害气体的进风标准[m3/(kW·h)]按排除有害气体低于允许浓度确定进风量(m 3/h)：有害气体名称一氧化碳CO 缺少参数，按防空地下室设计规范中给出的柴油机燃烧空气量，柴油机额定功率7m 3/(kW·h)计算，即：Lr—柴油机燃烧空气量(m 3/h)Ne—柴油机的额定功率(kW)2，柴油机发电机房和附属房间的换气量(1)柴油发电机房为水冷时丙烯醛(败酯醛)最大允许浓度(mg/m 3)300.3表6—1 柴油发电机房内有害气体允许浓度柴油发电机房通风1，柴油机燃烧空气量：n—柴油机转数(rpm)；i—柴油机汽缸数；(rpm)t—柴油机冲程系数(四冲程柴油机的t值为0.5)；k l —柴油机结构特点的空气流量系数；四冲程非增压柴油机k l =ηv；四冲程增压柴油机k l =(1.1~1.2)ηv；Vn—柴油机每只汽缸的工作容积(m 3)。
ηv —汽缸吸气效率；四冲程非增压柴油机，ηv=0.75~0.90(一般0.85)；四冲程增压柴油机；ηv≈1.0；式中：Lj=53546.4Σqyu=54.08186tn=35tw=32c= 1.01ρ=1.2式中：4.541.872000.23则Q1=36.402kW式中：2000.92Lj—风冷时排除有害气体的进同量 (m 3/h)P—发电机额定输出功率 (kW)η2—发电效率(%)。
通常为80%~94%。
对于国产135、160、250系列柴油机的进风标准：当排烟管为架空敷设时，按13.6~20.4m 3/(kW·h)计算；当排烟管沿地沟敷设时，按27.2~34m 3/(kW·h)计算；增压柴油机安装增压数计算；通常可取经验数据q≥20m 3/(kW·h)。
变压器房通风规范
变压器房通风规范篇一：配电室门窗消防规范要求关于配电室的门根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计规范》JGJ 16-2008 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。
配变电所《全国民用建筑工程设计技术措施》---电气专业3.3.2第13条配电室内通道应畅通无阻，不得设门槛。
3.3.2第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。
3.3.2第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为1.0~1.5m,宽度不小于0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于1.8m。
3.9.1配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸。
10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。
变电所通风设计计算
通风量按消除室内设备的散热量进行计算,进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1。
53kW，负载损耗7。
5kW（75℃)，散热量应该按照空载损耗加上负载损耗进行计算，也就是9。
03kW，配电柜散热量我在《工业与民用配电设计手册》(第三版）P104查到了，如下:高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2＊1800Kvar*3W/Kvar=10800W3.主控室:8台＊300W/台=2400W4.变压器室:16。
14kW5.低压室：10台*300W/台=3000W；4*300Kvar＊4W/Kvar=4800W自然通风量：1。
高压配电室:4.8＊3600/（10＊1。
127）=1533m3/h2.电容器室：10。
8＊3600/（10＊1。
127）=3227m3/h3。
主控室：2.4＊3600/（10*1.127）=717m3/h4.变压器室：16。
14＊3600/（10＊1。
127）=4822m3/h5.低压室:7.8*3600/(10*1.127)=2330m3/h换气次数:1。
高压配电室:30。
57*5.76＊5=880.4m3，12次，10565m3/h2。
电容器室:13.05＊5.76＊5=451m3,12次，5412m3/h3。
主控室：12.72＊6.16＊5=392m3,5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72＊6.16*5=392m3,3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2。
浅谈变配电室降温方式
浅谈变配电室降温方式摘要：变配电室是供配电系统的核心，在供配电系统中占有十分特殊的重要地位。
变配电室主要功能是将高压电通过一系列的设备降压至用户所需电压并进行电能分配的电气机房。
在一栋建筑中，变配电室犹如心脏一样，为整个建筑提供动力。
在实际工作中，确保变配电室的设备在合适的温度和湿度的条件下运行显得尤为重要。
在变配电机房内，设备散热量大，基本无散湿量，要想保证这些设备运行状态良好，必须保证变配电室的室内温度满足设备的使用要求。
为消除室内大量余热，控制室内温度，应根据项目实际情况采用适当的通风空调方案。
在实际设计中，因建筑物不同，应根据实际情况进行合理分析，在满足经济性合理性的同时选择合理的变配电室降温方式。
在实际运行中，如果降温方式不合理，会造成室内温度不合适，影响配电室运行。
现就几种常用的降温方式进行以下论述。
关键词：变配电室；降温；方案1 变配电室选择降温方案注意要点变配电室常作为建筑的附属部分，常设在地下、地上、半地下。
由于受建筑层高及建筑实际布局的影响，往往会出现使用机房面积紧张、层高不够、气流短路、室内温度偏高等各种问题。
在进行变配电室通风设计时，应根据现场实际情况，充分考虑，且应避免以下问题：1）在计算变配电室实际散热负荷时，应通过理论计算，避免实际计算与估算偏差较大；2）在前期与建筑结构等配合方案时，应充分考虑平面布局，处理好室外送风与取风口之间的关系，避免室外气流短路，同时注意室内气流死角。
在变配电室内经常会散发有毒有害气体，如气流组织设置不当，死角区域会积聚有毒有害气体。
3）有些变配电室内设置气体灭火设施，通风系统需考虑灾后排风问题，气体灭火比空气重，气灭后会积聚在地面附近，灾后排风排风口需设置距地0.30m 处。
4）送风机处应设置空气过滤装置，常在进风口处设初效过滤器。
5）同时要考虑当地的特殊要求，如北京地区要求夹层单设排风机。
在充分考虑各方面影响时候，应以计算为准，避免估算指标与实际运行情况差别太大。
