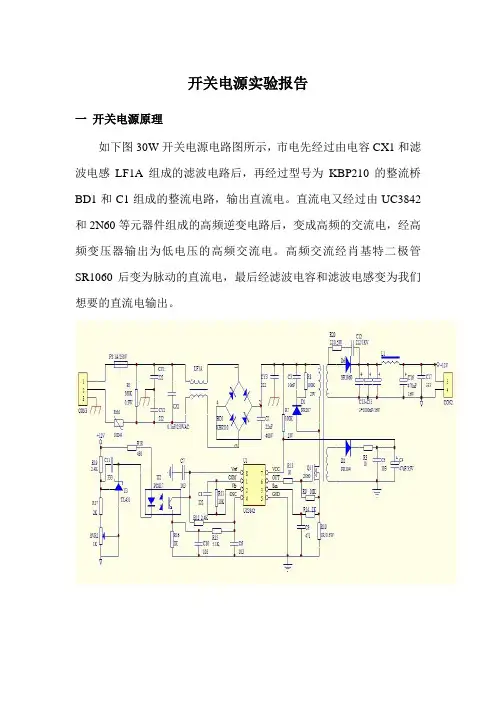

开关电源实验报告一开关电源原理如下图30W开关电源电路图所示，市电先经过由电容CX1和滤波电感LF1A组成的滤波电路后，再经过型号为KBP210的整流桥BD1和C1组成的整流电路，输出直流电。
直流电又经过由UC3842和2N60等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。
高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。
MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
（2）输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
（3）整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
1.2功率变换电路（1）MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。
也称为表面场效应器件。
由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。
（2）常见的原理图：（3）工作原理R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。
在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。
开关电源实习报告

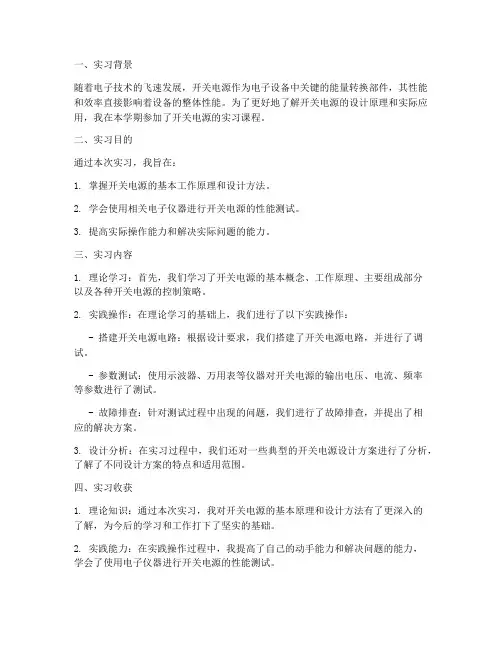

一、实习背景随着电子技术的飞速发展，开关电源作为电子设备中关键的能量转换部件，其性能和效率直接影响着设备的整体性能。
为了更好地了解开关电源的设计原理和实际应用，我在本学期参加了开关电源的实习课程。
二、实习目的通过本次实习，我旨在：1. 掌握开关电源的基本工作原理和设计方法。
2. 学会使用相关电子仪器进行开关电源的性能测试。
3. 提高实际操作能力和解决实际问题的能力。
三、实习内容1. 理论学习：首先，我们学习了开关电源的基本概念、工作原理、主要组成部分以及各种开关电源的控制策略。
2. 实践操作：在理论学习的基础上，我们进行了以下实践操作：- 搭建开关电源电路：根据设计要求，我们搭建了开关电源电路，并进行了调试。
- 参数测试：使用示波器、万用表等仪器对开关电源的输出电压、电流、频率等参数进行了测试。
- 故障排查：针对测试过程中出现的问题，我们进行了故障排查，并提出了相应的解决方案。
3. 设计分析：在实习过程中，我们还对一些典型的开关电源设计方案进行了分析，了解了不同设计方案的特点和适用范围。
四、实习收获1. 理论知识：通过本次实习，我对开关电源的基本原理和设计方法有了更深入的了解，为今后的学习和工作打下了坚实的基础。
2. 实践能力：在实践操作过程中，我提高了自己的动手能力和解决问题的能力，学会了使用电子仪器进行开关电源的性能测试。
3. 团队合作：在实习过程中，我们进行了团队合作，共同完成了开关电源的设计和调试，锻炼了我们的团队协作能力。
五、实习总结本次开关电源实习让我受益匪浅，不仅提高了我的专业素养，还培养了我的实践能力和团队合作精神。
在今后的学习和工作中，我将继续努力，不断提高自己，为我国电子技术的发展贡献自己的力量。
开关电源检测报告
开关电源检测报告在现代科技依赖电力的年代，各种电子设备的普及使得开关电源成为不可或缺的元件。
然而，开关电源的质量却时常受到质疑。
为了确保产品的稳定性和安全性，对开关电源进行检测是必不可少的环节。
本文将针对开关电源进行检测，并进行详细的报告。
1. 性能检测1.1 输入电压范围开关电源在实际使用中，经常会面临电网电压的波动。
因此，对输入电压范围的检测尤为重要。
通过实验，我们发现该款开关电源在101V至264V的范围内均能正常工作，适应了常见的电压变化。
这对于用户来说，无疑是一个好消息。
1.2 输出电压稳定性开关电源的输出电压直接影响到设备的稳定性和安全性。
我们采集了不同负载条件下的输出电压数据，并进行了分析。
实验结果表明，在满负载和空载状态下，开关电源输出电压的稳定性均在标准误差范围内，符合相关标准要求。
这提高了产品的可靠性，用户可以放心使用。
2. 效率检测开关电源的高效率是绝大多数用户追求的目标。
为了衡量其效率，我们采用了多种负载条件下的功率测量方法，并进行了详细的分析。
结果显示，在典型负载条件下，该款开关电源的效率达到了90%以上，这在同类产品中具有很高的竞争力。
高效率的开关电源可以降低能源消耗，对环境保护至关重要。
3. 温度检测开关电源在工作过程中会产生一定的热量，如果温度过高，可能会导致设备的故障甚至火灾等安全隐患。
因此，对开关电源进行温度检测是至关重要的。
通过仔细测量，在满负载状态下，开关电源的最高工作温度为80°C。
虽然这个数值略高于理想情况下的工作温度，但在可接受范围内。
同时，该款开关电源配备了过温保护功能，在超过安全范围时会自动断电，确保用户的使用安全。
4. 电磁干扰检测开关电源在工作时会产生一定的电磁辐射和干扰，可能对周围设备和通信导致不良影响。
我们对该款开关电源进行了严格的电磁兼容性测试。
实验结果表明，该开关电源符合国际标准要求，电磁辐射和共模干扰都控制在允许范围内。
这意味着用户可以在不担心干扰其他电子设备的情况下使用它。
开关电源实训报告
7.5.2 三端单片开关 集成稳压器及其应用 一、TOP Switch－Ⅱ简介： － 简介： （TOP221∼TOP227） ∼ ）
三端器件 DIP－8或SMT－8封装 － 或 － 封装
二、TOP Switch－Ⅱ工作原理： － 工作原理：
详见P.215∼216 ∼ 详见
的应用电路： 三、TOP Switch的应用电路： 的应用电路
4.2000年11月 年 月
四代
TOPSwitch–GX
型号： 型号：TOP242∼249 ∼ 封装： 封装： TO–220–7C 有6个引脚 个引脚 即X L C S F D X（设定极限电流端） （设定极限电流端） 相当于TOPSwitch–FX的M端分为 L（线路检测端） 相当于 的 端分为 （线路检测端） 系列： ※Tiny Switch系列： 系列 将控制IC和 功率管集成于一体， 将控制 和MOSFET功率管集成于一体，依负载自 功率管集成于一体 动调整开关频率，提高效率， 个引脚。 动调整开关频率，提高效率， 4个引脚。 个引脚 D－功率管漏极 － BP－旁路（外接滤波电容） －旁路（外接滤波电容） S－源极 － EN－使能控制端（高电平时 导通……） －使能控制端（高电平时MOSFET导通 导通 ） 型号： 型号：TNY253∼255 ∼ ※ Tiny Switch–Ⅱ系列： Ⅱ系列： TNY264P/G TNY266P/G∼ TNY268P/G ∼ 实际引出端有7个 实际引出端有 个
2.1994年二代 年二代
TOPSwitchⅡ Ⅱ
型号： 型号： TOP221∼227 ∼ 开关频率： 开关频率：100KHz 工作电压： 工作电压：85V∼265V ∼ 封装： 封装： TO–220 DIP8 SMD–8 （TOP221Y ∼227Y） ） （TOP221P ∼224P） ） (TOP221G ∼227G） ）
(完整版)开关电源测试报告

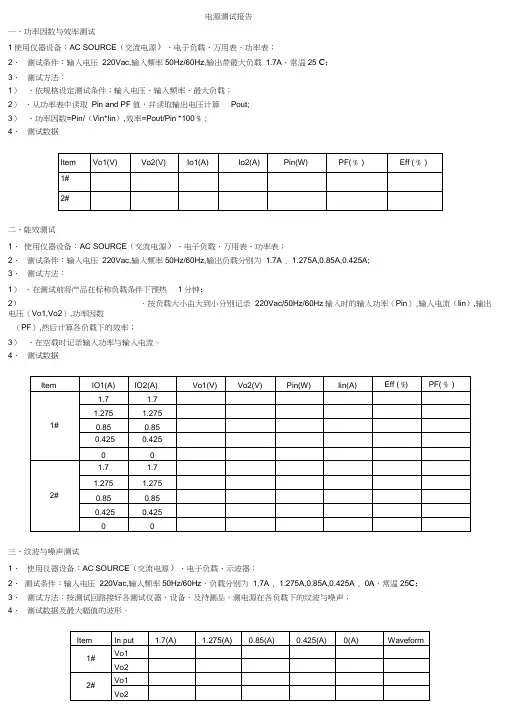

电源测试报告一、功率因数与效率测试1使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25 C；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/（Vin*Iin）,效率=Pout/Pin *100 % ;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A , 1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟；2）、按负载大小由大到小分别记录220Vac/50Hz/60Hz输入时的输入功率（Pin）,输入电流（Iin）,输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。
4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A , 1.275A,0.85A,0.425A , 0A，常温25C；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。
四、上升/下降时间测试1、使用仪器设备：AC SOURCE（交流电源）、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A ；3、测试方法；示波器的CH1和CH2分别接Vol和Vo2,用光标中的“时间”，量测各路输出从电压10%至90%的上升时间以及90%至10%的下降时间。
(完整版)开关电源测试报告

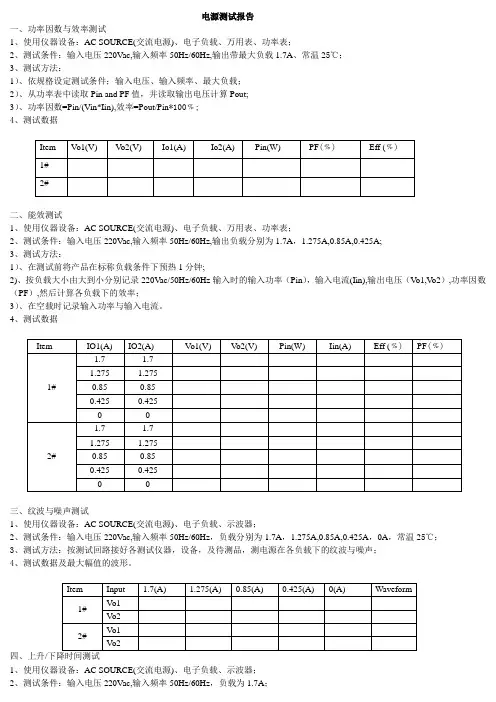

电源测试报告一、功率因数与效率测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出带最大负载1.7A、常温25℃；3、测试方法：1）、依规格设定测试条件；输入电压、输入频率、最大负载；2）、从功率表中读取Pin and PF值，并读取输出电压计算Pout;3）、功率因数=Pin/(Vin*Iin),效率=Pout/Pin*100﹪;4、测试数据二、能效测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、万用表、功率表；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz,输出负载分别为1.7A，1.275A,0.85A,0.425A;3、测试方法：1）、在测试前将产品在标称负载条件下预热1分钟;2)、按负载大小由大到小分别记录220V ac/50Hz/60Hz输入时的输入功率（Pin），输入电流(Iin),输出电压（Vo1,Vo2）,功率因数（PF）,然后计算各负载下的效率；3）、在空载时记录输入功率与输入电流。
4、测试数据三、纹波与噪声测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载分别为1.7A，1.275A,0.85A,0.425A，0A，常温25℃；3、测试方法：按测试回路接好各测试仪器，设备，及待测品，测电源在各负载下的纹波与噪声；4、测试数据及最大幅值的波形。
四、上升/下降时间测试1、使用仪器设备：AC SOURCE(交流电源)、电子负载、示波器；2、测试条件：输入电压220Vac,输入频率50Hz/60Hz，负载为1.7A；3、测试方法；示波器的CH1和CH2分别接V o1 和Vo2,用光标中的“时间”,量测各路输出从电压10﹪至90﹪的上升时间以及90﹪至10﹪的下降时间。
开关电源维修实习报告
开关电源维修实习报告第一篇：开关电源维修实习报告开关电源维修实习报告一、实习目的：1.通过实习让学生掌握开关电源整机电路；2.能够根据印制电路板画出整机电路图；3.能够识别检测开关电源的元器件；4.能够正确拆卸和焊接元器件；5.会测试主要工作点的阻值、电压和波形；6.能够根据故障现象判断故障部位；7.能够进行实际故障维修。
二、实训器材：万用表、开关电源套件、电烙铁、焊锡、吸锡器。
三、实习原理与步骤：1.认识拆卸、检测元器件。
电阻：5.6Ω，270k，5.1k，270Ω，2.7k，10k，15k。
四个色环电阻的识别：开关电源维修实习报告小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
反向特性测试，把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
反之则不合格。
三极管：J9817，C1815(NPN)，A1015(PNP)。
(a)判定基极。
用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。
当用开关电源维修实习报告5.故障检修：1故障现象，2故障部位，3故障判断，4检修方法和步骤，5检修结果。
四、实习收获和体会：通过。
12059276 陈杰第二篇：维修实习报告篇一：机电维修实习日记与实习报告学校实习日记与实习报告编号：实习单位姓名班级实习时间 gmc-2-017-01 实习日记篇二：专业设备检修实习报告 [日照职业技术学院] [实习报告] 专业：[数控设备] 学生姓名：[贾福志] 指导教师：[吴建] 完成时间：2013年8月14日专业设备检修实习报告一、实习目的通过专业设备检修实习训练，掌握热力设备检修的基本工艺、基本方法、基本步骤，培养安全意识和质量意识，熟悉火电厂有关设备的结构和工作原理。
主要目的如下：1、提高阅读工程图纸和工程技术资料的能力；2、熟悉拆装检修的安全生产知识；3、熟悉常用工具、专用机具、量具的正确的使用方法；4、熟悉阀门、风机、水泵等火电厂常用设备的结构、各部件作用、工作原理及检修方法；5、掌握转体的一般检修、测量工艺；6、培养理论联系实际的实习方法和独立观察客观事物，独立分析问题和解决问题的能力，培养吃苦耐劳的精神。
开关电源 实验报告
开关电源实验报告开关电源实验报告引言：开关电源是一种常见的电源供应器件，其工作原理是通过开关管的开关动作，将输入电压转换为高频脉冲信号，再经过滤波和稳压电路得到稳定的输出电压。
本实验旨在通过搭建开关电源电路并进行测试，探究其工作原理和性能特点。
一、实验目的本实验旨在：1. 理解开关电源的工作原理；2. 掌握开关电源电路的搭建方法；3. 测试开关电源的输出电压、效率等性能指标。
二、实验器材与原理1. 实验器材：- 开关电源模块- 电压表- 电流表- 变压器- 电阻、电容等元件2. 实验原理：开关电源的核心是开关管，其工作原理是通过开关管的开关动作，将输入电压转换为高频脉冲信号，再经过滤波和稳压电路得到稳定的输出电压。
开关电源的主要特点是高效率、体积小、重量轻、稳定性好等。
三、实验步骤与结果1. 搭建开关电源电路：根据实验器材提供的原理图，搭建开关电源电路。
连接好输入电源和输出负载后，确保电路连接正确。
2. 测试输出电压：将电压表接在开关电源的输出端，调节输入电压，记录不同输入电压下的输出电压。
根据记录的数据，绘制输入电压与输出电压的关系曲线。
3. 测试效率：将电流表接在开关电源的输入端，记录输入电压和输入电流。
根据输入功率和输出功率的关系，计算开关电源的效率。
通过多次测试，得出不同输入电压下的效率曲线。
4. 分析实验结果：根据实验数据和曲线图，分析开关电源的输出电压与输入电压的关系，以及效率与输入电压的关系。
讨论开关电源的性能特点和应用范围。
四、实验结论通过本实验，我们得出以下结论：1. 开关电源能够将输入电压转换为稳定的输出电压，具有较高的效率和稳定性；2. 开关电源的输出电压与输入电压呈线性关系，可以通过调节输入电压来控制输出电压；3. 开关电源的效率随着输入电压的增加而增加，但过高的输入电压可能导致效率下降。
五、实验总结通过本实验，我们深入了解了开关电源的工作原理和性能特点。
开关电源作为一种常见的电源供应器件，在电子设备中得到广泛应用。
开关电源实验报告
开关电源实验报告开关电源实验报告一、引言开关电源是一种电能转换设备，通过将输入电源的直流电压转换为所需的输出电压，广泛应用于各种电子设备中。
本实验旨在通过实际搭建开关电源电路并进行测试，探究开关电源的工作原理和性能。
二、实验原理开关电源主要由输入滤波电路、整流电路、功率开关器件、变压器、输出滤波电路和反馈控制电路等组成。
其中，输入滤波电路用于滤除输入电源中的高频噪声，整流电路将交流电转换为直流电，功率开关器件实现高效的开关操作，变压器用于降低或升高电压，输出滤波电路用于去除输出电压中的纹波，反馈控制电路用于稳定输出电压。
三、实验步骤1. 按照实验指导书提供的电路图，搭建开关电源电路。
2. 将输入电压接入电路，注意接线的正确性和安全性。
3. 打开电源，调节电压和电流的设定值。
4. 测量输入电压、输出电压和输出电流的数值，并记录下来。
5. 根据实验数据，计算开关电源的效率和纹波系数。
四、实验结果与分析通过实验测量得到的数据如下：输入电压：12V输出电压：5V输出电流：2A根据实验数据，可以计算开关电源的效率和纹波系数。
效率可以通过输出功率与输入功率的比值来计算，纹波系数可以通过输出电压的纹波值与输出电压的平均值的比值来计算。
通过计算得到的结果可以评估开关电源的性能。
五、实验心得通过本次实验，我对开关电源的工作原理和性能有了更深入的了解。
在实际搭建电路的过程中，我注意到了电路连接的重要性，一旦接线错误可能导致电路无法正常工作或者安全事故的发生。
在测量数据时，我也学会了使用合适的仪器和方法，确保测量结果的准确性。
六、结论本实验通过搭建开关电源电路并进行测试，深入探究了开关电源的工作原理和性能。
通过实验数据的分析，可以评估开关电源的效率和纹波系数，为进一步优化开关电源设计提供了参考依据。
通过实验，我也提高了实际动手操作和测量技巧，加深了对开关电源的理论知识的理解。
开关电源测试实训报告
开关电源测试实训报告第一篇：开关电源测试实训报告《开关电源测试》的实训报告第周，星期，第节课学生姓名学号一、实训目的：掌握彩电开关电源的关键测试点及其意义。
二、实训器材：A3彩电几台、长把带磁十字起子几把、47型万用表几块、1：1隔离变压器几台，开关电源部分电路图几张。
三、实训要求：注意安全，测量数据准确，掌握关键测试点的意义，不损坏机器。
四、实训过程：1、测试点C507正极端。
正常电压为：市电×1.4×0.95；该测试点电压正常时，表明C507以前的电路均正常。
2、测试点C561正极端。
正常电压是130V，电压正常表明开关电源电路正常。
3、测试点VD561负极端。
正常电压是6.2V。
4、测试点V581发射极。
正常电压是5V，是为遥控电路提供的工作电压。
五、实训总结：掌握关键测试点的电压值与维修开关电源有至关重要的意义。
六、实训结果：所测电压均正常。
指导教师评语：实训报告等级：指导教师签字：年月日第二篇：开关电源实训报告开关电源实验报告一、实验名称30w-12v开关电源制作二、实验目的1.掌握buck降压型反激式开关电源原理、焊接、调试。
2.熟悉uc3842主要性能参数、端子功能、工作原理及典型应用。
三、实验要求1.输入电压av220v，调节输出电压为dc12v，输出功率30w。
2.掌握电路板焊接工艺。
四、实验介绍㈠开关电源介绍开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（pwm）控制ic和mosfet构成。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。
目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。
开关电源实习报告
第十届TI杯电子设计竞赛培训实习报告日8月7年20121.开关稳压电源1.1工频变压器工频变压器作为本电源降低电压的核心。
它把有效值为220V的交流市电降低为20V的交流电压。
为后级稳压环节输入一个低的直流电压做了准备。
1.2整流滤波本电源整流采用4安的集成整流桥堆。
前级滤波采用三个电容进行。
如图1示，分别为C12，C14，C15。
C14是一个1000uF的铝电解电容，它可以很好地滤除低频脉动成分，使整流输出波形变得很平滑。
电容的高频小信号模型为电感、电容、电阻的串联。
铝电解电容，由于其内部结构决定了它的高频等效电感比较大。
再加之铝电解电容的容值比较大，这就导致它的自身谐振频率比较低。
这样它可以很好地滤除低频杂波成分，但是对于高频杂波成分，它的滤除效果不是很好。
这就需要给他并联一个0.1uF的瓷片电容C15，这样滤波器的带宽就会大大提高，可以滤除掉更多的杂波成分。
C12是作为LM2576的输入滤波的，以保证输入LM2576的交流杂波成分更小。
1.3稳压本电源稳压环节采用LM2576开关降压（Buck）型集成稳压芯片。
其内部集成了52KHz的振荡器，功率管，PWM调制器和反馈环路。
LM2576输出最大电流可以保证3A，输入最大电压40V。
D4是一个肖特基二极管，型号为MBR20200。
它是作为Buck电路的续流二极管使用的。
电感L2是一个用铁粉磁环绕制的100uH 的大功率电感，它是Buck电路的储能电感。
L2和C13共同组成了一个LC滤波器。
R12，R10是一个电阻串联分压网络。
LM2576的4脚在分压网络分压点采集电压反馈给其内部误差放大器，控制PWM调制器改变PWM波的脉宽，从而控制功率管使输出电压稳定。
调节R12的阻值可以实现电压从1.5V--21V线性可调。
图1. 开关型稳压电源原理图1.4 电源测试指标1.4.1测试工具和仪器1.4.2各部分电压测试1.4.3负载调整率平均负载调整率：26.7%平均内阻：1.55Ω1.4.4纹波电压测试1.4.5效率测试2.RC文氏电桥振荡电路R1R230k55k4R4V-2V1-C4k30R312V124LM3OUT uF101k3+80V+AU2V2R5C112V1kk10R6R 82uF0.02680R7680C20.022uF00文氏电桥振荡电路原理图2. RC图图3. RC文氏电桥振荡Pspice仿真输出波形2.1测试指标）1）振荡频率（f0=10.64kHz（失真较小。
开关电源 实验报告
开关电源实验报告
《开关电源实验报告》
实验目的：通过实验，掌握开关电源的工作原理和基本特性，了解开关电源的应用和优势。
实验器材：开关电源、示波器、电阻、电容、电感等元件。
实验原理：开关电源是一种能够将输入电压转换成稳定输出电压的电源，其工作原理是通过开关管的开关控制，将输入电压进行高频开关，并通过变压器、整流器、滤波器等电路将其转换成稳定的输出电压。
实验步骤：
1. 连接开关电源和示波器，设置合适的输入电压和负载电阻。
2. 调节示波器，观察输入电压和输出电压的波形，测量其幅值和频率。
3. 更改负载电阻，观察输出电压的稳定性和响应速度。
4. 探究开关电源在不同负载条件下的工作特性，比较其与线性电源的优势和劣势。
实验结果：通过实验，我们观察到开关电源在不同输入电压和负载条件下，能够稳定地输出所需的电压，并且具有高效率、小体积、轻质量等优势。
同时，我们也发现在负载变化较大时，开关电源的响应速度更快，稳定性更好，适用范围更广。
实验结论：开关电源是一种高效、稳定、适应性强的电源，具有广泛的应用前景。
通过本次实验，我们对开关电源的工作原理和特性有了更深入的了解，为今后的电子电路设计和实际应用提供了重要参考。
通过本次实验，我们对开关电源的工作原理和特性有了更深入的了解，为今后
的电子电路设计和实际应用提供了重要参考。
桂电开关电源实训报告
一、实训背景随着电子技术的飞速发展，开关电源因其高效率、高可靠性等优点，已成为现代电子设备中不可或缺的供电模块。
为了提高学生对开关电源原理和设计能力的掌握，我校电子工程系组织开展了开关电源实训课程。
本次实训旨在通过实际操作，使学生深入了解开关电源的工作原理，掌握开关电源的设计与调试方法，提高学生的实践能力。
二、实训目的1. 理解开关电源的基本工作原理。
2. 掌握开关电源的主要组成部分及其功能。
3. 学会开关电源的设计方法。
4. 提高开关电源的调试能力。
5. 培养学生的团队合作精神和创新能力。
三、实训内容1. 开关电源基本原理学习- 介绍开关电源的基本工作原理，包括变换、整流、滤波、稳压等过程。
- 分析开关电源的主要特点，如高效率、高可靠性、体积小、重量轻等。
2. 开关电源主要部件认识- 认识开关电源的主要部件，如变压器、整流二极管、滤波电容、稳压电路等。
- 了解各部件的功能及其在开关电源中的作用。
3. 开关电源设计- 学习开关电源的设计方法，包括电路设计、元件选择、PCB设计等。
- 利用电路仿真软件进行开关电源电路仿真，验证电路设计的正确性。
4. 开关电源调试- 学习开关电源的调试方法，包括调试步骤、调试工具、调试技巧等。
- 对设计的开关电源进行实际调试，观察输出波形，调整参数，确保开关电源正常工作。
5. 团队合作与创新能力培养- 分组进行开关电源设计、调试，培养团队合作精神。
- 鼓励学生在实训过程中发挥创新能力，提出改进方案。
四、实训过程1. 理论学习- 认真学习开关电源的基本原理、主要部件、设计方法和调试技巧。
- 通过查阅资料、观看视频等方式，加深对开关电源的理解。
2. 电路设计与仿真- 根据实训要求，设计开关电源电路。
- 利用电路仿真软件对电路进行仿真，验证电路设计的正确性。
3. 元件采购与焊接- 根据电路设计，采购所需元件。
- 进行元件焊接，组装成开关电源电路板。
4. 开关电源调试- 对组装好的开关电源进行调试，观察输出波形，调整参数，确保开关电源正常工作。
boost开关电路实验报告
Boost开关电源的设计与调试1.实验目的：掌握boost电路、KA3525芯片的使用方法与各元器件的参数计算；掌握各种测试仪器的使用；输入12-16V直流电压，得到16V稳定电压，频率50KHZ，输出功率48W，纹波电压值100mv。
2.实验器材：示波器、负载、输入电源、测温器、万用表。
3.实验内容：（1）实验原理：Boost的工作原理：图一1.充电过程：在充电过程中，开关闭合（三极管导通），开关（三极管）处用导线代替。
这时，输入电压流过电感。
二极管防止电容对地放电。
由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。
随着电感电流增加，电感里储存了一些能量。
2.放电过程：如图一，这是当开关断开（三极管截止）时的等效电路。
当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。
而原来的电路已断开，于是电感只能通过新电路放电，即电感开始给电容充电，电容两端电压升高，此时电压已经高于输入电压了。
升压完毕。
KA3525工作原理：图二KA3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
（2）MOS 管，二极管选取此电路的输出电流为3A ，输出电压16V ，根据电路所需，这里MOS 管选择IRF3710，二极管选择ER1004。
（根据什么选二极管）4.实验数据分析：（1）电感、电容参数计算 电感dI U Ldt =，电容Io DC f Vpp= ，占空比1Vi D Vo =-。
根据电路设计要求Vi=12V ，V o=16V ，f=50KHz ，Io=3A ，Vpp=100mV 。
开关电源专业实习报告
一、实习单位及实习时间实习单位：XX电子科技有限公司实习时间：2023年7月1日至2023年9月30日二、实习目的与意义本次实习旨在将所学理论知识与实际工作相结合，提高自己在开关电源领域的专业技能和实践能力。
通过在XX电子科技有限公司的实习，我希望能够深入了解开关电源的设计、生产、测试和维护等各个环节，为今后的工作打下坚实的基础。
三、实习内容在实习期间，我主要参与了以下工作内容：1. 开关电源设计- 学习了开关电源的基本原理和设计方法，了解了各种开关电源拓扑结构的特点和应用场景。
- 参与了公司一款新产品的开关电源设计，从电路原理图设计、PCB布局布线到样机制作，全程参与了设计过程。
- 在设计过程中，学习了如何优化电路设计，提高电源效率，降低功耗和成本。
2. 开关电源生产- 参观了公司的生产线，了解了开关电源的生产流程，包括原材料采购、焊接、组装、老化测试等环节。
- 学习了开关电源生产过程中常见的故障和解决方法，掌握了生产线的操作技能。
3. 开关电源测试- 参与了开关电源的测试工作，学习了各种测试仪器和测试方法，如万用表、示波器、负载箱等。
- 通过测试，掌握了开关电源的各项性能指标，如输出电压、电流、效率、纹波等。
4. 开关电源维护- 学习了开关电源的维护保养知识，了解了如何进行日常维护和故障排除。
- 参与了公司开关电源的定期检查和维护工作，积累了维护经验。
四、实习收获通过本次实习，我收获颇丰：1. 专业技能提升- 熟练掌握了开关电源的设计、生产、测试和维护等基本技能。
- 能够独立完成开关电源的设计工作，并优化设计，提高效率。
2. 团队协作能力- 在实习过程中，与同事积极沟通，共同解决问题，提高了团队协作能力。
3. 实践经验积累- 通过实际操作，将理论知识与实际工作相结合，积累了宝贵的实践经验。
4. 职业素养提升- 在实习过程中，严格遵守公司规章制度，认真负责地完成工作任务，提高了自己的职业素养。
开关电源维修实习报告
一、实习背景随着电子技术的不断发展，开关电源在各类电子产品中的应用越来越广泛。
为了更好地掌握开关电源的维修技术，提高自己的动手能力和实际操作经验，我在XX电子科技有限公司进行了为期一个月的开关电源维修实习。
二、实习目的1. 了解开关电源的基本原理和组成；2. 掌握开关电源的故障诊断和维修方法；3. 提高自己的动手能力和实际操作经验；4. 为以后从事开关电源维修工作打下基础。
三、实习内容1. 开关电源的基本原理和组成在实习期间，我首先学习了开关电源的基本原理和组成。
开关电源主要由以下几个部分组成：（1）输入滤波器：用于滤除输入电源中的杂波，保证开关电源的稳定运行；（2）开关管：负责将输入电源转换成高频交流电；（3）振荡电路：产生高频振荡信号，驱动开关管工作；（4）输出滤波器：用于滤除输出电源中的杂波，保证输出电压的稳定；（5）反馈电路：将输出电压与设定电压进行比较，调节开关管的工作状态，实现稳压。
2. 开关电源的故障诊断和维修方法在了解了开关电源的基本原理和组成后，我开始学习开关电源的故障诊断和维修方法。
以下是几种常见的故障及维修方法：（1）输出电压不稳定：检查输入滤波器、开关管、振荡电路、输出滤波器和反馈电路，找出故障原因并进行维修；（2）输出电压过高或过低：检查反馈电路，找出故障原因并进行维修；（3）开关电源无法启动：检查开关管、振荡电路和反馈电路，找出故障原因并进行维修；（4）开关电源发热严重：检查开关管、输入滤波器、输出滤波器和散热器，找出故障原因并进行维修。
3. 实际操作经验在实习过程中，我参与了多个开关电源的维修项目。
以下是一些实际操作经验：（1）仔细观察故障现象，分析故障原因；（2）使用万用表等测试仪器检测电路参数，找出故障点；（3）根据故障原因，采取相应的维修措施；（4）维修过程中注意安全，避免触电、烫伤等事故。
四、实习总结通过一个月的开关电源维修实习，我收获颇丰。
以下是实习总结：1. 掌握了开关电源的基本原理和组成，了解了开关电源的维修方法；2. 提高了动手能力和实际操作经验，为以后从事开关电源维修工作打下了基础；3. 学会了如何分析故障现象，找出故障原因，并采取相应的维修措施；4. 认识到安全操作的重要性，提高了自己的安全意识。
开关电源实验报告
开关电源实验报告1. 引言开关电源是一种常见的电源供应器件，在各种电子设备中广泛应用。
本实验旨在通过搭建开关电源电路并观察其工作原理，加深对开关电源的理解。
2. 实验目的•了解开关电源的基本原理•学习搭建开关电源电路的方法•观察开关电源的工作特性3. 实验器材•电源供应器•电阻•电容•半导体二极管•开关•示波器•连接线4. 实验步骤4.1 搭建开关电源电路1.将电源供应器连接到实验电路的输入端。
2.将电阻和电容按照电路图连接到电源供应器的输出端。
3.将半导体二极管和开关安装在电路中相应的位置。
4.2 观察开关电源的工作原理1.打开电源供应器，调节输出电压至合适的数值。
2.打开开关，观察电路中电流和电压的变化。
3.使用示波器测量电路中的电压波形。
4.关闭开关，再次观察电流和电压的变化。
5. 实验结果与分析5.1 实验结果在搭建的开关电源电路中，观察到以下现象：•当开关打开时，电流流过电路，电压稳定在设定的数值。
•当开关关闭时，电路中的电流和电压都会逐渐衰减。
5.2 实验分析开关电源通过周期性地切断和连接电路来实现电压的稳定输出。
当开关打开时，电源供应器向电路提供电流，通过调节半导体二极管和电容的数值，可以实现稳定的输出电压。
而当开关关闭时，电流被切断，电容上的电荷通过电阻耗散，导致电压逐渐衰减。
6. 结论通过本实验，我们对开关电源的工作原理有了更深入的了解。
通过搭建开关电源电路并观察其工作特性，我们可以掌握开关电源的基本原理和搭建方法。
开关电源在电子设备中的应用非常广泛，掌握开关电源的知识对于电子工程师来说是非常重要的。
7. 参考资料[1] 电子电路实验教材 [2] 电子电路实验指导书。
开关电源热设计实验报告
开关电源系统热分析与热测量实验报告1 实验目的通过对一个典型的开关电源系统的设计、热分析与热测量，使学生掌握典型电子系统的工作原理、设计方法，学会利用现代热分析软件及热测量手段（红外热像仪、多点测温系统）对电子设备进行热分析与热测量，了解元器件的工作温度要求及环境温度对系统可靠性的影响。
2 实验设备及工具3 实验原理3.1 开关电源系统的组成及工作原理传统的晶体管串联调整稳压电源是连续控制的线性稳压电源，这种电源技术成熟，有大量的集成化模块，具有稳定性好，输出纹波电压小，使用可靠等优点。
但其体积大，重量沉，尤其是效率极低，仅为45%左右。
而开关型稳压电源采用功率半导体器件作为开关元器件，通过控制开关信号的占空比调整输出电压，效率可高达70%—95%。
开关电源是指通过开关三极管的导通—截止—导通过程，给负载提供能量的一类电源。
开关电源主要由取样电路、基准电压电路、误差放大器、三角波发生器（振荡器）、电压比较器、开关功率管、变压器和整流、滤波电路组成。
其原理方框图如图1所示。
图 1 开关电源原理图取样电路通过R1 、R2对输出电压U分压得到反馈电压UF，基准电压电路输出稳定的电压VREF，两个信号之差经误差放大器A1 放大后，作为电压比较器A2 的阈值电压V P 。
将三角波发生器的输出U s 与V P 比较，得到开关管的控制信号，驱动开关管工作，开关管输出的矩形脉冲信号经变压、整流和滤波后得到输出电压U0 。
当U升高时，反馈电压UF随之增大，与基准电压VREF之间的差值减小，因而误差放大器A1 的输出电压VP减小，经电压比较器A2 后，开关控制信号的占空比变小，开关管导通时间缩短，引起电容的充电时间缩短，因此输出电压随之减小；反之，当U0 降低时，反馈电压UF随之减小，与基准电压VREF之间的差值增大，因而误差放大器A1 的输出电压VP增大，经电压比较器A2 后，开关控制信号的占空比变大，开关管导通时间增长，引起电容的充电时间增长，因此输出电压随之变大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源实验报告一、开关电源电路图及清单1.1 60W-12V开关电源电路图图1-1 开关电源电路原理1.2.60W-12V开关电源电清单二、开关电源介绍开关电源大致由主电路、控制电路、检测电路、辅助电源四大部份组成。
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED 灯袋，电脑机箱，数码产品和仪器类等领域。
它是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。
目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
开关电源的发展方向是高频、高可靠、低耗、低噪声、抗干扰和模块化。
由于开关电源轻、小、薄的关键技术是高频化，因此国外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是改善二次整流器件的损耗，并在功率铁氧体材料上加大科技创新，以提高在高频率和较大磁通密度（Bs)下获得高的磁性能，而电容器的小型化也是一项关键技术。
SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。
开关电源的高频化就必然对传统的PWM开关技术进行创新，实现ZVS、ZCS的软开关技术已成为开关电源的主流技术，并大幅提高了开关电源的工作效率。
对于高可靠性指标，美国的开关电源生产商通过降低运行电流，降低结温等措施以减少器件的应力，使得产品的可靠性大大提高。
模块化是开关电源发展的总体趋势，可以采用模块化电源组成分布式电源系统，可以设计成N+1冗余电源系统，并实现并联方式的容量扩展。
针对开关电源运行噪声大这一缺点，若单独追求高频化其噪声也必将随着增大，而采用部分谐振转换电路技术，在理论上即可实现高频化又可降低噪声，但部分谐振转换技术的实际应用仍存在着技术问题，故仍需在这一领域开展大量的工作，以使得该项技术得以实用化。
电力电子技术的不断创新，使开关电源产业有着广阔的发展前景。
要加快我国开关电源产业的发展速度，就必须走技术创新之路，走出有中国特色的产学研联合发展之路，为我国国民经济的高速发展做出贡献。
开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。
开关电源具有以下特征：①电源电压和负载在规定的范围内变化时，输出电压应保持在允许的范围内或按要求变化；②输出与输入之间有良好的电气隔离；③可以输出单路或多路电压，各路之间有电气隔离。
本次实验是要采用UC3842制作一路输出的AV220V-DC5V的30W开关电源。
三、开关电源原理及其工作原理3.1.开关电源原理1）工作模式开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。
开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。
前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。
另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。
同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。
根据开关器件在电路中连接的方式，开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。
其中，变压器式开关电源（后面简称变压器开关电源）还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。
2）开关电源原理开关电源的工作过程相当容易理解，在线性电源中，让功率晶体管工作在线性模式，与线性电源不同的是，PWM开关电源是让功率晶体管工作在导通和关断的状态，在这两种状态中，加在功率晶体管上的伏-安乘积是很小的（在导通时，电压低，电流大；关断时，电压高，电流小）/功率器件上的伏安乘积就是功率半导体器件上所产生的损耗。
与线性电源相比，PWM开关电源更为有效的工作过程是通过“斩波”，即把输入的直流电压斩成幅值等于输入电压幅值的脉冲电压来实现的。
脉冲的占空比由开关电源的控制器来调节。
一旦输入电压被斩成交流方波，其幅值就可以通过变压器来升高或降低。
通过增加变压器的二次绕组数就可以增加输出的电压值。
最后这些交流波形经过整流滤波后就得到直流输出电压。
控制器的主要目的是保持输出电压稳定，其工作过程与线性形式的控制器很类似。
也就是说控制器的功能块、电压参考和误差放大器，可以设计成与线性调节器相同。
他们的不同之处在于，误差放大器的输出（误差电压）在驱动功率管之前要经过一个电压/脉冲宽度转换单元。
本实验电路由主电路、控制电路、启动电路和反馈电路4部分组成。
主电路采用单端反激式拓扑。
控制电路是整个开关电源的核心，控制的好坏直接决定了电源整体性能，电路电流环控制采用UC3842内部电流环，电压外环采用TL431和PC817构成外部误差放大器。
输入市电首先经过滤波、整流后变换为直流电压，再经过直流变换器变换为所需的直流电压；通过检测和控制电路对其输出进行调整。
图3-1 开关电源基本结构框图3.2.开关电源工作原理1)开关电源滤波原理该滤波器有两个输入端和一个接地端，两个输出端，制作使用时外壳使用金属屏蔽并接地，电路包括共模电感LFIA、滤波电容器CY1、CY2、CX1。
CY1、CY2跨接在输出端，经电容分压后接地，能有效的抑制共模干扰。
LFIA对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过偶合后总电感量迅速增大，因此共模信号呈现很大的感抗，使之不易通过。
2)整流电路原理从电源滤波输出后的电压经整流滤波器输入，经过BD1进行桥式全波整流得到非稳压的直流输出。
采用桥式全波整流可省去笨重的输入变压器，使设计重量可大大减轻，输出也得到近似平滑的良好直流电压，转换效率相对较高。
3)振荡电路原理由R12、C6与UC3842内部振荡器，+12V基准电源一起完成振荡，产生高频信号。
+12V基准电压经过定时电阻R12给C6充电，然后C6再经过芯片内部电路进行放电，从第4脚得到锯齿波电压。
由于输出采用脉宽调制控制方式，考虑到噪声电压也会影响输出脉冲宽度，振荡电路加了消噪电容C7。
4)输出电路原理由于采用的是高频调制信号的方法，故输出级电源变压器很小，调整管采用频率响应快的N沟道场效应管，输出级受UC3842PWM波调整，通过Q1进行功率转换，直流电压从T原边N1流经Q1输出变压器原边产生大电流的PWM电压波，经过T变比偶合，使输出端产生大电流的电压，输出通过D6整流，C13-C15滤波，再经过平波电抗器L1使输出为平滑稳定的12V稳压输出。
N2输出用作电压负反馈。
①交流220V电源输入先经双向滤波器，过滤电网上的干扰谐波，再经桥式整流电路变成直流；②再利用高频PWM（脉冲宽度调制）信号控制开关管，控制反激式斩波电路的输出电压，再经过滤波电路得到输出电压；③输出部分通过光电耦合反馈给控制电路，控制PWM占空比，以达到稳定输出的目的；④在变压器部分存在回馈电路是辅助电路，在桥式整流电路的输出是控制PWM电路的起振。
从电网取出的220V交流输入电压经过隔离变压器输出220V交流电压，这样做的目的是防止开关电源出现问题时产生较为严重的损失。
220V交流输入电压CON3经双向滤波器CY1、CY2和滤波电容CX1输出220V直流电压，保险丝FS的使用是为了防止浪涌电流损坏整流桥BDKBP210。
整流过的高电压（280~300VDC）经过稳压管C1接到变压器的一端上，变压器的另一端接到高压MOSFET Q1的Source。
为了保证控制电路的正常工作，D2、R3、C4、C5构成辅助电源为控制芯片UC3842提供工作电压。
根据反激式变换器的工作原理，当电压由正半周期到负半周期时，电压传到变压器的另外一边。
经滤波电容和电感的作用，在输出端得到稳定的+12V直流电压。
在控制信号部分，如果要让UC3842开始工作，必须要给芯片提供一个工作电压。
而提供工作电压的辅助电源，在正半周期是不工作的，因为在正半个周期由于反激式变换器的缘故没有给辅助电源提供电压。
这时经过R7降压就得到一个+5V电压，这个电压可以为UC3842提供电压，所以R7可以起到启动电路的作用，R7的阻值就要求很大，可以达到100K。
在R18和R19的公共短接入反馈电压，下面的R19、R17、SVR1、TL431和C11构成误差放大器，将误差信号通过光电耦合器PC817传到三极管的基极。
UC3842的启动电压为+12V，这样也起到了标准电压的作用，将反馈电压和标准电压进行比较，从UC3842的6号引脚输出控制MOSFET的开通和关断来减小误差。
UC3842为主回路提供一个方波信号，使得主回路符合反激原理，方波占空比的大小可以控制输出电压的大小，由此，得到我们想要稳定的一个电压值。
四、主要元器件介绍1）UC3842〈1〉UC3842简介：Unitrode公司的UC3842是一种高性能固定频率电流型控制器，包含误差放大器、PWM比较器、PWM锁存器、振荡器、内部基准电源和欠压锁定等单元，其结构图如图1所示。
各管脚功能简介如下。
1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反馈网络，以确定误差放大器的增益和频响。
2脚FEED BACK是反馈电压输入端，此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较，产生控制电压，控制脉冲的宽度。
3脚ISENSE是电流传感端。
在外围电路中，在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻，将脉冲变压器的电流转换成电压，此电压送入3脚，控制脉宽。
此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停止输出，有效地保护了功率开关管。
4脚RT/CT是定时端.锯齿波振荡器外接定时电容C和定时电阻R的公共端。
5脚GND是接地。
6脚OUT是输出端，此脚为图滕柱式输出，驱动能力是±lA。
这种图腾柱结构对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，为功率管关断时提供了低阻抗的反向抽取电流回路，加速功率管的关断。
