天线与馈线连接的常规方法

天线与馈线连接的常规方法这天线和馈线啊，就像是一对好搭档。

天线负责接收和发送信号，而馈线呢，就负责把信号从天线传输到设备或者从设备传输到天线。

要想让它们俩好好配合，这连接的方法可就很重要啦。

咱得准备好工具和材料。

需要用到钳子、扳手、螺丝刀这些工具，还有接头、防水胶带等材料。

在开始连接之前，一定要检查一下这些工具和材料是不是齐全，质量是不是过关。

要是工具不好使，或者材料有问题，那可就麻烦了。

第一步，要把天线和馈线的端口清理干净。

这就好比你要把两个水管连接起来，得先把管口擦干净，不然里面有灰尘或者杂物，就会影响水流。

天线和馈线的端口也是一样，如果有灰尘或者氧化层，就会影响信号的传输。

可以用干净的布或者酒精棉球把端口擦一擦，确保它们干净整洁。

第二步，就是把接头安装到天线和馈线的端口上。

接头的种类有很多，要根据天线和馈线的类型来选择合适的接头。

安装接头的时候，要注意把接头拧紧，确保连接牢固。

如果接头松动，就会导致信号损失，甚至可能会出现接触不良的情况。

第三步，就是把天线和馈线通过接头连接起来。

这个时候要注意，连接的方向一定要正确。

一般来说，天线的端口会有一个标志，比如一个箭头或者一个字母，馈线的端口也会有相应的标志。

要把这两个标志对齐，然后轻轻地把它们插在一起。

插好之后，可以用钳子或者扳手稍微拧紧一下，但是不要用力过猛，以免损坏接头。

第四步，就是检查连接是否牢固。

可以轻轻地拉一拉天线和馈线，看看接头有没有松动。

如果接头松动，就需要重新拧紧。

另外，还可以用万用表或者信号测试仪来检查一下信号的强度和质量。

如果信号不好，就可能是连接有问题，需要重新检查和调整。

最后一步，就是做好防水处理。

因为天线和馈线一般都是安装在室外的，所以要做好防水处理，以免雨水进入接头，导致信号损失或者设备损坏。

可以用防水胶带或者防水胶把接头包裹起来，确保它们密封良好。

在连接天线和馈线的过程中，还有一些需要注意的地方。

比如说，要避免弯曲馈线过度，因为这样会导致信号损失。

天馈线问题的处理方法

调整拉绳架
放电不畅
调整放电伞间隙
丝绕电阻失效
更换丝绕电阻
质量问题
更换前加强检查
8
行波系数突变
调配元件被烧毁
检查并更换
9
天线效率突然降低
地网断线
检查地网线并加以修复
穿墙绝缘子耐压不够
清洁或更换穿墙绝缘子
4
底座绝缘子开裂
底座不平
换新底座时垫平
绝缘子表面不清洁
定期清洁绝缘子
绝缘子质量问题
更新前进行耐压试验
5
拉绳放电不畅
电阻失效
更新电阻
放电间隙太大
调整放电伞间隙
6
桅杆拉线某一条突然松动
地锚杆断裂
检查地锚
蛋形绝缘损坏
更换并检查原因
7
筒形绝缘子破裂ห้องสมุดไป่ตู้
拉绳架组装不好，受力不均

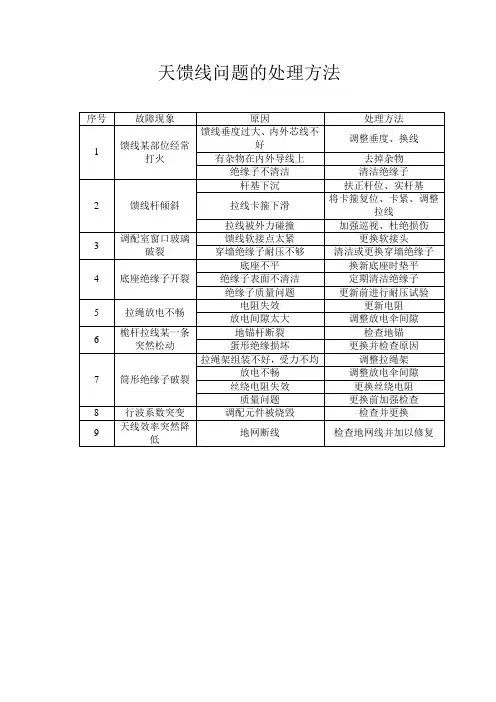

天馈线问题的处理方法
序号
故障现象
原因
处理方法
1
馈线某部位经常打火
馈线垂度过大、内外芯线不好
调整垂度、换线
有杂物在内外导线上
去掉杂物
绝缘子不清洁
清洁绝缘子
2
馈线杆倾斜
杆基下沉
扶正杆位、实杆基
拉线卡箍下滑
将卡箍复位、卡紧、调整拉线
拉线被外力碰撞
加强巡视、杜绝损伤
3
调配室窗口玻璃破裂
馈线软接点太紧
更换软接头

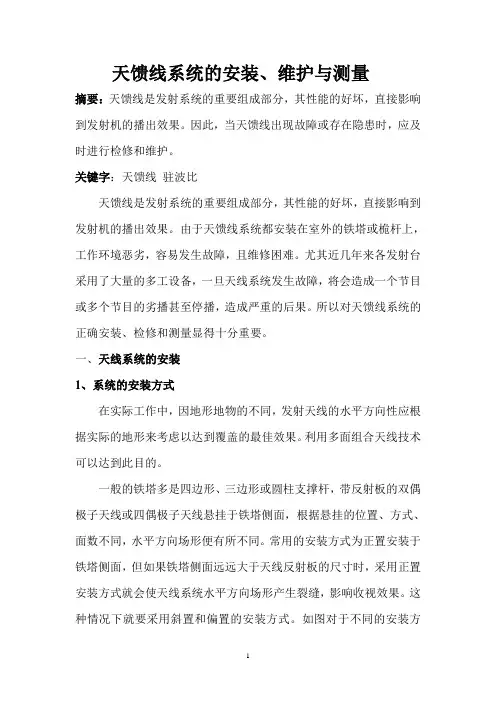

天馈线系统的安装、维护与测量

天馈线系统的安装、维护与测量摘要：天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

因此，当天馈线出现故障或存在隐患时，应及时进行检修和维护。

关键字：天馈线驻波比天馈线是发射系统的重要组成部分，其性能的好坏，直接影响到发射机的播出效果。

由于天馈线系统都安装在室外的铁塔或桅杆上，工作环境恶劣，容易发生故障，且维修困难。

尤其近几年来各发射台采用了大量的多工设备，一旦天线系统发生故障，将会造成一个节目或多个节目的劣播甚至停播，造成严重的后果。

所以对天馈线系统的正确安装、检修和测量显得十分重要。

一、天线系统的安装1、系统的安装方式在实际工作中，因地形地物的不同，发射天线的水平方向性应根据实际的地形来考虑以达到覆盖的最佳效果。

利用多面组合天线技术可以达到此目的。

一般的铁塔多是四边形、三边形或圆柱支撑杆，带反射板的双偶极子天线或四偶极子天线悬挂于铁塔侧面，根据悬挂的位置、方式、面数不同，水平方向场形便有所不同。

常用的安装方式为正置安装于铁塔侧面，但如果铁塔侧面远远大于天线反射板的尺寸时，采用正置安装方式就会使天线系统水平方向场形产生裂缝，影响收视效果。

这种情况下就要采用斜置和偏置的安装方式。

如图对于不同的安装方式，获得的水平方向性图的圆度不尽相同。

但经过设计计算，均可以保证圆度在±3dB以内。

正置偏置斜置2、天线单元面安装在安装天线单元板时，一般要注意以下几点：1）每个方向的层数，层间距，偏置和斜置距离（需要偏置和斜置的）均应按照设计要求进行安装。

2）单元面的安装方向要保持一致，不能反向。

以免影响辐射方向图及降低增益。

3）安装时每层天线应保持水平位置在同一高度；垂直位置应使每列天线在前后左右在同一直线上保持铅垂进行（机械下倾除外）。

4）安装时应防止对单元面的撞击和振荡；单元面的背面应紧贴安装结构预置件。

3、功率分配器的安装1）功率分配器的安装方式一般采用“吊挂式”安装在铁塔的内部或桅杆侧面的适当位置。

天馈系统的改造安装与注意事项

天馈系统的改造安装与注意事项作者：丁克俭来源：《中国传媒科技》2017年第08期摘要：本文介绍了转播央视一套发射天馈系统改造前背景、改造原因、改造方案以及改造后的效果；天馈线安装注意事项。

关键词：背景天馈线改造安装注意事项中图分类号：TN011 文献标识码：A文章编号：1671-0134（2017）08-087-02 DOI：10.19483/ki.11-4653/n.2017.08.0321.天馈线改造的背景在安徽省广电文化体制大改革的背景下，亳州市广播电视台进行了整合。

原亳州电视台、广播电台、有线台以及教育台四台进行整合，组建成亳州市广播电视台。

原有的频率、频道也重新进行整合，功率容量进行扩容，把转播中央一套9频道的发射系统搬迁到原亳州电视台自立塔上，由于该发射塔直线段已安装满发射天线，只有把天馈系统安装在该塔下面斜线段位上，为改善电视信号覆盖的场型，确保电视信号覆盖半径达30公里左右的有效范围，特进行天馈系统改造。

2.发射天馈系统改造2.1改造前概况我台用于转播中央一套电视节目的天馈线系统使用的是一套一层四面四偶极子发射天线（9CH），增益为7.5dB，标称功率为：4.5KW，最大：5.2KW。

此天馈线系统安装在位于郊区100米高的拉线塔上，一层四面四偶极子，场形图如图1。

由于该拉线塔被专业铁塔公司部门鉴定为危塔，引起了台领导的高度重视。

一切为安全考虑，我台着手进行处理，请天线厂家技术人员和天线工把该塔上的此套天馈系统进行转移。

2.2改造方案主发射塔高度为150米，该塔为四边形自立塔，由青岛东方铁塔公司承建。

为进一步转播好中央一套电视节目，决定把发射天线和馈管搬迁到我台高150米的主发射塔上。

由于我台主发射塔塔上的直线段位置已安装满发射天线，搬迁过来的发射天线只有装在下方的倾斜段塔段上，由于倾斜段塔段的边宽跨度较大，原来的一层四面四偶极子发射天线如果直接安装在四面，会使天线辐射水平面场型夹角凹陷较大、不圆度较差，覆盖效果不好，为弥补天线辐射水平面场型，我台决定把原来的一层四面四偶极子发射天线改造升级为一层八面四偶极子发射天线。

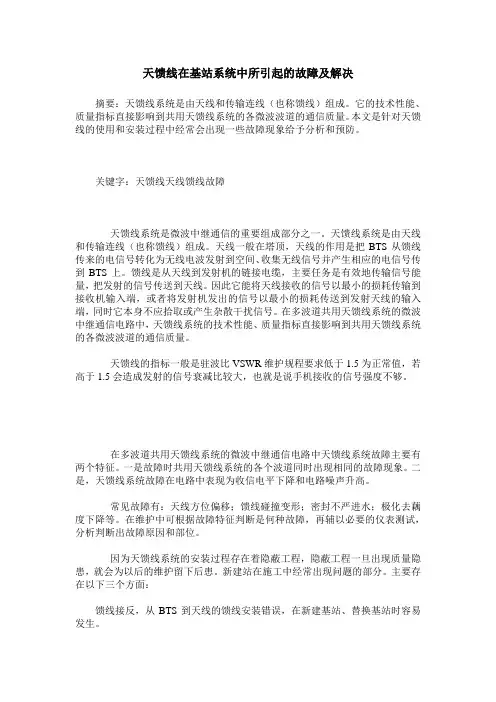

天馈线在基站系统中所引起的故障及解决

天馈线在基站系统中所引起的故障及解决摘要：天馈线系统是由天线和传输连线（也称馈线）组成。

它的技术性能、质量指标直接影响到共用天馈线系统的各微波波道的通信质量。

本文是针对天馈线的使用和安装过程中经常会出现一些故障现象给予分析和预防。

关键字：天馈线天线馈线故障天馈线系统是微波中继通信的重要组成部分之一。

天馈线系统是由天线和传输连线（也称馈线）组成。

天线一般在塔顶，天线的作用是把BTS从馈线传来的电信号转化为无线电波发射到空间、收集无线信号并产生相应的电信号传到BTS上。

馈线是从天线到发射机的链接电缆，主要任务是有效地传输信号能量，把发射的信号传送到天线。

因此它能将天线接收的信号以最小的损耗传输到接收机输入端，或者将发射机发出的信号以最小的损耗传送到发射天线的输入端，同时它本身不应拾取或产生杂散干扰信号。

在多波道共用天馈线系统的微波中继通信电路中，天馈线系统的技术性能、质量指标直接影响到共用天馈线系统的各微波波道的通信质量。

天馈线的指标一般是驻波比VSWR维护规程要求低于1.5为正常值，若高于1.5会造成发射的信号衰减比较大，也就是说手机接收的信号强度不够。

在多波道共用天馈线系统的微波中继通信电路中天馈线系统故障主要有两个特征。

一是故障时共用天馈线系统的各个波道同时出现相同的故障现象。

二是，天馈线系统故障在电路中表现为收信电平下降和电路噪声升高。

常见故障有：天线方位偏移；馈线碰撞变形；密封不严进水；极化去藕度下降等。

在维护中可根据故障特征判断是何种故障，再辅以必要的仪表测试，分析判断出故障原因和部位。

因为天馈线系统的安装过程存在着隐蔽工程，隐蔽工程一旦出现质量隐患，就会为以后的维护留下后患。

新建站在施工中经常出现问题的部分。

主要存在以下三个方面：馈线接反，从BTS到天线的馈线安装错误，在新建基站、替换基站时容易发生。

天线倾角、方位角不按设计施工；方位角不按设计施工，发生偏移导致覆盖对象改变；下倾角出现的问题一般是设置过小，造成塔下黑问题，越区覆盖、导频污染等严重网络问题。

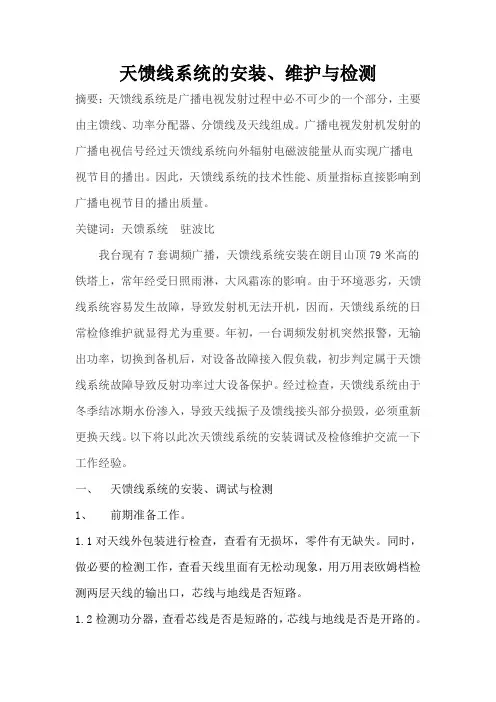

天馈线系统的安装、维护与检测

天馈线系统的安装、维护与检测摘要：天馈线系统是广播电视发射过程中必不可少的一个部分，主要由主馈线、功率分配器、分馈线及天线组成。

广播电视发射机发射的广播电视信号经过天馈线系统向外辐射电磁波能量从而实现广播电视节目的播出。

因此，天馈线系统的技术性能、质量指标直接影响到广播电视节目的播出质量。

关键词：天馈系统驻波比我台现有7套调频广播，天馈线系统安装在朗目山顶79米高的铁塔上，常年经受日照雨淋，大风霜冻的影响。

由于环境恶劣，天馈线系统容易发生故障，导致发射机无法开机，因而，天馈线系统的日常检修维护就显得尤为重要。

年初，一台调频发射机突然报警，无输出功率，切换到备机后，对设备故障接入假负载，初步判定属于天馈线系统故障导致反射功率过大设备保护。

经过检查，天馈线系统由于冬季结冰期水份渗入，导致天线振子及馈线接头部分损毁，必须重新更换天线。

以下将以此次天馈线系统的安装调试及检修维护交流一下工作经验。

一、天馈线系统的安装、调试与检测1、前期准备工作。

1.1对天线外包装进行检查，查看有无损坏，零件有无缺失。

同时，做必要的检测工作，查看天线里面有无松动现象，用万用表欧姆档检测两层天线的输出口，芯线与地线是否短路。

1.2检测功分器，查看芯线是否是短路的，芯线与地线是否是开路的。

1.3检测馈管的好坏，旋开馈管与功分器接头，把馈管头接上标准50欧假负载，用扫频仪检测馈管的好坏，如没有假负载，则将馈管芯线与地线短接，用万用表测量是否完全短路。

1.4将天线进行组装，并用卡子固定在支撑架上。

组装过程中，对于可能进水的接头和螺丝处，必须先用密封胶HZ-703/704等硫化硅橡胶进行密封，对于分馈线和功分器的连接还必须使用防水胶带缠裹两遍以防止漏水。

由于密封性能的好坏直接决定了天馈线系统的使用，因此在密封方面，为提高其可靠性，通常，采取3种密封材料配合使用来保障密封性能。

一是密封硅胶，主要使用HZ-703/704；二是防水胶带，主要用于在接头处密封；三是玻璃胶，主要用于天线上下两端封口处及固定螺栓处，防止水分渗入。

天馈安装导致的无线覆盖问题的分析及解决

天馈安装导致的无线覆盖问题的分析及解决摘要：良好的无线覆盖不但来自于建设初期的规划、勘宗设计，同样与无线基站施工质量密不可分。

天馈系统是基站无线侧的重要组成部分，天馈系统的安装也关系到移动网络的质量，特别是由于安装工程施工不规范，就可能引起显著的无线覆盖问题，带来通信故障，同时也为后续网络运维埋下隐患。

关键词：天馈安装；无线覆盖；分析与解决天馈线系统是由天线和传输连线（也称馈线）组成。

它的技术性能、质量指标直接影响到共用天馈线系统的各微波波道的通信质量。

一、现地安装工程设备的搬运和设备捆包材的拆卸。

因设备重量大，在移动，搬运，拆卸时具有危险性。

另外发射机为精密设备、含有一部分不抗震动、撞击的部品。

需要移动，搬运，拆卸等时请委托专业厂家来进行。

如高山发射台时要对捆包材料特殊处理，如木箱要经过熏蒸等处理后才能运输。

设备包装拆除过程中按包装方式对应拆除.严禁蛮力拆除防止损坏设备。

机械部分和电气部分设备的复原。

现地工程开始后工程人员首先根据现地布局图和现地作业指示书等技术资料先对发射机进行复原。

设备的复原要满足电气装置安装工程施工及验收规范的要求。

接地要采用建筑物内设置铜板与发射机的地线连接，最后铜板和建筑物的地线连接的方法，不能根据建筑物周围多点接地来降低接地阻抗。

防雷变压器的设计，防雷变压器初级(380V)采用△接法，次级(220V)采用Y接法，变压器的初级和次级有屏蔽。

屏蔽和次级的地线连接，发射机的地线和防雷变压器的地线连接并与建筑物的大地连接到‘起。

供电系统的连接，工程人员首先根据说明书和现地作业指示书内电气配线图对现地设备的各单元进行配线，要确认连线有无错误，与图纸标注要相符，各端子标签与连接端子正确，所有螺丝要完全拧紧。

馈管的加工与连接，喉箍和抱箍拧紧，馈管间隙在lmm以内，工程人员根据现地布局图对馈管的尺寸及布局测量，并进行预加工，并对馈管连接处进行打磨保证良好的接地，插芯安装时要确认插芯连接紧凑，无松动。

天馈线安装与测试

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路，它的安装与测试是保证信号传输高质量的关键步骤。

本文将介绍天馈线的安装与测试的一些基本要点和注意事项。

首先，天馈线的安装需要注意以下几个方面。

首先，选择适当的线缆类型，根据使用环境和需求选择合适的天馈线型号。

其次，正确安装连接器，确保连接器与线缆之间的接触良好，没有松动和错位。

连接器的质量对天馈线信号传输起着重要作用，因此必须选择质量可靠的连接器。

最后，适当保护线缆，避免线缆受到机械损伤或磨损。

在安装过程中，要注意避开锐利物体、高温和腐蚀性物质，以保证线缆的使用寿命和信号传输品质。

其次，天馈线的测试对于保证无线传输品质至关重要。

测试的目的主要是确保天馈线的传输性能符合要求。

常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。

衰减测试是测试天馈线的传输损耗，其结果表明信号通过线缆时的损耗大小。

驻波比测试用于衡量天馈线在传输信号时的回波情况，以此来检测信号反射和不匹配等问题。

信号干扰测试则是用来检测线缆周围存在的干扰源，以保证传输信号的稳定性和可靠性。

完成测试后，需要根据测试结果进行评估和调整。

如果测试结果不符合要求，可以根据不同情况采取相应措施。

例如，如果衰减过大，可以选择更优质的天馈线或者更换连接器；如果驻波比过高，需要检查连接器是否正确安装、线缆是否受损或存在接地问题等；如果存在干扰源，需要采取屏蔽措施或改变线缆布放路径。

总之，天馈线的安装与测试是确保信号传输质量的关键步骤。

正确的安装和测试可以提高无线信号传输的可靠性和稳定性，从而保证无线通信系统的正常运行。

因此，在实际应用中，我们应该重视天馈线的安装与测试，并根据实际需要进行相应的调整和改进。

天馈线是一种用于无线电频率传输的特殊电缆，主要用于将天线与收发设备连接起来。

这种电缆具有良好的屏蔽性能和高频损耗特性，可以有效地保护信号免受干扰和损耗。

因此，天馈线的安装和测试对于保证无线通信的质量至关重要。

天馈线常见故障处理

天馈线常见故障处理1、天馈线安装问题天馈线在安装过程中，由于安装人员疏忽，造成天馈线短路和馈线接头有灰尘、污垢，以及天馈线接头密封处老化断裂等。

这些造成的天馈线故障，往往比较难于查找，特别是由于密封处断裂造成的活动障碍更难查找。

GSM二期工程芦岭基站安装完毕后，基站调试不通，西门子公司的人员去了几次也查不出问题，是基站硬件问题，还是电缆连接问题，还是天馈线问题呢？经多方查找，才发现是由于安装人员疏忽，在制作馈线接头时，把一个头发丝般的铜皮做在馈线的芯皮之间，致使馈线短路。

重新制作馈线接头后，基站运行正常，但是为此各方面花费了多么大的精力，给移动局带来多么大的利益损失。

同样的，有些天馈线安装完毕后虽测试指标达到要求，但由于馈线尾巴线绑扎不牢，久经风吹雨打，造成封密处断裂，致使基站出现故障。

宿州朱仙庄基站的馈线尾巴线绑扎不牢，正常使用八个月后，经常由于驻波比告警，造成基站Disable，我们认真分析原因，确定为馈线接头密封处由于风吹摇摆开裂。

我们对接头处重新处理，加固馈线尾巴线，驻波比告警消失。

覆盖距离由原先的1公里扩大到4--5公里，提高了基站的利用效率。

象这一类情况非常多，如不及时处理，出现的问题会更多。

2、天馈线进水的问题天馈线进水问题的出现，既有人为的因素，也有自然的因素。

自然的因素是由于馈线本身进水。

GSM二期工程时，适逢宿州发大水，有些馈线浸泡在水里。

由于馈线长期在水中浸泡，造成馈线外皮老化，雨水渗透到馈线内。

天馈线安装好以后，又没有按照要求进行驻波比测试，以致晴天时天馈线没有驻波比告警，阴天或下雨时，天馈线系统即有驻波比告警，造成基站Disable。

为此，工程局和我方人员去了十几次也没有解决，后来用驻波比测试仪对馈线进行测试，发现造成该基站频繁退出的原因为：发射馈线进水。

更换天馈线以后，故障排除。

人为造成天馈线进水的情况就更多，主要包括馈线接地处没有密封好、安装时划伤馈线、馈线和软跳线接头没有密封好等。

天馈系统故障处理案例总结

天馈系统故障处理案例分析摘要：天馈系统的主要功能是作为射频信号发射和接收的通道，将基站调制好的射频信号有效地发射出去，并接收UE发射的信号。

天馈子系统主要包括天线、馈线、跳线和塔放等，天线的类型、增益、覆盖方向、前后比都会影响系统性能；馈线、跳线与天线间的传输损耗也都影响信号的发射和接收，所以天馈系统性能的好坏直接影响了网络的性能和质量。

本文将详细介绍常见的天馈系统故障案例的处理和分析。

关键字：天馈；天线；塔放；跳线；驻波；干扰。

一、案例1.故障现象描述发现某W基站第2小区出现驻波告警，派代维去处理，到现场测得驻波值1.8，已超过门限值，所以上报射频驻波告警，处理后，测得驻波最大值为1.2，告警消失。

但几小时后，该小区射频驻波告警再次出现，用DSP VSWR查得其驻波值，结果VSWR=10。

再回到现场检查，天线系统完好，用sitemaster测得驻波值1.2，告警信息与实际测量值不相符。

DSP VSWR:;勒流扶闾+++ 勒流扶闾 2009-11-20 14:24:06O&M #13745%%/*35504*/DSP VSWR:;%%RETCODE = 0 执行成功。

天线口驻波比------------机柜编号机框编号槽位编号发射单元编号驻波比(0.1)主柜 4 0 0 100(结果个数 = 1)--- END2.告警信息在MML上执行LST ALMAF查看该站的告警，如下所示，出现告警的小区和之前一样，在第一小。

LST ALMAF:;勒流扶闾+++ 勒流扶闾 2009-11-20 14:26:14O&M #13748%%/*36990*/LST ALMAF:;%%RETCODE = 0 执行成功。

ALARM 334062 故障重要告警 NodeB 1317 硬件系统告警同步号 = 637000告警名称 = 射频模块驻波告警告警发生时间 = 2009-11-13 02:14:15定位信息 = 柜号=0, 框号=4, 槽号=0, 板类型=WRFU板, 故障码=NULL, 驻波告警门限（单位：0.1）=15, 驻波值（单位：0.1）=100, 平均前向功率（单位：0.1dBm）=355, 平均反向功率（单位：0.1dBm）=343(结果个数 = 1)--- END3.原因分析当基站产生射频驻波告警时，表征从WRFU的输出端口一直到天线的整个天馈系统处于匹配不良状态，与正常状态相比，上下行的信号功率都会受到额外的衰减，甚至导致上下行链路的中断。

天馈线安装及常见故障分析处理

天馈线安装及常见故障分析处理摘要：无线传输是广播电视信号的重要传输形式,是以电磁波的形式通过空间辐射能量来实现射频广播电视信号的传输与覆盖。

天馈线系统作为广播电视传输设备的重要组成部分,直接关系着信号的播出质量和服务范围,对其做好维护是保障广播电视安全播出的重要环节之一。

由于情况具有多变化，各台站的机房及铁塔情况不相同，故该天馈线等关键设备的专项施工安装方案需要多次现场调研踏勘、根据现场情况确定。

我台所有天馈线全部由有安装资质指定的施工队伍负责完成安装，我方技术人员同施工队伍中接受过培训的人员参与设备的安装、检测和排除故障，并负责整套系统的调试。

在安装过程中我单位的技术人员将说明设备的安装步骤和注意事项，安装的每一件设备都做详细安装记录。

关键词：广播电视;天馈线系统;管理维护;1、天馈线安装准备工作当地开展过类似工程的安装施工工作，有当地的施工经验，对各台站地理环境、广电设备设施比较熟悉，掌握各台站的施工难点及重点所在，在工程安装施工前能高效进行施工准备，确保施工顺利开展。

（1）选择晴好天气，进行地面组装和塔上的吊装工作。

（2）开始安装前，请仔细研究随同设备提供的馈电系统图及安装图。

（3）察看运到工地的天馈线设备外观有无破损及有无水浸现象，并清点数量。

（4）检查功分器、主馈电缆和分支电缆的绝缘度（2500V摇表，大于200MΩ），用无水酒精将天馈线系统各接口擦拭干净，重新拧紧各接口的内芯，以免因接触不良引起打火。

2、安装主馈电缆（1）按发货清单清点主馈电缆和附属设备及与桅杆连结构件的到货数量；检查主馈电缆及附属设备外观有无损坏和挤压变形情况，不允许使用电缆严重弯曲、扭绞、碰撞或发生其他机械损伤。

（2）电缆出厂时已安装好接头，在施工安装过程中不允许拆开电缆接头。

主馈电缆头制作技术要求：1)主馈电缆头制作时应采取措施，严禁杂物和铜屑掉入馈管内，裁截馈管时应严格按安装制作图纸技术要求进行操作。

2)主馈电缆头制作时，内、外导体不能留有毛刺，剪锯齿边时大小应均匀一致，翻边弯倒后应平整并剪掉多余部分；外导体环拧紧应端正，与电缆轴线成90°并到位，内导体芯拧紧后应保证接触良好，并应与外导体长度一致。

发射机天馈线系统的技术保障方法分析研究

发射机天馈线系统的技术保障方法分析研究发射机天馈线系统是广播电视传输系统中不可或缺的重要组成部分，它直接关系着广播电视信号的传输质量和覆盖范围。

在实际应用过程中，由于气候、环境等因素的影响，发射机天馈线系统往往会出现各种故障，严重影响信号的传输和接收。

对发射机天馈线系统的技术保障方法进行分析研究具有非常重要的意义。

一、天馈线系统的故障原因及危害分析1. 天馈线本身原因天馈线本身存在老化、破损等问题，导致信号传输质量下降，甚至无法传输信号。

2. 天线和馈线连接问题天线和馈线连接处出现松动、腐蚀等现象，导致信号传输不畅或完全中断。

3. 天馈线环境因素影响天馈线系统受到风雨、雷电、温度变化等自然环境的影响，导致天馈线出现各种故障。

4. 人为因素人为操作不当、维护保养不到位等问题也是导致天馈线系统故障的重要原因之一。

天馈线系统故障会直接导致广播电视信号的传输质量下降，影响到用户的观看体验，严重时甚至影响到广播电视的正常播出，给广播电视传输工作带来严重的危害。

二、天馈线系统技术保障方法分析1. 定期巡检和维护保养对发射机天馈线系统进行定期巡检和维护保养工作是保障天馈线系统正常运行的重要手段。

巡检内容包括天馈线外观检查、连接处及接头检查、天线检查等。

维护保养内容包括对天馈线进行清洁、防腐蚀处理、定期更换老化零部件等。

2. 安装质量保障在天馈线系统的安装过程中，要严格按照安装要求进行操作，确保天馈线系统的安装质量达到标准要求。

3. 引入先进的监测技术利用先进的监测技术，对天馈线系统的运行状况进行实时监测，及时发现故障并采取措施进行处理，可以有效提高天馈线系统的运行可靠性。

4. 加强人员培训对天馈线系统维护保养人员进行专业的培训，提高他们的技术水平和维护保养意识，保障天馈线系统的正常运行。

5. 采用优质的设备和材料在天馈线系统的建设和维护过程中，要选择优质的设备和材料，确保天馈线系统的质量和可靠性。

通过以上技术保障方法的分析研究，可以更好地保障发射机天馈线系统的正常运行，提高广播电视信号的传输质量和覆盖范围，为用户提供更好的观看体验。

天馈线系统故障原因分析

只要机器的三大指标进级、播出即认
天馈线系统故障原因分析
温洪珍
（作者单位：新疆广播电视局节传中心６３３台）
摘
要：天馈线是发射系统的重要组成部分，主要功能是作为射频信号发射和接收的通道将基站调制好的信号有效地发射出去，
其性能的好坏直接影响发射机的播出效果。由于天馈线系统都是安装在室外，所Ｖ￣，－Ｔ－．作环境恶劣，容易发生故障，且维修困难。为此，
本文详细总结了天馈线系统故障的原因及对策。
关键词：天馈线系统；故障；原因
当天馈系统一旦发生故障时，会造忽好忽坏。为防止水浸入馈管，可在馈标准。例如：农作物地耕种时造成的地网成正在工作中的发射机出现劣播甚至停管中充氮气并设充气装置，使馈管中保断线、建筑施工时挖地锚坑损坏地网没有播现象，后果非常严重。其工作过程中持略高于大气压力的气压。及时维修等。因地网是天线回路的一部分，的故障，可根据具体现象判断其原因，其三，用高频电桥和阻抗矢量测试所以保持地网的完好，对减少地网损耗和并找到解决方法。仪等测试仪器，测量天线的阻抗。天线地波场强强弱有重要的意义。当发射机出现负载问题怎么也加不的阻抗是频率的函数，不同中波频道的

２０１３年９月５日，该发射机在正常工作的为５７６ｋＨｚ时，其阻抗约为１５－ｊ１７５ｆｉ。中波发射机和天馈线系统工作在不同的情况之下突然报警，反射功率仪表和入射如调制信号为８ｋＨｚ时，上下边频对应的地电位下，使两个系统之间产生很大的功率仪表的指针全部达到满刻度，使用调天线阻抗的电抗改变量高达 ±８ｎ。天线电位差，长期工作在这种状态下两个系节旋钮但不起任何作用，迅速倒用备机后阻抗经高频回馈抑制回路及阻抗变换电统都会产生大量的热能容易造成调配网无法加上高压。经排查，天馈系统的馈线路后，等效阻抗发生了变化。在载频处，络失谐；二是两个设备工作在两个接地因为挤压而造成断路，导致该机停播１个等效阻抗接近５０Ｑ纯阻，而在 ±８ｋＨｚ点之间极易造成很大功率的负载电阻，多小时。由此可见，天馈系统的正常工作的边频处，通常不是５０Ｑ纯阻，而有了传输功率损耗加大的同时，降低了中波对于安全优质播出十分重要。

无线电天馈系统设备安装应注意哪些问题？

无线电天馈系统设备安装应注意哪些问题？在无线电对讲机接力通信中，要传送的信号是调制在微波上的基带信号的无线电波，通过自由空间传播来实现的，天线与馈线系统在完成这一任务中起着重要的作用，是微波接力通信设备中必不可少的组成部分，这套系统统称为天馈系统，简单讲就是天线与馈线系统，使用该系统能将组建一个庞大的无线电网络，将达到全域无死角，今天和大家探讨一下在无线电天馈系统搭建中设备安装应注意哪些问题：系统设备安装要求一般要求1) 室内温度：机房应该安装空调，保持机房温度为18℃—24℃。

2) 环境湿度：保持在30％~55％。

3) 防尘要求：机房建设与日常维护应有防尘要求。

4) 机房防水：机房的建设中必须进行防水处理，防止漏雨以及其它进水现象。

5) 环境监控：建议机房建设中对温度，地湿，烟感，门禁，下电等现象有监控措施。

6) 照明度：要求机房照明度达到300LUX以上。

7) 通风：机房建设时应考虑具备适当的通风条件。

8) 预留射频电缆进入机房穿线孔直径≥1m及机房内铺设射频电缆的桥架。

9) 提供系统基站联网链路及有线电话接口。

接地保护机房地线是保证系统安全运行的一个重要措施，地线接法是否合理，将影响系统的稳定可靠运行，同时地线亦能保护在发生事故情况时的人身和设备安全。

因此接地系统需满足以下要求：1) 交流工作接地是指交流电源的中性线，接地电阻R＜5Ω。

2) 安全保护接地是指设备外壳的安全接地线，接地电阻R＜5Ω。

3) 天线/建筑物防雷接地将用于天线防雷器的接地，接地电阻R＜4Ω。

4) 设备和机柜接地（安全保护接地）的接地方式，所有设备机柜或电脑设备将连接到机房内提供的专用接地铜排上。

5) 接地夹用于将馈线屏蔽层连接至铁塔接地端，短于60米馈线可在塔顶和走线架两端装接地夹，长于60米馈线在其1/2处需多装一个接地夹。

走线设计基站机房应为天线馈线（1/2馈线1根）提供进入机房的通道，同时注意馈线进入机房处通道的防水处理并为到设备机柜位置预留上走线桥架。
