磁悬浮小球仿真报告
磁悬浮实验报告(二)2024
磁悬浮实验报告（二）引言概述：本文是关于磁悬浮实验的报告，主要介绍了磁悬浮技术的原理和应用。
通过逐步探索磁悬浮的机制和实验条件，我们进一步认识了磁悬浮技术在交通运输和工程领域的巨大潜力。
本报告将首先介绍磁悬浮的基本原理，然后讨论具体实验的方法和结果，最后总结实验的主要收获和局限性。
正文：1. 磁悬浮的基本原理：- 电磁原理- 磁悬浮的运行机制- 磁悬浮与传统交通方式的比较- 磁悬浮对环境的影响2. 实验方法：- 实验装置的搭建- 实验所需材料和设备的准备- 实验条件和参数的设定- 数据采集和记录方法- 实验的安全措施3. 实验结果与分析：- 磁悬浮列车的悬浮高度与速度的关系- 磁悬浮列车的推力与电流的关系- 磁悬浮装置的能耗与负载的关系- 磁悬浮装置的稳定性和安全性分析- 磁悬浮技术在轨道交通和物流方面的应用展望4. 实验的主要收获：- 深入了解了磁悬浮技术的特点和工作原理- 掌握了磁悬浮实验的常用方法和数据处理技巧- 发现了磁悬浮技术在交通运输领域的潜力和局限性- 对磁悬浮技术的发展和应用提出了一些建议5. 实验的局限性和改进方向：- 实验条件限制和误差分析- 实验过程中的技术难题和挑战- 磁悬浮技术在实际应用中需要解决的问题- 下一步实验的改进方向和扩展总结：通过本次磁悬浮实验，我们对磁悬浮技术的原理和实际应用有了更深入的了解。
我们发现，磁悬浮技术具有广阔的应用前景，可以用于提高交通运输的效率和减少能源消耗。
然而，磁悬浮技术在工程实践中还面临着一些技术和经济上的挑战。
在未来的研究中，我们将进一步优化磁悬浮实验方法，探索更好的磁悬浮材料和设备，以实现更高效、安全和可持续的磁悬浮系统。
磁悬浮实验报告

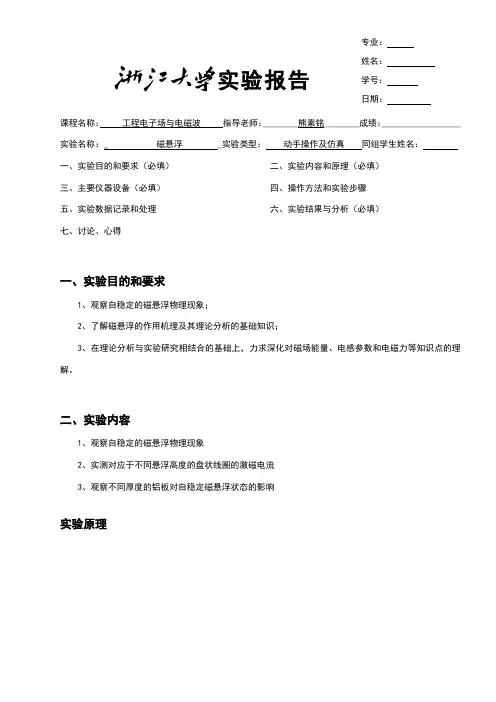

实验报告课程名称： 工程电子场与电磁波 指导老师：________熊素铭________成绩：__________________ 实验名称：_ 磁悬浮 _实验类型： 动手操作及仿真 同组学生姓名： 一、实验目的和要求（必填） 二、实验内容和原理（必填） 三、主要仪器设备（必填） 四、操作方法和实验步骤 五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1、观察自稳定的磁悬浮物理现象；2、了解磁悬浮的作用机理及其理论分析的基础知识；3、在理论分析与实验研究相结合的基础上，力求深化对磁场能量、电感参数和电磁力等知识点的理解。
二、实验内容1、观察自稳定的磁悬浮物理现象2、实测对应于不同悬浮高度的盘状线圈的激磁电流3、观察不同厚度的铝板对自稳定磁悬浮状态的影响实验原理专业： 姓名：学号： 日期：1、自稳定的磁悬浮物理现象由盘状载流线圈和铝板相组合构成磁悬浮系统的实验装置，如图2-6所示。
该系统中可调节的扁平盘状线圈的激磁电流由自耦变压器提供，从而在50 Hz正弦交变磁场作用下，铝质导板中将产生感应涡流，涡流所产生的去磁效应，即表征为盘状载流线圈自稳定的磁悬浮现象。
2、基于虚位移法的磁悬浮机理的分析在自稳定磁悬浮现象的理想化分析的前提下，根据电磁场理论可知，铝质导板应被看作为完纯导体，但事实上当激磁频率为50 Hz时，铝质导板仅近似地满足这一要求。
为此，在本实验装置的构造中，铝质导板设计的厚度b还必须远大于电磁波正入射平表面导体的透入深度d（b ）。
换句话说，在理想化的理论分析中，就交变磁场的作用而言，此时，该铝质导板可被看作为“透不过的导体”。
对于给定悬浮高度的自稳定磁悬浮现象，显然，作用于盘状载流线圈的向上的电磁力必然等于该线圈的重量。
本实验中，当通入盘状线圈的激磁电流增大到使其与铝板中感生涡流合成的磁场，对盘状载流线圈作用的电磁力足以克服线圈自重时，线圈即浮离铝板，呈现自稳定的磁悬浮物理现象。
磁悬浮实验报告(一)2024
磁悬浮实验报告（一）引言概述本文档旨在提供对磁悬浮实验的详细分析和结论。
磁悬浮技术是一种利用磁场与磁体相互作用产生浮力的技术，它在交通运输、工业制造等领域具有广泛的应用前景。
通过该实验，我们将探索磁悬浮技术的基本原理和悬浮稳定性的影响因素。
正文内容1. 实验装置搭建- 首先，我们准备了磁悬浮实验所需的磁体和磁场产生装置。
- 其次，我们安装了用于测量悬浮高度和稳定性的传感器和仪器。
- 最后，我们调整了磁场强度和位置，以确保磁悬浮平台的稳定性和可控性。
2. 磁悬浮原理分析- 我们对磁悬浮的基本原理进行了详细解释，包括法拉第电磁感应定律和电磁力学原理。
- 我们介绍了磁悬浮实验中所需的磁场调节和控制技术，以保证悬浮平台的平稳运行。
3. 悬浮稳定性实验- 我们对悬浮系统中的稳定性进行了详细研究。
- 我们分析了悬浮高度、磁场强度和位置调节对悬浮稳定性的影响。
- 我们通过实验数据和观察结果，评估了悬浮稳定性的变化趋势。
4. 动态特性分析- 我们对磁悬浮系统的动态特性进行了研究。
- 通过改变悬浮平台上的负载和外力的作用，我们观察了系统响应的速度和稳定性。
- 我们使用传感器和仪器来记录和分析系统的动态响应，以便进一步优化磁悬浮系统。
5. 发展前景和挑战- 我们讨论了磁悬浮技术在交通运输和工业制造中的潜在应用前景。
- 同时，我们也提出了当前磁悬浮技术面临的一些挑战和限制，并提出了进一步改进的可能性。
总结通过本文档，我们详细介绍了磁悬浮实验的搭建过程、磁悬浮原理、悬浮稳定性实验、动态特性分析以及磁悬浮技术的发展前景和挑战。
这些研究将为磁悬浮技术的应用和进一步研究提供有益的参考。
我们相信，随着磁悬浮技术的不断发展和完善，它将在未来的交通和工业领域发挥重要作用。
磁悬浮实验报告
引言概述：
磁悬浮实验是一种利用磁力原理实现物体悬浮的技术，其应用广泛，包括高速列车、磁悬浮球、磁悬浮轴承等领域。
本文是《磁悬浮实验报告（二）》的续篇，将进一步探讨磁悬浮技术的原理、应用和优势。
本文主要分为引言、原理概述、实验过程、实验结果和讨论、总结五个部分。
正文内容：
一、原理概述
1.磁悬浮技术的定义
2.磁悬浮技术的基本原理
3.常见的磁悬浮装置
二、实验过程
1.实验器材准备
2.实验样品准备
3.实验条件设置
4.实验过程记录
5.数据采集与处理
三、实验结果和讨论
1.实验结果分析
a.磁悬浮器件的稳定性分析
b.磁悬浮器件的悬浮高度与电流关系
c.磁悬浮器件的悬浮高度与质量关系
2.讨论与解释
a.实验结果的合理性解释
b.实验结果与理论预期的比对
c.实验结果的局限性和进一步研究方向
四、应用领域与优势
1.磁悬浮技术在高速列车领域的应用
2.磁悬浮技术在磁悬浮球领域的应用
3.磁悬浮技术在磁悬浮轴承领域的应用
4.磁悬浮技术的优势和未来发展前景
五、总结
在本文中，我们通过实验和分析，深入了解了磁悬浮技术的原理和应用。
通过实验数据，我们得出了磁悬浮器件的悬浮高度与电流、质量的关系，并对实验结果进行了讨论与解释。
磁悬浮技术在高速列车、磁悬浮球和磁悬浮轴承等领域的应用也被详细介绍，展示了磁悬浮技术的优势和未来发展前景。
磁悬浮技术的发展将会在
交通运输、能源转换和工业制造等领域产生重大影响，并有望带来更多的创新和发展机会。
磁悬浮实验报告
开放性试验：《磁悬浮原理实验仪制作及PID控制》试验报告实验内容：学生通过磁悬浮有关知识的学习，根据已有的试验模型，设计出磁悬浮实验仪器，并进行制作，进而在计算机上用PID技术进行调节和控制。
难点：PID控制程序的编写及调试。
创新点：该实验以机械学院数控所得科研成果为依托，以一种新颖的方式，用磁悬浮小球直观的展示了PID控制理论的应用。
该仪器构造简单，成本低廉。
此实验综合应用了电磁场、计算机、机械控制等相关知识，具有一定的研究创新性特点。
该仪器有望成为中学物理实验仪器，和高校PID 控制实验仪器。
关键问题1.悬浮线圈的优化设计2.磁悬浮小球系统模型3.磁悬浮小球的PID控制电磁绕组优化设计小球质量：钢小球质量：15~20g小球直径：15mm悬浮高度：3mm要求：根据悬浮高度、小球大小、小球重量设计悬浮绕组绕组铁芯尺寸、线圈匝数、额定电流、线径。
电磁绕组优化设计：由磁路的基尔霍夫定律、毕奥-萨格尔定律和能量守恒定律，可得电磁吸力为：式中：μ0——空气磁导率，4πX10-7H/m ； A ——铁芯的极面积，单位m2； N ——电磁铁线圈匝数；z ——小球质心到电磁铁磁极表面的瞬时气隙，单位m ； i ——电磁铁绕组中的瞬时电流，单位A 。
功率放大器中放大元器件的最大允许电压为15V 。
为了降低功率放大器件上的压力差，减少功率放大器件的发热，设定悬浮绕组线圈电压该值为12V 。
约束条件：U ＝12V 电流、电压与电阻的关系电阻：L ——漆包线的总长度/m S ——漆包线的横截面积/m2d ——线径的大小/mε是漆包线线的电阻率，查表可知： ε＝1.5*1.75*e-8，单位：Ω*m根据线圈的结构，可以得出漆包线的总长度为：2202⎪⎭⎫⎝⎛-=z i AN F μUi R=L R Sε=214S d π=11()ni L L a id dπ==+∑ 线圈的匝数为：综上所述，电磁力为：在线圈骨架几何尺寸和所加的电压固定的情况下，线圈漆包线线径d 越大，漆包线的长度L 越小，电磁力F 越大 。
磁悬浮演示实验报告
磁悬浮演示实验报告磁悬浮演示实验报告引言：磁悬浮技术是一种基于磁力原理的悬浮系统，通过利用磁场的相互排斥或吸引作用，使物体悬浮在空中。
这项技术在交通运输、能源、医疗等领域具有广泛的应用前景。
本实验旨在通过磁悬浮演示实验，展示磁悬浮技术的原理和应用。
实验设备：本次实验所需的设备包括磁悬浮装置、磁悬浮轨道、演示物体等。
磁悬浮装置由电磁铁和磁铁组成，通过调节电流大小可以改变磁场的强度。
磁悬浮轨道则是由一系列磁铁排列而成，形成一个磁场梯度。
实验过程：首先，我们将磁悬浮轨道放置在实验台上，并将磁悬浮装置悬挂在轨道上方。
然后，我们选择一个合适的演示物体，如一个小球，将其放置在磁悬浮装置的悬浮位置上。
接下来，我们通过调节电流大小，使磁悬浮装置产生一个与演示物体相互作用的磁场。
当电流通过电磁铁时，会产生一个磁场，与磁悬浮轨道上的磁场相互作用，从而实现演示物体的悬浮。
实验结果：通过实验观察，我们可以清楚地看到演示物体在磁悬浮装置的悬浮位置上悬浮起来。
这是因为磁悬浮轨道上的磁场与磁悬浮装置产生的磁场相互作用，产生了一个向上的磁力，使演示物体克服重力而悬浮在空中。
当我们调节电流大小时，可以改变磁场的强度，从而调整演示物体的悬浮高度。
实验讨论：磁悬浮技术的应用非常广泛。
在交通运输领域，磁悬浮列车可以通过磁场的相互作用，实现车辆的悬浮和运行，具有高速、低噪音和低能耗的特点。
在能源领域，磁悬浮发电机可以通过磁场的相互作用，实现转子的悬浮和旋转，提高发电机的效率和稳定性。
在医疗领域，磁悬浮手术器械可以通过磁场的相互作用，实现器械的悬浮和精确操作，减少手术创伤和恢复时间。
然而，磁悬浮技术也存在一些挑战和限制。
首先，磁悬浮装置的制造成本较高，限制了其在大规模应用中的推广。
其次，磁悬浮系统对环境的要求较高，需要在无磁性材料和低温环境下运行，增加了系统的复杂性和成本。
此外，磁悬浮系统的稳定性和安全性也是需要考虑的因素，特别是在高速运行和复杂工况下。
磁悬浮实验实验报告
1. 了解磁悬浮技术的原理和基本操作。
2. 掌握磁悬浮实验的步骤和方法。
3. 通过实验，观察磁悬浮现象，分析磁悬浮系统的稳定性和悬浮高度与激磁电流的关系。
二、实验原理磁悬浮技术是利用磁力使物体悬浮在空中，避免物体与支撑面接触，从而减少摩擦和能量损耗。
实验中，通过改变激磁电流的大小，观察磁悬浮系统在不同悬浮高度下的稳定性。
三、实验器材1. 磁悬浮实验装置一套（包括磁悬浮盘、磁悬浮支架、激磁电流线圈、电源等）。
2. 测量工具（如尺子、万用表等）。
四、实验步骤1. 搭建实验装置，将磁悬浮盘放置在磁悬浮支架上，确保磁悬浮盘与支架平行。
2. 将激磁电流线圈绕在磁悬浮盘上，确保线圈与磁悬浮盘紧密贴合。
3. 连接电源，调整激磁电流的大小。
4. 观察磁悬浮盘在不同激磁电流下的悬浮状态，记录悬浮高度和激磁电流的对应关系。
5. 改变激磁电流的大小，重复步骤4，观察磁悬浮盘的悬浮状态。
五、实验结果与分析1. 观察到当激磁电流较小时，磁悬浮盘处于悬浮状态，但悬浮高度较低；随着激磁电流的增大，悬浮高度逐渐升高。
2. 当激磁电流过大时，磁悬浮盘开始接触支架，悬浮状态不稳定。
3. 通过实验数据可知，悬浮高度与激磁电流之间存在一定的关系，具体表现为：在一定范围内，激磁电流越大，悬浮高度越高。
1. 磁悬浮技术是一种利用磁力实现物体悬浮的技术，具有减少摩擦和能量损耗的优点。
2. 磁悬浮系统的稳定性与激磁电流的大小有关，在一定范围内，激磁电流越大，悬浮高度越高，系统越稳定。
3. 通过本实验，掌握了磁悬浮实验的步骤和方法，为后续研究磁悬浮技术奠定了基础。
七、实验总结本次实验成功地实现了磁悬浮现象的观察，通过实验数据的分析，得出了悬浮高度与激磁电流的关系。
在实验过程中，我们了解到磁悬浮技术的原理和应用，提高了对磁悬浮系统的认识。
同时，通过实际操作，锻炼了我们的动手能力和实验技能。
在今后的研究中，我们可以进一步探讨磁悬浮系统的优化设计，提高磁悬浮技术的稳定性和悬浮高度，为磁悬浮技术的发展和应用提供有力支持。
磁悬浮实验报告
开放性试验：《磁悬浮原理实验仪制作及PID控制》试验报告实验内容：学生通过磁悬浮有关知识的学习，根据已有的试验模型，设计出磁悬浮实验仪器，并进行制作，进而在计算机上用PID技术进行调节和控制。
难点：PID 控制程序的编写及调试。
创新点：该实验以机械学院数控所得科研成果为依托，以一种新颖的方式，用磁悬浮小球直观的展示了PID 控制理论的应用。
该仪器构造简单，成本低廉。
此实验综合应用了电磁场、计算机、机械控制等相关知识，具有一定的研究创新性特点。
该仪器有望成为中学物理实验仪器，和高校PID 控制实验仪器。
关键问题1. 悬浮线圈的优化设计2. 磁悬浮小球系统模型3. 磁悬浮小球的PID 控制 电磁绕组优化设计 小球质量：钢小球质量：15~20g 小球直径：15mm 悬浮高度：3mm要求：根据悬浮高度、小球大小、小球重量设计悬浮绕组 绕组铁芯尺寸、线圈匝数、额定电流、线径。
电磁绕组优化设计：由磁路的基尔霍夫定律、毕奥-萨格尔定律和能量守恒定律，可得电磁吸力为：式中：μ0——空气磁导率，4πX10-7H/m ； A ——铁芯的极面积，单位m2； N ——电磁铁线圈匝数；z ——小球质心到电磁铁磁极表面的瞬时气隙，单位m ； i ——电磁铁绕组中的瞬时电流，单位A 。
功率放大器中放大元器件的最大允许电压为15V 。
为了降低功率放大器件上的压力差，减少功率放大器件的发热，设定悬浮绕组线圈电压该值为12V 。
约束条件：U ＝12V电流、电压与电阻的关系 电阻：L ——漆包线的总长度/m S ——漆包线的横截面积/m2d ——线径的大小/mε是漆包线线的电阻率，查表可知： ε＝1.5*1.75*e-8，单位：Ω*m根据线圈的结构，可以得出漆包线的总长度为：11()ni L L a id dπ==+∑ 线圈的匝数为： 2202⎪⎭⎫⎝⎛-=z i AN F μUi R=L R Sε=214S d π=2b an d-=dnL N /1-=综上所述，电磁力为：在线圈骨架几何尺寸和所加的电压固定的情况下，线圈漆包线线径d 越大，漆包线的长度L 越小，电磁力F 越大 。
悬浮球研究报告
悬浮球研究报告引言悬浮球是一种具有悬浮和旋转功能的装置，通常由磁悬浮技术实现。
在磁场作用下，悬浮球能够悬浮在空中，并且可通过外部力或磁场改变其位置和旋转状态。
由于其独特的外观和动态表现，悬浮球逐渐成为人们研究和开发的热点之一。
本报告旨在介绍悬浮球的原理、应用领域以及未来发展方向。
1. 悬浮球原理悬浮球的原理基于磁悬浮技术，利用磁场的排斥力和吸引力使悬浮球悬浮在空中并旋转。
通常采用永磁体和电磁体结合的方式来实现磁悬浮效果。
永磁体通常位于悬浮球的底部，产生强大的磁场，使悬浮球具有足够的浮力。
电磁体则位于悬浮球的上方或周围，通过控制电流的大小和方向来改变磁场的分布，从而控制悬浮球的位置和旋转状态。
2. 悬浮球的应用领域悬浮球作为一种令人惊叹的装置，具有广泛的应用领域。
2.1 室内装饰悬浮球可以作为室内装饰品，吸引人们的注意力。
其独特的悬浮和旋转效果，为室内环境增添了科技感和艺术美感。
2.2 教育展示悬浮球可以用于教育展示，能够吸引学生的兴趣，展示物理原理和科学原理。
通过悬浮球的实物演示，学生可以更直观地理解磁悬浮技术和磁场的作用。
2.3 广告宣传悬浮球也可以用于广告宣传。
其引人注目的特点吸引了广告商的关注，可以用于展示公司的产品或品牌形象。
悬浮球旋转的动态效果能够吸引人们的眼球，增加广告效果。
2.4 科研实验悬浮球可以在科研实验中得到应用，用于研究磁场的性质、精密测量等。
通过控制悬浮球的位置和旋转状态，可以研究磁悬浮技术的应用和改进。
3. 悬浮球的未来发展方向悬浮球作为一种新兴的装置，仍然有很大的发展空间和潜力。
以下是悬浮球未来发展的几个方向：3.1 多维度悬浮目前的悬浮球通常只能在一个水平平面上悬浮和旋转，未来的发展方向是实现多维度的悬浮。
通过增加电磁体的数量和布局，可以实现悬浮球在垂直方向上的悬浮和旋转。
3.2 悬浮球的控制和交互目前的悬浮球主要通过外部力和磁场来控制其位置和旋转状态，未来的发展方向是实现更智能化的控制和交互。
磁悬浮球系统的建模与仿真设计毕业设计
声明本人郑重声明:所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
学生签名：年月日新疆大学毕业论文（设计）任务书班级：自动化081 姓名：论文（设计）题目：磁悬浮球系统的建模与仿真设计专题：要求完成的内容： 1. 学习系统建模方法和熟练MATLAB语言。
2. 熟悉磁悬浮球控制系统的工作原理。
3. 建立磁悬浮球控制系统的数学模型。
4. 分析磁悬浮球控制系统的稳定性。
5. 磁悬浮球控制系统的控制器（PID,模糊）的设计。
6. 用SIMULINK建模进行仿真实验进行分析。
7. 编写毕业设计说明书。
发题日期：年月日完成日期：年月日实习实训单位：地点：论文页数：页；图纸张数：指导教师：教研室主任：院长：摘要磁悬浮技术是集电磁学、电子技术、控制工程、信号处理、机械学、动力学为一体的典型的机电一体化技术。
随着电子技术、控制工程、处理信号元器件、电磁理论及新型电磁材料的发展和转子动力学的进展，磁悬浮技术得到了长足的发展。
本实验平台可以使用多种控制器和控制方法，适用于相关人员的研究和实验工作。
研究和设计磁悬浮球控制系统实验平台是本文的主要工作，本文在分析磁悬浮球控制系统工作原理的基础上，设计了一套磁悬浮球控制系统实验平台。
本文着重介绍控制器的设计过程。
在此基础上，本文利用了MATLAB设计了基于计算机的磁悬浮PID传统控制和模糊PID控制器。
所研制的控制器软件设计方法简单、性能稳定、实时调试方便。
关键词：磁悬浮球控制系统；稳定性；传统PID控制器；模糊PID控制器ABSTRACTMagnetic Suspension is one of typical mechanics and electronics technology,which includes the electromagnetics, electron technology, control engineering, signaldisposal, mechanics and dynamics.As the electronic technology, control engineering, processing signal components, electromagnetic theory and the development of new electromagnetic material and the progress of the rotor dynamics, maglev technology got rapid progress. This experiment platform can use a variety of controller and the control method, apply to relevant personnel of research and experimental work.This thesis focuses on the research and design of Magnetic Suspension ball Control System testing platform. Based on analyzing of Magnetic Suspension ball Control system's working principle, the thesis designs a Magnetic Suspension ball Control System testing platform.The paper emphasizes the design process.On this basis, this paper use based on MATLAB design of magnetic levitation PID traditional computer control and fuzzy PID controller. The developed controller software design method is simple, stable performance, real-time debugging is convenient.Keywords: maglev ball control system;stability;the traditional PID controller;the fuzzy PID controller目录1 绪论 (5)1．1 磁悬浮技术综述 (5)1．1．1 前言 (5)1．1．2 磁悬浮方式的分类 (5)1．1．3 磁悬浮控制方法的现状与发展趋势 (5)1．2 课题的提出及意义 (6)1．3 本论文的工作及主要内容 (6)2 磁悬浮球系统组成及系统模型 (8)2.1 磁悬浮球系统组成 (8)2.2 磁悬浮球系统工作原理 (8)2.3 磁悬浮球系统的数学模型 (8)2.4 磁悬浮球系统闭环控制 (12)3 传统控制器的研究与设计 (13)3．1 引言 (13)3．2 控制器设计 (13)3.2.1 PID控制器基本控制规律 (13)3.2.1.1 比例控制器（P调节器） (13)3.2.1.2 积分控制器（I调节器） (14)3.2.1.3 微分控制器（D调节器） (15)3.2.1.4 比例-微分控制器（PD调节器） (15)3.2.1.5 比例-积分控制器（PI调节器） (16)3.2.1.6 比例-积分-微分控制器（PID调节器） (17)3.2.2 PID控制器的参数整定 (19)3.2.3 PID调节器参数的工程整定 (21)3.2.3.1工程实验法整定 (21)3.2.3.2 Ziegler-Nichols参数整定法 (22)3.3 磁悬浮球系统PID参数整定及系统仿真 (24)3.3.1 不加控制器时磁悬浮球系统及其系统仿真 (24)3.3.2 PID参数整定的步骤及系统仿真 (28)4 模糊PID控制器的设计 (32)4．1引言 (32)4．2模糊控制器简介 (32)4．2．1模糊控制的基本原理 (32)4.2.2 模糊控制器的结构 (32)4.3 模糊控制系统的设计 (34)4.3.1 模糊控制器的结构设计 (34)4.3.2 模糊控制器的基本设计 (35)4.3.3 模糊PID控制器结构及参数自整定原则 (36)4.3.4 模糊PID控制器的设计 (37)4.3.5 基于MATLAB的模糊PID控制系统的仿真研究 (39)5 总结与展望 (42)5．1总结 (42)5．2 今后的研究方向 (42)致谢 (43)1 绪论1．1 磁悬浮技术综述1．1．1 前言磁悬浮技术属于自动控制技术，它是随着控制技术的发展而建立起来的。
磁悬浮小球 哈工大控制
研究生自动控制专业实验地点：A区主楼518房间姓名：史帅刚实验日期：2015 年 3 月28 日斑号：14S0421 学号：14S104009 机组编号：同组人：张海东朱宁高依然李俊伟成绩教师签字：磁悬浮小球系统实验报告主编：钱玉恒，杨亚非哈工大航天学院控制科学实验室磁悬浮小球控制系统实验报告一、实验内容1、熟悉磁悬浮球控制系统的结构和原理；2、了解磁悬浮物理模型建模与控制器设计；3、掌握根轨迹控制实验设计与仿真；4、掌握频率响应控制实验与仿真；5、掌握PID控制器设计实验与仿真；6、实验PID控制器的实物系统调试；二、实验设备1、磁悬浮球控制系统一套磁悬浮球控制系统包括磁悬浮小球控制器、磁悬浮小球实验装置等组成。
