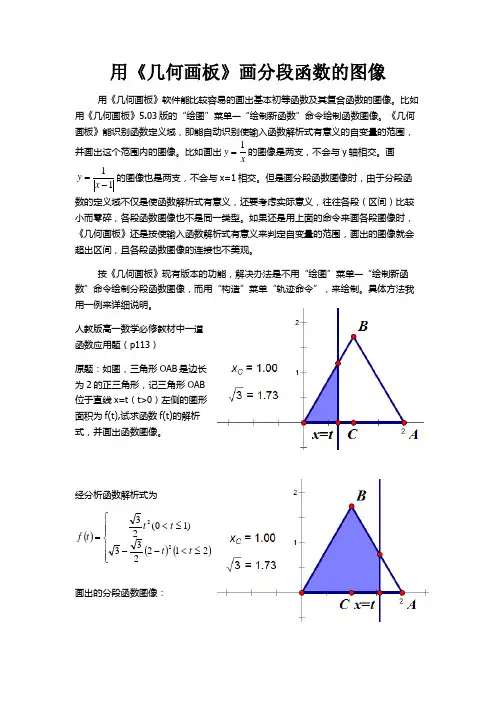

用《几何画板》画分段函数的图像 用《几何画板》软件能比较容易的画出基本初等函数及其复合函数的图像。

比如用《几何画板》5.03版的“绘图”菜单—“绘制新函数”命令绘制函数图像。

《几何画板》能识别函数定义域,即能自动识别使输入函数解析式有意义的自变量的范围,并画出这个范围内的图像。

比如画出xy 1=的图像是两支,不会与y 轴相交。

画11-=x y 的图像也是两支,不会与x=1相交。

但是画分段函数图像时,由于分段函数的定义域不仅是使函数解析式有意义,还要考虑实际意义,往往各段(区间)比较小而零碎,各段函数图像也不是同一类型。

如果还是用上面的命令来画各段图像时,《几何画板》还是按使输入函数解析式有意义来判定自变量的范围,画出的图像就会超出区间,且各段函数图像的连接也不美观。

按《几何画板》现有版本的功能,解决办法是不用“绘图”菜单—“绘制新函数”命令绘制分段函数图像,而用“构造”菜单“轨迹命令”,来绘制。

具体方法我用一例来详细说明。

人教版高一数学必修教材中一道函数应用题(p113)原题:如图,三角形OAB 是边长为2的正三角形,记三角形OAB位于直线x=t (t>0)左侧的图形面积为f(t),试求函数f(t)的解析式,并画出函数图像。

经分析函数解析式为()()()⎪⎪⎩⎪⎪⎨⎧≤<--≤<=212233)10(2322t t t t t f 画出的分段函数图像:图像是有两段二次函数图像拼接而成,在点(1,23)连接。

连接处有显示。

可见每段二次函数图像没有超出相应区间,在衔接处实现无缝衔接。

具体画法如下。
