柴油发电机组吊装方案
发电机吊装方案..

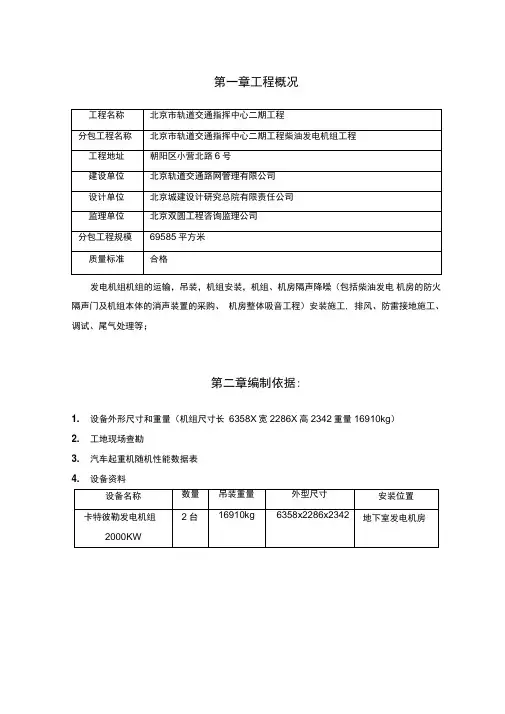

第一章工程概况发电机组机组的运输,吊装,机组安装,机组、机房隔声降噪(包括柴油发电机房的防火隔声门及机组本体的消声装置的采购、机房整体吸音工程)安装施工, 排风、防雷接地施工、调试、尾气处理等;第二章编制依据:1. 设备外形尺寸和重量(机组尺寸长6358X宽2286X高2342重量16910kg)2. 工地现场查勘3. 汽车起重机随机性能数据表4. 设备资料第三章吊装方案(一)吊装负荷计算及吊车的选择1. 负荷计算设备重量16910kg,吊钩重量515kg,吊索重量约50kg吊装重量0=设备重量+吊钩重量+吊索重量=16910+515+50=17475kg计算荷载Q尸K i K2Q=1.1*1.0*17475=19225kg2. 吊装高度本次作业由地面吊装至地下室,吊装高度足够。
3. 吊车可停靠最近位置根据现场条件,吊车可停靠在天井东边的硬度化路面,及天井北边至楼梯间之间通道上;1 )吊车可停靠在天井北部,吊车的支腿可直接支撑在天井的混凝土墙体上。
吊车中心线至天井可停放位置中心为5米。
由于结构的载荷限制不能停放吊车。
2)吊车安装在东侧马路,东门附近。
(详见附图)4. 查130T吊车的性能参数表:吊车的工作幅度控制在16米以内;臂长34.88米;吊车在此状态下的起重量为21吨。
选用130T吊车的满足要求。
(二)索具及吊点的选择1. 设备卸车吊装中将使用4 根吊索,每根吊索的承载负荷都应大于设备重量的50%。
因此本次吊装中将使用4根6米长承载为1 0吨的高强度吊装带作为主吊索。
2. 设备吊装中吊点的位置根据以往的经验,设备卸车吊装时,所需用的吊点都会有明显标注且完全能够承载设备吊装的负荷。
因此作业时严格按照标注吊点的位置系挂吊索具。
3. 设备搬运中的牵引力设备搬运过程中的牵引工作由2 台10吨手拉葫芦来完成牵引工作。
卷设备搬运时吊装口和室内的地面已经硬化和平整。
因此手拉葫芦的牵引力完全可以满足设备移动的需要。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一:柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准(QB-CNCECJ060701-20XX)1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作,柴油发电机组的连续功率为100~1500KVA;并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢:型钢应符合设计要求、无明显的锈蚀,并有材质证明。
2.1.2 螺栓:均采用镀锌螺栓,并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆:各种规格的导线与电缆,要有出厂合格证。
2.1.4 其他材料:绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全;2.3.2 土建工程基本施工完毕、门窗封闭好;2.3.3 在室外安装的柴油发电机组应有防雨措施;2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求;2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员:电工、超重工、调试工,经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装(地脚螺栓固定的机组/安放式的机组)→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收(发电机静态试验/随机配电盘控制柜接线检查)→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查,是否符合安装尺寸要求。
经典柴油发电机安装方案
经典柴油发电机安装方案柴油发电机安装方案一、工程概况:本工程是为了满足施工现场的用电需求,采用柴油发电机组进行供电。
二、临时用电部署2.1供电方式本工程采用柴油发电机组供电,具有可靠性高、适用范围广等优点。
2.2施工现场配电线路为保障用电安全,施工现场配电线路采用优质材料,经过专业人员施工,保证电路的稳定性和安全性。
2.3施工现场配电箱和开关箱施工现场配电箱和开关箱采用符合国家标准的产品,具有防水、防尘、防腐蚀等特性,能够适应恶劣的施工环境。
三、施工用电负荷计算根据施工现场的用电设备和负荷情况,进行了详细的负荷计算,确保发电机组能够稳定供电。
四、发电机组的安装4.1发电机安装工艺流程发电机安装工艺流程包括:选址、基础施工、机组安装、接线、调试等环节。
在整个安装过程中,严格按照规范进行操作,确保安装质量。
4.2 发电机基础发电机基础是机组安装的重要部分,必须按照设计要求建造。
基础的尺寸和强度应满足机组的重量和振动要求。
在建造基础之前,必须进行地质勘探,确保基础的稳定性和安全性。
建造基础时,应注意基础的平整度和水平度,以确保机组的正常运行。
4.3 主机运输吊装就位在主机运输过程中,必须注意保护主机的各个部件,防止损坏。
在吊装过程中,必须使用合适的吊装设备,并严格按照吊装方案操作。
在主机就位后,必须进行各项检查,确保主机的安装质量和安全性。
4.4 排气、燃油冷却系统安装排气、燃油冷却系统是机组的重要组成部分,必须按照设计要求进行安装。
在安装过程中,必须注意管道的连接方式和密封性,以确保系统的正常运行。
在安装完成后,必须进行系统的调试和检查,确保系统的安全性和可靠性。
4.5 电气设备的安装电气设备是机组的核心部分,必须按照设计要求进行安装。
在安装过程中,必须注意电缆的敷设和连接方式,以确保电气设备的正常运行。
在安装完成后,必须进行电气系统的检查和调试,确保系统的安全性和可靠性。
4.6 接地线安装接地线是机组的安全保障,必须按照设计要求进行安装。
柴油发电机组吊装安装、调试方案

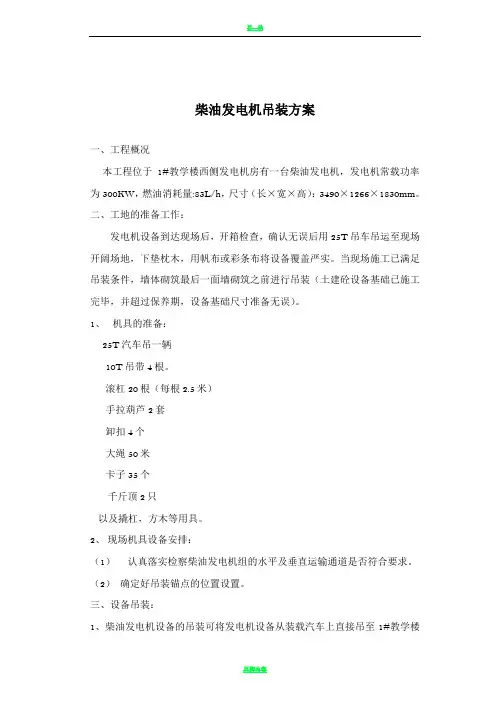

柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机,发电机常载功率为300KW,燃油消耗量:83L/h,尺寸(长×宽×高):3490×1266×1830mm。
二、工地的准备工作:发电机设备到达现场后,开箱检查,确认无误后用25T吊车吊运至现场开阔场地,下垫枕木,用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件,墙体砌筑最后一面墙砌筑之前进行吊装(土建砼设备基础已施工完毕,并超过保养期,设备基础尺寸准备无误)。
1、机具的准备:25T汽车吊一辆10T吊带4根。
滚杠20根(每根2.5米)手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠,方木等用具。
2、现场机具设备安排:(1)认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
(2)确定好吊装锚点的位置设置。
三、设备吊装:1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干,使其和柴油发电机的基础座找平。
3、柴油发电机吊入后,可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护,必要时可加胶皮,木板等进行保护。
2、请注意不要将设备损坏,因柜上指示灯,开关等全部为明装,不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中,必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录,零散备件应注意保管,发现问题及时汇报。
五、设备吊装安全措施:1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》,遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员,在进场前必须进行安全教育,并组织书面考试,考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥,在安排生产的同时,必须保证安全,有可靠的措施并已经解决落实。
柴油发电机吊装方案
目录一.工程概况 (2)二、主要实物量 (3)三. 施工部署及施工进度计划 (3)四. 主要施工方法和技术措施 (5)五. 保证工程质量的措施 (7)六. 保证施工、健康安全及环境的措施 (8)七. 劳动力计划表 (10)八.主要材料及施工工具、量具、仪表使用计划 (10)九.附件 (11)附件1 施工现场平面示意图附件2 起重机技术参数一、工程概况本方案是针对本工程中供应方提供的设备吊装而编制。
其中柴油发电机组最大外形尺寸为6175×2287×2537mm,最大重量为15366kg,共3台。
由于现场场地狭小地形复杂,设备重量重,又是吊装到地下一层,故本次吊装具有很大的难度和风险。
本方案的编制目的,一是顺利实现该批设备的吊装就位,二是确保吊装作业过程中人身安全、建筑物和设备的安全,为此需周密考虑,精心策划并精心组织施工。
本方案的实施由***现场项目部负责、监督;业主、总包等相关责任部门配合。
本方案编制依据下列标准:《起重安装操作规程》上海***有限公司编制《设备吊装作业管理规定》上海***有限公司编制《安全生产工作条例》上海***有限公司编制ZA-12-93 《机械设备安装通用工艺》GB50231-98 《机械设备安装工程施工及验收通用规范》JGJ59-99 《建筑施工安全检查标准》二、主要实物量三、施工部署及施工进度计划1、项目部管理体系2吊装作业指挥系统3、计划进度表四、主要施工方法和技术措施1.施工方法1.1吊装工艺流程图1.2 .吊装方法1.2.1为便于吊机定位,总包必须将延安路一侧围墙内的高台斜坡用建筑垃圾填平并压实,方便我方铺钢板,使吊机开上高台。
吊装区域的地耐力需达到12t∕㎡以上,如有地下管线除标明外,需采取有效的保护措施。
为了找出吊机支腿的准确受力位置,请总包标出结构边线、结构墙,结构保护墙位置,以便我方定出吊机的准确位置。
1.2.2根据现场及设备情况,吊机选用QY-130K汽车起重机。
柴油发电机吊装方案
柴油发电机吊装方案1. 引言柴油发电机作为一种常见的发电设备,广泛应用于各种场合,如工地、建筑、临时供电等。
在正常使用前,需要将发电机安装到适当的位置。
本文将介绍柴油发电机吊装方案,包括吊装方法、吊装过程中的注意事项等。
2. 吊装方法2.1 准备工作在进行柴油发电机吊装前,需要进行一些准备工作,确保吊装过程安全顺利进行。
具体准备工作包括:•确认发电机的重量和尺寸,选择合适的吊装设备;•检查吊装设备的状况,确保吊装设备的安全可靠;•清理吊装现场,确保无障碍物和安全通道。
2.2 吊装步骤以下是柴油发电机吊装的一般步骤:1.安装吊装设备:将吊车或起重机等吊装设备设置在合适的位置,确保能够有效地操作。
2.绑扎吊装装置:使用合适的绳索或吊带将发电机的吊环与吊杆或吊钩连接起来,确保吊装装置牢固可靠。
3.协调操作:与吊装人员进行协调,确保吊装过程平稳进行。
吊装人员需要密切关注吊装装置的位置和角度,并及时调整。
4.升起发电机:通过吊车或起重机等吊装设备,逐渐将发电机升起至所需的高度。
在升起过程中,吊装人员需要保持稳定,并随时与操作人员进行沟通。
5.将发电机定位:在将发电机升起到所需高度后,吊装人员需要将其准确地定位到指定位置。
可以通过调整吊装装置的角度和位置,或者使用辅助工具帮助定位。
6.卸载吊装装置:当发电机准确地定位后,将发电机固定在位置上,并卸下吊装装置,确保安全稳定。
3. 吊装过程中的注意事项在进行柴油发电机吊装的过程中,需要注意以下事项,以确保吊装过程安全可靠:•严格按照操作规程和吊装设备的使用说明进行操作;•在吊装前对吊装设备进行检查,确保其安全可靠;•调查吊装位置地面的承重能力,确保能够承受发电机的重量;•在吊装时,保持吊装装置稳定,防止发生倾倒或滑动的危险;•吊装过程中,吊装人员需要配合操作人员,密切关注发电机的姿态变化,及时调整;•断开电源和燃料供应,以防意外事故发生。
4. 总结柴油发电机吊装是一个关键的环节,对于保证发电机的安装质量和使用效果至关重要。
50吨柴油发电机的吊装方案
50吨柴油发电机的吊装方案50吨柴油发电机的吊装方案一、引言柴油发电机是一种重型设备,其吊装过程需要仔细规划和安全措施。
本文将介绍一种适用于50吨柴油发电机的吊装方案,以确保操作人员的安全和设备的完整性。
二、准备工作1. 确定吊装地点:选择一个平坦、坚固的地方作为吊装地点,远离人员和障碍物,以确保吊装过程的安全。
2. 检查设备:在吊装前,要检查柴油发电机的状态,包括各个部件的完整性和可操作性,以确保其能够安全吊装。
3. 准备吊装设备:确认需使用的吊车、起重机等设备的工作状态良好,检查其额定载重能力是否满足50吨柴油发电机的需求。
三、吊装方案1. 制定吊装计划:根据实际情况确定吊装的步骤、时间和人员,并进行详细的计划。
在计划中考虑到设备的尺寸、重量和高度限制等因素。
2. 组织人员:根据吊装计划,组织吊装人员和监控人员,确保每个步骤都有专业人员进行操作和监督。
3. 安全措施:在吊装现场设置警示标志,确保人员和设备的安全。
要确保吊车或起重机的操作人员熟悉操作规程,并严格遵守安全操作要求。
4. 准备吊装松绳:根据设备的尺寸和吊装计划,准备好运用吊装松绳,以确保设备在吊装过程中的稳定性。
5. 安装吊具:根据发电机的重量和尺寸,选择合适的吊具进行固定。
吊具要牢固可靠,以防止设备在吊装过程中滑动或下降。
6. 吊装过程:在吊装过程中,要注意设备的平衡和稳定,以避免发生意外事故。
在吊装过程中,要定期检查吊装松绳和吊具的牢固性,并根据需要进行调整。
7. 安全下降:在将设备放置在目的地后,要小心地将设备缓慢放下,确保设备安全着陆,并将吊具和吊绳安全取下。
四、安全注意事项1. 严格遵守各项操作规程和安全规定,确保人员和设备的安全。
2. 在吊装过程中要随时关注设备的状态,如发现异常要及时进行处理。
3. 强制要求吊车或起重机的操作人员具备相关的资质和经验。
4. 在设备吊装过程中,要随时与吊车或起重机的操作人员进行沟通,确保操作的顺利进行。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一:柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准(QB-CNCECJ060701-20XX)1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作,柴油发电机组的连续功率为100~1500KVA;并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢:型钢应符合设计要求、无明显的锈蚀,并有材质证明。
2.1.2 螺栓:均采用镀锌螺栓,并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆:各种规格的导线与电缆,要有出厂合格证。
2.1.4 其他材料:绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全;2.3.2 土建工程基本施工完毕、门窗封闭好;2.3.3 在室外安装的柴油发电机组应有防雨措施;2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求;2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员:电工、超重工、调试工,经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装(地脚螺栓固定的机组/安放式的机组)→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收(发电机静态试验/随机配电盘控制柜接线检查)→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查,是否符合安装尺寸要求。
柴油发电机组安装吊装要求规范样本
编号:FS-QG-38848柴油发电机组安装吊装要求规范Specification for installation and hoisting requirements of diesel
generator sets
说明:为规范化、制度化和统一化作业行为,使人员管理工作有章可循,提高工作效率和责任感、归属感,特此编写。
柴油发电机组安装及吊装要求
安装要求:
1、柴油发电机组四周应留不小于1米空间,水箱端根据水箱芯子大小留置通风窗。
本要求为机组机房的最小尺寸,用户可根据需要进行加大。
2、柴油发电机组地基基础应建在硬土地面上,夯实后,做200mm厚的混凝土地面,地面应平整。
3、用户在建造机房时,应在机组上方屋顶预埋起吊用工字钢(≤250KW以下可不要),以备日后维修用。
4、机房应通风良好,地面应平整、防滑。
5、机组排气管内径不应小于柴油机排气口直径,弯管不宜超过3个,弯管角度应大于90度,排气管应有支撑或吊
装支架,保证机组消音器,增压器等不受力。
6、机房内应备有灭火器等消防工具。
吊装要求:
吊装发电机组时,必须整体水平.
请输入您公司的名字
Foonshion Design Co., Ltd。
柴油发电机组吊装安装调试方案
柴油发电机组吊装安装调试方案1柴油发电机吊装方案一、工程概况本工程位于1#教学楼西侧发电机房有一台柴油发电机,发电机常载功率为300KW,燃油消耗量:83L/h,尺寸(长×宽×高):3490×1266×1830mm。
二、工地的准备工作:发电机设备到达现场后,开箱检查,确认无误后用25T吊车吊运至现场开阔场地,下垫枕木,用帆布或彩条布将设备覆盖严实。
当现场施工已满足吊装条件,墙体砌筑最后一面墙砌筑之前进行吊装(土建砼设备基础已施工完毕,并超过保养期,设备基础尺寸准备无误)。
1、机具的准备:25T汽车吊一辆10T吊带4根。
滚杠20根(每根2.5米)手拉葫芦2套卸扣4个大绳50米卡子35个千斤顶2只以及撬杠,方木等用具。
2、现场机具设备安排:(1)认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
(2)确定好吊装锚点的位置设置。
三、设备吊装:1、柴油发电机设备的吊装可将发电机设备从装载汽车上直接吊至1#教学楼发电机房外。
2、在设备吊装下方放方木、滚杠若干,使其和柴油发电机的基础座找平。
3、柴油发电机吊入后,可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护,必要时可加胶皮,木板等进行保护。
2、请注意不要将设备损坏,因柜上指示灯,开关等全部为明装,不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中,必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录,零散备件应注意保管,发现问题及时汇报。
五、设备吊装安全措施:1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》,遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员,在进场前必须进行安全教育,并组织书面考试,考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥,在安排生产的同时,必须保证安全,有可靠的措施并已经解决落实。
柴油发电机吊装方案
柴油发电机吊装方案1. 引言柴油发电机是一种常见的备用电源设备,用于在主电源中断时提供电力。
由于其重型结构和复杂的机械部件,正确的吊装和安装对于确保设备的正常运行至关重要。
本文将介绍柴油发电机吊装方案,包括准备工作、吊装过程和注意事项,旨在提供吊装方案的详细指导。
2. 准备工作在进行柴油发电机的吊装之前,必须进行以下准备工作:2.1 确定吊装位置在选择吊装位置时,需要考虑以下因素:•机组的重量和尺寸•单位承载能力和结构强度•机组与其他设备之间的安全间距•良好的通风和散热条件2.2 准备吊装设备吊装设备必须经过检查和保养,确保其正常工作并符合安全标准。
常用的吊装设备包括:•起重机或起重机械•钢丝绳、吊索和安全带•吊钩和抱箍2.3 确定吊装人员和通信方式对于一次吊装作业,必须指定专门的吊装人员,并建立良好的通信方式,以确保吊装过程的安全和协调。
2.4 编制吊装计划在吊装前,应编制详细的吊装计划,包括吊装过程的流程图、时间计划和安全措施。
吊装计划应经过审查和批准,以确保吊装过程能够有序进行。
3. 吊装过程3.1 安装起重设备•根据吊装计划,在适当位置安装起重机或起重机械。
•检查起重设备的稳定性和安全性,确保其能够安全起吊柴油发电机。
3.2 准备吊装设备•确保钢丝绳、吊索和安全带的完好无损。
•检查吊钩和抱箍的工作状态,确保其可靠性。
•设置吊索和安全带的固定点,以确保吊装过程的稳定性。
3.3 连接吊索和安全带•将吊索连接到柴油发电机的吊耳或其他指定固定点。
•将安全带穿过柴油发电机的安全带孔,并正确固定。
3.4 吊装柴油发电机•通知吊装人员准备开始吊装操作。
•根据吊装计划,缓慢提升柴油发电机,确保吊装过程平稳进行。
•在整个吊装过程中,吊装人员应保持通信畅通,随时传达指令。
3.5 安置柴油发电机•将柴油发电机小心地放置在预定位置上。
•确保柴油发电机与周围环境和其他设备保持安全的间距。
•检查柴油发电机的水平度和平稳性,必要时使用调整螺栓进行校准。
柴油发电机组吊装方案
柴油发电机组吊装方案一、工程概况柴油发电机的重量(1500KV A)为13204kg,长宽高分别为5054、2085,2332。
650 KV A重量为6441kg,长宽高分别为4485、1749,1987。
二、工地的准备工作:1、机具的准备:80T汽车吊一辆10T吊链4个滚杠20根(每根2.5米)滑子6个钢丝绳80米挂钩千斤4个大绳50米卡子35个以及撬杠,方木等用具。
2、现场机具设备安排:(1)准备6个碘钨灯,电压在36V以下供柴油发电机房施工照明用,在柴油发电机室附近设一个专用闸箱。
(2)认真落实检察柴油发电机组的水平及垂直运输通道是否符合要求。
(3)确定好吊装锚点的位置设置。
三、设备吊装:1、柴油发电机组的吊装可由室外直接吊入地下一层锅炉机房,经锅炉房水平运至柴油发电机房吊装深度距地平为-9.8米。
2、在设备吊装下方放方木、滚杠若干,使其和柴油发电机的基础座找平。
3、柴油发电机吊入后,可用吊链及滚杠拉至柴油发电机房基础位。
四、设备吊装注意事项1、搬运时应对土建地面、墙及门等注意保护,必要时可加胶皮,木板等进行保护。
2、请注意不要将设备损坏,因柜上指示灯,开关等全部为明装,不要把撬棍等物直接撬在易碎的部位。
3、拆箱及搬运过程中,必须有厂家人员参加开箱检验。
小组应认真清点并做好开箱纪录,零散备件应注意保管,发现问题及时汇报。
五、设备吊装安全措施:1、严格遵守国务院、部委、北京市以及总公司所颁发的各项安全生产各项法规与文件。
2、各级领导、施工员、操作工作严格贯彻执行《安全生产责任制》,遵守各项安全规章制度。
3、进入本工程进行安装的所有施工人员,在进场前必须进行安全教育,并组织书面考试,考试合格后方可进场工作。
4、各级领导及施工员在任何情况下不违章指挥,在安排生产的同时,必须保证安全,有可靠的措施并已经解决落实。
5、施工人员进行安装施工时,严格遵守安全操作规程,对违反安全操作规程者,任何人有权予以制止。
柴油发电机组吊装方案1
深圳地铁汇通大厦柴油发电机组吊装方案编制单位:中铁北京工程局有限公司编制人:审核人:批准人:编制日期:年月日目录一、工程概述二、设备情况三、吊装载荷计算及吊车选择1.吊装载荷计算载荷计算2.吊车选择3.索具选择四、综合施工程序及主要步骤的要求1.吊装孔及运输路线的选择2.吊装3.水平运输4.就位找正五、安全技术措施及注意事项六、柴油发电机组吊装日程安排七、主要机具、材料一览表八、岗位职责及人员一览表九、需协调问题一、工程概述:(1)工程地址:深圳市福田区深南路南面,香蜜湖路西面。
(2)工程规模:总建筑面积151309.93平方米,建筑高度为248.2米,地上共计55层,地下有6层,裙房5层。
本期工程共2个配电室,分别设计在地下三层和四十一层,发电机房在地下二层,配有2台1060KW 发电机组。
二、设备情况:三、 吊装载荷计算及吊车选择 1、吊装载荷计算 1.1、计算公式 Q=1.1*(G+T ) 其中:Q=起吊重量G=设备自重T=钓钩及钢丝绳自重,取0.2吨机组型号 数量(台)常用功率/kw备用功率/kw机组重量/t机组尺寸/mm 长 宽高VPM1060/0.4k V 21060kV A850kW 9495209023201.1=动载荷、吊装不均匀综合系数1.2、载荷计算Q=1.1*(G+T)其中G1=8吨,T=0.2吨代入公式得Q=10.12吨;2、吊车选择依据现场实测及计算,起吊高度为15米,回转半径最小为7米,吊装重量为10.12吨;查QJ/ZA.01.2-89(起重机械使用标准),选用 50吨汽车起重机,在最大回转半径7米时起重能力为 18.5 吨,大于10.12吨,符合要求。
3、索具选择3.1、钢丝绳选择钢丝绳选择6*19、Φ23毫米,破断力30吨,满足要求。
3.2、卡环选择卡环选用号码为18.5,需用量为4个,许用负荷18.5吨,满足使用要求。
4、吊车工作半径取7m综合考虑起重机的工作幅度,参考吊车性能参数表,选用重型汽车起重机QY50K汽车吊满足施工要求。
柴油发电机组吊装方案
柴油发电机组吊装方案(修)(总12页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--渝北空港木耳公租房3号车库柴油发电机组吊装方案编制单位:编制人:审核人:批准人:编制日期:2013年7月18日目录一、工程概述二、设备情况三、吊装载荷计算及吊车选择1.吊装载荷计算载荷计算2.吊车选择3.索具选择四、综合施工程序及主要步骤的要求1.运输路线的选择2.吊装3.水平运输4.就位找正五、安全技术措施及注意事项六、柴油发电机组吊装日程安排七、主要机具、材料一览表八、岗位职责及人员一览表九、需协调问题一、工程概述:渝北空港木耳公租房3号地下车库一层设计有柴油发电机组一台,按工程进度安排现需把这一台机组安装就位,在安装之前需进行一次吊装施工,把柴油发电机组从车上吊入地下车库一层;再由专业机电设备搬运队把机组运送到指定的柴油发电机房内并放置在已做好的基础之上定好位。
二、设备情况:三、吊装载荷计算及吊车选择1、吊装载荷计算、计算公式Q=*(G+T)其中:Q=起吊重量G=设备自重T=钓钩及钢丝绳自重,取吨1.1=动载荷、吊装不均匀综合系数、载荷计算Q=*(G+T)其中G1=6,T=吨代入公式得Q1=吨2、吊车选择依据现场实测及计算,起吊高度为5米,回转半径最小为7米,吊装重量为吨;查QJ/(起重机械使用标准),选用 25吨汽车起重机,在最大回转半径7米时起重能力为吨,符合要求。
3、索具选择、钢丝绳选择钢丝绳选择6*19、Φ23毫米,破断力30吨,满足要求。
、卡环选择卡环选用号码为,需用量为4个,许用负荷吨,满足使用要求。
4、吊车工作半径取7m综合考虑起重机的工作幅度,参考吊车性能参数表,选用重型汽车起重机QY25E汽车吊满足施工要求。
25T吊车性能参数表四、综合施工程序及主要步骤的要求1、运输路线的选择由平板拖车将设备运送至3号地下车库入口处;地下运输路线走一层地下车库主车道,详见C组团交通图。
