发电机保护原理

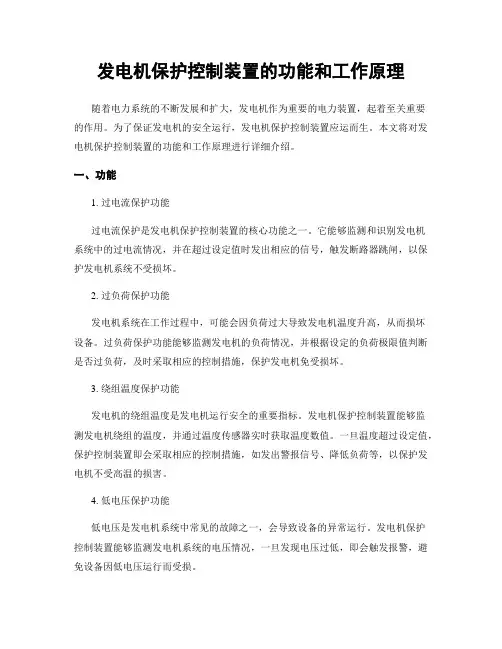

发电机保护控制装置的功能和工作原理
发电机保护控制装置的功能和工作原理随着电力系统的不断发展和扩大，发电机作为重要的电力装置，起着至关重要的作用。
为了保证发电机的安全运行，发电机保护控制装置应运而生。
本文将对发电机保护控制装置的功能和工作原理进行详细介绍。
一、功能1. 过电流保护功能过电流保护是发电机保护控制装置的核心功能之一。
它能够监测和识别发电机系统中的过电流情况，并在超过设定值时发出相应的信号，触发断路器跳闸，以保护发电机系统不受损坏。
2. 过负荷保护功能发电机系统在工作过程中，可能会因负荷过大导致发电机温度升高，从而损坏设备。
过负荷保护功能能够监测发电机的负荷情况，并根据设定的负荷极限值判断是否过负荷，及时采取相应的控制措施，保护发电机免受损坏。
3. 绕组温度保护功能发电机的绕组温度是发电机运行安全的重要指标。
发电机保护控制装置能够监测发电机绕组的温度，并通过温度传感器实时获取温度数值。
一旦温度超过设定值，保护控制装置即会采取相应的控制措施，如发出警报信号、降低负荷等，以保护发电机不受高温的损害。
4. 低电压保护功能低电压是发电机系统中常见的故障之一，会导致设备的异常运行。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过低，即会触发报警，避免设备因低电压运行而受损。
5. 欠频保护功能在电力系统运行过程中，频率的稳定性非常重要。
发电机保护控制装置能够监测发电机系统的频率情况，一旦发现频率过低（欠频）的情况，会采取相应的控制措施，如降低负荷、补偿电压等，以保持系统的平衡稳定。
6. 过电压保护功能过电压是发电机系统中常见的故障之一，可能会导致设备的损坏。
发电机保护控制装置能够监测发电机系统的电压情况，一旦发现电压过高，即会触发保护措施，如跳闸、断开电源等，保护系统不受过电压的影响。
二、工作原理发电机保护控制装置的工作原理包括信号采集、判据逻辑处理、动作输出等几个主要步骤。
1. 信号采集发电机保护控制装置通过传感器采集发电机系统的电流、电压、温度等关键参数的实时数据。
发电机保护原理范文
发电机保护原理范文发电机是一种将机械能转换成电能的设备，广泛应用于各个领域。
为了保证发电机的运行安全，减少故障发生，可以采取一系列的保护措施。
发电机保护通常包括电气保护和机械保护两个方面，其中电气保护是保护发电机绝缘的主要手段。
发电机电气保护主要涉及以下几个方面。
1.过电流保护过电流是指电流超过设定值。
发电机的过电流保护主要是考虑发电机的过载和短路问题。
过载是指输出功率超过发电机耐受能力的情况，而短路则是指电路中的电压直接接地或者两点之间电阻极低，导致电流激增。
过电流保护可以通过安装过电流继电器实现，继电器会在电流超过设定值时触发断路器或者切断电源，以避免发电机受损甚至引发火灾。
2.过压保护过压是指电压超过额定值。
发电机过压保护通常是为了避免绝缘击穿和设备损坏。
当电压超过额定值时，过压继电器会切断发电机的输出，保护发电机和其他设备的电气安全。
3.欠压保护欠压是指电压低于额定值。
发电机欠压保护是为了避免设备因电压不足而无法正常工作。
电压过低可能导致设备损坏，欠压继电器可以在检测到电压低于一定值时，切断电源，停止供电。
4.不平衡保护发电机的不平衡保护主要是为了检测三相电压之间的不平衡，以避免设备过热和损坏。
当发电机输出的三相电压之间不平衡时，不平衡保护继电器会触发，切断发电机的输出，以保证设备的安全运行。
5.欠频和过频保护发电机的频率是其稳定运行的重要指标之一、欠频保护和过频保护分别是为了检测发电机输出频率是否超过或者低于额定值。
当频率超出范围时，相应的保护继电器会触发，停止发电机的输出，以防止设备过载或者过热。
总之，发电机保护原理主要是通过检测电流和电压等参数，以及检测电气系统的工作状态，对发电机进行全面的保护。
通过安装相应的保护装置和继电器，可以及时切断电源，保证设备的安全运行，同时减少设备的损坏和维修成本。
发电机保护原理不仅可以提高发电机的可靠性和工作效率，还能保证电力系统的安全稳定运行。
发电机保护原理资料讲解
发电机保护原理发电机保护原理大型发电机的造价高昂，结构复杂，一旦发生故障遭到破坏，其检修难度大，检修时间长，要造成很大的经济损失。
例如，一台20万kW的汽轮发电机，因励磁回路两点接地使大轴和汽缸磁化，为退磁需停机1个月以上，姑且不论检修费用和对国民经济造成的间接损失，仅电能损失就近千万元。
大机组在电力系统中占有重要地位，特别是单机容量占系统容量较大比例的情况下，大机组的突然切除，会给电力系统造成较大的扰动。
因此，发电机的安全运行对电力系统的正常工作、用户的不间断供电、保证电能的质量等方面，都起着极其重要的作用。
1.发电机故障形式由于发电机是长期连续旋转的设备，它既要承受机身的振动，又要承受电流、电压的冲击，因而常常导致定子绕组和转子线圈的损坏。
因此，发电机在运行中，定子绕组和转子励磁回路都有可能产生危险的故障和不正常的运行情况。
一般说来，发电机的故障和不正常工作情况有以下几种：(1)定子绕组相间短路故障：定子绕组相间短路故障是对发电机危害最大的一种故障。
故障时，短路电流可能把发电机烧毁。
(2)定子绕组匝间短路：定子绕组匝间短路时，在匝间电压的作用下产生环流，可能使匝间短路发展为单相接地短路和相间短路。
(3)定子绕组接地故障：定子绕组的单相接地故障是发电机内较常见的一种故障，故障时，发电机电压系统的电容电流流过定子铁心，造成铁心烧伤，当此电流较大时将使铁心局部熔化。
(4)励磁回路接地故障：发电机励磁回路一点或两点接地时，一般说来，转子一点接地对发电机的危害并不严重，但一点接地后，如不及时处理，就有可能导致两点接地，而发生两点接地时，由于破坏了转子磁通的平衡，可能引起发电机的强烈振动，或将转子绕组烧损。
(5)定子绕组过负荷：超过发电机额定容量运行形成过负荷时，将引起发电机定子温度升高，加速绝缘老化，缩短发电机的寿命，长时间过负荷，可能导致发电机发生其他故障。
(6)定子绕组过电压：调速系统惯性较大的发电机，如水轮发电机或大容量的汽轮发电机，在突然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿。
第七章发电机保护讲解
大容量发电机采用反映零序电压的匝间短路保护。 发电机正常运行时，机端不出现基波零序电压。 相间短路时，也不会出现零序电压。单相接地故 障时，接地故障相对地电压为零，而中性点电压 上升为相电压，但是三相对中性点电压仍然对称， 不出现零序电压。当发电机定子绕组发生匝间短 路时，机端三相电压对发电机中性点不对称，出 现零序电压。
继电保护教学
横联差动保护的动作电流一般根据运行经验取值
Iop 0.2 ~ 0.3IGN
发电机额定电流
横联差动保护的TA变比一般为 nTA 0.25IGN / 5
继电保护教学
横差保护灵敏度很高，但是在切除故障时有一定 的死区： 1、单相分支匝间短路的α较小（短接的匝数较少） 时； 2、同相两分支匝间短路，且α1=α2，或者两者差 别较小时。
继电保护教学
转子绕组的接地可分为瞬时接地、永久接地和断 续接地。还可分为一点接地和两点接地。一点接 地时不用停止运行。在永久两点接地时，磁场不 平衡，中线中有不平衡电流，横差保护动作（不 是误动作）。但是瞬时两点接地（下一时刻会恢 复为一点接地）时，保护会误动作。
继电保护教学
为了躲过瞬时两点接地故障，需增设0.5~1s的动 作延时。切换片XS有两个位置，正常时投到1~2， 保护不带延时。如发现转子绕组一点接地时，XS 切至1~3，使保护经过KT延时，为转子永久性两 点接地故障做好准备。
重影响
转子故障
继电保护教学
定子绕组相间短路 装设纵联差动保护
定子绕组匝间短路 装设横联差动保护
定子绕组单相接地 100%定子绕组单相 接地保护 转子绕组一点或两点 接一地点或两点接地保 转护子失磁 装设失磁保护
7.1.2 发电机的不正常工作状态及其保护
发电机的保护原理的介绍
• •
•
低电压元件的作用在于区别是过负荷还是由于故障引起 的过电流。 B 复合电压启动的过电流保护。 复合电压启动是指负序电压和单元件相间电压共同启动 过电流保护。 发电机复合电压过流保护的整定 2. 发电机定子接地保护
• •
• •
• •
Байду номын сангаас
发电机定子接地的危害 当发电机定子绕组与铁芯间的绝缘损坏将引起定子绕组的单相接地短 路。如果发电机的中性点是绝缘不接地的，此时接地点的接地电流是发电 机电压系统的电容电流。 该电流较大时非但会烧伤定子绕组的绝缘还会烧损铁芯，甚至会将多 层铁芯叠片烧接在一起在故障点形成涡流，使铁芯进一步加速熔化，导致 铁芯严重损伤 。
/
•
其电流取自发电机中性点或机端的电流互感器，电压取 自机端电压互感器的相间电压，在发电机并网前发生故障时， 保护装置也能动作。 在发电机发生过负荷时，过电流元件可能动作，但因这 时低电压元件不动作，保护被闭锁。 发电机的后备保护方式
•
•
•
发电机的后备保护主要有低阻抗保护、低电压启动的过 电流保护、复合电压启动的过电流保护等。 A 低电压启动的过电流保护。 发电机低压启动的过流保护的电流继电器，接在发电机 中性点侧三相星形连接的电流互感器上，电压继电器接在发 电机出口端电压互感器的相间电压上，在发电机投入前发生 故障时，保护也能动作。
•
•
为确保发电机的安全，不应使发电机的单相接地短路发展成相间短路 或匝间短路，因此应该使单相接地故障处不产生电弧或者使接地电弧瞬间 熄灭。这个不产生电弧的最大接地电流被定义为发电机单相接地的安全电 流，该电流与发电机的额定电压有关。 当单相接地电流小于安全电流时，定子接地保护动作后只发信号而不 跳闸。调度人员应转移负荷、平稳停机，以免再发生另一点接地形成很大 的短路电流而烧坏发电机。当单相接地电流大于安全电流时，定子接地保 护应动作于跳闸。
电厂发电机保护的原理是

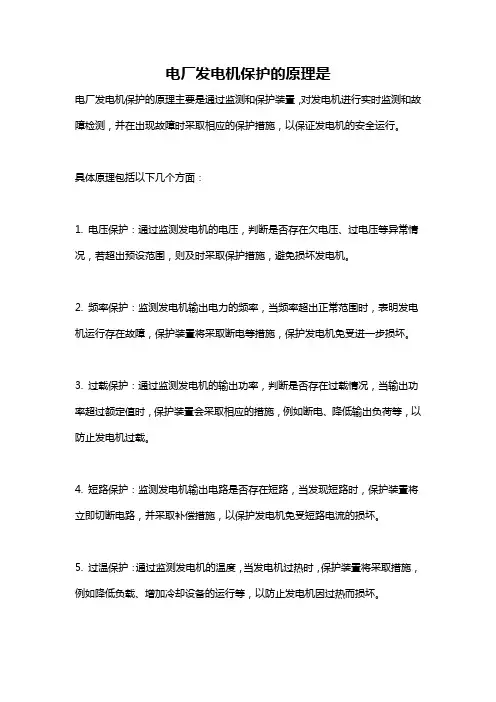

电厂发电机保护的原理是
电厂发电机保护的原理主要是通过监测和保护装置，对发电机进行实时监测和故障检测，并在出现故障时采取相应的保护措施，以保证发电机的安全运行。
具体原理包括以下几个方面：
1. 电压保护：通过监测发电机的电压，判断是否存在欠电压、过电压等异常情况，若超出预设范围，则及时采取保护措施，避免损坏发电机。
2. 频率保护：监测发电机输出电力的频率，当频率超出正常范围时，表明发电机运行存在故障，保护装置将采取断电等措施，保护发电机免受进一步损坏。
3. 过载保护：通过监测发电机的输出功率，判断是否存在过载情况，当输出功率超过额定值时，保护装置会采取相应的措施，例如断电、降低输出负荷等，以防止发电机过载。
4. 短路保护：监测发电机输出电路是否存在短路，当发现短路时，保护装置将立即切断电路，并采取补偿措施，以保护发电机免受短路电流的损坏。
5. 过温保护：通过监测发电机的温度，当发电机过热时，保护装置将采取措施，例如降低负载、增加冷却设备的运行等，以防止发电机因过热而损坏。
以上是常见的发电机保护原理，不同电厂可能还会根据具体情况增加其他的保护装置和原理。
发电机保护简介
1.发电机失磁保护失磁保护作为发电机励磁电流异常下降或完全消失的失磁故障保护。
由整定值自动随有功功率变化的励磁低电压Ufd(P)、系统低电压、静稳阻抗、TV断线等判据构成，分别动作于发信号和解列灭磁。
励磁低电压Ufd(P)判据和静稳阻抗判据均与静稳边界有关，可检测发电机是否因失磁而失去静态稳定。
静稳阻抗判据在失磁后静稳边界时动作。
TV断线判据在满足以下两个条件中任一条件：│Ua+Ub+Uc－3U0│≥Uset(电压门坎)或三相电压均低于8V，且0.1A<Ia<Iset(电流门坎)时判为TV二次回路断线，将失磁保护闭锁。
│Ua+Ub+Uc-3U0│≥Uset用于判别TV单相或两相断线，低压判据判断三相失压。
在电力系统短路或短路切除等非失磁因素引起系统振荡时，保护采取措施闭锁Ufd(P)，可防止保护误出口。
励磁低电压Ufd(P)判据动作后经t1（2s）发出失磁信号。
励磁低电压Ufd(P)判据、静稳阻抗判据均满足且无TV二次回路断线时经t2（6s）发出跳闸指令。
励磁低电压Ufd(P)判据、静稳阻抗、系统低电压判据均满足且无TV二次回路断线时经t3（1s）发出跳闸指令。
2.发电机过激磁保护过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。
过激磁保护分高、低两段定值，低定值经固定延时5s发出信号和降低励磁电压（降低励磁电压、励磁电流的功能暂未用），高定值经反时限动作于解列灭磁。
反时限延时上限为5秒，下限为200秒。
3.发电机定子接地保护发电机定子接地保护作为发电机定子单相接地故障保护，由基波零序电压部分和三次谐波电压两部分组成，基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障，由反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。
发电机的过流保护原理
发电机的过流保护原理
在电力系统中，发电机扮演着重要的角色。
一旦发电机内部发生过流情况，可能导致电力系统的故障和损害，如发电机损坏或线路设备损坏。
因此，需要设置发电机的过流保护来保护电力系统的安全稳定运行。
发电机的过流保护原理主要涉及到三个方面：测量、比较和动作。
首先是测量，发电机的电流和电压在发电机结束器中被测量。
这个过程是通过一台电流互感器和电压互感器实现的。
发电机的电流和电压信息被信号电缆或光缆传递到发电机保护装置中。
这些设备可以通过处理这些信号来判断发电机内部的电流情况。
其次是比较，测量结果被传输到保护装置中后，将其与设置的动作计算值进行比较，以确定是否需要动作保护。
根据不同类型的发电机（如同步发电机和异步发电机）和所需的保护类型（如过载保护、短路保护等），可以设置不同的保护装置和不同的动作计算值。
根据比较的结果，保护装置可以执行相应的保护措施。
最后是动作，如果测量结果和设定的动作计算值不匹配，保护装置将会输出动作信号。
这个信号将会使保护装置输出一个或多个的保护措施，以保护发电机和整个电力系统的设备。
动作通常包括以下措施：分断电源、打开断路器、关闭电磁铁、关闭电源继电器、
使相关的单元（如远动装置）进入紧急状态等。
这些措施的目的是保护电力系统的设备和人员的安全。
总的来说，发电机的过流保护包括测量、比较和动作三个方面。
通过这个保护方案，可以在发电机内部出现过流现象时，及时采取行动，防止可能对电力系统造成的损害。
通过科学的保护措施，能够更好地保障电力系统的安全可靠运行。
水电厂发电机变压器保护原理及继电保护措施
水电厂发电机变压器保护原理及继电保护措施水电厂是通过水轮发电机将水能转化为电能的，而发电机则将机械能转化为电能。
在水电厂的发电机与变压器中，针对潜在的故障，我们需要安装一些保护措施。
1.发电机保护原理发电机保护通常采用欠压保护、过流保护和瞬时过电流保护。
其中欠压保护常常用来保护没有励磁的发电机，一旦发电机的励磁电源中断，欠压保护会立即启动，将发电机与其周围电网分离，从而避免不可逆的损害。
过流保护则能够检测到负载瞬时爆发的过电流，通过预设的动作时间，使过载电流影响到发电机的时间最小化，保证其持续稳定的运行。
瞬时过电流保护则是在对发电机进行短路测试时启用的，预设一定的瞬时电流上限，只要瞬时电流超过该阈值即会触发保护动作，避免对发电机造成深度损坏。
2.变压器保护原理变压器保护的常规方法是利用差动保护、过流保护和过热保护。
其中，差动保护用来保护变压器内部的分接头和绕组，触发保护动作时会将变压器断电，防止因分接头或绕组短路导致的火灾或爆炸等安全问题。
当变压器内部运行过程中出现负载变化或其内部环境温度过高时，过流保护就跟进，将变压器断电，以保证变压器的长期稳定性。
过热保护则能够检测到变压器内部温度的变化，超温保护器通过热敏原理感应温度的变化，从而可以实现变压器的快速停机。
3.继电保护措施为了加强发电机和变压器的保护措施，我们还需要采用继电保护措施，它可以通过对机械和排放系统的监控，对潜在故障进行快速发现和隔离。
这里介绍一些常见的继电保护措施：1)机械保护：机械保护通常利用轴承温度监控、振动检测和滑环电缆检测等方法，这些措施能够很好地监控机械件的状态，并及时发现异常情况。
2)排放保护：排放保护通常采用燃气检测器、压力监测器等设备，一旦检测到排放异常，就能够触发保护措施，保障发电机和变压器的安全稳定运行。
3)智能保护：智能保护通过对发电机或者变压器的监控与数据分析，能够实时预测出潜在的故障和维护需求，并将其推送给设备运维人员，从而增强了设备的运行保障和运维效率。
发电机差动保护的原理及作用
发电机差动保护的原理及作用1. 前言发电机是电力系统的重要组成部分，其正常运行对于电网的稳定运行至关重要。
然而，发电机也面临各种故障的风险，如短路、过载等。
因此，为了确保发电机的安全运行，差动保护系统被广泛应用。
2. 发电机差动保护的原理发电机差动保护的原理是基于电流差动原理，通过对发电机的入口和出口电流进行比较，以便检测和定位故障的发生。
其基本原理如下：2.1 故障状态下的差动电流当发电机出现故障时，故障点处的电流会发生变化。
这是由于故障造成的电路路径改变，导致了电流的分布变化。
因此，在故障点处的电流与正常工作状态下的电流存在差异。
2.2 电流差动计算发电机差动保护系统会对发电机的入口电流和出口电流进行差动计算。
差动计算可以通过以下公式表示：差动电流 = 入口电流 - 出口电流2.3 差动电流的分析与判断差动电流的大小和方向可以用于分析故障位置和类型。
根据差动电流的方向确定故障点的位置，根据差动电流的大小判断故障的类型（例如短路、接地等）。
3. 发电机差动保护的作用发电机差动保护在电力系统中起着重要的作用，下面从以下几个方面进行探讨：3.1 故障检测与定位发电机差动保护系统能够快速检测到发电机的故障，并确定故障位置。
通过及时准确地定位故障点，可以迅速采取措施进行修复，从而减少故障对电网的影响。
3.2 防止故障扩散当发生发电机故障时，如果不及时采取措施进行保护，故障可能会扩散到其他设备甚至整个电网中。
发电机差动保护系统能够及时切除故障电路，从而防止故障扩散。
3.3 提高电网安全性发电机差动保护系统能够快速、准确地检测故障，并自动采取措施进行保护。
这可以有效降低故障发生后的损失，提高电网的安全性和可靠性。
3.4 减少停电时间发电机故障如果得不到及时处理，可能导致电网停电。
而发电机差动保护系统能够迅速检测到故障，并自动进行切除和保护。
这可以大大减少停电时间，提高用户的供电可靠性。
4. 发电机差动保护的应用发电机差动保护系统广泛应用于各种类型的发电机，如水轮发电机、汽轮发电机等。
电力系统继电保护发电机保护原理
发电机不完全纵差动保护接线
. 由于发电机不完全纵差保护仅引入中性点的部分分支 电流，因此在应用时要注意以下问题：
. (1)TA的误差。发电机机端 和中性点TA的变比不再相 等，不可能使用同一型号 的TA，因此TA引起的不平 衡电流将会增加。
. (2)误差源增加。如分支 参数的一些微小差异。
14
12发电机不完全纵Fra bibliotek动保护接线. 常规纵差动保护引入发电机定子机端和中性点的全部 相电流，在定子绕组发生同相匝间短路时两电流仍然 相等，保护将不能动作。
. 通常大型发电机每相定子绕组均为两个或多个并联分 支。若仅引入发电机中性点侧部分分支电流来构成纵 差动保护，选择适当的TA变比，也可以保证正常运行 及区外故障时没有差流，而在发生发电机相间与匝间 短路时均会形成差流，当超过定值时，可切除故障。 这种纵差动保护被称为不完全纵差动保护。
17
单元件横差动保护基本原理
. 单元件横差动保护动作电流为中性点连线上的电流， 它适用于具有多分支的定子绕组且有两个以上中性点 引出端子的发电机，能反应定子绕组匝间短路、分支 线棒开焊及机内绕组相间短路。
. 实际上发电机不同中性点间存在不平衡电流，原因有 . (1)不同分支绕组参数不完全相同。 . (2)定子气隙磁场不完全均匀。 . (3)转子偏心 . (4)存在三次谐波电流。
电力系统继电保护发电机 保护原理
1
第7章 发电机保护
第1节 发电机的故障、不正常运行状态及保护 第2节 发电机定子绕组短路故障的保护 第3节 发电机定子绕组单相接地保护 第4节 发电机负序电流保护 第5节 发电机的失磁保护 第6节 发电机的失步保护
2
第1节 发电机的故障、不正常运行状态 及保护方式
发电机外部重动保护原理
发电机外部重动保护原理一、引言发电机作为电力系统重要的组成部分，其稳定运行对于保障电力系统的正常供电具有至关重要的作用。
为了确保发电机在外部重动过程中能够及时得到保护，减少事故损失，发电机外部重动保护系统应运而生。
本文将介绍发电机外部重动保护的原理及其作用。
二、发电机外部重动保护的概述发电机外部重动保护是指在外部力作用下，监测发电机运行状态并及时采取保护措施的系统。
它通过检测发电机的振动、温度、压力等参数来判断是否存在外部重动，一旦发现外部重动，保护系统会迅速切断发电机与电力系统之间的连接，以防止故障扩大。
三、发电机外部重动保护原理1.振动监测发电机的振动是外部重动的重要指标之一。
通过在发电机上安装振动传感器，可以监测到发电机的振动情况。
当振动超过设定的阈值时，保护系统会发出信号，触发保护动作。
保护动作可以包括切断电力系统的连接，停机保护等。
2.温度监测发电机的温度也能反映外部重动的情况。
由于外部重动通常会导致发电机内部的部件受损，进而造成温度升高。
因此，通过安装温度传感器，可以监测发电机的温度变化。
当温度超过安全范围时，保护系统会采取相应的措施，保护发电机的正常运行。
3.压力监测发电机的压力也是外部重动的指标之一。
通过监测发电机的进气压力、冷却水压力等参数，可以及时发现外部重动的迹象。
当压力变化异常时，保护系统会发出警报信号，并采取相应的保护措施。
4.轴向、径向位移监测通过安装轴向、径向位移传感器，可以监测发电机轴向、径向位移的变化情况。
当位移超过设定的限定值时，保护系统会发出报警信号，并采取保护措施，以确保发电机的安全运行。
5.频率监测发电机的频率也可以用来判断外部重动情况。
当频率超出正常范围时，保护系统会判断发电机可能存在外部重动，立即触发相应的保护动作，保护发电机和电力系统的安全。
四、发电机外部重动保护的作用发电机外部重动保护的主要作用是保护发电机和电力系统的安全运行，同时减少事故损失。
发电机过电压保护原理
发电机过电压保护原理
发电机过电压保护原理是根据电压变化的幅值和时间来判断电压是否超过设定的阈值，并采取相应的保护措施。
发电机过电压保护通常采用继电器保护装置来实现。
当电压超过设定阈值时，继电器保护装置会通过感应器或传感器检测到电压变化。
然后通过比较电压变化的幅值和时间与设定阈值进行比较，判断电压是否超过阈值。
在保护装置中，通常会设置有一个可调节的时间延迟器或时间继电器。
当电压超过阈值一段时间后，时间延迟器会启动，并发送信号到继电器，触发保护动作。
这样可以防止电压瞬时波动引起的误动作。
继电器保护装置一般会采取断路器来切断发电机与负载之间的连接，使发电机不再输出电能。
同时也会发送警告信号，以提醒操作人员进行处理。
此外，发电机还可以通过调节励磁电流来实现过电压保护。
当检测到过电压时，自动调节系统会通过降低励磁电流的方式，降低发电机的输出电压，以达到保护的目的。
综上所述，发电机过电压保护原理是通过检测电压变化的幅值和时间来判断电压是否超过设定阈值，并采取相应的保护措施，包括切断输出电能和发送警告信号等。
通过这些手段，可以保护发电机免受过电压的损害。
发电机及励磁回路控制保护原理图
发电机的基本原理，励磁回路的功能与作用，发电机控制保护系统的组成， 发电机过载保护的工作原理，励磁回路短路保护的原理，电流过大保护的方 法与措施，总感应的原理，将机械能转化为电能的装置。由转子和定子组成，转 子为旋转部分，定子为静态部分。
励磁回路的功能与作用
励磁回路用于产生磁场，使转子产生感应电动势。励磁电流可以调节发电机的输出电压和功率因 数。
发电机控制保护系统的组成
传感器
用于监测发电机的电流、 电压和温度等参数。
控制器
通过电子电路控制发电 机的运行和保护装置的 触发。
保护装置
用于检测故障并采取措 施，如发电机过载保护 和电流过大保护。
发电机过载保护的工作原理
通过监测发电机的电流，当电流超过设定值时，保护装置会自动切断发电机 的输出，防止发电机过载损坏。
励磁回路短路保护的原理
励磁回路短路保护能够检测并切断发电机的励磁电流，在励磁回路短路时保护发电机的安全运行。
电流过大保护的方法与措施
通过安装过流保护装置，当发电机的输出电流超过额定值时，保护装置会自 动切断发电机的输出。
总结和展望
发电机及励磁回路控制保护原理图的理解对于发电机的安全运行至关重要。 未来的发展中，控制保护系统将更加智能化和可靠。
发电机保护原理
发电机保护原理
发电机保护原理是为了保护发电机免受损坏，并确保其安全运行。
以下是发电机保护的主要原理：
1. 过电流保护：通过监测发电机额定电流和短路电流来判断是否存在过电流情况。
一旦检测到过电流，保护系统将立即切断电源，防止发电机受到损害。
2. 过载保护：发电机的额定负载能力是有限的，当负荷超过额定值时，过载保护系统将启动，以避免发电机超负荷运行。
3. 过压保护：发电机工作时，电压波动可能会导致过电压情况。
过压保护系统会监测发电机输出电压，一旦检测到过压，保护系统将采取措施降低电压，以保护发电机。
4. 低压保护：发电机输出电压过低可能会导致设备故障。
低压保护系统会监测发电机输出电压，一旦检测到低压，保护系统将立即调整电压或停电，以防止发电机损坏。
5. 频率保护：发电机输出频率过高或过低都可能会导致设备故障。
频率保护系统会监测发电机输出频率，并在异常情况下采取相应的措施，以确保发电机的正常运行。
6. 温度保护：过高的温度可能会引起发电机内部部件的损坏。
温度保护系统会监测发电机的温度，并在温度超过安全范围时采取措施，如降低负载或自动停机，以防止发电机受损。
7. 短路保护：发电机输出电路中的短路可能会导致设备受损。
短路保护系统会监测电路的电流和电压，一旦检测到短路，保护系统将切断电源，以保护发电机。
总结起来，发电机保护原理主要是通过监测和反馈控制，及时发现并处理发电机可能面临的故障情况，从而确保发电机的安全、稳定运行。
发电机程跳逆功率保护原理
发电机程跳逆功率保护原理1. 发电机的基本概念你有没有想过，发电机就像是电力的“工厂”，每天都在辛勤地工作，默默无闻地为我们的生活提供动力。
它们通过转动来产生电流，但这其中可不仅仅是简单的旋转哦。
发电机的运作方式就像一个精密的时钟，任何小的故障都有可能导致大问题。
而逆功率保护就是发电机的“保镖”，守护着这位辛苦的工人，确保它不会被“恶徒”给欺负。
1.1 发电机的工作原理简单来说，发电机是通过把机械能转化为电能来工作的。
想象一下，你在风中飞舞的风车，风吹过，转动起来，这个过程就像是发电机的运作。
当它旋转时，磁场在里面咕噜咕噜地转动，电流就自然而然地产生了。
不过，有时候，发电机并不是单方面发电，它可能会遭遇到逆功率的情况，这时候可就要注意了。
1.2 什么是逆功率逆功率简单来说就是发电机不仅在发电，还可能在“倒退”。
这就好比你在骑自行车时，不小心把踏板往后蹬，结果自行车倒退了。
发电机如果出现逆功率，不仅会消耗电能，还会对设备造成伤害，简直就是自掘坟墓。
2. 逆功率保护的必要性为了防止发电机被逆功率的“绊脚石”绊倒，逆功率保护就应运而生了。
这个保护装置就像是发电机的“护身符”，帮它挡住那些潜在的危险。
2.1 逆功率保护的工作原理逆功率保护的原理其实也不复杂。
当发电机检测到电流方向发生变化，开始向外界“借电”的时候，它就会迅速行动，像个机灵的侦探，马上发出警报。
这一警报就像是在说：“喂，朋友，你这是要干什么呀？可别闹啊！”系统会立刻切断发电机的运行，防止它继续遭殃。
2.2 保护措施的重要性想象一下，如果没有这个保护措施，发电机在遭遇逆功率时，可能会过热、损坏，甚至出现更严重的故障。
就像没带伞就被淋了个透心凉，后果不堪设想！所以，逆功率保护不仅是发电机的救命稻草，也是整个电力系统安全的基石。
3. 实际应用与总结在实际应用中，逆功率保护可以说是无处不在。
无论是在电厂、工业区，还是我们的日常生活中，它都在默默地发挥着作用。
发电机过励磁保护原理
发电机过励磁保护原理
发电机过励磁保护的原理主要基于发电机的工作磁密与电压和频率的关系。
当发电机的电压和频率发生变化时，其工作磁密也会相应变化。
如果发电机的工作磁密大于其额定值，即超过其饱和磁密，就可能引起过励磁。
过励磁的主要危害包括铁芯饱和，导致附加损耗增加，引起局部过热，甚至可能损坏设备绝缘。
为了防止过励磁现象的发生，发电机通常配备有专门的过励磁保护装置。
过励磁保护装置通过监测发电机绕组电压和电流，当监测到过励磁的信号时，立即采取措施，如降低励磁电流，以保护发电机和设备。
过励磁保护装置的动作特性通常包括定时限和反时限两种，定时限用于在过励磁倍数达到一定值时发出信号，而反时限则用于在过励磁倍数达到更高值时动作于跳闸，以防止发电机和变压器因过励磁而损坏。
发电机保护原理
发电机保护原理一、发电机差动保护1）比率制动式纵差保护的基本概念和原理无比率制动的纵差保护为了防止外部故障时误动，保护定值要躲过外部故障时的最大不平衡电流，其值较大，因而灵敏度低，机内某些故障（如经过渡电阻短路）时将会拒动。
比率制动式纵差保护的动作电流不是固定不变的，它随外部短路电流的增大而增大。
这种动作电流随外部短路电流成比例增大的差动保护特性称为比率制动原理。
比率制动式纵差保护有如下优点：①灵敏高；②在区外发生短路或切除短路故障时躲不平衡电流能力强；③可靠性高。
缺点是：不能反应发电机内部匝间短路故障。
发电机比率制动式差动保护动作方程为：2/2121I I K I I +>-式中：1I ——中性点电流；2I ——机端电流；K ——比率制动系统。
一次电流∙1I 和∙2I 的正方向定义如图11－15所示，相应的二次电流为1i 和2i ，比率制动式纵差保护继电器的差动电流d i 和制动电流res i 各为：bad n I I i i i /)(2121∙∙-=-=bares n I I i i i 2/)(2/)(2121∙∙+=+= 内部故障时，两侧电流方向与如图示相反，实际差动电流d I 为21I I +，制动电流res I 为2/)(21I I -，差动电流大于制动电流，保护可靠动作。
外部故障时，不考虑CT 饱和及其它原因造成的不平衡电流，差动电流d I 为21I I -，制动电流res I 为2/)(21I I +，制动电流大于差动电流，保护可靠不动作。
（a ）原理接线 （b ）比率制动特性图9-6 比率制动式纵差保护原理接线和制动特性如图9-6，虚线所示为不平衡电流随制动电流的变化曲性，具有明显的非线性特性。
粗实线所示为动作电流与制动电流的关系，折线S P Q 与直线RS 间的差别，就是比率制动式差动保护在内部短路时灵敏度高于非比率制动式差动继电器的明显标志。
确定比率制动特性的P 、Q 、S 三点：OP 为最小动作电流min .op i ，为保证在发电机最大负荷工况下纵差动护不误动，应使min .op i 大于最大负荷时不平衡电流，一般情况下可取：ban op ba n n I i n I /20.0/05.0min .<<。
