脑血管解剖及分段详解
(完整版)脑血管解剖及分段详解
颈内动脉分7个解剖段：C1：颈段；C2：岩段；C3：破裂孔段；C4：海绵窦段；C5：床突段；C6：眼段；C7：交通段C1段（颈段）：颈内动脉在C4平面分出，进入颞骨岩部的颈动脉管后C1段终止。
C2段（岩段）：全程均在颈动脉管内，分垂直段及水平段，如倒“L”形（黑箭），圆圈代表颅外及颅内颈动脉管的开口，平行黑线代表岩舌韧带，白箭示破裂孔段。
C3段（破裂孔段）：C4段（海绵窦段）：始于岩舌韧带上缘，穿过硬膜环而出海绵窦。
C5段（床突段）：始于近侧硬膜环，止于ICA进入蛛网膜下腔外的远侧硬膜环，为硬膜间结构。
C6段（眼段）：起自远侧硬膜环，止于PCoA起点近侧。
C7段（交通段）：起自PCoA起点近侧，止于ACA及MCA分叉处。
分支：①PCoA；②AChA（脉络膜前动脉）：供应视束、内囊后肢、大脑脚、脉络丛及颞叶内侧；③ACA及MCA。
Willis环A1大脑前动脉水平段（交通前段）A2：大脑前动脉垂直段（交通后段）P1：大脑后动脉水平段（交通前段）P2：PCA环池段SCA：小脑上动脉OA：眼动脉ON：视神经CNIII：动眼神经CNIV：滑车神经大脑中动脉MCA分段：M1水平段；M2脑岛段；M3岛盖段；M4皮层支前后位图解：FPO为额顶叶岛盖；TO为颞叶岛盖；I为脑岛。
1. 颈内动脉2. 大脑前动脉3. Heubner返动脉4. 颞前动脉5. 外侧豆纹动脉6. MCA分叉处7. MCA膝部8. 侧裂顶部1. M1分叉前段2. M1分叉后段3. MCA膝部4. MCA穿支（外侧豆纹动脉）5. M2段6. M3段7. M4段8. 侧裂顶端（血管造影侧裂点）9. 脉络膜前动脉大脑前动脉ACAACA前后位1. ACA A2段；2. 胼周动脉3. 胼缘动脉；4. 皮层支ACA侧位（椎动脉造影）1. ACA A2段2. 眶额支3. 额极动脉4. 胼周动脉5. 胼缘动脉大脑后动脉PCAPCA分4段：P1交通前段；P2环池段；P3四叠体段；P4距裂段PCA分出3种类型分支：中央支、脑室及脉络丛支及大脑支。
脑血管解剖图解3讲课文档
大脑后动脉
皮质支： 全部枕叶，颞叶的内侧面和 底面 中央支： 分布于背侧丘脑，内、外侧膝 状体，下丘脑、底丘脑。
现在十四页，总共三十四页。
1. 丘脑穿动脉 3. PCA P2段 5. 顶枕动脉
2. PCA P1段 4. 颞下动脉 6. 距裂动脉
前后位
侧位：
1. PCA P1段
基底静脉（Rosenthal静脉）：左右各一， 由大脑前静脉和大脑中深静脉在前穿质 附近合成，沿视束腹侧，绕大脑脚，经 内、外侧膝状体之间，注入大脑大静脉。
现在三十二页，总共三十四页。
现在三十三页，总共三十四页。
(三)脑底静脉环
脑底静脉环（Rosenthal环）：前方由前交 通静脉连接左、右大脑前静脉，后方由后 交通静脉连接左、右大脑脚静脉，两侧有 左、右基底静脉等共同围成。比Willis环偏 后，较深且范围较大。
Willis环和 Rosenthal环均是动静脉瘤的好发 部位。
现在三十四页，总共三十四页。
3.左小脑后下动脉（PICA）
4.右AICA-PICA干 5.左小脑前下动脉（AICA）
6. PICA半球支 7. 小脑上动脉（SCA） 8. SCA的蚓支 9. 小脑上动脉半球支
现在九页，总共三十四页。
脑桥支 小脑前下动脉 小脑上动脉 大脑后动脉
现在十页，总共三十四页。
椎基底动脉
大脑后动脉 基底动脉 小脑上动脉
Anterior view
1a. nPtoesrtieorriovriecwerebral artery 2. Superior cerebellar artery 3. Pontine branches of the basilar artery 4. Anterior inferior cerebellar artery 5. Internal auditory artery 6. Vertebral artery 7. Posterior inferior cerebellar artery 8. Anterior spinal artery 9. Basilar artery

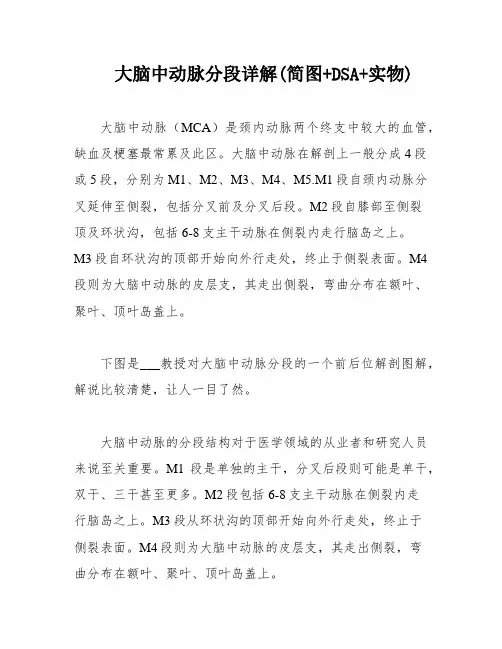

大脑中动脉分段详解(简图+DSA+实物)
大脑中动脉分段详解(简图+DSA+实物)大脑中动脉（MCA）是颈内动脉两个终支中较大的血管，缺血及梗塞最常累及此区。
大脑中动脉在解剖上一般分成4段或5段，分别为M1、M2、M3、M4、M5.M1段自颈内动脉分叉延伸至侧裂，包括分叉前及分叉后段。
M2段自膝部至侧裂顶及环状沟，包括6-8支主干动脉在侧裂内走行脑岛之上。
M3段自环状沟的顶部开始向外行走处，终止于侧裂表面。
M4段则为大脑中动脉的皮层支，其走出侧裂，弯曲分布在额叶、聚叶、顶叶岛盖上。
下图是___教授对大脑中动脉分段的一个前后位解剖图解，解说比较清楚，让人一目了然。
大脑中动脉的分段结构对于医学领域的从业者和研究人员来说至关重要。
M1段是单独的主干，分叉后段则可能是单干，双干、三干甚至更多。
M2段包括6-8支主干动脉在侧裂内走行脑岛之上。
M3段从环状沟的顶部开始向外行走处，终止于侧裂表面。
M4段则为大脑中动脉的皮层支，其走出侧裂，弯曲分布在额叶、聚叶、顶叶岛盖上。
DSA造影正位图和侧位图都能够更好地展示大脑中动脉的分支结构。
实物图也可以帮助医学工作者更好地了解大脑中动脉的结构。
大脑中动脉的分段结构的详细了解对于医学领域的从业者和研究人员来说至关重要。
大脑血管系统是人体重要的血液循环系统之一。
它由多个血管和神经组成，包括大脑前动脉（右侧和左侧）、额叶底内侧动脉、颈内动脉、动眼神经、大脑中动脉上干、大脑中动脉下干、前外侧中央动脉（外侧豆纹动脉）、脉络丛（膜）前动脉、大脑后动脉、后交通动脉、滑车神经、脑桥和三叉神经。
其中，大脑前动脉是大脑的主要血液供应来源之一。
它们分别位于大脑的左右两侧，负责向大脑的前部供血。
额叶底内侧动脉则位于大脑的内部，主要负责供应大脑的额叶底部区域。
颈内动脉是大脑血管系统的重要组成部分之一，负责向大脑供应血液。
动眼神经则是负责控制眼球运动的神经，也是大脑血管系统的一部分。
大脑中动脉上干和下干则分别位于大脑的中央区域，负责向大脑的中央区域供血。
脑血管解剖(脑动脉系)
不能，失用。（缘上回，顶上小叶下部供血不足） ➢ 角回动脉闭塞：优势半球表现为失读，命名性失语。（视觉性语
言中枢，角回供血障碍） ➢ 颞后动脉闭塞：优势半球表现为感觉性失语。（听觉性语言中枢
，颞下回后部供血障碍）
– 中脑支 mecencephalic branches 与在脑桥部一样， 分为三组：
• ①旁正中动脉：供应大脑脚内侧部的大部分、动眼神经核、 红核等
• ②短旋动脉：供应大脑脚的中间和外侧、黑质、中脑上部等 • ③长旋动脉：供应上、下丘。
大脑后动脉的分支
四叠体动脉 脉络膜后外动脉
大脑后动脉
• 大脑后动脉的分支：
ICA颅内段及其分支
ICA颅外段
颈内动脉颅内段
• 颅内段：根据走行位置分为岩骨段、海面窦段、膝段、床突 上段和终段五段。
C1 C2
C4 C3
C5
颈内动脉颅内段
• Fisher七段分法：颈段、岩段、破裂孔段、海绵窦段、床突 段、眼动脉段和交通动脉段
C7 C6
C4 C5
C3 C2
C1
颈内动脉的重要分支
脑桥出血
内听动脉
• 又称为迷路动脉 labyrinthine artery，左右各一 • 虽作为基底动脉分支80％以上来自于小脑前下动脉 • 供应内耳道内器官供血。
小脑前下动脉
供血：小脑半球的前下面、脑桥背盖尾侧部、脑桥 臂下部、小脑下脚、第四脑室外侧孔附近脉络丛。
CN III AICA
BA脑桥支（长旋）
大脑后动脉分支
Thanks !
静脉系统更精彩……
– 脉络膜后内动脉 posteromedial chorodial artery 多数单干起始，发出后沿大脑后动脉上缘与四叠体动 脉并行，与松果体外侧抵四叠体池，接着向前至第三 脑室顶，行至室间孔与脉络膜后外动脉吻合。供应丘 脑背内侧核。
大脑前中后动脉血管分布图
五角形鞍上池
大脑纵裂池 大脑外侧窝池 桥池 脑桥小脑角池47
鞍上池的横断层
鞍上池的横断层
延池 小脑溪 小脑延髓池
蝶窦16 耳蜗25 延髓46 小脑扁桃体37 椎动脉47
四、脑的冠状断层面
大脑前动脉7、视神经32、颈内动脉34、钩31、大脑中动脉27
视交叉25、钩39、杏仁体38、颈内动脉41
二、脑的静脉
大脑内静脉 大脑大静脉
脑的深静脉
脑的深静脉
多发生于皮质下区;在皮质表面可见不规则粗大迂曲血管&CT平扫表现为边界不清等或高密度的点状;线状血管影;可有钙化;血管间为等密度的脑质;周围可有低密度的软化灶&增强后呈点状和弧线状强化;无占位表现&
颅内动静脉畸形
三、脑的横断层面
大脑中动脉供血区的断层表现
脑出血
左侧颞叶脑梗塞急性期
左侧颞叶脑梗塞急性期
&
大脑中动脉 The middle cerebral artery
分支：分为中央支和皮质支& 供血范围： ①皮质支：营养大脑半球上外侧面的大部分和岛叶;包括躯体运动中枢中下部、躯体感觉中枢中下部和语言中枢左侧& ②中央支：营养尾状核、豆状核、内囊膝和后肢的前部&
大脑中动脉的分段及其分支
分段：水平段M5、岛叶段M、外侧沟段M3、分叉段M2、终支M1
眶额外侧动脉
额升动脉
中央沟动脉
中央前沟动脉
中央后沟动脉
顶后动脉
角回动脉
颞前动脉
颞中动脉
颞后动脉
眶额动脉1 中央前沟动脉2 中央沟动脉3 中央后沟动脉4 顶后动脉5 角回动脉6 颞后动脉7 颞中动脉8 颞前动脉9 颞极动脉10
脑血管解剖图ppt课件
05
脑血管解剖图展示
彩色解剖图展示
总结词
通过精美的彩色解剖图，展示脑血管的详细结构，帮助学生和医生更好地理解 脑血管的分布和特点。
详细描述
在ppt课件中，可以使用高清晰度的彩色解剖图来展示脑血管的各个部分。这些 图片可以清晰地显示出脑血管的分支、走行和分布，使得学生和医生能够更加 直观地了解脑血管的结构和特点。
2024-01-11
脑血管解剖图ppt课件
汇报人：可编辑
contents
目录
• 脑血管解剖概述 • 脑部主要血管介绍 • 脑血管疾病及其影响 • 脑血管疾病的预防与治疗 • 脑血管解剖图展示
01
脑血管解剖概述
脑部血管的分布
大脑中动脉
主要负责大脑外侧 面的血液供应。
基底动脉
主要负责脑干和小 脑的血液供应。
大脑前动脉
主要负责大脑前半 部分的血液供应。
大脑后动脉
主要负责大脑后半 部分的血液供应。
椎动脉
主要负责脑部的血 液供应，特别是后 脑和脊髓。
脑血管的主要类型
01
02
03
动脉
负责将血液从心脏输送到 脑部。
静脉
负责将血液从脑部输送到 心脏。
毛细血管
连接动脉和静脉，负责血 液和脑组织之间的物质交 换。
脑血管的功能
康复治疗
对于后遗症患者，需要进行康复治疗，如物 理治疗、语言训练等。
康复训练
肢体康复
针对偏瘫等后遗症，进行肢体康复训练，包 括关节活动、肌肉力量训练等。
语言康复
对于失语症患者，进行语言康复训练，帮助 恢复语言能力。
认知康复
对认知障碍患者进行认知康复训练，提高其 认知能力。
脑血管解剖及分段详解
脑血管解剖及分段详解颈内动脉分7个解剖段：C1：颈段；C2：岩段；C3：破裂孔段；C4：海绵窦段；C5：床突段；C6：眼段；C7：交通段C1段（颈段）：颈内动脉在C4平面分出，进入颞骨岩部的颈动脉管后C1段终止。
C2段（岩段）：全程均在颈动脉管内，分垂直段及水平段，如倒“L”形（黑箭），圆圈代表颅外及颅内颈动脉管的开口，平行黑线代表岩舌韧带，白箭示破裂孔段。
C3段（破裂孔段）：C4段（海绵窦段）：始于岩舌韧带上缘，穿过硬膜环而出海绵窦。
C5段（床突段）：始于近侧硬膜环，止于ICA进入蛛网膜下腔外的远侧硬膜环，为硬膜间结构。
C6段（眼段）：起自远侧硬膜环，止于PCoA起点近侧。
C7段（交通段）：起自PCoA 起点近侧，止于ACA及MCA分叉处。
分支：①PCoA；②AChA（脉络膜前动脉）：供应视束、内囊后肢、大脑脚、脉络丛及颞叶内侧；③ACA及MCA。
Willis环5. M2段6. M3段7. M4段8. 侧裂顶端（血管造影侧裂点）9. 脉络膜前动脉大脑前动脉ACA ACA 前后位1. ACA A2段；2. 胼周动脉3. 胼缘动脉；4. 皮层支ACA 侧位（椎动脉造影） 1. ACA A2段 2. 眶额支 3. 额极动脉 4. 胼周动脉 5. 胼缘动脉大脑后动脉PCAPCA分4段：P1交通前段；P2环池段；P3四叠体段；P4距裂段PCA分出3种类型分支：中央支、脑室及脉络丛支及大脑支。
中央支①丘脑穿动脉（PTPA）：起于P1段，通过后穿质入脑。
②丘脑膝状体动脉（TGA）：起于P2段。
③大脑脚穿动脉（PPA）：起于P2段，直接进入大脑脚。
脑室及脉络丛分支①脉络膜后内动脉（MPChA）：起自P2段，绕过脑干转向上内前行进入介于两侧丘之间的第三脑室顶，通过室间孔进入侧脑室的脉络丛。
②脉络膜后外动脉（LPCha）：起自P2段，向外行，穿过脉络裂进入颞角及侧脑室三角区的脉络丛内。
大脑分支①颞前动脉：始于P2段，在海马回下前外行。
脑血管解剖(脑动脉系-颈内动脉系)
C1 C2
C3
C4
C5
颈内动脉
• Fisher分段：颈段、岩段、破裂孔段、海绵窦 段、床突段、眼动脉段和交通动脉段，共七段
C7
C6
C5
C4
C3 C2
C1
颈内动脉
• （1）岩骨段（C5） 从颞骨岩部的颈动脉管 外口起至穿过硬脑膜进 入海绵窦之前止。此段 自颈动脉管外口上行， 骤然转弯以近乎水平位 由后外走向前内，出颈 动脉管内口至破裂孔， 向前上穿过硬脑膜，续 为海绵窦段。特点：全 程大部行于骨性管道内， 翼管支 且通常在穿过硬脑膜进 入海面窦时形成一个正 常环状狭窄。分支：颈 鼓动脉、翼管支。
颈内动脉
• （5）终段（C1）
指颈内动脉参加
Willis环一段而
言。此段短，但 ACA
是颈内动脉所有
主要分支，包括 C1 后交通动脉、脉
C2
络膜前动脉、大 脑前动脉和大脑
MCA
中动脉均由此段
发出。
C4 C3
大脑后动脉直接起自颈内动脉
颈内动脉的临床相关病变
• 颈内动脉闭塞 多由动脉粥样硬化引起。 • 颈内动脉血栓形成 初发血栓多起于颈动
中央支和皮质支
• 动脉未入脑实质之前成为脑实质外 动脉，入脑实质后成为脑实质内动 脉。脑外动脉的分支可以分为两类， 即中央支（或旁中央支）和皮质支 （或回旋支）。中央支和皮质支之 间彼此几乎不相衔接，各成体系。
中央支和皮质支
• 中央支发自Willis环和大
脑前、中、后动脉邻近
Willis环的动脉主干上。
颈内动脉的重要分支
颈内动脉的重要分支
• 眼动脉 ophthalmic artery为颈内动脉的第一个较大的分 支，起源于颈内动脉的前面，初位于视神经外下方、动脉 及外展神经内侧，然后在视神经和上直肌之间通过，分为： 眼支，有视网膜中央动脉及睫状体动脉，供血视网膜及脉 络膜；眶支，泪腺动脉及无名肌支（供血眼外肌及眶部骨 膜），泪腺动脉供血泪腺及结膜，其重要的分支为脑膜返 动脉，向后穿过眶上裂与脑膜中动脉的分支吻合；眶外支， 眶上动脉、筛前动脉、筛后动脉、鼻背动脉、睑动脉、额 内动脉及滑车上动脉。这些动脉与颈外动脉有广泛的吻合 支，其中筛前动脉发出大脑镰前动脉，供血大脑镰。其中 最重要的一支为视网膜中央动脉 central artery of retina。
脑血管解剖图解
脑膜支 脊髓后动脉 小脑后下动脉
小脑支 脉络膜支 延髓支 脊髓前动脉
A侧位
B前后位；
C颏顶位
1.V1 2.V2 3.V3 4.V4 5.枕骨髁
基底动脉（Basilar Artery, BA）
前后位
1.基底动脉 2.脑桥动脉 3.左小脑后下动脉（PICA） 4.右AICA-PICA干 5.左小脑前下动脉（AICA）
(二)大脑深静脉
ห้องสมุดไป่ตู้
大脑大静脉（Galen 静脉）：由两侧大脑 内静脉合成，注入直窦。 大脑内静脉：左右各一，位于第三脑室 顶中线两侧的脉络丛内。多数（约80%） 始于室间孔后缘。 基底静脉（Rosenthal静脉）：左右各一， 由大脑前静脉和大脑中深静脉在前穿质 附近合成，沿视束腹侧，绕大脑脚，经 内、外侧膝状体之间，注入大脑大静脉。
前后位
FPO：额顶叶岛盖；TO：颞叶岛盖；I：脑岛 1. 颈内动脉 3. Heubner返动脉 5. 外侧豆纹动脉 7. MCA膝部 2. 大脑前动脉 4. 颞前动脉 6. MCA分叉处 8. 侧裂顶部
眶额动脉
M1 ：水平段 M2：回转段 M3：侧裂段 M4：分叉段 M5：终段
前中央动脉 中央动脉 顶前动脉 顶后动脉 角回动脉 颞后动脉 颞前动脉
Anterior view anterior view 1. Posterior cerebral artery 2. Superior cerebellar artery 3. Pontine branches of the basilar artery 4. Anterior inferior cerebellar artery 5. Internal auditory artery 6. Vertebral artery 7. Posterior inferior cerebellar artery 8. Anterior spinal artery 9. Basilar artery
脑血管解剖及分段详解
C7段（交通段）：起自PCoA起点近侧，止于 ACA及 MCA分叉处。
分支：①PCoA②AChA（脉络膜前动脉）：供应视束、内囊后肢、大脑脚、脉络丛及颞叶内侧；③ACA及MCA。
Willis 环A1大脑前动脉水平段（交通前段）A2:大脑前动脉垂直段（交通后段）P1:大脑后动脉水平段（交通前段）P2: PCA环池段SCA小脑上动脉0A:眼动脉ON:视神经CNIII:动眼神经CNIV:滑车神经ICAC1段（颈段）：颈内动脉在C4平面分出，进入颞骨岩部的颈动脉管后C1段终止。
C2段（岩段）：全程均在颈动脉管内，分垂直段及水平段，如倒“ L”形（黑箭），圆圈代表颅外及颅内颈动脉管的开口，平行黑线代表岩舌韧带，白箭示破裂孔段。
C3段（破裂孔段）：C4段（海绵窦段）：始于岩舌韧带上缘，穿过硬膜环而出海绵窦。
C5段（床突段）：始于近侧硬膜环，止于ICA进入蛛网膜下腔外的远侧硬膜环，为硬膜间结构。
C6段（眼段）：起自远侧硬膜环，止于PCoA起点近侧。
| PCoAP2SCACMDZ大脑中动脉MCA分段：M1水平段；M2脑岛段；M3岛盖段；M4皮层支前后位图解：FPO为额顶叶岛盖；TO为颞叶岛盖；I为脑岛。
1.颈内动脉2.大脑前动脉3.Heubner返动脉4.颞前动脉5.外侧豆纹动脉6.MCA分叉处7.MCA膝部8.侧裂顶部ACoAMGAICA颈内动脉分7个解剖段：C1:颈段； C2:岩段；C3:破裂孔段；C4:海绵窦段；C5:床突段；C6:眼段； C7:交通段1.M1分叉前段2.M1分叉后段3.MCA膝部4.MCA穿支（外侧豆纹动脉）5.M2 段6.M3 段7.M4 段8.侧裂顶端（血管造影侧裂点）9.脉络膜前动脉大脑前动脉ACAACA前后位1.ACA A2段；2.胼周动脉3.胼缘动脉；4.皮层支1.ACA A2 段2.眶额支大脑后动脉PCAPCA分4段：P1交通前段；P2环池段；P3四叠体段;P4距裂段PCA分出3种类型分支：中央支、脑室及脉络丛支及大脑支。
脑血管解剖与分段详解
脑血管解剖与分段详解哎呀，今天咱们来聊聊脑血管，嘿，这可是个让人又爱又恨的话题。
脑血管就像咱们的交通干道，脑子里的信息全靠它们流动。
你想啊，脑袋里的血液像一条条小河，滋养着每一个神经细胞，没它们可真是寸步难行。
不过，脑血管的结构和分段可不是一块简单的饼，咱们得慢慢道来。
脑血管大致分为动脉和静脉。
动脉就像一条条高速公路，把新鲜的血液送到大脑每个角落。
而静脉呢，就是小巷子，把用过的血液送回心脏。
你要是觉得动脉和静脉没啥区别，那可就大错特错了。
动脉的壁厚、弹性好，能承受高压，就像是一条条浑身是劲的健身达人。
而静脉呢，壁薄、弹性差，就像是刚刚跑完马拉松的老大爷，慢悠悠的回家。
想想看，动脉把鲜活的血液送上天，静脉把废物运回家，真是天上地下各有千秋。
咱们来看看脑部的主要动脉。
哇，脑动脉可真是个大名鼎鼎的家族！大脑前动脉、大脑中动脉和大脑后动脉，它们就像三兄弟，各司其职，分工明确。
前动脉主要负责前额和顶叶的供血，像个认真负责的班长；中动脉则管辖着大脑的主要部分，打理得有条不紊，像个办公室主任；后动脉则守护着视觉中心，保证你看得清清楚楚，简直是个隐形的护眼神仙。
说到这里，可能有人会问，脑血管分段是啥意思呢？简单说，就是把脑血管按照功能、位置划分成不同的区域。
就像把一个大蛋糕切成好几块，每一块都有独特的味道。
比如，额叶供血的主要来源就是前动脉，顶叶则由中动脉负责，视觉的后方则靠后动脉。
每块区域分工明确，各有千秋。
脑袋里就像一座繁忙的城市，各个区域协调运作，真是妙不可言。
不过，脑血管可不是永远都顺风顺水。
动脉硬化、血栓这些家伙，可真是捣乱分子。
它们就像城市里的交通堵塞，血液流动变慢，搞得整个人都没劲。
如果不及时处理，后果可就不堪设想。
你想想看，血流不畅，脑袋发懵，工作学习都受到影响，这可真是得不偿失。
说到这里，咱们不得不提一下脑卒中。
脑卒中就像一场突如其来的暴风雨，让人猝不及防。
它分为缺血性和出血性，前者是因为血管堵了，后者则是血管破了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
颈内动脉分7个解剖段：
C1：颈段；C2：岩段；
C3：破裂孔段；C4：海绵窦段；
C5：床突段；C6：眼段；C7：交通段
C1段（颈段）：颈内动脉在C4平面分出，进入颞骨岩部的颈动脉管后C1段终止。
C2段（岩段）：全程均在颈动脉管内，分垂直段及水平段，如倒“L”形（黑箭），圆圈代表颅外及颅内颈动脉管的开口，平行黑线代表岩舌韧带，白箭示破裂孔段。
C3段（破裂孔段）：
C4段（海绵窦段）：始于岩舌韧带上缘，穿过硬膜环而出海绵窦。
C5段（床突段）：始于近侧硬膜环，止于ICA进入蛛网膜下腔外的远侧硬膜环，为硬膜间结构。
C6段（眼段）：起自远侧硬膜环，止于PCoA起点近侧。
C7段（交通段）：起自PCoA起点近侧，止于ACA及MCA分叉处。
分支：①PCoA；②AChA（脉络膜前动脉）：供应视束、内囊后肢、大脑脚、脉络丛及颞叶内侧；③ACA及MCA。
Willis环
A1大脑前动脉水平段（交通前段）
A2：大脑前动脉垂直段（交通后段）
P1：大脑后动脉水平段（交通前段）
P2：PCA环池段
SCA：小脑上动脉
OA：眼动脉
ON：视神经
CNIII：动眼神经
CNIV：滑车神经
大脑中动脉MCA分段：
M1水平段；M2脑岛段；M3岛盖段；M4皮层支
前后位图解：FPO为额顶叶岛盖；TO为颞叶岛盖；I为脑岛。
1. 颈内动脉
2. 大脑前动脉
3. Heubner返动脉
4. 颞前动脉
5. 外侧豆纹动脉
6. MCA分叉处
7. MCA膝部
8. 侧裂顶部
1. M1分叉前段
2. M1分叉后段
3. MCA膝部
4. MCA穿支（外侧豆纹动脉）
5. M2段
6. M3段
7. M4段8. 侧裂顶端（血管造影侧裂点）
9. 脉络膜前动脉
大脑前动脉ACA
ACA前后位
1. ACA A2段；
2. 胼周动脉
3. 胼缘动脉；
4. 皮层支
ACA侧位（椎动脉造影）
1. ACA A2段
2. 眶额支
3. 额极动脉
4. 胼周动脉
5. 胼缘动脉
大脑后动脉PCA
PCA分4段：P1交通前段；P2环池段；P3四叠体段；P4距裂段
PCA分出3种类型分支：中央支、脑室及脉络丛支及大脑支。
中央支
①丘脑穿动脉（PTPA）：起于P1段，通过后穿质入脑。
②丘脑膝状体动脉（TGA）：起于P2段。
③大脑脚穿动脉（PPA）：起于P2段，直接进入大脑脚。
脑室及脉络丛分支
①脉络膜后内动脉（MPChA）：起自P2段，绕过脑干转向上内前行进入介于两侧丘之间的第三脑室顶，通过室间孔进入侧脑室的脉络丛。
②脉络膜后外动脉（LPCha）：起自P2段，向外行，穿过脉络裂进入颞角及侧脑室三角区的脉络丛内。
大脑分支
①颞前动脉：始于P2段，在海马回下前外行。
②颞后动脉：起自P2面的中部，沿海马回向后外方行走。
近侧段（P1、P2）解剖图解：
1. 基底动脉
2. 后交通动脉
3. PCA P1段
4. 穿支
5. P2段
6. 小脑上动脉
7. 基底动脉的脑桥支 8. 颞前动脉 9. 颞后动脉
椎动脉造影侧位：
1. PCA P1段
2. P2段
3. 颞前动脉
4. 颞后动脉
5. 穿支
6. 脉络膜后内动脉
7. 脉络膜后外动脉 8. 胼胝体压部动脉
9. 顶枕动脉 10. 距裂动脉
椎动脉造影前后位：
1. 丘脑穿动脉
2. PCA P1段
3. PCA P2段
4. 颞下动脉
5. 顶枕动脉
6. 距裂动脉
椎动脉（VA）
①V1（骨外）段：起自锁骨下动脉的上方，向上进入C6横突孔。
②V2（椎间孔段）：通过C6至C3横突孔，经C2，出枢椎，通过C1横突孔。
③V3（脊椎外）段：自出C1并止于穿硬脑膜处。
④V4（硬膜内段）：过枕骨大孔，在脑桥及延髓交界处合成基底动脉。
近侧椎动脉段解剖（A侧位；B前后位；C颏顶位）：1. 骨外段（V1） 2. 横突孔段（V2） 3. 椎外段（V3）4. 硬膜内段（V4） 5. 枕骨髁的大概位置
椎基底动脉系统及其分支解剖（侧位）：
1. 左椎动脉
2. 脑膜后动脉
3. 小脑后下动脉（PICA）
4. 基底动脉
5. 小脑前下动脉(AICA)
6. 脑桥外侧支
7. 小脑上动脉（SCA）
8. 大脑后动脉
9. 小脑半球支大水平裂
10. SCA的小脑半球分支
11. 小脑蚓上动脉
椎基底动脉系统及其分支解剖（前后位）：
1. 右椎动脉
2. 左椎动脉
3. 脊髓前动脉
4. 小脑后下动脉（PICA）
5. 基底动脉
6. 小脑前下动脉（AICA）
7. 脑桥外侧支
8. 小脑上动脉（SCA）
9. 大脑后动脉
10. 后交通动脉
11. 颈内动脉
基底动脉（BA）在脑桥前的正中沟内。
正常管径3～4mm，平均长32mm。
左侧椎动脉造影前后位：
1. 基底动脉
2. 左小脑前下动脉（AICA）
3. 左小脑后下动脉（PICA）
4. 右AICA-PICA干
5. 左PICA
6. PICA半球支
7. 小脑上动脉（SCA）
8. SCA的蚓支
9. 小脑上动脉半球支
颅外静脉
颅面静脉丛的解剖：
1. 上矢状窦
2. 下矢状窦
3. 直窦
4. 横窦
5.
乙状窦 6. 枕窦
7. 海绵窦 8. 岩上窦 9. 岩下窦 10. 导静脉 11. 额头皮静脉
12. 眼上静脉 13. 眼下静脉 14. 内眦静脉 15.
面前静脉 16. 面深静脉
17. 翼静脉丛 18. 咽后静脉丛 19. 面后静脉 20. 面总静脉 21. 颈内静脉 22. 颈外静脉 23. 椎静脉24. 锁骨下静脉。
