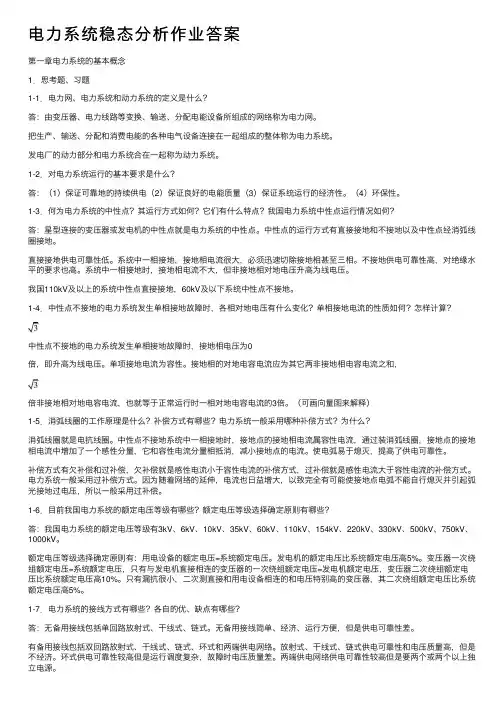

电⼒系统稳态分析作业答案第⼀章电⼒系统的基本概念1．思考题、习题1-1．电⼒⽹、电⼒系统和动⼒系统的定义是什么？答：由变压器、电⼒线路等变换、输送、分配电能设备所组成的⽹络称为电⼒⽹。
把⽣产、输送、分配和消费电能的各种电⽓设备连接在⼀起组成的整体称为电⼒系统。
发电⼚的动⼒部分和电⼒系统合在⼀起称为动⼒系统。
1-2．对电⼒系统运⾏的基本要求是什么？答：（1）保证可靠地的持续供电（2）保证良好的电能质量（3）保证系统运⾏的经济性。
（4）环保性。
1-3．何为电⼒系统的中性点？其运⾏⽅式如何？它们有什么特点？我国电⼒系统中性点运⾏情况如何？答：星型连接的变压器或发电机的中性点就是电⼒系统的中性点。
中性点的运⾏⽅式有直接接地和不接地以及中性点经消弧线圈接地。
直接接地供电可靠性低。
系统中⼀相接地，接地相电流很⼤，必须迅速切除接地相甚⾄三相。
不接地供电可靠性⾼，对绝缘⽔平的要求也⾼。
系统中⼀相接地时，接地相电流不⼤，但⾮接地相对地电压升⾼为线电压。
我国110kV及以上的系统中性点直接接地，60kV及以下系统中性点不接地。
1-4．中性点不接地的电⼒系统发⽣单相接地故障时，各相对地电压有什么变化？单相接地电流的性质如何？怎样计算？中性点不接地的电⼒系统发⽣单相接地故障时，接地相电压为0倍，即升⾼为线电压。
单项接地电流为容性。
接地相的对地电容电流应为其它两⾮接地相电容电流之和，倍⾮接地相对地电容电流，也就等于正常运⾏时⼀相对地电容电流的3倍。
（可画向量图来解释）1-5．消弧线圈的⼯作原理是什么？补偿⽅式有哪些？电⼒系统⼀般采⽤哪种补偿⽅式？为什么？消弧线圈就是电抗线圈。
中性点不接地系统中⼀相接地时，接地点的接地相电流属容性电流，通过装消弧线圈，接地点的接地相电流中增加了⼀个感性分量，它和容性电流分量相抵消，减⼩接地点的电流。
使电弧易于熄灭，提⾼了供电可靠性。
补偿⽅式有⽋补偿和过补偿，⽋补偿就是感性电流⼩于容性电流的补偿⽅式，过补偿就是感性电流⼤于容性电流的补偿⽅式。
电力系统稳态分析课后答案
电力系统稳态分析一、单项选择题(本大题共10分，共 10 小题，每小题 1 分)1. 丰水季节，宜作为调频电厂的是( )。
A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂2. 隐极式发电机的有功功率功角关系为( )。
A.B.C.D.3. 按线路长度计算功率的初分布的条件是( )。
A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同 D. 网络中所有导线单位长度的阻抗相同4. 升压结构三绕组变压器高、中压绕组之间的短路电压百分值( )。
A. 大于中、低压绕组之间的短路电压百分值B. 等于中、低压绕组之间的短路电压百分值C. 小于中、低压绕组之间的短路电压百分值D. 不大于中、低压绕组之间的短路电压百分值 5. 若网络中共有n个节点，其中有1个平衡节点，有m 个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。
A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值6. 线路末端输出有功功率与线路始端输入有功功率的比值，常用百分值表示的是( )。
A. 输电效率B. 最大负荷利用小时数C. 线损率D. 网损率7. 运用牛顿-拉夫逊迭代法时应使选择的初值( )。
A. 不等于精确解B. 远大于精确解C. 接近精确解D. 远小于精确解8. 双绕组变压器的电纳( )。
A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算)。
9. 电力系统电压波动产生的原因有(A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起10. 决定电能生产、输送和消费同时进行的特点是( )。
电力系统稳态分析部分习题答案
电力系统稳态分析部分习题答案电力系统稳态分析部分习题答案第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？ 1－2见图示电力系统，试求变压器和发电机的额定电压。
110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kVU 2N.T 2=1.1×35=38.5kVU 3N.T 2=1.05×6=6.3kVU 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA, 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。
解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。
根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。
因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150KK P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。
电力系统稳态分析课后习题答案

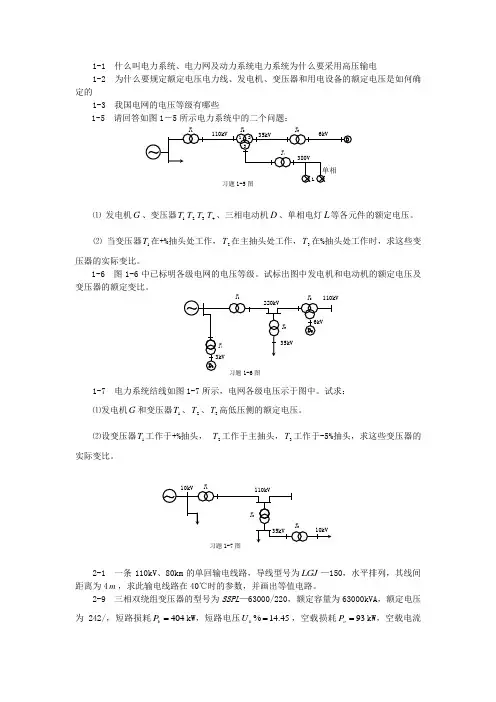

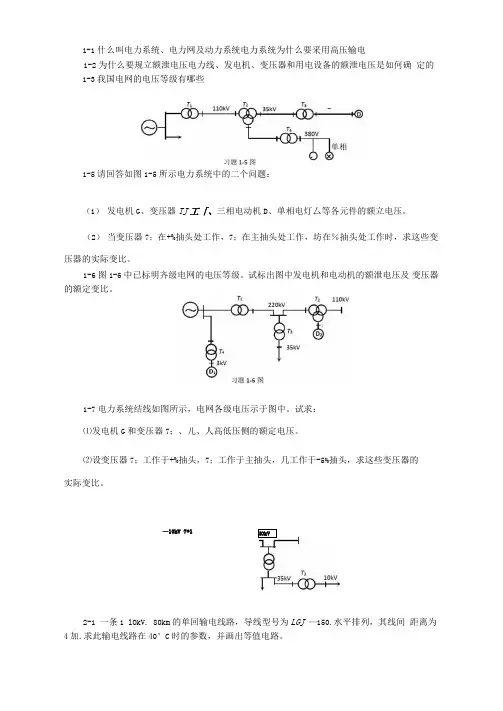

1-1什么叫电力系统、电力网及动力系统电力系统为什么要采用高压输电1-2为什么要规立额泄电压电力线、发电机、变压器和用电设备的额泄电压是如何确定的1-3我国电网的电压等级有哪些1-5请回答如图1-5所示电力系统中的二个问题：（1）发电机G、变压器TJ工「、三相电动机D、单相电灯厶等各元件的额立电压。
（2）当变压器7；在+%抽头处工作，7；在主抽头处工作，坊在％抽头处工作时，求这些变压器的实际变比。
1-6图1-6中已标明齐级电网的电压等级。
试标出图中发电机和电动机的额泄电压及变压器的额定变比。
1-7电力系统结线如图所示，电网各级电压示于图中。
试求：⑴发电机G和变压器7；、儿、人高低压侧的额定电压。
⑵设变压器7；工作于+%抽头，7；工作于主抽头，几工作于-5%抽头，求这些变压器的实际变比。
—10kV 7*1HOkV2-1 一条1 lOkV. 80km的单回输电线路，导线型号为LGJ—150.水平排列，其线间距离为4加.求此输电线路在40°C 时的参数，并画出等值电路。
荷为220MW,无功功率负 荷为165 MVARo 试求始端Ui8+j40QU2C1 Ixio-4 sPi=220MW Q 2=165MVAR2-9三相双绕组变压器的型号为SSPL —63000/220,额左容虽:为63000kVA,额上电压为24/ 短路损耗P k =404 kW,短路电压U k % = 14.45 ,空载损耗P. =93 kW,空载电流 /o % = 2.41o 求该变压器归算到髙压侧的参数，并作出等值电路。
2-12有台容量为20MVA 的三相三绕组变压器，三个线圈的容量比为100/100/50,额 定电压为121/,短路损耗为人卜2）=152・8kW,&x ）=52kW,耳g=47kw,空载电流为厶％ = 4・1,空载损耗巴=75 kW.短路电压为Sg ）% = 10・5, = 4“）％ = 6・5。
电力系统稳态重点及答案

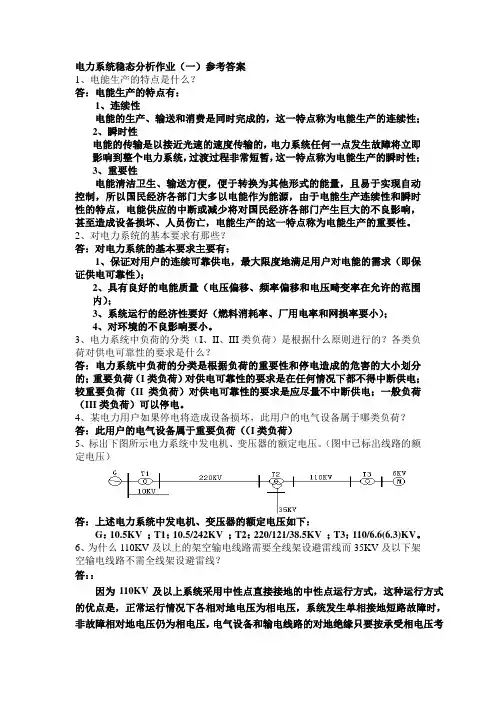

电力系统稳态分析作业（一）参考答案1、电能生产的特点是什么？答：电能生产的特点有：1、连续性电能的生产、输送和消费是同时完成的，这一特点称为电能生产的连续性；2、瞬时性电能的传输是以接近光速的速度传输的，电力系统任何一点发生故障将立即影响到整个电力系统，过渡过程非常短暂，这一特点称为电能生产的瞬时性；3、重要性电能清洁卫生、输送方便，便于转换为其他形式的能量，且易于实现自动控制，所以国民经济各部门大多以电能作为能源，由于电能生产连续性和瞬时性的特点，电能供应的中断或减少将对国民经济各部门产生巨大的不良影响，甚至造成设备损坏、人员伤亡，电能生产的这一特点称为电能生产的重要性。
