液晶电视屏幕一亮即灭的快速检修方法

合集下载

液晶电视机黑屏故障的分析与维修

液晶电视机黑屏故障的分析与维修

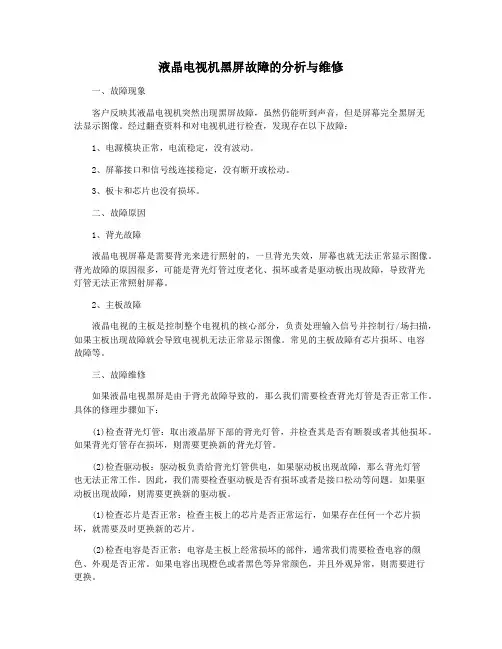

液晶电视机黑屏故障的分析与维修一、故障现象客户反映其液晶电视机突然出现黑屏故障,虽然仍能听到声音,但是屏幕完全黑屏无法显示图像。

经过翻查资料和对电视机进行检查,发现存在以下故障:1、电源模块正常,电流稳定,没有波动。

2、屏幕接口和信号线连接稳定,没有断开或松动。

3、板卡和芯片也没有损坏。

二、故障原因1、背光故障液晶电视屏幕是需要背光来进行照射的,一旦背光失效,屏幕也就无法正常显示图像。

背光故障的原因很多,可能是背光灯管过度老化、损坏或者是驱动板出现故障,导致背光灯管无法正常照射屏幕。

2、主板故障液晶电视的主板是控制整个电视机的核心部分,负责处理输入信号并控制行/场扫描,如果主板出现故障就会导致电视机无法正常显示图像。

常见的主板故障有芯片损坏、电容故障等。

三、故障维修如果液晶电视黑屏是由于背光故障导致的,那么我们需要检查背光灯管是否正常工作。

具体的修理步骤如下:(1)检查背光灯管:取出液晶屏下部的背光灯管,并检查其是否有断裂或者其他损坏。

如果背光灯管存在损坏,则需要更换新的背光灯管。

(2)检查驱动板:驱动板负责给背光灯管供电,如果驱动板出现故障,那么背光灯管也无法正常工作。

因此,我们需要检查驱动板是否有损坏或者是接口松动等问题。

如果驱动板出现故障,则需要更换新的驱动板。

(1)检查芯片是否正常:检查主板上的芯片是否正常运行,如果存在任何一个芯片损坏,就需要及时更换新的芯片。

(2)检查电容是否正常:电容是主板上经常损坏的部件,通常我们需要检查电容的颜色、外观是否正常。

如果电容出现橙色或者黑色等异常颜色,并且外观异常,则需要进行更换。

四、总结液晶电视黑屏故障可能是由于背光灯管故障或主板故障导致的,我们可以通过检查背光灯管和驱动板以及主板上的芯片和电容来确立具体故障原因,并使用相应的方法进行维修。

为了避免出现类似问题,需要定期清洗液晶电视,并注意保养。

液晶电视机黑屏故障的分析与维修

液晶电视机黑屏故障的分析与维修

液晶电视机黑屏故障的分析与维修随着科技的不断发展,电视机已经成为我们日常生活中不可或缺的家庭娱乐设备之一。

随着使用时间的增加,电视机也会出现各种各样的故障,其中最常见的就是液晶电视机的黑屏故障。

当液晶电视机出现黑屏故障时,很多人会感到束手无策,不知道该如何解决。

今天我们就来分析一下液晶电视机黑屏故障的成因以及如何进行维修。

一、液晶电视机黑屏故障的成因1. 电源故障:当液晶电视机的电源出现故障时,可能会导致电视机无法正常开启,从而出现黑屏现象。

电源故障可能包括电源线断路、电源板故障等。

2. 显示屏故障:液晶电视机的显示屏是由许多液晶像素组成的,当液晶像素出现故障时,也会导致黑屏现象。

3. 接口问题:液晶电视机通过各种接口和设备进行连接,如果接口连接不良或者接口故障,也会导致电视机无法正常显示画面,出现黑屏现象。

4. 主板故障:液晶电视机的主板是电视机的核心部件,如果主板出现故障,也会导致电视机无法正常工作。

1. 检查电源线和电源板:我们可以检查电视机的电源线是否连接正常,电源是否通电,如果电源线连接良好但电视机仍然无法开启,可以进一步检查电源板是否出现故障。

可以使用万用表进行测量,查看电源板是否正常输出电压,如果电源板故障,可以尝试更换新的电源板。

2. 检查显示屏:如果电视机的电源正常,但依然出现黑屏现象,可以考虑检查显示屏。

可以通过观察显示屏表面是否有划痕或者碎裂,以及使用专业设备对显示屏进行诊断,来确定显示屏是否出现故障。

3. 检查接口问题:接口问题也是导致液晶电视黑屏故障的常见原因之一。

我们可以检查电视机的HDMI接口、AV接口等是否连接良好,如果发现接口连接不良,可以重新插拔连接线进行尝试,如果依然无法解决问题,可以考虑更换连接线或者接口。

4. 检查主板故障:如果以上方法无法解决问题,那么就需要考虑主板是否出现故障。

主板故障可能需要专业人员进行维修,可以将电视机送至专业维修店进行检测和维修。

液晶电视维修快速入门汇总

液晶电视维修快速入门汇总

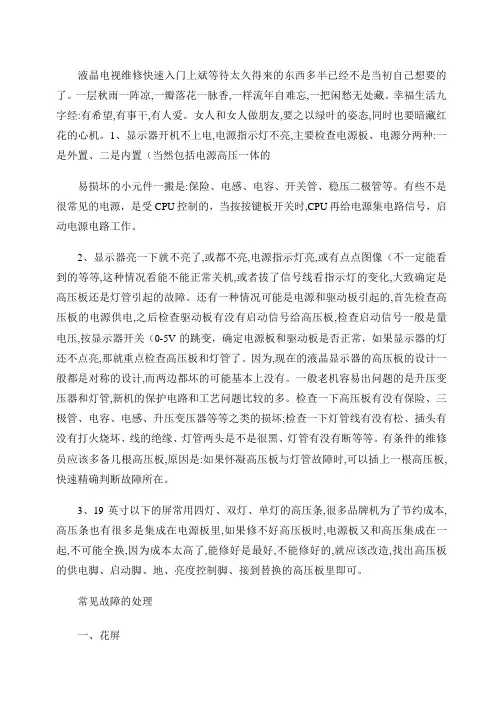

液晶电视维修快速入门上斌等待太久得来的东西多半已经不是当初自己想要的了。

一层秋雨一阵凉,一瓣落花一脉香,一样流年自难忘,一把闲愁无处藏。

幸福生活九字经:有希望,有事干,有人爱。

女人和女人做朋友,要之以绿叶的姿态,同时也要暗藏红花的心机。

1、显示器开机不上电,电源指示灯不亮,主要检查电源板、电源分两种:一是外置、二是内置(当然包括电源高压一体的易损坏的小元件一搬是:保险、电感、电容、开关管、稳压二极管等。

有些不是很常见的电源,是受CPU控制的,当按按键板开关时,CPU再给电源集电路信号,启动电源电路工作。

2、显示器亮一下就不亮了,或都不亮,电源指示灯亮,或有点点图像(不一定能看到的等等,这种情况看能不能正常关机,或者拔了信号线看指示灯的变化,大致确定是高压板还是灯管引起的故障。

还有一种情况可能是电源和驱动板引起的,首先检查高压板的电源供电,之后检查驱动板有没有启动信号给高压板,检查启动信号一般是量电压,按显示器开关(0-5V的跳变,确定电源板和驱动板是否正常,如果显示器的灯还不点亮,那就重点检查高压板和灯管了。

因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。

检查一下高压板有没有保险、三极管、电容、电感、升压变压器等等之类的损坏;检查一下灯管线有没有松、插头有没有打火烧坏、线的绝缘、灯管两头是不是很黑、灯管有没有断等等。

有条件的维修员应该多备几根高压板,原因是:如果怀凝高压板与灯管故障时,可以插上一根高压板,快速精确判断故障所在。

3、19英寸以下的屏常用四灯、双灯、单灯的高压条,很多品牌机为了节约成本,高压条也有很多是集成在电源板里,如果修不好高压板时,电源板又和高压集成在一起,不可能全换,因为成本太高了,能修好是最好,不能修好的,就应该改造,找出高压板的供电脚、启动脚、地、亮度控制脚、接到替换的高压板里即可。

液晶显示器维修指南

液晶显示器维修指南

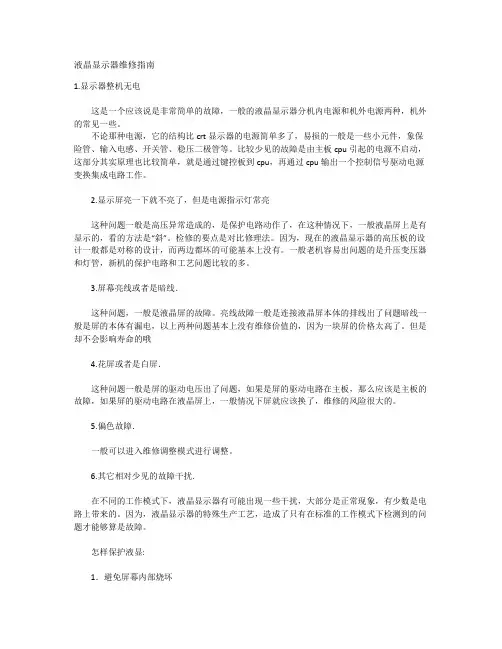

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些。

不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动,这部分其实原理也比较简单,就是通过键控板到cpu,再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了,但是电源指示灯常亮这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是“斜”。

检修的要点是对比修理法。

因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管,新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线.这种问题,一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电,以上两种问题基本上没有维修价值的,因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏.这种问题一般是屏的驱动电压出了问题,如果是屏的驱动电路在主板,那么应该是主板的故障,如果屏的驱动电路在液晶屏上,一般情况下屏就应该换了,维修的风险很大的。

5.偏色故障.一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下,液晶显示器有可能出现一些干扰,大部分是正常现象,有少数是电路上带来的。

因为,液晶显示器的特殊生产工艺,造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1.避免屏幕内部烧坏记住,CRT显示器能够因为长期工作而烧坏,对于LCD也如此。

所以一定要记住,如果在不用的时候,一定要关闭显示器,或者降低显示器的显示亮度,否则时间长了,就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的,无法挽回。

所以一定要引起足够的重视。

液晶电视常见故障维修方法 (修改)

液晶电视常见故障维修方法 (修改)

要维修液晶就要学会判断是那一部分有故障,这是第一步.以下就说说液晶电视的主要故障及部位的判断.
1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.
液晶电视机保养
1:温度高:我们在客户家见到的机器不外乎墙挂和座架式两种摆放方式,但以我个人观察,相同机型和购买时间相同的机器,挂墙的机器比座式的故障几率大,而且相同故障也早出1-2年,这样看来,是和温度有关的,这种情况下,我修过的机器会装两个电脑风扇,以保证在保修期内不会因温度高而返修。
2:抗腐蚀性:除了上面说的。歌厅,靠近厨房的机器比其他的机器故障率大,而且它们的毛病都来源于接插件之间的金属表面的腐蚀,甚至还会导致双面板的铜眼腐蚀,产生这种现象的源头当然是空气质量问题了,对于这种情况的维修,本人采用用导热硅脂密封又不影响散热的方法。当然接插件的金属要用橡皮搽搽干净。
8:很多朋友多问SHARP的LCD怎么维修,其实和普通LCD差不多,进入维修菜单后,可以看到出错项那里有故障代码,有些直接把代码清零,有些就要维修对应的故障部位了。
液晶电视背光灯常见故障判断
1背光灯在交流开机瞬间液晶屏幕亮一下就熄灭,此时,伴音,遥控,面板按键控制功能均正常。此种现象为背光灯电路保护所致,原因多为背光灯升压板供电异常。对于CCFL背光源电路,如果某一个背光灯管开路(常见为背光灯升压板上的灯管插座开焊或插座未插紧所导致的电路保护)或某根灯管断裂均可造成上述故障。
2:出现开机一个时后花屏(马赛克),音正常.此现象第一个是数字板不良(过孔不通或IC接触不好).第二是机内连线接触不好.
3:开机三无,电源灯不亮.第一个是电源板坏,第二个是CPU部分工作不正常.

LG L1510S 一闪就黑屏维修

LG L1510S 一闪就黑屏维修

LG L1510S 一闪就黑屏维修
今天收一台LG L1510S 15寸显示器,双灯大口,电源、高压一体板+驱动板。

故障是通电后屏幕一闪就黑掉,电源指示灯为绿色常亮。

初步断定是灯管故障,于是直接拆屏换灯管。

换好后上机通电,故障依旧。

-_-!….。

重头再来!仔细分析故障现像,屏幕一亮就黑,一秒左右。

屏幕亮时图像正常,据此分析驱动板工作正常,电源板工作正常。

那么故障区域应该是高压板。

于是拿过万用表,开始仔细地量。

量啊……量啊……量,终于发现了不正常的地方,就是电源板背面的保护电路中的两个IC(ST S7C4F30L)的其中一个有5-8脚电压与另一个不相同。

将两上IC 用4606代换后,故障解除。

型号标识
LG 标志
IC ST S7C4F30L
驱动板+电源、高压一体板
背面
整体图
通电测试,不黑了
测试中。

长虹液晶电视屏幕一亮即灭的快速检修方法(1)

长虹液晶电视屏幕一亮即灭的快速检修方法(1)

液晶电视一亮即灭的检修方法
结合市场维修工在实际维修中经常遇到的疑难故障,制定该系列培训资料:
液晶屏一亮即灭指的是:电视机操作控制正常,有伴音,屏幕上有很淡的图像影子,开机的瞬间屏幕可以正常发光,随后就消失了
引发该故障可能的因素有3:
1.开关机控制不正常;通过检查背光板ON/OFF或POWER引脚电压在
开机状态是否为高电平来确定该部分是否正常
2.电源板带负载能力差;在待机状态将万用表黑笔接地,红笔接背光
板24V(或12V)处,遥控开机,看一下开机瞬间电压是否有很大的波动(瞬间低于20V就会引起背光保护)
3. 背光板不平衡保护(指的是背光板工作条件正常,但是一亮即灭);,
这是由于背光板具有负载不平衡保护,如果坏了一条灯管,或者检测电路故障,开机后高压板就进入负载不平衡保护状态,会出现闪烁一下再变成黑屏。

在这里给大家讲一下负载不平衡保护电路的工作原理:
负载不平衡保护回路一般是由两片LM339M所构成,如下图所示:IC203, IC204(LM339)脚4,6,8分别监控3路灯管电流,11脚监控3路灯管总电流,正常工作时,根据比较器原理,脚4,6,8应该比相应的基准电压高,而11脚的电压应该比基准电压低。

以起到对每个灯管的控制以及对整体电流的控制。

若有一路反馈电压反常,八个电压比较器的输出将为高电平,Q225导通,拉低IC206的②脚电压,启动调光保护回路。

同时Q218也导通,关断Q217,使IC201⑦⑨脚电压不受保护作用
的影响。

检修时可以断开Q225(取消保护),正常情况下背光应该可以持续发光.
图纸比较小,大家把WORD文档放大了看。

电视机黑屏的维修方法

电视机黑屏的维修方法

电视机黑屏的维修方法电视机是现代家庭中必备的家电之一,而电视机黑屏是使用过程中常见的故障之一。

当电视机黑屏时,我们可以通过一些简单的维修方法来解决这个问题,避免不必要的麻烦和费用。

第一步,检查电源插头和电源线。

有时候电视机黑屏可能是由于电源插头松动或电源线接触不良引起的。

此时,我们可以检查一下电源插头是否插紧,电源线是否损坏。

如果发现问题,可以重新插紧电源插头,更换损坏的电源线。

第二步,检查遥控器电池。

有时候电视机黑屏可能是由于遥控器电池电量不足导致的。

我们可以尝试更换遥控器电池,然后再次尝试打开电视机。

如果电视机可以正常显示,那么问题就解决了。

第三步,检查信号源。

有时候电视机黑屏可能是由于信号源问题引起的。

我们可以尝试切换信号源,比如从有线电视切换到DVD机,或者从HDMI切换到AV。

如果切换信号源后电视机可以正常显示,那么问题就在信号源上,我们可以检查信号源的连接线是否松动或损坏。

第四步,调整亮度和对比度。

有时候电视机黑屏可能是由于亮度和对比度设置不当引起的。

我们可以尝试调整亮度和对比度的设置,看看是否可以解决问题。

可以通过电视机遥控器上的菜单键进入设置界面,然后找到亮度和对比度选项进行调整。

第五步,重置电视机。

有时候电视机黑屏可能是由于系统错误引起的。

我们可以尝试重置电视机,将其恢复到出厂设置。

可以通过电视机遥控器上的菜单键进入设置界面,然后找到重置选项进行操作。

需要注意的是,重置电视机将会清除所有的个人设置和数据,所以在重置之前最好备份重要的数据。

第六步,寻求专业维修人员的帮助。

如果以上方法都不能解决电视机黑屏的问题,那么可能是电视机硬件出现了故障。

这时候,我们应该寻求专业的维修人员的帮助。

他们可以通过检修电路板、更换零部件等方式来修复电视机故障。

总结起来,电视机黑屏是一个常见的问题,但通过一些简单的维修方法,我们可以解决这个问题。

首先检查电源插头和电源线,然后检查遥控器电池,接着检查信号源,调整亮度和对比度,尝试重置电视机。

康佳电视黑屏处理方法

康佳电视黑屏处理方法

康佳电视黑屏处理方法
如果康佳电视出现了黑屏的问题,可以尝试以下的处理方法:
1.检查电视的电源线是否插紧,并确保插座正常工作。

2.检查遥控器的电池是否正常,如果电池电量过低或者已经耗尽,及时更换新电池。

3.尝试使用遥控器或者电视机上的物理按钮对电视进行重启。

长按电视机上的电源按钮约10秒钟,直到电视自动关闭并重新开启。

4.检查电视机背面的连接线是否插紧。

包括HDMI、AV、电源线等连接线都要确保插紧。

5.如果以上方法仍然无效,可以尝试将电视机连接到不同的输入源上,并确保输入源信号正常。

确保电视机处于正确的输入信号源状态。

6.检查电视机的显示设置,确认是否选择了正确的显示模式(例如:电视、HDMI、AV等)。

7.如果电视机仍然无法正常显示,可以尝试进行系统恢复。

在电视菜单中找到“恢复出厂设置”选项,并按照提示进行操作。

需要注意的是,此操作会清除所有电视设置和个人数据,请提前备份重要数据。

如果以上方法仍然无法解决问题,建议联系康佳电视的客服或者维修人员进行进一步的检修和处理。

液晶电视黑屏的维修方法

液晶电视黑屏的维修方法

液晶电视黑屏的维修方法————————————————————————————————作者:————————————————————————————————日期:2液晶电视.显示器黑屏的维修方法液晶电视.显示器黑屏的维修方法液晶电视.显示器已经开始大量的普及,大有取代CRT电视.显示器之势,随着液晶电视.显示器的不断的普及,故障机器不断的出现,下面就本人在维修过程中经常出现的黑屏故障进行分析。

在分析此问题之前先对液晶显示器的结构进行介绍,下面就是一台液晶显示器的结构和所有的配件1、PANEL(液晶屏)2、A/D驱动板;3、液晶驱屏线4、高压板(又称升压板、高压条、INVERTER)5、高压板线材6、电源适配器(外置,一般都用直流3A/12V),也有部分的显示器的开关电源部分内置在机内的,直接输入AC220的7、高频信号处理板8、外壳引起黑屏问题有多种原因:首先是电源电路不正常引起:表现为按面板按键无任何反应,指示灯不亮,先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的信号处理部分的芯片的工作电压都是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V的电源部分出了问题,这种故障很常见,一般是烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。

另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU也解决不了问题,因为MCU是需要编程和写玛的,在没办法找到原厂的AD驱动板替换的情况下,我们只能另寻途径找可以代换的A/D驱动板,市场上有好多地方都可以购买到,如果当地市场购买不到的话,可以在液晶之家论坛上发帖看看,论坛上面有很多液晶方面的高手,或许可以购买到你需要的配件及找到你需要的资料。

海信电视常见维修方法

海信电视常见维修方法

西安液晶电视黑屏的情况大家是很常见的吧,但是也是分很多种的,有开机黑屏,使用一段时间后,那么这些又会有什么样的不同呢?下面我们就一起来看看吧。

当电视机进入K模式或调整模式后,主板微处理器不再受保护信号的控制,即使电视机某块电路板或LCD屏幕存在故障,按照进入K模式的操作方法,电视机仍然可以执行开机动作,此时维修人员就可以观察故障现象,检测关键点的电压值,以判断故障部位。

当然,因为背光驱动电路、电源板本身有保护电路,如果故障没有消除,开机后过一会仍然会自动关机。

即使这样也为维修人员赢得了检测故障的时间。

左或右半边发暗(亮暗界线不明显、慢慢过渡)、屏幕上部或下部发暗(亮暗界线不明显、慢慢过渡)、刚开机时背光正常热机后背光灭、屏幕里边偶尔发出啪啪声,这都是屏幕内LED灯条不良的表现。

大多是屏幕内LED灯条虚焊、灯珠发热后焊锡开裂、LED灯条引线破皮与屏幕金属壳相碰、LED灯条电路板一端的引线插座因运输振动移位受到撞击虚脱、每个LED灯条是由20多个LED灯珠串联而成,在某个灯珠的串联点与屏幕金属壳相碰。

所有这些关于灯条的故障,都可以通过测量灯条的正反向电阻、灯条与铁壳间的漏电电阻来找到故障点。

也可以用维修电源给灯条加直流电压的方法,看灯条发光情况来判断故障。

背光驱动电路如果有故障,也会出现背光一闪即灭的现象。

在用上述的方法判断灯条是正常前提下,则故障肯定是背光驱动电路不良。

电视机有很多故障,是因为程序软件数据出了错误,进入电视机的工程调整模式,可以修正软件错误的数据,从而排除电视机的故障。

例如:当工程菜单中关于电视机屏幕尺寸的设置错误时,比如一个52英寸电视机,在工程菜单中屏幕的尺寸错误的变为32寸,则开机后会出现保护性关机。

再比如当电视机的背光灯条不良或背光驱动电路不良导致背光保护电路动作超过5次时,电视机的微处理器就会锁死,此时再通电时,一通电马上进入红灯闪烁保护状态,电视机不能开机。

此时必须进入让电视机进入K模式,俗称为强制启动,此时微处理器去除了保护功能,能够让电视机通电后工作起来,进入调整模式,清除灯保护记录,或是改正屏幕尺寸。

海信电视维修:常见维修方法

海信电视维修:常见维修方法

西安液晶电视黑屏的情况大家是很常见的吧,但是也是分很多种的,有开机黑屏,使用一段时间后,那么这些又会有什么样的不同呢?下面我们就一起来看看吧。

当电视机进入K模式或调整模式后,主板微处理器不再受保护信号的控制,即使电视机某块电路板或LCD屏幕存在故障,按照进入K模式的操作方法,电视机仍然可以执行开机动作,此时维修人员就可以观察故障现象,检测关键点的电压值,以判断故障部位。

当然,因为背光驱动电路、电源板本身有保护电路,如果故障没有消除,开机后过一会仍然会自动关机。

即使这样也为维修人员赢得了检测故障的时间。

左或右半边发暗(亮暗界线不明显、慢慢过渡)、屏幕上部或下部发暗(亮暗界线不明显、慢慢过渡)、刚开机时背光正常热机后背光灭、屏幕里边偶尔发出啪啪声,这都是屏幕内LED灯条不良的表现。

大多是屏幕内LED灯条虚焊、灯珠发热后焊锡开裂、LED灯条引线破皮与屏幕金属壳相碰、LED灯条电路板一端的引线插座因运输振动移位受到撞击虚脱、每个LED灯条是由20多个LED灯珠串联而成,在某个灯珠的串联点与屏幕金属壳相碰。

所有这些关于灯条的故障,都可以通过测量灯条的正反向电阻、灯条与铁壳间的漏电电阻来找到故障点。

也可以用维修电源给灯条加直流电压的方法,看灯条发光情况来判断故障。

背光驱动电路如果有故障,也会出现背光一闪即灭的现象。

在用上述的方法判断灯条是正常前提下,则故障肯定是背光驱动电路不良。

电视机有很多故障,是因为程序软件数据出了错误,进入电视机的工程调整模式,可以修正软件错误的数据,从而排除电视机的故障。

例如:当工程菜单中关于电视机屏幕尺寸的设置错误时,比如一个52英寸电视机,在工程菜单中屏幕的尺寸错误的变为32寸,则开机后会出现保护性关机。

再比如当电视机的背光灯条不良或背光驱动电路不良导致背光保护电路动作超过5次时,电视机的微处理器就会锁死,此时再通电时,一通电马上进入红灯闪烁保护状态,电视机不能开机。

此时必须进入让电视机进入K模式,俗称为强制启动,此时微处理器去除了保护功能,能够让电视机通电后工作起来,进入调整模式,清除灯保护记录,或是改正屏幕尺寸。

液晶显示器开机后背光一亮即灭的检修思路

液晶显示器开机后背光一亮即灭的检修思路

液晶显示器开机后背光一亮即灭的检修思路液晶显示器背光亮一下即灭,这种故障现象比较常见,我们在实际维修中经常看到。

即灭,只是从表现上描述,细细分析开来,有加电一闪即灭,也有亮五六秒才灭,还有亮几分钟才灭的,个别的没有规律有时半个小时灭,有时三四个小时灭。

不要小看背光亮多长时间灭,这与故障的真实原因有关,如果你观察得足够细,就很容易判断出故障部位。

对于背光问题,解决的基本方法就是分步测量。

) T9 ?6 }8 b8 h! p4 q# @首先把显示器拆开,使用单灯高压板点屏内四支灯管,正常情况下,使用单灯高压板测17英寸显示器灯管电流大概在320mA.19英寸灯管大概在350mA,19英寸宽屏灯管大概在390mA.22英寸灯管大概在450mA。

( \$ R; i* }4 g如果在测量时发现某一支灯管的电流偏小于其他几支灯管,就说明该灯管已经老化。

如果遇到测量某支灯管时发现电流只有5mA,说明该灯管已经断裂,灯管无法点亮。

如果遇到测量某支灯管时电流在300mA左右跳动,一会儿大一会儿小,说明该灯内已经断裂或引线断,存在高压打火现象。

这时用手触摸屏金属罩,应该会有电击的感觉。

, l# b+ I. F5 y5 e/ a1 h对于高压板,可以使用外接四支全新灯管的方法判断。

使用全新灯管是为了防止误判。

在测试一体板时,可以把一体板和驱动板、按键板连接在一起测量,就像正常开关机一样,根据指示灯的状态来判断显示器的当前状态。

也可以使用一只6.3V的小灯泡作为+5V的输出负载,使用一根导线把+5v与ON/OFF 连接,接好灯管就可以开机测试灯管了。

注意:对于LG或ACER液晶显示器要把ON/OFF 和ADJ连接在一起再接+5V,否则会出现背光亮一下即灭的现象(+5v电源端接6.3V小灯泡做假负载,是因为液晶显示器的电源属于开关电源,稳压电源要求负载不能空载,所以当+5v空载时加电开机会立即保护,而出现背光亮一下即灭)。

液晶彩电维修教程

液晶彩电维修教程

液晶彩电维修教程液晶彩电维修教程液晶彩电是家庭电器中的重要一员,它的维修对于我们每个家庭来说都非常重要。

在本维修教程中,我将简要介绍液晶彩电维修的基本步骤和一些常见故障的解决方法。

一、维修工具准备在进行液晶彩电维修之前,我们需要准备一些必要的维修工具。

常见的维修工具包括:螺丝刀、万用表、强光手电筒、清洁刷等。

这些工具将会在后面的维修过程中使用到。

二、维修基本步骤1. 断电在进行液晶彩电维修之前,一定要先将电源断掉。

这是为了避免电击伤害和电路损坏的风险。

2. 检查电源在确定电源已经断掉之后,首先要对电源进行检查。

使用万用表测量电源输出是否正常,检查电源线是否损坏。

3. 检查电视机外壳仔细检查电视机外壳是否有明显的损坏或者变形。

如果有,可能是由于外力导致的,需要修复或更换相应的部件。

4. 检查液晶屏幕检查液晶屏幕是否有裂纹或者划痕。

如果有,可能需要更换液晶屏幕。

5. 检查电路板将电视机的后盖打开,检查电路板上是否有明显的烧焦痕迹或者焊接不良的现象。

如果有,可能需要更换相应的电路板。

6. 检查电容电视机的电容是比较容易损坏的部件之一。

使用万用表进行电容的测量,检查电容是否有短路或者开路的情况。

如有,需要更换相应的电容。

7. 检查故障现象在进行上述步骤之后,我们可以对电视机的故障现象进行更详细的检查。

例如,屏幕闪烁、显示异常、声音失效等问题,可以通过对电路板的检查和测量来确定具体的故障原因。

8. 维修或更换故障部件在确定故障原因之后,根据具体情况选择维修或更换相应的故障部件。

在进行维修或更换之前,一定要先了解相应的操作步骤,并按照正确的方法进行操作。

9. 安装和测试在完成维修或更换之后,将电视机的各个部件安装好,并重新接通电源。

通过对电视机的开关、音量、画面等进行测试,确保维修效果符合预期。

以上就是液晶彩电维修的基本步骤。

对于一些常见的故障问题,下面我将列举一些可能的解决方法。

1. 屏幕闪烁可能原因:电源问题、电容问题、电路板问题。

创维49E3500型液晶电视不定时黑屏故障检修

创维49E3500型液晶电视不定时黑屏故障检修

倒雄49E 3500型液晶电视不定时黑屏故障裣修一台创维49E 3500型液晶电视,屏幕有时亮 有时不亮,但伴音一直正常。

拆机检查电源背光二合一板(型号为5800- L 4U 022-0000),没有脱焊或接触不良现象,须注 意的是,该板插座C N 1中的BL-ENA 端(背光 开/关)及BL-ADJ 端(亮度调节)易出现接触不良 现象,上电试机,在故障出现时测得C N 1中的背 光开/关和亮度调节信号电压均正常,开关电源输 出的12V 电压也正常,于是转向检查恒流电路 L E D 灯条。

实测发现,故障出现时,L E D 背光灯的接口处 电压波动较大,分析认为,此故障原因多为灯条异□代家勋常,因为在灯条出故障时,恒流部分会保护,导致 背光灯电压波动。

该机灯条有3根,其中两根由24颗3V 灯珠 串联组成,一根由12颗3V 灯珠串联而成,它们对 应供电也不一样,正常时灯条插座①、⑥脚及②、 ⑤脚间电压为72V ,③、④脚间电压为36V 。

灯条 插座的引脚号如图1所示。

拆开屏幕,取下LED 灯条,发现多只灯珠已发黄,为保证灯条工作的可 靠性,将3根灯条全部换新;为延长灯条的使用寿 命,拆除恒流电路中的电阻R 143、R 144和R 149 (均为4.7Q ),以降低灯条电流,如图2所示。

检查 无误后通电试机,故障排除。

纽■TCL L 32F 1B 型液晶电褪黑屏故障检修□刘祥平一台TCL L 32F 1B 型液晶电视,开机后黑屏, 伴音正常。

该机采用三合一主板(板号为TP .R D 8501. PB 776),开机后测量L E D 灯条插座C N B 801中的 输出电压为0V ,由此可判断恒流电路未工作。

断 电,用220V 灯泡对主滤波电容EB 1 ( 47|x F /450V ) 放电,然后在路检测,发现开关变压器次级背光电压整流二极管D B 102正常,但恒流电路中的场效 应管QB 801 (HDDllBl )与升压二极管DB 8〇l (H B R 3150 )短路。

液晶电视黑屏维修教程维修方法

液晶电视黑屏维修教程维修方法

液晶电视黑屏维修教程维修方法液晶电视黑屏的情况大家是很常见的吧,但是电视黑屏也是分很多种的,有开机黑屏,使用一段时间后黑屏,那么这些液晶电视黑屏又会有什么样的不同呢?下面我们就和液晶电视黑屏维修教程维修方法中心一起来看液晶电视黑屏维修方法吧。

当电视进入k模式或调整模式时,主板微处理器不再受保护信号控制。

即使电视的电路板或LCD屏幕出现故障,电视仍然可以按照进入k模式的操作方法启动。

此时,维修人员可以观察故障现象,检测关键点的电压值,判断故障位置。

当然,因为背光驱动电路和电源板本身都有保护电路,如果故障不排除,过一段时间它仍然会自动关闭。

即便如此,它也为维护人员检测故障赢得了时间。

液晶电视黑屏维修教程维修方法:电视维护(<32跟踪服务费更换配件(普通机)120本地互斥维护立即购买更换背光板更换背光板(进口/合资品牌)更换电源板更换电源板(进口/合资品牌)更换主板更换主板(进口/合资品牌)维修屏幕更换屏幕和泄漏线路遥控板(通用)网络机顶盒产品销售HDM高清线路AV线路原装遥控板更换配件(普通机)维修立即购买更换背光板更换背光板(进口/合资品牌)服务费更换电源板更换电源板(进口/合资品牌)更换主板电视维护(32-41轨更换主板(进口/合资品牌)维修屏幕换屏及缺线保护遥控板(通用)网络机顶盒产品销售HDM高清线AV线原装遥控板bar bar bar bar bar 198本地互斥358本地互斥538本地互斥368本地互斥550本地互斥398本地互斥598本地互斥讨论本地互斥15012032022070非互斥非互斥非互斥非互斥非互斥部分互斥368本地互斥425本地互斥638本地互斥425本地互斥638本地互斥425本地互斥638本地互斥面对面讨论本地互斥150********非互斥非互斥非互斥非互斥面对面讨论非互斥液晶电视黑屏维护教程维护方法:按照进入k模式的操作方法给电视机通电时,若屏幕的背光闪一下即灭,屏幕左或右半边发暗(亮暗界线不明显、慢慢过渡)、屏幕上部或下部发暗(亮暗界线不明显、慢慢过渡)、刚开机时背当灯光正常时,热机后部熄灭,屏幕偶尔会发出拍打声,这都是屏幕上LED灯条性能不佳的原因。

电视维修技术液晶电视故障部位的快速判断方法

电视维修技术液晶电视故障部位的快速判断方法

电视维修技术液晶电视故障部位的快速判断方法液晶电视故障部位的快速判断方法维修液晶就要学会判断是那一部分有故障,这是第一步.以下就说说液晶电视的主要故障及部位的判断1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏•不过在维修中也遇见过是屏内的灯管损坏的2:出现开机一个时后花屏(马赛克),音正常.此现象第一个是数字板不良(过孔不通或ic接触不好).第二是机内连线接触不好.3:开机三无,电源灯不亮.第一个是电源板坏,第二个是cpu部分工作不正常.4:灯闪不能开机:cpu总线工作不正常或开机程序ic (bios)不良,“bios〃ic和cpu之间接触不良液晶电视机保养1:温度高:我们在客户家见到的机器不外乎墙挂和座架式两种摆放方式,但以我个人观察,相同机型和购买时间相同的机器,挂墙的机器比座式的故障几率大,而且相同故障也早岀1-2年,这样看来,是和温度有关的,这种情况下,我修过的机器会装两个电脑风扇,以保证在保修期内不会因温度高而返修。

2:抗腐蚀性:除了上面说的。

歌厅,靠近厨房的机器比其他的机器故障率大,而且它们的毛病都来源于接插件之间的金属表面的腐蚀,甚至还会导致双面板的铜眼腐蚀,产生这种现象的源头当然是空气质量问题了,对于这种情况的维修,本人采用用导热硅脂密封又不影响散热的方法。

当然接插件的金属要用橡皮搽搽干净。

3:几乎所有的屏都会岀现黑带,亮线的问题,修这个故障第要有维修条件,维修完成后尽量用导热硅脂涂多点在cof 的模组ic上。

因为这个问题也是温度引起。

面我再说说我经常接触到的机器和故障现象和排除方法1:上面说了,屏的问题(黑带,亮线)是最多的了,这种情况般在没有维修条件下是做不了的,只有依靠有技术和维修条件的了。

2 :lg v6 v7的屏组件的缓冲板是常坏件现象是满屏杂点,也有些是满屏有规律的竖条,这种故障可以更换一对缓冲板(就算一边坏,也是买一对。

液晶电视黑屏维修教程维修方法

液晶电视黑屏维修教程维修方法

液晶电视黑屏的情况大家是很常见的吧,但是电视黑屏也是分很多种的,有开机黑屏,使用一段时间后黑屏,那么这些液晶电视黑屏又会有什么样的不同呢?下面我们就和液晶电视黑屏维修教程维修方法中心一起来看液晶电视黑屏维修方法吧。

当电视机进入K模式或调整模式后,主板微处理器不再受保护信号的控制,即使电视机某块电路板或LCD屏幕存在故障,按照进入K模式的操作方法,电视机仍然可以执行开机动作,此时维修人员就可以观察故障现象,检测关键点的电压值,以判断故障部位。

当然,因为背光驱动电路、电源板本身有保护电路,如果故障没有消除,开机后过一会仍然会自动关机。

即使这样也为维修人员赢得了检测故障的时间。

液晶电视黑屏维修教程维修方法:液晶电视黑屏维修教程维修方法:按照进入K模式的操作方法给电视机通电时,若屏幕的背光闪一下即灭,屏幕左或右半边发暗(亮暗界线不明显、慢慢过渡)、屏幕上部或下部发暗(亮暗界线不明显、慢慢过渡)、刚开机时背光正常热机后背光灭、屏幕里边偶尔发出啪啪声,这都是屏幕内LED灯条不良的表现。

大多是屏幕内LED灯条虚焊、灯珠发热后焊锡开裂、LED灯条引线破皮与屏幕金属壳相碰、LED灯条电路板一端的引线插座因运输振动移位受到撞击虚脱、每个LED灯条是由20多个LED灯珠串联而成,在某个灯珠的串联点与屏幕金属壳相碰。

所有这些关于灯条的故障,都可以通过测量灯条的正反向电阻、灯条与铁壳间的漏电电阻来找到故障点。

也可以用维修电源给灯条加直流电压的方法,看灯条发光情况来判断故障。

液晶电视黑屏维修教程维修方法:背光驱动电路如果有故障,也会出现背光一闪即灭的现象。

在用上述的方法判断灯条是正常前提下,则故障肯定是背光驱动电路不良。

电视机有很多故障,是因为程序软件数据出了错误,进入电视机的工程调整模式,可以修正软件错误的数据,从而排除电视机的故障。

例如:当工程菜单中关于电视机屏幕尺寸的设置错误时,比如一个52英寸电视机,在工程菜单中屏幕的尺寸错误的变为32寸,则开机后会出现保护性关机。

液晶电视修理怎么修理

液晶电视修理怎么修理

液晶电视买了花了那么多的钱,这个液晶电视故障又是真的很麻烦,很影响看电视,换新吧又太贵,维修呢不知道找谁维修比较好,那么关于液晶电视修理怎么修理的问题,下面我们和液晶液晶电视修理怎么修理中心一起来看看关于液晶修理怎么修理的方法吧。

液晶电视修理怎么修理一、开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光,此故障多为背光驱动板损坏,也有可能是屏内的灯管损坏造成的。

液晶电视修理怎么修理二、出现开机一个时后花屏(马赛克),音正常,此现象弟一个是数字板不良(过孔不通或IC接触不好),弟二是机内连线接触不好。

液晶电视修理怎么修理一口价:液晶电视修理怎么修理三、开机三无,电源灯不亮,弟一个是电源板坏,弟二个是CPU部分工作不正常。

液晶电视修理怎么修理四、灯闪不能开机CPU总线工作不正常或开机程序IC(BIOS)不良,“BIOS”IC和CPU之间接触不良。

液晶电视修理怎么修理五、电视屏出现黑带,亮线问题,需请专业的技术人员维修。

阿里修专注维修,APP轻松解决您的维修难题。

液晶电视修理怎么修理六、出现满屏杂点、满屏有规律的竖条等故障,是屏组件的缓冲板损坏导致的,可以更换一对缓冲板(就算一边坏,也是买一对人家不会卖单个给你)或者测量出哪一块IC 坏,更换就可以了。

液晶电视修理怎么修理七、出现花屏、满屏彩点或因短路造成电源保护、VS或VA电压瞬间有等故障,是PDP机器里面的Y板损坏了。

液晶电视修理怎么修理八、开机保护、亮度暗等故障,是PDP 机器里的X板坏了。

液晶电视修理怎么修理九、屏有光,但无字符、无图象或者图象无规则乱彩、缺色、负像、不能开机等故障,是PDPLCD里的逻辑板出现问题了。

液晶电视修理怎么修理十、暗带,线条等故障问题是最常见的,基本可以归纳屏问题,有些要有维修条件才能修,有些是因为温度高,导致COF和屏连接点的ACF脱离,这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。

液晶电视修理怎么修理十一、开机有光,一会就无光,有声音,(SHARP)除外等现象,是屏组件逆变电路(高压板)出现问题了,而光管老化和损坏都会导致高压板保护,判断光管还是高压板本身坏的方法是,取消高压板上的均值比较反馈电路。

飞利浦液晶电视常见故障及排查

飞利浦液晶电视常见故障及排查

飞利浦液晶电视维修常见故障及排查1、显示器整机无电 1电源故障:这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些;不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等; 电源板常用ic:6841 203d06,这些常用的pmw芯片在我这样的专业液晶配件店里都能买到; 2驱动板故障: 驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的MCU芯片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V 的电源部分出了问题,这种故障很常见,检查5端稳压块常见型号8050SD-LM2596-AIC15-01等. 另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU也解决不了问题,因为MCU是需要编程和写码的,在没办法找到原厂的AD驱动板替换的情况下,我们只能用通用A/D驱动板代换如:151D或161B等.2、显示屏亮一下就不亮了,但是电源指示灯绿灯常亮这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是"斜视"; ,飞利浦液晶电视维修;3、显示屏黑屏,无背光.电源灯绿灯常亮斜视液晶屏有显示图像,多属于高压板供电电路问题.重点检查12V供电保险丝F和3V或5V的开关电压是否正常.若是因为MCU问题造成没有输出开关控制电压,可以直接提取3端稳压块的AIC10843.3V代替.修理高压板的思路电源保险丝----开关控制管----电源管理IC----推挽发大管----电源开关管----DA转换电路储能电感,整流管---LC升压电路升压变压器,升压电容------耦合电容----灯管.4、屏幕亮线,亮带或者是暗线这种问题,一般是液晶屏的故障;亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏. 暗线一般是屏的本体有漏电,或者TAB 柔性板连线开路.以上两种问题基本上就是给机器判了死刑了,没有维修价值的,因为一块屏的价格太高了;广州有专门更换码片的,收费极高,返修率也高;5、花屏或者是白屏这种问题一般是屏的驱动电压出了问题,先换驱动板和驱屏线试验,若不行检查屏背板供电电路,维修思路: 驱动板5V转3.3V的稳压块AIC1084是否有供电输出.---屏体驱动板保险丝F- 3.3V -----DC-DC转换电路----负压形成IC-7V----行,列驱动IC. AAT1101A M150XN05屏电源管理芯片,损坏后表现为白屏'开机图像暗淡等 AAT1164 M170EG01新款屏通病,主要用在明基FP71G+液晶显示器上面;用一段时间会白屏、关机在开用一段时间又出现白屏.本芯片为液晶屏高压产生及管理芯片、明基液晶显示器常坏、故障为:白屏; AAT1343 LG、PHILIPS屏用,开机白屏、花屏、竖条等 AD8567 友达屏用,白屏AU30707 友达屏用,白屏、花屏、图像淡 AU30803 友达屏用,白屏、花屏、图像淡 AUO-003 M170EG01屏,主供电短路、开机白屏或画屏、开机彩色失真、彩色竖条等 DS90C385MTD FPD87326 LG PHILIPS 屏IC GVS690H9 HX8912TA LPD91821 三星液晶屏专用 LRE031212A LTM170EU-L21的屏上主芯片 LRU4312X1A LXD91810 LXD91811 LXD91814 LXD91820MST8116B CMV BENQ等、液晶显示器主芯片,此IC损坏率高,出现故障:花屏、白屏、连接信号线无显示等 MST8131A MST8131A MST8111B MST8111A 通用,联想宏基 BENQ等、液晶显示器主芯片,此IC损坏率高,出现故障:花屏、白屏、连接信号线无显示等 NT68521RTD2023 SE7889-LF 三星液晶显示器驱动板主芯片,此IC损坏率高,出现故障:花屏SN0209033PZP LG.Philips液晶屏专用 LM170E01 TFP7425P TL2272ML TSU16AK6、偏色故障一般可以进入工厂调整模式进行调整;如没有此模式,维修思路:更换屏线和转接板-----重写驱动程序-----驱动板坏不常见-----屏背板的控制IC坏不常见--------拔掉屏线观察背光颜色背光扁色为灯管老化-------换灯管.7、字符虚或拖尾8、LCD屏幕内部有污点维修思路:擦拭或更换换保护膜-----拆开屏体清洗外层偏光片和有机玻璃用棉球,纯净水处理---风筒吹干9、LCD屏漏光或光线不均维修思路:重新安装灯管-----调整导光板10、LCD屏亮点一个或二个大的亮点,可以尝试轻轻用指尖压亮点,可消失,说明多为此象素的开关管和电极虚连.小的黑点和灰点有可能是内部导光板或偏光片有灰尘造成.可清洗处理. 以上方法在试验时要先征取客户同意,才可操作,否则后果自付,一切责任与我老康无关.11、LCD屏亮度低检查高压板ADJ亮度调节电路----------换灯管--------换高压板--------调整或更换导光板12、错误提示"超出频率范围"检查信号线--------重写MCU驱动程序-------更换EPROM------重写EPROM程序-----换驱动板13、通电后不按开关按键即白屏出现背光,按键后图像可正常显示高压板接口的开关信号和ADJ信号反接造成,部分属于驱动板MCU的开关信号输出不正常,可以重写MCU程序修复.-------换MCU 对于灯管老化的屏更换时要搞清灯管的尺寸,因为尽管屏幕尺寸一样,但是灯管长度与粗细略有差异,在找不到相同尺寸灯管的时候,如果能用短灯则好,如果不能使用,稍长的的灯管用手术刀小心切除屏框,并用热缩管做好绝缘; 液晶常见故障与维修要领下面就是一台液晶显示器的结构和所有的配件 1、PANEL液晶屏 2、A/D驱动板; 3、液晶驱屏线 4、高压板又称升压板、高压条、INVERTER 5、高压板线材 6、电源适配器外置 ,一般都用直流3A/12V,也有部分的显示器的开关电源部分内置在机内的,直接输入AC220V以下是根据我们日常的维修总结的一些维修思路:检修的方法可用单灯高压板接一个灯管试验, ,批发零售液晶电视挂架底座电视挂架挂架;因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有;一般老机容易出问题的是某一路的电源管,升压管,升压变压器和灯管短路或空载,而造成的电源管理IC负载均衡保护. 看到高压板接口有这么多条线,很多初学者认为更换很复杂,其实很简单,只需要4个信号接到高压板即可:1,电源. 2,地. 3,开关控制ON/OFF. 4,ADI亮度调节.首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V 再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.多余的脚怎么办呀让他空着好了,不用理它.。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

液晶电视屏幕一亮即灭的快速检修方法
液晶屏一亮即灭指的是:电视机操作控制正常,有伴音,屏幕上有很淡的图像影子,开机的瞬间
屏幕可以正常发光,随后就消失了
引发该故障可能的因素:
1.开关机控制不正常;通过检查背光板ON/OFF或POWER引脚电压在开机状态是否为高电
平来确定该部分是否正常
2.电源板带负载能力差;在待机状态将万用表黑笔接地,红笔接背光板24V(或12V)处,遥控开
机,看一下开机瞬间电压是否有很大的波动(瞬间低于20V就会引起背光保护)
3.背光板不平衡保护(指的是背光板工作条件正常,但是一亮即灭);,这是由于背光板具有负
载不平衡保护,如果坏了一条灯管,或者检测电路故障,开机后高压板就进入负载不平衡保
护状态,会出现闪烁一下再变成黑屏。

在这里给大家讲一下负载不平衡保护电路的工作原理:
负载不平衡保护回路一般是由两片LM339M所构成,如下图所示:
IC203, IC204(LM339)脚4,6,8分别监控3路灯管电流,11脚监控3路灯管总电流,正
常工作时,根据比较器原理,脚4,6,8应该比相应的基准电压高,而11脚的电压应该比
基准电压低。

以起到对每个灯管的控制以及对整体电流的控制。

若有一路反馈电压反常,八
个电压比较器的输出将为高电平, Q225导通,拉低IC206的②脚电压,启动调光保护回路。

同时Q218也导通,关断Q217,使IC201⑦⑨脚电压不受保护作用的影响。

检修时可以断开
Q225(取消保护),正常情况下背光应该可以持续发光.。

相关文档
最新文档
