安捷伦1100液相色谱仪的使用说明书
Agilent1100高效液相色谱仪操作规程
![Agilent1100高效液相色谱仪操作规程](https://img.taocdn.com/s3/m/89aa8f26e87101f69f319515.png)
Agilent1100高效液相色谱仪操作规程操作说明:1.开机前准备:1.1仪器设备:Agilent 1200LC ● G1322A (在线脱气机)。
● G1311A (四元泵)。
● G1329A(标准型自动进样器)。
● G1316A(柱温箱)。
● G1315A(DAD检测器)。
● 色谱柱 1.2溶剂准备:● 有机相必须是色谱级纯。
● 水相必须是二次蒸馏水或用二级蒸馏水配置的缓冲盐溶液、酸碱溶液。
● 流动相使用前必须过0.45μm的微孔滤膜。
有机相和水相微孔滤膜的选择参考下表。
产品类别代表产品品系产品特点纤维素酯类混合纤维素水相成孔性能好,亲水性好,材料成本低。
膜(CN-CA)可耐稀酸。
不适合于酮类、酯类、强酸、强碱类液体过滤。
尼龙6 通用具有亲水性,较耐碱不耐酸。
在酮、酚、聚酰胺类(PA-6)醚及高分子醇类不被腐蚀。
聚砜(PS)通用良好的化学和热稳定性,耐辐射,机械聚砜类强度高。
有机PDEF耐化学腐蚀,耐氧化,耐高温,疏聚偏氟乙烯/PDEF/PTFE 水性(酒精处理后变清水性),PTFE耐酸聚四氟乙烯膜碱性强。
具有良好的化学稳定性,耐酸碱和各种聚烯烃类聚丙烯膜有机有机溶剂。
价格便宜,但孔径分布宽。
(PP)耐高温,耐有机溶剂、耐生物降解等。
无机材料陶瓷、玻璃通用 BP、金属膜2.基本操作步骤: (一)、开机:1、打开计算机,进入中文Windows XP画面,并运行CAG Bootp Server程序(部分安装程序不需要运行Bootp)。
2、打开 1200 LC 各模块电源。
3、待各模块自检完成后,双击“仪器1 联机”图标,化学工作站自动与1200LC通讯,进入的工作站画面如下所示。
4、从“视图”菜单中选择“方法和运行控制”画面, 点击“视图”菜单中的“仪器实际值”,“在线光谱”,“化学工作站状态”,“系统视图”,“样品视图”,使其命令前有“√”标志,来调用所需的界面。
5、把流动相放入溶剂瓶中。
Agilent 1100高效液相色谱仪操作指导书
![Agilent 1100高效液相色谱仪操作指导书](https://img.taocdn.com/s3/m/b1827b4aa8956bec0975e381.png)
1 操作规程1.1开机1.1.1 启动计算机,完成后系统自动运行Bootp Server程序。
打开色谱仪各组件电源,待Bootp Server里显示已联上各组件的信息及各模块自检完成后,双击【Instrument Online】图标启动化学工作站,工作站自动与仪器建立通讯。
1.1.2 打开10%异丙醇溶液控制阀,用针筒抽吸至管路中有液体流出。
调节控制阀松紧,控制流量至流出量约为每分钟5~15滴。
1.1.3 将流动相放入溶剂瓶中,打开Purge 阀,单击【Pump】→【control】,选中on,单击【OK】,启动泵。
再单击【Pump】→【Set up Pump】,设Flow为5ml/min,流动相A调节为100%,其它流路关闭,单击【OK】,则系统开始Purge流动相A。
3min后依次切换管路至B、C、D,确保所需管路均无气泡。
1.1.4 建立新方法时执行“1.2方法的编辑”的操作。
仪器配置无更改,运行已建立的方法则直接进入“1.3方法运行”操作。
1.2 编辑分析方法1.2.1 点击【Method】→【Edit entire method】或【New method】选项,进入方法编缉界面。
在Method Comments 中加入方法的信息如色谱条件、方法的用途等点击【OK】进入下一界面。
1.2.2 泵参数设定:设定流速、流动相比例、梯度/运行时间表、平衡时间等参数。
点击Ok进入下一界面。
1.2.3 柱温箱参数设定:在Temperature下面的方框内输入所需温度,并选中它,点击【more>>】键,选中Same as left使柱温箱的温度左右一致。
点击【OK】进入下一界面。
1.2.4 UV检测器参数设定:在Wavelength下方的空白处输入所需的检测波长,如254nm, 在Peakwidth (Response time)下方点击下拉式三角框,选择合适的响应时间, 如>0.1min(2s),在Timetable 中可以Insert 一行输入随时间切换的波长。
Agilent 1100型HPLC操作指南
![Agilent 1100型HPLC操作指南](https://img.taocdn.com/s3/m/114eca12cc7931b765ce153f.png)
Agilent 1100型HPLC操作指南一、实验准备1、样品和流动相过滤(通常过0.2μm滤膜)、超声脱气5min。
2、更换四元泵流动相,泵头清洗溶剂(10%的异丙醇)。
二、启动液相色谱仪1、自上而下依次打开真空脱气机、四元泵、柱温箱(根据需要)、检测器电源,等待系统自检通过,黄灯表示闲置、绿灯表示运行、红灯表示出错。
2、打开电脑,双击电脑桌面的“仪器联机”打开操作安捷伦化学工作站,软件会自动检测到开启的所有硬件设备。
3、更换流动相存储瓶,旋松“排气阀(purge阀)”,将所换的溶剂瓶的流量设至高流速5mL/min,进行清洗和排放气泡,至管线中无气泡时关闭排气阀。
4、使用的流动相中含有缓冲盐时,需打开泵头清洗溶剂,使其逐滴流出,防止缓冲盐在柱子和泵头结晶析出,影响系统压力。
5、安装色谱柱:依次安装在线过滤器、预柱、色谱柱(注意方向,箭头指向检测器)。
设置溶剂比例,1mL/min流速,平衡色谱柱。
三、样品测试及数据分析1、编辑方法。
选择编辑完整方法,依次设定流动相比例和流速、柱温箱温度、检测器扫描波长等参数,保存方法。
2、运行方法,监测基线至稳定走平。
3、手动单针进样:设定样品名、数据文件存储位置,点击运行方法;将手动进样器扳至“Load”上样,上样完扳至“Inject”,工作站开始记录信号。
4、测试完毕,点击桌面的“仪器脱机”打开工作站,进行数据处理,积分,定量分析方法建立、报告输出等。
四、实验结束、关机。
1、实验结束,冲洗系统、色谱柱。
冲洗原则(以反相C18为例):先用90%水,10%乙腈(或其它有机相)冲洗水溶性物质;30min后改为50%水,50%乙腈;再过30min 后,改为100%乙腈,再冲洗30min后结束。
2、实验结束,停止泵,关闭化学工作站,关闭电脑,关闭仪器的四部分电源。
3、卸下色谱柱,清理流动相,将各个抽滤头浸泡在有机相中,整理桌面、地面杂物。
注意事项:1、挥发性有毒有机相(甲醇、乙腈、正己烷等)需尽量包严实。

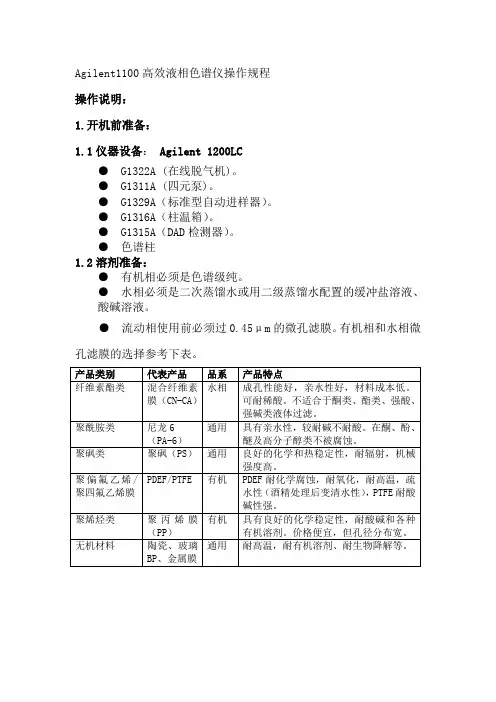

Agilent1100高效液相色谱仪操作规程
![Agilent1100高效液相色谱仪操作规程](https://img.taocdn.com/s3/m/8ba20d608e9951e79b8927e2.png)
Agilent1100高效液相色谱仪操作规程操作说明:1.开机前准备:1.1仪器设备:Agilent 1200LC● G1322A (在线脱气机)。
● G1311A (四元泵)。
● G1329A(标准型自动进样器)。
● G1316A(柱温箱)。
● G1315A(DAD检测器)。
●色谱柱1.2溶剂准备:●有机相必须是色谱级纯。
●水相必须是二次蒸馏水或用二级蒸馏水配置的缓冲盐溶液、酸碱溶液。
●流动相使用前必须过0.45μm的微孔滤膜。
有机相和水相微孔滤膜的选择参考下表。
2.基本操作步骤:(一)、开机:1、打开计算机,进入中文Windows XP画面,并运行CAG Bootp Server程序(部分安装程序不需要运行Bootp)。
2、打开 1200 LC 各模块电源。
3、待各模块自检完成后,双击“仪器1 联机”图标,化学工作站自动与1200LC通讯,进入的工作站画面如下所示。
4、从“视图”菜单中选择“方法和运行控制”画面, 点击“视图”菜单中的“仪器实际值”,“在线光谱”,“化学工作站状态”,“系统视图”,“样品视图”,使其命令前有“√”标志,来调用所需的界面。
5、把流动相放入溶剂瓶中。
6、打开冲洗阀。
7、点击“泵”图标,点击“设置泵…”选项,进入泵编辑画面。
8 、设流速:5ml/min,点击“确定”。
9、点击“泵”图标,点击“控制…”选项,选中“启动”,点击“确定”,则系统开始冲洗,直到管线内(由溶剂瓶到泵入口)无气泡为止,切换通道继续冲洗,直到所有要用通道无气泡为止。
10、点击“泵”图标,点击“控制…”选项,选中“关闭”,点击“确定”关泵,关闭冲洗阀。
11、点击“泵”图标,点击“设置泵…选项”,设流速:例如1.0ml/min。
12、点击泵下面的瓶图标,如下图所示(以单元泵为例),输入溶剂的实际体积和瓶体积。
也可输入停泵的体积,点击“确定”。
13、点击“泵”图标,点击“泵辅助设定…”,设定“最流速梯度”,“最小冲程”,“压缩因子”,“主通道”。
Agilent 1100series安捷伦高效液相色谱仪操作规程
![Agilent 1100series安捷伦高效液相色谱仪操作规程](https://img.taocdn.com/s3/m/2e27751ec281e53a5802ff7f.png)
Agilent1100高效液相色谱仪操作规程1.仪器组成及开机1.1仪器组成:Agilent1100高效液相色谱系统主要由工作站、在线脱气机、柱温箱、输液泵、自动进样器、检测器等部件组成。
1.2开机:1.2.1接通电源,打开计算机及工作站其它各部件开关,约30秒钟后,各部件进入待机状态,指示灯为黄色或无色。
1.2.2打开HP ChemStations,进入Instrument 1 online状态,约30秒钟后,计算机进入工作站的操作页面。
该页面主要由以下几部分组成:最上方为命令栏,依次为File,Run Control,Instrument等;命令栏下方为快捷操作图标,由多个样品连续进行分析、单个样品进样分析、调用文件、保存文件等;左边为样品信息栏;中部为工作站各部件的工作流程示意图,依次为进样器→输液泵→柱温箱→检测器→数据处理→报告;中下部为动态监测信号;右下部为色谱工作参数:进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等。
2.色谱条件的设定(色谱条件的设定可以通过下列几种方法实现2.1直接设定在操作页面的右下部一色谱工作参数中设定。
将鼠标移移至要设定的参数如进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等,单击一下,即可显示该参数的设置页面,键入设定值后,单击“OK”,即完成。
2.2 调用已设置好的文件在命令栏“Method”下,选择“Load Method”,或直接单击快捷键操作的“Load Method”图标,选定文件名,单击“OK”,此时,工作站即调用所选用文件中设定的参数。
如欲进行修改,则可同2.1项下,在色谱工作参数中作修改;亦可在命令栏“Method”下,选择“Edit Entire Method”,在每个页面中键入设定值,单击“OK”。
即完成。
2.3 编辑新文件先在命令栏“Method”下,选择“New Method”, 之后再在命令栏“Method”下,选择“Edit Entire Method”,在每个页面中键入设定值,完成后,Save Method”, 先在命令栏“Method”下选择“Save Method”,给新文件命名,单击“OK”。
Agilent1100高效液相色谱仪使用与维护操作规程
![Agilent1100高效液相色谱仪使用与维护操作规程](https://img.taocdn.com/s3/m/574d8570842458fb770bf78a6529647d27283486.png)
Agilent1100 高效液相色谱仪使用与维护操作规程 已有 179 次阅读 2023-7-17 13:351 目的制定 Agilent1100 高效液相色谱仪使用与维护操作规程,确保操作人员能正确标准地操作,维护液相色谱仪。
2 适用范围适用于Agilent1100 高效液相色谱仪的使用,维护。
3 编写依据Agilent1100 高效液相色谱仪使用说明书 4 职责QC 相关检验人员对本仪器操作规程的实施负责。
5 内容5.1安全留意事项本仪器应良好接地,以防止触电及释放静电;本仪器常常处于高浓度的有机蒸汽环境中,故应通风良好,制止消灭电火花;配制流淌相或接触有机溶剂时应戴橡胶手套及其它防护用品。
5.2仪器组成本仪器由 LC-10ATVP 泵、7725 手动进样器、柱温箱、Agilent1100 紫外-可见光检测器、色谱工作站(N2023 或其它工作站)。
5.3 日常使用操作步骤 5.3.1 开机翻开计算机,进入 Windows 系统,CAG Bootp Server 程序将自动运行。
翻开 HPLC 1100 各模块电源,等仪器自检通过,并且与计算机通讯成功〔约 1~2min 〕后,进入 Online 工作站。
5.3.2 系统初始化〔主要目的:排解系统中的气泡〕 5.3.2.1 翻开Purge 阀 5.3.2.2加大泵流量并开启泵,快速冲洗试验通道,至无气泡从废液管排出。
降低流量及溶剂比例成试验初始条件,并单击OK 确认执行;5.3.2.3 关闭Purge 阀,完成系统初始化。
5.3.3 系统平衡〔主要目的:平衡、稳定色谱柱、柱温以及灯的能量〕调出本次试验所需方法,保持泵连续工作,以试验初始的流淌相冲洗、平衡柱子一段时间。
〔一般约 30min ,可自己依据本人的仪器配置状况计算,要求至少以色谱柱几何体积 5~10 倍体积的流淌相冲洗、平衡系统。
〕 5.3.4在适当时间,开启柱温箱和检测器,使得柱温稳定,检测器灯的能量稳定。
安捷伦1100操作规程
![安捷伦1100操作规程](https://img.taocdn.com/s3/m/485cfc3787c24028915fc3e3.png)
安捷伦1100高效液相色谱仪操作规程1、操作前的准备流动相的配制,流动相应用0.22μm或0.45μm的滤膜过滤,超声。
2、仪器的操作2.1接通电源,打开电脑,双击桌面上的“仪器1联机”,进入工作站;单击菜单栏中的“运行控制”选择“样品信息”输入“操作者姓名”或者单击菜单栏中的“序列”选择“序列参数”中输入“操作者姓名”;将A、B、C、D四个通道的溶剂量设置好。
2.2排气逆时针旋松排空阀,将流速设为5ml/min,四个通道逐个进行排液,排液至整个管路没有气泡为止。
2.3首选项的设置单击菜单栏中的“视图”选择“全部菜单”,再单击菜单栏中的“视图”选择“首选项”,在“路径”选项卡中分别设定“序列路径”、“数据路径”、“方法路径”,(具体操作时只要单击“添加”后选择相应的路径即可)单击“确定”。
2.4编辑仪器方法2.4.1单击“方法”选择“编辑完整方法”,根据需要钩选项目,“方法信息”,“仪器/采集”,“数据分析”,“运行时选项表”,单击“确定”。
2.4.2 出现“方法信息”窗口,如有需要输入方法信息(方法用途等),单击“确定”。
2.4.3出现“设置泵”窗口,根据方法需要设置“流速”、“停止时间”、“流动相比例”,将压力上限设为400bar,单击“确定”。
2.4.4出现“设置进样器”窗口,根据需要选择进样方法“标准进样”、“洗针进样”、“使用进样程序进样”(一般选择“标准进样”),输入相应的“进样量”,单击“确定”。
2.4.5出现“柱温箱温控方法”,输入“柱温”或“不控制”,单击“确定”。
2.4.6出现“VWD信号”窗口,输入所要的检测波长,单击“确定”。
2.4.7出现“信号细节”窗口,单击“确定”。
2.4.8出现“编辑积分事件”窗口,单击“确定”。
2.4.9出现“报告设定”窗口,选择所需的“报告格式”,“信号选项”中设定好图谱的量程,单击“确定”。
2.4.10出现“仪器曲线”窗口,单击“确定”。
2.4.11出现“运行时选项表”,根据需要设定相关的参数,一般在设定方法时,只要单击“确定”即可。
安捷伦1100工作站详细图文操作手册
![安捷伦1100工作站详细图文操作手册](https://img.taocdn.com/s3/m/5e53e9c3866fb84ae45c8dff.png)
2021/2/22
9
Author:Tianyou Yue
调用/储存方法
方法信息 编辑完整方法 调方法 存方法/覆盖保存 另存方法
右图为方法存/取对话框,方 法文件后缀名为.m
2021/2/22
10
Author:Tianyou Yue
其它功能菜单
文件处理 运行控制
仪器控制
序列
放弃任务
在线帮助
运行序列 运行方法
2021/2/22
柱箱、检测器、自动进样器等 参数改变操作与此相同
8
Author:Tianyou Yue
选择在线显示信号
在Online Plot上点击“Change”, 显出右面对话框,在此对话框中左 面为可用信号,右面为在线显示信 号,通过“Add””Remove”改变不 同的显示信号。
从 View菜单, 选择 Online Signals, 单击 Change,在Edit Signal Plot窗口选择 要监控的信号。
Author:Tianyou Yue
Author:Tianyou Yue
Author:Tianyou Yue
Author:Tianyou Yue
Author:Tianyou Yue
输入流动相的量
对着瓶子击左键,然后左键单击Solvent bottles Filling,显示右面对话框
在Total Volume下输入溶剂瓶容量,一 般为1.00Liter,Actual Volume下输入溶 剂实际加入的量,比如0.5Liter
选中下面两个选项后,在溶剂低于 0.1Liter时停止样品分析,溶剂用完后泵 自动关闭。
2021/2/226Author:Tianyou Yue
Agilent1100液相色谱-基本使用方法
![Agilent1100液相色谱-基本使用方法](https://img.taocdn.com/s3/m/217e46bc9b6648d7c0c74683.png)
基本操作:1.开机:先打开电脑电源,然后开启液相各组件电源,boopt sever显示电脑与仪器联接的情况。
(注:电脑与液相之间通过DAD上接口联接;若未连接上,在boopt sever打开的情况下,仅关开一次DAD 即可联接成功),然后再打开“仪器1 联机”。
2.脱气:拧松purge阀(逆时针旋开2圈),在溶剂瓶中加入足够量的流动相,开泵,流速设为5ml/min约5分钟。
(注:脱气时需单个进行,如脱A则设置A为100%,脱B则设B为100%;所需用到的流动相都须脱气)3.溶剂过渡:以0.8ml/min 的流速用10%甲醇水,拧紧purge阀,跑至压力恒定不变,约10min。
(过渡的作用是冲稀流路内的有机溶剂,使水的比例占搞使缓冲盐不易析出堵塞系统损坏色谱柱,当使用Na、K、磷酸盐等在有机溶剂中溶解度低的缓冲盐时,此步十分重要)(先将流速调低再拧紧purge阀)4.跑基线:调用分析样品的方法跑基线,然后拧紧purge阀,以平衡柱子,约30min左右。
(为延长检测器灯的寿命,可在跑基线20min后再开检测器电源,直接点开开关即可)5.进样分析:将样品液过0.45um过滤器注入样品瓶,置于自动进样器样品盘上,设置序列(样品瓶位置,名称,分析方法,进样次数。
其中后两者为必须的,缺一则报告错误,前两者非必须,当样品瓶位置空缺时只运行方法不进样;设置时将鼠标指针置于样品序列视图上,左键单击即可弹出对话框。
)6.洗柱:样品分析完毕,对于反相柱使用10%甲醇、100%甲醇各冲稀30min,最后柱子须充满100%甲醇保存。
(洗柱方法:洗柱.M;使用洗柱方法时,最好设定自动关机。
序列/序列参数/后运行:macro “shutdown .MAC”,go。
也可以在样品序列上添加洗柱程序)。
7.关机:关闭电脑和仪器各组件电源。
(关闭操作界面时要注意弹出对话框内容,关闭灯等)(先关闭电脑,然后再关闭液相各开关)编辑完整方法1.点击方法/编辑完整方法:点击确定2.进入泵参数设置界面:设置流速、分析时间、溶剂比例梯度洗脱设置:3.点击确定进入进样器设置界面:设置进样方式,进样量。
Aglent1100型液相色谱仪操作规程
![Aglent1100型液相色谱仪操作规程](https://img.taocdn.com/s3/m/9e0f881603020740be1e650e52ea551810a6c914.png)
Aglent1100型液相色谱仪操作规程.txt48微笑,是春天里的一丝新绿,是骄阳下的饿一抹浓荫,是初秋的一缕清风,是严冬的一堆篝火。
微笑着去面对吧,你会感到人生是那样温馨。
Aglent1100型液相色谱仪操作规程1. 目的:建立安捷伦1100型高效液相色谱仪的标准操作规程,确保操作的准确与可靠。
2. 依据:安捷伦1100型高效液相色谱仪使用说明书。
3. 范围:适用于安捷伦1100型高效液相色谱仪的操作管理。
4. 责任:仪器使用者对本规程的实施负责,QC主任负责监督该操作规程的正确执行。
5. 正文:5.1.操作步骤5.1.1.打开计算机,进入windows英文操作系统,并运行Bootp Sever程序。
5.1.2.开启液相色谱仪主机5.1.3.依次打开1100 LC自动进样器、泵及所需要使用的检测器等各模块的电源开关。
待各模块自检完毕后,双击Instrument Online 图标,色谱工作站自动与1100LC接通,并出现Configuration对话框,选中左测栏内需用的模块图标,单击add,便可进入右测的使用状态;选中右测栏内不需用模块的图标,单击remove,便可使之进入左测栏内的不使用状态。
5.1.4.把所需要的流动相经过过滤后放入溶剂瓶中。
5.1.5.单击pump图标,出现参数设定菜单,选中Setup pump,设置流速Flow为5.0ml/min、Stop Time、以及流动相的比例,逆时针打开Purge阀。
单击Pump Control选项,选中on,单击OK,开始脱气至通道无气泡为止。
5.1.6.开启泵的在线洗脱,用10%异丙醇溶液清洗,必要时从清洗液的流出管口用注射器抽一下,使得其流速为3~5滴/分钟。
5.1.7.单击Pump Control选中off,关泵,顺时针旋转关闭Purge阀。
5.1.8.单击Pump图标,单击Setup Pump选项,进入pump编辑画面,设流速、Stop Time(要超过组分的保留时间)、以及流动相在各个通道的比例、最高柱压和最低柱压等,单击“OK”。
1100操作指南
![1100操作指南](https://img.taocdn.com/s3/m/fa8502d8ad51f01dc281f1e0.png)
Agilent 1100型高效液相色谱仪操作规程1. 开机1.1 开机前准备:流动相使用前必须过0.45μm的滤膜(有机相的流动相必须为色谱纯;水相必须用新鲜注射用水,不能使用超过3天的注射用水,以防止长菌或长藻类);把流动相放入溶剂瓶中。
A瓶[棕色瓶]:为水相;B瓶:为有机相。
超声去除瓶内液体中气泡。
1.2 打开电脑,进入Windows XP界面。
1.3 从上到下打开液相各部件电源开关。
1.4 在打开液相主机电源5分钟内双击桌面“联机”图标,仪器自检,进入工作站。
该页面主要由以下几部分组成:——最上方为命令栏,依次为“文件、运行控制、仪器……”等;——命令栏下方为快捷操作图标,如多个样品连续进行分析、单个样品进样分析、调用文件保存文件……等;——中部为工作站各部件的工作流程示意图;依次为进样器-输液泵-柱温箱-检测器-数据处理-报告;——中下部为动态监测信号;——右下部为色谱工作参数:进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等。
1.5 从“视图”菜单中选择“方法和运行控制”画面。
2. 编辑参数及方法2.1 开始编辑完整方法:从“方法”菜单中选择DEF-LC.M,再从“方法”菜单中选择“编辑完整方法”,选择方法信息、仪器参数及收集参数、数据分析参数和运行时间表等各项,单击OK,进入下一画面。
2.2 方法信息:在“方法注释”中加入方法的信息,如方法的用途等。
单击OK,进入下一画面。
2.3 泵参数设定:进入“泵参数”画面,在“流量” 处输入流量,如1.0mL/min;在“溶剂B”处输入有机相的比例如70.0,(A=100-B),也可在“插入”一行“时间表”,编辑梯度;输入保留时间;在“最大压力限”处输入柱子的最大耐高压,以保护柱子。
单击OK,进入下一画面。
2.4 DAD检测器参数设定:进入“DAD 信号”画面,输入样品波长及其带宽、参比波长及其带宽(参比波长带宽默认值为100nm);选择“停止时间”输入相应的停止分析时间;在“光谱范围”中输入采集光谱方式“store”:选All;如只进行正常检测,则可选None;“范围”:可选范围为190~950nm;“步长”可选2.0nm;阀值:选择需要的灯;“峰宽”(响应时间)即响应值应尽可能接近要测的窄峰峰宽,可选“2s”或4s;Slit-:狭窄缝,光谱分辨率高;宽时,噪音低。
安捷伦1100液相色谱仪的使用说明书
![安捷伦1100液相色谱仪的使用说明书](https://img.taocdn.com/s3/m/07810d020740be1e650e9a85.png)
(3) 单击Ok. (4) 从 Report 菜单中选择 Print
report 则报告结果将打印到屏幕上 如想输出到打印机上 则单击Report 底部的 Print 钮
(四) 关机:
关机前 用 100%的水冲洗系统20分钟 然后用有机溶剂冲洗系统10分钟 如ACN 然后关泵 适于 反相色谱柱 [正相色谱柱用适当的溶剂冲洗]
色谱柱: Zorbax eclipse XDB C8,150mm 4.6mm i.d 2 溶剂准备 色谱级纯或优级纯乙腈 ACN 或甲醇 二次蒸馏水
基本操作步骤: ( 一) 开机 1 打开计算机,进入Windows NT 或Windows 2000 画面,并运行Bootp Server程序
样 品 波 长 --一般选择最大吸收处的波长 样品带宽BW —
一般选择最大吸收值一半处的整个宽度 BW Noise
参比波长—
一般选择在靠近样品信号的无吸收或低吸收区域
参比带宽BW —
至少要与样品信号的带宽相等 许多情况下用100nm作为缺省值 Peak
Agilent_1100_液相色谱工作站基本操作说明
![Agilent_1100_液相色谱工作站基本操作说明](https://img.taocdn.com/s3/m/d6807e1279563c1ec5da7156.png)
Agilent 1100型HPLC操作规程一、开机1、开机前准备:流动相使用前必须过0.45um的滤膜(有机相的流动相必须为色谱纯;水相必须用新鲜注射用水,不能使用超过3天的注射用水,以防止长菌或长藻类);把流动相放入溶剂瓶中。
A瓶:为水相;B瓶:为有机相。
2、打开电脑,选Windows 2000,进入Windows 2000界面。
3、双击CAG Boodp server图标,放大CAG Boodp server小图标,出现窗口,5分钟内打开液相各部件电源开关,等待1100广播信息后,表示通讯成功连接,关闭CAG Boodp server窗口。
4、双击online图标,仪器自检,进入工作站。
该页面主要由以下几部分组成:——最上方为命令栏,依次为File,Run Control,Instrumen…等;——命令栏下方为快捷操作图标,如多个样品连续进行分析、单个样品进样分析、调用文件保存文件……等;——中部为工作站各部件的工作流程示意图;依次为进样器-输液泵-柱温箱-检测器-数据处理-报告;——中下部为动态监测信号;——右下部为色谱工作参数:进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等。
4、从“View”菜单中选择“Method and Control”画面。
二、编辑参数及方法1、开始编辑完整方法:从“Method”菜单中选择“New method”,出现DEF-LC.M,从“Method”菜单中选择“Edit entire method”,选择方法信息、仪器参数及收集参数、数据分析参数和运行时间表等各项,单击“OK”,进入下一画面。
2、方法信息:在“Method Comments”中加入方法的信息,如方法的用途等。
单击OK,进入下一画面。
3、泵参数设定:进入“Setup pump”画面,在“Flow”处输入流量,如1ml/min;在“Solvent B”处输入有机相的比例如70.0,(A=100-B),也可在Insert 一行“Timetable”,编辑梯度;输入保留时间;在“Pressure Limits Max”处输入柱子的最大耐高压,以保护柱子。
Agilent1100高效液相色谱质谱联用仪操作规程
![Agilent1100高效液相色谱质谱联用仪操作规程](https://img.taocdn.com/s3/m/bfa2270448d7c1c709a1452c.png)
Agilent 1100高效液相色谱/质谱联用仪操作规程一.开机前准备2.在容器中放入已过滤脱气好的流动相,把吸滤过滤头放入容器中。
二.开机1.打开微机,进入NT 2000,生成CAG Bootp Server界面。
2.打开空气泵开关,操作压力大于等于90PSI后,分别打开质谱、在线脱气机、泵、自动进样器、柱温箱、检测器的电源开关。
打开冲洗泵头的10%异丙醇溶液的开关(需用针筒抽),控制流量大小,以能流出的最小流量为准。
3.在CAG Bootp Server上显示联机成功后过5分钟,点击instrument online1,进入工作站。
三.编缉仪器方法1.在View 中选Diagnosis,进入Diagnosis 界面,选Maintenance,进入MSD pumpdown,将rough pump逆时针转2圈后,点Start,真空度达到后按Close,再回到Methord and Run 界面。
2.设置各仪器参数,等待整个系统平衡。
四.样品分析与采集1.当色谱柱、系统平衡,基线稳定后。
2.在View 中选MSD TUNE,根据实验需要做相应的Autotune或Checktune,当MSD TUNE通过后设置好样品信息,按Start,开始采集样品。
五.关机1.冲洗色谱柱,排出流路中可能有的缓冲液。
2.在View 中选Diagnosis,进入Diagnosis 界面,点Maintenance,进入MSD Vent,将rough pump 顺时针关闭,点击Start放真空,真空度放空后按Close,再回到Methord and Run control界面。
3. 退出工作站,关闭整个系统。
4. 在记录本上记录使用情况。
注意事项:1. 所有的溶剂均选用HPLC级试剂。
2. 禁止使用含不挥发性缓冲盐的流动相,流动相中如含有挥发性缓冲盐,必须用5%甲醇或5%乙腈过渡冲洗;水相流动相需经常更换,防止长菌变质。
3. 样品均用0.45um 的滤膜过滤后才可进样。
Agilent1100高效液相色谱仪操作规程
![Agilent1100高效液相色谱仪操作规程](https://img.taocdn.com/s3/m/ac2468363868011ca300a6c30c2259010202f348.png)
Agilent1100高效液相色谱仪操作规程操作说明:1.开机前准备:1.1仪器设备:Agilent 1200LC●G1322A(在线脱气机)。
●G1311A(四元泵)。
● G1329A(标准型自动进样器)。
● G1316A(柱温箱)。
● G1315A(DAD检测器)。
●色谱柱1.2溶剂准备:●有机相必须是色谱级纯。
●水相必须是二次蒸馏水或用二级蒸馏水配置的缓冲盐溶液、酸碱溶液。
●流动相使用前必须过0.45μm的微孔滤膜。
有机相和水相微孔滤膜的选择参考下表。
2.基本操作步骤:(一)、开机:1、打开计算机,进入中文Windows XP画面,并运行CAG Bootp Server 程序(部分安装程序不需要运行Bootp)。
2、打开 1200 LC 各模块电源。
3、待各模块自检完成后,双击“仪器1 联机”图标,化学工作站自动与1200LC通讯,进入的工作站画面如下所示。
4、从“视图”菜单中选择“方法和运行控制”画面, 点击“视图”菜单中的“仪器实际值”,“在线光谱”,“化学工作站状态”,“系统视图”,“样品视图”,使其命令前有“√”标志,来调用所需的界面。
5、把流动相放入溶剂瓶中。
6、打开冲洗阀。
7、点击“泵”图标,点击“设置泵…”选项,进入泵编辑画面。
8 、设流速:5ml/min,点击“确定”。
9、点击“泵”图标,点击“控制…”选项,选中“启动”,点击“确定”,则系统开始冲洗,直到管线内(由溶剂瓶到泵入口)无气泡为止,切换通道继续冲洗,直到所有要用通道无气泡为止。
10、点击“泵”图标,点击“控制…”选项,选中“关闭”,点击“确定”关泵,关闭冲洗阀。
11、点击“泵”图标,点击“设置泵…选项”,设流速:例如1.0ml/min。
12、点击泵下面的瓶图标,如下图所示(以单元泵为例),输入溶剂的实际体积和瓶体积。
也可输入停泵的体积,点击“确定”。
13、点击“泵”图标,点击“泵辅助设定…”,设定“最流速梯度”,“最小冲程”,“压缩因子”,“主通道”。
Agilent1100series安捷伦高效液相色谱仪操作规程
![Agilent1100series安捷伦高效液相色谱仪操作规程](https://img.taocdn.com/s3/m/e125e0eaafaad1f34693daef5ef7ba0d4a736dab.png)
Agilent1100 高效液相色谱仪操作规程1. 仪器组成及开机1.1仪器组成:Agilent1100 高效液相色谱系统主要由工作站、在线脱气机、柱温箱、输液泵、自动进样器、检测器等部件组成。
1.2开机:1.2.1接通电源,打开计算机及工作站其它各部件开关,约30秒钟后,各部件进入待机状态,指示灯为黄色或无色。
1.2.2打开HP ChemStations进入Instrument 1 online状态,约30秒钟后,计算机进入工作站的操作页面。
该页面主要由以下几部分组成:最上方为命令栏,依次为File,Run Con trol,I nstrume nt等;命令栏下方为快捷操作图标,由多个样品连续进行分析、单个样品进样分析、调用文件、保存文件等;左边为样品信息栏;中部为工作站各部件的工作流程示意图,依次为进样器一输液泵一柱温箱一检测器一数据处理一报告;中下部为动态监测信号;右下部为色谱工作参数:进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等。
2. 色谱条件的设定(色谱条件的设定可以通过下列几种方法实现2.1直接设定在操作页面的右下部一色谱工作参数中设定。
将鼠标移移至要设定的参数如进样体积、流速、分析停止时间、流动相比例、柱温、检测波长等,单击一下,即可显示该参数的设置页面,键入设定值后,单击“0K,即完成。
2.2调用已设置好的文件在命令栏“ Method下,选择“LoadMethod ”或直接单击快捷键操作的“LoadMethod ”图标,选定文件名,单击“0K,此时,工作站即调用所选用文件中设定的参数。
如欲进行修改,则可同2.1项下,在色谱工作参数中作修改;亦可在命令栏“Method T,选择“Edit Entire Method ”,在每个页面中键入设定值,单击“OK。
即完成。
2.3编辑新文件先在命令栏“ Method下,选择“ NewMethod”之后再在命令栏“ Method下,选择“Edit Entire Method,在每个页面中键入设定值,完成后,Save Method ”先在命令栏“Method下选择“Save Metho*给新文件命名,单击“OK。
Agilent 1100液相色谱仪使用操作指导
![Agilent 1100液相色谱仪使用操作指导](https://img.taocdn.com/s3/m/cec2bbf14693daef5ef73d6f.png)
Agilent 1100液相色谱仪使用操作指导书一、目的:规范液相色谱仪使用,保证检验结果的准确性。
二、适用范围:适用于我司的液相色谱仪日常使用及维护。
三、职责:理化检验员负责该作业指导书的执行。
理化组组长负责监督指导。
四、操作方法:1.首先对流动相进行过滤,根据需要选择不同的滤膜,一般为有机系和水系。
(有机系用尼绒的,水系用纤维素的)2.对抽滤后的流动相进行超声脱气10-20分钟。
3.开机:(1)打开计算机,进入Windows画面。
(2)把脱气后的流动相放入溶剂瓶中。
(3)打开1100LC各模块电源。
(4)待各模块自检完成后,双击Instrument1Online图标,化学工作站自动与1100LC通讯,进入工作站画面。
(5)从“视图”菜单中分别选择“方法和运行控制”、“显示顶部工具栏”、“显示状态工具栏”、“系统视图”,使其命令前有“√”标志,来调用所需的界面。
(6)打开冲洗阀。
(7)单击泵图标,出现参数设定菜单,单击“设置泵”选项,进入泵编辑画面。
(8)设流速:1ml/min,单击“确定”。
(9)单击泵图标,出现参数设定菜单,单击“控制”选项,选中“启动”,单击“确定”,则系统开始运行,直到管线内(由溶剂瓶到泵入口)无气泡为止。
(10)关闭冲洗阀。
(11)单击泵下面的瓶图标,选择“溶剂瓶填充量”,输入溶剂的实际体积和瓶体积,也可输入停泵的体积,单击“确定”。
(二)数据采集方法编辑:1、开始编辑完整方法:●从“方法”菜单中选择“编辑完整方法”项,全部选中,单击“确定”,进入下一画面。
2、方法信息:在“方法信息”中加入方法的信息(如:方法的用途等)。
单击确定。
3、泵参数设定:在“流速”处输入流量,如1ml/min,在“溶剂B”处输入40,(C=100-B),也可在时间表中插入一行时间表,编辑梯度。
在“压力限”处输入柱子的最大耐高压,以保护柱子。
单击“确定”。
4、MWD检测器参数设定:●在”波长”下方的空白处输入所需的检测波长,如618nm,在”Peakwidth(Responsetime)”下方点击下拉式三角框,选择合适的响应时间,如>0.2min(4s)。
Agilent1100高压液相色谱仪基本操作步骤及注意事项
![Agilent1100高压液相色谱仪基本操作步骤及注意事项](https://img.taocdn.com/s3/m/66af6b1c10a6f524ccbf854c.png)
Agilent1100高压液相色谱仪基本操作步骤及注意事项一)、开机:1、打开计算机,进入Windows NT (或Windows 2000)画面,并运行Bootp Server程序。
2、打开 1100 LC 各模块电源。
3、待各模块自检完成后,双击Instrument 1 Online图标,化学工作站自动与1100LC通讯,进入的工作站画面。
4、从“View”菜单中选择“Method and Run control”画面, 单击”View”菜单中的“Show Top Toolbar”,“Show status toolbar”,“System diagram”,”Sampling diagram”,使其命令前有“√”标志,来调用所需的界面。
5、把流动相放入溶剂瓶中。
6、打开Purge阀。
7、单击Pump图标,出现参数设定菜单,单击Setup pump选项,进入泵编辑画面。
8 、设Flow:5ml/min,单击OK。
9、单击Pump图标,出现参数设定菜单,单击Pump control选项,选中On,单击OK,则系统开始Purge,直到管线内(由溶剂瓶到泵入口)无气泡为止,切换通道继续Purge,直到所有要用通道无气泡为止。
10、单击Pump图标,出现参数设定菜单,单击Pump Control选项,选中Off,单击Ok关泵, 关闭Purge valve。
11、单击Pump图标,出现参数设定菜单,单击Setup pump选项,进入Pump编辑画面,设Flow:1.0ml/min。
12、单击泵下面的瓶图标,输入溶剂的实际体积和瓶体积。
也可输入停泵的体积。
单击Ok。
(二)数据采集方法编辑:1、开始编辑完整方法:●从“Method”菜单中选择“Edit entire method” 项,如上图所示选中除“Data analysis ”外的三项,单击Ok,进入下一画面。
2、方法信息:●在“Method Comments”中加入方法的信息(如:方法的用途等)。
[知识]Aglent1100型液相色谱仪操作规程
![[知识]Aglent1100型液相色谱仪操作规程](https://img.taocdn.com/s3/m/514a14b6294ac850ad02de80d4d8d15abe2300f5.png)
Aglent1100型液相色谱仪操作规程Aglent1100型液相色谱仪操作规程1. 目的:建立安捷伦1100型高效液相色谱仪的标准操作规程,确保操作的准确与可靠。
2. 依据:安捷伦1100型高效液相色谱仪使用说明书。
3. 范围:适用于安捷伦1100型高效液相色谱仪的操作管理。
4. 责任:仪器使用者对本规程的实施负责,QC主任负责监督该操作规程的正确执行。
5. 正文:5.1.操作步骤5.1.1.打开计算机,进入windows英文操作系统,并运行Bootp Sever 程序。
5.1.2.开启液相色谱仪主机5.1.3.依次打开1100 LC自动进样器、泵及所需要使用的检测器等各模块的电源开关。
待各模块自检完毕后,双击Instrument Online 图标,色谱工作站自动与1100LC接通,并出现Configuration对话框,选中左测栏内需用的模块图标,单击add,便可进入右测的使用状态;选中右测栏内不需用模块的图标,单击remove,便可使之进入左测栏内的不使用状态。
5.1.4.把所需要的流动相经过过滤后放入溶剂瓶中。
5.1.5.单击pump图标,出现参数设定菜单,选中Setup pump,设置流速Flow为5.0ml/min、Stop Time、以及流动相的比例,逆时针打开Purge阀。
单击Pump Control选项,选中on,单击OK,开始脱气至通道无气泡为止。
5.1.6.开启泵的在线洗脱,用10%异丙醇溶液清洗,必要时从清洗液的流出管口用注射器抽一下,使得其流速为3~5滴/分钟。
5.1.7.单击Pump Control选中off,关泵,顺时针旋转关闭Purge阀。
5.1.8.单击Pump图标,单击Setup Pump选项,进入pump编辑画面,设流速、Stop Time(要超过组分的保留时间)、以及流动相在各个通道的比例、最高柱压和最低柱压等,单击“OK”。
5.1.9.单击泵下面的图标,输入各个溶剂瓶内的实际体积(SolventBottles Filling),以及Prevent Analysis if Level Falls Below Liter,单击“OK”。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
*4 带seal-wash的 1100 要配制90%水+10%异丙醇 以每分2—
3滴的速度虹吸排出 溶剂不能干涸
5 其它主意事项见说明书 或由现场工程师介绍 维护知识
1 为什么溶剂和样品要过滤?
溶剂和样品过滤非常重要 它会对色谱柱 仪器起到保护作用 消除由于 污染对分析结果的影响 色谱柱 由于填料颗粒很细 色谱柱内腔很小 溶剂和样品中的细小颗粒 会使色谱柱和毛细管容易堵塞 仪 器 溶剂和样品中的细小颗粒会增加进样阀的堵塞和磨损 同时也会增 加泵头内的蓝宝石活塞杆和活塞的磨损 样品过滤头的类型 30mm内径 适用于大进样量的过滤 由0.2µm和0.45µm两种规格,材料有纤 维素,醋酸纤维,聚四氟乙烯 处理样品体积少于50µl 13mm内径 适用于范围广的过滤 由0.2µm和0.45µm两种规格,材料为纤维
13 从 Run control
菜单中选择 Sample
info 选项 如上图所示 输入操作者名称 在 Data file 中选择 Manual 或 Prefix
区别: Manual--每次做样之前必须给出新名字,否则仪器会将上次的数据覆盖掉 Prefix—
在Prefix
框中输入前缀 在Counter
(3) 单击Ok. (4) 从 Report 菜单中选择 Print
report 则报告结果将打印到屏幕上 如想输出到打印机上 则单击Report 底部的 Print 钮
(四) 关机:
关机前 用 100%的水冲洗系统20分钟 然后用有机溶剂冲洗系统10分钟 如ACN 然后关泵 适于 反相色谱柱 [正相色谱柱用适当的溶剂冲洗]
如图所示: “Optical Unit Temperature”---若环境温度控制在 2 ,设定为Off, 若环境温度不稳定,则设定光学单元温度为高于环境温度5度,以防样品在池中沉淀 Peak width ---大多数分析设为4S 只有在高速分析下设为更短 Automatic recycling after analysis --- 在不进行分析时可以让流动相循环 节省流动相 检测器连续运行 可随时投入使用
二 培训准备
1 仪器设备 Agilent 1100LC G1310A :(单元泵) G1312A(二元泵) G1311A(四元泵) G1313A 自动进样器 G1316A 柱温箱 G1314A VWD检测器 G1362A 示差检测器 G1315A/B (DAD检测器) G1321A (FLD检测器)
色谱柱: Zorbax eclipse XDB C8,150mm 4.6mm i.d 2 溶剂准备 色谱级纯或优级纯乙腈 ACN 或甲醇 二次蒸馏水
基本操作步骤: ( 一) 开机 1 打开计算机,进入Windows NT 或Windows 2000 画面,并运行Bootp Server程序
10 在 Run time checklist 中选中 Data acquisition 单击Ok 11 单击 Method 菜单 选中 Save method as 输入一方法名 如 test 单击Ok 12 从菜单 “View”中选中”Online signal” ,选中Windows 1,然后单击Change 钮,将所要绘图的信号移到右边的框中,点击Ok.(如同时检测二个信号,则重复12,选中W indows 2)
选项
“Auto 选择合适的Slope
(4) 单击左边
图标 将积分参数存入方法
5 打 印 报 告:
(1) 从 Report 菜单中选择 Specify report 选项 进入如上画面
(2) 单击 Quantitative
Results 框中Calculate右侧的黑三角 选中Percent 面积百分比 其它选项不变
波长=300nm 点击ok进入下一画面
7 DAD检测器参数设定:
色 谱 条 件 :
流动相: 75%ACN,25%水 进样量: 5ul; 检测波长: 254nm,BW=30nm,
参比波长=350nm,BW=100nm; 柱温: 30 ; 流量: 1ml/min; 停止时间: 出峰完毕
Toolbar
Show status toolbar
System diagram ,”Sampling
diagram” 使其命令前有
标志 来调用所需的界面
5 把流动相放入溶剂瓶中
6 打开Purge 阀
7 单击Pump 图标 出现参数设定菜单 单击Setup pump 选项 进入泵 编辑画 面
样 品 波 长 --一般选择最大吸收处的波长 样品带宽BW —
一般选择最大吸收值一半处的整个宽度 BW Noise
参比波长—
一般选择在靠近样品信号的无吸收或低吸收区域
参比带宽BW —
至少要与样品信号的带宽相等 许多情况下用100nm作为缺省值 Peak
width Response time 其值尽可能接近要测的窄峰峰宽 Slit —
在 Flow 处输入流量,如1ml/min 在 Solvent B 处输入70.0,(A=100-B) ,也可Insert 一行”Timetable” ,编辑梯度 在 Pressure Limits Max 处输入柱子的最大耐高压 以保护柱子 单击Ok进入下一画面
4 自动进样器参数设定: 选择合适的进样方式, 如图所示 进样体积 1.0ul ,洗瓶位置为6号 “Standard Injection”---- 只能输入进样体积 此方式无洗针功能 Injection with Needle Wash ---- 可以输入进样体积和洗瓶位置 此方式针从样品瓶抽完样品后 会在洗瓶中洗针 U se injector program ---可以点击Edit 键进行进样程序编辑
退出化学工作站 及其它窗口 关闭计算机 用shut down关 关掉Agilent 1100电源开关
(五) Agilent 1100 LC维护保养
1 色谱柱长时间不用 存放时 柱内应充满溶剂 两端封死 如ACN适于反相色谱柱 正相 色谱柱用相应的有机相
2 对于手动进样器 当使用缓冲溶液时 要用水冲洗进样口 同时搬动进样阀数次 每次数 毫升
8 设Flow 5ml/min 单击OK
9 单击Pump 图标 出现参数设定菜单 单击Pump
control选项 选中On 单击OK 则系统开始Purge 直到管线内 由溶剂瓶到泵入口 无气泡为止,
切换通道继续Purge 直到所有要用通道无气泡为止
10 单击Pump图标 出现参数设定菜单 单击Pump Control选项 选中Off 单击Ok关泵 关闭
进样体积 5ul 柱温箱: 30 EX=246nm, EM=317nm ,PMT=10 响应时间=4s. 停止时间 出峰完毕 Excitation A: 激发波长:200-700nm,步长为1nm,或Zero Order Emission : 发射波长: 280-900nm, 步长为1nm,或Zero Order PMT : 大多数应用适当的设定值为10,若高浓度样品峰被切平头,则减少 PMT 值 Peak width 大多数应用设为4s 只有快速分析采用小的设定值 Multi Ex 多波长及光谱 激发 Multi Em 多波长及光谱 发射 同时可以输入范围Range 步长step 采集光谱
框中输入计数器的起始位 仪器会自动命名 如vwd0001 vwd0002……
14 从Instrument 菜单选择System on
15 等仪器Ready 基线平稳 从Method菜单中选择 Run method 进样
三 数据分析方法编辑:
1 从 View 菜单中 单击 Data analysis 进入数据分析画面 2 从 File 菜单选择 Load signal 选中您的数据文件名 如下图所示 单击Ok
Agilent 1100 LC
现场培训教材
安捷伦科技有限公司 化 学 分 析 仪 器 部
1 培训目的
基本了解1100LC硬件操作
掌握化学工作站的开机 关机 参数设定,学会数据采集,数据分析的基本操作
***** 点击RID图标 选择RID Control
Heater
设为On 若要循环流动相 必须将 Recycling Valve 设为ON 手动purge
参比池 将其设为On 并输入Purge 时间 点击Ok,进入下一FLD画面
9 FLD检测器参数设定: 色 谱 条 件 样品 P/N 01018-68704 用甲醇稀释为1:10
3 做谱图优化,从 Graphics ”菜单中选择 Signal
options 选项 从Ranges 中选择Auto scale及合适的显示时间 单击ok,或选择”Use Ranges” 调整 反复进行 直到图的比例合适为止
4 积分:
(1) 从 Integration 中选择
integrate”,如积分结果不理想,再从菜单中选择 Integration Events sensitivity Peak width Area reject Height reject (2) 从 Integration 菜单中选择 Integrate 选项 则数据被积分 (3) 如积分结果不理想 则修改相应的积分参数 直到满意为止
从 Method 菜单中选择 Edit entire method 项 如上图所示选中除 Data analysis 外的三项 单击Ok 进入下一画面
2 方法信息
在 Method Comments 中加入方法的信息 如 方法的用途等 单击Ok 进入下一画面
3 泵参数设定 以二元泵为例
点击Ok进入下一画面
5 柱温箱参数设定: 在”Temperature”下面的方框内输入所需温度,并选中它,点击”more>>” 键,如图所示,选中”Same as left”---使柱温箱的温度左右一致 点击ok进入下一画面
