螺纹测量5大方法【干货】
螺距测量方法
螺距是指螺旋线上相邻两牙在中径线上对应两点间的轴向距离，通常用毫米（mm）表示。
螺距的测量方法有多种，以下是其中一些常见的方法：
1. 直接测量法：使用卡尺或千分尺等测量工具，直接测量螺旋线上相邻两牙在中径线上对应两点间的轴向距离。
2. 间接测量法：通过测量螺旋线的直径和螺旋角，计算出螺距。
具体方法是先测量螺旋线的直径，然后通过三角函数计算出螺旋角，最后利用公式计算出螺距。
3. 影像测量法：使用投影仪或显微镜等设备，将螺旋线的影像放大后进行测量。
这种方法适用于高精度的螺距测量。
4. 三针法：将三根直径相等的针放在螺旋线上，使它们的顶点接触螺旋线的牙顶，然后测量三根针之间的距离，再通过计算得到螺距。
需要注意的是，不同的螺距测量方法适用于不同的场合和精度要求，选择合适的测量方法需要根据具体情况进行考虑。

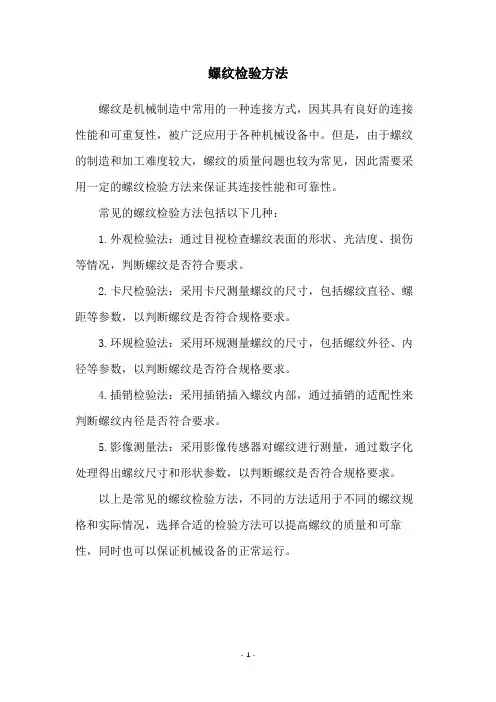

螺纹检验方法
螺纹检验方法
螺纹是机械制造中常用的一种连接方式，因其具有良好的连接性能和可重复性，被广泛应用于各种机械设备中。
但是，由于螺纹的制造和加工难度较大，螺纹的质量问题也较为常见，因此需要采用一定的螺纹检验方法来保证其连接性能和可靠性。
常见的螺纹检验方法包括以下几种：
1.外观检验法：通过目视检查螺纹表面的形状、光洁度、损伤等情况，判断螺纹是否符合要求。
2.卡尺检验法：采用卡尺测量螺纹的尺寸，包括螺纹直径、螺距等参数，以判断螺纹是否符合规格要求。
3.环规检验法：采用环规测量螺纹的尺寸，包括螺纹外径、内径等参数，以判断螺纹是否符合规格要求。
4.插销检验法：采用插销插入螺纹内部，通过插销的适配性来判断螺纹内径是否符合要求。
5.影像测量法：采用影像传感器对螺纹进行测量，通过数字化处理得出螺纹尺寸和形状参数，以判断螺纹是否符合规格要求。
以上是常见的螺纹检验方法，不同的方法适用于不同的螺纹规格和实际情况，选择合适的检验方法可以提高螺纹的质量和可靠性，同时也可以保证机械设备的正常运行。
- 1 -。

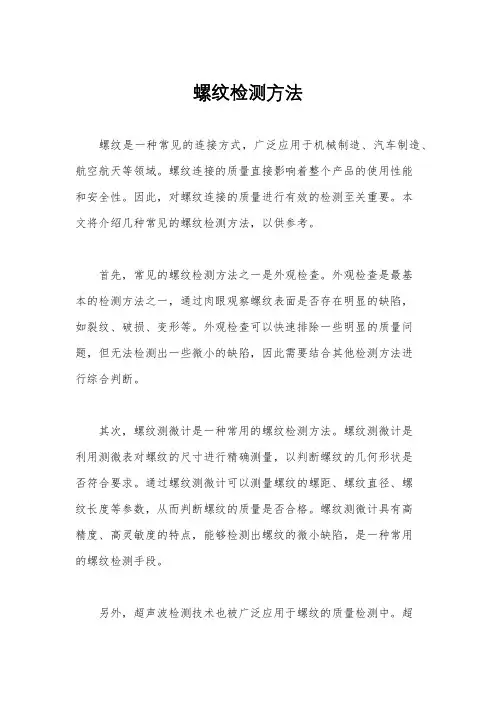

螺纹检测方法
螺纹检测方法螺纹是一种常见的连接方式，广泛应用于机械制造、汽车制造、航空航天等领域。
螺纹连接的质量直接影响着整个产品的使用性能和安全性。
因此，对螺纹连接的质量进行有效的检测至关重要。
本文将介绍几种常见的螺纹检测方法，以供参考。
首先，常见的螺纹检测方法之一是外观检查。
外观检查是最基本的检测方法之一，通过肉眼观察螺纹表面是否存在明显的缺陷，如裂纹、破损、变形等。
外观检查可以快速排除一些明显的质量问题，但无法检测出一些微小的缺陷，因此需要结合其他检测方法进行综合判断。
其次，螺纹测微计是一种常用的螺纹检测方法。
螺纹测微计是利用测微表对螺纹的尺寸进行精确测量，以判断螺纹的几何形状是否符合要求。
通过螺纹测微计可以测量螺纹的螺距、螺纹直径、螺纹长度等参数，从而判断螺纹的质量是否合格。
螺纹测微计具有高精度、高灵敏度的特点，能够检测出螺纹的微小缺陷，是一种常用的螺纹检测手段。
另外，超声波检测技术也被广泛应用于螺纹的质量检测中。
超声波检测技术利用超声波在材料中传播的特性，通过对螺纹进行超声波扫描，可以检测出螺纹中的内部缺陷，如气泡、夹杂、裂纹等。
超声波检测技术具有快速、准确的优点，能够对螺纹的内部质量进行全面检测，是一种非常有效的螺纹检测方法。
最后，X射线检测技术也是一种常用的螺纹检测方法。
X射线检测技术利用X射线的穿透能力，可以对螺纹进行内部缺陷的检测。
通过对螺纹进行X射线透射，可以清晰地显示出螺纹内部的结构和缺陷情况，从而判断螺纹的质量是否符合要求。
X射线检测技术具有高分辨率、非破坏性的特点，能够对螺纹进行全面的内部检测，是一种非常可靠的螺纹检测手段。
综上所述，螺纹的质量检测是非常重要的，对于不同类型的螺纹，可以选择适合的检测方法进行检测。
外观检查、螺纹测微计、超声波检测技术和X射线检测技术都是常用的螺纹检测方法，各有其特点和适用范围。
在实际应用中，可以根据具体情况选择合适的检测方法，确保螺纹连接的质量符合要求。
怎样测量螺纹的螺距[大全五篇]
![怎样测量螺纹的螺距[大全五篇]](https://img.taocdn.com/s3/m/05a2bab503d276a20029bd64783e0912a2167c97.png)
怎样测量螺纹的螺距[大全五篇]第一篇：怎样测量螺纹的螺距怎样测量螺纹的螺距可以使用螺纹规进行测量螺距，也可以用卡尺进行测量。
用卡尺测量时，一般测量一个螺距不太容易测量准确。
可以用卡尺一次卡10个螺距测量，也可以把卡尺定在10mm，去卡螺距，看看在10mm内有几个螺距，用10mm除以就可以知道究竟是多少，这样测量比较准确。
第二篇：螺纹、螺距标准及加工螺纹螺距公制标准牙的牙距如下： M1.6*0.35 M2*0.4 M2.5*0.45 M3*0.5 M4*0.4 M5*0.8 M6*1.0 M8*1.25 M10*1.5 M12*1.75 M14*2.0 M16*2.0 M18*2.5 M20*2.5 M22*2.5 M24*3.0 M27*3.0 M30*3.5 M33*3.5 M36*4.0车螺纹简介将工件表面车削成螺纹的方法称为车螺纹。
螺纹按牙型分有三角螺纹、梯形螺纹、方牙螺纹等（图1）。
其中普通公制三角螺纹应用最广。
图1 螺纹的种类1.普通三角螺纹的基本牙型普通三角螺纹的基本牙型如图2所示，各基本尺寸的名称如下：图2 普通三角螺纹基本牙型D—内螺纹大径（公称直径）；d—外螺纹大径（公称直径）；D2 —内螺纹中径； d2—外螺纹中径； D1 —内螺纹小径； d1—外螺纹小径； P—螺距；H—原始三角形高度。
决定螺纹的基本要素有三个：牙型角α 螺纹轴向剖面内螺纹两侧面的夹角。
公制螺纹α=60o，英制螺纹α=55o。
螺距P 它是沿轴线方向上相邻两牙间对应点的距离。
螺纹中径D2(d2)它是平螺纹理论高度H的一个假想圆柱体的直径。
在中径处的螺纹牙厚和槽宽相等。
只有内外螺纹中径都一致时，两者才能很好地配合。
2.车削外螺纹的方法与步骤（1）准备工作1）安装螺纹车刀时，车刀的刀尖角等于螺纹牙型角α=60o，其前角γo=0o才能保证工件螺纹的牙型角，否则牙型角将产生误差。
只有粗加工时或螺纹精度要求不高时，其前角可取γo=5o～20o。
螺纹的测量
应与新的通端螺纹环规旋合通过
允许与新的通端螺纹环规两端部分旋合， 但旋合量不超过一个螺距。
允许与通端螺纹环规两端部分旋合，但旋 合量不超过一个螺距。
应与新的止端螺纹环规旋合通过
允许与新的止端螺纹环规两端部分旋合， 但旋合量不超过一个螺距。
d2 2M1 A2 d
d 2 2M1 A3 d
d2 2M1 A4 d
注：P-螺距；α/2-牙型半角（°）；d0-量针直径；M、M2-量针外圆柱母线的测量值，M2取在数值最大方向的值；M1-在螺纹 横截面内互相垂直方向上两次测量值的平均值；d-螺纹大径的实际尺寸；A1=3d0-0.8660P；A2=3.1657d0-0.9605P； A3=4.8637d0-1.8660P；A4=4.9939 d0-1.9334P。
《机械加工方法与通用设备》
螺纹的测量
扬州市职业大学 机械工程学院
螺螺纹纹的的测测量量
1、三针测量法的应用；
知识
要点
2、综合测量的应用。
6.3 螺纹的测量 螺纹的测量 一、单项测量法
1、用量针法检测螺纹单一中径
用量针法测量单一中径是一种精度较高的测量方法， 有三针、双针和单针法。一般多用三针测量法，双针适 用于测量扣数少的止端螺纹塞规，单针法适用于测量直 径大于50mm的大尺寸螺纹。
完整的内螺纹牙型
检查工件外螺纹的单一
Z 中径
截短的内螺纹牙型
校通-通螺纹塞规 TT 检查新的通端螺纹环规 完整的外螺纹牙型 的工作中径
校通-止螺纹塞规 TZ 检查新的通端螺纹环规 截短的外螺纹牙型 的单一中径
公制内螺纹的测量方案
公制内螺纹的测量方案咱来唠唠公制内螺纹咋测量哈。
一、量具准备。
1. 螺纹塞规。
这可是测量公制内螺纹的神器啊。
就像给内螺纹找个专门的“试衣镜”一样。
它有通端和止端。
通端呢，要能顺利拧进去，这就好比你穿衣服，宽松的部分得能套进去才行。
止端呢，拧进去两三牙就拧不动了，要是止端也能一路畅通无阻，那这内螺纹可就“胖”得不合标准啦。
2. 三针法。
如果想精确测量呢，三针法就得上场了。
得找三根直径合适的量针，这量针的直径有专门的计算公式哦，不过咱就简单理解为找三根大小刚刚好的小棍棍。
然后把它们放在螺纹牙槽里，再用千分尺去量这三根量针加上螺纹中径的尺寸。
就像是给内螺纹的“腰围”量个精确尺寸一样。
3. 内径千分尺。
这也是个得力助手。
可以直接伸进内螺纹里面量内径，不过要小心操作，就像用筷子夹花生米一样，得又稳又准。
但是它只能大概量个内径，不像三针法能那么精确地得到中径数值。
二、测量步骤。
1. 螺纹塞规测量法。
首先呢，把螺纹塞规的通端对准内螺纹，然后轻轻拧进去。
如果感觉很顺畅，就像螺丝拧进螺母一样轻松，那说明内螺纹的小径等尺寸还比较靠谱。
接着再试止端，慢慢拧进去，要是刚拧进去两三牙就卡住了，那基本可以初步判断这个内螺纹在尺寸上没太大问题。
要是通端进不去或者止端一路到底，那这内螺纹可就不合格喽，得返工啦。
2. 三针法测量。
先根据内螺纹的螺距算出量针的直径。
然后把三根量针小心地放进螺纹牙槽里，就像给牙槽里塞了三根特制的小牙签一样。
放好之后呢，用千分尺去测量三根量针组成的这个组合的外径。
然后再根据一堆数学公式算出内螺纹的中径。
这过程有点像解数学谜题，不过只要按照步骤来，就能得到比较精确的中径数值啦。
3. 内径千分尺测量。
把内径千分尺的测头轻轻伸进内螺纹里面，慢慢调整千分尺的旋钮，直到感觉测头刚好接触到螺纹的内壁。
这时候读数可得仔细了，就像数钱一样不能马虎。
不过要知道，这个数值只是个大概的内径参考，不能完全代表内螺纹的精确尺寸哦。
螺纹的测量
测量头插入千分尺的轴杆和砧座的孔中，更换测量头 之后，必须调整砧座的位置，使千分尺对准零位．
综合测量
综合测量时采用螺纹良规对螺纹各部分主 要尺寸同时进行综合监测的一种测量方法。 这种方法效率高，使用方便，能较好保证 互换性，广泛应用于对标准螺纹获大批量 生产的螺纹工件的检测。
Hale Waihona Puke 螺纹量规包过螺纹环规和螺纹塞规两种， 而每一种又有通规和止规之分。
作业
P212 14
螺纹的测量
螺纹的测量
标准螺纹应具有互换性，特别对螺距、中 径尺寸要严格控制，否则螺纹副无法配合。 根据不同的质量要求和生产批量的大小， 相应的选择不同的测量方法，常见的测量 方法有单项测量法和综合测量法两种。
单项测量法
单项测量是选择合适的量具来测量螺纹的 某一项参数的精度。 常见的有测量螺纹的顶径、螺距、中径。 1、顶径测量： 由于螺纹的顶径公差较大，一般只需用游 标卡尺测量即可。
螺纹环规用来测量外螺纹，螺纹塞规用来 测量内螺纹。
测量时，如果通端刚好能旋入，而止规不 能旋入，说明螺纹京都合格。对于精度要 求不高的螺纹，也可以用标准螺母和螺杆 来检验，以旋入工件是否顺利和松动的程 度来确定是否合格。 在检测时如果发现通规难以旋入，应对螺 纹的直径、牙形、螺距和表面粗糙度进行 检查，经过修正后再用量规检验，千万不 可强拧良规，以免引起良规的严重磨损， 降低良规的精度。
螺距测量
在车削螺纹时，螺距的正确与否，从第一 次纵向进给运动开始就要进行检查。可用 第一刀在工件上划出一条很浅的螺旋线， 用刚直尺或游标卡尺进行测量。
螺距最后测量可用螺距规或刚直尺测量， 用刚直尺测量时，可多测几个螺距长度， 然后取其平均值。用螺距规测量时，应将 螺距规沿着通过工件轴线的平面方向嵌入 牙槽中，如完全吻合，说明被测螺距是正 确的。
螺纹测量方法
螺纹测量方法螺纹是一种常见的机械连接方式，广泛应用于各种机械设备和工具中。
螺纹的质量直接影响到连接件的装配质量和使用性能，因此螺纹的测量和检验显得尤为重要。
下面将介绍几种常见的螺纹测量方法。
一、外螺纹测量方法。
1. 量规测量法，使用螺纹量规对外螺纹进行测量，根据量规上的刻度直接读出螺距和螺纹直径。
2. 三线测量法，使用三支测量线对外螺纹进行测量，通过测量线与螺纹侧面的接触来确定螺距和螺纹直径。
3. 光学投影仪测量法，利用光学投影仪对外螺纹进行放大投影，然后通过测量投影图上的螺纹轮廓来确定螺距和螺纹直径。
二、内螺纹测量方法。
1. 内径千分尺测量法，使用内径千分尺对内螺纹进行测量，通过测量千分尺的读数来确定螺距和螺纹直径。
2. 螺纹环测量法，使用螺纹环对内螺纹进行测量，通过螺纹环的通螺性来确定螺距和螺纹直径。
3. 三块式测量法，使用三块式螺纹规对内螺纹进行测量，通过三块规的测量结果来确定螺距和螺纹直径。
以上是常见的螺纹测量方法，每种方法都有其适用的场合和注意事项。
在进行螺纹测量时，需要注意以下几点：1. 测量工具的选择，根据需要测量的螺纹类型和尺寸，选择合适的测量工具，确保测量的准确性。
2. 测量环境的控制，在进行螺纹测量时，需要保持测量环境的清洁和干燥，避免灰尘和水汽对测量结果的影响。
3. 测量方法的熟练，对于每种测量方法，操作人员需要进行专门的培训和熟练掌握，以确保测量的准确性和可靠性。
4. 测量结果的记录，对于每次螺纹测量，都需要将测量结果进行记录和保存，以便日后的查阅和分析。
总之，螺纹的测量是机械加工中的重要环节，准确的螺纹测量结果可以有效保证螺纹连接件的装配质量和使用性能。
因此，在进行螺纹测量时，需要选择合适的测量方法和工具，并严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。
内螺纹测量方法【干货技巧】
内螺纹测量方法【干货技巧】内螺纹测量方法.内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.螺纹测量的方法|三针法测量|螺纹环塞规|螺纹千分尺|游标卡尺螺纹测量的方法摘要：螺纹作为标准件在机件联结和传动中有着重要地位，在维修中加工螺纹也是常见的，螺纹的精度对其联结和传动有直接影响，螺纹检测的方法也是必备的。
1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。
在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。
测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。
图(a)图(c) 图(b)在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。
对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。
2．用螺纹千分尺测量螺纹千分尺是用来测量螺纹中径的，如图(c)示，一般用来测量三角螺纹，其结构和使用方法与外径千分尺相同，有两个和螺纹牙形角相同的触头，一个呈圆锥体，一个呈凹槽。
有一系列的测量触头可供不同的牙形角和螺距选用。
测量时，螺纹千分尺的两个触头正好卡在螺纹的牙形面上，所得的读数就是该螺纹中径的实际尺寸。
图(d)3．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。
测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。
这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚Sn。
蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来：Sn=t*cosβ基中：Sn：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数mn＝6、头数K＝2、外径da ＝80mm的蜗杆进行测量？解在测量时应先算出：蜗杆周节t ＝mn*π＝6*3.142＝18.852mm 蜗杆导程L＝t*k＝18.825*2 = 37.704mm 蜗杆节径 d = da－2* ms＝80－2*6＝68.00mm螺旋角β＝=＝＝10°1ˊ蜗杆节径处法向齿厚Sn=t*cosβ＝*18.825*cos10°1ˊ＝9.28mm齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28 mm时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。
完整版螺纹的测量方法
完整版螺纹的测量方法螺纹是工程中常见的一种零件连接形式，其测量方法的准确性直接关系到零件的质量和使用效果。
下面是螺纹的测量方法的完整版，包括外螺纹和内螺纹的测量。
外螺纹的测量方法如下：1.初步外观检查：检查螺纹表面是否平整、有无划痕、撞伤等缺陷。
2.外径测量：使用外径测微器或外径千分尺沿螺纹轴向测量螺纹外径的最大值、最小值和测微器的示值。
3.螺距测量：使用螺距测量器，沿螺纹轴向测量两相邻螺纹峰的距离，并除以螺纹数得到每毫米螺纹数。
4.剖面测量：使用剖面投影仪或光杆投影仪，测量螺纹剖面的线条轮廓，与标准轮廓进行比对得到测量结果。
5.比较测量：使用螺纹规或螺纹环规，将待测螺纹与标准规相比较，通过触摸末端盖规螺纹或扭动螺纹环规，观察螺纹的形状及相互配合情况，判断质量。
内螺纹的测量方法如下：1.初步外观检查：检查螺纹表面是否平整、有无划痕、撞伤等缺陷。
2.内径测量：使用内径测微器或内径千分尺测量螺纹内径的最大值、最小值和测微器的示值。
3.螺距测量：使用螺距测量器，将测量器转入螺纹孔，观察螺距测量器指针示数，除以螺纹数得到每毫米螺纹数。
4.螺纹臂测量：使用螺纹臂测量器或钩形测量器，将测量器卡入螺纹沟槽，并通过读数器读取螺纹臂的示值。
5.比较测量：使用螺纹规或螺纹环规，将待测螺纹与标准规相比较，通过触摸末端盖规螺纹或扭动螺纹环规，观察螺纹的形状及相互配合情况，判断质量。
需要注意的是，以上测量方法中，对于高精度要求的螺纹测量，还可以借助光学投影仪、三坐标测量机等高精度测量设备进行测量。
此外，在测量过程中，还需注意使用合适的测量工具、正确的测量姿势，以及对测量结果进行分析和判断，避免误判和测量误差的产生。
综上所述，螺纹的测量方法包括外螺纹和内螺纹的测量，可以通过初步外观检查、尺寸测量和比较测量等方法进行。
同时，对于高精度螺纹的测量，还可以借助光学投影仪、三坐标测量机等高精度测量设备进行测量。
测量螺纹的方法
测量螺纹的方法
测量螺纹的方法可以依赖于螺纹的类型和尺寸。
以下是常见的几种测量螺纹的方法：
1. 螺距计：螺距计是用于测量螺纹螺距的工具。
它通常由一组带有尺度标记的测量脚和一个可移动的测量头组成。
通过将测量脚放置在螺纹的螺距上，可以读取并记录螺距的值。
2. 螺纹卡尺：螺纹卡尺是一种具有特殊设计的卡尺，适用于测量螺纹外径和内径。
它通常具有V型或U型的测量脚，用于与螺纹的棱角或凹槽配合。
通过将螺纹卡尺的测量脚放置在螺纹上，可以读取并记录螺纹的直径。
3. 线规：线规是一种测量工具，用于测量螺纹的外径。
它通常具有一个刻度，可以通过将线规的刃片与螺纹的外径配合来确定螺纹的尺寸。
4. 坡度规：坡度规用于测量螺纹的斜率或坡度。
它通常由一个具有刻度的可调节测量脚和一个测量头组成。
通过将可调节测量脚放置在螺纹的斜面上，并调整使其与螺纹斜面配合，可以读取并记录螺纹的坡度值。
5. 相机或显微镜：对于微小或复杂的螺纹，可以使用相机或显微镜来进行测量。
通过将螺纹放置在相机或显微镜下，并使用适当的软件或测量尺寸标记来测量螺纹的尺寸。
测量螺纹时应该仔细操作，并使用适当的工具和技术来确保准确性。
尤其是对于精密螺纹，可能需要使用更高精度的测量工具和仪器来进行测量。
螺纹测量方法
螺纹测量方法螺纹是一种常见的机械连接方式，广泛应用于各种机械设备和工件中。
螺纹的质量直接影响着机械零件的装配和使用效果，因此螺纹的测量方法显得尤为重要。
本文将介绍几种常见的螺纹测量方法，帮助读者了解如何进行准确的螺纹测量。
一、外螺纹测量方法。
1. 游标卡尺测量法。
外螺纹的测量可以使用游标卡尺进行，首先需要测量螺纹直径。
将游标卡尺的两只测头放置在螺纹外径的两个相对位置，通过读数确定螺纹外径的尺寸。
测量时需要注意卡尺的放置位置和读数的准确性。
2. 外径测微器测量法。
外径测微器是一种高精度的测量工具，可以用于测量螺纹外径。
使用外径测微器时，需要将测微器的测头放置在螺纹外径的两个相对位置，通过读数确定螺纹外径的尺寸。
外径测微器的测量精度较高，适用于对螺纹外径有较高要求的情况。
二、内螺纹测量方法。
1. 内径卡尺测量法。
内螺纹的测量可以使用内径卡尺进行，首先需要测量螺纹内径。
将内径卡尺的测头放置在螺纹内径的两个相对位置，通过读数确定螺纹内径的尺寸。
测量时需要注意卡尺的放置位置和读数的准确性。
2. 内径测微器测量法。
内径测微器是一种高精度的测量工具，可以用于测量螺纹内径。
使用内径测微器时，需要将测微器的测头放置在螺纹内径的两个相对位置，通过读数确定螺纹内径的尺寸。
内径测微器的测量精度较高，适用于对螺纹内径有较高要求的情况。
三、螺距测量方法。
1. 螺距卡尺测量法。
螺距卡尺是一种专门用于测量螺距的工具，可以通过螺距卡尺直接读取螺纹的螺距尺寸。
使用螺距卡尺时，将其放置在螺纹上，通过读数确定螺距的尺寸。
螺距卡尺的使用简便，适用于一般螺纹螺距的测量。
2. 螺距测微器测量法。
螺距测微器是一种高精度的测量工具，可以用于测量螺距。
使用螺距测微器时，将其放置在螺纹上，通过读数确定螺距的尺寸。
螺距测微器的测量精度较高，适用于对螺距有较高要求的情况。
结语。
螺纹的测量是机械加工中的重要环节，准确的螺纹测量可以保证机械零件的装配质量和使用效果。
螺纹尺寸测量
螺纹尺寸测量
螺纹尺寸测量是一项重要的技术，用于确定螺纹零件的尺寸和特征。
下面将介绍螺纹尺寸测量的基本方法和工具。
基本方法
螺纹尺寸测量的基本方法通常包括以下几个步骤：
1. 准备工作：清洁螺纹及测量工具，确保测量的准确性。
2. 选择测量工具：常用的测量工具包括外径卡尺、内径卡尺、测微计等，根据螺纹的类型和尺寸选择相应的工具。
3. 测量外径：使用外径卡尺或测微计等工具，测量螺纹零件的外径。
4. 测量内径：使用内径卡尺或测微计等工具，测量螺纹孔的内径。
5. 测量螺距：使用螺距规等工具，测量螺纹的螺距。
6. 比对测量结果：将测量结果与标准尺寸进行比对，确保螺纹尺寸符合要求。
测量工具
常用的螺纹尺寸测量工具有：
- 外径卡尺：用于测量螺纹外径。
- 内径卡尺：用于测量螺纹孔的内径。
- 测微计：用于精确测量螺纹尺寸。
- 螺距规：用于测量螺纹的螺距。
注意事项
在进行螺纹尺寸测量时，需要注意以下事项：
- 确保测量工具的准确性和精度。
- 避免测量工具的损坏和磨损，定期进行维护和校准。
- 对于特殊类型的螺纹，如锥度螺纹和特殊牙型螺纹，需要使用相应的测量工具和方法。
- 测量过程中应注意螺纹零件和测量工具的固定。
- 测量结果应与标准尺寸进行比对，确保螺纹尺寸符合要求。
螺纹尺寸测量是一项细致的工作，准确的测量结果对于螺纹零件的质量和功能至关重要。
通过掌握基本方法和使用适当的测量工具，我们能够有效地进行螺纹尺寸测量，并确保螺纹的质量和性能达到要求。
检测螺纹大小的方法
检测螺纹大小的方法（1）检测小尺寸螺纹（如M6×1,M6×0.75,M5×0.8等）。
（2）检测大尺寸螺纹(如M132×1.5/K25JL3,M147×1.5/MMD152JL1等)。
（3）螺纹实际加工过程中，现场检测，判断中径是否加工到尺寸时。
在这种情况下，作为检测人员，我们就思考，能否找到一种既不损失测量精度又能提高检测速度的测量方法来对上述三种状况下的螺纹进行检测呢？通过对中径测量六种方法的研究，结合三针法和单针法的特点，经过试验，总结出异于传统两针法（双侧两针法）的两针法（单侧两针法）。
1 三针法具体步骤我们以普通螺纹塞规为例说明一下三针检测外螺纹中径的一般步骤。
假定被检螺纹塞规的理论中径为d 2，牙形角为α，螺距为ｐ。
简述如下： （１） 由公式ｄＤ＝p ／２ｃｏｓ（α／２）计算出最佳针径ｄＤ，根据计算结果，选择适当的三针直径ｄ针。
（２） 由公式Ｍ＝d 2+ｄ针［１＋）α2sin(1］－2pｃｔｇ（α／２）计算出用三针测量时的理论Ｍ值，并根据Ｍ值选择适当的千分尺。
（３） 测量：将三针依次放入被测件两侧适当的牙形后，轻微调节千分尺的测头，使得千分尺的测头、测帧与三针接触适当（千分尺在螺纹塞规轴向找到最小点，径向找到最大点，用手指轻触三针，三针均不活动）后，读出数据Ｍ′。
（４） 用实际Ｍ′值与理论Ｍ值比较，换算出实际中径的数值，判断其是否合格。
图２ 图１测帧 这是三针法检测常用外螺纹中径的一般步骤。
如上图所示：图1为三针测量时千分尺与三针以及被测螺纹之间接触示意图；图2为千分尺与三针在测量时最佳位置的平面示意图。
由图示我们很容易看出，三针法测量时，我们很难一次性使千分尺的测头找到最佳位置（如图2所示，只有当三角形的顶点A 正好在其对边的中垂线上时，千分尺的测头才是最佳位置），尤其在测量较小螺纹时，更是要反复多次调节千分尺的测头，才能找到最佳位置。
螺纹外径测量方法
螺纹外径测量方法
螺纹外径的测量方法主要包括以下几种：
1.卡尺测量法：这是一种常用的测量方法，需要使用卡尺这一测量工具。
首先，要保证卡尺的刻度清晰、精确。
然后，将螺钉放入卡尺的两个测量脚之间，确保其垂直于螺纹轴线。
用适当的力度夹紧螺钉，读取卡尺上与螺钉外径对应的刻度值。
这种方法简单易行，但需要注意保持测量力度的一致性，以及正确读取刻度，避免误差。
2.螺纹千分尺：这是一种专用的螺旋测微量具，具有特殊的测量头。
测量头的形状做成与螺纹牙形相吻合的形状，一个是V型测量头，与牙型凸起部分相吻合，另一个为圆锥形测量头，与牙型沟槽相吻合。
千分尺有一套可换测量头，每一对测量头只能用来测量一定螺距范围的螺纹。
3.螺纹通、止量规检测法：这是一种传统的检测方法，按泰勒原则进行。
这种方法只能达到螺纹检测中的最低检测要求。
其优点在于快捷、经济、实用。
对于生产工艺水平较高的企业，使用合格的螺纹成型刀具以及专用的螺纹加工设备（如螺纹丝锥、板牙、滚丝机、搓丝机等），都可以较好地控制螺纹的质量水平。
然而，这种方法的缺点在于只能定性地检查螺纹中径是否合格，无法知道螺纹尺寸的具体值。
对于半角误差、螺距误差及各种形状误差等参数，也无法单独定量控制。
螺 纹 测 量 的 方 法
螺纹测量的方法1．用螺纹环(塞)规及卡板测量对于一般标准螺纹，都采用螺纹环规或塞规来测量如图(a)示。
在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。
测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。
图(a)图(b)图(c)在使用螺纹环规或塞规时，应注意不能用力过大或用扳手硬旋，在测量一些特殊螺纹时，须自制螺纹环(塞)规，但应保证其精度。
对于直径较大的螺纹工件，可采用螺纹牙形卡板来进行测量、检查，如图(b)示。
2．用螺纹千分尺测量外螺纹中径图1为螺纹千分尺的外形图。
它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。
螺纹千分尺的分度值为0.01毫米。
测量前，用尺寸样板3来调整零位。
每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。
图 13．用齿厚游标卡尺测量齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，如图(d)示，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。
测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t ，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。
这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚S n 。
蜗杆(或梯形螺纹)节径法向齿厚，可预先用下面的公式计算出来：S n =21t*cos β基中：S n ：蜗杆(或梯形螺纹)节径法向齿厚、t ：蜗杆周节、β：螺纹升角例1如何用齿厚游标卡尺对模数m n ＝6、头数K ＝2、外径d a ＝80mm 的蜗杆进行测量？ 解 在测量时应先算出：蜗杆周节 t ＝m n *π＝6*3.142＝18.852mm 蜗杆导程 L ＝t*k ＝18.825*2 = 37.704mm 蜗杆节径 d = d a －2* m s ＝80－2*6＝68.00mm 螺旋角 β＝π*arctand L =π*68704.37arctan ＝1765.0arctan ＝10°1ˊ蜗杆节径处法向齿厚 S n =21t*cos β＝21*18.825*cos10°1ˊ＝9.28mm齿厚游标卡尺应在与蜗杆轴线成10°1ˊ的交角位置上进行测量，如果测得的蜗杆节径处法向齿厚实际尺寸为9.28 mm 时(因齿厚公差的存在，有些偏差)，则说明蜗杆齿形正确。
螺纹检测方法
螺纹检测方法螺纹是机械零件中常见的连接方式，其质量直接影响着整个机械设备的使用效果和安全性能。
因此，螺纹的质量检测显得尤为重要。
本文将介绍几种常见的螺纹检测方法，以供参考。
首先，光学投影法是一种常用的螺纹检测方法。
该方法利用光学原理，通过投影仪将螺纹的轮廓投影到屏幕上，然后使用目镜或摄像机进行观察和测量。
这种方法操作简单，可以直观地观察螺纹的形状和尺寸，但是需要专业的操作技能和设备，成本较高。
其次，三坐标测量法也是一种常见的螺纹检测方法。
该方法利用三坐标测量机对螺纹进行三维坐标的测量，可以精确地获得螺纹的各项尺寸参数。
三坐标测量法适用于各种形状和尺寸的螺纹检测，具有高精度、高效率的特点，但是设备成本较高，需要专业的操作人员进行操作。
另外，X射线检测法也是一种常用的螺纹检测方法。
该方法利用X射线穿透物体，通过检测X射线的吸收情况来获得螺纹的内部结构和缺陷情况。
X射线检测法可以检测到螺纹内部的微小缺陷，对于一些特殊材料或特殊形状的螺纹具有独特的优势，但是设备成本高，操作要求严格，需要防护措施。
最后，超声波检测法也是一种常见的螺纹检测方法。
该方法利用超声波的传播特性，通过对螺纹进行超声波扫描来检测螺纹的内部和表面缺陷。
超声波检测法对螺纹的质量缺陷具有较高的灵敏度，可以实现实时、无损的检测，但是对操作人员的技术要求较高，且受材料和表面状态的影响较大。
总的来说，不同的螺纹检测方法各有优劣，可以根据具体的需求和条件选择合适的方法进行检测。
在实际应用中，还可以将不同的方法进行组合，以提高检测的准确性和全面性。
希望本文介绍的螺纹检测方法对您有所帮助。
检测螺纹大小的方法
检测螺纹大小的方法（1）检测小尺寸螺纹（如M6×1,M6×0.75,M5×0.8等）。
（2）检测大尺寸螺纹(如M132×1.5/K25JL3,M147×1.5/MMD152JL1等)。
（3）螺纹实际加工过程中，现场检测，判断中径是否加工到尺寸时。
在这种情况下，作为检测人员，我们就思考，能否找到一种既不损失测量精度又能提高检测速度的测量方法来对上述三种状况下的螺纹进行检测呢？通过对中径测量六种方法的研究，结合三针法和单针法的特点，经过试验，总结出异于传统两针法（双侧两针法）的两针法（单侧两针法）。
1 三针法具体步骤我们以普通螺纹塞规为例说明一下三针检测外螺纹中径的一般步骤。
假定被检螺纹塞规的理论中径为d 2，牙形角为α，螺距为ｐ。
简述如下： （１） 由公式ｄＤ＝p ／２ｃｏｓ（α／２）计算出最佳针径ｄＤ，根据计算结果，选择适当的三针直径ｄ针。
（２） 由公式Ｍ＝d 2+ｄ针［１＋）α2sin(1］－2pｃｔｇ（α／２）计算出用三针测量时的理论Ｍ值，并根据Ｍ值选择适当的千分尺。
（３） 测量：将三针依次放入被测件两侧适当的牙形后，轻微调节千分尺的测头，使得千分尺的测头、测帧与三针接触适当（千分尺在螺纹塞规轴向找到最小点，径向找到最大点，用手指轻触三针，三针均不活动）后，读出数据Ｍ′。
（４） 用实际Ｍ′值与理论Ｍ值比较，换算出实际中径的数值，判断其是否合格。
图２ 图１测帧 这是三针法检测常用外螺纹中径的一般步骤。
如上图所示：图1为三针测量时千分尺与三针以及被测螺纹之间接触示意图；图2为千分尺与三针在测量时最佳位置的平面示意图。
由图示我们很容易看出，三针法测量时，我们很难一次性使千分尺的测头找到最佳位置（如图2所示，只有当三角形的顶点A 正好在其对边的中垂线上时，千分尺的测头才是最佳位置），尤其在测量较小螺纹时，更是要反复多次调节千分尺的测头，才能找到最佳位置。
螺纹塞规检测方法【干货技巧】
螺纹塞规的使用方法：普通螺纹是多参数要素，有两类检测方法：综合检验和单项检验。
综合检验就是用量规对影响螺纹互换性的几何参数偏差的综合结果进行检验。
其中包括：使用普通螺纹量规和止规分别对被测螺纹的作用中径（含底径）和单一中径进行检验；使用光滑极限量规对被测螺纹的实际顶径进行检验。
螺纹量规通规模拟被测螺纹的最大实体牙型，检验被测螺纹的作用中径是否超过其最大实体牙型的中径，并同时检验底径实际尺寸是否超过其最大实体尺寸。
螺纹塞规的检验方法:如果被测螺纹能够与螺纹通规旋合通过，且与螺纹止规不完全旋合通过（螺纹止规只允许与被测螺纹两段旋合，旋合量不得超过两个螺距），就表明被测螺纹的作用中径没有超过其最大实体牙型的中径，且单一中径没有超出其最小实体牙型的中径，那么就可以保证旋合性和连接强度，则被测螺纹中径合格。
否则不合格。
螺纹中径说白了，就是螺纹的公称直径，即一般所说的螺纹“M**”里的*代表的数值，它是一个介于大径（外螺纹为牙顶的直径，内螺纹为牙底直径）和小径（同大径含义相反）之间的一个直径。
最大实体牙型，顾名思义，就是螺纹的牙型（别告诉我你连“牙型”是什么都不知道哦~）制造出来能达到的最大实体，即实际加工制造出来的比理论设计时，在误差范围能且在体积上能达到的最大值的状态。
轴类零件（外螺纹）的最大实体尺寸体现在直径上，就是轴直径大于设计尺寸；孔累零件（内螺纹）的最大实体尺寸体现在直径上，就是孔的直径小于设计尺寸。
螺纹塞规只控制螺纹中径和大径的极限尺寸。
螺纹环规只控制螺纹内螺纹的中径和小径的极限尺寸。
工作螺纹量规中，通规是检验产品的作用中径的，止规是用来检验产品的单一中径的！螺纹（塞规、环规）通端检验的是螺纹的大径、中径、小径的，要求旋合且完全通过，螺纹（塞规、环规）止端检验的是螺纹的唯一中径。
螺纹的测量方法可以分为单项测量和综合测量。
单项测量常见的是测量中径、螺距和牙型半角；综合测量常见的是用螺纹量规测量，其中止端测量螺纹的单一中径，而通端测量螺纹的作用中径和小径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺纹测量方法
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
1．用螺纹环规及卡板测量
对于一般标准螺纹，都采用螺纹环规或塞规来测量。
在测量外螺纹时，如果螺纹“过端”环规正好旋进，而“止端”环规旋不进，则说明所加工的螺纹符合要求，反之就不合格。
测量内螺纹时，采用螺纹塞规，以相同的方法进行测量。
2．用螺纹千分尺测量
螺纹千分尺是用来测量螺纹中径的，一般用来测量三角螺纹，其结构和使用方法与外径千分尺相同，有两个和螺纹牙形角相同的触头，一个呈圆锥体，一个呈凹槽。
有一系列的测量触头可供不同的牙形角和螺距选用。
测量时，螺纹千分尺的两个触头正好卡在螺纹的牙形面上，所得的读数就是该螺纹中径的实际尺寸。
3．用齿厚游标卡尺测量
齿厚游标卡尺由互相垂直的高卡尺和齿厚卡尺组成，，用来测量梯形螺纹中径牙厚和蜗杆节径齿厚。
测量时，将齿高卡尺读数调整至齿顶高(梯形螺纹等于0.25﹡螺距t，蜗杆等于模数)，随后使齿厚卡尺和蜗杆轴线大致相交成一螺纹升角β，并作少量摆动。
这时所测量的最小尺寸即为蜗杆轴线节径法向齿厚。
4．三针测量法
用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D的三根量针，然后用适当的量具(如千分尺等)来测量尺寸M的大小，以验证所加工的螺纹中径是否正确。
5．双针测量法
双针测量法的用途比三针测量法还要广泛，如螺纹圈数很少的螺纹，以及螺距大的螺纹(螺距大于6.5)，都不便用三针量法测量，而用双针量法测量则简便可行，对于普通螺纹，牙形角α=60°
