某体育建筑冷热源机房自动控制要求
某体育建筑冷热源机房自动控制要求莫斌中国建筑西南设计研究院有限公司摘要：本文将针对某体育建筑的冷热源及空调水系统配置，详细阐述由制冷主机、热水机组、冷却塔、冷却水泵、冷水一级泵、热水一级泵、冷水二级泵、热水二级泵等组成的冷热源的自动控制要求，使冷热源各设备高效节能运行。
关键词：二级泵；自动控制；中央空调；体育建筑1引言随着我国经济水平的提高，在建及拟建体育建筑越来越大，大型体育建筑对中央空调提出了更高的要求，冷热源趋于集中化、大型化。
大型空调冷热源设备多、运行管理复杂、运行能耗高等，由操作人员手动开启及调节设备运行已经无法实现系统稳定、节能运行，只有为大型空调冷热源配置一套合理的自动控制系统，大型空调冷热源才能稳定、高效、节能的运行。
2工程概况本工程为夏热冬冷地区某体育建筑，空调总冷负荷为：13806kW ，空调总热负荷为：6213kW 。
考虑到体育建筑的空调使用情况，在选用空调主机时，同时使用系数取0.8，空调冷源选用3台制冷量为3516kW （1000TR ）的电动离心式制冷机组，空调热源选用2台制热量为2500kW 的燃气热水机组。
本工程空调水系统为闭式两管制二级泵系统，一级泵工频运行，二级泵变频运行，冷、热水泵均分别设置。
本工程冷水供回水温度：6/12℃，单台冷水一级泵设计流量：504m 3/h ；热水供回水温度：60/50℃，单台热水一级泵设计流量：218m 3/h ；本文基于暖通专业，对空调水系统提出自控要求。
3空调二级泵水系统流程图4自控概况本工程集中空调低温冷水系统设置机房自动控制系统，以下简称“机房自动控制系统”，实现对空调水系统进行参数检测、参数与设备状态显示、自动调节与控制、工况自动转换、设备联锁与自动保护、能量计量以及中央监控与管理等；机房自动控制系统对制冷主机、低温冷水一级泵、低温冷水二级泵、冷却水泵、冷却塔等完成智能化控制、节能运行和设备精细化管理；机房自动控制系统针对本工程冷源特点，采用有效的控制方法，以实现该系统良好的节能效果，并提供与第三方管理系统接口，实现远程控制与信息共享。
中央空调冷热源机房群控知识

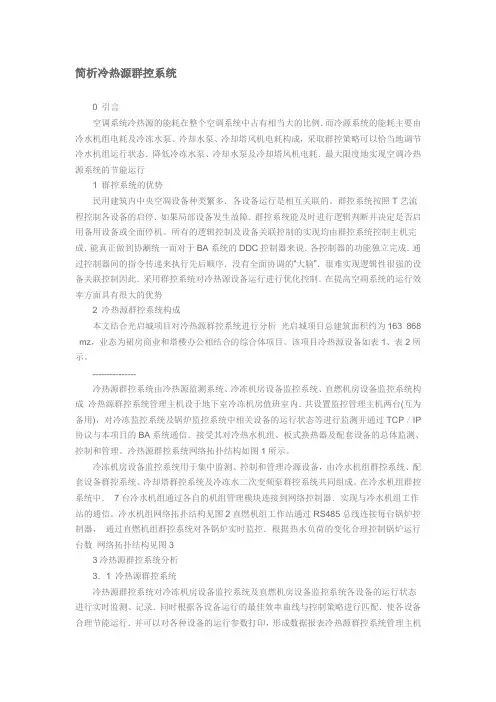

简析冷热源群控系统0 引言空调系统冷热源的能耗在整个空调系统中占有相当大的比例．而冷源系统的能耗主要由冷水机组电耗及冷冻水泵、冷却水泵、冷却塔风机电耗构成，采取群控策略可以恰当地调节冷水机组运行状态．降低冷冻水泵、冷却水泵及冷却塔风机电耗．最大限度地实现空调冷热源系统的节能运行1 群控系统的优势民用建筑内中央空凋设备种类繁多．各设备运行是相互关联的。

群控系统按照T艺流程控制各设备的启停．如果局部设备发生故障．群控系统能及时进行逻辑判断并决定是否启用备用设备或全面停机。
所有的逻辑控制及设备关联控制的实现均由群控系统控制主机完成．能真正做到协涮统一而对于BA系统的DDC控制器来说．各控制器的功能独立完成．通过控制器间的指令传递来执行先后顺序．没有全面协调的“大脑”．很难实现逻辑性很强的设备关联控制因此．采用群控系统对冷热源设备运行进行优化控制．在提高空凋系统的运行效率方面具有很大的优势2 冷热源群控系统构成本文结合光启城项目对冷热源群控系统进行分析光启城项目总建筑面积约为163 868 mz，业态为裙房商业和塔楼办公相结合的综合体项目。
该项目冷热源设备如表1、表2所示。
---------------冷热源群控系统由冷热源监测系统、冷冻机房设备监控系统、直燃机房设备监控系统构成冷热源群控系统管理主机设于地下室冷冻机房值班室内．共设置监控管理主机两台(互为备用)，对冷冻监控系统及锅炉监控系统中相关设备的运行状态等进行监测并通过TCP／IP 协议与本项目的BA系统通信．接受其对冷热水机组、板式换热器及配套设备的总体监测、控制和管理。
冷热源群控系统网络拓扑结构如图1所示。
冷冻机房设备监控系统用于集中监测、控制和管理冷源设备，由冷水机组群控系统、配套设备群控系统、冷却塔群控系统及冷冻水二次变频泵群控系统共同组成。
在冷水机组群控系统中．7台冷水机组通过各自的机组管理模块连接到网络控制器．实现与冷水机组工作站的通信。
