列车电力传动与控制第9章交流传动内燃机车恒功率调速系统
恒功率励磁调节
内燃机车交—直流恒功率调速系统| [<<][>>]内燃机车交—直流恒功率调速系统（AC-DC constant power speed regulating system for diesel locomotive）满足交—直流传动内燃机车牵引性能要求，实现恒功率调速的励磁控制系统。
直流牵引电动机的转速公式为(1)式中，nD 为牵引电动机转速（r/min）；UD为牵引电动机的端电压（V）；Ce 为电势常数；ΦD为励磁磁通（Wb）；ID为电枢电流（A）；RD为电机绕组电阻值（Ω）。
调节牵引电动机的端电压UD 及励磁磁通ΦD，即可改变电机的转达nD，从而改变机车的运行速度。
在交—直流电传动内燃机车上，一般是通过调节牵引发电机的输出电压或者通过改变主电路的连接方式来达到对牵引电动机电压的调节。
而牵引电动机磁通的调节，一方面由于机车上通常采用的是串励牵电动机，其磁通随着牵引电动机电枢电流ID的变化而自动调节；另一方面还可采用对牵引电动机磁场削弱向方法来扩大磁通调节范围，从而获得更为宽广的恒功率运行速度范围。
在内燃机车上，牵引发电机既是柴油机的负载，又是引电动机的电源。
作为牵引电动机的电源，就需要改变输出电压以满足机车起动及调速的要求；作为柴油机负载，又要求在输出电压变化时维持柴油机功率恒定。
由此可见，要实现机车理想的牵引特性必定要求有与之相匹配的牵引发电机理想外特性。
牵引发电机的理想外特性在机车上，牵引发电机经整流后的输出功率PF 与柴油机输出功率Ne之间的关系可用下式表示PF ＝1 000（Ne﹣Nf j）ηFηZ＝UF·IF（2）式中，UF为牵引发电机经整流后输出的直流电压（V）；IF为输出的直流电流（A）；机车上辅助设备所消耗的总功率N f j约占柴油机功率的8%～1 0%；牵引发电机的效率ηF和硅整流器的效率ηZ与负载电流有关，但变化很小。
先假设N f j不变，并忽略效率的变化，则由上式可知，要保持柴油机功率恒定就要求牵引发电机直流侧的输出电压和电流的乘积（UF·IF）保持不变，即牵引发电机的电压与电流呈反比变化而保持其输出功率不变，应具有等边双曲线的外特性，通常称为牵引发电机的恒功率外特性曲线，如图1中b c d所示。
内燃机车牵引变频调速控制系统设计
内燃机车牵引变频调速控制系统设计1、针对铁路提速的需要，开发交流电传动工程作业机车是相当必要的。
该车设计要求应具有两种运行方式：即高速、长距离牵引运行状态和超低速稳定作业运行状态。
目前国内使用的工程作业机车，一方面没有采用交流电传动，另一方面都不具备这种性能要求。
2、牵引电机的特性从电机原理中已知，异步电动机典型的转矩——转速特性。
电机转子在同步转速时，转矩为0；当转差率很小时，转矩随速度的减小，即转差率的增加，近乎直线变化。
当转差率S为正时，为电动转矩；转差率为负时，为制动（发电）转矩。
转差率为转差频率（转子电流的频率）与定子电流频率F1之比：S＝ΔF／F1（1）异步电动机转子的旋转频率F2，如果能够测量计算出来，根据负载对转矩的需要，由电机的控制特性，便能找到其相应的转差频率ΔF，则变频器输出的定子电流频率F1为：F1＝F2±ΔF（2）式中（2）的（）对应于电动牵引状态，即定子电流的频率F1大于转子旋转的频率F2；（——）对应于发电制动状态，此时转子旋转的频率F2大于定子电流的频率F1。
图为变频牵引异步电动机额定转差频率ΔF的特性曲线。
该曲线可根据牵引异步电动机设计参数求出。
该特性曲线作为转矩设定（转差频率ΔF）的原始依据。
在变频器——牵引电动机匹配实验时进行校正，在工程作业机车现场调试时，根据需要进行适当的调速。
3、牵引变频调速控制系统的特点3.1变频牵引调速系统的控制方式由于机车本身及所牵引的拖车重量较大，一般为大惯性负载，其启动／停车时间均较长，其转矩的响应时间无快速性要求。
因此变频牵引调速采用转差频率控制，实现转矩的给定控制和转速转差闭环控制，完全能满足牵引控制的各种要求。
3.2牵引变频调速系统的工作模式工程作业车在轨道上行驶作业，通常为“双车重联工作”。
这样配置，一方面增加设备的可靠性；另一方面可适应不同的拖车载重和长大坡道、高速长距离之运行要求。
针对交流传动内燃作业机车设计以及使用方面的要求，牵引变频调速控制系统应按下述工作方式进行设计：⑴双车并联工作模式：按转矩给定控制（转差频率ΔF控制）方式工作；高速长距离（重载长大坡道等）牵引运行。
内燃机车电力传动__第五章_交直交流传动恒功率
I2—转子电流〔A〕； cos 2—转子电路功率因数；
S—转差率； n1—同步(tóngbù)转速；
〔f1—电源频率，p—磁极对数〕；
n—转子实际转速〔r/min〕； E2—转子电势，E2= 4.44k2w2f2φ=
4.4S4K2nW1n12nSf1φ=Sn1E2060；pf1
R2—转子电路电阻〔Ω〕；
额 〔定 r/T me功in率 〕PeePeP 〔e2 kn 1we30〕，95额5n P 定ee0转速Nnm e
60
2022/2/3
13
2022/2/3
第十三页，共七十二页。
13
2、异步电动机的机械(jīxiè)特性 T=f(n)
T
不稳定区
稳定区
பைடு நூலகம்
0
nk n1
图 6— 3 异 步 电 动 机 机 械 特 性
XL2—转子漏感抗，XL2=2πf2LL2=2πSf1LL2=SXL20。
2022/2/3
12
2022/2/3
第十二页，共七十二页。
12
❖异步电动机的转矩特性(tèxìng)曲线：T=f(S)
T
c o当s ф电2 源电压U1及其频率f1均不变时，那
么电磁转矩T仅随转差率S变化(biànhuà)。
〔1〕起动转矩Tq〔S=1〕
2022/2/3
10
2022/2/3
第十页，共七十二页。
10
5、效率高、利用率高、使用(shǐyòng)灵活性强
交流传动系统的总效率约为0.90，而交—直流传动系统的总效率约为 0.86。根据有关测量(cèliáng)数据说明，采用交流传动的内燃机车与直流传 动比较，在发挥相同功率时节省燃料10%~25%。由于可靠性、耐久性和 易于维修的结合，使交流传动机车的利用率显著提高，如某铁路运输公司 采用交流传动机车后，机车利用率由原来的86%提高到95%，从铁路运营 管理的角度来说，可减少机务段的备用机车数量以节省投资。正是交流传 动机车所显示的高起动牵引力、大持续功率和宽恒功率区的特点，使其具 有很强的使用灵活性，它既可满足货运列车对大的起动牵引力的要求，又 可满足客运列车对高速度的要求，因此对客、货列车编组来说，成为名副 其实的“通用机车〞。

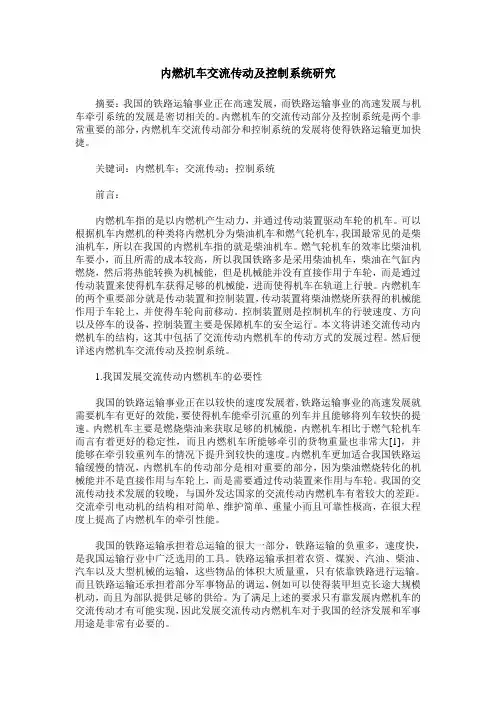

内燃机车交流传动及控制系统研究
内燃机车交流传动及控制系统研究摘要：我国的铁路运输事业正在高速发展，而铁路运输事业的高速发展与机车牵引系统的发展是密切相关的。
内燃机车的交流传动部分及控制系统是两个非常重要的部分，内燃机车交流传动部分和控制系统的发展将使得铁路运输更加快捷。
关键词：内燃机车；交流传动；控制系统前言：内燃机车指的是以内燃机产生动力，并通过传动装置驱动车轮的机车。
可以根据机车内燃机的种类将内燃机分为柴油机车和燃气轮机车，我国最常见的是柴油机车，所以在我国的内燃机车指的就是柴油机车。
燃气轮机车的效率比柴油机车要小，而且所需的成本较高，所以我国铁路多是采用柴油机车，柴油在气缸内燃烧，然后将热能转换为机械能，但是机械能并没有直接作用于车轮，而是通过传动装置来使得机车获得足够的机械能，进而使得机车在轨道上行驶。
内燃机车的两个重要部分就是传动装置和控制装置，传动装置将柴油燃烧所获得的机械能作用于车轮上，并使得车轮向前移动。
控制装置则是控制机车的行驶速度、方向以及停车的设备，控制装置主要是保障机车的安全运行。
本文将讲述交流传动内燃机车的结构，这其中包括了交流传动内燃机车的传动方式的发展过程。
然后便详述内燃机车交流传动及控制系统。
1.我国发展交流传动内燃机车的必要性我国的铁路运输事业正在以较快的速度发展着，铁路运输事业的高速发展就需要机车有更好的效能，要使得机车能牵引沉重的列车并且能够将列车较快的提速。
内燃机车主要是燃烧柴油来获取足够的机械能，内燃机车相比于燃气轮机车而言有着更好的稳定性，而且内燃机车所能够牵引的货物重量也非常大[1]，并能够在牵引较重列车的情况下提升到较快的速度。
内燃机车更加适合我国铁路运输缓慢的情况，内燃机车的传动部分是相对重要的部分，因为柴油燃烧转化的机械能并不是直接作用与车轮上，而是需要通过传动装置来作用与车轮。
我国的交流传动技术发展的较晚，与国外发达国家的交流传动内燃机车有着较大的差距。
交流牵引电动机的结构相对简单、维护简单、重量小而且可靠性极高，在很大程度上提高了内燃机车的牵引性能。
交流传动机车的控制系统

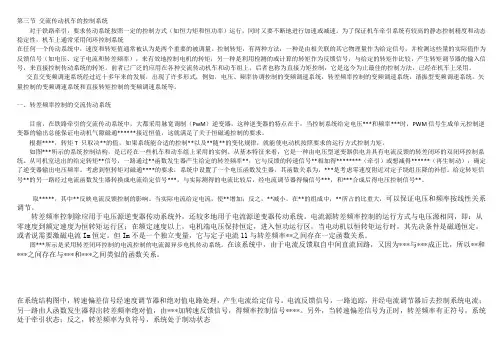

第三节交流传动机车的控制系统对于铁路牵引，要求传动系统按照一定的控制方式（如恒力矩和恒功率）运行，同时又要不断地进行加速或减速。

为了保证机车牵引系统有较高的静态控制精度和动态稳定性，机车上通常采用闭环控制系统在任何一个传动系统中，速度和转矩值通常被认为是两个重要的被调量。
控制转矩，有两种方法：一种是由相关联的其它物理量作为给定信号，并检测这些量的实际值作为反馈信号（如电压、定子电流和转差频率），来有效地控制电机的转矩；另一种是利用检测的或计算的转矩作为反馈信号，与给定的转矩作比较，产生转矩调节器的输入信号，来直接控制传动系统的转矩。
前者已广泛的应用在各种交流传动机车和动车组上；后者也称为直接力矩控制，它是迄今为止最佳的控制方法，已经在机车上采用。
交直交变频调速系统经过近十多年来的发展，出现了许多形式，例如，电压、频率协调控制的变频调速系统，转差频率控制的变频调速系统，谐振型变频调速系统，矢量控制的变频调速系统和直接转矩控制的变频调速系统等。
一、转差频率控制的交流传动系统目前，在铁路牵引的交流传动系统中，大都采用脉宽调制（PwM）逆变器，这种逆变器的特点在于：当控制系统给定电压***和频率***时，PWM信号生成单元控制逆变器的输出总能保证电动机气隙磁通******接近恒值，这就满足了关于恒磁通控制的要求。
根据****，转矩T 只取决**的值，如果系统能合适的控制**以及**随**的变化规律，就能使电动机按照要求的运行方式控制力矩。
如图***所示的系统控制结构，是已经在一些机车和动车组上采用的实例。
从基本特征来看，它是一种由电压型逆变器供电并具有电流反馈的转差闭环的双闭环控制系统。
从司机室送出的给定转矩**信号，一路通过**函数发生器产生给定的转差频率**，它与反馈的转速信号**相加得********（牵引）或想减得******（再生制动），确定了逆变器输出电压频率。
考虑到恒转矩对磁通****的要求，系统中设置了一个电压函数发生器，其函数关系为，***是考虑零速度附近对定子绕组压降的补偿。
