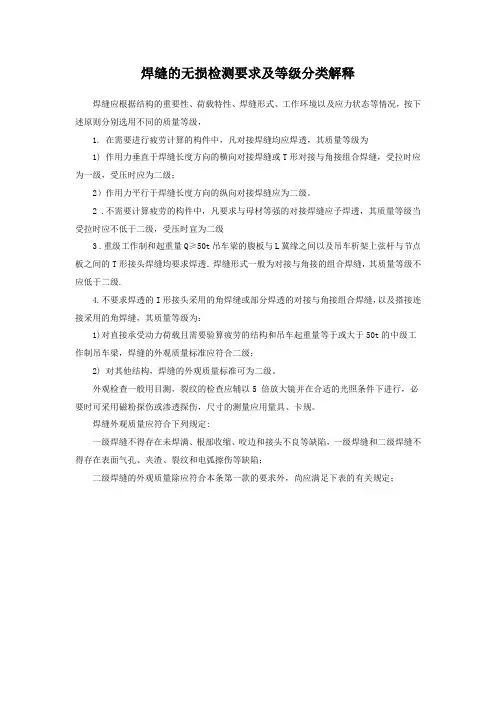

焊缝的无损检测要求及等级分类解释
焊缝的无损检测要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级.4.不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9 射线探伤应符合现行国家标准GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的规定，射线照相的质量等级应符合AB级的要求。
一级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为GB/T 3323-2005《钢熔化焊对接接头射线照相和质量分级》的Ⅲ级及Ⅲ级以上。

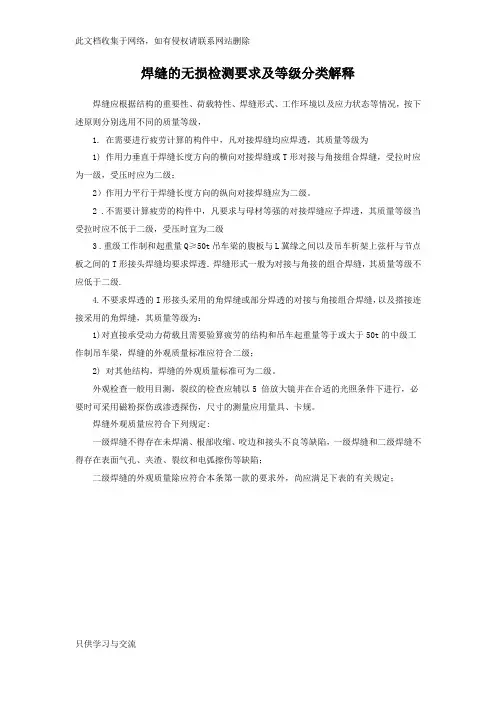

焊缝的无损检测要求及等级分类解释
焊缝的无损检测要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级.4.不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准GB/T 11345-2013《钢焊缝手工超声波探伤方法及质量分级法》B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准GB/T 11345-2013《钢焊缝手工超声波探伤方法及质量分级法》B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
钢结构焊缝等级划分
Ⅲ级焊缝允许存在一定的表面缺陷，如气孔、咬边等，但应符合规范要求；内部缺陷一般不进行无损检测。
外观检查为主，必要时可辅以磁粉探伤或渗透探伤。
1. 不要求焊透的’I\'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝。2. 其他对焊缝质量要求一般的结构或部位。

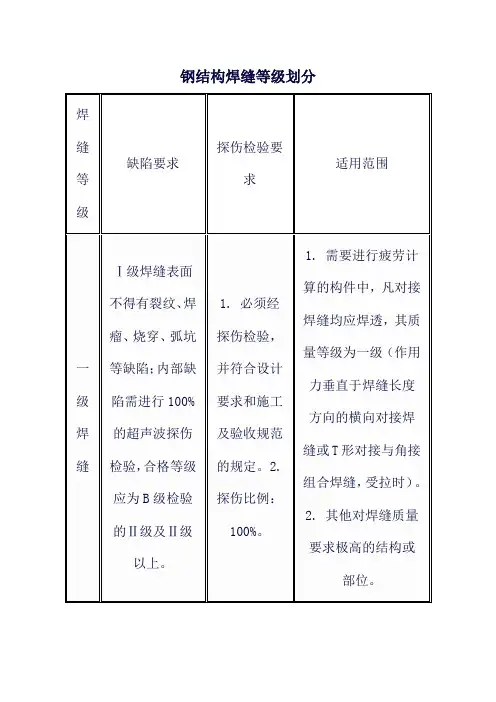

钢结构焊缝等级划分
焊缝等级
缺陷要求
探伤检验要求
适用范围
一级焊缝
Ⅰ级焊缝表面不得有裂纹、焊瘤、烧穿、弧坑等缺陷；内部缺陷需进行100%的超声波探伤检验，合格等级应为B级检验的Ⅱ级及Ⅱ级以上。
1. 必须经探伤检验，并符合设计要求和施工及验收规范的规定。2. 探伤比例：100%。
1. 需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为一级（作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时）。2. 其他对焊缝质量要求极高的结构或孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷；内部缺陷需进行抽检，抽检比例应不小于20%，合格等级应为B级检验的Ⅲ级及Ⅲ级以上。
1. 必须经探伤检验，并符合设计要求和施工及验收规范的规定。2. 探伤比例：不小于20%。
1. 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。2. 重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透，其质量等级不应低于二级。3. 其他对焊缝质量要求较高的结构或部位。

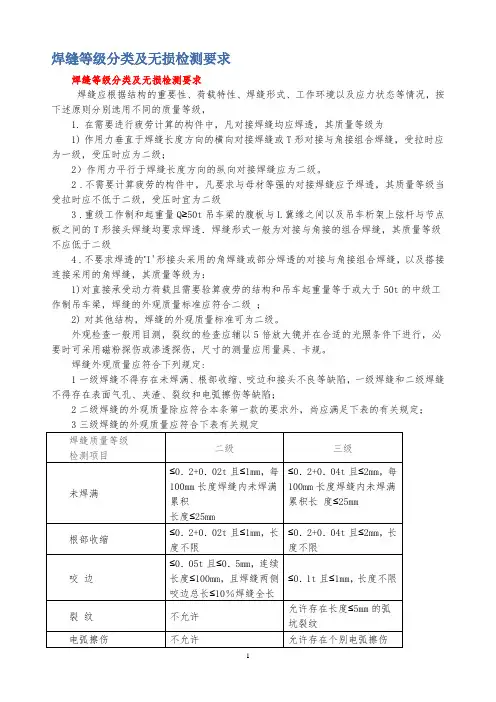

焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2)对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3三级焊缝的外观质量应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0．2+0．02t且≤1mm，每100mm长度焊缝内未焊满累积长度≤25mm≤0．2+0．04t且≤2mm，每100mm长度焊缝内未焊满累积长度≤25mm根部收缩≤0．2+0．02t且≤1mm，长度不限≤0．2+0．04t且≤2mm，长度不限咬边≤0．05t且≤0．5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10％焊缝全长≤0．1t且≤1mm，长度不限裂纹不允许允许存在长度≤5mm的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0．05t且≤0．5mm，每1000mm长度焊缝内不得超过1处缺口深度≤0．1t且≤1mm，每1000mm长度焊缝内不得超过1处表面气孔不允许每50mm长度焊缝内允许存在直径≤0．4t且≤3mm 的气孔2个；孔距应≥6倍孔径表面夹渣不允许深≤0．2t，长≤0．5t且≤20mm设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅱ级及Ⅱ级以上；2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3全焊透的三级焊缝可不进行无损检测。
焊缝的无损检测标准要求及等级分类解释【最新版】
焊缝的无损检测标准要求及等级分类解释焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级:1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为:1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级;2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2. 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。
3. 重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透.焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
4. 不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:1) 对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级;2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷;2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定;3三级焊缝的外观质量应符合下表有关规定焊缝质量等级检测项目二级三级未焊满≤0.2+0.02t 且≤1mm，每100mm 长度焊缝内未焊满累积长度≤25mm≤0.2+0.04t 且≤2mm，每100mm 长度焊缝内未焊满累积长度≤25mm根部收缩≤0.2+0.02t 且≤1mm，长度不限≤0.2+0.04t 且≤2mm，长度不限咬边≤0.05t 且≤0.5mm，连续长度≤100mm，且焊缝两侧咬边总长≤10%焊缝全长≤0.1t 且≤1mm，长度不限裂纹不允许允许存在长度≤5mm 的弧坑裂纹电弧擦伤不允许允许存在个别电弧擦伤接头不良缺口深度≤0.05t 且≤0.5mm，每1000mm 长度焊缝内不得超过1 处缺口深度≤0.1t 且≤1mm，每1000mm 长度焊缝内不得超过1 处表面气孔不允许每50mm 长度焊缝内允许存在直径≤0.4t 且≤3mm 的气孔2 个;孔距应≥6倍孔径表面夹渣不允许深≤0.2t，长≤0.5t 且≤20mm设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上;2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上;3全焊透的三级焊缝可不进行无损检测。
焊缝无损检测要求
精心整理焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2.不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级T形设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅱ级及Ⅱ级以上；2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅲ级及Ⅲ级以上；3全焊透的三级焊缝可不进行无损检测。
4焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3条的有关规定外，还的规说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。
内部缺陷的检测一般可用超声波探伤和射线探伤。
射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。
但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。
超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
焊缝等级分类及无损检测要求
焊缝等级分类及无损检测要求焊接是制造过程中最常用的连接方法之一，焊接质量的好坏直接关系到产品的性能和寿命。
为了确保焊接接头的质量，需要进行焊缝的等级分类检测，以及无损检测来评估焊接接头的质量。
按照国际标准ISO5817-2024《焊接工艺的质量评定—焊接的焊缝形态在钢、镍、钴合金中的分类》对焊缝质量分类，焊接接头的质量可分为4个等级：1.A级：焊缝形态完好，焊盖有紧密的覆盖，有均匀的焊渣分布。
在金属基材上，焊接扩展处有不连续缺陷（如气孔、夹杂物、裂纹）数量较少。
2.B级：焊缝形态良好，有无酸洗或其他方法清除焊渣。
金属基材上有适量的不连续缺陷，但与所给定的金属基材和焊接技术的特性相符。
3.C级：焊盖紧密，能够完全覆盖焊缝，但可以有较多的焊渣。
但在金属基材上可以有多个连续缺陷，但缺陷的长度和深度有限。
4.D级：有紧密焊盖，但可能略有不完全覆盖焊缝而有部分内部缺陷。
这些缺陷可能不完全显示出来，可以通过无损检测方法进行评定。
无损检测要求：为了评估焊缝的质量，常常采用无损检测方法来检测焊接接头的缺陷。
无损检测是通过不破坏工件的情况下对材料、制品、构件等进行内部缺陷的检测和评定。
1.超声波检测：通过超声波传感器对焊缝进行扫描，检测焊接缺陷如气孔、夹杂物、裂纹等。
2.X射线检测：通过使用X射线或γ射线照射焊缝，利用与焊缝中缺陷发生反射的X射线或γ射线进行检测。
3.磁粉检测：通过在焊缝附近施加磁场，再将可视的磁粉（常见为铁粉）撒在焊缝上，当磁力线遇到焊缝中的缺陷时，磁粉会聚集在缺陷上，从而发现缺陷的位置和大小。
4.渗透检测：将渗透剂涂在焊缝上，通过渗透剂的极性和粘性吸入焊缝中的缺陷，再用显像剂使渗透剂显影出来，从而发现焊缝中的缺陷。
以上无损检测方法可以针对不同类型的焊缝进行评定，满足焊接接头等级分类中所要求的质量标准。
无损检测不仅可以检测出焊缝中的缺陷，还可以评估缺陷的大小和对焊缝的影响程度，从而为后续的焊缝处理提供指导。
焊缝检查等级 i ii iii iv v
焊缝是连接金属构件的重要部分，在各种工业领域都有着广泛的应用。
为了确保焊缝的质量，对焊缝进行检查是非常重要的。
焊缝检查等级通常分为五个等级，分别是i、ii、iii、iv、v。
不同等级的焊缝检查对应着不同的检查标准和要求。
本文将对焊缝检查等级进行详细介绍，以便读者能够更好地理解焊缝检查的相关知识。
一、焊缝检查等级i等级i的焊缝检查通常适用于对焊缝进行表面检查。
表面检查是通过目视或辅助工具如放大镜、探伤等进行检查，主要检查焊缝表面是否平整、无气孔、裂纹、夹渣等缺陷。
对于等级i的焊缝，通常要求焊缝表面应平整，无气孔、裂纹和夹渣，并且应符合相关的工程标准和规范。
二、焊缝检查等级ii等级ii的焊缝检查通常包括表面检查和内部检查。
表面检查的要求与等级i相似，主要是对焊缝表面进行检查。
而内部检查则需要通过一些特殊的无损检测技术，如超声波检测、射线检测等，来对焊缝的内部质量进行检查。
等级ii的焊缝检查要求更严格，既要求焊缝表面平整，无缺陷，又要求焊缝内部质量良好，无夹渣、气孔、裂纹等缺陷。
三、焊缝检查等级iii等级iii的焊缝检查在等级ii的基础上增加了更多的检查项目，主要是对焊缝的内部缺陷进行更加细致的检查。
等级iii的焊缝检查通常适用于一些对焊缝质量要求非常高的工程，如核电站、航天器材等。
对于等级iii的焊缝，要求其内部应无任何缺陷，包括微小的气孔、裂纹等。
四、焊缝检查等级iv等级iv的焊缝检查则是在等级iii的基础上增加了更加严格的检查标准和要求。
等级iv的焊缝检查通常适用于一些对焊缝质量要求极高的特殊工程，如核设施等。
对于等级iv的焊缝，要求其内部应绝对无缺陷，无论是大小、形状还是数量上都不能出现缺陷。
五、焊缝检查等级v等级v的焊缝检查是最高等级的焊缝检查，通常适用于一些对焊缝质量要求极其严格的特殊工程，如核武器、核反应堆等。
等级v的焊缝检查对焊缝的质量要求非常高，不仅要求焊缝内部无缺陷，还要求对焊接材料的化学成分、机械性能以及显微组织等进行全面的检查，以确保焊缝的质量符合极高的标准。
焊缝 无损检测标准
焊缝无损检测标准
焊缝无损检测标准如下：
1. 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅱ级及Ⅱ级以上。
2. 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上。
3. 全焊透的三级焊缝可不进行无损检测。
4. 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
请注意，焊缝外观检查应符合以下规定：
1. 焊缝外观成型应均匀一致，焊缝及其热影响区表面上不得有裂纹、未熔合、气孔、夹渣、飞溅、弧坑等缺陷。
2. 焊缝表面不应低于母材表面，焊缝余高宜在0～3mm范围内，向母材的过渡应平滑。
3. 焊缝表面每侧宽度应大于等于坡口表面宽度0.5mm。
4. 咬边的最大尺寸应符合相关规定。
以上信息仅供参考，具体请参照相关标准执行。
焊缝无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
焊缝质量等级
焊缝质量等级第一：一级100％探伤，二级焊缝长度≤200mm全探伤，二级焊缝长度＞200mm可以探伤焊缝长度的20%，一旦发现缺陷将增加探伤长度。
第二：一级焊缝要求达到二级外观,二级焊缝要求达到三级外观。
设计要求全焊透的一、二级焊缝应采用超声波进行内部缺陷的检验，超声波探伤不能对缺陷做出判断时，应采用射线探伤.焊缝表面不得有裂纹、焊瘤等缺陷.一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
眉批同类构件检查10％,且不少于3件；被抽查构件中，每一类型焊缝按条数抽查5％，且不应少于1条；每条检查1处，总抽查数不应少于10处. 观察检查或使用放大镜、焊缝量规和钢尺检查,当存在疑义时，采用渗透或磁粉探伤检查.焊缝质量等级选用有何规定（1)在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：①作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时宜为二级;②作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
(2)不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透。
其质量等级当受拉时应不低于二级,受压时宜为二级.(3)重级工作制和起重量Q≥50t的中级(A5）工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。
(4)不要求焊透的T形接头采用的角焊缝或部分熔透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：①对直接承受动力荷载且需要验算疲劳的结构和吊车起重量Q≥50t的中级（A5)工作制吊车梁,焊缝的外观质量标准应符合二级;②对于其他结构、焊缝的外观质量标准可为三级。
焊缝质量级别检验分为外观检验及无损检测:所有焊缝应冷却到环境温度后进行外观检查，外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤。
一级二级三级焊缝检测要求
一级二级三级焊缝检测要求
焊接是现代工业中常用的连接方法，焊缝检测是保证焊接质量和安全性的重要手段。
根据不同的工程要求和应用场合，焊缝检测可以分为一级、二级、三级三个等级。
不同等级的焊缝检测要求也有所不同，下面就分别介绍一下。
一级焊缝检测要求：
一级焊缝检测是对焊缝进行最基本的检测，主要检查焊缝是否存在开裂、气孔、夹渣、未熔合等缺陷。
一级焊缝检测应使用无损检测方法或目测方法进行。
其中，无损检测应符合相关标准，如X光检测、超声波检测、磁粉检测等。
焊缝的检测面积应按照设计要求进行合理划分，检测结果应符合设计和标准规定的质量要求。
二级焊缝检测要求：
二级焊缝检测是对焊缝进行更加精细的检测，主要检查焊缝的缺陷类型、数量和分布情况。
二级焊缝检测应使用一种或多种无损检测方法进行。
其中，X光检测、超声波检测和磁粉检测应全部进行。
焊缝检测的检测面积应覆盖焊缝全长，并根据设计要求进行合理划分。
检测结果应符合设计和标准规定的质量要求。
三级焊缝检测要求：
三级焊缝检测是对焊缝进行最细致的检测，主要检查焊缝的各项细节问题和缺陷类型。
三级焊缝检测应使用多种无损检测方法，包括X光检测、超声波检测、涡流检测和射线检测等。
焊缝检测的检测面积应覆盖焊缝全长，并根据设计要求进行合理划分。
检测结果应符合
设计和标准规定的质量要求。
总之，根据工程要求和应用场合的不同，要对焊缝进行不同等级的检测，并按照相应的标准和规范进行操作。
只有保证焊缝质量，才能确保焊接结构的安全可靠。
焊缝等级分类与无损检测要求
焊缝等级分类及无损检测要求焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；3 三级焊缝的外观质量应符合下表有关规定设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；3 全焊透的三级焊缝可不进行无损检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝等级分类及无损检测要求
焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，
1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为
1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；
2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级
3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级
4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：
1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；
2) 对其他结构，焊缝的外观质量标准可为二级。
外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定:
1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；
2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；
3 三级焊缝的外观质量应符合下表有关规定
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:
1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上；
2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上；
3 全焊透的三级焊缝可不进行无损检测。
4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。
6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。
7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。
8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。
9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。
一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。
10 以下情况之一应进行表面检测:
1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测；
2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤；
3）设计图纸规定进行表面探伤时；
4）检查员认为有必要时。
铁磁性材料应采用磁粉探伤进行表面缺陷检测。
确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。
磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。
磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。
设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。
一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。
一、二级焊缝质量等级及缺陷分级
说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。
内部缺陷的检测一般可用超声波探伤和射线探伤。
射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。
但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。
超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。
随着大型空间结构应用的不断增加，对于薄壁大曲率T、K、Y型相贯接头焊缝探伤，国家现行行业标准《建筑钢结构焊接技术规程》JGJ81中给出了相应的超声波探伤方法和缺陷分级。
网架结构焊缝探伤应按现行国家标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定执行。
本规范规定要求全焊透的一级焊缝100％检验，二级焊缝的局部检验定为抽样检验。
钢结构制作一般较长，对每条焊缝按规定的百分比进行探伤，且每处不小于200mm的规定，对保证每条焊缝质量是有利的。
但钢结构安装焊缝一般都不长，大部分焊缝为梁一柱连接焊缝，每条焊缝的长度大多在250-300mm之间，采用焊缝条数计数抽样检测是可行的。
1.T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为
t/2，且不应小于10mm。
焊脚尺寸的允许偏差为0-4 mm。
检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。
检验方法：观察检查，用焊缝量规抽查测量。
说明：以上1.对T型、十字型、角接接头等要求焊透的对接与角接组合焊缝，为减少应力集中，同时避免过大的焊脚尺寸，参照国内外相关规范的规定，确定了对静载结构和动载结构的不同焊脚尺寸的要求。
2.焊缝表面不得有裂纹、焊瘤等缺陷。
一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不许有咬边、未焊满、根部收缩等缺陷。
检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1条，总抽查数不应少于10处。
检验方法：观察检查或使用放大镜、焊缝量规定和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
说明：以上考虑不同质量等级的焊缝承载要求不同，凡是严重影响焊缝承载能力的缺陷都是严禁的本条对严重影响焊缝承载能力外观质量要求列入主控项目，并给出了外观合格质量要求。
由于一、二级焊缝的重要性，对表面气孔、夹渣、弧坑裂纹、电弧擦伤应有特定不允许存在的要求，咬边、未焊满、根部收缩等缺陷对动载影响很大，故一级焊缝不得存在该类
缺陷。
